Обзор производителей элементов отопления из Китая: радиаторы, насосы и котлы

Что дешевле для отопления: электричество, газ или тепловой насос?

Приведем затраты на подключение каждого из типа отопления. Для представления общей картины возьмем Московскую область. В регионах цены могут отличаться, но соотношение цен останется прежним. В расчетах принимаем, что участок «голый» — без проведеного газа и электричества.

Затраты на подключение

Тепловой насос. Укладка горизонтального контура по ценам МО – 10 000 рублей за смену экскаватора с кубовым ковшом (выбирает до 1 000 м³ грунта за 8 часов). Система для дома в 100 м² будет закопана за 2 дня (справедливо для суглинка, на котором можно снять до 30 Вт тепловой энергии с 1 м.п. контура). Порядка 5 000 рублей потребуется для подготовки контура к работе. В итоге, горизонтальный вариант размещения первичного контура обойдётся в 25 000.

Скважина выйдет дороже (1 000 рублей за погонный метр, с учётом монтажа зондов, обвязки их в одну магистраль, заправкой теплоносителем и опрессовкой.), но значительно выгоднее для будущей эксплуатации. При меньшей занятой площади участка возрастает отдача (для скважины 50 м – минимум 50 Вт с метра). Покрываются потребности насоса, появляется дополнительный потенциал. Поэтому вся система будет работать не на износ, а с некоторым запасом мощности. Разместить 350 метров контура в вертикальных скважинах – 350 000 рублей.

Газовый котёл. В Московской области за подключение к газовой сети, работы на участке и монтаж котла «Мособлгаз» запрашивает от 260 000 рублей.

Электрический котел. Подключение трёхфазной сети обойдётся в 10 000 рублей: 550 – местным электросетям, остальное – на распределительный щит, счётчик и прочее наполнение.

Потребление

Для работы ТН с тепловой мощностью 9 кВт требуется 2.7 кВт/ч электроэнергии – 9 руб. 53 коп. в час,

Удельная теплота при сгорании 1 м³ газа – те же 9 кВт. Бытовой газ для МО выставлен по 5 руб. 14 коп. за куб.

Электрокотёл потребляет 9 кВт/ч = 31 руб. 77 коп. в час. Разница с ТН – почти в 3,5 раза.

Эксплуатация

• Если подведён газ, то наиболее рентабельный вариант для отопления – газовый котёл. Стоит оборудование (9 кВт) минимум 26 000 рублей, месячная оплата за газ (по 12 ч/сутки) составит 1 850 рублей.
• Мощное электрооборудование выгоднее с точки зрения организации трёхфазной сети и приобретения самого оборудования (котлы – от 10 000 рублей). Тёплый дом будет стоить 11 437 рублей за месяц.
• С учётом первоначальных вложений в альтернативное отопление (оборудование 275 000 и монтаж горизонтального контура 25 000), ТН, расходующий электричества на 3 430 руб/месяц, окупится не ранее чем через 3 года.

Сравнивая все варианты отопления, при условии создания системы «с нуля», становится очевидным: газ будет не намного выгоднее геотермального теплонасоса, а обогрев электричеством в перспективе 3 лет безнадёжно проигрывает обоим этим вариантам.

С подробными расчётами в пользу эксплуатации теплового насоса можно ознакомиться, просмотрев видео от производителя:

Некоторые дополнения и опыт эффективной эксплуатации освещены в этом ролике:

Требования к обвязке

Обвязку твердотопливного котла длительного горения можно выполнить по многим схемам, однако каждая из них должна отвечать таким правилам:

1. Температура воды или любой другой жидкости. которая выходит с головного устройства системы, не должна превышать нормативные значения. То же самое касается давления, под которым подается теплоноситель.
2. Температура входящего в котел длительного горения теплоносителя не должна быть меньшей на 20 °С от аналогичного показателя воды, выходящей из теплообменника. В противном случае в середине корпуса начинает конденсироваться влага .
3. Должны быть автоматические приборы, которые способны управлять мощностью котла длительного горения и обеспечивать стабильную температуру воды.

Проще всего такие требования выдержать в тех схемах, которые предусматривают наличие циркуляц. насосов.

Сырьевая база

Биметаллические радиаторы производят из стали и алюминия – стальные коллекторы в алюминиевой оболочке. Коллекторы из стали прочные, устойчивые к коррозии и агрессивной среде теплоносителя, а алюминиевая оболочка обеспечивает высокую теплоотдачу и вариативность формы и вида.

Сложно переоценить важность устойчивости радиатора к агрессивной рабочей среде. Lyko Пользователь FORUMHOUSE

Lyko Пользователь FORUMHOUSE

Алюминиевые радиаторы производят из сплава алюминия и кремния, доля которого не превышает 12 %. Такой сплав характеризуется повышенной прочностью, что позволяет радиаторам выдерживать высокое давление, при этом сохраняется одно из их главных достоинств – высокая теплопроводность.

Основные характеристики

При паровом отоплении не устанавливают изделия, сделанные из пластика. При выходе пар имеет температуру более 150 0С. В магистрали температура немного снижается, но трубы и батареи должны выдерживать температуру более 130 0С. Все элементы системы должны быть изготовлены из металла. Радиаторы парового отопления не являются исключением.

В систему пар подаётся под определённым давлением. В частных домах обустраивают паровое отопление с низким давлением, но при этом создаётся существенная нагрузка на трубы и на обогревательные приборы, до 170 кг/м2. Кроме того оборудование должно выдерживать силу гидроудара.

Обогрев будет эффективным, если приборы будут хорошо отдавать тепло. Выбирают оборудование с высокой теплопроводностью. Такими свойствами отличаются металлические устройства. Самыми популярными радиаторами были чугунные батареи. Чугун способен выдерживать высокий температуры, повышенное давление, устойчив к гидроудару, обладает высокой теплопроводностью.

Ещё одна характеристика, которую необходимо учитывать, это устойчивость к окислению. Пар, отдавая тепло, остывает. В радиаторах оседает конденсат. Его выводят из приборов посредством патрубков или байпасов. На стенки приборов действует не только вода, но и соли, которые способствуют окислению материала, что приводит к его разрушению. Выбирают радиаторы, материал которых устойчив к коррозии.

В комнатах небольшого дачного домика не всегда выдерживают определённое дизайнерское решение. Помещения больших современных коттеджей отличаются индивидуальным оформлением, поэтому выбирают радиаторы, которые должны соответствовать интерьеру, не портить его своим внешним видом. Производители изготавливают приборы обогрева для парового отопления, которые могут соответствовать вкусу самого искушённого потребителя.

Промышленные элементы водяного отопления

Распределительный узел водяного отопления промышленного здания

Эта системы будет лучшим вариантом, если необходимо поддерживать комфортный уровень температуры по всей или значительной площади производственного помещения. Она аналогична схеме автономного отопления за исключением некоторых нюансов. Главным из них является большая протяженность транспортной магистрали для теплоносителя и промышленные газовые котлы отопления или их аналоги, работающие на другом виде топлива.

Существует два типа водяного отопления промышленного здания – автономное и подключение к тепловой магистрали. Для последнего обязательно организовывается элеваторный узел, который уменьшает показания температуры теплоносителя и его давления до нормы.

Для автономной системы применяются промышленные котлы отопления. Они отличаются не только мощностью, но и видом используемого энергоносителя

Также особое внимание при проектировании уделяется радиаторам. Специфика состоит в том, что для производственных помещений с малой (до 200 м²) и средней (до 500 м²) площадью при высоте потолков до 3 м, необходимо обеспечить максимальную тепловую передачу

Для этого промышленные конвекторы водяного отопления должны иметь большую площадь.

Чем можно заменить дорогие промышленные радиаторы отопления? Оптимальный вариант – изготовление регистров. Они представляют собой трубы диаметром от 50 мм и более, соединенные между собой перемычками для циркуляции воды.

Регистры отопления для промышленных зданий

Эксплуатационные особенности этих элементов заключаются в следующем:

• Увеличение концентрации теплоносителя на определенном участке системы, что приводит к возрастанию тепловой отдачи;
• Возможность самостоятельного изготовления;
• Повышение гидродинамической нагрузки, что компенсируется установкой насосного оборудования большей мощности.

Определяющим отличием регистров от промышленных конвекторов водяного отопления является отсутствие теплообменных пластин. Они предназначены для лучшей передачи тепловой энергии от поверхности трубы радиатора в помещение. Сделать их самостоятельно, без применения специального оборудования, весьма проблематично. Именно поэтому промышленные электрические котлы отопления комплектуются подобными элементами.

Китайские радиаторы отопления

Радиаторы Epico

Не меньшей популярностью пользуются китайские биметаллические радиаторы отопления и их стальные и чугунные аналоги. Прежде всего это объясняется доступной стоимостью

Однако при выборе следует обращать внимание на качество, а затем учитывать цену

Любые китайские алюминиевые радиаторы отопления, независимо от выбранной торговой марки, должны обладать определенными эксплуатационными качествами. К ним относят:

• Толщина стенки. Для алюминиевых и биметаллических моделей она должна быть минимум 1,3 мм,
• Качество сборки. Оптимальный выбор – литые типы отопительных приборов. В отличие от сварных конструкций они имеют больший срок безремонтной службы,
• Теплоотдача и габаритные размеры. Производители указывают значение первого параметра для определенного температурного режима 80/55. Однако при его снижении теплоотдача будет уменьшаться пропорционально. Это нужно учесть при выборе.

Какие радиаторы отопления китайского производства можно смело устанавливать? Среди многочисленных торговых марок можно выделить Maxterm и STI. Но наиболее популярной является продукция компании Epico.

Epico

Биметаллические радиаторы Epico

Изначально этот китайский бренд специализировался на производстве сантехники

Однако со временем были освоены новые области водонагреватели, алюминиевые и биметаллические китайские батареи для отопления. Несмотря на относительно небольшой ассортимент элементов отопления, Epico большое внимание уделяет качеству своей продукции. Повышенным спросом пользуются китайские биметаллические радиаторы для систем отопления

Их максимальное рабочее давление составляет 24 атм., что говорит о высоком качестве. В зависимости от требуемой удельной мощности каждой секции можно выбрать следующие модели:

• Twin-500. Межосевое расстояние составляет 500 мм. Удельная теплоотдача одной секции равна 195 Вт,
• Twin-350. Удобны для монтажа в небольших помещениях, так как их межосевое расстояние составляет 350 мм при номинальной теплоотдачи секции 135 Вт.

Кроме этого был налажен выпуск алюминиевых радиаторов отопления китайского производства. Они рассчитаны на меньшие показатели максимального давления (до 15 атм.). Поэтому рекомендуется их установка в автономных сетях, где происходит автоматическое регулирование. Для выбора необходимо знать следующие параметры:

• Межосевое расстояние – 300 или 500 мм,
• Габаритные размеры. Глубина – 80 или 96 мм. Ширина секции – 80 мм,
• Теплоотдача одной секции – 150, 176, 182, 185 или 189 Вт.

Примечательно, что компания имеет официальное представительство в России, в котором можно узнать адреса дилеров по продаже китайских отопительных батарей.

Модель	Мощность, Вт	Стоимость, руб.
Best 300B, алюминиевые	150	430
Best 500B, алюминиевые	185	440
Twin 350, биметаллические	135	465
Twin 500, биметаллические	195	510

Помимо батареи важно правильно подобрать его комплектующие – воздухоотводчик, терморегулятор и т.д. Китайские биметаллические радиаторы отопления Epico изготавливаются согласно мировым стандартам, поэтому подбор аксессуаров к ним не вызовет затруднений

Konner

Дизайн-радиатор Konner

Найти полностью китайские чугунные радиаторы отопления на рынке весьма проблематично. Это связано со спецификой производства и относительно небольшим спросом. Однако существует одна организация, чья штаб-квартира находится в Европе, а все производственные мощности сосредоточены в Китае – компания Konner.

Для потребителя важны две характеристики отопительного прибора – внешний вид и теплоотдача. Исходя из этих требований компанией был разработан модельный ряд чугунных радиаторов китайского производства:

• Heat и Modern. Имеют современную форму, схожую с алюминиевыми аналогами. Главное отличие – большое сечение внутренних каналов, благодаря чему удалось добиться хорошей теплоотдачи. Для моделей с диагональю 300мм она равна 120 Вт, а для 500 мм – 150 Вт,
• Era и Legenda. Напольные дизайн-радиаторы, которые прекрасно подойдут к классическому внешнему стилю комнаты. При межосевом расстоянии 600 мм их максимальная теплоотдача равно 180 Вт.

Однако следует учесть, что чугунные дизайнерские радиаторы китайского производства не являются разборными, т.е. изменить количество секций у них в домашних условиях невозможно. Так как они не пользуются большой популярностью, найти эти модели на российском рынке крайне сложно.

Какие преимущества есть у низкотемпературного отопления

При установке системы водяных теплых полов, вы получаете следующие преимущества:

1. 1. Основное преимущество — это уровень комфорта. Ни для кого не секрет, что чересчур горячие батареи сушат воздух, образуя в доме излишнюю конвекцию, которая поднимает в доме много пыли, оказывая на человеческий организм негативное влияние.
2. 2. Экономичность. Отказываясь от интенсивного обогрева в пользу выборочного, для которого характерна раздельная регулировка температуры, вы можете сэкономить до 20% теплоносителей.
3. 3. Технологическая экономичность. Используя режим теплых труб, вы сможете открыть для себя сразу две возможности для обогрева — конденсационные котлы, характеризующиеся КПД до 95%, и солнечные коллекторы, позволяющие получить «бесплатную» энергию.

Устраняя основные источники теплопотерь и желая снизить затраты тогда, когда через 5-10 лет система окупится, владельцы домов могут начинать переоборудование отопительных систем на более экономичный режим работы.

Важнейшей задачей развития технологий является повышение энергоэффективности. Для решения этой задачи в системах отопления наиболее эффективным путем является уменьшение температуры теплоносителя. Именно поэтому низкотемпературное отопление является сегодня ключевой тенденцией развития современной отопительной техники.

Низкотемпературная система отопления в процессе эксплуатации расходует намного меньшее количество теплоносителя, по сравнению с традиционной системой. За счет этого обеспечивается значительная экономия. Дополнительным плюсом является снижение объема вредных выбросов в атмосферу. Кроме того, работа с «мягким» температурным режимом позволяет задействовать альтернативные виды оборудования — тепловые насосы или конденсационные котлы.

Главной проблемой развития низкотемпературного отопления длительное время оставалось то, что при низкой температуре отопления было очень сложно создать комфортные условия в обогреваемых помещениях. Однако с развитием технологий строительства, позволяющих возводить энергоэффективные здания, эта проблема была решена. Применение современных строительных и теплоизоляционных материалов дает возможность значительно сократить тепловые потери зданий. Благодаря этому низкотемпературная система отопления может качественно и эффективно обогревать дом. Достигаемый эффект от экономии теплоносителя значительно превосходит дополнительные затраты, которые приходится нести для теплоизоляции зданий.

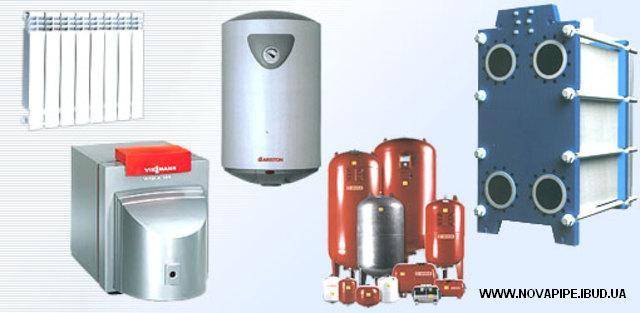

Обзор основных компонентов отопления

Общая схема водяного отопления

Наиболее сложной в проектировании и подборе компонентов является автономное водяное теплоснабжение дома. Эта система состоит из нескольких важных элементов, без которых невозможна ее работа.

До того как правильно подобрать котел для отопления дома – необходимо рассмотреть все остальные составляющие автономного теплоснабжения. Суть их работы заключается в нагреве теплоносителя, передаче его по трубам к радиаторам. Именно через них происходит обмен тепловой энергией между горячей водой и воздухом в помещении.

Но как подобрать электрический котел отопления для подобной схемы. Рассмотрим функциональные особенности элементов теплоснабжения автономного типа:

Основная функция котлов – повышение температуры теплоносителя (воды, антифриза) до требуемого уровня. Энергия от камеры сгорания топлива (или электрических ТЭНов) передается с помощью теплообменных устройств

Поэтому важно знать, как подобрать электрокотел для отопления;

Трубопроводы. По ним вода с высокой температурой поступает в радиаторы;

Батареи

Они являются теплообменниками для передачи накопленной тепловой энергии воздуху в помещении. Это осуществляется с помощью процессов конвекции;

Циркуляционные насосы предназначены для увеличения скорости потока теплоносителя по магистралям. С их помощью осуществляется равномерное распределение тепла по радиаторам и трубам. До того как подобрать насос для отопления – нужно предварительно рассчитать параметры будущей системы.

Поэтому до того как подобрать циркуляционный насос для отопления или любой другой элемент нужно, чтобы их эксплуатационные и технические характеристики были совместимы с основными параметрами будущей системы.

Виды ТЭНов для радиаторов

Тэны в батарею с регулятором температуры, какие лучше, как правильно установить.

Watch this video on YouTube

Как различаются ТЭНы для радиаторов:

• По мощности. Маломощные модели рассчитаны на 0,3 кВт. Устройства до 4 кВт относят к бытовой категории, от 4 до 6 кВт — к промышленной.
• Конструктивно. Производители выпускают ТЭНы с правой и левой резьбой, одинарные и двойные. Последние считаются более удобными для использования. Они увеличивают скорость нагрева теплоносителя, но стоят дороже.
• Диаметрами. Он зависит от сечения пробок заглушки радиатора, на которые монтируют приборы. Стандартное значение — 40 мм.
• Дополнительными опциями. Производитель предлагает 2 функции:
  • Турбо-нагрев. Это режим, позволяющий стремительно повысить температуру теплоносителя, чтобы быстро нагреть комнату. При наличии такой функции устройство оснащается терморегулятором, позволяющим менять режимы обогрева помещения.
  • Антизамерзание. Режим, предотвращающий поломку (разморозку) системы при понижении температур. ТЭНы с такой функцией автоматически поддерживают минимальную температуру за счёт экономного потребления электроэнергии.

Теплоотдача

По заводским параметрам подобные батареи (с высотой или межосевым расстоянием 500мм), при встраивании в полноценную гидравлическую систему отопления, способны рассеивать чуть менее 200Вт тепловой мощности на каждую секцию (180Вт алюминий, 140Вт чугун).

Однако в нашем случае таких цифр не ждите. Во-первых, теплоотдачу в 180/140Вт обеспечивает только новая батарея. А для подобного обогревателя, как правило используют б/у-шные варианты.

Покупать новье для такой самоделки экономически не целесообразно.

Во-вторых, такая работа возможна только при режиме 90С-подача, 70С-обратка. Мы же в этой сборке применяем тэн с оптимальной рабочей температурой 60-65С.

При морозе на улице до -25С можно накрутить и на +70-75С. Максимально возможная температура + 80С.

Поэтому никогда вы такую батарею в НОРМАЛЬНОМ режиме эксплуатации не нагреете до 90С. В принципе этого и не нужно, так как влечет за собой риски резкого повышения давления.

Вода или масло?

Здесь есть определенные нюансы, связанные с наполнением водой.

Ошибка №8
Для дома рекомендуется именно вода, а не какая-то химическая незамерзайка (этиленгликоль, антифриз, тосол).

По мере работы и нагрева, жидкость в любом случае будет испаряться и находить себе выход через верхние клапана. Вы же не хотите дышать подобной химией у себя дома.

А вот для гаража, сарая или дачи с хорошей вентиляцией, хочешь-не хочешь, а придется лить незамерзайку. Подбирайте максимально экологически безвредную (sweet winter, теплый дом и т.п.).

В противном случае, надолго отключенная батарея с водой, просто-напросто разморозится.

У кого есть возможность, заливают масло. Не веретенку или отработку, а трансформаторное. С ним батарея никогда не замерзнет.

А еще такое масло отличный изолятор. Не нужно будет бояться утечек тока при разрушении оболочки нагревательного элемента.

Только имейте в виду, что при такой “заправке” придется искать специальный масляный тэн.

Ошибка №9
Обычный водяной из-за густого масла и плохой конвекции будет перегреваться и быстро выходить из строя.

В целях пожаробезопасности нагрев при прямом соприкосновении с маслом не должен превышать 250 градусов. Кроме того, масло быстро разъест все резиновые прокладки между секциями.

Биметалл или алюминий: какой радиатор выбрать вам?

Отличаются радиаторы отопления между собой по материалу, использованному для отлива секций, а также мощности. Раньше большим спросом пользовались тяжёлые чугунные и более легкие сварные, сейчас им на смену пришли более легкие биметаллические или алюминиевые. У каждого из этих видов есть ряд сильных и слабых сторон.

Алюминиевые радиаторы

В пользу выбора алюминия (секций Apriori Speciale AL, к примеру) говорят хорошие показатели теплоотдачи при незначительном весе секции, а также приятная цена. Этот материал достаточно надежен, поэтому радиаторы из него можно встретить в офисных и жилых помещениях.

Недостатками материала все называют его чувствительность к наличию некоторых веществ в воде, а также слабую антикоррозионную стойкость. Именно по этой причине чаще всего алюминиевые радиаторы используются в закрытых отопительных системах.

Биметаллические радиаторы

Биметалл – это сплав на основе алюминия и стали. По сравнению с алюминием он имеет лучшую устойчивость к коррозии и меньшую восприимчивость к составу воды. Именно поэтому такие решения (Evolution WB500 от Warma или BM500 от Apriori) можно устанавливать в любых отопительных системах вне зависимости от содержания в них кислорода, который является основной причиной появления коррозии.

Недостаток подобных секций – цена, которая на 20-30% выше, чем у алюминиевых. Однако такой радиатор прослужит вам многие годы и окупит все затраты на него качеством своей работы.

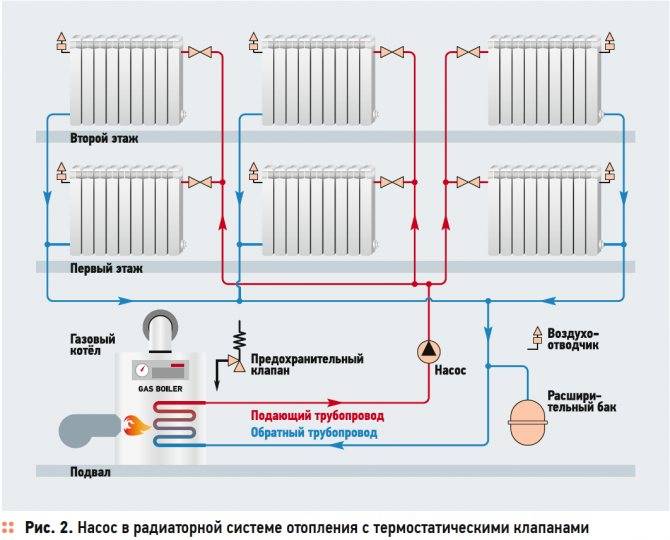

Для чего нужен насос в системе отопления

Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:

1. Производительности.
2. Шумоизоляции.
3. Надежности.
4. Длительного срока эксплуатации.

Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.

Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.

Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.

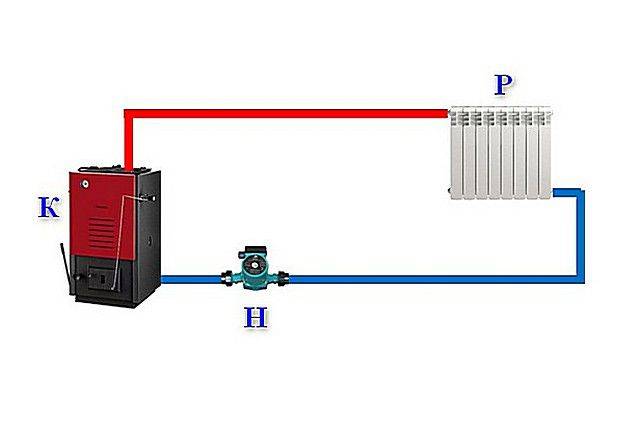

Принцип действия циркуляционного насоса

Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:

• По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
• По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.

Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.

Циркуляционные насосы Беламос BRS

Беламос — известный российский бренд. Компания зарекомендовала себя как надежный производитель электротехнического оборудования. Циркуляционные насосы Беламос ничем не уступают разрекламированным европейским аналогам, а стоят на порядок дешевле. При этом насосы приспособлены к эксплуатации в российских условиях.

	Мощность, Вт	Напор, м	Макс. Производительность, л/мин	Подключение	Максимальное рабочее давление
BRS25/4G	72/53/38	4,5/4/3	48/36/18	G1	10
BRS25/6G	93/67/46	6/5/3	55/38/22	G1	10
BRS25/8G	182/170/145	8/7,5/7	88/77/42	G1	10
BRS32/4G	72/53/38	4,5/4/3	48/36/18	G 1 1/4	10
BRS32/6G	93/67/46	6/5/3	55/38/22	G 1 1/4	10
BRS32/8G	270/210/150	8/7,5/6,5	160/103/43	G 1 1/4	10

Виды радиаторов по форме исполнения

Мощность радиатора зависит от площади его теплоотдачи

Нагревательная способность батарей зависит от площади обмена, поэтому конструктивное исполнение имеет значение.

На выбор формы влияют факторы:

• высота потолков и площадь комнаты;
• максимальное давление в отопительной магистрали;
• продолжительность эксплуатации (долговременная или периодическая);
• мощность котла, материал труб, характеристики других приборов в системе;
• химический состав и физические свойства энергоносителя.

Радиаторы выбираются в виде секций, панелей, пластинчатые и трубчатые типы. Влияет климат в регионе и требуемые условия отопления, присутствие агрессивных факторов, стоимость батарей.

Секционные радиаторы

Примерный расчет количества секций радиаторов по площади помещения и высоте потолков

В теплообменниках соединяются секции одного типа, которые внутри имеют 2 – 4 канала для движения воды. Сборные элементы выполняются из алюминия, стали, чугуна различной формы и длины. Нагрев помещения координируется количеством и размером секций.

Сборные батареи передают тепло конвекцией и излучением, работают экономично, на них устанавливаются ручные и автоматические регуляторы температуры, краны, клапаны. Изделия стоят недорого, возможность выбора межосевого расстояния делает их популярными для разных строений.

К недостаткам относится опасность появления протечек при резком скачке давления, сложности с прочисткой внутренних каналов и наружной уборкой межсекционного пространства.

Трубчатые батареи

Конструкция трубчатых батарей. Мощность зависит от диаметра труб

Конструкция радиатора в разрезе включает 1 – 6 вертикальных коллекторов, которые объединяются верхней и нижней трубой, теплоноситель циркулирует беспрепятственно. Передача тепла зависит от диаметра труб и габаритов теплообменника (0,3 – 3,0 м). Установки выдерживают давление до 20 атм.

Панельные модели

Панельный радиатор с рифленой поверхностью

Панельный радиатор выглядит как два сваренных между собой щита из металла. Внутри пластин есть вертикальные каналы для оборота энергоносителя, а снаружи крепятся ребра, которые увеличивают поверхность отдачи тепла. Панели располагаются в 2 или 3 ряда, материалом служит сталь.

Преимущества моделей:

• малая инерционность делает возможным быстрое реагирование на смену внешней температуры;
• из-за легкости не требуются массивные крепления;
• компактные приборы размещаются в любой части комнаты;
• низкая цена.

Для нагрева модели нужно вполовину меньше воды, чем для секционной батареи. Недостаток в том, что панельные установки не выдерживают высокого давления в магистрали, в систему должен заливаться очищенный энергоноситель без грязи и примесей. Некачественная прокраска стыков ведет к коррозии и протечкам.

Пластинчатые

Мощность пластинчатого радиатора зависит от количества пластин

Принцип работы радиатора заключается в конвекционном обмене. Теплообменник представляет собой сердечник с зафиксированными ребрами из тонкого металла. Внутренние трубки служат для передачи воды. Этот вид радиаторов ставится в производственных и общественных зданиях, многоквартирных строениях с централизованной магистралью.

Преимущества и недостатки стальных батарей

Каждая модель и тип имеют собственные достоинства и недостатки, но к главным достоинствам относится:

• Универсальный дизайн, который окрашивается эмалью устойчивой к повышенным температурам, что позволяет эксплуатировать радиатор при любом дизайне;
• Батареи медленно остывают и отдают больше тепла, чем чугунные;
• Компактность, за счет которой пользователь может установить оборудование в любом удобном месте;
• Экономичность, достигающаяся за счет стоимости и функциональности прибора с терморегуляцией;
• Вес. Благодаря ему человек разместит устройство даже на стене;
• Разнообразие подключения к системе. Также присутствуют универсальные модели, которые подойдут к любому соединению;
• Оборудование имеет полноценную комплектацию вплоть до регулятора температуры;
• КПД достигает 85% и более;
• При стоимости менее 1000 руб. человек получает прибор, который проработает не менее 10 лет;
• Легкий монтаж или замена.

Также устройство имеет несколько недостатков, среди которых:

• Нельзя эксплуатировать в централизованной системе отопления, где присутствует высокое давление и проводятся испытания гидроударом;
• Если постоянная температура теплоносителя высокая, то есть шанс образования накипи и коррозии;
• Нельзя наращивать блок, поэтому мощность останется такой же;
• Срок эксплуатации дешевых устройств – 10 лет.

Когда человек выбирает стальные батареи, он должен правильно все рассчитать. В противном случае отопительный сезон будет проходить под одеялом или со включенным масляным радиатором.
