Отопление частного дома твердотопливным дровяным котлом

Выбор помещения для размещения агрегата

Разберемся максимально детально, что же собой представляет котел, работающий на твердых видах топлива? Это тепловое устройство, оснащенное камерой сгорания открытого типа.

Схема его подключения к отопительной системе частного дома может базироваться на технических требованиях к открытым или закрытым системам отопления. Все будет зависеть от условий эксплуатации.

Требования к открытым системам заключаются в:

  • подключении системы вывода продуктов горения твердого топлива к дымоходу, в котором тяга будет осуществляться естественным образом;
  • установке в крайней верхней точке отопительного контура расширительного бака, через который будет установлена связь носителя тепла с атмосферой;
  • постоянном обеспечении отопительной системы водой, нужной для поддержания ее в работоспособном состоянии.

Хотя владельцы частных домов чаще устанавливают закрытые отопительные системы, а не открытые.

Все твердотопливные котлы имеют довольно внушительные габариты. А потому изготавливаются они исключительно в исполнении, предусматривающем напольное размещение.

Прежде чем начинать монтаж твердотопливного котла, стоит четко определиться с местом, схемой и способом его установки

Установка котла на твердом топливе предусматривает немалый фронт работ:

  • определение помещения для размещения твердотопливного теплового генератора;
  • подготовительные работы в помещении котельной;
  • монтаж системы вентиляции приточно-вытяжного типа;
  • установка котла и системы дымоотвода;
  • обвязка котла;
  • пробный пуск отопительной системы.

Только при соблюдении такого алгоритма действий можно избежать проблем в процессе установки твердотопливного агрегата, а также при его дальнейшей эксплуатации.

Идеальный вариант обустройства помещения котельной, когда все тяжелое оборудование установлено на пол

Пункты 1-3 приведенного выше порядка работ представляют собой подготовительные работы. Но это не означает, что к их выполнению стоит подходить менее скрупулезно, нежели непосредственно к монтажным работам.

В случае неправильного выбора помещения для установки теплового агрегата и ошибок при монтаже системы вентиляции, проблемы с эксплуатацией системы отопления частного дома не заставят себя ждать. А решение придется искать в разгар отопительного сезона, в холодное время года.

Потому лучше сразу правильно провести монтаж как отопительного оборудования в частном доме, так и самого твердотопливного котла. Для этого предстоит заранее разработать подробную схему его установки, учитывая, что монтаж некоторых типов твердотопливных котлов может предусматривать запитку от электросети.

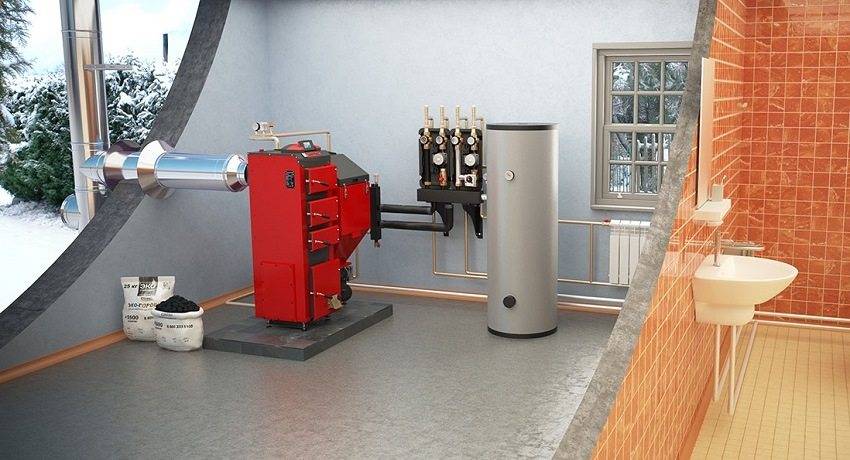

Один из правильных вариантов схемы установки твердотопливного теплового агрегата предполагает его размещение в подвальном помещении, первом или цокольном этаже

В вопросе монтажа приходится ориентироваться на базовые нормы СНиП «Отопление и вентиляция» и некоторые положения СНиП 31-02-2001 «Одноквартирные дома» (для Российской Федерации).

Сжигание твердых видов топлива приводит к повышению уровня запыленности помещения, а во время горения дров или угля разное количество дыма может просачиваться в помещение.

Поэтому устанавливать котел в непосредственной близости от жилых помещений нежелательна. Хотя согласно нормативным документам установка твердотопливного котла разрешена в помещениях кухни, коридора и прочих нежилых комнатах.

Котельную в форме пристройки можно соорудить возле дома. Такое проектное решение будет довольно удобным

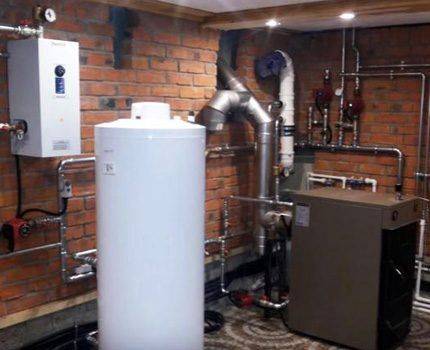

Оптимальными местами для установки котла является отдельное специализированное помещение, желательно отделенное от дома. Как вариант подойдет пристроенная к дому и должным образом оборудованная комната технического назначения.

Также неплохим вариантом будет размещение теплового агрегата в подвале или в гараже. Можно его установить и в коридоре, но при условии наличия достаточного пространства и хорошей вентиляции помещения.

Расположение котла

Нормативная база, которая бы регламентировала монтаж твердотопливного котла в частном доме, до сих пор не разработана. Тем не менее, основные требования к размещению такого оборудования можно почерпнуть в СНиП «Отопление и вентиляция» и СНиП 31-02-2001 «Одноквартирные дома» (для РФ), а также ряда других отдельных актов.

Стоит отметить, что часто упоминаемый в интернете СНиП «Котельные установки» не рассчитан на бытовые приборы невысокой мощности – его требования распространяются на оборудование с мощностью более 360 кВт, а правила установки газового оборудования слишком жесткие.

Исходя из анализа доступной нормативной базы, которая относится к порядку размещения отопительных приборов на дровах, можно выделить следующие советы, как установить твердотопливный котел в доме:

  1. Любой вид твердого топлива, будь то дрова, уголь или пеллеты, создает большое количество пыли. Кроме того, во время работы котла в помещение может попадать различное количество дыма. В связи с этим не рекомендуется устанавливать твердотопливный котел внутри жилых комнат дома. Хотя нормативная база напрямую и не запрещает установку котла твердотопливного котла на территории кухни, коридора или других комнат, за исключением спальни.
  2. Оптимальным вариантом размещения котла на твердом топливе будет оборудованная отдельная или пристроенная к общему дому котельная. Можно также остановиться на технических помещениях в самом доме, подвале, гараже или коридоре с хорошей вентиляцией.
  3. Отопительное оборудование должно быть расположено как можно ближе к внешней стенке, чтобы облегчить работы по выкладке дымохода, не создавать слишком длинный горизонтальный участок или не выводить трубу сквозь перекрытие.
  4. Любой твердотопливный котел нуждается в периодической очистке теплообменника и техническом обслуживании. Поэтому необходимо обеспечить свободный доступ к нему. Для этого спереди оставляют не менее 1 м пространства, а сзади и по бокам – примерно по 60 см, но не менее 25 см.
  5. Запрещено подключение газохода твердотопливного котла к кирпичным вентиляционным ходам внутри стен.

В небольших по размеру котельных можно разместить отопительное оборудование достаточно близко к стенке, но только необслуживаемой стороной. При этом зазор может составлять не менее 10 см, а сзади должен остаться отступ не менее 25 см.

Инерционность системы

Другой недостаток твердотопливного котла скрыт в цикличности его работы и невозможности самостоятельно восполнять запасы топлива. Из-за этого требуется либо высокая теплоёмкость самой конструкции дома, либо глухое утепление, близкое к пассивному дому , либо способ хранить запас тепла на период остывания системы.

Поскольку объём самого теплообменника в котле небольшой, водоизмещение системы получается поднять в основном за счёт увеличения диаметра труб. Другой альтернативой такого рода можно назвать установку теплового аккумулятора. При грамотном подходе можно реализовать накопление тепла только после нагрева основной системы, что поможет ускорить прогрев дома и решить проблему с конденсатом.

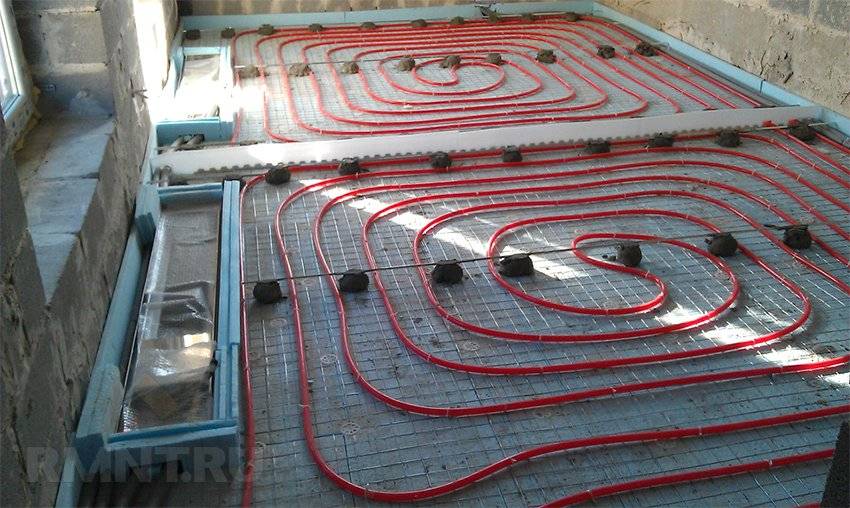

Системы тёплого пола обладают собственной высокой инерционностью, которая растёт вместе с толщиной аккумулирующей стяжки. При наличии тепловой отсечки под полом это может быть действительно долговременный источник тепла. При достаточно толстом слое даже использование воды более высокой температуры не вызовет дискомфорта и тепловой зебры, но вместе с инерционностью системы растёт время её выхода на режим. С другой стороны, подключение тёплого пола к дровяному котлу требует достаточно сложной обвязки, исключающей перегрев как котла, так и трубок в полу.

Подготовка к эксплуатации

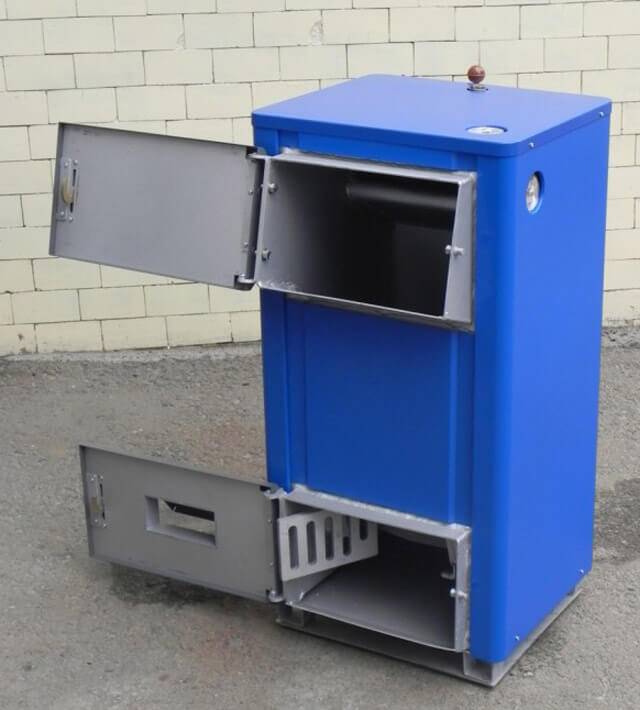

Твердотопливный котел (ТТК) представляет собой разновидность отопительного оборудования, работает на дровах, угле или пеллетах, обеспечивая обогрев помещения. Независимо от выбранной модели и принципов ее работы, существуют определенные правила монтажа, необходимые для соблюдения.

Как защитить помещение и где лучше поставить

На сегодняшний день не существует определенных требований по размещению конструкции в частном или многоквартирном доме. Некоторые специалисты рекомендуют при монтаже учитывать правила, изложенные в СНиП в разделе «Котельные установки». Однако информация в документе скорее относится к мощным агрегатам.

Настоятельно рекомендуется при выборе места учитывать следующие требования:

  • из выбранного помещения должны свободно выходить все трубы системы отопления и распределяться по всему дому или квартире;
  • комната должна быть хорошо проветриваемой и изолированной;
  • запрещается устанавливать модели в спальнях, особенно в детских;
  • допускается монтаж в коридоре, кухне;
  • к устройству должен быть обеспечен свободный доступ с любой стороны;
  • идеальный вариант — сооружение отдельной пристройки из пеноблоков;
  • разрешается устанавливать котлы во флигеле или отдельной котельной;
  • конструкция монтируется ближе к наружной стене;
  • впереди агрегата должно быть не менее 100 см свободного места, сзади и по бокам — не менее 60 см.

При соблюдении рекомендаций эксплуатация приспособления облегчается, становится более безопасной.

Подготовка помещения не менее важна. Необходимо заблаговременно залить бетонное основание для установки ТТ, пробить отверстие для дымохода и вентиляции. Стены в помещении должны быть защищены от возгорания. Можно отделать их тонкими листьями металла, асбестоцемента или другого негорючего материала.

Если комната декорирована деревянными плитами, разрешается их не убирать, а просто защитить металлическими листами. Со всех сторон от котла также требуется положить металл, выступающий на 80 см. Это позволит избежать возгорания пола при вылетании из котла частичек горящего топлива. Если в помещении будет устанавливаться дополнительное электрооборудование, необходимо на полу сделать общую бетонную стяжку, защищающую от случайного возгорания.

Как сделать вентиляцию

После подготовки помещения и выбора места установки отопительного прибора можно приступать к оборудованию вентиляции. Применение дров или угля предполагает образование большого количества пыли и дыма, поэтому данный этап нельзя исключать.

Для беспрепятственного доступа холодного воздуха и оттока горячего необходимо сделать два окошка с решетками. Вытяжное располагается в верхней части одной из стен помещения, имеет небольшой размер. Приточное окно несколько больше, располагается в нижней части соседней или противоположной стены.

Иногда вентиляционное окошко монтируют над котлом, чего делать не рекомендуется. В качестве приточного отверстия может выступать щель под дверью, ведущей в жилые комнаты.

5 Правила эксплуатации

Также существует потребность в постоянной закупке и загрузке дров. При этом дрова нужно подкидывать самостоятельно. Одна закладка не будет гореть более 4 часов, что может вызвать некоторые трудности. Другие разновидности твердотопливных котлов с длительным горением работают от одной закладки более 8 часов, а пеллетное оборудование — до 1 недели.

Закупая дрова, следует обращать внимание на влажность дров. Она не должна превышать 20%

В противном случае они не будут выдавать такой производительности. Большие партии дров лучше делать в специализированных магазинах.

Газовый котёл является одним из самых популярных и дешёвых способов отопления загородного коттеджа. Установка и обслуживание устройства не требуют специальных навыков, при этом котел существенно сэкономит средства и обеспечит круглогодичное отопление. С другой стороны, комбинированные котлы не имеют достаточного уровня автоматизации, так что существует необходимость в постоянной закладке дров.

Поэтапный ход монтажа

В любой инструкции, прилагаемой к котлу, есть рекомендации по установке оборудования. Монтаж твердотопливного котла должен производиться четко по инструкции и техническим правилам производителя.

Необходимо соблюдать последовательность действий.

Основание

Для начала следует устроить твердое основание из негорючего материала под днище на 20 см шире подошвы агрегата, лучше всего залить бетонную основу. После этого нужно установить котел на твердое основание с учетом всех расстояний, отрегулировать горизонтальность и вертикальность аппарата.

Подключение труб и элементов безопасности

Придерживаясь схемы подключения, произвести врезку группы безопасности в полной комплектации для данного типа котла, которая ставится до запорных кранов.

После этого следует подсоединить трубы отопления, подключение желательно выполнять через запорную арматуру, при этом стыки тщательно уплотнить льном или сантехнической лентой.

Дымоход

Далее нужно собрать дымоход, хорошая тяга в котором зависит от правильно подобранной площади сечения и высоты трубы, все соединения нужно промазать термостойким герметиком.

Завершающий этап

На следующем этапе уже можно заполнить систему отопления водой под более высоким давлением и проверить на наличие протечек. После чего необходимо проверить расположение колосников, заслонок, заглушки, шамотных камней. В заключение установки нужно сбросить давление воды до рабочего, установить заслонки в дымоходе и топке, загрузить дрова.

Теперь можно разжигать котел, при достижении проектной температуры включить терморегулятор на выбранный уровень подачи тепла для комфортного отопления помещения и не забывать вовремя подкладывать дрова в топку.

Можно ли сделать в домашних условиях самостоятельно

Уличные котлы – это массивные и громоздкие устройства. Их вес может достигать тонны, а объем теплоносителя, вмещаемого водяным контуром, – 400-700 л. Эти агрегаты сделаны из специальных материалов, которые выдерживают длительное высокотемпературное воздействие, минимально деформируясь при этом.

Для теплоизоляции уличных котлов на дровах используются базальтовые наполнители высокой плотности. В условиях домашней мастерской прибор такой массы и габаритов изготовить проблематично. Но несмотря на это, при должном уровне механизации и владении необходимыми навыками небольшой уличный котел можно сделать самостоятельно.

Правильная установка котла: пошаговая инструкция

Многие потребители, приобретая твердотопливный котел и ожидая от него эффекта длительного и экономичного прогорания сырья до заявленных до 7 дней, через какое-то время обращают внимание на то, что прибор не обеспечивает заявленной экономичности. И дело здесь вовсе не плохом качестве или браке котла, а в допущенных ошибках при подключении

Установка ТТ котла своими руками

Конечно, учитывая сложность конструкции и ответственность данного мероприятия, многие доверяют установку ТТ котла длительного горения мастерам. Однако, следуя нашей подробной пошаговой инструкции, можно и самостоятельно, без посторонней помощи, установить котел. Хотя без помощника вам в этом деле не обойтись, ведь вес прибора составляет не менее 50 кг.

На этапе подготовительных работ, следует сразу продумать, где будет установлен котел. В идеале, конечно, оборудовать отдельную котельную.

котельная в частном доме

Учитывая, что твердое топливо все-таки создает определенную грязь, такая отопительная система должна быть произведена в отдельном нежилом помещении. Но если мощность котла небольшая (не превышает 30-35 кВт), то можно просто отделить (зонировать) основное помещение от «котельной».

Схема вентиляции в котельной

Чтобы у людей, производящих обслуживание котлов и его розжиг не возникло проблем с дыханием, в котельной должна обязательно быть оборудована система вентиляции. С улицы должен поступать чистый воздух.

Подготовьте следующие инструменты:

  1. Слесарный набор (разводные, рожковые, накидные ключи).
  2. Строительный уровень.
  3. Дисковая пила.
  4. Отвертка и набор насадок.
  5. Маркер.
  6. Пистолет для герметика.

Слесарный набор инструментов

Кроме самого отопительного твердотопливного котла, необходимо будет еще приобрести материалы для подключения котла к отопительной системе.

  • Муфта стальная (3 штуки).
  • Шаровой кран со сгоном (2 шт) с диаметром 50 мм.
  • Металлическая труба для подключения котла.
  • Герметик (огнеупорный).
  • Сантехническая подмотка.

Этап 1. Подготовка и защита помещения.

К вопросу пожаробезопасности следует подойти со всей ответственностью.

  1. Определяемся с местом, где будет расположен котел. Если в доме производится замена устаревшей модели на более современную и производительную, то место вместе с дымоходом уже подготовлено. Если же система отопления конструируется с нуля, то следует сразу продумать систему отвода газов и расположение котла в помещении. Место под установку котла должно обеспечивать удобную эксплуатацию и прямой доступ. Комната, где устанавливается твердотопливный котел, должна быть нежилой.

  2. Основание, на котором будет размещаться котел, необходимо перекрыть металлическим щитом. При этом размеры щита должны на 25% быть больше самого прибора. Если мощность прибора превышает 50 кВт, то устанавливать такой агрегат следует на фундамент из бетонной стяжки. Как правило, высота такого фундамента должна составлять от 100-150 мм выше уровня пола. При этом фундамент должен иметь отдельную от пола стяжку.

Установка котла на металлический лист

При монтаже маломощного агрегата, допускается установка котла на черновую стяжку из бетона.

Обязательно проверьте уровень наклона фундамента. Он должен быть идеально ровным. При необходимости (если пол не ровный) следует выложить фундамент из кирпича.

  1. Нарисуйте маркером или мелом на полу место, где будете устанавливать котел и внимательно перепроверьте все расстояния. Соблюдайте расстояние от стен (регламентировано СНиПом). От топочной двери до стены расстояние должно быть не менее 125 см. Расстояние между боковыми частями и задней стороной котла и стеной должно быть не менее 700 мм.
  1. Стену, которая примыкает к передней части котла (где расположена топка и дверца) наносим слой штукатурки толщиной в 25 мм. Дополнительно устанавливаем металлический лист на уровне выше котла на 25-30 см.

  2. Освободите новый котел от заводской упаковки.
  3. Установите котел на подготовленный фундамент и снова проверьте уровнем, насколько ровно стоит прибор. Патрубок выхода газов должен находиться на одном уровне с трубой дымохода. Если линия не будет ровной, то может быть нарушена тяга в процессе эксплуатации.
  4. Вставьте все необходимые элементы котла, поставляемые отдельно (зольник, дверцы).

Нормы пожаробезопасности

Как повысить производительность котла

Самостоятельно собранный твердотопливный котел, как правило, отличается существенными теплопотерями, связанными с уходом тепла в дымовую трубу. Причем чем прямее и выше дымоход, тем больше теряется тепла. Выходом из положения в данном случае будет создание, так называемого, отопительного щита, то есть дымохода изогнутой формы, который позволяет передать больше тепловой энергии кирпичной кладке. Кирпич, в свою очередь, будет отдавать тепло воздуху в помещении, обогревая его. Нередко такие ходы устраивают в стенах между комнатами. Однако подобный подход осуществим только, если котел расположен в подвале или на цокольном этаже, либо при условии постройки громоздкого многоступенчатого дымохода.

Как вариант, повысить эффективность котла можно, если вокруг дымовой трубы смонтировать водонагреватель. В данном случае тепло уходящих газов будет нагревать стенки дымохода, и передаваться воде. Для этих целей дымоход можно сделать из более тонкой трубы, которую встроить в трубу большего сечения.

Наиболее эффективным способом повысить КПД твердотопливного котла будет установка циркуляционного насоса, принудительно перекачивающего воду. Это позволит повысить производительность установки примерно на 20-30 %.

Безусловно, сконструировать котел нужно так, чтобы теплоноситель мог циркулировать самостоятельно, если в доме отключили электричество. А при его наличии насос позволит ускорить прогрев дома до комфортных температур.

4 Схема подключения двух котлов

Безусловно, комбинированные котлы на твёрдом топливе и электричестве обойдутся дешевле, чем покупка двух отдельных агрегатов. Но такая схема позволяет получить полноценное отопление на двух энергоносителях, которые будут работать в автоматическом режиме.

Идеальным сочетанием будет установка двух котлов: электрического (он будет выполнять вспомогательную функцию) и твердотопливного — основного. Выбрать электрокотел можно из любых существующих вариантов, которые есть сегодня на рынке. К ним относятся:

  • электродный котёл с выносным блоком управления;
  • классический ТЭНовый котёл;
  • индукционный.

Все они, конечно, имеют свои плюсы и минусы, но это не так важно. Главное, разобраться со схемой подключения дровяного и электрического котла, где первый будет в автоматическом режиме страховать второй

Вся конструкция состоит из таких элементов:

  • электрокотел с насосом;
  • твердотопливный котёл;
  • обратные клапаны;
  • накладной термостат;
  • комнатный термостат;
  • разводка из труб;
  • радиаторы.

Важно все накладные датчики и термостаты устанавливать именно на металлические трубы, поскольку на полипропиленовых конструкциях они будут показывать неточные данные. Поскольку насос на электрокотле выключить нельзя, на твердотопливном оборудовании необходимо поставить более мощное устройство

Как правило, на обогревающем устройстве стоит 0,5 бар, а на твердотопливном 0,6 бар. Работа системы на двух независимых котлах выглядит следующим образом:

Поскольку насос на электрокотле выключить нельзя, на твердотопливном оборудовании необходимо поставить более мощное устройство. Как правило, на обогревающем устройстве стоит 0,5 бар, а на твердотопливном 0,6 бар. Работа системы на двух независимых котлах выглядит следующим образом:

  1. 1. При работе электрокотла твердотопливный агрегат отключён. Температура настраивается за счёт установленного терморегулятора. Для того чтобы теплоноситель не двигался по параллельному кольцу, устанавливаются обратные клапаны.
  2. 2. После того как ТТ-котёл начал работать, он будет определённое время набирать температуру. При этом теплоноситель станет двигаться в малом кольце.
  3. 3. Когда температура в малом кольце поднимется до 55 градусов, трёхходовой клапан откроется, и теплоноситель пойдёт в систему отопления.
  4. 4. Электрокотел после этого отключается и переходит в спящий режим.
  5. 5. После того как дрова сгорят, терморегулятор отключит насос, так как температура воды начнёт падать.
  6. 6. Дальше снова включается электрокотел.

Стоит отметить, что индукционные и электродные теплогенераторы не имеют встроенного насоса, поэтому при такой системе отопления их придётся покупать отдельно.

Когда система отопления состоит из нескольких контуров (отопление на первом и втором этаже, тёплый пол и т. п. ), вся система выполняется по принципу первичных и вторичных колец.

Почему дровяной котел порой становится лучшим вариантом?

Безусловно, оптимальным вариантом как по удобству эксплуатации, так и по стоимости энергоносителя, признаны газовые агрегаты. Но, к сожалению, не все населенные пункты страны (и особенно это касается сельской местности) охвачены газификацией. Кроме того, подведение газа к дому, даже при наличии центральной магистрали, является довольно непростой и затратной задачей, связанной с оформлением многочисленных документов. Получение всех разрешений и согласований, составление проекта, а также закупка всего необходимого для подведения индивидуальной газоснабжающей линии потребует немало времени, нервов, денег.

Газовое оборудование для отопления частного дома – увы, не у всех есть возможность воспользоваться его удобством

Электрические отопительные агрегаты, казалось бы, могут быть применены для обогрева любого строения, к которому подведено электричество. Такие котлы просты в монтаже, регулировке и эксплуатации. Однако, их использование тоже имеет свои «подводные камни».

Электрический котел – устанавливается быстро и просто, но расходы на такое отопление далеко не всем по карману.

Например, для установки приборов большой мощности (выше 7÷9 кВт) необходимо проведение трехфазной линии питания.  А это – опять походы по инстанциям, составление проекта, его согласование, утверждение и прочие «радости». Еще одним фактором, который нельзя не учитывать, является высокая стоимость электроэнергии, причем, с каждым годом она растет. Поэтому и оплата за отопление с использованием электрического котла может стать неподъемным бременем для бюджета семьи.

Кроме этого, необходимо помнить, что если при аварийной ситуации произойдет отключение электроэнергии, то дом останется не только без света, но и без отопления.

Закономерный вывод – при невозможности использования газа твердотопливный котел более надежен и выгоден при отоплении частного дома. Тем более что отопление жилья дровами на протяжении многих десятилетий является традиционным, так как недостатка в этом топливе нет. Особенно проблем не возникает в регионах, богатых лесными массивами, в которых всегда достаточно сухостоя. Да и закупка готовых дров в масштабе отопительного сезона обойдется куда дешевле, чем оплата электроэнергии.

Именно поэтому, даже установив газовое отопительное оборудование, очень многие хозяева старых домов вовсе не спешат избавляться от печей и каминов, которые поддерживаются в рабочем состоянии «на всякий случай».

Однако, печь — это не тот вариант, который способен обогреть большие площади дома. Поэтому, чтобы добиться комфортных температур, в здании приходилось устанавливать несколько печей, которые протапливались несколько раз в сутки. Конечно же, это не только затруднительно, но и крайне неэкономно.

Твердотопливный котел – современный мощный агрегат, способный обеспечивать теплом весьма крупный жилой дом.

Этот дискомфорт устраняется созданием полноценной системы отопления, работающей от твердотопливного котла длительного горения, позволяющим снабдить весь дом теплом из одного места. В отличие от обычной печи, такие агрегаты способны работать от одной закладки топлива до 12 и даже более часов. Таким образом, подобный котел будет требовать внимания два раза в сутки, когда в топку закладывается необходимое количество дров.

Кстати, существуют также и такие модели твердотопливных агрегатов, которые способны работать на одной закладке топлива и сутки, и более.

Строение одной из моделей твердотопливного котла длительного горения и виды используемого топлива.

Преимуществом твердотопливных котлов является и то, что практически все модели могут работать не только на дровах, но и на других видах твердого топлива. Для этой цели из древесных отходов в промышленных масштабах производятся пеллеты, торфяные брикеты, а также так называемые «евродрова».

В качестве топлива для этих агрегатов используются и некоторые сорта каменного угля, однако, рассчитаны на него не все модели. Поэтому если планируется применять для отопления уголь, то следует выбирать соответствующую модель, изучив ее характеристики при приобретении.

Виды котлов по потреблению электроэнергии

Приборы на твердом топливе могут быть энергозависимыми и энергонезависимыми. Некоторые процессы первых управляются электронными блоками, а работа вторых регулируется механически.

Энергонезависимые

Подобные агрегаты отлично подойдут для обустройства отопительных систем, не нуждающихся в циркуляционном насосе, а также тех, где все происходит естественным путем. Традиционным классическим приборам и части модельного ряда длительного горения электроэнергия для работы не требуется. Их можно размещать в районах с частым отключением электричества или использовать в качестве резервного обогревателя для частного домика.

Энергозависимые

В конструкции некоторых аппаратов присутствуют вентиляторы, предназначенные для подачи воздуха в камеру сгорания. Такие приборы не могут обойтись без подключения к электрической сети, так как управление этими элементами происходит с помощью электронной панели. К подобным агрегатам относятся пеллетные, пиролизные и большая часть котлов длительного горения.

Установка газового котла и техника безопасности

При монтаже универсальных теплогенераторов необходимо соблюдать требования пожарной безопасности и строго следовать инструкции по эксплуатации.

Требования к помещению

Оно должно быть утепленным, непромерзающим. Требования к дымоходу зависят от производительности агрегата. Поверхность, на которую монтируется котел, должна иметь прочный фундамент. Пол должен выполняться из негорючих материалов. Используются бетон, керамическая плитка.

Важно ровно выставить оборудование на полу. Для проверки нужно использовать строительный уровень

При необходимости под ножки аппарата следует подложить прокладки из негорючего материала.


Установка газового котла предполагает подключение труб отопления и водопровода.

Если в помещении полы изготовлены из дерева, допускается установка аппарата на подложку из бетонного блока толщиной не менее 10 см, на который сверху кладут лист металла от 8 мм. Другой способ – использование огнеупорных плит. Элементы конструкции помещения, рядом с которыми монтируется котел, защищаются жаропрочными материалами – асбестом, металлическими листками. Расстояние между поверхностью аппарата и стенами должно составлять не менее 300 мм.

Нормы при установке газо-дровяного отопительного котла

К монтажу газового котла с возможностью топки дровами, предъявляются более высокие требования, чем к обычному твердотопливному оборудованию. Нормы эксплуатации и подключения описаны в СНиП, СП и ППБ. В частности, там указывается:

  • Котельная – под установку котла выбирают помещение с общей площадью не менее 12 м² и высотой потолков от 2,2 м.
  • Стены и пол облицовывают негорючим материалом: штукатуркой и керамической плиткой.
  • Обязательно наличие приточно – вытяжной вентиляции. Для лучшего притока воздуха, дверной короб устанавливают без нижнего порога.
  • К электросети котел подключают через автоматы, расположенные снаружи котельной. Современные мультитопливные малогабаритные котлы газ, дрова и электричество, имеют защиту от скачков напряжения. Несмотря на это, производители рекомендуют выполнять подключение через источник бесперебойного питания с встроенным стабилизатором.
  • Наличие естественного освещения обязательно. Размеры оконных проемов высчитывают, в зависимости от производительности котла.
  • Универсальные отопительные котлы на газе и на дровах, производительностью до 40 кВт, можно установить в любом помещении, используемом для хозяйственных нужд. Теплогенератор свыше 40 кВт, монтируют в отдельной комнате, предназначенной исключительно для нужд котельной.
  • В месте прохождения дымоходом плит перекрытия и кровельного пирога, предусматривают противопожарные разделки. Трубу изолируют негорючим минеральным уплотнителем.
  • На оголовок дымохода устанавливают искрогаситель и дефлектор для увеличения силы тяги.

При подключении к магистральному газу, первый запуск котла выполняют в присутствии инспектора. При отсутствии нарушений, инспектор Газовой службы сделает отметку в паспорте оборудования о вводе его в эксплуатацию.

Плюсы и минусы использования котлов, работающих на дереве и газе

Отопительные котлы для дома, работающие на дровах, газе и электричестве, как показала практика, удобны в эксплуатации и легко заменяют два однотопливных агрегата. Преимуществами универсальных многотопливных моделей являются:

  • Автоматизация процесса горения.
  • Длительное время работы от одной закладки дров.
  • Меньшая стоимость, по сравнению с двумя котлами, работающими отдельно на газе и дровах.
  • Быстрое переключение на резервный источник топлива.
  • Возможность работы в неотапливаемом здании, для предотвращения замерзания теплоносителя.
  • Небольшие габариты.
  • Обеспечение нужд ГВС – напольные двухконтурные отопительные комбинированные котлы газ-дрова, работают по типу проточного водонагревателя. Одноконтурные аналоги, подключаются к бойлеру косвенного нагрева.

Бытовые водогрейные газо-дровяные отопительные котлы, имеют несколько недостатков:

  • Высокая стоимость.
  • Большой вес, за счет того, что в конструкции встроено несколько топочных камер.

На этом недостатки универсальных котлов заканчиваются. Понятно, что у отечественного оборудования встречаются недоработки, но в целом, даже российские агрегаты работают безупречно. Многотопливные котлы удобны в эксплуатации и во многом превосходят агрегаты, работающие только на одном виде топлива.

Расчет мощности и температуры тёплого водяного пола

Открытый контур с гравитационной циркуляцией

Данный вариант легко выполнить даже новичку. Тут вода циркулирует в системе за счет разницы плотности холодной и горячей жидкости. Согласно законов физики, горячая вода начинает поступать вверх (так как ее плотность меньше), а там уже остывает и возвращается в исходную точку.

Не смотря на то, что такой тип обвязки достаточно прост, он требует соблюдения ряда требований. Во-первых, для того, чтобы вода свободно циркулировала в системе, нужно устанавливать нагревательное оборудование на полметра ниже, чем в доме расположены батареи. Во-вторых, чтобы свести к минимуму проявление гидросопротивляемости, нужны трубы сечением до 5 см, при этом распределительные трубы на батареях могут иметь значение в 2,5 см. В-третьих, запирающие устройств и арматура напрямую влияет на свободную циркуляцию воды в системе, поэтому таких элементов должно быть минимум.

Но ради справедливости стоит сказать, что открытая система с естественной циркуляцией имеет и ряд своих преимуществ. Помимо того, что она самая простая в обустройстве, финансовые затраты на нее не так уж и велики. Правда, хозяин не сможет постоянно контролировать температурный режим теплоносителя на выходе, из-за чего обогрев контура несколько снижается. Также расширительный бак эпизодически остается открытым, значит, получается, что кислород имеет контакт с теплоносителем, из-за чего постепенно повышается риск развития коррозии.

Подведя итоги, стоит сказать, что специалисты рекомендуют данный тип схемы отопления только для тех частных домов, где люди живут время от времени, а не на постоянной основе, например, для дачи.

Дымоход

Любой котельное оборудование, в котором тепловая энергия производится путем сжигания топлива, должно быть оснащено дымоотводом. Как правило, дымовая шахта закладывается еще на этапе проектирования здания. Если стационарный дымоход в топочной не предусмотрен, то его следует смонтировать самостоятельно. Чаще всего для этого применяются сендвич-модули из нержавеющей стали, которые представляют собой двустенные, утепленные отрезки дымохода, которые легко собираются в единую конструкцию.

На рисунке показано три варианта обустройства дымохода для ТТ котельной установки.


Основные требования к дымоходу:

  • Сечение дымоотводящей трубы должно быть постоянным на всем протяжении. Для бытовых моделей это 150 – 200 мм 2 .
  • Не допускаются изгибы и наклоны дымохода. В случае крайней необходимости допускается смещение не более, чем на 1 м с уклоном участка не более, чем на 30°.
  • Стыка секций (сендвич-модулей) не должны проходить внутри перекрытия.
  • Высота дымохода должна обеспечивать разряжение в котле не менее 10 Па.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
