Снятие изоляции с проводов своими руками — обзор инструментов

Чем стриппер отличается от кримпера

Кримпер

Для получения полного качественного контакта отдельных элементов электрической схемы используется обжимной инструмент для опрессовки неизолированных и изолированных проводников. Кримпер это пресс-клещи, которые обжимом соединяют наконечник и гильзу в единую электрическую цепь. Порядок действий следующий:

  1. В режущую часть помещают кабель и снимают оболочку.
  2. Очищенный участок проводника вставляют в гильзу и размещают между матрицами нужного размера.
  3. Сжимая рукоятки, опрессовывают соединение.

При необходимости операцию повторяют несколько раз, сдвигая клещи вдоль наконечника. Действия кримпера отличаются от работы стриппера. Основное назначение кримпера – это образование надежного соединения кабеля с потребителем электроэнергии.

В комплектацию кримпера входят набор матриц. Они обеспечивают различие размеров сечения наконечников и их функциональность. Наиболее используемы пластины для обжима наконечников марки НШВИ и НШВ. Матрицы имеют цифровое обозначение сечения втулки и наконечника.

Для опрессовки многожильных кабелей и сечений 16 мм2 используют массивные клещи ПК-16У. Одиночные провода этой моделью не обжимают – мощное усилие на губках матрицы способствует его разрыву.

В соединениях проводов компьютеров используются полимерные RJ-45 разъемы, соединяющие витую пару проводов. Для обжима применяют кримперы со специальными матрицами, его выполняют в несколько этапов.

Особенно актуальны при обжиме клемм-ножны, где нельзя применять пайку деталей – утюги, микроволновые печи, электрические чайники, другие нагревательные приборы. Вместо кримпера можно использовать универсальный стриппер, с помощью которого снимают изоляцию и обжимают концы проводника круглого сечения.

Стриппер – удобство пользования

Лучшее и наиболее популярное приспособление для зачистки проводов, максимально упрощающее рабочий процесс. Инструменты представлены широким модельным рядом.

Принцип работы разных моделей

Механизм действия основан на обработке кабеля двумя подвижными ножами, имеющими полукруглую форму. Калибр среза настраивается под сечение провода, гарантируя точность насечки и отсутствие повреждения металлической жилы.

В зависимости от автоматизации процесса различают три типа стрипперов:

  • механический;
  • полуавтоматический;
  • автоматический.

Ручной стриппер. Съемник изоляции имеет простую конструкцию, используется для зачистки отдельных проводов.

Внешне механический стриппер похож на пассатижи. На внутренней поверхности прижимов есть несколько отверстий с лезвиями, предназначенными для среза оболочек у проводов разного типоразмера

Работа ручным стриппером не вызывает сложностей. Общая схема снятия изоляции:

  1. Определить диаметр провода.
  2. Подобрать соответствующее отверстие на губах прибора.
  3. Закусить кабель, нажав на ручки.
  4. Снять оплетку с провода, двигая стриппер по кругу.

Если выбрать гнездо меньшего диаметра, чем сечение провода, то есть риск повреждения жилы. При использовании большего отверстия – оплетка не будет удалена.

Плюсы ручного стриппера:

  • компактный размер и небольшой вес;
  • возможность обжать наконечник;
  • наличие нескольких зазоров под провода – обычно до семи с диапазоном значений 0,25-2,5 мм.

Полуавтоматический стриппер. Такой вариант более удобен на больших объемах работ. Полуавтоматический агрегат оснащен механизмом, не требующим прокручивания стриппера вокруг провода.

Достаточно подобрать ячейку под диаметр провода, настроить длину очистки от изоляции и прикусить кабель. Стриппер подрежет оболочку и сдернет ее без повреждения проводника

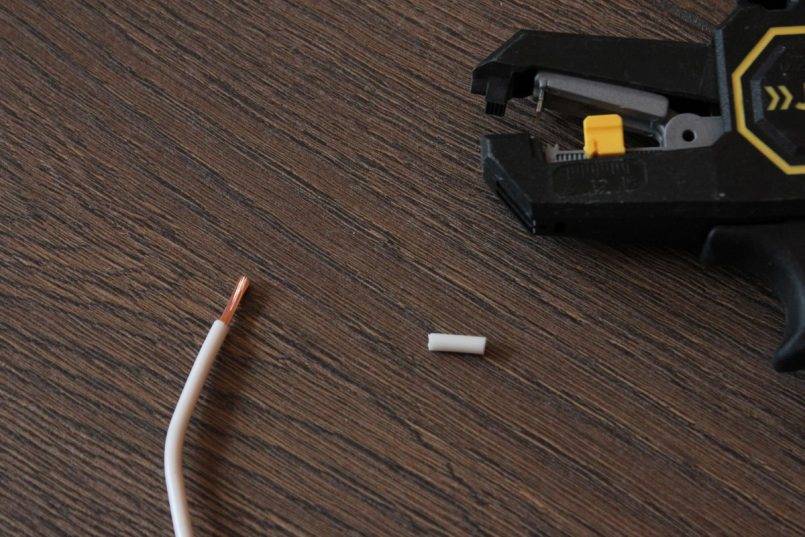

Автоматический. Инструмент максимально упрощает работу. Пользователю не надо подбирать диаметр сечения провода. В устройстве предусмотрено одно гнездо, размер которого автоматически подстраивается под заведенный кабель.

Стриппер подходит для снятия изоляции проводов сечением 0,2-6 мм.

Некоторые модели оснащены регулировочным винтом для настройки размера захвата под провода меньшего диаметра

Большинство автоматических стрипперов имеют расширенный функционал. Кроме прямой задачи они способны выполнять:

  • обжимку наконечников;
  • обрезку концов провода;
  • скрутку многожильных кабелей.

Автоматический стриппер способен зачищать провода с одинарной и двойной изоляцией. За один проход инструмент снимет только верхнюю оболочку. Для удаления нижней оплетки манипуляции надо повторить.

Параметры выбора стриппера

Покупать инструмент необходимо исходя из специфики деятельности. Перед походом в магазин необходимо сопоставить следующие критерии:

  • сферу применения – профессиональная или бытовая;
  • объемы работы – регулярное или периодическое применение;
  • навыки владения инструментами;
  • бюджет покупки.

Для профессиональных электромехаников однозначно лучше выбирать полуавтоматические или автоматические приспособления, предназначенные для зачистки большого количества кабелей. Высокая цена приборов оправдана скоростью и удобством работ.

Для очистки телевизионного, интернет-кабеля предусмотрен специальный стриппер. От обычного он отличается наличием дополнительных ножей для последующего монтажа F-разъема

Домашнему мастеру можно «обогатить» свой арсенал инструментов ручным стриппером. Если навыков работы с электропроводкой нет, то лучше выбрать полуавтомат – риск надреза жил сведен к минимуму.

Предпочтение следует отдавать проверенным производителям, гарантирующих безопасность материалов и долговечность работы инструмента. От дешевых моделей из низкокачественных сплавов и с пластиковым корпусом лучше отказаться.

Более подробно о том, как выбрать стриппер можно прочесть в этом материале.

Jokari

Нож простой и незамысловатой формы. Подобная ручка очень часто встречается у — Weicon, Haupa и некоторых NWS. Выполнена из однородного материала, без удобных прорезиненных вставок.

Имеет огромный колпачок защищающий лезвие. Пятка оригинальной формы и средних размеров, также имеет наклон. Напоминает по форме лодочку и приподнята с концов.

Сделана так, чтобы иметь возможность зарезаться в изоляцию прямо с середины кабеля. Иногда это бывает просто необходимо.

Снимает изоляцию аналогично других ножей и при этом имеет ценник в разы дороже, зачастую даже больше чем у Книпекс. Стоит ли переплачивать деньги решать вам. Когда есть выбор, можно остановить свой взгляд на более привлекательных моделях по дизайну.

ТАБЛИЦА СРАВНЕНИЯ

МаркаПяткаРучкаЦена
Красный LS-55МаленькаяПластик300 рублей
КВТ НМИ-01БольшаяДвухкомпонентная1000 рублей
Knipex KN 9855МаленькаяДвухкомпонентная3100 рублей
SataБольшаяДвухкомпонентная800 рублей
NWSМаленькаяДвухкомпонентная2200 рублей
JokariМаленькаяПластик3300 рублей

Ознакомиться с текущими ценами на сегодняшний день и выбрать необходимый вам нож электрика можно здесь.

Как зачищать провода правильно?

В этом процессе есть некоторые нюансы, не зная которых, можно допустить ошибки с необратимыми последствиями.

Зачищенный участок не должен выступать за пределы соединения. Если оставить оголенный провод открытым, человек может случайно коснуться его и пострадать от электрического удара.

Изоляцию с жилы нужно удалять со всех сторон. Обжатие остатков изоляции снизит надежность крепления.


Когда ошибка допущена в проводке транспортного средства, то под воздействием вибрации, в результате ослабления крепления, провод выпадет из соединения

Неправильная зачистка приведет к короткому замыканию и даже к воспламенению.

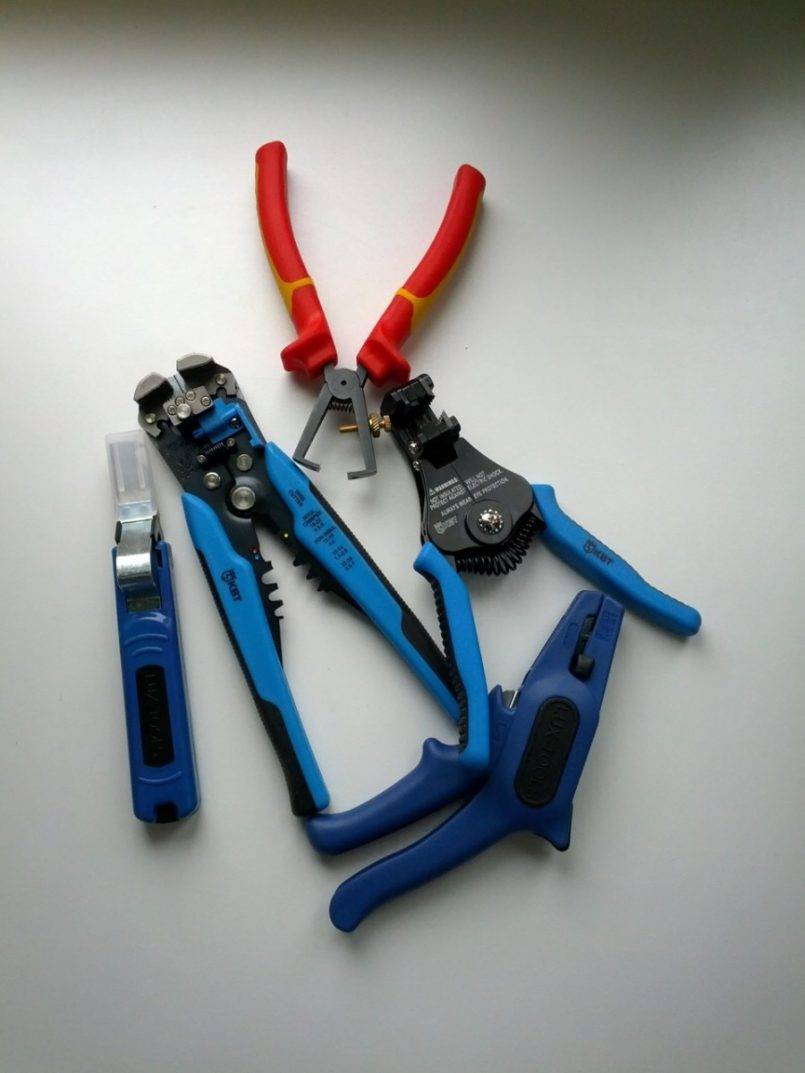

Краткий обзор модельного ряда

Если проанализировать инструмент для снятия изоляции, выпускаемый различными производителями, то можно заметить, что определенного деления на какие-либо категории не существует. Все стрипперы относятся к ручному электромонтажному инструменту, однако по форме, размерам, функциям они могут сильно отличаться.

Бытовые и промышленные зачистители проводов принято делить по степени автоматизации на 3 группы:

  • механические, требующие дополнительной настройки;
  • полуавтоматические, частично настраиваемые;
  • автоматические, не требующие регулировки.

По большей части это своеобразные клещи или кусачки с изолированными ручками и двумя «губами», движущимися за счет скрепляющего их шарнира. На «губах» располагаются отверстия различного диаметра или ножи, с помощью которых удаляется кабельная оплетка.

Строгой границы между категориями нет, как и нет единой конструкции механизма откусывания изоляции. Примеры популярных видов:

Перечислить все виды не представляется возможным – это огромный ассортимент от маленького устройства, помещающегося в ладони, до компактного станка, беспрерывно работающего на производстве. Но популярными остаются зачистители, которые удобно переносить в ящике для инструментов, комфортно держать в одной руке и при необходимости настраивать для разделки различного вида кабелей.

Но не забывайте учитывать, что кроме универсальных моделей существует немало специальных клещей – для оптоволокна, интернет-кабеля, силовых проводов, медных жил и др. Однако для домашних дел лучше приобретать универсальные – недорогие и многофункциональные.

Нож для электромонтера с пяткой

Данное изделие является одним из типов электромонтерского ножа. Его еще называют плужковым. Это удобное приспособление для удаления оболочки. У него короткий, загнутый внутрь клинок, на кончике лезвия есть специальное приспособление, которое и называют «пятка». Основное предназначение этой «пятки» — ограничивать глубину надреза, при работе с двойной изоляцией, когда требуется снять верхний слой оплетки, и не затронуть, при этом, изоляцию внутренних проводов.

Площадка на кончике лезвия облегчает продольное скольжение приспособления, при снятии верхнего слоя защиты и не дает острию зацепить внутренние провода. Устройство отлично подходит для кабелей с жесткими жилами (ВВГ), хуже снимает мягкую оболочку, типа ПВС, (она ухудшает скольжение пятки). В целом же – это полезный инструмент для удаления изоляции в работе электромонтера.

Как правильно зачистить провода от изоляции

Требования к зачистке проводов:

  • зачищенная (оголенная) часть должна полностью скрываться внутри соединения;
  • с поверхности жилы изоляция должна быть удалена со всех сторон.

Ошибки домашних мастеров:

  • Часто домашние мастера оставляют открытым оголенный провод. При случайном касании человек может замкнуть эти места и получить электрический удар;
  • Если на жилах остались фрагменты изоляции, то ее обжатие внутри может оказаться недостаточным для надежного крепления. При вибрации, например, электропроводка в автомобиле, соединение ослабнет, провод выйдет из клемм прибора, и возникнет короткое замыкание с массой. Может воспламениться транспортное средство.

Срезание изоляции с проводов с помощью ножа

Нож является самым распространенным инструментом, поэтому его используют наиболее часто. Оголять нужно не только отдельные проводники, но и кабели, в которых имеются несколько проводов. Поэтому на первом этапе прорезается кабель вдоль длины, разводят провода в разные стороны, а потом внешнюю оболочку срезают поперек. При необходимости эту операцию повторяют.

Чтобы зачистить провод от изоляции нужно установить лезвие почти параллельно жиле, а затем срезать тонкий слой изоляции. В дальнейшем слегка поворачивая проводник, производить срезания остальных тонких слоев. Повернув полностью на 360 °, добиваются полного срезания покрытия. Указанные действия легко выполнять, если требуется зачищать достаточно толстые провода.

При зачистке тонких проводов ножом нужно прорезать только слой изоляции.

Внимание! На поверхности проводника нельзя оставлять след от лезвия, так как именно в этом месте возникнет критическая зона. Проводник в случае сгибания подвержен излому.

После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки

После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки.

Толстые жилы кабелей для подвода высокой мощности очищают, подрезав пластик поперек, а потом вдоль. Тогда защитная оболочка снимается легко.

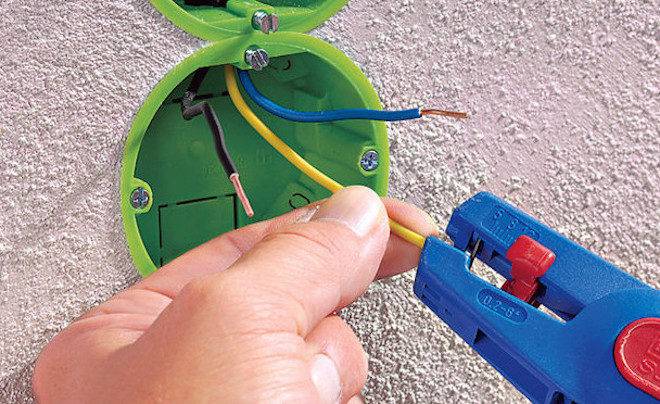

Удаление изоляции специальными приспособлениями

У профессионалов имеется довольно обширный набор вспомогательных приспособлений для снятия изоляции. Принцип их действия следующий:

  1. На инструменте выбирается подходящий ручей для оголения нужного проводника.
  2. Провод устанавливают в этот ручей.
  3. Сжимают рукоятки.
  4. Сначала происходит обжатие провода, а потом скребок снимает изоляционный слой.

На всю процедуру затрачивают не более одной секунды времени. Но такие приспособления имеют довольно высокую цену, поэтому их приобретают профессионалы, которым приходится в течение рабочей смены выполнять большой объем подобной работы.

Подробнее про инструмент для снятия изоляции (стрипперы) смотрите в этом видео:

Некоторые домашние мастера вопрос, как снять изоляцию с провода решают, изготовив самостоятельно простое приспособление. Для этого используют полоску металла (лучше всего кусок полотна от ножовки). На нем выполняют угловую прорезь под размер провода. Внутреннюю поверхность этой прорези затачивают, чтобы получить острые кромки.

О том как сделать приспособление для снятия изоляции с проводов смотрите в этом видео:

https://youtube.com/watch?v=RRXMhI_GWQs

При необходимости снять изоляцию с проводов каждый проводник зажимается в угловой прорези на нужную величину, а потом с усилием протягивается. В результате пластик легко снимается с металла.

В продаже иногда можно встретить специальные клещи, в которых имеются подобные прорези. Их обычно несколько, чтобы зачищать провода разных диаметров от изоляции. Для выполнения операции проводник зажимается в ручье, а потом просто протягивается в нужном направлении.

Бывают специальные гребенки для одно- и двустороннего снятия изоляции. Стоят они недорого, занимают немного места, срезают изоляцию довольно легко.

Некоторые умельцы пользуются бокорезами. Они тоже обжимают проводник с двух сторон. Протянув провод, можно быстро удалить пластиковую изоляцию.

Внимание! При использовании бокорезов нельзя сильно сжимать ручки. Можно легко перерезать саму жилу. Нужно приноровиться к усилию обжатия.

Нужно приноровиться к усилию обжатия.

Простые приспособления для зачистки

К простым или подручным средствам, которыми можно без труда произвести снятие изоляции, можно отнести обычные инструменты, которые есть в каждой домашней мастерской.

Здесь на первом месте, конечно, расположился нож, как наиболее часто применяемый в быту инструмент для удаления изоляции. Основное требование, которое предъявляется к ножам для разделки кабельной продукции – относительно небольшие размеры, короткое и прочное лезвие, а также не помешает, чтобы была изолирована рукоятка. Подойдут канцелярские и любые строительные ножи. Но и в этой категории есть специальные ножи, изготовленные с учетом специфики работы, — они имеют толстую диэлектрическую ручку и короткое прочное лезвие специальной формы, их всегда можно купить в строительном магазине по продаже электротехнической продукции или инструмента.

Снимать изоляцию из полиэтилена простых телефонных проводов лучше всего прогревая их жалом паяльника, так как изоляция легко плавится, а тонкий медный провод при этом не повреждается. Проделать эту же операцию с помощью ножа и не обрезать медные жилы достаточно сложно без опыта.

Очистить лаковое покрытие медного проводника можно с помощью мелкой наждачной бумаги, а также нагревая участок провода паяльником на таблетке ацетилсалициловой кислоты, при этом можно также сразу и залудить очищенное место будущего контакта, исключив возможность его окисления в дальнейшей эксплуатации.

Китайский красный нож LS-55


Ранее данный нож под каким только брендом не выпускался — КВТ, он же реплика Knipex первого поколения, Шток и другие. Сегодня подобный инструмент можно купить на базарах и китайских интернет магазинах AliExpress. Остальные фирмы перешли на другой дизайн. Правда некоторые уверены что КВТ и «Китай» это по-прежнему одно и тоже, только КВТ в два раза дороже.

Форму ручки этого ножа до сих пор имеют многие другие инструменты. Она полностью пластиковая и не имеет прорезиненных вставок. На конце ручки есть разрез для установки и хранения защитной крышки.

Это очень оригинальное и удобное решение, чтобы не потерять ее при работе и не искать после. В других более дорогих марках этого не хватает.

Если у вас большая ладонь, то нож может оказаться реально маловат, так как имеет наименьшую длину рукоятки среди остальных экземпляров. Однако при работе в шкафах небольших размеров это может быть существенным плюсом.

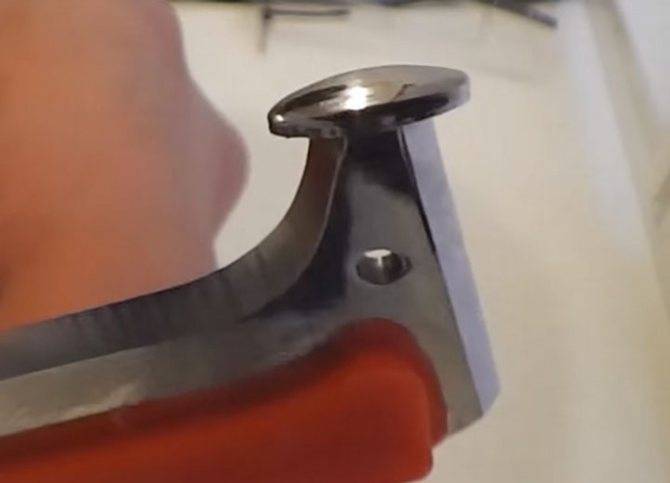

Лезвие не прямое и есть небольшой уклон. Пятка сделана довольно качественно:

  • каплевидная
  • не большая
  • края аккуратно обработаны
  • сварка на хорошем уровне

Один из существенных недостатков — зачастую может попасться тупое лезвие. С таким лезвием очень трудно сделать именно первый надрез. Изоляция больше заминается чем режется. Для облегчения этого процесса можно использовать пассатижи, а еще лучше тонкогубцы.

Это позволит надежно удержать кабель, слегка приподнять внешнюю изоляцию и самое главное убрать руку из зоны возможного попадания ножа при его соскальзывании.

Обжимаете конец кабеля плоскогубцами и заводите пятку под внешнюю оболочку.

Главное сделать начальный надрез, а дальше нож идет уже пошустрее. Рез «от себя», делать легче и безопаснее. А вот при работе «на себя» — он как правило жует изоляцию. Для облегчения попробуйте немного выгибать кабель, делая небольшую дугу.

Конечно покупку такого ножа лучше осуществлять вживую, у реального продавца. При этом сразу на месте проверить, как он снимает изоляцию, прихватив с собой кусочек кабеля. Если же достался тупой экземпляр, то можно попробовать его самостоятельно заточить. Не рекомендуется точить ножи электрика с пяткой с помощью гравера или бормашины с насадкой.

Вы можете легко испортить инструмент и перегреть кромку, особенно на больших оборотах. Лучше использовать алмазные надфили и доводить на заточных брусках. Возле пятки точить конечно не очень удобно, но при сноровке все получится.

Лезвие с наружной стороны, которым режете от себя — подтачиваете любым бруском наподобие стамески. А внутреннее — с помощью треугольных. Если уж совсем нет вариантов, то можно обойтись и автомобильной наждачкой с зернистостью 2500-3000. Доводится все дело ремнем и пастой гои.

Подобным образом можно подправлять и точить и более дорогие марки, тот же Knipex, если он затупился со временем.

Самое главное преимущество этого ножа — выгодное соотношение цена- качество. Он самый дешевый и если вы занимаетесь электрикой только у себя в квартире или дома, то это лучший выбор. Свои деньги он отработает на 100%. Главное проверить заточку. Многие профессионалы до сих пор используют такие ножи и не собираются переходить на книпексы.

Полуавтоматические инструменты

Полуавтоматические инструменты для зачистки проводов позволяют заметно упростить весь процесс и одновременно ускорить его.

Щипцы для зачистки проводов

Щипцы подобной конструкции – самый доступный на рынке вариант и, несомненно, пригодятся в домашнем хозяйстве. Они не предназначены для работы с проводами сечением более 6 мм2.

Выбирая дешевую модель, следует лично проверить ее работоспособность. Увы, качество китайских товаров невысоко, потому в половине случаев может достаться экземпляр, который будет либо слишком сильно сдавливать провод, подрезая жилы, либо наоборот проскальзывать по изоляции. Вдобавок долговечность дешевых моделей также под большим вопросом. Тем не менее, для разовых работ – вполне подойдет.

Цена – от 180 руб.

Впрочем, есть дорогие фирменные инструменты, которые лишены большинства перечисленных недостатков. Но и цена у них соответствующая – 10 тыс. рублей не предел.

Клещи для снятия изоляции

Это наиболее универсальный инструмент, который предназначен для снятия изоляции с проводов разного типа и разного сечения, под которое подстраивается автоматически. Хотя некоторые модели имеют еще и ручную подстройку для более качественной работы.

С их помощью удобно не только снимать изоляцию с концов, но и оголять произвольные участки. Также им под силу справится с проводами разного типа, включая плоские многожильные, витую пару и др.

Цена – от 800 руб.

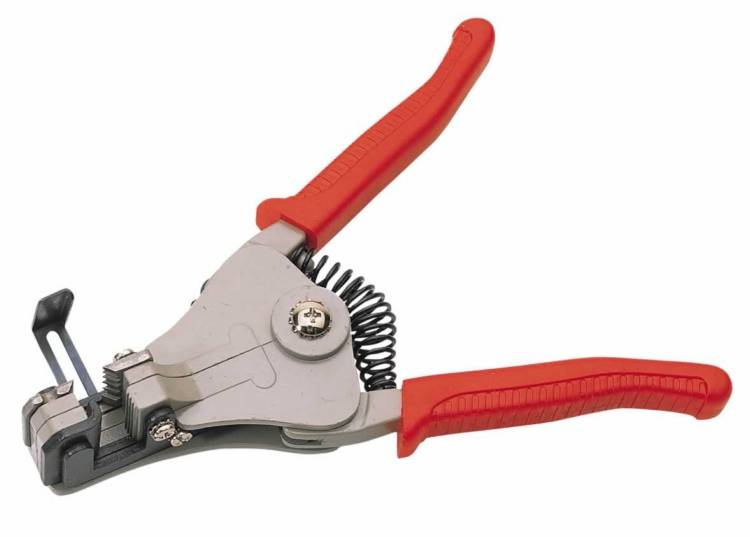

Клещи-автомат для зачистки проводов

А это устаревший тип клещей, хотя все еще популярный благодаря невысокой цене и более простой конструкции.

Среди недостатков – малое количество функций. Например, ими нельзя опрессовывать провода.

Цена – от 300 руб.

Ну а если магазин от вас сейчас далеко, то вот такая идея изготовления стриппера своими руками наверняка покажется вам не только забавной, но и полезной:

Также вам может быть интересно:
— Тест двух недорогих полуавтоматических стрипперов

Советы

  • В ограниченных условиях некоторые из электриков снимают изоляционный слой с помощью зубов. Этот способ можно считать безопасным, если провода не находятся под напряжением, однако процедура портит зубную эмаль. Поэтому лучше не прибегать к таким крайним мерам и всегда держать под рукой хотя бы пассатижи.
  • Изоляционный слой с коаксиального кабеля снимается в два этапа. Сначала мастера удаляют оболочку паяльником, пройдясь вдоль провода жалом. Потом верхняя часть убирается, и наступает работа с тонкой полиэтиленовой изоляцией жилы. Её можно зачищать и ножом, и стриппером.
  • Справиться с оболочкой эмалированных проводов поможет нож электрика (например, «Шток») или паяльник. Лезвие лучше использовать для жил с сечением более 0,2 мм2. Тонкие жилы могут легко повредиться при работе с ножом, поэтому лучше удалить покрытие паяльником. Ещё можно аккуратно убрать эмаль при помощи наждачной бумаги.
  • Нож всегда необходим для снятия бумажной изоляции, поскольку иные инструменты неминуемо повредят весь провод. Кроме того, разумно использовать лезвие, если нужно убрать оболочку с центральной части любого кабеля, а не с края.

Как правильно удалить изоляцию без брака?

Защитное покрытие любого многожильного медного провода должно быть двоякофункциональным: крепким и при этом эластичным. Другими словами, не допускать на медь влаги и последующего окисления провода и легко поддаваться частичному необходимому съему с жилы.  Вам поможет наша пошаговая инструкция, как правильно зачищать провода.

Какие повреждения стоит ожидать от непрофессиональной зачистки концевика провода?

  • уменьшение сечения проводника;
  • изломы части медных нитей в жиле и падение прочностной характеристики;
  • скрытые дефекты при использовании тупых зачистных устройств – от растяжки и сгибания;
  • потеря части медных ниток в многожилке;
  • загрязнение остатками изоляции токопровода.

Специальный нож с пяткой

Для снятия изоляции внешней чаще всего пользуются инструментом со специальной пяткой. Это специфический нож, который нельзя применить ни для каких других работ. Именно поэтому его приобретение будет выгодно в первую очередь профессиональному электрику, который регулярно сталкивается с подобными процедурами. Для домашних мастеров-любителей покупной инструмент имеет довольно высокую цену, а частота его применения в хозяйстве вовсе не оправдает трату на его покупку. По этой причине иногда нож для разделки кабеля изготавливают вручную из подручных материалов.

Обзор инструмента

Внешний вид приспособления с пяткой, купленного в магазине, обещает высокий уровень удобства в использовании. Нож оснащен прорезиненой рукоятью, позволяющей крепко удерживать его в руке. К тому же на резиновом покрытии имеются специальные насечки, благодаря которым оно не скользит и хорошо ложится в ладонь. Оказывает благотворное влияние и эргономичная форма многих моделей.

Лезвие таких ножей сделано из качественной стали, а также оно обоюдоострое, что облегчает распускание изоляции в обе стороны — от себя и к себе. На его конце приварена небольшая пластинка, именуемая пяткой, позволяющая безопасно зачистить кабель, не повредив внутренней обмотки. Ее размер варьируется в зависимости от толщины провода — нож с широкой пяткой подойдет только под толстый многожильный кабель, а вот инструментом с маленькой можно снять изолирующий слой с любого провода. Поэтому второй вариант, конечно, универсальнее.

Единственный минус таких ножей для зачистки проводов — это их цена. Для домашних электрических работ, которые случаются не так уж часто, такие приспособления будут неоправданно дороги, ведь их средняя цена колеблется в диапазоне 1000−1500 рублей. А вот для электриков приобретение окупит себя в кратчайшие сроки, позволив быстро и профессионально снимать изоляцию с плоского кабеля.

В продаже имеются ножи и без пятки. Они выглядят, как и обычные, либо же обладают небольшим крюком. Это тоже относительно удобно, да и цена на такие модели значительно ниже, однако их использование увеличивает риск повреждения других слоев изоляции.

Изготовление своими руками

Чтобы обойтись без крупных трат, можно изготовить нож для зачистки кабеля самому из подручных средств. Каждый мастер использует свои материалы, которые можно найти в гараже или кладовке. Однако приблизительный набор всего необходимого будет выглядеть так:

В первую очередь на кончике канцелярского лезвия бормашиной с алмазным микродиском вытачивается своеобразная ножка для будущей пятки, в которой выпиливается отверстие по размеру этой самой ножки.

После изготовления заготовки приступают к рукояти. В деревянной рейке пропиливают тонкое плоское отверстие, в которое вставляют само лезвие. Далее брусок задвигают в алюминиевый профиль и фиксируют винтом для надежности крепления. На этом этапе работу по самостоятельному изготовлению инструмента электрика можно считать завершенной.

Если в качестве исходника берется стамеска или резак, то количество шагов работы значительно уменьшается — они идут с уже готовой удобной ручкой, поэтому остается только обработать режущую часть и припаять пятку.

Для кабеля круглого сечения различного диаметра применяются специализированные инструменты — стрипперы. Они напоминают плоскогубцы с отверстиями разного размера. Провод вкладывают в наиболее подходящее и прижимают рукояти. Внешняя изоляция надрезается и легко стягивается с внутренних жил.

Использование стрипперов сильно уменьшает вероятность нарушения целостности внутреннего изолирующего слоя, но только при условии правильного выбора диаметра отверстия. Если подобрать большее, чем толщина кабеля, то снять изоляцию не получится, а намного меньшее прорежет несколько слоев обмотки.

Другие приспособления

После удаления внешнего слоя изоляции обычно требуется снять и часть внутреннего, например, чтобы припаять к плате или прикрутить к клеммам. Эта манипуляция будет сложнее, так как внутренняя обмотка окружает обычно многожильный провод, который состоит из тонких медных жилок, скрученных вместе. В этом случае понадобится такой вид инструмента как съёмник или стриппер.

Их устройство располагает несколькими лезвиями разной длины и формы, но основным элементом является зажим, при помощи которого можно выполнять круговые надрезы изоляции кабелей с разными сечениями. Такими инструментами удобно пользоваться, так как можно вручную выбрать нужный диаметр и не опасаться за повреждение проводника. Для этого кабель фиксируется в зажиме, а съёмник изоляции прокручивается вокруг него.

Стриппер — вид инструмента для снятия изоляции, который хорошо известен электромонтёрам. Им очень удобно работать с проводами разного диаметра, снимать как верхний защитный слой, так и внутренний, регулируя глубину реза. Легко проводить зачистку тонкого кабеля. Часто стриппер оснащают дополнительными приспособлениями, с которыми он становится по-настоящему многофункциональным прибором.

Нож с клювом наделён определённой спецификой. Не все электромонтёры применяют его в своей работе. Для многих он удобен, но не для всех. Лезвие имеет плавную форму изгиба, пятка отсутствует. Внутренняя кромка в виде клюва даёт возможность делать круговые надрезы изоляции перед её удалением

С осторожностью, так как пятка отсутствует, можно применять его и для разрезов вдоль провода. Чаще таким приспособлением пользуются опытные электрики, так как глубина разреза регулируется вручную. Нож с крючком относится к профессиональным инструментам

У него прямое и короткое лезвие, на конце оснащённое крючком. Заточенная кромка или вообще отсутствует (отточен только крючок) или находится на другой стороне в виде дополнения. Приспособление удобно использовать для очистки изоляции почти на всех видах проводов

Нож с крючком относится к профессиональным инструментам. У него прямое и короткое лезвие, на конце оснащённое крючком. Заточенная кромка или вообще отсутствует (отточен только крючок) или находится на другой стороне в виде дополнения. Приспособление удобно использовать для очистки изоляции почти на всех видах проводов.

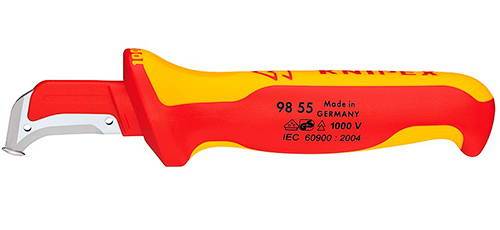

Knipex KN 9855


Книпекс является одним из самых дорогих экземпляров. По функциональности он немногим отличается от своих более дешевых собратьев, но у него есть вещь за которую вы собственно говоря и переплачиваете — это его брендовость. Покупая любой из ножей, на первый взгляд не сразу можно отличить какая марка перед вами. Приобретая Knipex вы сразу поймете, что перед вами именно он. Стилистика и дизайн дает о себе знать и его трудно перепутать с другими. Брака у этого инструмента очень мало и работать с таким ножом можно долгие годы. Нельзя встретить грубейших дефектов присущих другим производителям. Пятка приварена всегда ровно и надежно.

Удобной каплевидной формы. Именно под ее размер и форму подгоняют все остальные марки, когда собираются их доработать. Даже если обнаружатся какие-либо косяки, обменять у официальных поставщиков инструмент Knipex проще всего.

Единственное неудобство может вызвать лезвие, которое со временем все же затупится. Особенно если вы будете стругать им изоляция наподобие строительных ножей.

Поправить его можно методами как описывалось выше. После чего, он опять будет вам служить верой и правдой.

Правда из-за формы ножа могут возникнуть определенные проблемы. Первоначально будет мешать наплыв на рукоятке, но при желании его можно немного сточить.

Но больше всего трудностей вызывает пластиковая защита лезвия, которая находится сверху и мешает сохранить заводской угол. Если вам необходима данная защита, придется угол немного изменить. Резать от этого нож не перестанет, главное чтобы лезвие было острым. При желании сохранить «заводские настройки» можно сточить и пару миллиметров пластика.

Чаще всего портится внешняя сторона лезвия, та что предназначена для зачистки от себя. Связано это с тем, что при неаккуратной работе внутри электрощитовых, нож может сорваться и этой стороной удариться в какое-либо препятствие.

Ну а в целом, это лучший нож электрика из всех представленных особенно для зачистки жестких и ГОСТовских кабелей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
