Преимущества коллекторных шкафов для отопления

Схемы монтажа

Вариантов обвязки очень много. Чтобы подключить твердотопливный котел отопления своими руками, лучше использовать самые простые из них. Даже если простые схемы не подходят, то знание принципов работы системы позволит создать собственный проект.

Система открытого типа

Такие решения лучше всего подходят для отопителей на твердом топливе. Объясняется это максимальной безопасностью системы. Если внутри нее произойдет резкое повышение температуры, то контуры все равно останутся герметичными и работоспособными. Кроме того, отопление с естественной циркуляцией не нуждается в электропитании.

К недостаткам этой схемы следует отнести следующие моменты:

1. Внутри системы свободно поступает кислород, ускоряющий образование коррозии на трубах.
2. Нужно постоянно пополнять уровень жидкости в контурах, так как она испаряется.
3. Теплоноситель в трубах имеет неравномерную температуру.

Но эти недостатки незаметны на фоне простоты, минимальной стоимости и очень высокой надежности системы. При монтаже котла по такой схеме следует учитывать то, что вход теплового агента в котел должен находиться минимум на полметра ниже радиаторов. У труб также должен иметься уклон.

Нужно будет рассчитать гидродинамическое сопротивление всех элементов системы, а во время монтажа свести к минимуму количество арматуры различного типа. Расширительный бачок следует крепить в самой верхней точке.

Закрытый отопительный контур

Подключение твердотопливного котла к закрытой системе отопления будет безопасным только в том случае, если на обратном трубопроводе установить мембранный расширительный бачок. Последний будет выполнять 2 функции: препятствовать доступу кислорода в систему и не допускать испарение теплоносителя.

При использовании этой схемы нужно помнить о следующих моментах:

1. Емкость бака с мембраной должна быть не меньше 10% от емкости воды в системе.
2. Трубу подачи придется оснастить предохранительным клапаном.
3. В верхней точке нужно установить воздухоотводчик.

Дополнительные элементы системы придется докупать. Производители тт котлов редко комплектуют свою продукцию ими. Например, у котлов «Корди» предусмотрены места для крепления дополнительного оборудования, но самых элементов в комплекте нет.

Закрытая система относительно надежна, но не отличается равномерной температурой жидкости на разных участках. Проблема решается включением в схему циркуляционного насоса. Он обеспечит принудительное движение теплоносителя. В этом случае требования к уклонам труб в контурах и уровню монтажа теплогенератора становятся минимальными. Преимущество такой схемы в том, что в случае отключения электроэнергии задействуется байпас, обеспечивающий гравитационное движение жидкости, то есть система продолжит функционировать.

Помпу следует устанавливать на обратке перед входным штуцером котла. За счет меньшей температуры теплоносителя, идущего по обратной магистрали, насос будет работать с меньшей нагрузкой. Кроме того, это должно повысить уровень безопасности.

Подключение через коллекторы

К такой схеме прибегают в тех случаях, когда нужно к одному нагревателю подключить сразу несколько веток труб. Например, основной контур с радиаторами на стенах и дополнительный для теплого пола. Здесь без применения коллекторов не обойтись. Они нужны для балансировки системы. Если ее не сделать, то жидкость будет идти туда, где меньше сопротивление. В результате одни участки отопления будут горячими, а другие — холодными.

При использовании коллекторов можно подключить сразу несколько помп для обеспечения равномерной доставки воды потребителям. Кроме того, можно регулировать ее подачу. Главный и единственный минус такой схемы — усложнение конструкции, что влечет за собой увеличение финансовых затрат.

Отдельно следует упомянуть обвязку с применением коллекторов и гидрострелки. Она отличается от обычной схемы тем, что дополнительное устройство играет роль посредника. Стрелка имеет вид трубы, одновременно подключенной к входному и выходному патрубкам отопительного котла.

Модификации распределительных гребенок

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.

Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.

На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:

• расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
• термодатчиками, призванными контролировать температуру каждого отопительного прибора;
• воздуховыпускными клапанами автоматического типа для слива воды;
• электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.

Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.

Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам

Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:

1. Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
2. Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
3. Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».

Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.

Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.

Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.

Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший

Виды коллекторных шкафов

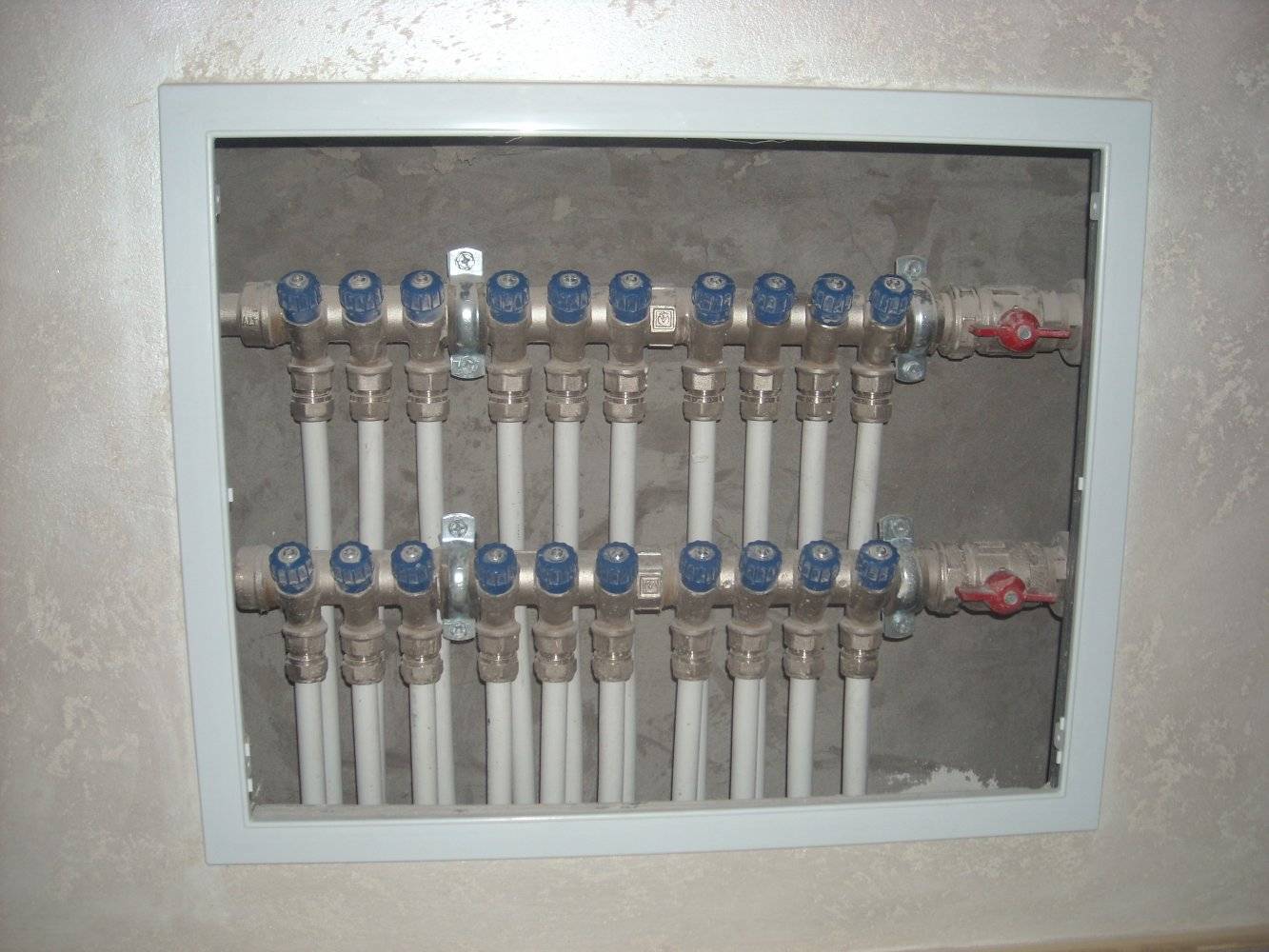

Встроенные коллекторные шкафы

В зависимости от конструктивных особенностей, коллекторные шкафы для отопления подразделяются на два вида: встроенные и наружные. Боковые сегменты изделий регулируются по глубине, что обеспечивает возможность монтажа в стены с разным показателем толщины. С обеих сторон короба имеются служебные входы для труб разного сечения, что упрощает установку.

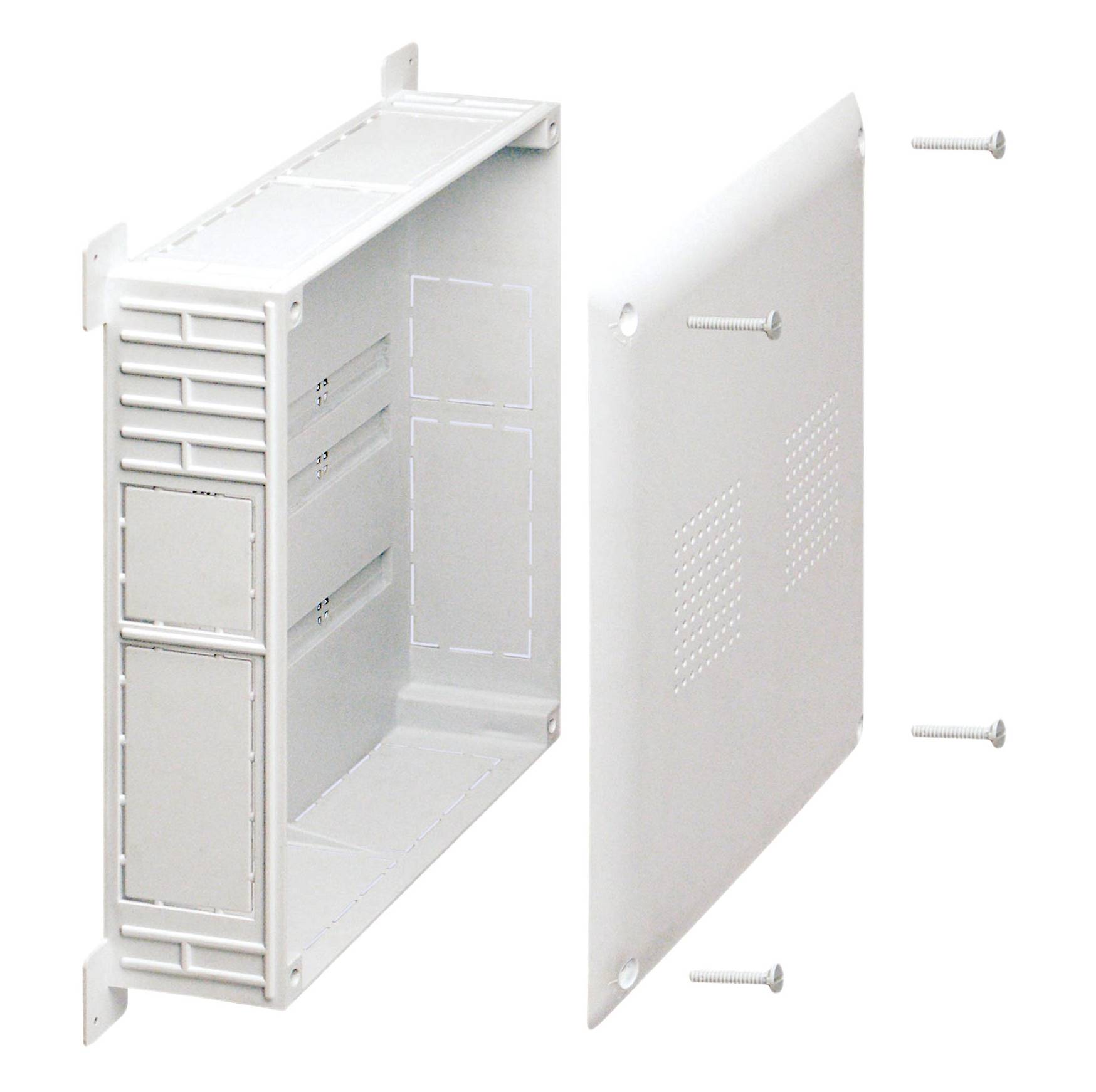

Встроенные

Встроенный шкаф для коллектора теплого пола представлен сегментом моделей, устанавливаемых в нишах под обшивкой из гипсокартонных листов, а также внутри строительных конструкций.

Шкафы оснащены съемными крышками. В боковинах имеются щели, предназначенные для вывода труб и элементов крепления. Коробы снабжены выдвижными ножками.

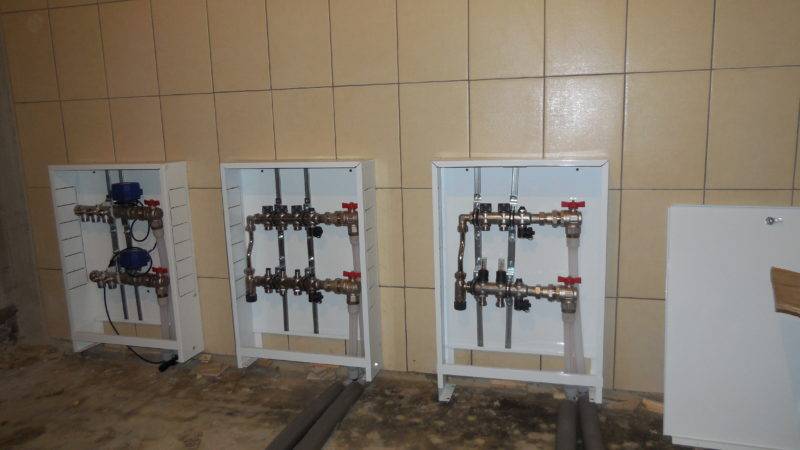

Наружные

Наружный коллекторный шкаф

Необходимость монтажа наружного короба возникает, если показатель толщины перегородки или стены в месте установки меньше его размера. Ограничение на обустройство ниш объясняется риском нарушения конструкции несущей стены, что влечет ослабление многоэтажного дома в целом. Иногда выборка ниши невозможна по причине большой твердости материала. В этом случае незаменимы наружные модели. Цена на них выше, так как требуется отделка боковых стенок и использование дополнительных элементов при монтаже и креплении.

Наружные коллекторные шкафы могут быть настенными и напольными в зависимости от способа крепления. Настенные коробы отличаются упрощенной установкой. Снятие внешней облицовки при этом не требуется. Также имеются ножки. Изделие обладает эстетичным внешним видом и остается незаметным после установки.

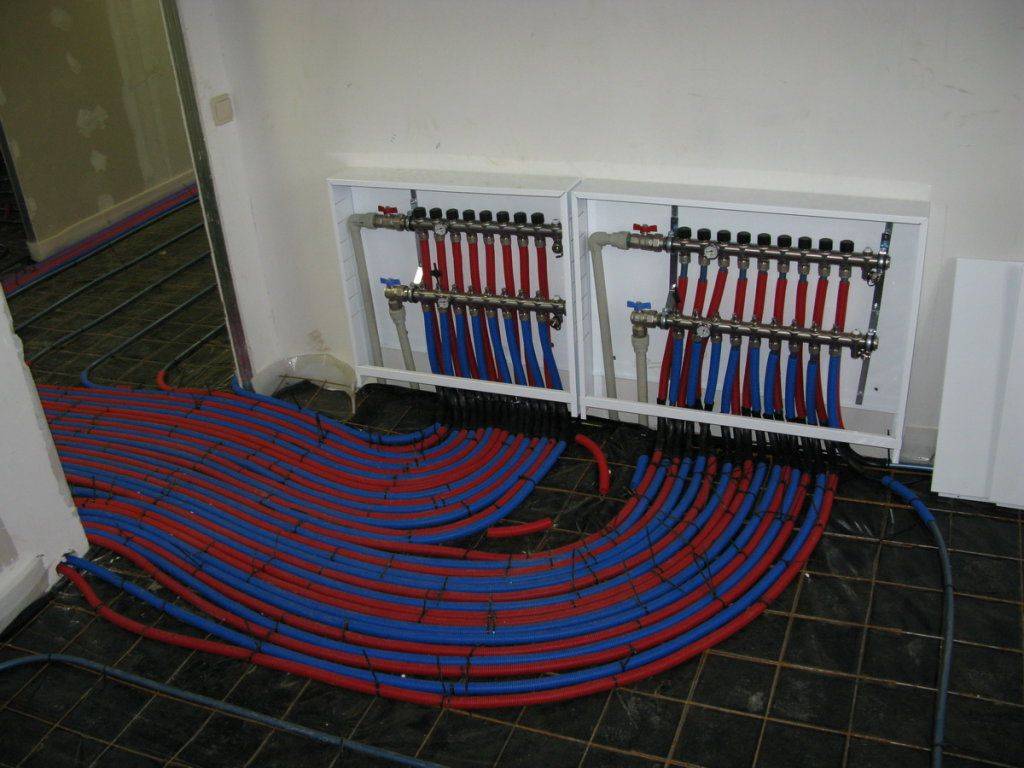

Монтаж коллектора теплого пола

Монтаж коллектора и подключение контуров тёплого пола

Watch this video on YouTube

Собрав основные элементы, можно переходить к монтажу и подключению коллектора тёплого пола. Процесс состоит из нескольких шагов:

• Расположение и место установки. Стандартная высота крепления коллектора на стене от основания пола составляет 500 — 1000 мм, ниже устанавливать не следует, так как соединять с ним трубы пола будет затруднительно. Кроме того, он должен размещаться так, что длина всех петель было одинаковой, и к нему должен быть свободный доступ, лучше посередине комнаты.
• Установка шкафа для коллектора. На запланированном участке производится монтаж коллекторного шкафа, обычно его размер 1 на 1 м, с толщиной стенок 12 см. Он может размещаться в оборудованной нише или закрепляться прямо на стене. Поверхность стены должна быть ровная, иначе возможны сбои в работе конструкции.

Крепление гребёнки в коробе. Шкаф оснащён специальными направляющими, их можно передвигать на требуемое расстояние, это зависит от длины коллектора. На них имеются крепежи — болты, с помощью которых и фиксируется устройство в коробе.

Монтаж насоса и клапанов (двух или трёхходового) осуществляется согласно запланированной схеме. На трубе подачи, которая идёт от котла, сначала монтируется клапан имеющий термоголовку, затем устанавливается насос на фланцы с накидными гайками, он должен размещаться между клапаном и коллектором. Нельзя производить монтаж насоса перед запорной арматурой, тогда клапан не будет функционировать, и вода пойдёт не правильно.

Подключение ТП к коллектору

Подключать контуры тёплых полов к отводам гребёнки надо при помощи резьбового соединения под евроконусом. Чаще, евроконус имеет диаметр 17 мм, при том, что шланг пола 16 мм. Поэтому, потребуется откалибровка его под данный размер. Затем:

на трубку необходимо надеть накидную гайку, вставить обжимное кольцо и упорную втулку;

в ручную подсоединить конец шланга к штуцеру гребёнки;

окончательно затянуть двумя ключами — одним осуществляется фиксация шестигранника на штуцере, другим затягивается соединение.

Настройка коллектора

Коллектор для теплого пола. Три способа настройки расходомеров.

Watch this video on YouTube

Процесс настройки коллектора для водяного тёплого пола делается согласно следующей инструкции:

• удаление колпачка с запорной арматуры;
• закрепление вентиля шестигранником;
• определение числа оборотов для конкретной петли;
• прокручивание вентиля на вычисленное количество раз.

Остальные контуры тёплого пола настраиваются также.

От того, на сколько точно сделана настройка, зависит срок службы и качество работы пола.

Разновидности

Коллекторные шкафы бывают 2 типов:

• встраиваемые устройства — размещаются в нишу, сделанную в толщине стены либо спрятанную под облицовку из гипсокартона либо вагонки. Обычно, у этих моделей боковые стороны не красятся, поскольку на них находятся выводные и крепежные пролеты. Обычно углубленность устройства составляет 120 мм, ширина обладает 465-1900 мм, а высота почти 650 мм. Для упрощения обозначения на нише и с целью расположения различного размера коллектора в шкафу, определенные встраиваемые приспособления оснащаются выдвигаемыми ножками. Применяя эту опцию, возможно поднять высоту конструкции до 100 мм;
• шкаф коллекторный наружный — такие модели наиболее просты в размещении, так как крепятся на поверхность стены. По бокам, сооружение покрывается специальным стойким к коррозии средством или краской из порошка. Выводные щели первоначально застилаются легко снимаемыми металлическими накладками. Настенный шкаф коллекторный наружный имеет размеры почти идентичные параметрам встраиваемых конструкций. Выполнимость корректировки по высоте при помощи выездных ножек тоже существует.

Встроенные шкафы пользуются наибольшим спросом, ведь они малозаметны, не омрачают внешний облик помещения, удобны в использовании. Шкафы выкрашены белым тоном, у встроенных оформляется лишь лицевая панель. На двери ставят крепкие замки с целью несанкционированного проникновения к системе.

Советы по расположению короба

В помещении подбирают место для установления шкафа, и для коллекций труб напольного перекрытия, они должны иметь примерно одинаковую длину – 70 см. Коллектор скрывают в шкафу, который обладает металлическим коробом (или из крепкого пластика), его прикрепляют к стене в углубление. В середине имеются вертикальные планки, устанавливающие по ширине главного устройства. На нем производится подключение контуров и других элементов теплоснабжения помещения, монтируется дополнительное оборудование.

Закрепив его проводят вводную горячую воду и возвратную. Подающая труба служит для поставки горячего носителя от общего центрального отопления. Возвратная отвечает за отвод остывшей воды в нагревательном устройстве, там она вновь подогревается.

Коллектор из полипропиленовых труб

Если для изготовления используются трубы из полипропилена, стоит обратить внимание на наличие в них армирующего слоя. При его отсутствии пластиковая конструкция может быть подвержена деформации от присутствующего температурного режима

Подробный технический процесс сборки коллекторной группы:

Сборка коллекторной гребенки из полипропиленовых труб

Смесительные узлы из полипропилена имеют важное преимущество перед металлическими «собратьями» – небольшую стоимость. В остальном придется примириться с рядом недостатков:

• Полипропиленовые коллекторы монтируют в системы с малым количеством отводов (не более 5 штук);
• Нельзя установить расходомеры;
• Требуется защитный ящик большего размера из-за массивности конструкции;
• Обязательно обладать набором профильных инструментов и навыками пайки.

Сборка распределительного колектора из отдельных элементов

Для тех, у кого нет в наличии специальных инструментов, можно собрать гребенку из отдельных готовых элементов. Лучше подбирать комплектующие одного производителя.

Контуры подсоединяют по выбранной схеме, придерживаясь главного правила – трубы с теплым теплоносителем, крепят наверху. Трубы с остывшим теплоносителем, закрепляют снизу.

На финишном этапе необходимо произвести опрессовку и контрольный запуск отопления для своевременного определения скрытых или явных недостатков сделанной конструкции.

Разновидности

Коллекторные шкафы бывают 2 типов:

• встраиваемые устройства — размещаются в нишу, сделанную в толщине стены либо спрятанную под облицовку из гипсокартона либо вагонки. Обычно, у этих моделей боковые стороны не красятся, поскольку на них находятся выводные и крепежные пролеты. Обычно углубленность устройства составляет 120 мм, ширина обладает 465-1900 мм, а высота почти 650 мм. Для упрощения обозначения на нише и с целью расположения различного размера коллектора в шкафу, определенные встраиваемые приспособления оснащаются выдвигаемыми ножками. Применяя эту опцию, возможно поднять высоту конструкции до 100 мм;
• шкаф коллекторный наружный — такие модели наиболее просты в размещении, так как крепятся на поверхность стены. По бокам, сооружение покрывается специальным стойким к коррозии средством или краской из порошка. Выводные щели первоначально застилаются легко снимаемыми металлическими накладками. Настенный шкаф коллекторный наружный имеет размеры почти идентичные параметрам встраиваемых конструкций. Выполнимость корректировки по высоте при помощи выездных ножек тоже существует.

Встроенные шкафы пользуются наибольшим спросом, ведь они малозаметны, не омрачают внешний облик помещения, удобны в использовании. Шкафы выкрашены белым тоном, у встроенных оформляется лишь лицевая панель. На двери ставят крепкие замки с целью несанкционированного проникновения к системе.

ВстраиваемыйНаружный

Габариты конструкции и материалы изготовления

Корпуса шкафов изготавливаются из высококачественного термостойкого пластика или прочной листовой стали толщиной не менее 1 мм. Защиту последних от коррозии обеспечивают оцинковка, порошковые или полимерные покрытия. В стандартном исполнении корпуса имеют белый, бежевый или светло-серый цвет.

Размеры этих устройств подбираются с учетом индивидуальных потребностей. У встраиваемых и настенных моделей они в целом совпадают и варьируются в пределах 120 мм по глубине, 650 мм — по высоте, от 465 до 1900 мм — по ширине. Изменить высоту размещения помогают ножки, при необходимости поднимающие конструкцию на 100 мм.

Помимо габаритов или типа исполнения при выборе шкафов для отопления учитывается соответствие рекомендуемого количества размещаемых коллекторов фактической планировке. Число выводных отверстий должно совпадать с количеством выходов труб, включая подающую и выходную магистрали отопления. Внутри шкафа должны свободно помещаться основное и дополнительное оборудование

Отдельное внимание обращается на тип, положение и направление открытия дверей, чаще всего съемных, устанавливаемых слева или справа в зависимости от потребностей владельца

ГабаритыМеталлическийПластиковый

Части коллекторного шкафа

Коллекторный шкаф для водяного теплого пола входят две главные составные части:

• Насосно-смесительный узел;
• Коллекторный блок.

Насосно-смесительный узел

В насосно-смесительном узле происходит смешивание горячей воды поступающей в систему водяного теплого пола, с остывшей водой уже прошедшей через трубопровод системы. Смешивание происходит благодаря крыльчаткам насоса.

Насос подает смешанную теплую воду в трубопровод системы. Вода, проходя по трубопроводу, отдает тепло помещению и охоложенная поступает обратно в насосно-смесительный узел коллекторного шкафа.

Ручная настройка тепловой мощности производится балансировочным клапаном. Балансировочный клапан регулирует расход остывшей воды в системе. Для обогрева небольшого помещения балансировочный клапан открывается, для большого помещения закрывается.

Температуру в системе регулирует термоголовка, а контролирует температуру термодатчик. Термоголовка открывает или закрывает клапан на магистрали, подающей горячую воду.

При прекращении подачи воды открывается перепускной клапан и вода циркулирует через свободный байпас.

В простой сборке коллекторного шкафа температура пола регулируется вручную. Для автоматической регулировки применяются сервоприводы вместе с комнатными термостатами. Сервопривод получает сигналы с термодатчика и в автоматическом режиме закрывает или открывает клапан обратного коллектора, и движение по трубопроводу пола регулируется.

За регулировкой воды поступающей в трубопровод системы и воды, из трубопровода возвращающейся отвечает коллекторный блок коллекторного шкафа.

Коллекторный блок

Коллекторный блок собирается из двух рядов байпасов. Один ряд байпасов регулирует поток теплой воды, второй ряд регулирует поток остывшей воды. Первый ряд называется прямой ряд коллекторов, второй – ряд обратных коллекторов.

Характеристики насосно-смесительного узла

• Максимальное рабочее давление: 10 Бар;
• Максимальная температура воды: 90°C;
• Рабочий диапазон температуры: 20-60 °c;

Характеристики коллекторного блока

• Диаметры труб: 1” (Дюйм) или дюйм с четвертью;
• Количество входов/выходов от 3 до 12;
• Давление рабочее 10 Бар;
• Максимальная температура воды 120°C.

На этом все! Ходите по теплому полу!

• Полистирольная система теплый пол
• Обогрев пола в квартире и доме: типы обогрева полов
• Стяжка для теплых полов: варианты, толщина и растворы
• Три применения нагревательного кабеля: обогрев кровли, пола и труб
• Бетонные и настильные системы теплого пола

Виды и принцип работы

Коллекторные устройства различаются по материалу из которого они изготовлены — латунь, пластик или нержавеющая сталь. А также по виду клапана:

1. С двухходовым — особенность конструкции состоит в непрерывном подогреве теплоносителя. Подача нагретой воды осуществляется постоянно, а запорная арматура регулирует её объём. В итоге, поверхность прогревается равномерно, при этом не возможен перегрев системы. Но такая модель не подходит для комнат, площадь которых больше 200 м2.
2. С трёхходовым — универсальное оборудование, рекомендовано для помещений большого размера. По технологии допускается установка с сервоприводом (предлагаем узнать более подробно все о сервоприводах) и различной автоматикой. Клапан способен создавать оптимальное рабочее давление, производить регулировку температурного уровня и количества подаваемого теплоносителя.

Виды

Кроме того, коллекторы бывают 4 видов:

1. Простой — трубка с запорной арматурой, имеющая внутреннею и наружную резьбу. Модель дешёвая, но отсутствует функция для настройки системы. Для установки такого коллектора на тёплых полах, требуются дополнительные элементы.
2. Оснащённый выходами с вентиля для регулировки, и клапанами для подсоединения контуров — китайское устройство. Не редко конструкция протекает, но ремонт не сложен, достаточно поменять прокладку. Расстояние между подающей и обратной трубой не совпадает с евростандартами, поэтому требуются различные приспособления.
3. С регулирующими кранами и евроконусами — дорогая модель. В ней нет шаровых кранов, но есть фитинги и настроечные вентиля, на них можно установить сервопривод, который будет осуществлять регулировку температуры в магистрали.
4. С расходомерами — они расположены на подающей трубе коллектора, а на обратной размещены гнёзда для сервоприводов. Такой прибор предназначен для тёплых полов имеющих различную длину контуров, наличие расходомеров позволяет регулировать объём теплоносителя в каждом контуре.

Любая модель оборудована отводами для спуска воды и воздуха.

Принцип работы

Общий принцип функционирования узла, вне зависимости от вида клапана (двух или трёхходовой), заключается в распределении потока воды по петлям греющего пола, которая циркулирует под воздействием насоса. Количество теплоносителя поступающее в каждую ветку регулируется механически или автоматически — сервоприводом.

Процесс работы выглядит так:

1. Теплоноситель нагретый до 60 — 80 градусов подаётся от источника в гребёнку через термостатический клапан;
2. От распределителя поступает поток охлаждённой воды из обратки;
3. Запорная арматура имеет головку, которая регулирует температуру жидкости;
4. Смешанные два потока подаются в смесительный насос, затем происходит распределение воды по трубопроводам.

Можно ли сделать коллектор отопления своими руками

Иногда случается так, что автономное отопление в вашем собственном доме работает не очень эффективно. Вроде бы и мощность котла подобрана правильно, и трубная разводка изготовлена грамотно, и все монтажные работы проведены на профессиональном уровне, а температура в доме не такая, как вам хотелось бы. Что делать в таком случае? Выход один – установить распределительный коллектор. Кстати, нет необходимости покупать его в готовом виде, конструкция коллектора не очень сложная, так что самостоятельно его сделать не самая большая проблема. Итак, в этой статье мы будем отвечать на один вопрос, как сделать распределительный коллектор своими руками?

Принцип работы коллектора

Обогрев пола происходит следующим путём: поступающая по трубам вода отдаёт тепло в окружающее пространство. Тёплый пол может быть основной отопительной системой в доме и вспомогательной. При этом коллектор – эргономичный прибор, эксплуатация которого не требует особых знаний и подготовки. Работа при таком способе обогрева помещения организовывается следующим образом:

• теплоноситель с температурой 60–80 градусов поступает от источника теплоснабжения через термостатический клапан в коллектор.
• от распределителя поступает такой же поток теплоносителя, что и от термостатического клапана. Разница только в температуре обратки ­ она ниже температуры поступающей жидкости.

• клапан оборудован специальной головкой, регулирующей температурный показатель от 20 до 70 градусов.
• в подающий коллектор, расположенный внизу, прибывает теплоноситель, который уже немного охладился. Небольшая часть воды проникает в распределитель, а потом реверсируется в первичный контур.
• смешавшиеся 2 потока подаются на смесительный насос, а после ­ распределяются по секторам циркуляционной системы.
• по той причине, что выполнить контуры одинаковой длины и с одинаковой отопительной нагрузкой не представляется возможным, необходима балансировка термостатического клапана. Если же оставить трубы разными, то вода из длинной трубы будет значительно отличаться от жидкости из короткой трубы (в длинной холоднее). Баланс достигается при настройке желаемой температуры подачи жидкости и регулировке головки.
• расходомеры отвечают за корректировку отопительных контуров. Они задают уровень потока воды через контур. Также настройка системы отопления происходит при помощи расходометров. Общее устройство коллектора выглядит так:
