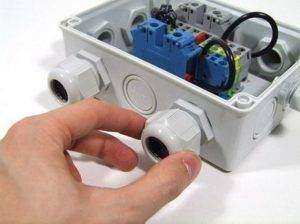

Назначение и устройство коробки уравнивания потенциалов

Конструкция шины

Для защиты от воздействия потенциалов, правилами ПУЭ предусмотрены стандарты монтажа 2-х систем — общедомовой и местной. Первая содержит связанные между собою контуры заземление, основная защитная шина, стальные сооружения квартиры и молниезащитные сооружения. При безошибочном проведении обвязки компонентов, угроза от разности потенциалов не наступит.

Шина выравнивания

Однако в сегодня многие собственники квартир, оборудуют собственные жилища пластмассовыми трубопроводами, которые сейчас пришли на смену стальным. В приведенном варианте, основной заземляющий контур нарушается. По этой причине, из-за абсолютной токовой непроходимости тока пластмассой, сможет проявиться разница потенциалов между разными контурами.

Вам это будет интересно Особенности люменов и люксов

К небезопасным режимам при происхождении разницы потенциалов, можно отнести то, что эта разница значительно растет пропорционально длине участка.

Для корректировки проблемы выполняют установку вспомогательного парка оснащения защиты от потенциалов. В представленную систему включаются коробка уравнивания (КУП), в ней размещена шина (ШДУП).

Обратите внимание! Тип комплекса уравнивания выбирают, отталкиваясь от определенного вида строения. К вышеуказанной коробке присоединяются разные стальные компоненты конструкций, к которым причисляют все внутридомовые инженерные сети

Основное различие дополнительной системы в том, что она обеспечивает защиту в отдельно взятом помещении.

Как выполнить дополнительную систему уравнивания потенциалов для ванной комнаты

Система ДСУП предназначена для эффективной работы в схеме TN-C-S или TN-S. Для TN-C ее использовать нельзя.

Особенности эксплуатации помещений повышенной опасности

К таким помещениям предъявляются специальные дополнительные требования, а их пространство условно разделяется на зоны, обладающие разными степенями безопасности.

Наибольшим рискам подвержена зона 0, а минимальным — 3. В нулевой зоне пользование электрическими приборами не разрешается, а в третьей, как исключение, допускается (как исключение) устанавливать электрические розетки в специальном герметичном корпусе с защитой по IP.

Зона 3 отделена от нулевой и первой на 60 см во все стороны. При размещении внутри ее розеток их подключение регламентируется ГОСТом Р 50571.11—96 через УЗО или дифавтоматы либо разделительные трансформаторы.

Состав ДСУП

В комплект системы входят:

• специальная монтажная коробка для коммутации проводников дополнительного уравнивания потенциалов — КДУП;
• сборная шина внутри КДУП;
• соединительные проводники.

Как выполнить монтаж дополнительной системы уравнивания потенциалов

Вначале выбирают удобное для установки и эксплуатации место расположения коробки КДУП.

Затем РЕ проводник, подведенный к квартирному электрическому щитку от внешнего контура заземления, соединяется отдельным электрическим проводником со сборной шиной, расположенной внутри коробки КДУП. Для него выбирается материал медь, а площадь поперечного сечения должна быть не менее 6 мм кв.

Далее сборная шина КДУП по радиальной схеме подключается со всеми металлическими деталями ванной комнаты защитными проводниками:

• системой отопления;
• горячим и холодным водопроводом;
• корпусом ванны либо душевой кабины;
• заземляющими контактами розеток;
• корпусами бытовых стационарных приборов.

Поперечное сечение отходящих от КДУП проводников должен быть не менее 2,5÷6 мм кв. Их материалом выбираем только медь. Чтобы закрепить проводники на трубопроводах можно использовать любые хомуты и стяжки, включая металлические.

После окончания монтажа наступает очень важный момент, связанный с электрическими замерами, позволяющими качественно оценить выполненную работу, возможность стекания опасных потенциалов через собранную схему. Без их проведения и анализа полученных результатов судить об окончании монтажа и отсутствии в нем электрических ошибок схемы нельзя.

Как проверить монтаж дополнительной системы уравнивания потенциалов

Специалисты электротехнической лаборатории по вызову владельца квартиры должны:

• произвести внешний осмотр проведенного монтажа схемы ДСУП, оценить надежность крепления всех элементов;
• проверить электрическую проводимость созданных электрических цепочек ДС УП между заземляемыми металлическими конструкциями и шиной РЕ в квартирном щитке и коробке КДУП;
• измерить электрическое сопротивление заземления.

Результаты замеров должны укладываться в технические нормативы, обеспечивающие безопасное стекание аварийных токов с созданной схемы ДСУП. В противном случае придется улучшать монтаж и выполнять повторные замеры.

Включение схемы ДСУП в работу без проведения электрических замеров может быть причиной несчастного случая.

Рассмотрим это положение на примере плохого контакта или обрыва электрической связи между РЕ проводником квартирного щитка и коробкой КДУП с подключенными к ней всеми токопроводящими металлическими частями ванной комнаты.

В этой ситуации образуется местная система уравнивания потенциалов, а не схема ДСУП. Она не подключена к контуру заземления.

Если в каком-то ее элементе, например, розетке появится опасный разряд аварийного тока, то он моментально распространится по всем составным частям местной СУП. Когда человек, имеющий электрический контакт с потенциалом земли, случайно прикоснется к любому компоненту собранной таким образом схемы, то через его тело пойдет ток.

Допускать такую ситуацию нельзя, а выявить ее можно только выполнением электрических замеров.

Выводы по установке дополнительной системы уравнивания потенциалов

1. В схемах заземления по системам TN-C-S и ТТ система ДСУП призвана эффективно защищать человека от поражения электрическим током.
2. В устаревшей схеме TN-C систему ДСУП применять нельзя: образуется местная система уравнивания потенциалов, которая значительно повышает риски получения электрических травм.

Создание систем выравнивания потенциалов

Проект каждой системы индивидуален, и разрабатывается в соответствии с конфигурацией помещения. Существуют общие правила монтажа, которые необходимо выполнять:

• Шина выравнивания потенциалов и шина защитного заземления должны быть соединены, или объединены в один узел.
• Все объекты: электроустановки, поддоны, ванны, раковины, элементы инфраструктуры здания, подключаются к шине выравнивания потенциалов параллельно.

  Это означает, что каждый элемент имеет отдельный проводник, подключенный к общей шине. Не допускается последовательное соединение между объектами. Если первичный проводник будет оборван, все последующие объекты на линии окажутся отключенными от системы выравнивания потенциалов.

• На всей протяженности токопроводящих линий, не должно быть коммутационных и размыкающих устройств: выключателей, реле, плавких предохранителей.
• Подключение должно быть надежным: не допускаются скрутки, приматывание изолентой. Применяется сварка, винтовые соединения, штатные контактные зажимы.

Какие объекты подключаются к системе выравнивания потенциалов

• Металлические корпуса всех электроустановок (если они не заземлены надлежащим образом). В список входят и токопроводящие корпуса светильников (торшеров).
• Разумеется, вся система защитного заземления. Собственно, от нее и начинается система выравнивания потенциалов.
• Металлические части каркаса здания, арматура фундамента, стен, перекрытий.
• Самостоятельно установленные металлические элементы инфраструктуры. Например, стальная сетка под стяжкой пола или металлический профиль под листами гипсокартона.
• Металлические трубы и кожухи системы вентиляции.
• Медные трубки системы подачи хладагента в кондиционерах (если они имеют большую протяженность).
• Металлические оболочки бронированных кабелей.
• Экранная оплетка информационных кабелей (телевидение, интернет).

На этом пункте остановимся подробнее. Кабель в металлической оплетке начинается от распределительного или усилительного устройства, которое расположено далеко за пределами вашего помещения. При этом у вас нет возможности контролировать правильность организации питания или заземления этих устройств. Может возникнуть ситуация, когда по экрану к вам в дом придет фаза.

Вы, ничего не подозревая, можете одновременно коснуться оплетки под напряжением, и заземленного металлического предмета (например, радиатора отопления). Последствия очевидны — поражение электротоком. При подключении экрана к системе выравнивания потенциалов, внешний пробой фазы на кабель, не страшен.

• Все металлические части системы водоснабжения и канализации: трубы, смесители, раковины из нержавейки, поддоны и металлические кабинки душевых, ванны.
• Компоненты систем водонагрева: бойлеры, внутренние трубы.
• Система отопления: трубы, радиаторы, полотенцесушители.
• Система газоснабжения.
• Заземление молниезащиты (если у вас частное жилище, в многоквартирных домах «опция» недоступна). При этом молниеотвод подключается к общей системе, и собственному заземлителю одновременно.
• Металлопластиковые рамы окон (если токопроводящие элементы не покрыты пластиком).
• Стальные двери и дверные коробки.

На схеме это выглядит так:

1. Шина выравнивания потенциалов.
2. Грозоразрядник от щита питания. Соединен с фазой. В нормальном состоянии, контакта между фазным и заземляющим проводником нет — в разряднике достаточный зазор. При ударе молнии в силовой кабель, возникает дуговой ток на «землю», и разница потенциалов в несколько тысяч вольт не возникнет.
3. Ограничитель перенапряжения в линии данных.
4. Кронштейны крепления заземляющих проводников к металлическим трубам.
5. Фундаментный заземлитель с шиной, входящий в общую систему выравнивания потенциалов.

Подробнее о потенциале и его уравнивание

Для полного понимания нужно рассмотреть уравнивание потенциалов доходчиво. Следует более примерно подойти к этому вопросу. Для этого следует взять любой электрический проводник – в данном случае провод. Так же следует вспомнить понятие о электрическом токе.

Во время нормальной работы (спокойного состояния) каждый проводник обладает полностью равномерным распределением своих электронов. Этим правилом подвержены как отрицательные, так и положительно заряженные частицы в структуре.

Но все меняется, если проводник подсоединяется к устройству, у которого происходит создание на одном из полюсов избыток их, а на другом их недостаток. После подсоединения все электроны самого проводника начнут свое направленное движения. Его целью будет выравнивание недостатка и избытка. То есть все будет стремиться вновь вернуться в нормальное (спокойное) состояние.

Это направленное движение всех электронов и будет являться электрическим током. А создание на полюсах проводника избытка или наоборот недостатка электронов будет считаться положительным или отрицательным потенциалом (электрическим).

Именно такая разница, которая находиться на полюсах и приводит к тому, что появляется электрический ток. При неизменной разнице между потенциалами и равномерном движение электронов в заданном направление ток называется – постоянным. Но в случаи если отрицательный и положительный потенциал меняются между собой расположением, то такой ток будет – переменным. Обычно в сетях, которые используются повсеместно, ток меняется примерно, пятьдесят раз в секунду. Таким образом, и создается переменный ток с частотой пятьдесят Герц.

Разобравшись с электрическим током, можно лучше понять, в чем заключается уравнивание потенциалов.

Становиться понятно, что в нормально режиме ток перемещается от одного электрического потенциала к другому с переменной направления пятьдесят раз за секунду. В квартире находиться масса металлических изделий, по которым в нормальном состоянии не должен протекать ток. И их электрический потенциал условно равняется – нулю.

В принципе такими проводниками в квартире служит масса предметов. Это и арматура в стенах, трубы в системах отопления и водоснабжения. Сами приборы, потребляющие электроэнергию, так же снабжены металлическими корпусами.

В какой-то момент где-то происходит попадание тока на батареи отопления. Так как они взаимосвязаны по всему дому, то соответственно у них происходит изменение электрического потенциала.

В этот момент могут случиться следующие ситуации.

• Покрытие, из которого сделан пол в помещение, в котором находиться человек не проводит электрический ток. В таком случае повреждение человека током не произойдет.
• На лице находящимся в таком помещение надета обувь.
• Пол заземлен. В таком случае произойдет удар электрическим током. В таком случаи необходимо использовать УЗО.
• Пол не является проводником. При этом человек одномоментно касается и батареи, которая в данный момент находиться под напряжением и любой рядом проходящей металлической трубы или предмета. В таком случае, у этих двух предметов наблюдается разность потенциалов. Проводником для уравнивания начинает служить тело человека. Повреждения от электрического тока, будет вплоть до смертельного.

Именно от такого поражения и нужно производить защиту системы при помощи уравнивания потенциалов.(рис. 2)

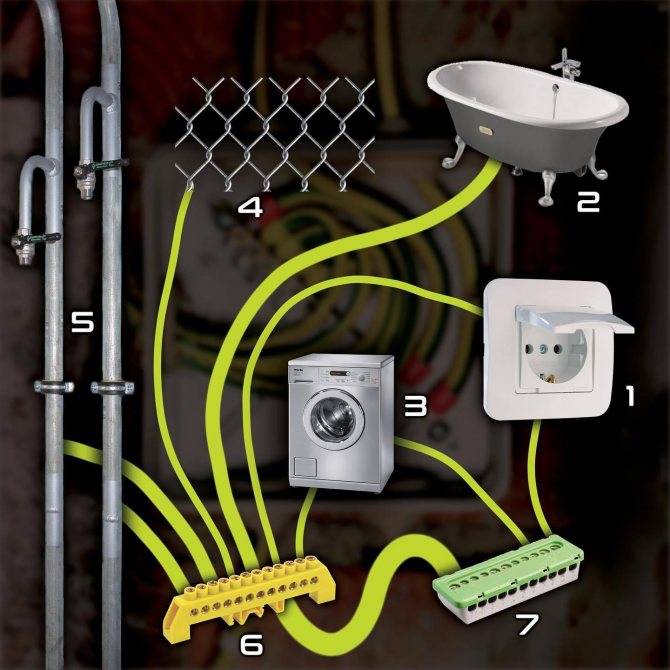

Рис. 2. Система уравнивания потенциалов

Для этого нужно соединить все имеющиеся конструкции из металла, не находящихся постоянно под напряжением. Тогда при попадании напряжение на них, все они будут под одинаковым потенциалом. При таком устройстве, даже при выходе на металлические части 220 вольт – удара током не произойдет. В таком случае человек должен обязательно находиться на изолированной поверхности.

Реальные примеры появления опасного потенциала в городской многоэтажке

Изначально вся система заземления в новом жилом здании исправна и работает в штатном режиме. Иначе здание просто не примут в эксплуатацию. Но вот проходят годы, у кого-то из жильцов начинается ремонт, на первом этаже, к примеру, появляются учреждения, а то и все здание начинают реконструировать. Опасное напряжение на металлических элементах в квартире может появиться в таких распространенных случаях:

1. Жильцы начинают менять металлические трубы на полипропиленовые. В результате пропадает контакт с заземлителем. На теплоноситель надеяться не стоит: вода ток проводит, но сегодня она есть, а завтра ее может и не быть (сезонный ремонт, аварии и т. п.).
2. Кто-то по одному ему известным соображениям решил подключить «ноль» из розетки к радиатору отопления. В итоге во всем доме на появляется потенциал 220 вольт между фазой и батареями.
3. Один из жильцов установил бойлер-нагреватель без заземления. В случае пробоя изоляции фазы напряжение попадает в воду: все ближайшие соседи из крана получат, кроме жидкости, удар током.
4. «Продвинутый» сосед-электрик решил заземлить свою электроплиту через стояк с горячей водой. Теоретически это имеет смысл, т. к. трубопровод уходит в землю и соединен с главной шиной заземления – ГЗШ. Но если другой сосед, который снизу, после ремонта в стояк вставит кусок пластиковой трубы, в случае поломки электроплиты все, кто выше, получат потенциал 127 вольт от крана с горячей водой.

Коробка уравнивания разности потенциалов

В наших квартирах и домах, производственных помещениях и офисах, где мы работаем, полным-полно металлических корпусов и конструкций, во время одновременного прикосновения к которым человек может попасть в зону разности потенциалов. Чтобы такого не произошло потенциалы надо уравнять. Как это сделать практически? Соединить все имеющиеся в здании токопроводящие элементы. Такая система уравнивания потенциалов (СУП) создаёт безопасную для человека среду. Одним из элементов СУП является коробка уравнивания потенциалов (КУП).

Об этих СУП и КУП поговорим более подробно, но сначала рассмотрим на практических примерах, что представляет собой разность потенциалов в обычных квартирах и откуда она появляется.

Все мы учили физику и помним, что потенциал сам по себе опасности абсолютно никакой не представляет. Опасаться надо разности потенциалов.

В квартирах разность потенциалов у труб и бытовых электроприборов может возникнуть вследствие следующих обстоятельств:

1. Повредилась изоляция провода, и происходит утечка тока.
2. В системе заземления возникли блуждающие токи.
3. Схема подключения электрического оборудования выполнена неправильно.
4. Проявляется статическое электричество.
5. Электрические приборы неисправны.

Помните со школы? Любой металлический предмет проводит электрический ток. В наших домах подобные предметы повсюду. Это – трубы центральной отопительной системы, холодного и горячего водопровода; батареи и полотенцесушитель; короб вентиляции и водосток; металлический корпус любого электроприбора.

В общедомовых коммуникациях металлические трубы между собой взаимосвязаны. Рассмотрим простой пример. У нас есть ванная комната, в которой рядом расположены батарея отопления и душевая кабинка. Если вдруг между этими двумя элементами возникает разность потенциалов, а человек в одно время прикоснётся и к батарее, и к душевой кабинке, будет крайне опасно в плане поражения током. В данном случае тело человека сыграет роль перемычки, по которой потечёт электрический ток. Путь его протекания нам известен из законов физики – от потенциала с большим значением к меньшему.

Ещё один типичный пример, если разные потенциалы возникают на трубах водопровода и канализации. Когда на водопроводной трубе появляется токовая утечка, есть вероятность поражения человека во время купания в ванной. Это произойдёт в том случае, если человек стоит в ванной с водой, при этом открывает слив и касается рукой водопроводного крана. Чтобы подобных проблем не возникало, необходимо уравнивание потенциалов.

Ситуация, когда на трубах в жилом доме присутствует напряжение, показана в этом видео:

Для того чтобы уравнивать потенциалы существует две системы, о каждой из них мы поговорим более подробно.

Документы на заземление

1. Паспорт заземляющего устройства. 2. Акт освидетельствования скрытых работ. 3. Протокол, свидетельстующий о том, что было замереносопротивление контура заземления. 4. Протокол проверки состояния металлической связи электрооборудования с заземляющим устройством.

С учётом важности вопроса (безопасность жильцов, строения) имеет смысл потратить ещё немного сил и времени на то, что бы довести работы по обеспечению безопасности до современных норм и требований. Приёмку выполненных работ и подключение электричества к дому произведут и без этих работ, но после их проведения, вы будете чувствовать себя спокойнее

Для приведения системы электробезопасности в своём доме к современным нормативным требованиям, должно быть сделано следующее:

Для чего нужно выравнивать потенциалы

Прежде чем подробно рассматривать данную систему, следует разобраться с понятиями электрического потенциала и тока. Их физические свойства наглядно видны на примере обычного проводника. Когда он находится в состоянии покоя, все заряженные частицы – положительные и отрицательные – равномерно заполняют его внутреннюю структуру.

Каждый источник тока имеет на одном из полюсов недостаточное количество электронов, а на другом – избыточное. При подключении к нему проводника, все электроны, находящиеся внутри, станут перемещаться в определенном направлении с целью выравнивания этого недостатка и избытка. Такое движение называется электрическим током, а разница в электронах известна как положительный и отрицательный электрический потенциал.

При неизменной разнице потенциалов движение электронов будет происходить в одном направлении, поэтому ток считается постоянным. Если же наблюдается частая смена мест положительного и отрицательного потенциалов, то такой ток будет называться переменным. В домашней сети такие изменения происходят 50 раз в секунду, то есть частота переменного тока составляет 50 Гц.

Все проводники, по которым протекает электрический ток, защищены изоляцией, исключающей любые контакты с окружающими предметами. Это касается всех металлических элементов, деталей и конструкций, обладающих нулевым электрическим потенциалом, по которым не должен течь ток. В идеальном варианте все они работают автономно и не представляют опасности для окружающих.

Однако довольно часто возникают ситуации, в квартире или в частном доме, связанные с утечками тока. Например, в результате аварии произошло соприкосновение токоведущего провода и батареи. В этом случае ток проникает во всю систему отопления, что приводит к изменению электрического потенциала металлического радиатора.

Подобная ситуация может привести к различным вариантам дальнейшего развития событий:

• Человек стоит на полу в обуви, не проводящей ток. В этом случае ничего не произойдет, и поражения током не будет.
• При нахождении на заземленном полу, человек неизбежно получает удар током. Для подобных ситуаций предусмотрено УЗО – устройство защитного отключения.
• Человек стоит на изолированном полу, одновременно касаясь металлической трубы и батареи, находящейся под напряжением. Каждая из этих конструкций обладает разным электрическим потенциалом и ток начнет протекать через тело. Именно в этот момент человек получает электротравму. Для борьбы с этим явлением и предусмотрена система для выравнивания потенциалов.

С этой целью все типы элементов из металла и защита приборов и оборудования, которые не должны быть под напряжением, соединяются в единую цепь. При возникновении аварийной ситуации все они будут иметь одинаковый потенциал

Даже, если напряжение составит 220 вольт, удара током не произойдет, важно, чтобы под ногами человека была изолированная поверхность

Монтаж КУП с пластиковыми батареями

В процессе установки пластиковых труб и многофункционального оборудования КУП, к ним обязательно добавляют металлические краны и смесители. Сегодня все чаще можно встретить металлопластиковые трубы с диэлектрическими вставками, которые подключаются к главному контуру. Система, в свою очередь, создаёт равномерный потенциал для всех металлических приборов в здании. Если по какой-то причине возникло напряжение на любом из объектов, оно просто перейдёт через заземляющий проводник к общему контуру. Монтаж распределительной коробки требует соблюдения следующих правил:

• Обеспечение беспрепятственного доступа к коробке.
• Устанавливать КУП нужно в месте прохода стояков.
• Монтаж различных систем, таких как санузел, должен быть проведён в обязательном порядке.
• Для слаженной работы системы нужно подключить все открытые элементы электроприборов, а также сторонние части и защитные проводники.

Как и в предыдущем варианте, систему уравнивания желательно устанавливать в процессе строительства дома. Если в старых домах она отсутствует, тогда специалисты поэтапно устанавливают все необходимое оборудование

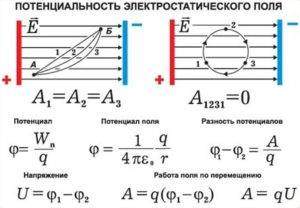

§ 1.19. потенциал электростатического поля и разность потенциалов

Всегда важно помнить, что перед тем как приступить к монтажу КУП, нужно тщательно изучить систему заземления здания. Ведь нередки те случаи, когда установка такого оборудования просто запрещена. К примеру, если в подъезде заземление было установлено без специального проводника, тогда установка СУП просто невозможна

К примеру, если в подъезде заземление было установлено без специального проводника, тогда установка СУП просто невозможна.

Выполняем монтаж

До начала установки специалисты рекомендуют сделать чертеж, на котором точно обозначить соединения элементов. Обязательно отмечается место, где будет установлена коробка для уравнивания потенциалов. Следует отметить и места прохождения провода по всем линиям, от одной точки до другой.

На следующем этапе выполняется подготовка коммуникаций к подключению. Для этого на трубе зачищается небольшое расстояние под размеры хомута. Зачистка производится до тех пор, пока не появится металлический блеск. Таким образом, обеспечивается прочное соединение и хороший контакт, благодаря которому система обязательно сработает при возникновении аварийной ситуации.

Далее к каждому элементу подводится отдельный проводник. При отсутствии вероятности механических повреждений, сечение провода может быть 2,5 мм2. Если же такая возможность не исключается, рекомендуется перестраховаться и воспользоваться проводом сечением 4 мм2. Все провода, заведенные в коробку, следует надежно закрепить на шине. Коробка уравнивания потенциалов для ванной комнаты выбирается с классом защиты не ниже IP54. Провод, отходящий от шины в направлении квартирного щитка, имеет сечение 6 мм2. Он не должен пересекаться с другими кабельными линиями, независимо от места прокладки.

По окончании монтажа правильность всех подключений проверяется измерительными приборами и визуальным осмотром. Процедуру проверки рекомендуется поручить профессиональному специалисту-электротехнику.

Коробка уравнивания потенциалов (КУП): монтаж и особенности эксплуатации

Выравнивание потенциалов

Разность потенциалов электрического поля

Что такое разность потенциалов

Установка распаечных коробок

Как правильно соединить провода в распределительной коробке

Молниезащитная система для уравнивания потенциалов

В момент удара молнии образуется большая сила тока, из-за чего возникает разница потенциалов. Чтобы избежать неконтролируемого замыкания необходимо соединить электрические устройства, заземление, все металлические элементы и защитную систему от молний с устройствами защиты. Проводники всей системы соединяются шиной дополнительного уравнивания потенциалов, которая всегда должна быть доступна для испытаний. Большие здания могут иметь сразу несколько таких шин, которые к тому же соединены в единую цепь.

Система уравнения потенциалов молниезащиты осуществляется непосредственно на входе в здание, а также в тех местах, где нет возможности соблюдать безопасное расстояние (к примеру: в подвале). Если здание было построено на основе бетона либо имеет металлический корпус, уравнивание молниезащиты может проводиться только на уровне грунта. В многоэтажных домах, высота которых превышает 30 метров, на каждые 20 метров обязательно делают уравнение потенциалов защиты от молний.

Отдельно стоит заметить что все молниепроводящие детали должны быть расположены на безопасном от КУП расстоянии, дабы избежать импульсных перекрытий. Если такие условия являются невыполнимыми, тогда необходимо создать вспомогательные связи

Но при этом важно учитывать, что они дают возможность захода высокого потенциала в само здание

В завершение можно подвести итог, что у всех проводников есть определённый электрический потенциал разной величины с высоким значением. Если в одном помещении величина потенциала у приборов разная, то между ними возникает своеобразное напряжение (разность потенциалов), а это, в свою очередь, угрожает жизни каждого человека.

Дабы избежать непредсказуемых последствий важно, чтобы в каждом доме и квартире была установлена коробка уравнивания потенциалов. Если у вас мало опыта работы с электричеством, тогда лучше не рисковать, а обратиться за помощью к профессионалам. Ведь только мастер может качественно замерить сопротивление заземлений и наличие соответствующих цепей между всеми элементами

Ведь только мастер может качественно замерить сопротивление заземлений и наличие соответствующих цепей между всеми элементами.

Молниезащитная конструкция

Удары молнии провоцируют то, что сила тока резко увеличивается и начинает быстро нарастать. Возникающая в таком случае разность потенциалов в несколько раз превосходит разницу, которая образуется при утечке электроэнергии из сети. Во избежание негативных последствий эту разницу необходимо нивелировать.

Добиться этого можно, если объединить электрические устройства, детали из металла, заземление и защищающее оборудование. Проводники подключить к уравнивающей шине, которая соединяется с заземляющей конструкцией.

Молниезащитная уравнивающая система устанавливается на входе в помещение и в местах, где безопасное расстояние не может быть обеспечено (на поверхности земли, на нулевом этаже).

В зданиях, имеющих бетонный либо металлический каркас, или в местах, оборудованных молниезащитой, выравнивание осуществляется на уровне земли. В строениях большой высоты потенциалы уравниваются через каждые 20 метров.

При установке токопроводящих элементов их требуется располагать на безопасном удалении от системы выравнивания. Иначе возникнут опасные связи между КУП, молниеприёмником и молниеотводом.

Как правильно ее использовать

Несмотря на свою значимость, коробки уравнивания потенциалов требуют правил установки в местах в определенном количестве. Небезопасным считается установить систему в следующих случаях:

• КУП нельзя расставлять повсюду;
• старые помещения с объединенными нулевыми проводниками;
• при обрыве общего заземлителя без сетевых коробок.

При уравнивании потенциалов используются желто-зеленые проводники, медные и многожильные. Во время присоединения к шине их защищают от изоляции. Подключают к проводнику обжимными клещами с помощью специального наконечника. Правильно организованная система не нуждается в подводе проводов к каждому прибору. За это отвечает жила заземления.

Перед расстановкой КУП необходимо сделать эскиз с местами установки. Главное, чтобы можно было легко добираться до каждого объекта при любых обстоятельствах. После определения местоположения продумывают трассы для проводов, подходящих к КУП. Каждый элемент должен иметь отдельный провод и уложен по радиальной схеме.

Подключение проводников к системе — задача не сложная и безопасная. К заземлению труб нужно относиться внимательно, так как может возникнуть проблема в виде утечки тока. Данную задачу исправляют с помощью дополнительных приспособлений в виде хомутов, зажимов и т. д.

Важно! Бойлер вне зависимости от местоположения (кухня или санузел) должен работать через КИП (контрольно-измерительный прибор). Питание подается по отдельной линии через УЗО. Для предотвращения замыканий на розетках при попадании на них воды нужно использовать изделия класса выше IP5

Для предотвращения замыканий на розетках при попадании на них воды нужно использовать изделия класса выше IP5.

Монтаж ОСУП И ДСУП — это не бесплатная услуга. Проводится она специалистами, а именно инженерами-электриками. Все затраты по установке такой системы возмещаются защитой от ударов током и правильной эксплуатацией оборудования при высоком напряжении и утечек тока. Самостоятельно можно все сделать, но есть риск упустить важные моменты, поэтому не стоит экспериментировать.
