Применение гибких вентиляционных рукавов: особенности монтажа и эксплуатации

Особенности резиновой гибкой подводки

Резиновые шланги, армированные жесткой металлической или нейлоновой оплеткой, используются для подключения к водопроводу смесителей, сантехнических и бытовых приборов. Рукава для горячей воды имеют оплетку с элементами красного цвета, для холодной – синего. К водопроводным трубам присоединяются посредством гаек и штуцеров.

Такие шланги просто монтируются, недорого стоят, но имеют недостатки, которые ограничивают их применение:

  1. Армированные рукава не переносят перегретой воды. Допустимая температура жидкости при их эксплуатации не превышает 90˚С. Поэтому такое изделие нельзя использовать в системе отопления.
  2. Металлическая оплетка быстро разрушается при частых перегибах, а также из-за образования конденсата.
  3. Средний срок службы такой подводки равен трем годам, после чего приходится ее менять.

6 Крепление изолированных конструкций

Работа с теплоизолированными воздуховодами ведётся аналогичным способом, но присутствуют незначительные отличия. Способ нарезки имеет свои нюансы:

  • отворачивают слой изоляции;
  • отрезают;
  • элементы соединяют фланцем по внутреннему каркасу;
  • соединение герметизируют, а теплоизоляцию устанавливают на место и закрепляют.

Монтаж системы осуществляют посредством ленты и хомутов. С их помощью соединяют теплоизоляционный слой с основным элементом воздуховода. Недостатком такого монтажа являются фланцевые соединения, которые не имеют нужной степени надёжности. Они также не гарантируют снижение шумов и вибрации. Исправить положение можно с помощью патрубков, на которые надеваются рукава системы без образования зазоров и тщательно герметизируются с помощью ленты или хомута.

I. Переходные элементы

  • снижать сопротивление воздуховода за счет натяжения внутреннего рукава;
  • осуществлять регулирование угла поворота в пределах от 90 до 180 градусов;
  • сохранять определенную степень подвижности;
  • обеспечивать надежное крепление гибких воздуховодов на поворотах;
  • снижать вероятность излома гибких воздуховодов на поворотах.

В зависимости от ситуации, допускается также применение полужестких соединительных или промежуточных элементов, что, по сравнению с жестким крепежом, незначительно отражается на характеристиках конструкции.

Особое внимание уделяется производству присоединительных устройств и систем перехода с жесткого воздуховода на гибкий, с одного диаметра на другой. Данная проблема является одной из ключевых при монтаже систем вентиляции и требует грамотного технического решения

Примечательно, что в число производителей такой техники входит и российская компания «Диафлекс» — крупнейший в России производитель неметаллических труб различного назначения в системах вентиляции и кондиционирования воздуха.

Выбор и расчет воздуховодов

Расчет сечения и давления в воздуховоде выполняют технические специалисты, самостоятельно это сделать сложно. Магистраль выбирается с учетом требуемой кратности воздухообмена в час. В проекте учитывается вредность производства, количество людей в доме или офисе. Есть помещения, из которых воздух выводится изолированно и не смешивается с потоками из других комнат. Это химические лаборатории, больницы, вредные производственные цеха.

Для частных строений берут малогабаритные трубопроводы, внимание уделяется качественной очистке потоков, увлажнению. Выбирается способ передвижения воздуха — естественный или принудительный

Материал коробов и форма определяется техническими характеристиками, предпочтением заказчика и интерьером помещения.

На что обратить внимание при покупке

В первую очередь, уже определившись с материалом гофротрубы, нужно внимательно изучить буквенные маркировки и цвет.

Так, для металлорукава наличие буквы “Х” в названии означает наличие хлопчатобумажного уплотнения, “А” – асбестоцементного, “П” – поливинилхлоридной дополнительной изоляции.

Кроме того, у стальных рукавов на концах могут быть фланцы и торцы для приварки, что пригодится при монтаже.

Цвет гофры расскажет о назначении трубы, так как стандартом утверждены совпадающие расцветки кабелей и подходящих для них труб.

ЦветНазначение
серый или черныйобщее.
белыйкомпьютерные сети.
зелёныйтелефонные линии.
красныйвнешняя уличная укладка.

При выполнении разводки кабелей удобно опираться на цветовые стандарты – сразу видны все направления

Но обратить внимание на цвет важно и по другой причине – неравномерность окраски означает низкое качество материала трубы

Для упрощения монтажа производители нередко снабжают гофрированные рукава протяжкой – специальным жгутом, который упрощает протягивание кабеля по каналу. Цена такой гофры будет выше. Также при покупке следует проверить наличие необходимой фурнитуры: зажимов, клипс, ленты для монтажа.

Как выбрать материал для утепления воздуховодов вентиляции?

Если нет возможности приобрести готовый теплоизолированный воздушный канал, можно утеплить существующий воздуховод. Задача, которую требуется решить в первую очередь – выбор утеплителя, наиболее соответствующего поставленным требованиям. Теплоизоляция бывает такой:

  1. Минеральные волокна. В продажу поступают в форме полужестких панелей либо секций, свернутых в рулон. Волокна достаточно гибкие, их можно спрессовывать, придавая дополнительную плотность. Листы минеральных волокон могут принимать любую форму. Прекрасно справляются с функциями защиты от возгораний, не портятся при перепадах температур.
  2. Пеноэластомеры. Гибкие негорючие утеплители – пеноматериалы с закрытыми порами. Не подвержены воздействию биологических факторов, таких как плесень и агрессивные микроорганизмы. Пеноэластомеры также отталкивают влагу. Теплоизоляционные скорлупы из данной категории материалов очень просты в монтаже.
  3. Трубные секции. Внешние трубные секции применяются для комбинированной изоляции. Между поверхностью воздуховодной трубы и секцией прокладывается слой другого утеплителя. Армированный алюминий защищает воздуховод от агрессивных воздействий внешней среды.
  4. Войлок. Экологически чистый материал, нуждающийся в дополнительной защите. При внутренней укладке войлок покрывается стекловолокном, пропитанным специальным раствором. При наружной укладке войлок защищается армированным листом из алюминия.
  5. Материалы, полученные вследствие полимеризации углеводных соединений (полиэтилен, поливинилхлорид, полиуретан). Гибкие полимеры, имеющие низкую цену. В продаже имеются в форме пластин, свернутых в рулоны, или скорлуп.

Для утепления действующего воздуховода можно выбрать минеральную вату — она легкая и удобная в работе

Выбор материала для изоляции и проведение работ должны соответствовать нормативной документации СНиП: о тепловой защите здания, об отоплении, вентиляции и системах кондиционирования, изоляционных материалах.

Ориентиры правильного выбора трубы

Большой выбор пластиковых воздуховодов, предлагаемых продавцами, может создать определенные трудности при выборе подходящего варианта труб при обустройстве вентиляции.

Поэтому, чтобы купить нужное изделие, следует руководствоваться такими параметрами:

  • диаметр и длина;
  • материал изделия;
  • качество;
  • цена.

Диаметр должен соответствовать рекомендациям, приведенным в инструкции к приобретенной модели вытяжки.

Если остановиться на большем или меньшем варианте, то дорогостоящее оборудование может в лучшем случае не справляться со своими функциями по удалению запахов из кухни, а в худшем – сгореть от перенапряжения.

Собравшись в магазин покупать гофру, надо внимательно изучить технические характеристики вытяжки, а перед покупкой не стоит стесняться измерить изделие

Не нужно игнорировать рекомендации, приведенные производителем. Иногда в комплекте с вытяжкой поставляется воздуховод. Здорово, если он подойдет в конкретном случае – длина будет достаточной и материал устроит.

В противном случае придется самостоятельно посетить рынок стройматериалов и приобрести более подходящий вариант.

Еще одна ситуация, когда вместе с вытяжкой предлагают сразу купить и гофру. Здесь нужно быть предельно внимательным, ведь не всегда продавец заботится о комфорте клиента.

Он может предложить залежалый или слишком дорогой товар. Длину в этом случае нужно замерить заранее, чтобы не купить лишние метры, доверившись опыту продавца.

Гибкая труба для вентиляции в первоначальном виде имеет длину 60-70 см. Но растягивается на 3 метра. Это стоит учитывать при покупке

Длина гофры, необходимой для соединения вытяжки с вентиляционным каналом, замеряется рулеткой. Замер нужно делать от входа в патрубок вытяжки и до входа в стену. Путь следует выбирать именно тот, который предстоит повторить трубе.

Следует учитывать, что гофра может гнуться, в зависимости от технических параметров, указанных производителем. Например, на 180 градусов.

Возможность гнуться под нужным углом позволяет проложить наиболее оптимальный путь. Монтироваться труба будет в растянутом состоянии. Этот момент следует учесть.

Второй параметр, оказывающий влияние на выбор – материал изделия. Иногда по цвету подходит пластиковый вариант. В этом случае нужно помнить о большем шуме, создаваемом воздуховодом. Если этот вопрос не принципиален, то диапазон моделей можно расширить.

Полиэтиленовая гофра не используется для вентиляции. Эти изделия, в зависимости от диаметра, подходят для транспортировки и перекачки сыпучих и жидких веществ

Чтобы покупка не разочаровала, не стоит забывать о документах, подтверждающих качество покупаемого товара. Не надо стесняться спросить у продавца сертификат качества и гарантии завода изготовителя.

Помимо документа следует внимательно осмотреть гофру – не должно быть вмятин и подозрительных царапин.

Не надо бояться растянуть гибкую трубу во всю длину и проверить ее на наличие просветов или дыр – их не должно быть. Если гофра сомнительного качества, то от ее покупки лучше отказаться.

Гибкая труба будет устанавливаться в систему вентиляции в растянутом виде. Поэтому нужно ее хорошенько осмотреть в этом состоянии перед приобретением

Цена также имеет значение. Хорошо перед покупкой изучить аналогичные предложения других производителей, чтобы не переплачивать. Также, значительно поможет сэкономить знание нужной длины воздуховода.

При выборе следует учитывать, где именно будет использоваться гофра

Если планируется ее установка на улице или в системах приточной вентиляции, где будет подогрев/охлаждение, то следует обратить внимание на модели с теплоизоляцией

Удобнее купить готовое изделие, чем потом своими силами утеплять гибкую трубу.

В бытовых условиях гофра чаще всего применяется в устройстве вентиляционных каналов, выводящих отработанный воздух из кухни, и в подключении вытяжных устройств.

С шагами устройства вытяжки с воздуховодом на кухне с использованием гофрированной трубы знакомит следующая подборка:

Возможно вам также будет интересен материал о разновидностях пластиковых труб для кухонной вытяжки.

Плюсы и минусы использования гофротруб для вентиляции


Плохая гофротруба

Использование гофрорукавов для вентиляции дает ряд преимуществ по сравнению с другими материалами:

  • гибкие и легко гнутся;
  • благодаря эластичности можно создавать самые сложные конструкции вентиляционных систем;
  • достаточно прочны;
  • поглощают шум;
  • не нужны стыковочные муфты, переходники и углы;
  • легко монтируются;
  • в сложенном состоянии занимают мало места, облегчая транспортировку;
  • подходят как для внутренних, так и для наружных работ.

Гофры для вентиляции можно комбинировать с каналами квадратного или прямоугольного сечения. Для их соединения подходят переходники с круглого на квадратное (прямоугольное) сечение.

Уход за вентиляционными изделиями

Вентиляция является очень важной системой, от которой зависит то, какая атмосфера будет иметься в помещениях, а она при этом влияет на работоспособность и самочувствие людей. Важно не только осуществить грамотный монтаж в соответствии с имеющимися параметрами, но и обеспечивать правильный уход за оборудованием

От этого зависит его долговечность и работоспособность, а также безопасность применения. Уход заключается в периодической чистке, поскольку иначе в вентиляционных шахтах будет скапливаться много пыли и засоров, которые не позволят получать в комнаты чистого воздуха. Также это может быть очень опасным, поскольку малейшая искорка может повлечь за собой возгорание всей системы, а если она является многоканальной, то это приведет к пожару во всем здании.

Ремонт оборудования требуется не так часто, если были приобретены качественные установки. Какие-либо проблемы обычно возникают либо после очень долгого срока эксплуатации, либо при некачественном обслуживании, либо при неправильном обращении с основными элементами всей системы в целом. Если же относиться к вентиляции правильно и ответственно, то она прослужит долгое время без проблем.

Основные правила установки шахтных рукавов

В государственном стандарте РФ, ГОСТ.Р.54772-2011, прописаны требования, которым необходимо строго следовать во время установки гибких шахтных труб для системы вентиляции. В них указано, что:

  • Для присоединения гибкой венттрубы к вентилятору применяют специальную фасонную часть – звено присоединения.
  • Вентиляционный став собирается из труб длиной 20 метров и более. Это поможет минимизировать число стыков (и, как следствие, сократить утечки воздуха). Но, как известно, в том же ГОСТе допускается изготовление продукции с длинами пять и десять метров. Их используют для замены более длинных участков по мере удаления забоя. В конце вентиляционного става перед забоем устанавливается постоянное звено длиной 500 или 1000 мм. Это способствует уменьшению повреждений воздуховода.
  • Применяйте колена 90°, 135° или 60° (в зависимости от угла поворота) на поворотах трубопровода. Для разветвления вент каналов употребляются тройники.
  • Соединение должно производиться согласно разработанной изготовителем инструкции по эксплуатации (компания «КолаВент» прилагает такое руководство вместе с поставляемым заказом).

Из каких элементов состоят самые стандартные вентиляционные установки?

Можно выделить несколько наиболее стандартных компонентов данных изделий. К ним относятся:

Приточно-вытяжной принцип работы

Вентилятор, за счет которого происходит забор воздуха как внутри помещения, так и снаружи, а при этом он может иметь разную мощность и размеры.

Вентиляционные каналы, через которые происходит прокладка вентиляционных труб, обеспечивающих проведение воздуха, причем все стенки обычно являются идеально герметичными.
Обратный клапан, который не позволяет проникать холодному воздуху в помещение при отключенном оборудовании, а также за счет него отработанный воздух никогда не вернется обратно

При этом установка вентиляционных клапанов считается важной задачей, которая должна быть реализована без каких-либо проблем.
Компоненты для безопасной и автоматической работы, которые обычно являются встроенными элементами любых установок. Именно они обеспечивают легкость и простоту применения данного оборудования обычными пользователями.
Решетки на вентиляционных отверстиях, которые защищают всю систему от проникновения с улицы мусора

Поскольку установка вентиляционной решетки осуществляется снаружи дома, то этот элемент должен быть достаточно красивым, чтобы не портил внешний вид строения.
Элементы для обогрева и очищения воздуха, которые могут иметься не во всех установках, поскольку существенно влияют на их стоимость. При этом именно за счет них получается вентиляционная система, которая будет комфортной и удобной.

Техника безопасности при монтаже воздуховода

Существует колоссальная разница между монтажом пластиковой домашней вентиляции и установкой массивного промышленного воздуховода – высотные работы всегда отличались высокой степенью риска. Однако учитывая, что на производственных объектах вентиляцию устанавливают профессиональные альпинисты, мы предупреждаем вас о тех недоразумениях, которые могут произойти дома.

  • Небольшая высота остается травмоопасной – выбирайте для работы надежные леса и подмости. Крайне не рекомендуется работать с лестницы или стремянки без страховки.
  • Работа с теплоизоляцией – исключительно в перчатках, желательно – в очках. Для резки используем самый острый нож или ножницы из тех, что есть в наличии – чтобы волокно не мочалилось и не разлеталось по помещению.
  • Если минеральная вата все же попала в глаза, их следует тщательно промыть большим количеством воды и обратиться к офтальмологу. Первый симптом – зуд.

Если соблюдать эти несложные правила, вы быстро и легко установите дома систему воздуховодов любого уровня сложности.

Преимущества гофры для подключения вытяжки

Преимущества гофрированной трубы для вытяжки на кухне таковы:

  1. Воздуховод из гофрированной трубы легко монтировать. Он не требует использования угловых элементов, поскольку гофра может изгибаться под нужным углом.
  2. При необходимости можно соединить несколько труб с помощью хомутов, что делается быстро и просто. Вся конструкция легко собирается и разбирается, что упрощает и монтаж, и обслуживание и разборку в будущем.
  3. Труба растягивается и сжимается, причем без дополнительных инструментов. Ей можно придать оптимальную длину и проложить по нужной траектории.
  4. Позволяет не создавать углов в 90 градусов, делая более плавные изгибы. Благодаря этому снижается шум и упрощается работа устройства (чем меньше прямых углов в воздуховоде, тем легче через него будет проходить воздух).
  5. Удобна в применении для обустройства воздуховода в ограниченном пространстве и кухне с нестандартной планировкой.
  6. Алюминиевая гофра легко режется при помощи обычных ножниц.
  7. Приемлемая цена. Гофра стоит в несколько раз дешевле, чем металлическая или пластиковая труба для вытяжки.
  8. На строительном рынке есть гофра с разным сечением, что позволяет подобрать нужный диаметр под конкретную вытяжку.
  9. Гофра не может загореться или расплавиться при работе устройства, поскольку рассчитана на температуру до 300 градусов.

Основные недостатки

У гофры есть и явные недостатки:

  1. Из-за негладкой поверхности трубы на ее стенках (как изнутри, так и снаружи) быстрее скапливается жир и прочая грязь. Вымыть все складки до полной чистоты намного сложнее, чем очистить гладкую пластиковую трубу.
  2. Из-за негладкой поверхности создается гораздо больше шума, чем в гладкостенных воздуховодах.
  3. Гофра выглядит менее эстетично, чем обычная труба из пластика, и хуже вписывается в кухонный интерьер. Приходится либо смириться с таким «украшением», либо придумывать, как можно закрыть гофру вытяжки.

Сравнение с жестким пластиковым воздуховодом

Из всех труб для вытяжки наиболее распространенными и популярными вариантами являются алюминиевая гофра и гладкая пластиковая труба. Чтобы сделать правильный выбор, нужно понимать принципиальную разницу между ними:

  1. Пластиковый воздуховод для вытяжки обойдется дороже, чем алюминиевая гофра.
  2. Пластиковые трубы нельзя растянуть, сжать или согнуть. Поэтому нужно заранее знать все размеры воздуховода, длину от вытяжки до вентиляционного отверстия, углы и т.д. К тому же сам монтаж такого воздуховода делается сложнее, чем установка гофры.
  3. Пластиковый воздуховод намного сложнее смонтировать в ограниченном пространстве, не ухудшая работоспособность устройства.
  4. Пластиковая вытяжка не так сильно загрязняется, как гофра, и намного легче моется.
  5. Гладкостенный пластиковый воздуховод, в отличие от гофры, создает намного меньше шума (поскольку воздух не «цепляется» за гладкую поверхность).
  6. Пластик можно подобрать под цвет кухни и стиль ремонта, поскольку он выпускается в разной цветовой гамме. По необходимости его можно легко покрасить или чем-то оклеить.

Гофротруба на кухне смотрится не очень красиво

Что лучше выбрать: гофру или пластик? Определитесь, что для вас важнее: эстетика и чистота (у пластиковых изделий), или низкая цена и легкость монтажа (у гофрированной трубы).

Принцип классификации воздуховодов

Воздуховодами называют систему труб, приспособленную для движения по ней воздушного потока и устроенную определенным образом.

Их применяют при монтаже систем вентиляции в домах‚ сети воздуховодов образуют системы вентиляции и кондиционирования‚ с их помощью подключают промышленные и кухонные вытяжки‚ используют в системах воздушного отопления.

Исходя из конструктивного исполнения‚ их делят на круглые и прямоугольные. Круглые воздуховоды эргономичны‚ воздух движется по ним почти бесшумно‚ вибрация при работе незначительная.

Соединяют элементы воздуховода с круглым сечением без использования дополнительных элементов.

Прямоугольное сечение воздуховода предпочтительнее тогда, когда систему нужно сделать незаметной, спрятав ее под отделкой.

Этим и удовлетворительным уровнем пропускной способности обусловлен их выбор при устройстве системы вентиляции в жилых домах. Кроме того, воздуховоды бывают жесткими и гибкими.

Металлические воздуховоды с прямоугольной формой сечения в разрезе имеют типовые размеры‚ колеблющиеся в пределах от 10 х 10 до 400 х 320 см. Прямые звенья имеют длину от 1 до 2.5 м

У первых сечение может быть как круглым‚ так и прямоугольным‚ а вторые в разрезе имеют только круг. Их использование уместно в точках разветвления. Производят гибкие воздуховоды (гофру) в основном из алюминиевой фольги‚ полиэфира‚ хотя есть и изделия из силикона‚ текстиля‚ резины, устойчивой к агрессивной химии.

К вентиляторам‚ приточным и вытяжным анемостатам‚ решеткам их подсоединяют напрямую, но иногда, чтобы связать такой воздуховод с основной системой‚ дополнительно нужны соединительно-монтажные детали.

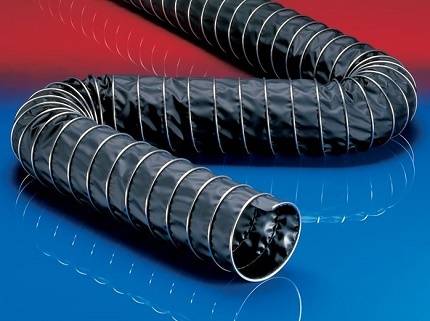

Внутри поверхность гибких воздуховодов не отличается особой гладкостью, поэтому повышенное аэродинамическое сопротивление создает дополнительные шумы.

Гибкие воздуховоды могут быть как каркасными‚ так и бескаркасными. Каркас образует проволока — полимерная либо стальная. Свитую в пружину проволоку‚ покрывают синтетическим материалом‚ фольгированной лентой или полимером. Этот вид труб иногда оснащают покрытием — теплоизоляционным или шумопоглощающим

Структура у гибких воздуховодов многослойная. Для большей жесткости между слоями размещают стальную проволоку. Наиболее часто вентканалы в жилых домах прокладывают из труб ПВХ‚ обладающих высокими звукопоглощающими и теплоизоляционными характеристиками.

Применяют гофру в тем местах, где скорость движения воздушной массы не превышает 30 м/с‚ а давление не выше 5 т. Па.

Воздуховодные каналы по своей конструкции могут быть встроенными‚ в виде вентиляционных шахт‚ и внешними‚ проложенными по стенам и потолкам. Первые располагают внутри стен.

Чтобы они работали эффективно их поверхность внутри должна быть максимально гладкой‚ тогда воздух будет циркулировать свободно‚ не натыкаясь ни на какие помехи. Внизу шахта имеет отверстие‚ позволяющее очищать воздуховод.

Подвешенные и приставные короба используют для устройства внешних воздуховодов. Они представляют собой сборку, состоящую из труб и соединителей, различных по размеру и форме. Исходя из такого признака‚ как наличие изоляции‚ воздуховоды бывают изолированными и без изоляции.

Основываясь на дизайне помещений и конструктивных особенностях строения‚ останавливают выбор на каком-то конкретном виде воздуховодов.

а-з – установка горизонтальных воздуховодных каналов; и-к – вертикальных каналов; а, и – крепление к стенам; б, в, г, к – фиксация к колоннам; д, в – к перекрытиям; е, з – к формам и прогонам. Конструктивные элементы: 1 – консоль; 2 – тяга; 3 – хомут; 4 – воздуховод; 5 – траверса; 6 – стяжной болт; 7 – накладка

Установке системы должен предшествовать качественный аэродинамический расчет. Потребуется определить давление в системе‚ объем воздушных масс‚ проходящих по воздуховоду‚ его сечение‚ тип воздухообмена.

ТРЕБОВАНИЯ К ВОЗДУХОВОДАМ

При выборе оборудования для обустройства системы вентиляции важно учитывать, что к воздуховодам предъявляется ряд требований, обеспечивающие выполнение прямых функций устройств

Среди общих обязательных условий, предъявленных к воздуховодам, выделяют:

· герметичность соединений;

· компактные размеры по отношению к помещению;

· высокая устойчивость к физическим нагрузкам внешнего и внутреннего типа;

· прочность;

· монтаж в неиспользуемых частях объема комнат.

Требования к воздуховодам для жилых, общественных помещений и производств, а также правила безопасности к их установке изложены в CП 60.13330 относительно отопления, вентиляции и кондиционирования помещений, а также в CП 73.13330.2012.
