Способы крепления косоура к лестнице своими руками

Пошаговая инструкция как сделать деревянную лестницу — заготовка деталей

Деревянная лестница своими руками может быть собрана из закупленных в магазине комплектующих или деталей, изготовленных собственноручно.

Понадобятся инструменты:

  • дрель;
  • шуруповерт;
  • ручной фрезер;
  • струбцина;
  • лобзик;
  • молоток;
  • угольник;
  • линейка;
  • тонкий карандаш.

Косоур

Для косоура потребуется доска или клееный брус толщиной 50-70 мм и шириной 250-300 мм. По продольному краю размечают гребенку для опирания ступеней с размерами, соответствующими расчету. Это удобно делать с помощью угольника или шаблона. Гнезда выпиливают лобзиком и сабельной пилой.

Чертеж деревянной лестницы на косоурах

Если нужно несколько одинаковых косоуров, остальные изготавливают по первой детали, служащей эталоном. Переносят на доски контуры заготовки и выпиливают гребни согласно разметке.

Разметка косоура

Чтобы не совершить ошибку, мастера рекомендуют новичкам не вырезать в брусе посадочные ниши, а приклеивать к его продольной стороне треугольники-кобылки. Их выпиливают по фанерному шаблону из доски толщиной 50 мм. Торцы заготовок шлифуют. Для каждой ступени нужно по две детали.

В продольной кромке косоура и треугольниках в месте крепления фрезой выбирают паз. Заготовки приклеивают по разметке составами на основе ПВА, полиуретана или смолы, устанавливая в углубления деревянные вкладыши. Для прочного сцепления детали скрепляют струбцинами. Можно применять дюбели из бука.

Крепление косоура к полу

Тетива

Тетиву изготавливают из цельного или клееного бруса. Размечают по шаблону расположение ступеней и подступенков. Вырезают пазы глубиной 15-20 мм фрезерным станком или ручным инструментом. От внешней кромки доски нужно отступить не менее 30-50 мм.

Пазы на второй тетиве делают в зеркальном отображении. Отверстия располагают перпендикулярно волокон древесины.

Для упрощения монтажа в тетивах выбирают удлиненные пазы, тогда ступени можно в них просто задвинуть. Еще легче выполняется сборка, если горизонтальные элементы устанавливают на металлические уголки. Необходимость в прорезке гнезд отпадает.

Ступени и подступенки

Для самостоятельного изготовления ступени понадобятся хорошо просушенные доски твердых пород толщиной 40 мм. Детали вырезают по шаблону с помощью циркулярной пилы. Торцы обрабатывают фрезером для кромок.

Если при сборке подступенок крепят в паз ступени, в ее нижней части выбирают углубление. При очень твердой древесине применяют шурупы со шкантами, стальные уголки с шипами, треугольные рейки. Детали можно устанавливать на металлические опорные ножки или стальные профили.

Ограждения

Для классических ограждений изготавливают опорные столбики-тумбы, балясины и перила. Если в домашней мастерской есть токарный станок, элементы для перил можно смастерить самостоятельно.

Минимальные размеры опорных стоек 100х100 мм. Они воспринимают нагрузку от всего пролета ограждения. Балясины можно сделать плоскими, круглого или квадратного сечения, украсить объемным орнаментом. Высота вертикальных элементов — не менее 90 см. Их крепят к ступеням или подбалясенникам.

На широких лестницах ограждение устанавливают с двух сторон на балясины. Иногда поручни прикрепляют к стене. В этом случае вертикальные опоры не монтируют.

Немного теории

Металлические лестницы, цельные или комбинированные, как и их деревянные и железобетонные аналоги, бывают нескольких видов:

  • Маршевые – прямой пролет с одинаковыми ступенями.
  • Изогнутые – изгибаются под определенным углом, в конструкции все или несколько ступеней забежные – суженные к центру.
  • Винтовые – закручиваются спиралью вокруг опорного столба под углом от 270⁰.
  • С поворотной площадкой – между пролетами прямоугольная площадка для захода или спуска на следующий марш.

Конструктивно металлические лестницы отличаются по устройству каркаса и способу крепления:

  • На косоурах – одна или две несущие балки, ступени крепятся поверх них, посредством опор и металлических площадок или «кобылок», сами косоуры монтируются в сены и на опоры.
  • На тетивах – две несущие балки, ступени крепятся между ними.
  • Консольные (на бяльцах) – без наружных опор, ступени монтируются в стену посредством скрытого крепежа (болты, шпильки, встроенный швеллер).

По способу изготовления металлические лестницы бывают сварными или кованными, наиболее востребованы первые, так как технологически их сделать проще. Ковка же предполагает мастерство, а не любительский уровень. Кроме того, лестницы бывают открытыми и закрытыми. У открытых весь конструктив остается на виду, поэтому предъявляются повышенные требования к финишной отделке. Для закрытых, которые в последствии будут «зашиты» отделочными материалами, можно обойтись защитными мероприятиями – зачистить и загрунтовать.

В зависимости от предполагаемой нагрузки, косоуры и тетива могут быть изготовлены из двутавра, швеллера или металлической трубы с прямоугольным или квадратным сечением. Для ступенек чаще всего используют клееные деревянные щиты различных пород, выбирая устойчивые к истиранию и короблению.

Функционал лестницы не привязан к материалу, из которого она изготовлена, поэтому и на металлические конструкции распространяются стандарты удобства и безопасности:

  • Ширина проема – не менее 1 метра.
  • Крутизна лестницы – до 45⁰, желательно не упираться в максимум.
  • Ширина ступени – от 250 мм до 300 мм.
  • Высота ступени – от 150 мм до 200 мм.

Так как между пределами довольно большой диапазон вариаций, а на удобство спуска и подъема могут повлиять 10 мм, имеет смысл при проектировании опираться не только на типовые размеры, но и на формулу среднего шага (формула Блонделя) – S = a + h x 2, 600 ≤ a + h x 2 ≤ 640, где:

  • S – величина среднего шага;
  • а – ширина проступи;
  • h – высота подъема ступени.

Оптимальное значение для безопасности: a + h = 460 мм, оптимальное значение удобства: a – h = 120мм. Модератор портала Вит1959 предлагает такой расчет параметров.

Вит1959Модератор FORUMHOUSЕ

Зная размер высоты от чистого пола одного этажа до чистого пола второго этажа, мы можем прикинуть, сколько ступеней у нас вместится на данном отрезке. Допустим, высота между этажами – 3000 мм, а диапазон удобных высот ступеней — от 150 мм до 200 мм, в среднем получается 175 мм. Разделив общую высоту на среднюю, мы получим: 3000 мм/175 мм = 17,14 ступеней. Зная диапазон минимальной ширины проступи, мы можем определить минимально удобную длину средней линии марша: 250 мм x 17,4 ступеней = 4285 мм (длина средней линии марша). Проверяемся по нашей формуле среднего шага – 600 ≤ 250 + 175 x 2 ≥ 640.

Естественно, существует масса промежуточных результатов, как укладывающихся в рамки, так и выходящих за них, но Вит1959 не рекомендует делать конструкции с параметрами ниже, чем в приведенных расчетах.

Для изготовления сварной конструкции понадобится инструмент. Опытные форумчане советуют не экономить на оборудовании и приобретать фирменный, мощный инвентарь. Затраченная сумма оправдается и качеством, и скоростью работ. Понадобится стандартный набор, который может расшириться, в зависимости от сложности конструкции и используемых материалов:

  • сварочный аппарат;
  • болгарка;
  • электродрель;
  • струбцины;
  • щетка по металлу.

Монтаж лестницы по металлическим косоурам

Как только все готово, можно смело переходить к практической реализации проекта. Для того чтобы все узлы оказались на своих местах, рекомендуется положить чертеж перед глазами. Новички упростят себе жизнь, начав со средней профильной секции лестницы. В этом случае легче проводить необходимые корректировки. Даже если возникнет большая или не очень погрешность, не нужно будет разрушать все для внесения корректировок.

Дизайнеры со стажем подготовили несколько рекомендаций для начинающих:

  • Все несущие элементы должны быть скрыты от глаз;
  • Используются саморезы и болты с большим запасом прочности;
  • Установить косоур необходимо на заранее подготовленную поверхность.

Варианты исполнения косоуров

Теперь давайте подробнее рассмотрим, какие типы косоуров встречаются, и в каких случаях их обычно применяют.

Лестницы для дома по металлическим косоурам из нержавеющей стали

Одинарный косоур – его еще называют монокосоур. Располагается обычно по центру марша и имеет приваренные к нему монтажные площадки либо лепестки под установку ступеней.

Лестница металлическая по косоурам: опора смещена к внешнему краю

Также существую конструкции, в которых косоур смещается к наружному краю. Возможным это бывает только тогда, когда противоположный край примыкает к стене, к которой он крепится дополнительно на специальные болты либо консоли.

Лестницы по металлическим косоурам и площадки

Преимущество монокосоурной лестницы состоит в том, что она выглядит более легкой и на ее сооружение уходит меньше металла. Конструкция при этом получается очень прочной и красивой.

Металлические лестницы по косоурам: две балки

Двойные косоуры – классический вариант. Ступени имеют по две точки опоры, а сами элементы разносятся от их центра на равное расстояние. Выглядят такие конструкции более грузно, но надежность у них будет повыше.

Монолитные лестницы по металлическим косоурам

Благодаря тому, что элементы проходят у краев ступеней, к ним достаточно удобно присоединять систему ограждения. В случае монокосоура вязаться приходится непосредственно к ступеням, что в определенных ситуациях может быть ненадежным решением.

Конструкция с тройным косоуров

Лестницу с тремя и более косоурами внутри дома вы, конечно, не найдете, так как обычно ширина конструкций не превышает 1,2 метра. А вот на улице, где-нибудь на крыльце, весьма вероятно. Ставят дополнительный опорный элемент в качестве усиления под ступени, ширина которых превышает 2 метра.

Сами косоуры из металла могут иметь три вариации исполнения, с разной сложностью изготовления и формой:

Вариант на кобылках

  • Косоур с кобылками – в этом случае имеется мощная прямая балка, задающая всю прочность. На нее сверху привариваются уголки, высота и длина которых должны соответствовать параметрам будущих ступеней.
  • Кобылки могут быть сварены под углом 90 градусов, либо иметь скос внутрь ступени. Зависит от дизайнерской задумки и умения мастера.

Металлический косоур для забежной лестницы чаще делают ломаным

Ломаный косоур или гребенка – вариант, собирающийся из отдельных кусков чаще прямоугольной металлической трубы. Смотрится он менее массивно, чем предыдущий вариант, поэтому косоуры часто оставляют на виду, окрашивая их в нужный цвет.

Сборные лестницы по металлическим косоурам

Использоваться такой вариант может как для прямых, так и для криволинейных конструкций. Именно такими косоурами в подавляющем большинстве случаев оборудованы сборные металлические лестницы. Кстати, на нашем сайте совсем недавно вышел отличный материал про эти изделия – обязательно почитайте, если ищете себе подходящий вариант в дом.

Косоур для лестницы металлический с монтажными площадками

  • Третий вариант напоминает конструктивно кобылки, но вместо уголков на цельную балку или ломанный косоур навариваются площадки под всю ступень, либо расходящиеся в стороны опорные элементы.
  • Подобные лестницы смотрятся очень эффектно, но изготавливать их более хлопотно и долго.

В качестве материала под косоуры могут использоваться: швеллеры, двутавры, трубы прямоугольного и круглого сечения, металлические уголки.

Вот как все это выглядит:

Расчет лестницы

Видимо вы не раз обращали внимание, что одни лестницы удобны для подъема ними на этаж, а другие не очень. Вот в этом разделе мы поговорим о том, как рассчитать лестницу, чтобы она была удобной для владельца

В данном случае, нам нужно сделать двухмаршевую лестницу с лестничной площадкой между двумя маршами. Эти лестницы должны размещаться здесь.

Я взял рулетку, замерял высоту, на которую нужно подняться по этой лестнице и ее разделил ее на два, так как у нас будет два марша. И замерял длину лестничного помещения. Вот, что я получил:

Высота марша 144см. а длина лестничного марша 3 метра. Что нам еще нужно знать, чтобы рассчитать лестницу?

Нам нужно знать удобную для человека высоту и ширину ступени, а также ширину лестничной площадки между двумя лестничными маршами.

Считается, что удобная для человека высота ступени должна быть в пределах 150-210мм. А удобная ширина ступени 245-330мм. Минимальной шириной лестничной площадки между двумя маршами есть 600мм.

Зная эти данные, беремся за расчет. Сначала узнаем количество ступенек. Для этого делим высоту марша на вероятное количество ступенек.

Вариант 1: 144/7 = 20,57см

Вариант 2: 144/8 = 18 см

Из этого видим, что нам подходит два варианта. Можно сделать в одном марше 7 и 8 ступеней (лестничную площадку рассчитываем как ступеньку). Но если сделать 7 ступенек, то расстояние между двумя ступеньками будет максимальной для удобства взрослого человека 20,57см. По такой лестнице ребенку будет сложно подниматься и опускаться.

Далее рассчитываем ширину ступеньки. Я бы рекомендовал вам делать ширину ступени 27см. Во-первых, это очень удобно, а во-вторых, если вы хотите покупать уже готовые ступени, то стандартная ширина ступеней является 30см. А почему я сказал 27см? Это потому, что каждую ступеньку устанавливают с выступом, это называют еще «носиком». Максимальная длина выступления 5 сантиметров, а оптимальная 3см.

Но если в вашей ситуации не получается установить стандартную ступень, то рассчитываем ширину исходя из конкретной ситуации, а ступеньки заказываем у столяра. Он вам сделает любую ширину.

Если в данной ситуации мы сделаем ширину ступени 27см, то: 27см х 7 = 189см. (Узнаем сколько занимать места на площадке лестничный марш) 300см — 189см = 111см (узнаем ширину лестничной площадки).

Из этого видим, что ширина лестничной площадки будет 111см. Если она для вас является широковатой, то вы можете сделать ступени шире. Тогда ширина площадки будет меньше.

И таким образом мы рассчитываем любые лестницы.

Правильное крепление балясин к тетиве лестницы из дерева на второй этаж

При устройстве поворотов лестницы на тетивах, у которых отсутствуют междуэтажные площадки, можно использовать центральную опорную стойку или производить стыковку тетивы на балясинах ограждения. Также разрешено применять вставные поворотные фитинги.

Правильное стыкование тетив лестницы на балясинах не только обеспечивает прочное и надежное соединение, но и является красивым и изящным строительным решением.

При креплении балясин к тетиве лестницы напряжения, которые обычно появляются на несущих элементах конструкции (в нижней части лестницы), переносятся на ограждения (в верхнюю часть сооружения).

Сочленение тетив на поворотных фитингах технически является более сложным. Оно позволяет не ограничивать проектирование лестницы одним типом ограждения. Сам по себе этот узел является усеченным подобием сочленения на балясинах, без верхнего силового пояса. Поворотная балясина, на которой происходила стыковка тетивы, здесь заменена на короткие кусочки тетив. Но требования к таким узлам повышенные: особенно к качеству врезок и материала тетив.

Лестница на тетивах

Любая лестница опирается на несущую балку, которая может быть выполнена как косоур или тетива.


Тетивы позволяют максимально адаптировать лестницу под особенности конкретного интерьера, сделав ее таким образом элегантной и современной.

Получается, что если крепить ступени к тетивам, то торцы их, в отличие от установки на косоуры, будут скрыты, а вид лестницы в профиль будет наклонным и ровным. Если использовать только одну тетиву, то второй торец ступеньки может монтироваться в стену. Лестничные ступени бывают с подступенками (закрытые) или без них (открытые), тогда к тетиве крепятся либо горизонтальная с вертикальной части ступеньки, либо только горизонтальная.


Варианты стыковки ступеней.

Ограждение лестницы, делающее ее надежной и удобной, образуется с использованием балясин (вертикальных опорных столбиков), вверху прикрепленных к перилам, а снизу присоединенным к балке, с такой частотой, чтобы промежуток между соседними стойками не превысил 15 см. Этим обеспечивается запас прочности. Выполнять деревянную лестницу, чтобы предохранить ее от растрескивания вследствие деформаций под воздействием среды, следует из одних пород дерева с ограждением и креплениями. Лестничные марши, площадки, перила воедино соединяются именно балясинами, поэтому крепление балясин к элементам лестниц должно быть особенно надежным.

У лестниц, опирающихся на тетивы, можно поместить балясины относительно ступенек в произвольном месте, так как в основном они скрепляются с балками, а не со ступенями. Проще всего прикрепить стойки к боковой стороне тетивы снаружи. Тогда их достаточно сбоку привинтить на шурупы, просверлив предварительно под них углубления, и сверху закрыв деревянными шпонками для маскировки. Сверху балки на грань можно крепить балясины, используя подбалясенник (доска немного шире тетивы), имеющий снизу паз, размером ширины тетивы, на которую он и одевается сверху. Стойки накладывают на подбалясенник сверху, прикручивая снизу саморезами. Затем конструкцию промазывают столярным клеем и насаживают на тетиву, скрепляя струбцинами. Балясины на балку можно посадить, используя шканты, крепежные шипы круглого сечения, высверлив отверстия на половину их длины в стойках и тетиве так, чтобы не было люфта. Все шканты плотно вставляют в отверстия стоек, фиксируя клеем, затем перила нижними половинками шкантов скрепляются с тетивой.

Что такое косоур для лестницы


Косоуры — опорные балки по краям лестницы Косоур для лестницы – разновидность тетивы. Он образует опорный каркас, на который монтируют ступени и перила. Косоуры представляют собой балки с определенным сечением и гребенкой на верхнем крае. В боковой проекции на виду остается торец элемента. Ступени накладывают сверху балок в подготовленные для этого спилы.

Главная задача элемента – обеспечить надежную опору. Элемент должен выдерживать вес ступеней и массу не менее 3 человек, поднимающихся по лестнице. Прочность должна быть достаточной, чтобы исключить любого типа вибрации.

Служит он и деталью интерьера. Форма и дизайн элементов определяют стилистическую принадлежность лестницы и в немалой степени ее привлекательность.

Технология изготовления

Лестница из профильной трубы – сооружение ответственное. Для проведения работ потребуются следующие инструменты:

  • сварочный аппарат,
  • болгарка с отрезным и шлифовальным кругом,
  • слесарный угольник,
  • рулетка, линейка, карандаш.

Рассмотрим, как правильно собирать устройство на основе ломанных косоуров. Для этого необходимо сделать заготовки материала, определяющие части косоурных конструкций. Их две: под размер ступени и подступени. Параметры выведены математическим путем из расчета высоты и угла наклона лестницы.

Касаемо профиль трубы. Лучше выбирать сечением 80х40 или 80х80 мм толщиною стенки 3 мм. Сразу оговоримся, стыковать трубные элементы между собой лучше под углом 45°. Стык под прямым углом не является максимально несущим. Но это не строгое требование, потому что небольших размеров межэтажные лестницы из металла спокойно выдерживают вес 1-2 человека.

Нарезанные части косоура

Из профильной трубы выбранного размера нарезаются болгаркой требуемое количество элементов. Отдельно вырезаются опоры под ступени и под подступнки. Их количество умножается на «2» из расчета двух ломаных косоуров.

Стыковка двух элементов

Из отходов материала можно сварить специальное приспособление – кондуктор, составляющий 90°, с помощью которого проводится стыковка двух элементов косоура. Именно здесь начинаются сварочные работы – прихватка двух труб.

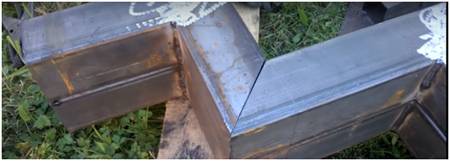

Сваренные между собой два элемента

Далее состыкованные части полностью обвариваются по периметру стыка и шлифуются болгаркой, чтобы на местах соединение не осталось металлических подтеков, заусенец.

Готовый косоур

Следующий этап – соединение заготовок в готовое изделие – косоур. Проводится по идентичной технологии стыковки и сваривания отдельных труб.

Правила сборки второго косоура

Второй косоур собрать проще. Необходимо уложить первый на ровную площадку, на него последовательно, начиная от края конструкции, укладывать и состыковывать полуфабрикаты. Тут же на месте делать прихватку электросваркой. После чего стыки полностью обвариваются и шлифуются. Не забываем слесарным угольником контролировать места стыков.

Следующий этап очень важен. Необходимо соединить два косоура в единую лестничную конструкцию (каркас). Для этого между ними устанавливают отрезки трубы из профиля сечением 20х40 мм толщиною 2 мм, длина которых равна ширине ступени. Поэтому поперечины предварительно нарезаются болгаркой согласно длине, после чего косоуры выставляются параллельно и соединяются вырезанными элементами. Поперечины являются опорами для ступеней. Каркас готов, можно проводить монтаж.

Косоуры, соединенные поперечинами

Посмотрите видео: как собрать лестницу из профильной трубы на двух ломаных косоурах.

Крепление лестницы по месту монтажа

Существует множество вариантов, как прикрепить лестничное сооружение (каркас) к полу первого и перекрытию второго этажа. С напольным первого этажа проще. Простой вариант – вбить в металлические штыри, к которым привариваются косоуры. Можно заложить в бетонную стяжку закладную деталь в виде металлического листа прямоугольной формы, к нему лестница и приваривается.

Касаемо плиты перекрытия второго этажа, то здесь также несколько несложных вариантов. Один из них показан на фото ниже. В нем четко видно, что верхняя последняя ступень ложиться поверх пола второго этажа, а косоур крепится к торцу плиты металлическими анкерами. Для этого с его торца приваривается металлическая пластина прямоугольной формы.

Крепление металлического косоура из профильной трубы к перекрытию

Что такое косоур для лестницы


Косоуры — опорные балки по краям лестницы Косоур для лестницы – разновидность тетивы. Он образует опорный каркас, на который монтируют ступени и перила. Косоуры представляют собой балки с определенным сечением и гребенкой на верхнем крае. В боковой проекции на виду остается торец элемента. Ступени накладывают сверху балок в подготовленные для этого спилы.

Главная задача элемента – обеспечить надежную опору. Элемент должен выдерживать вес ступеней и массу не менее 3 человек, поднимающихся по лестнице. Прочность должна быть достаточной, чтобы исключить любого типа вибрации.

Служит он и деталью интерьера. Форма и дизайн элементов определяют стилистическую принадлежность лестницы и в немалой степени ее привлекательность.

Схема с двумя косоурами

Двойная конструкция определяется наличием в ней двух косоуров. Самый простой вариант – когда концы профильного металла закрепляются между двумя этажами без поворота. То есть в данном случае это прямолинейная конструкция.

Основное требование к грамотной установке косоуров – это одинаковая длина балок и точное расстояние между ними по всему продольному расположению. При этом крепление двух параллельно уложенных элементов производится к несущим элементам верхнего и нижнего перекрытия.


Схема каркаса прямой однопролетной лестницы

Сложнее с поворотной системой, когда конструкция разделяется промежуточной площадкой, и верхняя часть относительно нижней разворачивается на какой-то угол. Чаще не меньше 90°. В этом случае вопрос безопасности и прочности объекта решается дополнительным креплением косоуров или к стенам, или к опорным столбам, которые устанавливаются под площадку и верхнюю часть пролета. Однако, если грамотно рассчитать элементы системы по нагрузкам, то металлический профиль может выдержать довольно серьезный вес и без дополнительных креплений. В этой прочности и заключается основное отличие металлических лестниц от деревянных.


Конструкция поворотной лестницы. В местах поворота по углам установлены дополнительные опоры.

Самый сложный узел во всей поворотной конструкции – это переход через площадку. Здесь нужно соблюдать абсолютную точность параметров самой лестницы, которые при переходе из нижней части в верхнюю не изменяются. Однако металлические лестницы с одним или двумя косоурами можно делать и без промежуточной площадки – можно использовать забежные ступени.


Каркас поворотной лестницы с забежными ступенями и косоурами из швеллера
