Разновидности котлов Беретта и инструкция по эксплуатации

Виды энергонезависимых газовых котлов

Подавляющее большинство котлов этого типа являются напольными. Если котел энергонезависим, то вполне логично предположить, что и контур отопления должен функционировать независимо от электричества

Так работают только системы обогрева с естественной циркуляцией, а для них важно расположения котла, т.к. для создания напора расширительный бак нужно поднимать как можно выше. В контуре с естественной циркуляцией можно установить и энергонезависимый газовый котел двухконтурный, который будет обеспечивать жилище горячей водой

В контуре с естественной циркуляцией можно установить и энергонезависимый газовый котел двухконтурный, который будет обеспечивать жилище горячей водой.

По конструкции напольный энергонезависимый газовый котел мало чем отличается от обычного, в нем те же самые две горелки – запальная и основная, обычно открытая камера сгорания для хорошей тяги, система отвода продуктов сгорания (дымоход или коаксиальный выход) и система автоматики не требующая электроэнергии. Характерное отличие – наличие кнопки для розжига с помощью пьезоэлемента.

Напольные газовые котлы могут быть одноконтурными или двухконтурными.

Газовый котел PROTHERM

В качестве примера можно привести энергонезависимый газовый котел Протерм, который производится известной европейской компанией PROTHERM из Чехии. Она с 2001 года входит в состав немецкого концерна Vaillant Group. Линейка моделей Протерм Медведь TLO – это напольные энергонезависимые газовые котлы с чугунным теплообменником. Выпускается четыре модели с мощностями от 17 до 44 кВт.

Основные характеристики котлов PROTHERM:

• классические энергонезависимые газовые котлы отопления напольные стационарного типа;
• чугунный теплообменник обеспечивает долговечность и надежность;
• безопасность обеспечивается термопарой, которая контролирует работу факела;
• применен розжиг с помощью пьезоэлемента;
• средний КПД – 91%;
• удаление продуктов сгорания через дымоход;
• для контроля температуры теплоносителя используется термостат, который подает сигнал на механический контроллер для включения или выключения основной горелки;
• температура воды в контуре отображается на панели с помощью накладного термометра с биметаллической спиралью;
• установлен аварийный датчик перегрева.

Заказать или купить газовый котел энергонезависимый напольный PROTHERM Медведь можно в любом специализированном магазине, но прежде следует рассчитать необходимую мощность котла и подобрать подходящую модификацию. В серии PROTHERM Медведь KLZ – единственный котёл газовый двухконтурный напольный энергонезависимый с двухвходовым теплообменником из чугуна со встроенным бойлером. Диапазон мощностей от 18 до 49 кВт в четырех модификациях. В комплект входит два расширительных бака для ГВС и отопления.

Напольные газовые котлы Жуковского завода

Жуковский механический завод (ЖМЗ) выпускает популярные энергонезависимые напольные газовые котлы с мощностью 11,6 кВт, которые обеспечивают отопление 110 м2, а модель с номинальной мощностью в 29 кВт легко обогреет жилище в 250 м2.

Напольные одноконтурные газовые котлы АОГВ изготовляются в трех основных модификациях:

1. ЭКОНОМ – котлы этой комплектации оснащаются механическим контроллером автоматики, произведенным в России.
2. УНИВЕРСАЛ – комплектуются автоматикой в основном итальянского производства, например 630 EUROSIT , 710 MINISIT.
3. КОМФОРТ – также комплектуется механическими контроллерами европейского производства, которых делают выпускаемые приборы безопасными и надежными.

Немаловажно, что купить газовый котел энергонезависимый напольный можно за небольшие деньги, а взамен получить надежный отопительный агрегат, практичный и выносливый

О напольных моделях и надежности теплообменников

Котел «Беретта» в настенном исполнении отлично подходит для установки в условиях автономных отопительных систем в помещениях с ограниченной площадью. Если же вам необходимо несколько более мощное оборудование, то стоит предпочесть одноконтурные напольные приборы. Их обычно устанавливают в крупных зданиях жилого или административного, а также коммерческого и промышленного назначения. Покупатели особенно подчеркивают, что настенные агрегаты имеют теплообменник, который изготавливается из стали или высокопрочного чугуна, что продлевает срок эксплуатации устройства. Такая оснащённость увеличивает еще и теплоотдачу, а также повышает коэффициент полезного действия.

Теплообменник из стали готов будет прослужить около 15 лет, а дополнительным плюсом можно назвать его устойчивость к коррозии. Котел «Беретта» способен прослужить еще дольше. Для этого потребители советуют выбирать оборудование с чугунными теплообменниками, в этом случае вы можете надеяться на работу в течение 25 лет минимум.

Особенности эксплуатации газовых котлов «Беретта»

Инструкция по эксплуатации газовой колонки «Беретта» говорит, что это сложная саморегулирующаяся система, основная работа которой преобразовывать газ в полезное тепло, отапливать помещение и подогревать воду. Правильная работа с устройством предполагает полноценное следование предписанной инструкции, которая идет совместно с котлом.

После монтажа напольного или настенного оборудования осуществлять проверку первого розжига должен инженер перед тем, как подать газ, чтобы коммуникации соответствовали техническим характеристикам котла, правильно работала система удаления дыма с забором воздуха, был герметичным газопровод, соответствовали характеристики расхода с газовым давлением в газопроводе. Иначе дисплей будет мигать и выдавать ошибку.

В последующем эксплуатация по мануалу может производиться пользователем. Чтобы переключить режим котла на обогрев в усиленном режиме, нужно повернуть кнопку переключателя влево в соответствии с картинкой, которая обозначает зиму. Чтобы переключить на показатель «лета», требуется повернуть рычажок в обратную сторону.

Внимание! Розжиг обязан производиться в сухой комнате при температурном режиме свыше 0 градусов. Чтобы отключить его на продолжительное время, следует перевести кнопку на режим выключения, закрыть кран трубопровода подачи топлива и перекрыть воду по системе ГВС

Рекомендуется также слить воду из системы.

Как выбрать котел

1. Определите цель. Для чего вы предполагаете использовать нагреватель — только для обогрева дома или еще и для нагрева горячей воды. В первом случае берите одноконтурный, во втором — вам нужен двухконтурный аппарат.
2. Уточните, какую площадь предстоит отапливать. В зависимости от площади будет подбираться мощность.
3. Какой вариант установки для вас удобнее — настенный или напольный.
4. Нужны ли дополнительные функции.

Все модели от итальянского бренда отличаются компактностью и бесшумной работой, они ничуть не беспокоят хозяев своей работой. У них стильный дизайн, котлы идеально вписываются в современные интерьеры.

Защитные системы

• От замерзания. Имеется возможность работы при пониженной температуре. При необходимости есть запуск на прогрев системы.
• От отсутствия тяги. Прибор отключается при ее нехватке.
• От блокировки насоса. Автоматическое отключение при долгом простое. Частота отключения — один раз в сутки.
• От неправильного розжига. Имеется встроенное устройство, контролирующее пламя.

Технические характеристики

Компания выпускает несколько моделей настенных и напольных котлов для отопления разной мощности

Выпускает устройства компания RIELLO S.p.A. Ассортимент большой: двухконтурные и одноконтурные модели, напольные и настенные, с разными типами горелки. Для удобства потребителей котлы разной конструкции представлены сериями. Технические характеристики разные, так что любой покупатель найдет подходящий вариант.

1. Kompakt – одноконтурные котлы с мощностью от 13,5 до 14,2 кВт. К устройству подключают только систему отопления. Особенность моделей – открытая камера сгорания. Это самые дешевые аппараты.
2. City – серия включает как одно- так и двухконтурные модели с показателями мощности от 24 до 28 кВт. Камеры сгорания как открытые, так и закрытые. Сюда же относят конденсационные котлы мощностью до 50 кВт. Особенность серии – модели работают как от природного, так и от сжиженного газа. Оснащены ЖК-дисплеями.
3. Ciao – двухконтурные, обеспечивают работу отопительной системы и нагрев воды. Камеры сгорания делают как закрытые, так и открытые. На всех устройствах установлены битермические теплообменники – они повышают уровень теплоотдачи. Котел Beretta этой серии защищен от замерзания теплоносителя в трубах. В серию входят модели «Nord» – они автоматически начинают подогревать воду, если ее температура снизилась до +5 С.
4. Mynute – усовершенствованная линия. Все модели оснащены опциями защиты от замерзания, автоматического розжига, собственной диагностической системой. Предусмотрен и расширительный бак объемом до 8 л. Представлена серия как обычными двухконтурными котлами, так и конденсационными.
5. Novella – модели рассчитаны на работу в системах с естественной циркуляцией. Камеры сгорания открытые. Предусмотрен пьезорозжиг. Аппараты этой серии могут работать при отсутствии электричества. Выпускают только одноконтурные модификации.
6. Boiler – мощность аппаратов сравнительно невелика – до 28 кВт. Однако все модели оснащены бойлерами объемом в 60 л с отдельными теплообменниками. Защищены от промерзания. Бонус – циркуляционный насос и моделируемая горелка.
7. Exclusive – предназначены для функционирования в закрытых системах отопления. Котел оборудуется собственным насосом и раздельным теплообменником. Работает прибор в 4 режимах. Компания выпускает модели с мощностью от 16 до 35 кВт.

Ремонт платы или замена на новую?

Электронная плата любого котла – это дорогостоящее устройство и осуществлять замену на новую при любой неисправности не целесообразно, тем более, что платы beretta имеют не самую сложную принципиальную схему.

Мы предлагаем своим клиентам ремонт платы потому, что это прежде всего выгодно, так как стоимость в большинстве случаев не превышает 30% цены новой платы. Для проведения ремонта у нас есть профессиональное оборудование, схемы, оригинальные запасные части и опыт.

Для проведения диагностики организованы специальные стенды, имитирующие реальный агрегат, на котором платы проверяются после ремонта.

Мы не просто ремонтируем платы, а даем существенный срок гарантии на работы, потому что отремонтировали уже не одну такую плату и уверены в результате.

Виды

Фирма Beretta выпускает все виды современных газовых котлов, которые можно разделить на группы по соответствующим признакам.

По способу установки предлагаются:

• Напольные котлы. Устанавливаются прямо на пол или на специальную площадку, обладают большим весом и увеличенными габаритами вследствие более прочных и массивных деталей, рассчитанных на высокую мощность и производительность.
• Настенные модели, предназначенные для навесного монтажа на несущие стены или на специальные опорные конструкции (рампы). Обладают компактными размерами, мощность агрегатов ограничена до 35 кВт.

По функциональным возможностям:

• Одноконтурные, рассчитанные только на питание системы отопления.
• Двухконтурные, способные одновременно нагревать теплоноситель и готовить горячую воду для хозяйственных потребностей.

По способу теплопередачи:

• Конвекционные. Нагрев жидкостей происходит по обычной методике — в пламени газовой горелки.
• Конденсационные. Эти агрегаты обладают двухступенчатым циклом нагрева — сначала происходит первичный подогрев за счет тепловой энергии, полученной при конденсации водяного пара из выводимого дыма, а после это производится вторая стадия нагрева в пламени горелки.

ВАЖНО!
Необходимо учитывать, что работа конденсационных котлов возможна только при разнице температур снаружи и внутри помещений не более 20°, что исключает возможность использования в большинстве регионов России. Это надо знать, выбирая котел, поскольку разница в ценах между конденсационными и конвекционными котлами весьма значительна.. По типу камеры сгорания:

По типу камеры сгорания:

• Открытые (атмосферные). Удаление дыма происходит естественным способом, с помощью тяги дымохода (печного типа). Забор воздуха, необходимого для горения, производится прямо из помещения, в котором установлен котел.
• Закрытые (турбированные). Забор воздуха происходит снаружи, горелка полностью изолирована от внутренней атмосферы жилых помещений. Вывод дыма происходит под действием вентилятора турбонаддува.

Турбированные модели стабильнее и надежнее в эксплуатации, практически не зависят от внешних условий, чего нельзя сказать от котлов с открытой камерой сгорания.

Рейтинг ТОП-7 настенных итальянских двухконтурных котлов

Рассмотрим наиболее популярные и востребованные модели итальянских настенных двухконтурных котлов:

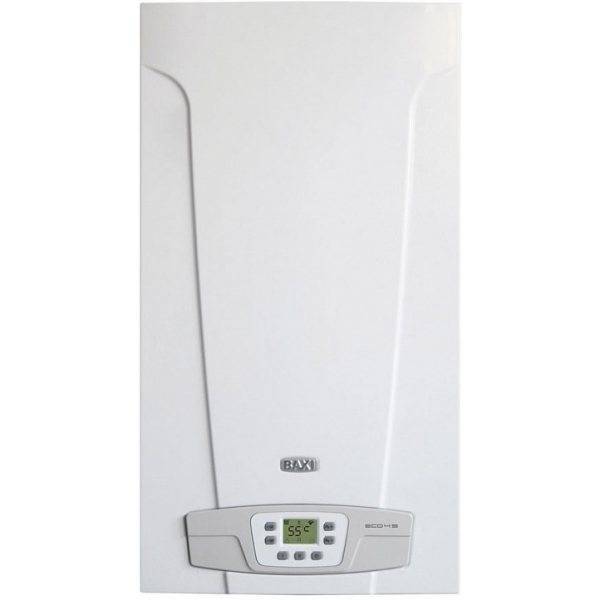

Baxi

Итальянская фирма, производящая газовые котлы уже около 50 лет. Ассортимент настенных котлов весьма широк и разнообразен, есть конвекционные и конденсационные модели разной степени мощности.

Фирма проводит политику производства простых, экономичных, но высококачественных котлов с полноценным функционалом.

Современные разработки и технологии позволяют создавать высококачественные и надежные агрегаты, пользующиеся высоким спросом.

Модельные линейки:

• MAIN.
• NUVOLA.
• ECO.
• LUNA.

Пользователи отмечают привлекательный внешний вид, надежность и стабильность работы котлов Baxi.

Ariston

Бренд Ariston принадлежит компании Indesit Company, основанную (под другим именем) в 30-х годах XX века.

Сегодня компания занимает высокое положение среди конкурентов, поставляя на мировой рынок высокотехнологичное и надежное оборудование, в том числе настенные двухконтурные газовые котлы.

Серии:

• Egis.
• Clas
• Genus.

Все модели — высокотехнологичные образцы настенных котлов, оснащенные широким набором функций. Некоторые могут быть запрограммированы на неделю, управляются как с внешней панели, так и с пульта дистанционного управления.

Immergas

Компания датирует начало свей деятельности 1964 годом. Энергичное и активное развитие производства дало свои результаты.

Сегодня вниманию покупателей предлагается несколько серий настенных двухконтурных котлов:

• Star.
• Mythos.
• Mini.
• Major.
• Avo/Zeus.

В котлах используется битермический теплообменник, позволяющий получить больший объем горячей воды, чем обычный пластинчатый раздельного типа.

Есть модели с атмосферной и турбированной горелкой, разной мощности, оснащенные дополнительным функционалом.

Tiberis

Компания — новичок среди старожилов теплотехнической отрасли. Однако, это не мешает ей активно развиваться и выпускать востребованные и конкурентоспособные газовые котлы.

Серии котлов:

• Tiberis Mini.
• Tiberis Cube.

Относительно недорогие, но весьма качественные и надежные настенные котлы. В производстве использованы передовые методики и технологии, позволившие исключить некоторые слабые места в конструкции и получить впечатляющие результаты.

Ferroli

Компания, начинавшая свой путь к успеху в 1958 году в качестве скромной мастерской. Сегодня это всемирно известная фирма, выпускающая обширный ряд настенных газовых котлов.

Предлагаются серии:

• DIVATECH.
• BLUEHELIX.
• FORTUNA.
• DIVAPROJECT.
• DIVABEL.

Котлы рассчитаны на эксплуатацию в сложных условиях, на жесткой воде, с перебоями в электропитании и подаче газа. Способны обеспечить дом теплом и горячей водой, стабильно удерживать режим работы.

Пользователи отмечают легкость управления и эстетичный внешний вид.

Fondital

Компания основана в Италии в 1970 году.

Выпускаются газовые котлы следующих серий:

• MINORCA.
• ANTEA.
• FORMENTERA.
• ITACA.
• VICTORIA COMPACT.

Модели обладают большими возможностями. Имеются разные типы теплообменников — как обычный раздельный вариант, так и более современный битермический (объединенный).

Italtherm

Чисто итальянская отопительная техника, выпускаемая в г. Понтентуре. Серия City Class содержит 6 моделей мощностью 20-28 кВт, оптимальных для частного дома площадью до 280 м2.

Отличаются удачным сочетанием качества и стоимости, обладают массой функциональных возможностей.

Виды газовых котлов

Данный производитель предлагает своим клиентам отопители следующих типов:

Настенные и напольные

Настенные модели котлов Беретта имеют мощность до 28 кВт. Такой котел обычно размещают в кухне, причем отдельное место для него не понадобится — отопитель можно повесить над разделочным столом или мойкой. Настенные котлы оснащаются только стальными теплообменниками.

Напольные котлы являются более мощными: модели серий Novella Avtonom и Novella RAI имеют производительность от 24 до 71 кВт, котлы серии Novella Maxima — от 87,4 до 290 кВт.

Приборы серии Novella Avtonom являются энергонезависимыми. Только эти модели рассчитаны на естественную циркуляцию, все остальные могут работать только с принудительной (теплоноситель перекачивается насосом).

Выходы котла Beretta CITY 24 CSI

При мощности от 55 кВт газовые котлы Beretta оснащаются вытяжным колпаком, который обеспечивает полное удаление продуктов горения даже при ослабленной тяге.

Теплообменники в напольных моделях — чугунные, отличающиеся особой долговечностью (срок службы составляет 25 лет против 10 – 15 лет для стальных). Чугун используется особый, более пластичный, чем обычный. Поэтому котлы могут эксплуатироваться в низкотемпературном режиме.

С открытой и закрытой камерой сгорания

У первых в маркировке присутствует комбинация букв «CSI», у вторых — «CAI».

Котлы с открытой камерой кислород потребляют из помещения, а продукты горения удаляются посредством естественной тяги.

Горелки применяются атмосферные (воздух для приготовления газо-воздушной смеси засасывается за счет падения давления в движущемся газовом потоке).

Котлы с закрытой камерой снабжены вентилятором, который обеспечивает приток кислорода с улицы и отвод продуктов горения.

Таким образом, топка котла не имеет сообщения с помещением — такое решение является более безопасным, но требует обязательного наличия электроснабжения.

Дымоход можно использовать меньшего сечения и не такой высокий (можно просто вывести через стену на улицу).

Обычно в этом качестве используется коаксиальная труба — по наружной части в топку подается свежий воздух. Горелки используются наддувные (воздух для приготовления смеси нагнетается вентилятором).

Одно- и двухконтурными

Первые работают только на систему отопления, вторые — еще и обеспечивают горячее водоснабжение (ГВС) в проточном или накопительном (имеется бойлер) режиме.

При активации вторичного контура (нагрев воды для ГВС) первичный от системы отопления отключается.

Обычными или конденсационными

Конденсационные котлы отбирают у дымовых газов больше тепла, так что те остывают до температуры конденсации содержащегося в них водяного пара. За счет этого КПД отопителя сильно увеличивается.

Основные неисправности газовых котлов Беретта

Конструкция котлов Beretta представляет собой надежное и прочное инженерное решение, учитывающее все нагрузки и воздействия на детали и узлы агрегата.

Наиболее вероятные неисправности возникают в самых ответственных узлах, испытывающих максимальные температурные или динамические нагрузки.

По оценкам специалистов, в число самых распространенных неисправностей входят:

• Отсутствие пламени на горелке, вызывающее блокировку работы котла. Эта проблема встречается чаще всего, поскольку может быть вызвана разными причинами, от засорения форсунок горелки, до прекращения подачи газа в магистрали.
• Отказ платы управления — перегорание деталей или выход из строя из-за попадания конденсата. Это одна из наиболее неприятных для пользователя проблем, так как замены платы управления — весьма дорогостоящая процедура.
• Отключение котла вследствие превышения допустимого давления дымовых газов. Здесь причинами могут быть как засорение сажей или появление наледи на выходе из дымохода, так и повышение ветра, создающее в дымоходе излишнее давление.
• Выход из строя любого датчика самодиагностики. Система управления котла воспринимает такие ситуации как возникновение равноценной ошибки и немедленно принимает соответствующие меры.
• Низкое давление воды в подающем трубопроводе отопительного контура. Если подпитка не помогает решить проблему, то возможна утечка или выход из строя расширительного бака.

ВАЖНО! Перечисленные проблемы относятся к наиболее распространенным, но это не говорит об их обязательности — в процессе эксплуатации возможны любые случайности, и описанные ситуации могут вовсе никак не проявиться

Beretta CIAO 24 CAI

Данный аппарат предназначен для крепления на стену, он имеет два контура для прогрева – контуры отопления и горячего водоснабжения, при этом камера горения открытого типа. Каковы основные плюсы этого оборудования? Укажем нижеследующим списком.

1. Есть дисплей информирования.
2. Мощность можно регулировать плавно.
3. Автоматическая регулировка температурного режима теплоносителя.
4. Циркуляционный насос имеет три скорости и защищен от сбоев.
5. Возможность перенастроить оборудование на сжиженный газ.
6. Толщина стенки теплообменника увеличена на последних моделях.
7. В установке есть контроль пламени ионизационного типа.
8. Давление воды контролирует гидравлический прессостат.
9. Имеется также контроль дымоудаления.

Для того, чтобы понять, как работает этот агрегат, приведем краткую инструкцию на данный двухконтурный газовый котел Беретта настенного типа.

1. Режимы работы отображаются специальными значками на индикаторной панели агрегата.
2. Для активации работы оборудования необходимо включить электропитание, открыть газовый кран, настроить регулятор комнатной температуры и установить режим «зима» или «лето» по ситуации.
3. Отключение производится специальной кнопкой «выключение».

У описываемого аппарата есть кое-какие относительные недостатки. Перечислим их ниже:

• поскольку камера для горения открытая, необходимо наличие в помещении оборудованного дымохода;
• возможны засорения датчиков.

С этой моделью мы разобрались, а теперь изучим другую модель.

Настенный Beretta CITY 24 CSI

Это оборудование также предусматривает крепление на стену. Здесь тоже два контура, но камера для горения закрытая, соответственно отвод дыма принудительный. Мощность 24 кВт, а площадь отапливаемого помещения может достигать 240 м2. Основные лучшие качества оборудования в списке ниже.

• медный первичный теплообменник;
• защита от промерзания и перегрева;
• автоматическая диагностика ошибок оборудования;
• температура нагрева теплоносителя регулируется автоматически;
• мощность регулируется плавно;
• защита от промерзания и блокировка насоса.

Как видим, у данной модели функции аналогичны таковым у предыдущей модели. Теперь приведем вкратце инструкцию по эксплуатации на описываемый газовый котел Беретта.

1. На индикаторной панели также используются значки, условные изображения расшифрованы в техническом паспорте.
2. Возможно подключение пульта дистанционного управления.
3. Правила монтажа подробно расписаны на страницах технического паспорта.
4. В паспорте указана схема подсоединения к горизонтальному коаксильному дымоотводу, который надо докупать отдельно.
5. Для запуска оборудования необходимо заполнить систему водой, включить питание, открыть газовый кран, регулятор выставить на комнатную температуру. Включить режим «зима» или «лето».
6. Отключение аппаратуры осуществляется кнопкой выключения.

В подробном руководстве также указаны коды ошибок. То есть это зашифрованные неисправности, которые может показать двухконтурный газовый котел Беретта на индикаторной панели. Однако о них мы сейчас поговорим подробнее.

Сравнение и неполадки

Для подведения некоторого итога мы сделали сводную таблицу по двум описанным моделям. Итог таков: котлы примерно похожи, и тот и другой очень привлекательны для потребителя. Вот эта таблица: Приведенная таблица включает информацию об имевших место у потребителей неисправностях того или иного газового котла Беретта. Распишем, что можно попытаться сделать при тех или иных неполадках своими руками.

1. Среди неисправностей газового котла Беретта могут встретиться поломки, при которых агрегат не включается. Скорее всего, причина либо в отсутствии воды, либо в отсутствии электропитания. Самый худший расклад – это поломка системной платы. Здесь поможет только сервисная служба.
2. Возможна блокировка из-за избыточного давления дымохода, но это может произойти из-за сильного уличного ветра.
3. Неполадки датчиков автоматика должна определить сама.
4. Оборудование может не включаться также из-за конденсата в дымоходе, последний надо проверить помимо прочего, если агрегат не включается.
5. Бывают случаи отказа оборудования из-за инея на выходе дымохода. Срабатывает датчик, как следствие, аппаратура не работает.

Вот основные проблемы, с которыми можно столкнуться при эксплуатации описываемого котельного оборудования.
