Особенности и разновидности газовых котлов Жуковский

Особенности и отличия АОГВ от других газовых нагревателей

Универсальность и автономность – основные преимущества котла в частном доме. Универсальность заключается в том, что оборудование может работать не только от централизованного газопровода, но и от баллонного газа – достаточно поменять тип горелки. Кроме того, при отсутствии электричества электронную систему контроля успешно заменяет механическая автоматика – это и есть полная энергонезависимость и автономность.

Для жилья разной площади можно подобрать котлы соответствующей мощности, и этот параметр отражается в маркировке агрегата: так, марка котла АОГВ 17 расшифровывается, как аппарат отопительный газовый водогрейный с максимальной мощностью 17 кВт.

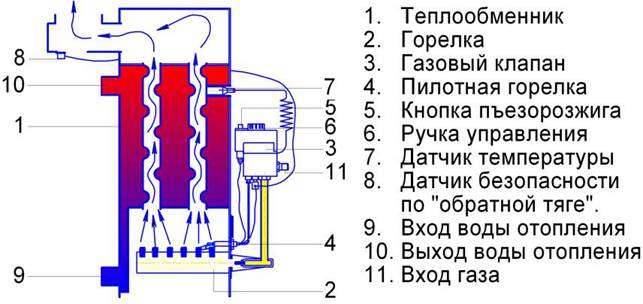

Принципиальная схема котла АОГВ

Теплообразующие элементы агрегата: приборы и датчики автоматики, камера сгорания, рубашка (теплообменник), воздуховод (дымоходный канал). В РФ основными поставщиками этого автономного нагревательного оборудования являются Боринский и Жуковский заводы – все аогв жуковский и Боринский выпускаются в напольном исполнении. Боринский завод занимается производством нагревателей напольного типа в прямоугольном корпусе, с автоматикой, расположенной в этом же корпусе сзади. Вся автоматика монтируется в разных исполнениях и комплектациях – это может быть отечественная механическая и/или электронная аппаратура, а также автоматика европейского или американского производства.

Боринский завод изготавливает котлы с номинальной мощностью 7, 11, 17, 23 и 29 кВт в двух модификациях – одноконтурный котел и комбинированный агрегат с двумя контурами, и это позволяет отапливать в экономичном режиме даже небольшие домики с общей площадью до 70 м2. В этой особенности проявляется преимущество боринских агрегатов перед жуковскими, которые предназначены для больших площадей.

Газовый котел производства Боринского завода

Медная термопара – следующий основной элемент схемы, который приводит в рабочее состояние электромагнитный клапан, перекрывающий газ в камеру сгорания при затухании фитиля. Камера горения, которой оснащаются газовые котлы для частного дома марки АОГВ – открытая, и это значит, что воздух для поддержания горения поступает в камеру из окружающей атмосферы. Такое устройство схемы монтажа должно предусматривать наличие и естественной, и принудительной вентиляции в частном доме. Но при наличии хорошей естественной тяги электрический вентилятор можно использовать только в крайних случаях.

Схема вентиляции для газового отопления

Рубашка с теплоносителем расположена в верхней части камеры сгорания, над горелкой. Оба контура (если котел аогв двухконтурный) имеют свой отдельный теплообменник с разделенными потоками воды и/или теплоносителя.

Жуковский Машиностроительный Завод производит котел аогв с номинальной мощностью 11, 17, 23 и 29 кВт в трех вариантах: экономичный нагреватель (эконом класс), универсальный котел (класс универсал), и класс комфорт.

В этих агрегатах отличаются автоматика – по комплектации и стране-производителю. Все котлы имеют пьезоэлектрический поджиг горелки, что соответствует определению автономности нагревателя. В зависимости от мощности прибора, по маркировке в паспорте можно узнать, какую площадь может обогреть конкретный агрегат.

Энергетика и энергетическое оборудование

НИИ энергетики Энергетические компании Энергосберегающие технологии Продажа котлов отопления Ремонт котлов отопления Чистка котлов и теплообменников Проектирование и строительство котельных Котельное оборудование — производство, продажа, ремонт Строительство объектов энергетики Строительство, ремонт и техобслуживание энергетических объектов Электростанции — оборудование Дизельные электростанции, продажа РусГидро Трубы и трубопроводная арматура Электромонтажные работы Предприятия кабельной промышленности Электротехническая продукция, продажа Газовая промышленность, газовое оборудование Нефтегазовая промышленность — предприятия в Москве Продажа и транспортировка нефтепродуктов Предприятия нефтехимии Энергоаудит Энергооборудование Кондиционеры и вентиляторы, продажа Магазины электротоваров Леруа Мерлен электротовары

  Котлы данных марок выпускаютсяЖуковским машиностроительным заводом (ЖМЗ) , крупнейшим в России предприятием по производству бытовых газовых отопительных котлов. Поэтому эти котлы часто называютЖуковскими .   ЖМЗ расположен в г. Жуковский, Московской области. С 1967 года завод начал выпуск бытовых отопительных котлов АГВ-120, широко известных во всех регионах России и странах СНГ.   В настоящее время завод производит более 30 типов АОГВ, АКГВ и КОВ мощностью от 11 до 68 кВт. Жуковские котлы применяется в электронезависимых автономных системах водяного отопления и водоснабжения. Новое современное оборудование, высококвалифицированный персонал позволяют производить конкурентоспособные изделия и заводу быть российским лидером по производству газового оборудования для автономных систем отопления и водоснабжения. Котел АОГВ-17,4Газовые напольные котлы АОГВ используются для отопления жилых зданий и помещений бытового назначения в отопительных системах с естественной или принудительной циркуляцией воды. Котлы одноконтурные и используются только для отопления. Для горячего водоснабжения используется двухконтурный аналог —котлы АКГВ .   Аббревиатура«АОГВ» расшифровывается как«Агрегат Отопительный Газовый», «АКГВ — «Агрегат Комбинированный Газовый». Т.е. котел АОГВ используется только для отопления, в то время как котел АКГВ позволяет производить отбор горячей воды для бытовых нужд.   Котлы работают на природном газе, а при замене форсунок (на основной горелке и запальнике) — на сжиженном (баллонном) газе. Теплообменник котлов — стальной. Он имеет специальную конструкцию, позволяющую достичь КПД котла не менее 89 %.   Модельный ряд котлов АОГВ включает в себя аппараты мощностью от 7 до 23,2 кВт и позволяет отапливать помещения площадью от 25 до 200 м2.   Модельный ряд котлов АКГВ включает в себя аппараты мощностью от 11,6 до 23,2 кВт и позволяет отапливать помещения площадью от 50 до 200 м2.   Отличительными качествами котлов данных марок являются простота и надежность конструкции, неприхотливость, удобство эксплуатации. Эти качества позволили котлам АОГВ и АКГВ завоевать популярность в России. Котел АОГВ можно встретить во многих дачных домах и в домах с поквартирным отоплением.   Газовые отопительные котлы АОГВ и АКГВ могут быть использованы как в системах с естественной циркуляцией теплоносителя (открытая система), без подключения к электросети, так и в системах с принудительной циркуляцией теплоносителя (закрытая система) с установкой циркуляционного насоса   На базе серийных котлов АОГВ и АКГВ можно изготавливать модульные котельные различной мощности   При работе котлов АОГВ и АКГВ в системе отопления можно использовать в качестве теплоносителя низкозамерзающие жидкости, рекомендуемые для применения в системах отопления

Монтаж АОГВ в систему отопления

АОГВ ставятся в частных домах.

Схема установки АОГВ в частном доме своими руками стандартная. Рассмотрим герметичный контур:

  • подача от котла идет прямиком в радиаторы (в них должны быть установлены воздухоотводчики);
  • на обратке перед котлом ставиться насос – установка наоса допускается в любом месте, но на обратке оно правильнее;
  • перед насосом по ходу теплоносителя ставится грязевик – это обязательно;
  • расширительный бак также устанавливается до насоса – это необходимо для правильной работы экспансомата.

В открытой системе роль воздухоотводчика выполняет расширительный бак. Его можно ставить на подаче, сразу над котлом, или на обратке. Главное, чтобы тот находился в самой высокой точке. В гравитационных системах должны соблюдаться определенные уклоны, тогда электрический насос не нужен. Если в открытом контуре циркуляция нарушена, то установка насоса легко решит эту проблему, даже можно экспансомат не менять на герметичный.

Что такое АОГВ: расшифровка

Автоматика механическая.

АОГВ (расшифровка: аппарат отопительный газовый водогрейный) – это газовый котел, в котором нет ни одного энергозависимого элемента. То есть агрегат может работать в автономном режиме без электричества. Обычно они устанавливаются там, где есть центральный газопровод, но даже в отсутствие газа можно поменять горелку, которая будет работать на пропан-бутане. В маркировке нагревателя после аббревиатуры всегда идут цифры – это максимальная мощность. Например, АОГВ 17 означает, что максимальная тепловая мощность агрегата составляет 17 кВт.

Основные элементы нагревателя:

  • автоматика;
  • термопара;
  • камера горения;
  • теплообменник;
  • дымоход.

Работу котла АОГВ контролирует механическая автоматика. На отечественных нагревателях может устанавливаться автоматика своего (в более дешевых моделях), европейского или американского производства. Это сердце нагревателя, без автоматики котел работать не может. Второй важный элемент нагревателя – это медная термопара. Она отвечает за то, чтобы приводить в действие электромагнитный клапан, который перекрывает подачу газа, если фитиль горелки погас.

В отличие от современных парапетных нагревателей газовые котлы АОГВ оснащены открытой камерой горения. Недостаток таких камер в том, что воздух для поддержания огня они берут из помещения, в котором находятся. Преимущество – возможность выводить дым через обычный дымоход с естественной тягой, нет нужды в энергозависимом вентиляторе.

Теплообменник находится в верней части камеры горения, прямо над горелкой. Для каждого контура свой теплообменник, жидкости в них не пересекаются. То есть, если нагреватель предназначен не только на обогрев помещения, но и на подготовку горячей воды, то теплообменников будет два.

Недостатки отопительной системы АГВ

Перед тем, как выбрать АГВ отопление, следует знать, что система имеет несколько недостатков:

  • Данная система требует обязательного строгого соблюдения абсолютно всех правил разводки трубопровода.
  • В ней не предусматривается автоматическая регулировка и контроль режима температуры в каждой комнате отдельно. Происходит неэкономное расходование топлива.

Если АГВ применяют на даче, то с приходом холодов, если дачники не пользуются домом зимой, они стараются сливать воду из системы отопления. Для того чтобы избежать этих манипуляций, можно залить в трубопровод специальный антифриз. Хотя нужно быть предельно осторожными с этой ядовитой жидкостью.

На российских заводах производится АОГВ – 23,2 – 1 . Это бытовой отопительный газовый баллон. Он предназначается для обогрева домов площадью 140 – 200 кв. метров. Есть аппарат и с чуть меньшей мощностью для обогрева площади в 100 – 140 кв. м. В остальном эти два вида обогревателей практически не отличаются друг от друга.

Недавно появилась более современная модель АКГВ – 23,2 – 1 с водяным контуром. Его также можно применять и для обогрева дома, и для снабжения горячей водой. А вместо трубы, идущей внутри котла, устанавливаются три стальные секции, которые изготовлены особым способом штампования и полые внутри. Секции смонтированы вертикальным образом и соединяются в один дымоход, по которому поступают продукты горения газа в отдельную дымоходную трубу.

Нагрев воды происходит с помощью специального змеевика, который опоясывает абсолютно весь контур внутри котла и по нему идет та вода, которая используется для быта. А в котле нагревается и вода для обогрева. То есть, получается, этот аппарат – два в одном.

Она полностью контролирует абсолютно весь процесс нагревания воды. А сам блок автоматики состоит из:

  • термодатчика, который контролирует температуру воды;
  • электромагнита, который отвечает за управление основным клапаном подачи газа;
  • термопары, которая монтирована около запальника. Нагреваемая от постоянно горящего факела, она создаёт электрический ток в цепи;
  • датчика тяги. Он монтируется в дымоход и контролирует оптимальную тягу трубы.

Блок автоматики не даст включить отопление АОГВ, если возникла хотя бы малейшая поломка или сбился показатель эффективной работы котла. Главное – правильно отрегулировать автоматику и тогда оборудование будет служить долго.

После чего они приобрели достаточно широкое распространение на просторах Советского Союза, и зарекомендовали себя с хорошей стороны. То есть, АГВ отопление в квартире проверено десятилетиями эксплуатации в частном секторе и вполне достойно вписывается в современную жизнь, особенно, после того, как была модернизирована и усовершенствована.

Необходимо только соблюдать абсолютно все меры предосторожности в работе с данным видом котлов, следовать таким документам, как АГВ отопление инструкция, не заниматься самодеятельностью – и тогда он прослужит верой и правдой долгие годы, принося тепло и уют в дом. Тем более, что данная система отопления достаточно экономична и позволяет использовать котлы и для обогрева помещения и для источника горячей воды, что тоже очень удобно и экономично, как со стороны экономии средств, так и с экономии места в занимаемом помещении

А с учётом автоматизации работы оборудования, вся эта система безопасна и проста в управлении. Единственное, после того, как выбрать АГВ отопление, и установить его, нужно правильно настроить автоматизацию и тогда можно спать спокойно

Тем более, что данная система отопления достаточно экономична и позволяет использовать котлы и для обогрева помещения и для источника горячей воды, что тоже очень удобно и экономично, как со стороны экономии средств, так и с экономии места в занимаемом помещении. А с учётом автоматизации работы оборудования, вся эта система безопасна и проста в управлении. Единственное, после того, как выбрать АГВ отопление, и установить его, нужно правильно настроить автоматизацию и тогда можно спать спокойно.

Добавить комментарий

Принцип работы двухконтурных газовых котлов. Отличие современных АГВ от традиционных аналогов. Рекомендации по выбору АГВ для частного дома

Владельцам частных домов аббревиатура АГВ знакома не понаслышке. Автономный газовый котел, изобретенный еще в середине прошлого века, успешно решает вопрос отопления в загородном строительстве.

Газовый котел для отопления частного дома

В процессе модернизации газовые котлы приобрели много усовершенствований, благодаря чему современные АГВ способны существенно экономить расход энергоресурса. В чем особенность таких систем отопления и как выбрать оптимальный вариант, рассмотрим ниже.

Напольные газовые котлы ЖМЗ Комфорт Плюс серия ЖУК

от 17 770 р.

Родина бренда: Россия | Производство: Россия

Жуковские котлы класса Комфорт Плюс серия ЖУК — новые отопительные напольные газовые котлы с новым дизайном. Продуманная компановка блока автоматики на верхней панели, а также съемные элементы корпуса делаю котел ЖУК еще более удобным в эксплуатации и обслуживании.

Лаконичный и строгий дизайн корпуса удачно придают оборудованию современную стилистику и эргономику. Котлы данной серии предназначены для отопления помещений (АОГВ) — одноконтурные и приготовления горячей воды (АКГВ) — двухконтурные.

Котлы представлены в линейкемощностей от 11,6 до 29 кВт. Применяются в системах отопления с естесственной (открытой) и принудительной циркуляцией теплоносителя. Давление в закрытой системе не должно превышать 2 бар.

Особенности котлов класса Комфорт Плюс серии ЖУК:

  • Прямоугольная форма;
  • Энергонезависимость;
  • Устойчивая работа при.

Жуковские газовые котлы — это Российские энергонезависимые отопительные котлы производства Жуковского Машиностроительного завода (Московская область, г. Жуковский).

Жуковский завод ведет свою историю с 1939 года, когда он был образован по приказу Л. М. Кагановича, бывшего в ту пору наркомом авиационной промышленности СССР, на базе существовавших до этого небольших механических мастерских.

Предприятие всегда специализировалось на металлообработке и производстве изделий из металла. Военная техника, выпускаемая заводом, с успехом применялась нашей Армией на фронтах Великой Отечественной Войны, а построенному на заводе бронепоезду установлен памятник в центре Жуковского. И сегодня завод широко известен своей авиационной спецтехникой.

Газовые отопительные котлы производятся на ЖМЗ с 1967 года. В то далекое время ассортимент состоял из одного котла АГВ-120, и тогда он завоевал большую популярность в Советском Союзе благодаря своей надежности.

Сейчас завод выпускает около  30 моделей отопительных котлов разной мощности и комплектации. Все они энергонезависимы, что в условиях нашей страны является неоспоримым преимуществом. Частые отключения электроэнергии, особенно в сельской местности, сведут на нет все достоинства высокотехнологичных импортных аналогов, требующих подключения к электрической сети.

Не секрет, что несколько лет назад на заводе были проблемы с качеством, но сегодня они полностью решены, и Жуковские котлы занимают достойное место в ассортименте нашего интернет магазина. Процент заводского брака уже давно не превышает 0,1%, что ставит котлы ЖМЗ в один ряд с изделиями зарубежных производителей.

Котлы серий «Эконом», «Универсал» и «Комфорт»  отличаются  надежностью и долговечностью, при этом «Универсал» и «Комфорт» оснащаются современными импортными блоками автоматики. Прекрасное соотношение цена – качество обеспечивают котлам этой марки широкую популярность и устойчивый спрос в разных регионах нашей страны.

Можно смело утверждать, что газовые котлы производства Жуковского завода в настоящее время являются одним из лучших предложений на Российском рынке. На все приобретенные в нашем интернет магазине котлы ЖМЗ предоставляются необходимые отгрузочные документы, инструкция по эксплуатации и фирменная гарантия Производителя.

#1 bolshoy74

Мастер

Отправлено 29 Ноябрь 2012 — 21:28

Здравствуйте,одноклубники!Начал задумываться о замене «старичка» КС-3 («кушает» многовато,да и возраст,знаете ли. ),весной и планирую заняться.Поспрашивал,почитал -вообще тупик полный:сколько людей-столько мнений.Одни говорят,что только отечественные (Жуковск,Энгельс,Таганрог,Ростов и т.д.),другие за импорт (Валиант,Протерм,Беретта и т.д.)

Требуется энергоНЕзависимый напольный котел номинальной мощностью 12-16 кВт (отапливаемая площадь около 100 кв.м.),с высоким КПД,желательно поэкономичней.

Всякая демократия заканчивается диктатурой подонков. А.Нобель.

Жуковские котлы отопления

Многие владельцы загородных домов обогревают свои жилища при помощи газа. На сегодняшний день это самый выгодный источник тепла по сравнению с твердыми, жидкими видами топлива или электроэнергией. Именно этим обстоятельством можно объяснить востребованность жуковских газовых котлов отопления.

Достоинства и недостатки АГВ

Перечень положительных качеств АГВ выглядит следующим образом:

  1. Независимость от электричества. Данное качество зачастую оказывается основополагающим при выборе АГВ. Для работы рассматриваемого оборудования совершенно не требуется электричество, поэтому оно отлично впишется в ситуации, где с электричеством проблемы, или же если есть желание сэкономить на нем.
  2. Дешевизна. В сравнении с любыми зарубежными аналогами АГВ выигрывают во всем, что касается стоимости оборудования. Это достоинство остается таковым даже с учетом крайне низкого КПД автономных газовых водонагревателей.
  3. Экономичность. АГВ по праву считаются одним из самых экономичных видов газового отопительного оборудования.

Недостатки АГВ сводятся к следующему списку:

  1. Большие размеры. Для установки АГВ требуется около 1 м3 пространства – а это довольно много. Зачастую для монтажа подобного оборудования отводится отдельное помещение.
  2. Внешний вид. АГВ с визуальной точки зрения представляет собой сугубо утилитарную вещь, в которой нет ни малейшей эстетической ценности. Помимо непрезентабельного вида самого нагревателя, система отопления обязательно дополняется крупногабаритными трубами и радиаторами, поэтому для создания хорошего интерьера приходится изощряться.

Как обращаться с АГВ

При работе с котлами данного вида нужно учитывать некоторые их особенности:

  • АГВ для отопления дома необходимо устанавливать в отдельном помещении;
  • диаметр дымохода не должен быть менее 135 миллиметров, а трубу выводят на улицу выше кровельного материала. При этом внешнюю часть дымохода и расположенную на чердачном помещении утепляют и изолируют. В самом дымоходе устанавливают карман для сбора мусора, упавшего в трубу.

Заниматься подключением АГВ к газопроводу могут только представители газового хозяйства, они должны поставить аппарат на учёт. Обязательно необходимо утеплить трубопровод, по которому носитель тепла будет к радиаторам подниматься, а обратный контур утеплять не обязательно.

Если в доме применяется схема с естественной циркуляцией носителя тепла, то данный аппарат нужно устанавливать ниже места размещения радиаторов. Чаще всего газовые котлы отопления АОГВ ставят в подвале или строят отдельное помещение с углублённым полом.

Этот угол должен составлять 1 см на 1 м длины трубопровода. Это условие обязательно нужно выполнить, так как от этого улучшается циркуляция воды, снижается вероятность появления воздушных пробок, это также при необходимости помогает сливать воду из системы на период её консервации или для произведения ремонтных работ.

При достижении температурного режима отметки +50 на стенках труб и котла начинает появляться конденсат, который сокращает период эксплуатации металлических компонентов и узлов системы. Да и при данной температуре перестаёт циркулировать и сам теплоноситель.

Принцип действия

Все котлы АОГВ выглядят как одноконтурный механизм, который оснащен атмосферной горелкой внутреннего типа. Максимально полный охват нагреваемой поверхности в таких котлах обеспечивается энергией сгорающего газа. Это происходит благодаря специальным микрофакельным горелкам.

Внизу котла, непосредственно под баком с теплообменником, находится газовая горелка, с помощью которой происходит нагревание воды. При небольшой модернизации устройства возможна его эксплуатация на основе сжиженного газа.

Стальной теплообменник обладает трубчатой конфигурацией, что и обеспечивает высокий КПД техники. В задней области газового котла расположены выходной и входной штуцеры диаметром примерно 4 см, предназначенные для подключения носителя тепла. В нижней части устройства расположена обратка, а в верхней – так называемая «прямая».

Дымоход имеет диаметр порядка 120 мм и соединен с верхней частью устройства.

Управление агрегатом происходит с помощью клапана, обладающего электромагнитными свойствами, и рычага терморегулятора. Иногда выпускают котлы с пьезорозжигом или автоматическим запуском. К клапану присоединены термопара и датчик тяги. Медная термопара контролирует наличие огня на запальнике и считается важным компонентом котла. Датчик тяги способен перекрыть поступление газа в случае уменьшения тяги.

Запальник в газовом котле

Следующей возможной причиной возникновения сбоя может служить совмещение прерывателя тяги и контактов датчика. Снова повторяются манипуляции с клеммами, измерением сопротивления, норма которого до 3Ом. Далее берется рожковый ключ «9», откручивается гайку, которая крепит термопару к тягопрерывателю. Данный прерыватель включает в себя 2 составных элемента – гильза из латуни и пластиковая вставка, устранение которой позволяет целиком отвинтить деталь.

Если розжиг не увенчался успехом в запальнике, проблема может крыться в термопаре, в связи с тем, что неполадки в работе электромагнитного клапана происходят редко. Далее, в целях диагностики, производится подключение термопары к электромагнитному клапану и закрепление ее ключом. Термопара не безнадежна и поддается исправлению ошибок, к примеру, есть возможность припаять отсоединившийся контакт, вместо нерациональной замены детали.

Не забудьте провести обследование диэлектрической прокладки и возвращение на место термопары, обратите внимание на местонахождение наконечника. Напомним, что очистительные процедуры производятся спиртосодержащей жидкостью и перед сборкой осуществляется качественная просушка. Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности

Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности.

Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по какой-то причине не удаётся разжечь котёл, или же на розжиг тратится много времени. В данном случае проблема кроется в автоматике котла.

На сегодняшний день в отечественном и импортном газовом оборудовании наиболее часто применяется газовый клапан EUROSIT 630. Именно он выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации осуществляет полное перекрытие подачи газа к горелкам. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.

Попробуем разобраться в этом на примере котла «Житомир-3». Из автоматики в нём предусмотрена защита от пропадания пламени на запальнике и нарушения тяги.

Примечание:Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Поэтому данная статья предоставляется исключительно в ознакомительных целях. Также данная статья поможет проконтролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.

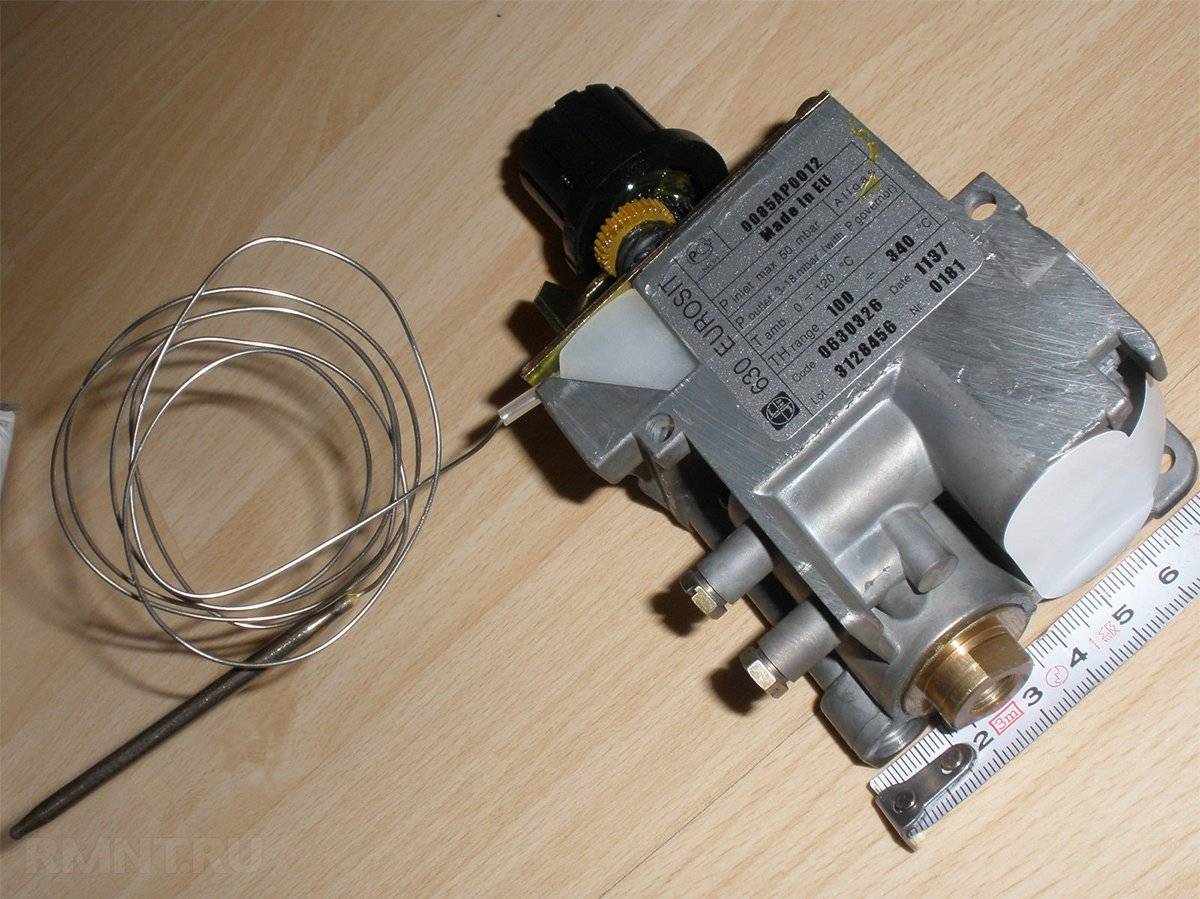

Определимся, что мы будем называть розжигом запальника. Ручка управления клапана EUROSIT 630 позволяет переводить котел в три основных режима:

  • отключён;
  • зажигание;
  • регулировка температуры (1–7).

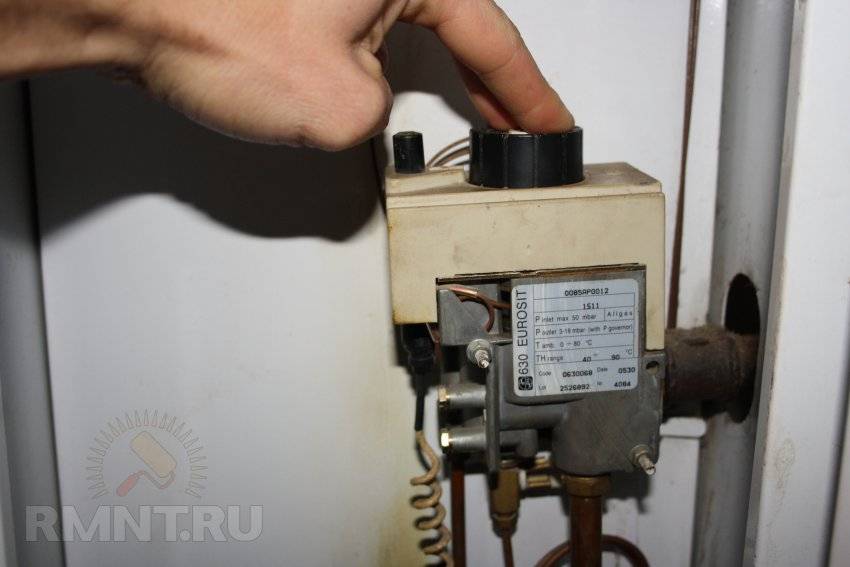

Для розжига пилотной горелки (запальника) необходимо перевести ручку управления в положение «зажигание» (искра), нажать на неё и при помощи кнопки пьезорозжига разжечь пилотную горелку. Далее ручка удерживается в течение нескольких секунд (не более 30) и отпускается. Запальник должен продолжать гореть. Это мы и будем называть розжигом запальника. Если запальник погас — необходимо повторить процедуру ещё несколько раз. Если это не помогло — необходимо искать неисправность.

В момент розжига запальника пламя нагревает термопару, которая в свою очередь вырабатывает ЭДС (примерно 25 мВ для исправных термопар SIT), которая поступает через цепь датчика (датчиков) автоматики к электромагнитному клапану.

Нажимая на ручку газового клапана, мы вручную открываем электромагнитный клапан, подавая газ на запальник, который, в случае правильной работы оборудования, удерживается вырабатываемой термопарой ЭДС и остаётся в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики, находящиеся в цепи, являются нормально-замкнутыми и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.
