Устройство котлована под фундамент своими руками

Выполнение работ по строительству котлованов

Такой процесс условно делится на определенные стадии:

  • на участке, отведенном под строительство здания, выполняется проверка на предмет прохождения коммуникационных линий, схем которых можно уточнить в местных административных органах. Если такие системы имеются, придется получать письменное согласование на порядок выполнения земляных работ с организациями, обслуживающими данный участок;
  • готовится площадка под строительство частного дома или другого сооружения, снимается плодородный состав почвы на сорокасантиметровую глубину;

  • откачивается вода, устраивается водоотводная канава;
  • проводятся земляные работы. Если глубина котлована под монолитный или другой фундамент превышает 1.25 м, устанавливаются опорные брусья, чтобы предотвратить осыпание грунта, устраивают ступени.

Под ленточный фундамент

Если предстоит устраивать котлован под фундамент ленточного типа для гаража или другого здания, он выглядит в виде заглубленной траншеи, своими размерами предусматривающей выставление опалубочных щитов.

Размеры определяются следующим образом – параметры длины и ширины увеличиваются на тридцать – сорок сантиметров, ширина траншеи равняется сумме аналогичного значения стен и зазорного участка в пятьдесят сантиметров под установку щитов.

Сначала определяются границы будущего основания на поверхности грунта, определяется самый высокий угол. После этого разрешается копать, используя лопату или трактор и периодически контролируя вехами глубину.

Грунт ссыпается неподалеку, чтобы было чем засыпать обратную подсыпку и дренажную систему.

Плитный

Пошаговая инструкция устройства такого фундамента в вытрамбованном котловане выглядит следующим образом:

при небольшом заглублении размеры соответствуют фасадным параметрам объекта. Если предстоит заливка плитного фундамента с утеплением на большую глубину, суммируют размеры несущих стен здания и высоту основания;

грунт разрабатывается постепенно, первым слоями по пятьдесят сантиметров с постепенным уменьшением их толщины. В итоге на стенах формируются ступени. Кстати, если кто-то не знает, как копать фундамент на склоне, используйте данную технологию.

Такой тип фундамента удобно заливать под стандартные постройки – дом 8 на 8 или дом 10 на 10 м. Он является идеальным решением для возведения трехэтажных зданий, представляет собой цельную железобетонную конструкцию, почти не дающую усадки и не опасающуюся пучений почвенного состава.

Столбчатый

Рассмотрим, как выкопать ямы под столбчатый фундамент. В таком случае по периметру объекта готовится под фундамент полуметровая траншея (как для укладки водопровода), на дне которой устраиваются шурфы для опорных столбов. Отметим, что такая несущая конструкция выполняется без опалубки.

Какое количество насыпи необходимо?

На этом рисунке схематично показаны объемы выемок, которые заключёны в призмы со стороной «а» и различными отметками по четырем углам h1,2,3,4.

При этом отметки, имеющие знак «-» относятся к выполнению насыпи, а «+» — котлована. Общий объём выбранного грунта устанавливают, как результат сложения объемов индивидуальных призм, расположенных на площадке.

Когда имеется неравномерное земельное покрытие с замкнутыми горизонтальными линиями, применяется метод трехгранных призм. В этом случае количество работы рассчитывают с помощью дробления прямоугольников либо квадратов по диагонали на треугольники. При таком способе получается достаточная точность обработки результатов.

После строительства котлована, имеются различные незаполненные пазухи в его стенах, а также въездные/выездные пути, которые должны быть засыпаны грунтом с объёмом засыпки V засып.

Его устанавливают с помощью формулы: разность объёма выемки грунта V общ и углублённой части V загл.

В том случае, когда сооружения выступают над плоскостью земли до 1 м с отсыпкой грунта вокруг, объём такой обсыпки V отсып.

Исчисляют, как объём пирамиды с усеченной вершиной V усеч. минус отсыпаемый объём V отсып. по высоте h отсып:

Над постройками, расположенными в котловане и имеющими перекрытия, например, подземные резервуары или баки для сжиженного газа, поверх их выполняется насыпь.

Ее объем рассчитывают как объём пирамиды, имеющей усеченную вершину V усеч. минус объём объекта, который будет засыпан. Общий объем слоя почвы, складываемого в запас на барме выемки, обязан содержать объем земли для возвратной засыпки пазух, подсыпки конструкций и выполнения насыпи над ними. Лишний слой земли вывозится за границы стройплощадки.

Типы грунта

Кроме прочего на какую глубину копать фундамент под дом также влияет тип грунта на строительном участке.

Всего выделяется три разновидности почвы:

  • непучинистая (песок);
  • слабопучинистая (смешанные породы);
  • пучинстая (суглинок, глина).

Определяется тип грунта путем предоставления профессионалам образца почвы, взятой на строительном участке. После того, как будет получен результат, можно выполнить предварительные расчеты, которые, в конечном счете, окажут помощь в копании траншеи для фундамента.

Глубина копания фундамента, исходя от типа грунта, может быть следующей:

  • для пучинистых – 1.3-1.8 м.;
  • для слабопучинистых – 0.8-1.3 м.;
  • для непучинистых – 0.5-1 м.

Важно отметить, что наиболее устойчивым считается непучинистый грунт, из-за своей способности выдерживать высокие нагрузки. То есть, при такой почве потребуется выкопать небольшую по глубине траншею

Подготовительные мероприятия

Подготовка участка под рытье котлована

Разработка котлована для устройства основания включает в себя выполнение следующих действий:

  • составление схем и чертежей проведения земляных работ на участке (качественный анализ почвы на предмет его состава и плотности, определяется уровень залегания грунтовых вод);
  • расчистка территории под строительство от старых коммуникаций, построек, мусора и прочих помех (в случае пролегания действующих коммуникационных систем необходимо согласовать их перенос);
  • выполнение геосъемки площадки и нанесение разметки.

Закончив с проведением указанных видов работ, можно приступать к непосредственному рытью котлована. Представленная строительная процедура реализуется как вручную, так и посредством использования специальной техники.

Безусловно, первый способ существенно сэкономит средства, однако сильно отражается на времени обустройства. Быстрая отгрузка, вывоз излишек грунта в совокупности с качественным выравниванием грунта существенно упрощают процедуру подготовки котлована, поэтому рациональнее всего не скупиться в этом вопросе и воспользоваться услугами спецтехники.

Особенности устройства котлована

Рытье котлована экскаватором

Немногим известно, что особенностью вырытого грунта является увеличение на 30-40% процентов своего объема. В этой связи при рытье котлована экскаватором следует организовать бесперебойную работу по вывозу излишков грунта, а также оставить определенную часть для присыпки возведенного фундамента.

Что касается формы и размеров котлована, то эти показатели находятся в прямой зависимости от вида выбранного основания. Так, в случае изготовления плитного фундамента следует обустраивать выемку, четкой прямоугольной формы. При выполнении основания по ленточной технологии необходимо сооружать котлован в форме траншеи, а в варианте возведения столбчатого фундамента в виде шурфов или скважин.

Глубина

Высота будущего котлована высчитывается на основе двух важных качественных показателей грунта: уровень промерзания и граница грунтовых вод. Важным моментом при обустройстве основания является расположение фундамента на 40-50 см ниже выявленного рубежа промерзания почвы.

Граница грунтовых вод должна находиться на расстоянии не менее 50 см от обустраиваемого основания. В противном случае понадобиться выполнять дополнительные работы по установке гидроизоляции фундамента и дренажной системы для отвода излишек воды, что существенно усложнит строительство и увеличит затраты.

Размеры сторон

При рытье котлована важно учитывать, что его длина и ширина зависят от размеров будущего строения и глубины обустраиваемого фундамента. С габаритами постройки все просто – длина и ширина основания должны превышать заявленные параметры возводимого сооружения на 40-50 см, по 20-25 см с каждой из сторон

Это расстояние необходимо для последующего размещения облицовочного слоя, который также должен иметь опору, а не находиться в подвешенном состоянии.

В соответствии с правилами техники безопасности необходимо обратить внимание на изготовление котлована в форме перевернутой трапеции, откосы которой будут впоследствии предохранять от непреднамеренного осыпания или сползания грунта. Нижней точкой откоса котлована принято считать увеличенное на 40-50 см основание, а для расчета верхней необходимо в обратную сторону от дома на нулевом уровне грунта отмерить отрезок, равный глубине размещения фундамента

В конечном итоге должен получиться равнобедренный треугольник с двумя внутренними углами по 45º

Нижней точкой откоса котлована принято считать увеличенное на 40-50 см основание, а для расчета верхней необходимо в обратную сторону от дома на нулевом уровне грунта отмерить отрезок, равный глубине размещения фундамента. В конечном итоге должен получиться равнобедренный треугольник с двумя внутренними углами по 45º.

Пошаговый порядок действий и технология копки

Универсальная схема:

  1. Снимается первый слой, ширина примерно 30 см. Плодородная земля отправляется для коррекции участка, устройства газона или огорода.
  2. Выкопанный грунт отбрасывать не менее чем на 1,5 метра от траншеи. Лучше вывозить сразу.
  3. Копать на безопасном расстоянии от соседних зданий и построек хозяйственного назначения, чтоб не задеть их фундамент.
  4. Начинать с внешнего контура траншеи. Укрепление стенок производится в том же порядке.
  5. После того, как углубление будет готово, сразу установить опалубку, чтобы грунт не успел поменять форму. Если такой возможности нет, оставить 20 см глубины не выкопанной, доделать, когда опалубка будет готова.

Не засыпайте грунт обратно, если ошиблись с глубиной. Он даст усадку, большой риск перекоса всего здания или фундаментной ленты.

Как правильно выровнять дно?

Первое, что нужно запомнить: нельзя засыпать грунт повторно, если образовались перекосы на дне траншеи. Земля уже наполнилась кислородом и при заливке фундамента просядет.

Чем застелить?

Процедура проводится, когда нет возможности выровнять дно лопатой, ставится заглубленный фундамент, проблемная почва, есть подземные воды. Если траншея неглубокая, строение планируется нежилое, применять дополнительную прослойку нет необходимости.

Способы:

  1. Если фундамент сборный, достаточно уложить на дно траншеи мокрый песок и ровно утрамбовать его, слой до 15 см (глубина изначально должна учитывать наличие прослойки для выравнивания). Сверху укладывается слой щебня примерно такой же ширины.
  2. Монолитный фундамент требует гидроизоляции и опалубки, чтобы цементное молочко не впитывалось в почву, материал сохранял форму и не подмывался водой. Дно утрамбовывается и прокладывается песчаной подушкой. После по всей длине дна выкладывают листы рубероида с нахлестом друг на друга.

    Нужно прикрепить его гвоздями к опалубке, по возможности замазать швы битумной мастикой. На верхней границе траншеи закрепить рубероид, чтобы в процессе заливки он не ушел в цемент. После установить арматурный каркас. Допускается дополнительный слой пленки перед рубероидом, но можно обойтись и без нее.

  3. Еще один способ гидроизоляции – применение дренажных труб. Используется при близости грунтовых вод с целью высушить траншею. Предварительно вода выкачивается, укладывается прослойка: песок, гравий, геотекстиль до края внахлест, труба перфорированной стороной вниз, еще слой геотекстиля, песок, гравий.

При критичной близости грунтовых вод траншеи укрепляются и гидроизолируются с участием специалистов.

Устройство котлованов под фундаменты плитного типа

Прямоугольный котлован под плиту обустраивается по несколько иным правилам, а именно: Во-первых, его размеры равны длине и ширине фасадной части строящегося здания – в случае малозаглубленного строительства. И длине (ширине) фасада плюс высота фундамента – в случае заглубленного строительства.

Во-вторых, фундамент под котлован разрабатывается ступеньками – поэтапным снятием 0,5-метровых слоев грунта, каждый из которых имеет меньшие (на  0,5 метра) габариты (длину и ширину). То есть, в процессе рытья на стенках котлована образуются ступеньки высотой в 0,5 метра и шириной в 25 сантиметра.

В-третьих, выкопать котлован под фундамент своими руками, в данном случае, практически невозможно. Устроителям земляных работ придется заранее заказывать тяжелую технику: экскаваторы, бульдозеры и самосвалы.

Ну а сам процесс обустройства происходит следующим образом:

  • В самом начале, по традиции, со строительной площадки снимают 30-сантиметровый слой плодородного грунта, поскольку сгнившая органика может ухудшить эксплуатационные характеристики основания.
  • После этого на очищенной и ровной поверхности очерчивают «нулевые» габариты котлована (длина+высота и ширина+высота).
  • Далее, по этим границам делают первую выемку, заглубленную в грунт на 0,5 метра. Причем грунт вынимают от центра к краям строительной площадки.
  • После разработки первого слоя переходят ко второму. Его границы укладывают в уменьшенные на 25 сантиметров габариты (длину и ширину) первого слоя.

Вышеописанные действия продолжаются до достижения дна котлована – площадки для заливки подошвы фундамента.

Извлеченный грунт сортируют на две части. Первую – песчаную – складируют у границ котлована – для подсыпки. Вторую – увозят за пределы участка.

Комбинированные котлованы, шурфы и скважины

Реализация отдельных проектов частных домов требует земляных работ комбинированного типа. Например, если верхний грунт зыбкий, то его необходимо снять, чтобы добраться до твердых пород. Возможно, для этого будет удобней выкопать котлован, а затем уже выбирать траншеи, шурфы либо бурить скважины для опорных свай.

Планируя буровые, также как и все прочие виды работ, ориентируются на их объемы. Глубокие скважины бурятся станками, установленными на автомобильные платформы. Большое количество мелких скважин удобно изготавливать при помощи мотобура. Если же требуется сделать с десяток цилиндрических выборок в грунте, то может подойти и обычный ручной садовый бур.

Земляные работ с уплотнением подстилающей породы под устройство фундаментов всех типов оптимально завершать бетонной подготовкой – по её выровненной поверхности удобней укладывать гидроизоляционное покрытие. Однако, это уже следующий строительный этап, как и монтаж опалубки, армирование и монолитные работы.

Рытье котлована под фундамент

Разработка котлована под строительство состоит из нескольких стадий:

  • составление проекта на рытье котлована;
  • расчистка площадки от старых построек, коммуникаций, мусора;
  • нанесение разметки и проведение земляных работ.

Проект на рытье котлована включает схему разработки и описывает технологию проведения земляных работ, способ укрепления стен, организацию вывоза строймусора и прочие строительные процессы. Проектирование котлована позволяет оценить объем и сложность земляных работ, определить необходимость выполнения отвода грунтовых вод, переноса имеющихся коммуникаций и прочих дополнительных задач.

Все проектные документы разрабатываются опытными инженерами-проектировщиками «Техногрунт» в соответствии с положениями СНиПов. Перед разработкой проектной документации берутся пробы грунта и делается геологический разрез.

Подготовительный этап копки котлована включает расчистку территории, организацию подъездных путей для спецтехники. Если на участке присутствуют старые коммуникации, то их демонтируют или переносят на новое место, предварительно согласовав операцию с соответствующими службами. Также может потребоваться отвод излишков воды с участка при помощи водоотводящих каналов.

Перед копкой котлована наши сотрудники проведут геодезическую разбивку территории. Для высокой точности разметки используются современные лазерные приборы. Также они осуществят копку разведочных траншей, чтобы выявить подземные коммуникации, не зафиксированные в документах на участок.

Чтобы обеспечить максимально эффективное производство земляных работ, использует экскаваторы прямой и обратной лопатой, грейфером и прочим навесным оборудованием, бульдозеры, грейдеры, скреперы и прочую спецтехнику. С их помощью осуществляется рытье котлованов, уплотнение грунта, выравнивание территории и прочие земляные работы. Вывоз грунта производится самосвалами различной грузоподъемности.

Сначала экскаваторами снимается верхний растительный слой грунта. Его складируют отдельно и в дальнейшем используют для благоустройства территории. После этого осуществляется копка котлована необходимой конфигурации и глубины, планировка дна, укрепление откосов. Земляные работы осуществляются под наблюдением специалистов, которые контролируют соблюдение строительных норм и правил.

Наша компания располагает широким парком колесных и гусеничных экскаваторов различной производительности. Выбор спецтехники зависит от глубины котлована и объема работ. Подбор техники производится нашими специалистами таким образом, чтобы обеспечить высокую эффективность и экономическую целесообразность земляных работ. При необходимости мы обеспечим ручную разработку котлована, исходя из специфики будущего объекта и особенностей грунтов.

Для максимальной производительности к каждому экскаватору прикрепляются два самосвала, которые выполняют функцию накопителей и осуществляют транспортировку вынутого грунта. Такая организация работ позволяет проводить рытье котлованов практически без простоев. Разработка котлована ведется с параллельным укреплением откосов. Технология крепления стен зависит от типа грунта, глубины и прочих параметров.

Калькулятор расчета котлована и объема земляных работ

Впишите размеры в м:

Инструкция для калькулятора расчета земляных работ котлована

Представляем Вам онлайн калькулятор, который осуществляет расчет и определение объёмов земляных работ для котлована.

Все параметры указываем в метрах

Весь процесс включает в себя рытье ямы-котлована для фундамента дома, канализации коттеджа, водоема или бассейна, водоснабжения или дренажа виллы.

Во время подготовки и производства главным этапом является – правильная оценка количества выработанной почвы.

Проектирование и стоимость земляных работ

Полная оценка будет состоять из рытья ямы и вывоза объёма вынимаемого грунта. Рекомендуется тщательно спланировать, куда будет перемещаться плодородные слои почвы, которые можно применять для приусадебного участка. Неплодородную землю, можно использовать для подсыпки фундамента, спланировать сад, огород или просто вывезти за его пределы. Следует заранее найти места, куда будет вывозиться выкопанный или отработанный грунт.

Важно! В процессе рытья, расценка за 1 м³ почвы может увеличиваться с увеличением глубины траншеи. Таким образом, стоимость от поверхности земли вглубь до 1 метра, и глубже зачастую увеличивается в два раза. Вывоз почвы – зачастую дополнительная статья расходов

Для того, чтобы не было непредвиденных растрат, следует заблаговременно оговорить все этапы и их стоимость с подрядчиком

Вывоз почвы – зачастую дополнительная статья расходов. Для того, чтобы не было непредвиденных растрат, следует заблаговременно оговорить все этапы и их стоимость с подрядчиком.

Перед монтажом опалубки для заливки фундамента необходимо учесть запас по размеру котлована.

Вызвать технику или выкопать самостоятельно?

Перед тем, как определиться, каким способом рыть яму, рассмотрим достоинства и недостатки каждого метода.

Если процесс будет выполняться ручным способом, то Вы получаете аккуратную и точно подогнанную по размеру яму.

Если объемы земли относительно маленькие и при доступной рабочей силе, то итоговая цена выполняемых вручную работ будет гораздо дешевле, чем при аренде специальной техники или экскаватора. Также данный метод позволяет проще осуществлять контроль геометрии и параметров будущей траншеи под фундамент.

В том случае если планируются выкопать большой объем почвы, то по производительности и в целях сохранения времени будет предпочтительней заказать экскаватор. Но в любом случае, выбор остается за Вами.

Вначале выполняем разметку под будущий котлован. Лучше всего это сделать при помощи колышек, которые нужно воткнуть по периметру участка, и соединить их тонким цветным шнуром, обозначив место проведения работ. Чтобы проконтролировать геометрию будущей ямы, необходимо будет замерять две диагонали, которые обязательно должны совпадать.

Данный метод не является профессиональным и лучше всего подойдет относительно ровных земельных участков.

Если Вам нужно более точная разметка запланированных земляных работ, то правильней всего использовать следующую методику.

На небольшом расстоянии от котлована нужно будет вкопать деревянные столбики или металлические прутья группами по 2 штуки (обноски). На этих столбиках будут фиксировать доски в горизонтальном положении, на которые натягиваем шнуры. Старайтесь зафиксировать доски относительно друг друга на одном уровне.

При помощи перемещения шнуров, Вы сможете добиться идеальной разметки. Оставшиеся обноски можно применять при установке опалубки под ленточный фундамент.

Если есть лазерный уровень, теодолит, нивелир, то они значительно облегчат Вам работу.

Выполняем контроль геометрии

Чтобы получить точный угол равный 90° используем хитрый метод. Берем треугольник, у которого стороны имеют соотношение 3:4:5 метра с одним углом в 90°. На одной из сторон откладываем от угла 3 метра, а на другой стороне 4 метра, при этом между этими точками расстояние должно быть равным 5 метрам.

Если планируется сильно углубиться или же в районе проведения работ находится слабый грунт, то в первую очередь необходимо обеспечить безопасность. Лучше всего делать стенки траншеи с небольшим уклоном, что предотвратит осыпание грунта.

Для контроля дна и стенок можно использовать уровень и рейки достаточной длины.

Порядок работ над котлованом для ленточного основания

Возведение ленточного фундамента предусматривает сооружение основания с помощью монолитной заливки. Иногда применяется кирпичная или блочная кладка. Такие технологии предполагают рытье котлована под фундамент в виде траншеи, которая заглубляется в почву.

Во внутреннюю часть пространства устанавливается опалубка. Внешние размеры траншеи увеличиваются на 0,4 м по отношению к ширине и длине самого дома. Ширина траншеи рассчитывается с учетом ширины стенок, к которым добавляется 0,5 м на зазор на установку опалубки. Минимальная ширина ленты составляет 400 мм, а минимальная ширина траншеи равна 1 м.

Прежде чем выкопать котлован под фундамент, необходимо очертить размеры ямы на грунте на строительной площадке. Перед возведением ленточного фундамента с площадки следует снять 30 см слоя плодородной почвы. Это позволит не только выпрямить рельеф участка, но и избавит строителей от проблем с органикой почвы. Начинать выкапывать траншею необходимо от наиболее высокого угла. В грунт следует углубляться по всему периметру.

При рытье используется ручной труд или тяжеловесная техника по типу экскаватора. Глубину котлована необходимо контролировать с помощью вех, которые погружаются в угловые сопряжения траншей, они образуют профиль. Если стенки котлована в виде траншеи будут углубляться более, чем на 0,5 м, то их следует укрепить щитами, которые будут удерживаться кольями снизу, а сверху – распорками, которые устанавливаются в виде поперечин. После установки опалубки эти распорки снимаются.

При рытье котлована под фундамент часть извлеченной почвы складируют на отдалении от края траншеи. Это особенно касается песчаной составляющей. Не следует оставлять ее ближе, чем на 7 м от ямы. Использовать вынутую почву вы сможете при обратной засыпке и дренаже. Однако остальные грунтовые массы придется утилизировать, вы можете потратить их и на ландшафтное устройство.

Время для проведения работ

Начинающие строители часто задумываются о том, в какое время лучше проводить работы по рытью котлована. На поверхности лежит только один очевидный факт – зимой это делать не стоит, так как копать мерзлую землю чрезвычайно тяжело. Однако это не значит, что для работ подходят все остальные времена года.

Хороший специалист ответит, что подходящих сезонов два: лето и осень. Нельзя проводить работы такого рода весной. В это время года начинаются процессы оттаивания земли, вследствие чего происходит выделение большого количества воды, которую нужно будет откачивать. Следовательно, потребуются дополнительные затраты на специализированную технику.

Осенний сезон подходит для данной деятельности не полностью. Работать можно только в его первой, теплой части. Поздней осенью уже начинаются заморозки, почва ведет себя нестабильно – ночью замерзает, днем оттаивает. Это может наложить отпечаток на ход и качество работ.

Конечно, нельзя однозначно запретить рытьё котлована в холодное время года. Если есть непреодолимая потребность в его срочном создании, это возможно. Однако придется учесть, что это «удовольствие» обойдется вам в полтора-два раза дороже.

Если вы хотите сделать котлован под цокольный этаж или под фундамент обычного дома своими руками, прежде всего, вам нужно подготовить чертеж и план работы.

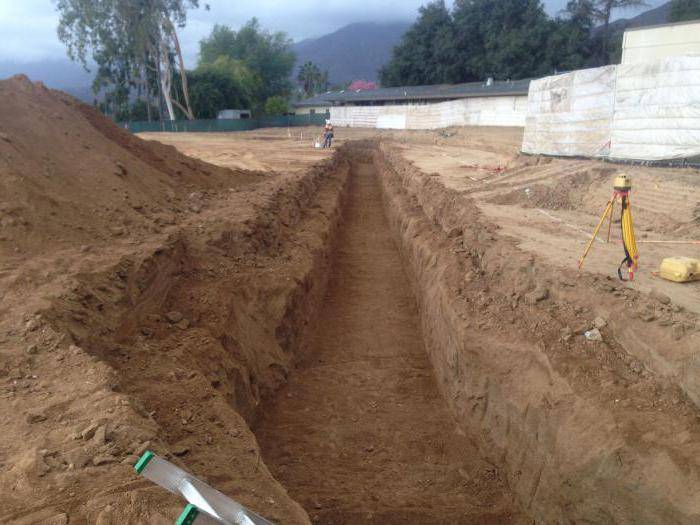

Способы рытья траншеи

Рытье траншейным экскаватором

Вырыть траншею можно тремя способами:

  • вручную;
  • с помощью ручного траншеекопателя;
  • траншейного экскаватора.

В первом случае временные и физические затраты будут значительными, причём они зависят от качества грунта в данной местности. Если он песчаный, рытье сильно облегчается. Глинистые и каменистые почвы осложняют ход работы. С ручным траншеекопателем работа пойдёт быстрее. Но удобнее всего копать траншею экскаватором,  потому что не нужно прикладывать физическую силу. Однако технику можно использовать только на участках со свободным подъездом. Причём размер ковша подбирают согласно ширине траншеи.

Глубина промерзания грунтов

Чтобы примерно определить до какого уровня промерзают грунты в вашем регионе, достаточно взглянуть на расположенную ниже карту.

По этой карте можно примерно определить уровень промерзания грунтов в регионе

Но это — усредненные данные, так что для конкретной точки определить значение можно с очень большой погрешностью. Для пытливых умов приведем методику расчета глубины промерзания грунта в любой местности. Вам нужно будет знать только средние температуры за зимние месяцы (те, в которых среднемесячная температура имеет отрицательные значения). Можете посчитать сами, формула и пример расчета выложены ниже.

Формула расчета глубины промерзания

Dfn — глубина промерзания в данном регионе,

Do — коэффициент, учитывающий типы грунта:

  • для крупнообломочных грунтов он равен 0,34;
  • для песков с хорошей несущей способностью 0,3;
  • для сыпучих песков 0,28;
  • для глин и суглинков он равен 0,23;

Mt — сумма среднемесячных отрицательных температур за зиму в вашем районе. Находите статистику службы метрологии по вашему региону. Выбираете месяца, в которых среднемесячная температура ниже нуля, складываете их, находите квадратный корень (есть функция на любом калькуляторе). Результат подставляете в формулу.

Например, собираемся строиться на глине. Средние зимние температуры в регионе: -2°C, -12°C, -15°C, -10C, -4°C.

Расчет промерзания грунта будет таким:

  1. Mt=2+12+15+10+4=43, находим квадратный корень из 43, он равен 6,6;
  2. Dfn= 0,23*6,6= 1,52 м.

Получили, что расчетная глубина промерзания по заданным параметрам: 1,52 м. Это еще не все, учесть нужно будет ли отопление, и, если будет, какие температуры будут поддерживаться в нем.

Если здание неотапливаемое (баня, дача, стройка будет идти несколько лет), применяют повышающий коэффициент 1,1, который создаст запас прочности. В этом случае глубина заложения фундамента 1,52 м * 1,1 = 1,7 м.

Если здание будет отапливаться, грунт тоже будет получать порцию своего тепла и промерзать будет меньше. Потому при наличии отопления коэффициенты понижающие. Их можно взять из таблицы.

Коэффициенты, учитывающие наличие отопления в здании. Получается, чем теплее в доме, тем на меньшую глубину нужно заглублять фундамент

Итак, если в помещениях будет постоянно поддерживаться температура выше +20°С, полы с утеплением, то глубина заложения фундамента будет 1,52 м * 0,7 = 1,064 м. Это уже меньшие затраты, чем углубляться на 1,52 м.

В таблицах и на картах приведен средний уровень за последние 10 лет. Вообще, наверное, в расчетах стоит использовать данные за самую холодную зиму, которая была за последние 10 лет. Аномально холодные и бесснежные зимы бывают примерно с такой периодичностью. И при расчетах желательно ориентироваться на них. Ведь вас мало успокоит, если отстояв 9 лет, на 10-й ваш фундамент даст трещину из-за слишком холодной зимы.

Рекомендации по устройству котлована

Технология устройства котлованов может предусматривать заглубление основания на 3 м и больше. При этом обустраивается специальное ограждение из стали, его диаметр должен составить 30 см. Когда глубина достигает 6 м, требуется наличие специальной подземной стены, ее толщина должна составить 60 см. Когда глубина превышает 7 м, толщина стены должна достигать 1 м.

Устройство дна котлована предполагает его уплотнение, если почва достаточно мягкая. Для этого засыпается подушка из гальки или щебня. Стены приобретут при этом дополнительную стойкость. Когда грунт отличается высокой влажностью, рабочие должны позаботиться о наличии дренажа в виде слоя щебня

Нужно обратить внимание еще и на надежность откосных углов и частей. От начальной части основания котлована устанавливается подпорка

Следует надёжно укрепить подкосы.

Для того чтобы исключить проскальзывание и обеспечить фиксацию подкосов, нужно использовать обвязочный брус или скобы. Устройство траншей и котлованов, которые будут заглубляется больше чем на 5 м, предполагает проведение работ по защите стен от осыпания. Для этого устанавливаются скобы, а для крепления конструкции используется обвязочный брус, укрепляемый на стенах с помощью накладок и болтов. Это позволяет исключить ещё и усадку почвы.

Анкерные затяжки позволяют фиксировать котлован, который устраивается при возведении фундамента здания с подвалом. Анкеры должны находиться в месте двойной высоты установки откосов. Крутизна откоса определяется заглубленностью фундамента и типом грунта. Например, если при строительстве здания на грунте насыпного типа будет обустраиваться котлован на 150 см в глубину, то нижний участок откоса должен находиться в одном метре от стен котлована.

От глубины залегания основания и типа почвы будет зависеть степень крутизны. Наиболее подходящее значение этого показателя равно пределу от 25 до 60°. От увеличения угла обустройства откоса зависит объем земляных работ. Чем выше угол уклона откоса, тем больше средств потребуется на земляные работы. Устройство котлованов лучше осуществлять в летнее или осеннее время. При этом уровень влажности грунта окажется минимальным.

Вырытый зимой котлован имеет более высокую стоимость, как и строительство фундамента. Весной или поздней осенью уровень подземных вод находится максимально высоко, поэтому данные периоды не подходят для проведения работ по рытью.

Проект и подготовка площадки

Первый этап – работа над проектом, и выполнение геолого-геодезических изысканий, позволяющих выявить:

  1. Особенности грунта.
  2. Количество слоев почвы.
  3. Глубину залегания грунтовых вод.
  4. Установить уровень промерзания почвы в зимнее время.

После проведения данных исследований инженеры-проектировщики смогут точно определить какое основание для будущей постройки в указанной местности будет наиболее надежным и долговечным. От этого зависит и то, каким будет котлован под выбранное основание. На выбранном месте делается разметка территории, с учетом необходимости обеспечения подъезда транспорта и техники. В соответствии с планом размечают границы ямы под фундамент, подъездные пути и места прокладки будущих коммуникаций.

Самым востребованным и оправдывающим надежды владельцев будущего жилья признано ленточное основание. Котлован для фундамента такого типа представляет собой канаву определенной глубины и установленной ширины. Траншея под фундамент должна быть выкопана в конце лета или в середине осени. Зимой такие работы проводить не экономично и довольно сложно из-за промерзания почвы в месте строительства.


В соответствии с требованиями технологического процесса и правилами проведения работ составляется схема разметки фундамента.

Чтобы выкопать фундамент, точнее яму для него, потребуется выполнить точную разметку территории, определив расстояние от ближайшей дороги или автомобильной магистрали, пешеходных дорожек и соседских построек. На месте будущего котлована вырубают ненужную крупную растительность, снимают плодородный слой почвы, вывозят с участка дерн, ровняют площадку и после этого приступают к окончательной разметке.

Уже на этой схеме отмечены все прямые углы, расстояние до ограждений участка, длина и ширина котлована. Строителям предстоит перенести полученную схему на территорию участка, соблюдая все намеченные размеры.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
