Построение ленточного фундамента под цокольный этаж

Строительство дома на рельефе

Под рельефом местности подразумевается строение поверхности — горы, низины, холмы, долины, овраги, выпуклости и впадины, плато. Рельеф определяется уклоном — падением поверхности, которое рассчитывается отношением разности высоты между двумя точками на местности к расстоянию между этими точками, спроецированными на горизонталь (см. рис) или тангенсом угла наклона линии местности к горизонтальной плоскости в данной точке. Уклон измеряется в процентах. Например, подъему 15 м на 100 м перемещения по горизонтали соответствует уклон, равный 0,15 (15 %).

Схема уклона рельефа

Ровной местность считается в случае, если ее уклон составляет не более 3 %, малый уклон местности — от 3 до 8%, средний уклон — до 20%, крутая поверхность имеет больше 20% уклона. Лучшими с точки зрения строительства являются участки ровные или с минимальным (до 3%) уклоном в сторону юга, а также те, которые имеют минимальный уклон от центральной части вниз с обеих сторон (рис.)

Схемы наиболее удачных площадок для строительства с минимальным уклоном

Здесь строительство максимально облегчено: при таком рельефе на участке можно осуществить различные варианты расположения дома и других построек.

Площадки с уклоном до 3% можно использовать при возведении типовых домов. Потребуются только небольшие уклоны для отвода воды от строений — их создают подсыпкой грунта, когда при помощи камней, гравия, цемента создается небольшой уклон от дома к поверхности высотой приблизительно 50 см. Ширина подсыпки в среднем на 1-1,5 м. шире, чем фундамент.

Если уклон малый — до 7 %, то он подходит для строительства зданий без подвалов. Правда, возможно, что при 5-7% уклона потребуется подсыпка грунта с подгорной части (см. рис).

Площадка с малым уклоном 5-7% с подсыпкой грунта в подгорную часть склона

Если уклон превысил 8 %, неровность поверхности можно использовать для сооружения цокольного этажа. В таких случаях не делают ровной площадки, а создают нижний этаж, вырезав часть массива склона. Этот вариант хорош для строительства подземного гаража, в случае, если со стороны склона возможен подъезд (см. рис).

Площадка с вырезанной частью склона для устройства подземной части (гаража и т.д.) при уклоне выше 8%

Когда склон крутой и превышает 15-20%, стоит подумать о разработке специального проекта дома, использующего все возможности крутого уклона. Неудобства склона можно обратить в неоспоримые достоинства, если использовать его для строительства многоярусного жилища, что даст возможность создать отдельные блоки в здании: например, гостевые комнаты со своим входом, мастерскую, летнюю кухню, гараж, кладовую. Если вам предстоит строить на сложном рельефе, нужно превратить участок в несколько выровненных, плоских поверхностей. Все постройки размещают на горизонтальных площадках, и их ширина определяет размер строений.

Для этого создаются террасы, которые закрепляются подпорными стенками, и соединяются ступенями. Уже при 12 % уклоне здания лучше всего возводить на террасах (см. рис).

Площадка с крутым уклоном (более 15%) оборудованная террасами с подпорными стенами

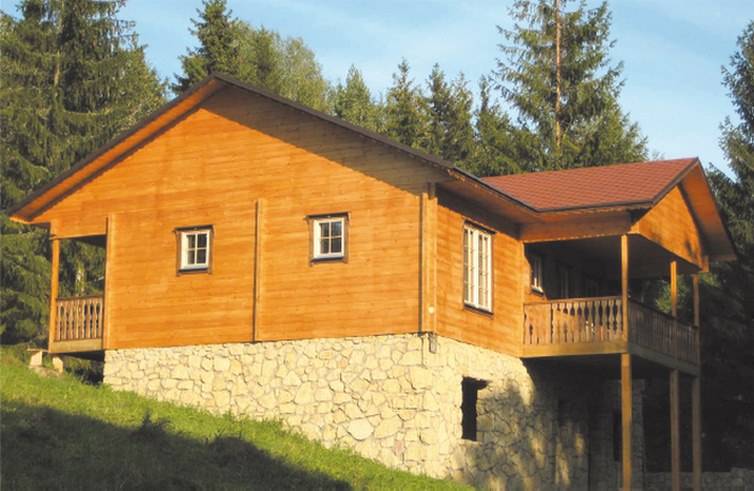

Дом, построенный на террасах, может быть разноуровневым, иметь веранды на разных ярусах, балконы, патио. На террасах располагают также площадки, дорожки, зоны отдыха, беседки и так далее.

В случае со значительным перепадом рельефа, более 15 %, подпорные стенки рекомендуется устанавливать так, чтобы вертикальные швы в смежных рядах камней не совпадали.Подпорные стенки делают из бетонных плит, валунов, кирпича, бруса, камней (см. рис).

Терраса выполненная с подпорными стенами из валунов при уклоне более 15%

При большой высоте стенки камни скрепляют раствором. В нижнем ряду располагают самые крупные камни. Для увеличения прочности подпорной стены все ряды камней укладывают с уклоном внутрь. Склон по границам участка тоже закрепляют камнями, и лучшим материалом для этого будет служить гранит, песчаник, известняк.

Устройство монолитных стен

Цена монолитных стен обычно оказывается выше конструкций, возведенных из фундаментных блоков. Но имеет перед ними неоспоримое преимущество в виде отсутствия швов. Чтобы не терять время, пока сохнет пол, через неделю после его заливки можно приступать к возведению опалубки и арматурного каркаса.

Есть два способа, как залить цокольный этаж под частный дом: в съемную или несъемную опалубку:

Съемная опалубка формируется из деревянных щитов, которые скрепляются между собой брусками, металлическими уголками и саморезами. Внутри её необходимо выстелить водонепроницаемыми материалами, чтобы исключить протекание бетона и потерю им влаги. Кроме того, такая «обложка» не дает раствору прилипать к дереву и облегчает процесс демонтажа.

Перед тем как залить цокольный этаж своими руками, необходимо установить опалубкуЭлемент готовой мелкощитовой опалубки

Несъемная опалубка собирается в заводских условиях из листов пенопропилена, пенополистирола или другого не боящегося влаги материала, который одновременно будет служить утеплителем. При этом она уже имеет внутреннее армирование. Как и съемную опалубку, её обязательно укрепляют временными подпорками.

Несъемная опалубка одновременно выполняет функцию утеплителя

Независимо от вида выбранной опалубки, её выстраивают с учетом оконных и дверных проемов, а также оставляют отверстия для коммуникаций, в которые перед укладкой бетона вставляют обрезки труб нужного диаметра.

Чтобы при прокладке коммуникаций не сверлить бетон, натыкаясь на арматуру, технические отверстия закладывают до бетонирования стен

Армирование стен

Рассказывая о том, как залить из бетона цокольный этаж, нельзя не упомянуть об армировании стен. Внутрь опалубки устанавливается объемный каркас, который связывается с вертикально выходящими из пола арматурными стержнями. Шаг между горизонтальными и вертикальными элементами ячеек должен быть не более 300 мм. Как и в случае с полом, они соединяются друг с другом методом связки.

Если все готово, и времени после устройства пола прошло достаточно, заливаем цокольный этаж, используя все тот же тяжелый бетон заводского изготовления марки не ниже М300.

Рекомендации по выполнению работ те же:

Предпочтительнее всего залить весь объем за один раз, не делая длительных перерывов.

В процессе укладки бетона в опалубку его необходимо уплотнять

• Если это невозможно, делаем перерыв между этапами 3-4 дня, чтобы бетон нижнего слоя успел набрать прочность и не разрушался под тяжестью следующей порции.
• Стенки опалубки кроме установки внешних подпорок желательно стянуть друг с другом резьбовыми шпильками, чтобы предотвратить их выпирание.
• После окончания заливки верхнюю плоскость разравнивают и затирают.

Выравнивание горизонтальной плоскости

Снимать опалубку и перекрывать цокольный этаж можно примерно через месяц.

Выпуски арматуры помогут надежно закрепить сруб на фундаменте

Когда заливка бетоном цокольного этажа окончена и прошло необходимое для набора прочности время, приступают к работам по тепло- и гидроизоляции внешнего периметра. В качестве гидроизолирующего слоя можно использовать как рулонные материалы, наплавляемые внахлест, так и сплошной слой мастики или жидкой резины.

После чего подземную часть цоколя засыпают грунтом и уплотняют его. А надземную утепляют теплоизоляционными плитами, закрепляя их зонтичными дюбелями.

Выбор конструкции фундамента с цокольным этажом и террасой

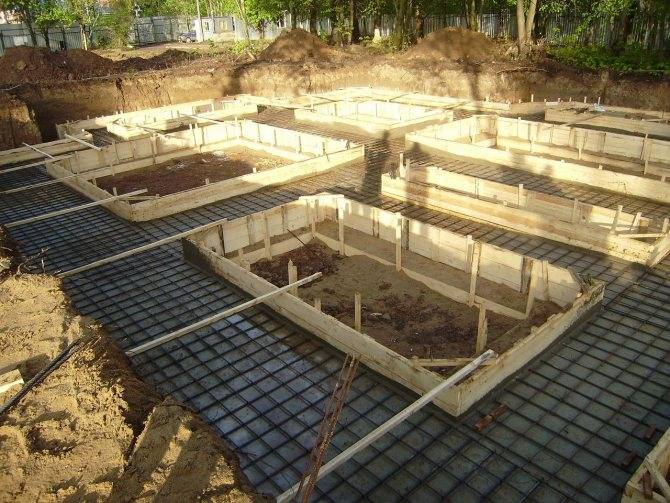

Монолитная плита под цокольный этаж

Фундамент под дом с цоколем и террасой представляет собой довольно сложное сооружение. Для его обустройства требуется правильно выбрать материал, из которого будут возводиться стены опорной системы.

Существуют следующие варианты возведения цокольного уровня:

• Ленточный блочный. Собирается из мощных железобетонных блоков формата 240×60×40 см. Между собой фрагменты могут соединяться сваркой, во всех случаях используется цементный раствор. Плюс такого метода в высокой скорости строительства, но на доставку и установку придется потратиться.
• Монолитный. Считается наиболее трудоемким, но вместе с тем и наиболее надежной разновидностью цокольного этажа. Благодаря цельной структуре практически исключены протечки, сдвиги и щели. Сооружение представляет собой замкнутую форму с внутренним стальным каркасом, залитую бетоном.
• Кирпичный. Относится к бюджетным вариантам, так как единственные серьезные траты идут на доставку материала и отрывку котлована. Дальше идет ручная работа, где нет необходимости делать опалубку и армирование. Минус в том, что кирпичная кладка неустойчива к высоким нагрузкам и сырости. Выбирать эту технологию можно при строительстве на сухом и устойчивом грунте.

Ленточный фундамент прочен, но нуждается в дополнительной защите от внешних и внутренних факторов.

Как построить цокольный этаж дома своими руками?

При строительстве частных домов, для получения дополнительной площади, прибегают к строительству дополнительного, цокольного этажа. Цокольный этаж – это этаж здания, который полностью или частично находится ниже уровня грунта. Судя по описанию, его можно назвать подвалом, но это не так. Цокольный этаж имеет большую площадь и значительно выше, чем стандартные подвальные помещения. Это что-то среднее между подвалом и первым этажом. Использовать данное помещение можно различными способами – это может быть как гараж, или баня, так и спортзал с бассейном. Строительство цокольного этажа позволит значительно увеличить объем полезной площади, при этом избегая каких-либо затрат на расширение границ застройки.

Чтобы узнать о том, как построить цокольный этаж своими руками, следует рассмотреть следующие вопросы.

Строительство цокольного этажа своими руками из различных материалов

По типу используемого материала различают три разных технологии для постройки цокольного этажа:

1. Цокольный этаж из фундаментного блока.
2. Цокольный этаж из кирпича.
3. Цокольный этаж из монолитного бетона.

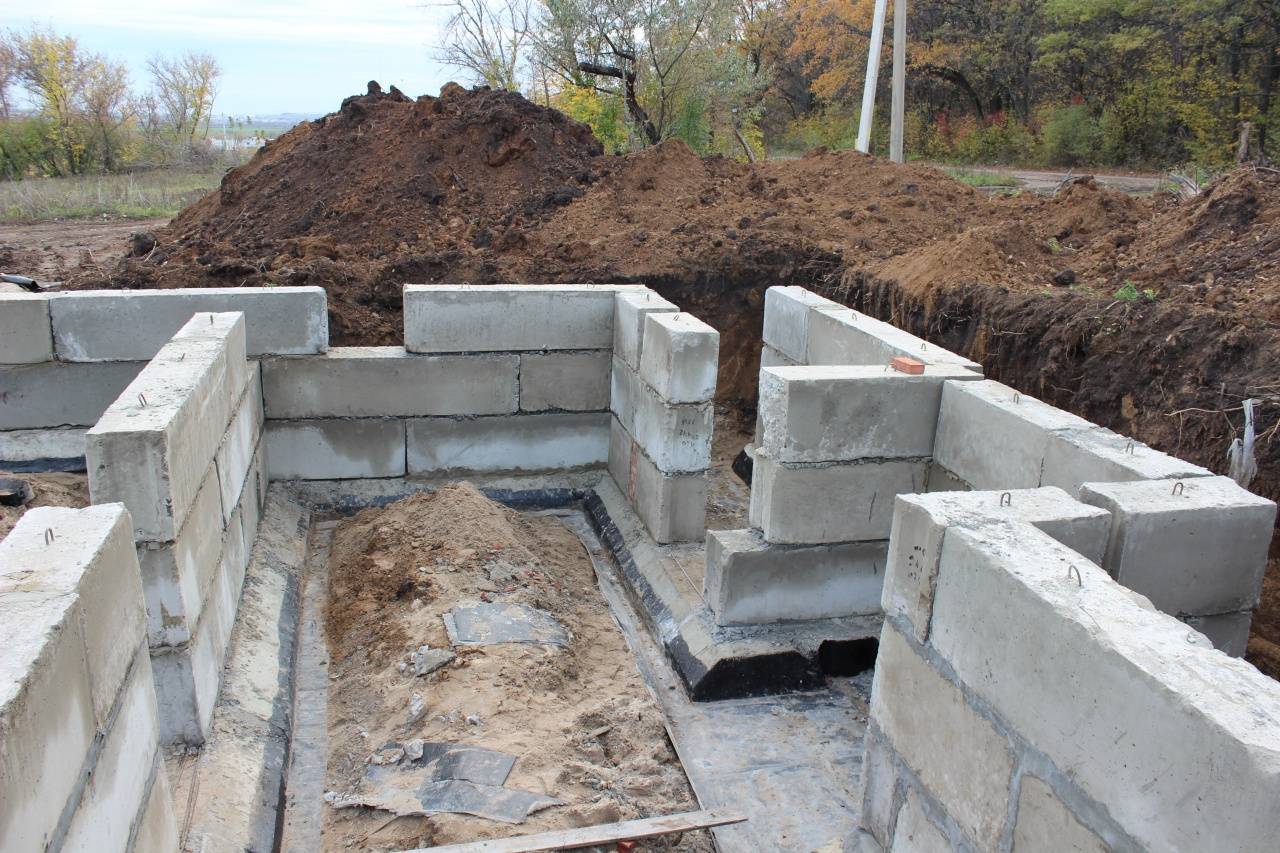

Цокольный этаж из фундаментного блока

Это наиболее экономичный вариант строительства. Блоки укладываются по всему периметру дома, при этом как можно ровнее, чтобы упростить их дальнейшее оштукатуривание. Далее блоки скрепляются между собой цементным раствором. В процессе укладки блока следует учитывать отверстия для проводки электричества и воды. Также если этаж лишь частично находится под землей, следует выделить максимальное пространство для окон, дабы помещение получало достаточно солнечного света. Для вентиляции пространства требуется проделать в блоках отверстия на расстоянии 15 см от уровня грунта. Вентиляционные отверстия следует покрыть сеткой, а зимой их надо закрыть плотной тканью.

В конечном итоге, кирпичная стена должна возвышаться над землей на уровне одного метра. Затем на блоки устанавливается перекрытие.

Цокольный этаж из кирпичной кладки

При постройке цокольного этажа с помощью кирпичной кладки особое внимание следует уделить схемам укладки кирпичей, так как нижние ряды кладки будет принимать на себя всю нагрузку дома. Поэтому кладка должна быть максимально надежной и устойчивой

1. Первый ряд укладывается без использования связующего вещества, то есть – «на сухую». Также следует учесть, что укладывается кирпич на гидроизоляционный слой, а не непосредственно на верхнюю часть фундамента.
2. Следует регулярно замерять диагонали и, при необходимости, исправлять ошибки, которые препятствуют идеальной прямоугольности стен. Кирпичные ряды следует постоянно проверять на прямолинейность и плоскость. Поверхность каждого ряда нужно проверять на вертикальность и горизонтальность. Только постоянный мониторинг поможет вам добиться нужного результата.
3. Использование различных сложных конструкций поможет придать помещению дополнительную привлекательность и уникальность, но в то же время, такие конструкции зачастую требуют высоких профессиональных навыков, что заметно усложняет строительный процесс.

Цокольный этаж из кирпичной кладки

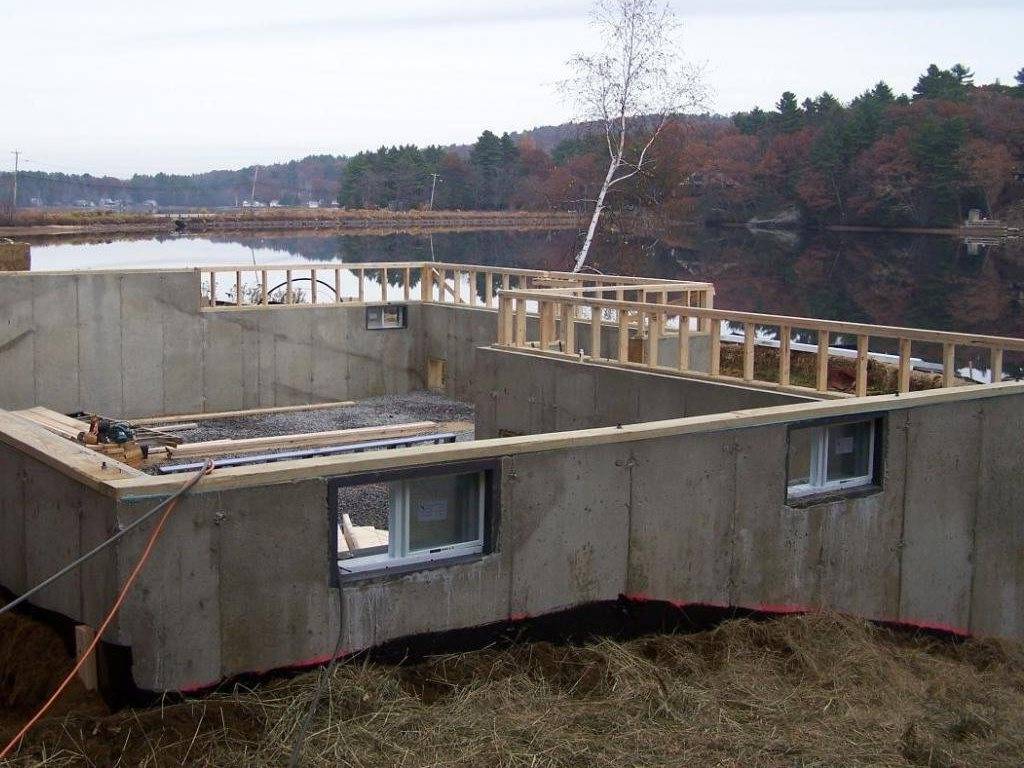

Цокольный этаж из монолитного бетона

Это наиболее популярный и эффективный метод возведения цокольного этажа. Он сочетает в себе ряд достоинств таких как: высокая прочность и надежность конструкции, низкие строительные сроки, наилучшая защита от влаги. Цокольное помещение из монолитного бетона можно использовать в любых назначениях – от игровой комнаты до бассейна. При строительстве с помощью монолитного бетона можно не волноваться о соотношении подземной и наземной площади, влажность грунта также никак не влияет на качество строительства.

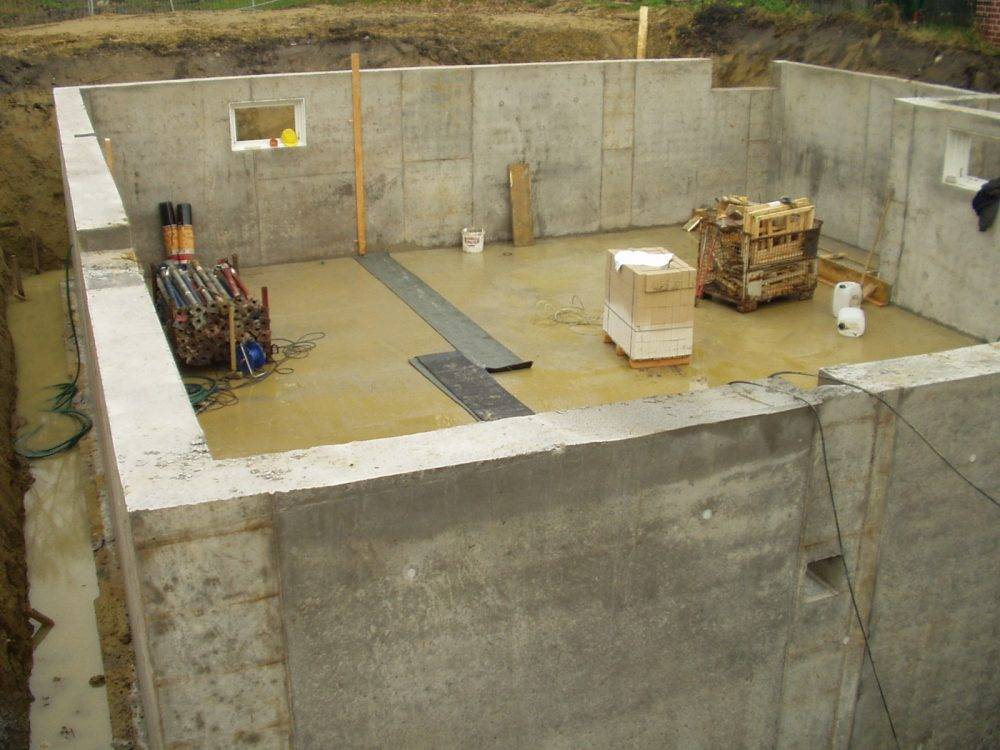

Цокольный этаж из монолитного бетона

Сначала о материалах, необходимых для собственноручного строительства.

Устройство погреба в доме с ленточным фундаментом

Простейшее помещение под полом называется погребом и имеет ряд существенных отличий от подвала:

1. Погреб выполняет только функции хранилища: под полом практически всегда поддерживается стабильно положительная невысокая температура. Это оптимальный режим для хранения продуктов.
2. Погреб не обязательно занимает всё пространство, ограниченное стенами фундамента.
3. Глубины погреба может не хватать для свободного передвижения, но объём подпольного пространства должен быть достаточен для хранилища.
4. Устройство погреба не предполагает больших затрат на устройство полов, отделку стен, установку лестниц.
5. Вентиляция погреба обычно обеспечивается только лишь открыванием входного люка (лаза).
6. Кроме минимального освещения, в погребе не используются никакие инженерные системы.

Это интересно: в чем различия погреба от подвала.

Погреба могут устраиваться в уже существующих и давно эксплуатируемых постройках, а не проектироваться до начала строительства. Подобные помещения обычно устраиваются в небольших дачных домиках, гаражах и подсобных вспомогательных постройках.

В данном видео рассмотрим подвал с ленточным фундаментом:

Строительство цоколя в готовом доме

Даже если у вас уже давно эксплуатируемый дом без подвала, никто не отменял возможности построить цоколь

Даже если у вас уже давно эксплуатируемый дом без подвала, никто не отменял возможности построить цоколь. Для этого придется выполнить множество процессов, зато получится отменный домашний погреб. Работы довольно просты:

1. Производится разметка площадки под рытье, с учетом границ фундамента;
2. Вынимается грунт до уровня нужной глубины;
3. Обустраиваются стеновые панели будущего цокольного помещения из блоков;
4. Заливается армированный бетонный пол;
5. Выполняются работы по прокладке вентиляции, гидроизоляции, утеплению.

Последним этапом выступает отделка цокольного этажа. Однако при рытье котлована под подвал или цоколь нужно учитывать:

• Высоту грунтового водоносного слоя;
• Несущие способности грунта;
• Срок службы и прочность фундамента;
• Нагрузку весовую на основание дома.

Как правило, работы проводятся только после многочисленных проверок и требуют опыта, поэтому поручить обустройство цоколя в уже готовом доме лучше профессионалам.

Закладывая проект дома с нулевым этажом, необходимо выбрать материалы для строительства цоколя. Конечно, если это дом из пеноблоков, с цокольным этажом справиться легче, подойдут те же элементы. Для кирпичного дома, где фундамент требуется прочный и надежный, лучше подходит бетонная заливка, которая упрочнит каркас всего строения.

Ленточное основание или плита?

Зданию с подвалом или погребом нужно заглублённое основание

При определении необходимой глубины важно учитывать не только особенности дома, но и такие факторы, как уровень подземных вод и характеристики почвы. Подобные расчёты, как правило, проводятся профессиональными строителями

Когда все подсчёты будут произведены, делается выбор в пользу того или иного варианта фундамента.

Наибольшей популярностью для домов с подвалом пользуются следующие варианты:

1. Ленточный фундамент. Он удобен тем, что его можно возвести из различных стройматериалов, сборных конструкций или монолита. Для выбора определённых материалов проводится точный расчёт фундамента с учётом такого параметра, как нагрузка от дома.
2. Армированное плитное основание. Ленточный фундамент имеет серьёзный минус – он неспособен правильно распределить нагрузку, поступающую от несущих стен, на некоторых видах грунта. Если вы строите дом на проблемном грунте, стоит отдать предпочтение плитному основанию. Его можно залить целиком на выбранном участке или оборудовать из отдельных плит.

Ленточный и плитный фундамент различается не только используемыми материалами, но и ценой. Последний имеет более высокую стоимость, которая полностью оправдана при строительстве дома с подвалом на сложном грунте. Проблемными считаются торфяники, глина и пучинистые грунты. Они отличаются неустойчивостью и повышенным содержанием грунтовых вод. Из-за этого они подвержены естественной усадке и периодическому движению. Обычный фундамент не сможет обеспечить дому необходимую защиту, в то время как плитное основание имеет большую площадь для распределения нагрузки и гарантирует устойчивость постройки

Это особенно важно для дома с подвалом

Будущее подвальное помещение.

Целесообразность строительства

Вид изнутри

Строительство дома с цокольным этажом считаетсяэкономичным, независимо от назначения объекта. По сути, цоколь — это малозаглубленный подвал. С другой стороны цокольный этаж, в отличие от обычного подвала, более универсален в плане эксплуатации.

В соответствии с современными строительными стандартами, высота потолка должна составлять не менее 2,5 метров. Поэтому применить такое помещение можно в качестве погреба, подвала или подсобки. Известны случаи, когда в таких помещениях обустраиваются комфортные жилые комнаты, которые по уровню удобства эксплуатации ничем не уступают комнатам, расположенным на первом этаже.

Подытоживая тему необходимости цоколя, отметим то, что решившись на такое строительство, вы можете рассчитывать на существенное увеличение показателей теплоизоляции дома.

Требования к фундаменту с цокольным этажом

Немногие владельцы частных построек знают, для чего нужен цоколь в фундаменте. Такое строение возводится для экономии пространства при строительстве. Фундамент, устанавливающийся под дом с цокольным этажом, размещают ниже нулевого уровня, это одно из главных требований.

Согласно СНиП 3.03.01-87, выделяют следующие требования к фундаменту цокольного этажа:

1. Цокольный этаж должен быть расположен выше отметки земли и ниже нулевого уровня.
2. Высота строения должна составлять 180 сантиметров и более.
3. Ширина маршей лестницы должна быть не меньше 90 сантиметров.
4. На цокольном этаже необходимо обустроить отдельный выход на улицу.
5. При строительстве фундамента с цокольным этажом следует обеспечить вентиляцию на высоте около 25 сантиметров от нулевой отметки.

Делаем фундамент

Схема фундамента в доме с бассейном

Сократить сроки выполнения строительных работ позволяет применение крупногабаритных фундаментных блоков. Такие блоки изготавливаются в промышленных условиях и цена их высока. Если вы хотите сэкономить деньги и об экономии времени не задумываетесь,можно сделать фундамент своими руками.

Самостоятельное изготовление фундамента во многом схоже со строительством бетонной подушки. Но есть одно отличие — монолитный ленточный фундамент проходит не только по периметру внешних стен, но и под внутренними перегородками.

Для устройства фундамента также делается опалубка с внутренней обвязкой из арматурных прутьев.

Внутрь опалубки заливается бетон. Бетон можно заливать слоями, но с перерывом не более суток, чтобы конструкция получилась монолитной. Приступать к сооружению цоколя можно через две недели, то есть тогда, когда фундамент полностью схватится и высохнет.

Какой арматурой вяжут каркасы

Вид и размер стержней, интенсивность армирования, должны определяться расчётом. Схемы расположения арматуры могут быть разными, что, к примеру, в плите влияет на толщину бетона. В среднем каркасы для фундаментов частных домов монтируют из стальных стержней диаметром 10-16 мм, или композитных 8-14 мм. Чаще используется стальная арматура А400 (только для вязки) или А500С (можно варить). Более низкий класс А240 применяется в виде гладких стержней для поперечного соединения рабочей арматуры.

В плитах, лентах и ростверках она располагается горизонтально и работает на изгиб, компенсируя тем самым недостаточную восприимчивость к этой нагрузке самого бетона. Наименьший диаметр стержней может быть только в таком фундаменте, длина одной стороны которого не превышает 3 м. Это чаще хозпостройки, чем дома – в остальных случаях диаметр рабочей арматуры начинается от 12 мм.

В сваях и столбах рабочие стержни размещаются вертикально, поэтому воспринимают в основном сжимающие нагрузки. Минимальный диаметр рабочей арматуры здесь по умолчанию берётся тоже 12 мм, в количестве не менее 4-х штук. Поперечные стержни 8 мм устанавливаются с шагом 300 мм друг от друга.

Одноэтажные дома с цокольным этажом

Такая постройка – выход из ситуации, когда следует сэкономить на стройке, но увеличить полезную площадь жилья. В домах такого типа допустимо разнообразное расположение комнат и подсобных помещений. Если строится загородный коттедж, то используют простую технологию заглубленного фундамента усиленной конструкции.

Каждый проект дома с цокольным этажом разрабатывается индивидуально исходя из особенностей участка

В таком случае применяют ленточное либо монолитное основание, но они требуют определенных физических и финансовых затрат, связанных с земляными и бетонными работами. Таким образом, возведение фундамента с цоколем составит пятую часть стоимости всей стройки.

Подземная часть в простых проектах одноэтажных домов с подвалом представляет собой (относительно расположения комнат) повтор схемы основного помещения. В более сложных конструкциях планировка может существенно меняться.

Максимальное углубление в пол-этажа практически не влияет на увеличение общей высоты здания. Загородные коттеджи с углубленным фундаментом выглядят очень солидно. Особенно привлекательный и аккуратный вид имеют небольшие дома с мансардой.

Особую изысканность домикам придает облицовочный материал. Для этого используют декоративную штукатурку, клинкер, полимерпесчаную плитку, искусственный камень и другие отделочные материалы для наружных работ.

Одноэтажные постройки с цоколем и тремя жилыми комнатами – идеальный вариант для проживания семьи из трех человек. При общей площади от 150 м² количество домочадцев может быть значительно большим. Типовые проекты и чертежи одноэтажных домов можно найти в интернете.

Удобство постройки с дополнительным этажом в цоколе трудно переоценить

Технология монтажа фундамента частного дома на склоне

Схема свайного фундамента на склоне.

Начинать необходимо с траншеи для заливки основания. Понадобится выполнить разметку всех перегородок и наружного периметра.

Ширина траншеи должна быть больше толщины стенки, которая будет находиться на конструкции. Если имеется небольшой уклон на участке, то дно траншеи допускается делать на одном уровне. Ни в коем случае не нужно делать его под уклоном, потому как это может дать условия для смещения. Не допускается копать траншею вблизи обрывов и котлованов, потому как может произойти сдвиг, после чего разрушится основание и частный дом.

Для того чтобы была возможность определить расстояние для отступа, понадобится провести виртуальную линию от дна обрыва до дна траншеи. Другая линия должна быть проведена по горизонту. Угол должен быть равен минимум 30°.

Бывает так, что нужно сделать фундамент на сильном уклоне. В данном случае дно траншеи в начале будет глубже на 1 м, потому фундамент необходимо сделать ступенчатым. Он должен иметь строго горизонтальную подошву, чтобы не возникали предпосылки для сдвига.

Ступенчатое обустройство для сборных оснований не предоставляет особой сложности, но для бетонной монолитной конструкции понадобится выполнять армирование. В данном случае сложность заключается в том, что каркас должен изготавливаться цельным, а ступеньки этому препятствуют. Вязать его понадобится не отдельно, а в самой траншее.

Вертикальные перемычки должны быть подняты практически до верхнего уровня основания. Необходимо добавить 2 уровня несущих, чтобы была возможность получить жесткую конструкцию.

Расстояние арматуры до наружной стены при заливке бетоном каркаса должно быть минимум 5 см, чтобы не было условий для ржавчины и коррозии.

Подушку из песка понадобится периодически поливать водой, чтобы песок мог усесться и не проседал во время эксплуатации.

Гораздо сложнее добиться подобного результата трамбовкой.

Строить фундамент для дома на склоне несколько сложнее, потому как для этого понадобится выполнить некоторые дополнительные работы. На сильных уклонах рекомендуется делать не только ступенчатое основание, но и сам частный дом необходимо возводить каскадами.

Заливка, звукоизоляция и утепление цоколя

Цоколем принято называть тот сектор фундаментной стенки, который объединяет заглублённую часть фундамента и перекрытие цокольного этажа. Конструктивно он может быть единым целым по всей высоте (например, монолит). Как вариант, на выходе возводимых стенок из грунта используется другой, более эстетичный материал: тот же бутовый камень, клинкерный кирпич, офактуренные шлакоблоки.

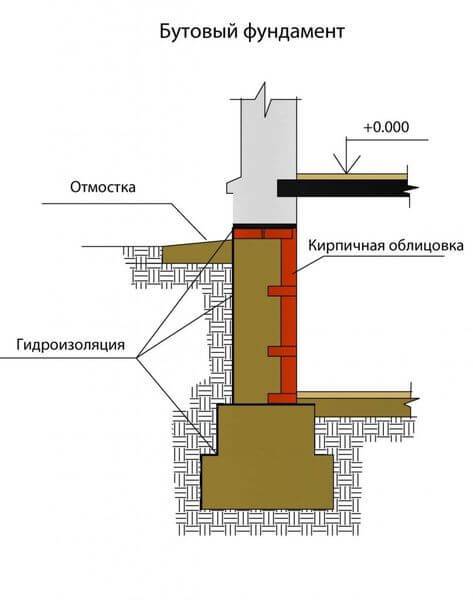

Фундамент из бутобетона по всей высоте, но с кирпичной облицовкой изнури

Монолит только до планировочной отметки грунта, а цоколь из кирпича

Фундамент из ФБС, плюс кирпичный цоколь

В зависимости от варианта наружной отделки стен дома и самого цоколя, они могут располагаться в одной вертикальной плоскости, либо образовывать по отношению друг к другу выступающую или западающую ступень. Например, выступающий цоколь позволяет опереть на него кирпичную облицовку основных стен, а западающий – сделать утепление по системе вентилируемого фасада на верхней части фундаментной стенки.

Вариант формирования цоколя на консоли

Если цоколь западающий, для его внешней отделки цоколя берётся профлист или цокольный сайдинг (например, полипропиленовые панели с имитацией камня), и монтируется на обрешётку из оцинкованного профиля. Внутрь неё закладывается пенопласт – вот вам и утепление, и звукоизоляция.

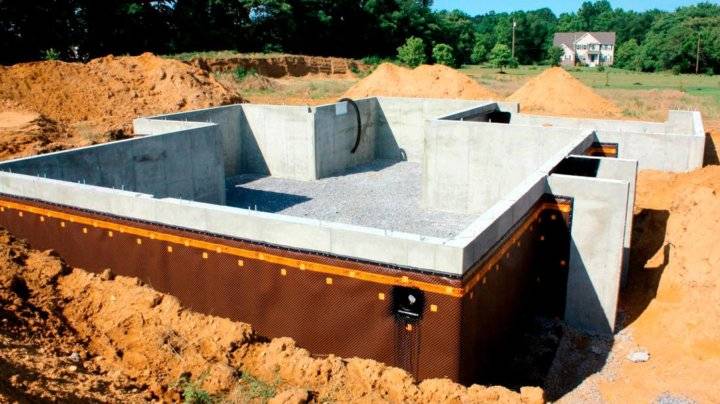

Возможный фундамент с цокольным этажом

Осталось только решить, какой совместить фундамент с цокольным этажом, для каждого конкретного случая и конкретного грунта.

При таком фундаменте можно будет спокойно пережидать зимний период и не волноваться за возможные подвижки грунта под домом.

Основания свай находятся ниже уровня промерзания и не дают возможности пучинистому грунту приподнимать один или два угла дома. А правильно исполненные сваи по технологии ТИСЭ или винтовые, или бурозаливные способны противостоять боковым силам пучения, способным вытолкнуть из грунта сваи с большой площадью опоры.

При таком решении цокольный этаж вашего дома будет напоминать корпус корабля, на котором будут возвышаться первый этаж и мансарда, как надстройки корабля.

Плита не даст цоколю неравномерно проседать на слабом грунте, будет распределять вес всего дома по всей площади застройки.

Это основные 3 типа фундамента, которые применяются, когда требуется сделать эксплуатируемый цоколь дома, который будет утеплен и будет отапливаться в зимний период.

Под цокольный этаж из кирпича подойдет обычная МЗФЛ.

Виды цоколя и особенности возведения

В зависимости от разновидностей несущей стены, которая фиксирует фундамент, цоколь может быть таких разновидностей:

Выступающий. При таком типе стены основного строения будут вдвое тоньше, чем цокольный этаж. Преимущество такой постройки – практичность, легкость монтажа, экономичность.
Западающий. Такое строение имеет нестандартный внешний вид с архитектурной точки зрения. Цоколь отличается надежностью и практичностью, он менее восприимчив к влаге, а конструкция защищена от губительного воздействия воды.
Фундамент с цокольным нижним этажом находится на одном уровне с несущими стенами. В таком случае стены этажа с цоколем и основной конструкции имеют одинаковую толщину

Особое внимание уделяется выбору гидроизоляционных материалов и их обустройству, поскольку основная задача гидроизоляции – защита поверхности от негативного влияния окружающей среды.

Это интересно: гидроизоляции цоколя своими руками. В данном видео рассмотрим цоколь фундамента:

1. Если вы имеете дело с тонкостенным строением, то следует обустраивать выступающий цоколь. Таким же правилом нужно руководствоваться, если планируется возведение нижнего этажа под жилую площадь: даже когда эта часть постройки будет размещена частично под землей, в ней все равно будет тепло.
2. Если же вы планируете использовать поддомный этаж под кладовую, то обустраивайте цоколь западающего типа. Такая конструкция порадует вас доступной ценой и надежностью.
3. Не следует строить цоколь на уровне с основанием, поскольку это снизит степень защиты строения от губительного воздействия влаги. Также при такой постройке может пострадать внешний вид конструкции, поскольку для обустройства гидроизоляции и утепления требуются дополнительные расходы.

Оптимальное значение

Прикладные расчеты для выбора параметров фундамента основываются на несущей способности грунта и суммарном давлении конструкции на участок. Чтобы обеспечить оптимальные условия для стойкости сооружения, инженеры подбирают нужную ширину и глубину ленты.

От типа конструкции

Материалы, которые подходят для несущих стен в доме, различаются своей структурой и по-разному подвержены воздействию влаги. Поэтому расстояние от нулевой отметки до уровня пола обосновано будет зависеть от основного стройматериала, из которого будет возведено сооружение.

Зависимость между параметрами конструкции отражены в таблице:

Тип сооружения	Рекомендованная высота цоколя, м
Кирпичные и монолитные дома	0,3–0,4
Постройки из пеноблоков и керамических крупногабаритных материалов	0,4–0,5
Каркасные, деревянные сооружения	Более 0,5

Древесина больше всего подвержена гниению под действием повышенной влажности, поэтому для такого типа конструкции предусмотрительно выбирают максимально возможную высоту цоколя. Затраты на возведение такого фундамента компенсируются отсутствием необходимости проводить капитальный ремонт строения из-за гниения и разрушения дома.

От количества этажей и общей нагрузки сооружения

Чтобы определить габариты основания, инженерам нужно проанализировать тип грунта, уровень подземных вод и нагрузку конструкции.

Например, при проектировании гаража, бани или каркасного дома, нужно закладывать фундамент высотой 0,6–0,8 м. Из них 0,4–0,5 м ленты уйдет на глубину, а оставшаяся часть будет выступать над землей, являясь цоколем.

По английской технологии высота ленты должна быть меньше или равна его глубине. Но на практике это может привести к необоснованному перерасходу ресурсов. Для этого в России строители придерживаются правила, что высота цоколя должна быть не больше четырех значений ширины основания.

Для мелкозаглубленного фундамента принимаются такие значения ширины ленты:

• легковесные хозяйственные постройки – от 0,25 до 0,4 м;
• одноэтажные дома – от 0,3 до 0,65 м;
• двухэтажные здания – от 0,65 до 0,9 м.

Значение параметра от 0,2 до 0,9 метров – допустимые размеры цоколя для домов, для которых не планируется возведение подвального помещения. Если ведется строительство сооружения с цокольным этажом или подвалом, то выступающая над землей часть фундамента может достигать 2 м.

Виды конструкций подвалов

Фундамент дома может быть монолитный или ленточный. Первый вариант обойдется дороже, поскольку требует большого расхода железобетона. Определяет выбор конструкции фундамента состояние грунта. Рекомендации должны дать опытные геологи-проектировщики по результатам исследования почвы на участке строительства. Настоятельно советуем обращаться в специализированные проектные организации, чтобы получить заключение о том или ином виде фундамента, применимом на вашем участке.

Ленточный фундамент

Различия в конструкциях фундаментов определяются также материалом, выбранным для его сооружения. Рассмотрим наиболее распространенные виды:

1. Монолитный железобетон. Стены фундамента сооружаются из бетонного раствора армированного металлическими конструкциями. Такой тип фундаментов очень надежен, подходит к большинству видов почв, но при значительном заглублении требует хорошей гидроизоляции. Ленточный фундамент возводится из бетона. Его следует залить в опалубку, которую необходимо подготовить на полную высоту стен конструкции. Их ширина должна превышать толщину стены дома на 0.2-0.3 м. В опалубку устанавливается каркас из арматуры, после чего заливается раствором. Использовать рекомендуется цемент марки М500. Все это можно проделать своими руками, если тщательно следовать проекту и строительным нормативам.
2. Бетонные блоки. В этом случае своими руками все проделать будет сложнее, поскольку блоки из бетона даже вдвоем поднять весьма проблематично. Потребуется применение техники, как минимум талей или лебедки. Зато скорость сооружение намного выше. Блоки укладываются в соответствии с проектом и скрепляются раствором. Для надежности их необходимо стянуть проволокой. К недостаткам следует отнести необходимость устройства повышенной гидроизоляции, особенно если подвал достаточно заглублен, а уровень грунтовых вод высок.
3. Кирпичный фундамент. Для сооружения фундаментов используют специальный кирпич, не пропускающий влагу. При возведении стен, с шагом 0.4 м необходимо сделать ленточный пояс из бетона с армированием, который усилит конструкцию. Верхняя часть такого фундамента также сооружается из бетона.
4. Пенобетонные блоки. Вариант, схожий с предыдущим, но быстрее, и, в отличие, от применения бетонных блоков, не требует использования техники. Из описанных конструкций самый экономичный вид фундамента. Вполне подходит для способа строительства своими руками.

Монолитный фундамент дома с подвалом
