Кронштейны для крепления наружного блока кондиционера и компрессора

Для чего нужен кронштейн

Чтобы понять для чего нужен кронштейн под кондиционер, необходимо знать из чего состоит ваша сплит-система. Итак, все устройства регулирования температуры в помещении состоят из трёх составляющих:

внутренний блок, в котором находиться испаритель;
наружный блок, в котором находиться конденсатор и для коего необходим сам кронштейн, так как данный блок размещается на фасаде здания;
системы трубок, по которым транспортируется хладагент и объединяющая два блока в одну сплит-систему.

Каждую из трёх составляющих монтируют отдельно. Так, например, внутренний блок устанавливают на специальную монтажную пластину, идущую в комплекте с прибором. Систему фреоновой магистрали собирают при установке кондиционера своими руками. Для монтажа наружного блока приходиться отдельно приобретать крепления, причём для одной и той же модели, и производителя они могут быть разными. Это зависит от того, как и где вы собираетесь устанавливать блок. Основные факторы, влияющие на ваш выбор:

лёгкость и одновременно прочность, также кронштейны должны правильно подходить для правильного расположения и размера к определённой модели;
кронштейн для наружного блока кондиционера должен выдержать вес устройства, при чём у него должен быть запас;
соответствие всем стандартам, прописанным в инструкции по монтажу;
защита от воздействия окружющей среды.

Критерии выбора крепления для кондиционера

Если вы решили самостоятельно выбрать кронштейны для монтажа своего кондиционера, то должны учесть ряд важнейших факторов:

Уточните максимальный вес, который способен выдержать кронштейн. Обычно производитель уже заранее предусматривает двукратный запас прочности, необходимый для компенсации зимнего обледенения или падения сосулек.
При укомплектовании кронштейнов крепежом надо учитывать материал стены. От этого зависит длина и диаметр применяемых анкеров.
В случае наличия вентилируемого фасада или нанесения на стену дополнительного слоя утеплителя надо продумать способ крепления только к прочным деталям, к которым относится или несущая стена, или металлический каркас лицевого слоя.
При закреплении наружных блоков весом более 120 кг применяют только усиленные кронштейны с толщиной металла не менее 3 мм.
В стандартном случае в комплект крепления должны входить 4-6 дюбелей диаметром не менее 10 мм для крепления к стене, оцинкованные болты на 8(10) мм с соответствующими гайками и шайбами для фиксации блока на горизонтальных полках.
Для снижения уровня шума, издаваемого работающим блоком, и гашения вибрации рекомендуется под крепеж подкладывать специальные резиновые шайбы.

Важно! Никаких изменений в конструкцию кронштейна, включая сверление дополнительных отверстий, допускать нельзя

Советы по эксплуатации

Эти правила несложны в применении – они продиктованы здравым смыслом и легко запоминаются.

Запрещается проталкивать посторонние предметы сквозь прутья клетки внешнего блока, а также сквозь шторки внутреннего. Не допускайте детей к работающему устройству.
Проверьте, что включено поддержание комнатной температуры 21-26 градусов. Более низкая температура в период зноя способна довести здорового человека до простуды – выход на улицу после многочасового нахождения в холоде представляет собой колебания температуры в 10 и более градусов, как во время резкой перемены погоды в межсезонье.
Не допускайте работы кондиционера при открытых окнах. Современная техника не допускает перегрева компрессора и бесполезной работы вентиляторов, если температура в помещении после включения не опустилась даже на несколько десятых долей градуса. Но не все модели оснащены такой «умной» функцией – в низкобюджетных моделях кондиционеров её попросту нет. Устройство будет работать абсолютно безрезультатно, подобно старому советскому холодильнику, в котором компрессор не отключается круглосуточно. В итоге все моторы кондиционера выйдут из строя раньше, чем истечёт гарантийный срок.
Зашторивайте окно в яркий солнечный день – лишний дневной свет не позволяет внутреннему блоку адекватно воспринять сигнал от инфракрасного светодиода пульта. Та или иная команда срабатывает через раз – требуется поднести пульт слишком близко к кондиционеру, чтобы она прошла.
Не используйте кондиционер, например, в ванной – избыток паров превращается во внутреннем блоке в лишний конденсат, способствующий забиванию дренажа и фильтров.
Регулярно включайте кондиционер чисто в режиме вентилятора – это выдует излишки конденсата.
Очищайте фильтры внутреннего блока раз в 2 недели. Мойку внешнего блока желательно произвести не реже раза в 1-2 месяца.
Не ставьте рядом с внутренним блоком отопительные и нагревательные приборы. Минимальная дистанция – 1 м.
Обеспечьте нужную защиту кондиционера от источников помех. Внутренний блок не должен вплотную примыкать к устройствам, использующим радиосигналы для передачи данных и сотовой связи. Так, не устанавливайте рядом 3G/4G-модемы, роутеры или репитеры Wi-Fi, системный блок домашнего ПК и т. д. Что касается внешнего блока, то его запрещено располагать, например, вблизи вышки сотовой связи и радиорелейного оборудования, если те стоят рядом на крыше – мощность их сигнала в десятки раз больше излучаемой мощности смартфона или планшета. Помехи от них могут добраться до процессора внутреннего блока и помешать его работе – особенно когда тактовая частота процессора совпадает с побочными частотами, в изобилии присутствующими возле любой антенны.

Источники

https://sovet-ingenera.com/vent/cond/standartnye-razmery-pod-konditsioner.html
https://stroy-podskazka.ru/split-sistemy/naruzhnyj-blok/
https://StrojDvor.ru/kondicionirovanie/prednaznachenie-ustrojstvo-pravilnaya-ustanovka-i-remont-vneshnego-bloka-split-sistemy/
https://vozduhstroy.ru/kondicionery/naruzhnyj-blok.html
https://tehnikoved.ru/klimaticheskaya-tehnika/konditsioner/kronshtejn-dlya-konditsionera.html

Зачем кондиционеру крепления

У наших соотечественников наиболее востребованной климатической техникой, регулирующей температуру помещения, является сплит-система. Обычная сплит-система состоит из:

Внутреннего, испарительного блока, который устанавливается непосредственно в помещение.
Внешнего, конденсаторного блока, который устанавливается на фасаде здания.
Фреоновой магистрали, которая объединяет оба блока между собой.

Трубопровод собирают непосредственно при монтаже кондиционера. Для крепления внутреннего блока используется специальная монтажная пластина, которая идет в комплекте с устройством. Внешний блок монтируется на улице, но так как он не имеет собственной системы крепления на стену, то для его установки требуются специальные кронштейны, которые должны:

Быть легкими и одновременно прочными, а также идеально подходить по размеру и расположению отверстий для конкретной модели климатической техники.
Выдерживать вес устройства, и иметь, как минимум, двукратный запас прочности.
Отвечать всем требованиям и стандартам, распространяющимся на монтаж климатической техники.

Кроме того, кронштейны для крепления кондиционеров должны быть надежно защищены от воздействия на материал атмосферных влияний, так как коррозия металла является наиболее частой причиной их деформации.

Требования к креплению

Для установки кондиционера требуется два кронштейна, изготовленных из П-образного или Г-образного профиля. Опорные элементы состоят из вертикальной и горизонтальной стойки. На них в заводских условиях выполнены отверстия круглой и овальной формы. Сквозь них осуществляется крепление опоры к стене. Перфорация отличается точной геометрией. На вертикальной стойке ряд отверстий под анкера, фиксирующие опору к фасаду здания. Горизонтальная планка имеет паз для крепления наружного блока сплит-системы.

Кронштейн, удерживающий внешний модуль кондиционера, постоянно подвергается статической нагрузке. К нему предъявляются требования по прочности и коррозийной устойчивости:

Технические характеристики кронштейна должны соответствовать весу и габаритам наружного блока кондиционера. Минимальная толщина металла 1,5 мм. Стойки меньшего размера могут прогнутся под нагрузкой. Длина и ширина вертикальной и горизонтальной планки имеют стандартные значения для различных моделей кронштейнов. Несоответствие им приводит к снижению прочности опоры.
Обработка поверхности — защита креплений от влажности и негативного воздействия погодных условий продлевает срок эксплуатации. Возникновение коррозии ослабляет металл, теряется надежность опорных элементов. Покрытие должно быть устойчиво к механическому воздействию, иначе в процессе монтажа появятся царапины. Нарушение целостности слоя краски ведет к появлению ржавчины. Качественная антикоррозийная обработка наносится равномерно, обеспечивает гладкую поверхность.
Монтаж крепления выполняется через имеющиеся отверстия. Не допустимо сверление дополнительных пазов. Разрушение защитного покрытия деталей приводит к скорой коррозии и потере прочности.
Поверхность стоек должна быть ровной, края отверстий тщательно обработанными. Зазубрины и выступы препятствуют качественной установке наружного блока.

Требования к креплению

Крепления для монтажа наружного блока кондиционера, находящегося на большой высоте, едва ли в процессе эксплуатации будут подвергаться техническому обслуживанию или хотя бы внимательному осмотру. Поэтому к ним изначально предъявляются повышенные требования:

минимальный собственный вес и надежность всех соединений;
соответствие кронштейна массе предполагаемого груза, при этом желателен двукратный запас прочности;
диаметр и положение отверстий должен подходить под соответствующий крепеж для устанавливаемого кондиционера;
способность сохранять свои прочностные свойства в широком диапазоне температур и в условиях повышенной влажности.

Правильное крепление наружного блокаВнимание! У качественно изготовленного кронштейна отверстия высверливаются еще до покраски. В противном случае именно они станут очагом распространяющейся коррозии

Материалы для производства и покрытие

Наиболее долговечными являются кронштейны, выполненные из нержавеющей стали. Но повышенная стоимость стала существенным препятствием для их широкого распространения. Поэтому наибольшей популярностью пользуются изделия из оцинкованной стали, дополнительно обработанные другими антикоррозионными покрытиями. Среди них можно выделить:

лакокрасочные эмали;
полимерные составы;
порошковые красители.

Последний вариант характеризуется еще и повышенной прочностью к механическим воздействиям, что может уберечь от случайных повреждений защитного слоя при неаккуратном монтаже.

Пошаговая инструкция для монтажа климатической системы

При самостоятельном монтаже сплит-системы рекомендуется следовать следующему плану действий:

Выбор места под установку кондиционера. Для этого подойдет ровный вертикальный участок несущей стены без видимых повреждений. Следует помнить, что для минимизации энергетических потерь рекомендованная длина коммуникаций не должна превышать 15 метров. В непосредственной близости не желательно наличие посторонних предметов, препятствующих нормальному воздухообмену. Для монтажа наружного блока оптимальной считается северная или восточная сторона здания на открытом балконе или в непосредственной близости от оконного проема.
Монтаж кронштейнов под кондиционер. В удобном для работы месте выполняется разметка в соответствии с размерами кронштейна для вашего кондиционера. Высверливаются отверстия под анкера и производится закрепление деталей. При этом необходимо добиться плотного прилегания к стене вертикальных стоек и горизонтальности полок.
Крепление наружного блока. Он фиксируется на кронштейнах посредством болтов и гаек. При этом должен обеспечиваться его обдув со всех сторон, поэтому надо оставить достаточный зазор со стороны стены. Если удастся, смонтируйте козырек, защищающий от воды и падения сосулек.
Крепление внутреннего блока. Его располагают строго горизонтально на некотором удалении от потолка. Отступа 10 см будет вполне достаточно. Сначала крепится к стене монтажная пластина, на которой потом фиксируется сам блок. Он не должен оказаться рядом с отопительными приборами и электрической проводкой.
Подключение к электросети. К каждому кондиционеру прилагается инструкция со схемой включения. Выполнение этой работы надо доверить специалисту

Важно, чтобы подключение производилось через автомат аварийного отключения.
Рекомендации по прокладке труб. Для циркуляции фреона используются медные трубы

Их прокладывают с небольшим запасом по длине на случай температурных деформаций. Соединения выполняются с использованием вальцевания. После монтажа все коммуникации покрывают теплоизоляционными материалами.
Вакуумирование системы. С помощью вакуумного насоса из системы откачивается весь воздух и капли влаги, которые могли бы негативно отразиться на работе компрессора. Убедившись в полной герметичности оборудования, производят его заполнение хладагентом.

Монтаж кронштейнов и крепление наружного блока

Крепление внутреннего блока

Прокладка труб

Вакуумирование системы

Важно! Только после проверки стабильности работы климатического оборудования монтаж может считаться успешным. Установка любого технического устройства завершается пусконаладочными испытаниями

Включите кондиционер в работу, проверив его на всех предусмотренных инструкцией режимах. Если не обнаружится никаких дефектов, с задачей монтажа вы справились успешно

Установка любого технического устройства завершается пусконаладочными испытаниями. Включите кондиционер в работу, проверив его на всех предусмотренных инструкцией режимах. Если не обнаружится никаких дефектов, с задачей монтажа вы справились успешно.

Посмотрите видео о кронштейнах для кондиционеров

Наиболее распространённые типы кронштейнов, применяемые при монтаже кондиционеров

Компании, занимающиеся реализацией подрядов на установку кондиционеров, используют кронштейны нескольких типов. Среди них можно выделить следующие:

Крепления под прямым углом, изготовленные из сваренных между собой прямоугольных металлических уголков толщиной 2-2,5 миллиметра

Прямоугольные кронштейны

Кронштейны данного типа характеризуются простотой изготовления, оттого и стоят они дешевле своих более толстых и прочных собратьев. Однако данный тип креплений не является довольно надёжным и пригодным для длительной эксплуатации, поскольку у него довольно маленький запас прочности. При вибрации он испытывает сильную нагрузку, что может повредить защитный шов. Когда антикоррозионное покрытие начнёт расходиться, кронштейны станут уязвимыми для пагубного влияния воды и других частиц, способных нарушить целостность металлической конструкции.

П-образные металлические крепежи, соединённый между собой. Как и предыдущий образец, они имеют прямой угол в 90 градусов. Толщина материала составляет 2-2,5 миллиметра и скрепляется с помощью специальных болтов.

П-образные крепления, соединённые между собой болтами

Данная конструкция стоит дороже обычных прямоугольных кронштейнов, однако она является более надёжной. Вибрация распространяется только на соединительный элемент, в то время как нагрузка на остальные части конструкции остаётся минимальной. В то же время оцинкованные болты не подвержены коррозии и окислению. Покрытие кронштейнов надёжно противостоит вредному воздействию влаги и других атмосферных частиц.

П-образная металлическая конструкция с удлинённым корпусом, скреплённая снизу дополнительным отрезком швеллера. Толщина металлических элементом составляет 2 миллиметра.

Укреплённая П-образная конструкция

На вид данная конструкция кажется самой надёжной из всех представленных. Несмотря на небольшую толщину металлических элементов, конструкции с успехом выдерживают блоки практически любого веса. Они не деформируются при постоянной вибрации, что гарантирует долгий срок службы кронштейнов. Покрытие надёжно защищает конструкцию от негативных атмосферных воздействий, препятствуя деформации, коррозионным и окислительным процессам в металле.

Прямоугольная конструкция из двух прямых металлических уголков толщиной в 2-2,5 миллиметра

П-образные конструкции, скреплённые планкой

Данный тип кронштейнов практически полностью копирует первый образец. Разница между ними в том, что здесь оба уголка скреплены между собой соединительной металлической планкой, что значительно упрочняет кронштейны, позволяя им выдерживать блоки практически любого веса. Все элементы соединяются друг с другом с помощью болтов. Планка облегчает нагрузку на крепежи, а покрытие надёжно препятствует возникновению коррозионных и окислительных процессов вследствие негативного воздействия влаги и атмосферных осадков. Соединительная планка значительно упрощает монтаж кронштейнов.

Схема устройства креплений

Все вышеперечисленные образцы подходят для установки практически любых наружных блоков. Размер кронштейнов для кондиционеров традиционно составляет около 40 сантиметров в длину для вертикальных секций крепления.

Конструкция кронштейнов

Конструкция кронштейнов должна обеспечивать достаточную прочность, так как на кронштейны крепят кондиционеры весом минимум 30 кг. В то же время, кронштейны должны быть легкими, чтобы упростить монтаж крепления на высоте.

Кронштейн изготавливают в виде самостоятельной детали либо многодетальной конструкции с раскосом, а также в виде значительного утолщения в базовой детали. Механический принцип действия — сопротивление материала на скол и сдвиг. Для этого используют сталь толщиной 2 миллиметра.

На кронштейне исполняют отверстия под присоединение к стене, а также для закрепления наружного блока. Бывают отличия по конфигурации в зависимости от завода-изготовителя, но следует выбирать кронштейны наиболее простого исполнения.

Материалы для производства и покрытие

Стальные кронштейны наиболее устойчивы к погодным условиям

Кронштейны изготавливаются из стали и полиамида. В первом случае применяется сортовой металл толщиной от 1.5 мм. В качестве покрытия используется:

Эмаль – недорогой вариант, который обеспечит аккуратный внешний вид и защиту от влаги на 2-3 года.
Оцинковка – покрытие наносится на заводе гальваническим методом.
Порошковая полимерная краска – долговечный вариант, обеспечивающий эстетическую привлекательность и антикоррозийную защиту. Покрытие устойчиво к истиранию, механическому и химическому воздействию, солнечному свету. Распространенные цвета: белый, серый.
Производители снабжают кронштейны сертификатом качества. Изделия, прошедшие проверку и соответствующие стандартам безопасности, имеют такой документ. От покупки несертифицированных деталей лучше отказаться.

Крепеж из полиамида рекомендуется при монтаже кондиционера на каркасные дома. Пластик не подвержен коррозии, его устанавливают в регионах с морским климатом. Материал хорошо гасит вибрацию, устойчив к ультрафиолету и смене температуры. Производством полиамидных конструкций занимаются в Италии. К недостаткам изделий относится стоимость, превышающая в 5 раз цену стальных уголков. Этот минус препятствует популярности пластиковых кронштейнов.

Критерии выбора крепления для кондиционера

При выборе кронштейнов учитывают следующие факторы:

Особенности стены здания. Наличие утеплителя или вентилируемого фасада требует удлинения крепежа. Пенопласт и другой теплоизоляционный материал не является надежным основанием для установки техники. Потребуются металлические шпильки.
Крепеж для кондиционера подбирается в соответствии с материалом стены. Фасад из газобетона обладает низкой устойчивостью на разрыв. Для монтажа используются специальные анкера и дюбеля из металла или полиамида. Поверхность стены должна быть ровной, это обеспечит плотное прилегание стоек и уменьшит уровень вибрации.
В характеристиках кронштейнов указывается рекомендованная нагрузка. Она должна соответствовать весу инсталлируемого кондиционера. Значение максимальной нагрузки в 2 раза превышает номинальное значение. Запас прочности необходим для исключения перегрузки при намерзании льда в зимний период.
Для наружных блоков весом более 120-150 кг требуются усиленные кронштейны

Опоры изготавливаются из металла толщиной 3 мм.
При покупке нужно обратить внимание, предусмотрены ли в комплекте метизы. В зависимости от модели потребуется 4-6 дюбелей, 4-6 винтов диаметром 10-12 мм

Для закрепления внешнего блока необходимо 4 оцинкованных болта размером 8 (10) на 50 мм, 4 гайки и 8 шайб.
Уровень шума работающего кондиционера не должен превышать показателей, комфортных для людей, проживающих в соседней квартире. Для снижения вибрации устанавливаются специальные резиновые шайбы. Виброгасители подбираются по весу конденсаторного модуля сплит-системы.

Виброгасители необходимы для снижения уровня шума

Размеры планок подобраны под климатическую технику различной мощности и габаритов. Большинство бытовых сплит-систем монтируется на кронштейны размером 450×450 мм или 450×500 мм. Метизы выбираются в соответствии с нагрузкой, вес наружных блоков колеблется в пределах 36-150 кг. Кондиционеры высокой мощности требуют большей опорной площади крепежа, для них рекомендуются изделия размером 1000×700 мм, 1200×1000 мм.

Бесперебойность и долговечность работы кондиционирующей системы зависит от соблюдения правил монтажа. Внутренний блок устанавливается на специальную пластину, закрепленную четко по горизонту. Внешняя часть размещается с северной или восточной стороны (вдали от солнечных лучей). При выборе размеров крепления учитывается требование по установке наружного модуля на расстоянии в 10-15 см от стены. Промежуток необходим для свободного отвода горячего воздуха.

Инструкция по монтажу

Кронштейны прикладываются к стене в месте установки кондиционера. Положение деталей выравнивается по строительному уровню.
Сквозь перфорацию выполняется разметка.
Стойки убираются. Дрелью высверливаются отверстия в стене. Забиваются дюбеля.
Опорные элементы возвращаются на место и закрепляются болтами. Проверяется плоскость монтажа и прочность соединения.

Важные рекомендации

При монтаже стоит обязательно учитывать следующие правила:

Наличие поступления свежего воздуха. Нельзя монтировать внешний блок в замкнутом пространстве без доступа воздуха и или с ограниченным его поступлением (застеклённая лоджия). Такая ошибка приведёт к перегреву и поломке ККБ.
В процессе эксплуатации периодически придётся менять хладагент. Для этого клапаны должны располагаться так, чтобы мастер мог свободно и без риска произвести замену. У большинства моделей клапан располагается с левой стороны.
Нужно предусмотреть грамотный отвод конденсата, чтобы он не попадал на стены, козырёк или тротуар.
Крепления должны монтироваться на несущие конструкции, которые должны быть рассчитаны на нагрузку нескольких десятков килограммов. Нельзя фиксировать кронштейны на стены из газобетона, на внешний декоративный облицовочный слой или на слой утеплителя.
Расстояние от стены до блока должно составлять не менее 10 см. Такое расстояние позволит обеспечить вентиляцию и снизит риск перегрева прибора. Расстояние от стены до внутренней стенки агрегата не должно быть слишком большим. Нельзя, чтобы на скрытую стенку блока попадали прямые солнечные лучи.
При прокладке соединительных магистралей стоит избегать большого количества изгибов, т. к. они приведут к снижению необходимой интенсивности движения хладагента, это понизит эффективность работы кондиционера.
Рекомендуется оборудовать карниз, который позволит защитить внешний блок кондиционера от прямого попадания влаги.

Монтаж к стене осуществляется с помощью специальных кронштейнов, которые обычно входят в комплектацию. Он имеет вид профиля различного сечения, согнутого под углом 90 градусов. В нём имеет несколько отверстий: одни для фиксации к стене, другие для монтажа блока. Несущая способность кронштейнов превышает вес кондиционера в несколько раз, поэтому их использование обеспечит безопасность и надёжность.

Виды кронштейнов

Кронштейны для устойчивого крепления кондиционеров имеют горизонтальные элементы, на которые ставится и закрепляется от самопроизвольного смещения устанавливаемый блок, и вертикальные части, вплотную прижимающиеся к стене. Для удобства крепления предусматриваются отверстия. В большинстве случаев кронштейны имеют вид Г-образных деталей, используемых попарно. Отличия обычно касаются формы применяемых при изготовлении профилей и наличия дополнительных элементов, предназначенных для усиления конструкции.

Важно! На производство кронштейнов, используемых под открытым небом, идет нержавеющая или обыкновенная конструкционная сталь с антикоррозионной обработкой

Кронштейны из уголка

Этот простейший вид крепления изготавливается перпендикулярным свариванием уголков с толщиной полки не менее 2 мм. Он способен выдерживать умеренные нагрузки, но со временем вибрация негативно сказывается на прочности шва. К тому же, случайное повреждение антикоррозионного покрытия способно привести к быстрому уменьшению прочности изделия и изменению его конфигурации.

Конструкции из П-образного профиля, соединенного болтами

Такие кронштейны являются более надежными благодаря наличию дополнительных ребер жесткости и болтовому соединению, устойчивому к вибрации. Крепежные элементы из оцинкованной стали длительное время не поддаются коррозии и могут быть заменены на новые при подозрении на повреждение.

Кронштейны для наружного блока

Кронштейны из П-образного профиля с дополнительным усилением

Данная конструкция похожа на предыдущую, но имеет несколько удлиненные вертикальные элементы, к которым под некоторым углом крепится дополнительная укосина. Она придает всей системе абсолютную жесткость и позволяет нагружать ее достаточно тяжелым грузом.

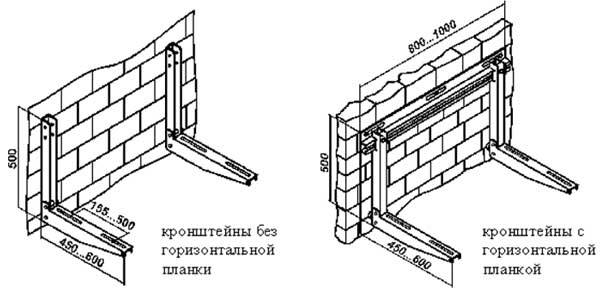

Кронштейны из П-образного профиля, скрепленные горизонтальной планкой

Такие устройства в дополнение ко всем положительным качествам ранее описанных моделей обладают еще устойчивостью к горизонтальному смещению и удобством крепления к стене. Их можно устанавливать под самое дорогое и ответственное оборудование.

Для информации! Наличие на горизонтальных полках кронштейнов отверстий удлиненной формы делает их пригодными для монтажа под любые марки кондиционеров.
