Модульные распределительные блоки (кросс-модули) — особенности и конструкция

Конструктивные особенности

Конструкция модулей зависит от их назначения. При электромонтажных работах для кросс-коммутации используются следующие РБ:

  • для нулевой шины (PEN);
  • фазные (L);
  • комбинированные (L+PEN).

Конструкция первых самая простая: в пластиковом корпусе размещают медную шину, места креплений разделены перегородками (из того же материала что и корпус), провода к шине крепятся при помощи винтов.

Размеры кросс модулей Leg (Легранд) для нулевой шины: «A» – 2×7 и «B» – 4×7 присоединений

Конструкция фазных модулей практически не отличается от предназначенных для нулевой шины, за исключением используемых материалов, поскольку они должны выдерживать определенную токовую нагрузку. По этой же причине корпус таких конструкций изготавливается из термостойкого самозатухающегося пластика.

Изображение кросс-модуля IEK (ступенчатый корпус L-PEN)

Что касается комбинированных конструкций, то они представляют собой два предыдущих типа, объединенных в едином корпусе. То есть, с их помощью можно одновременно коммутировать как ноль, так и фазу (фазы). Заметим, что использование таких модулей в электрических распределительных щитах с большим количеством разветвлений будет наиболее оптимальным решением.

Фото комбинированного четырех полюсного кросс-модуля

Практически все  производители снабжают контактор откидной крышкой для обеспечения защиты контактов от попадания на них посторонних предметов. Некоторые делают ее прозрачной, благодаря чему можно оценить состояние контактных групп, не снимая крышку.

Следует заметить, что кросс-панели применяются не только для разветвления электроцепей. Существуют устройства для кросспостинга (коммутации) цифровой сети на витой паре или оптоволокне.

Оптический кроссовый модуль на 32 порта SC (LC duplex)

Такие устройства устанавливаются в специальные конструкции – кроссы, где имеется плоский профиль (стрейф) для крепления плинтов (модулей) на определенное количество пар.

Телефонный многомодульный кросс пристенного типаНастенный пыле- влагозащищенный кросс (КПВ) для оптоволокна с несколькими APC-320SC/APC ССД ВОКС-Б модулями

Определение кросс-модуль что это такое

Что такое кросс-модуль? Если перевести это словосочетание – можно получить значение «крест» и «пересечение». В случае с кросс-модулем используется именно второе значение слова. Соответственно, кросс-модуль является устройством связи, что позволяет чему-либо соприкасаться или пересекаться каким-то образом между собой.


Главными функциями кросс модулей являются: подключение и распределение отходящих линий, распределение питания от одного источника на несколько потребителей

Кстати, второе название кросс-модуля – модульный распределительный блок. В документации он может иметь аббревиатуру «РБ».

Размер кросс-модуля небольшой и выглядит он как аккуратный приборчик с прозрачной крышкой. Это, кстати наглядно демонстрирует всю внутреннюю «начинку» прибора, что очень удобно. Некоторые производители делают в таких крышечках отверстия под зажимные винты. Это позволяет при подтягивании контактов обходиться без съема крышки.

Конструкция кросс-модуля может быть:

  1. Нулевая – самый простой вариант. Представляет собой агрегат в корпусе из пластика, внутри которого находится медная шина с перегородками. Крепление проводов в этом случае происходит с помощью винтиков.
  2. Фазная – повторяет нулевую. Способен выдержать более высокую нагрузку с напряжением в 1000 Вольт и 500 ампер. Пластик такого кросс-модуля непростой, а термостойкий, способный затухнуть самостоятельно, что повышает безопасность прибора.
  3. Комбинированная – через такое устройство можно проводить как сетевую фазу, так и ноль. Для с большим разветвлением проводов – это самый оптимальный вариант.

Для чего необходим РБ

Основное назначение распределительного блока – это разводка электрического кабеля по участкам. То есть, получается так, что в прибор входит один вводной кабель, а из него выходит несколько проводов меньшего сечения. Кстати, сечением может быть одинаковым у каждого выводного щлейфа, а может быть, разным. Все будет зависеть от токовой нагрузки, действующей или спланированной на каждом участке. Короче, ввод один, выходов на потребителей несколько.

Производители сегодня предлагают несколько конструктивных моделей, которые устанавливаются на разные контуры сети.

  • На нулевую шину.
  • На фазную.
  • Комбинированный вариант.


Пример соединений с помощью кросс-модуля

Самая простая конструкция – нулевая. Это прибор в пластиковом корпусе, внутри установлена медная шина, разделенная пластмассовыми перегородками. Крепление проводов к шине производится винтами. Последние могут быть под отвертку или под гаечный ключ.

Фазная конструкция точь-в-точь повторяет нулевую. Но производители при изготовлении приборов этого типа учитывают, что они будут работать при напряжении 1000 вольт под токовой нагрузкой в 500 ампер. Необходимо отметить, что такой1 аппарат изготавливается из специального пластика. Он термостойкий и самозатухающий. Как говориться, безопасность прежде всего.

Комбинированный кросс модуль – это две одинаковые части в одном корпусе. То есть, через него можно проводить одновременно и фазу сети, и ноль. Для распределительных щитов, в которых устанавливается большое разветвление по участкам и присутствует большое количество электрических приборов – это оптимальное решение. Чуть ниже будет разобрана схема такого подключения.

Что интересно в плане конструкции модуля. Верхняя крышка у него прозрачная. Это, во-первых, красиво, во-вторых, можно визуально видеть всю, так сказать, подноготную прибора. Некоторые производители в крышках делают отверстия под зажимные винты. Это удобно, потому что при подтяжке контактов нет необходимости снимать саму крышку. Ограничений по проводам (медный или алюминиевый) здесь нет.


Конструкция

Характеристика элементов конструкции

Конструктивные особенности предполагают наличие определенного количества шин из металла. Все они являются изолированными и не соприкасаются между собой. Изготавливаются они из различных материалов. Для этой цели используется особая медь, с наличием определенных электротехнических характеристик либо латунь. В конструкции также присутствуют винтовые зажимы. Используя такие устройства, можно быстро провести коммутацию проводов, имеющих различное сечение.


Кросс-модульный прибор Legrand модели 04888 отличается высоко надежностью в эксплуатации

Материалом для выполнения корпуса служит пластик, который отличает термостойкость и пожаробезопасность. Другой конструктивный элемент – откидная крышка из прозрачного пластика. Она защищает от проникновения в корпус устройства посторонних предметов.

Что такое кросс-модуль и зачем он нужен?

Во время электромонтажа очень часто возникает необходимость соединять один вводной провод с несколькими отходящими линиями, от которых уже идет питание на отдельные группы: освещение, розетки, мощные электроприборы. Использовать для коммутации ненадежные скрутки очень опасно, т.к.

возникает вероятность короткого замыкания или же воспламенения электропроводки в результате перегрева. Поэтому на рынке электроустановочных изделий появились достаточно простые и в то же время удобные приспособления, называемые модульными распределительными блоками (сокращенно РБ).

О том для чего нужны и где применяются кросс-модули (еще одно их название), мы расскажем в этой статье.

Конструкция

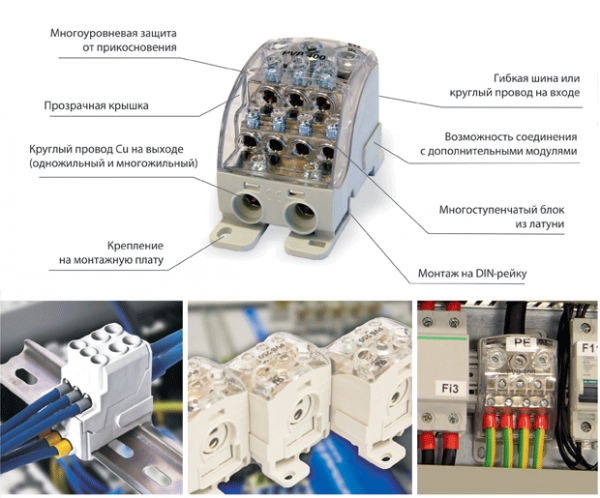

Модульный распределительный блок состоит из определенного количества металлических шин, которые изолированы друг от друга. Материал изготовления шин может быть либо электротехническая медь, либо латунь. Также в конструкцию кросс-модуля входят винтовые зажимы, благодаря которым и осуществляется быстрая и безопасная коммутация проводов различного сечения.

Сам корпус распределительного блока изготовлен из термостойкого самозатухающего пластика, благодаря чему такие изделия считаются пожаробезопасными.

Помимо этого конструкция кросс-модуля включает в себя откидную крышку, благодаря которой шины защищаются от случайного проникновения посторонних предметов.

Крышка изготавливается из прозрачного пластика, что позволяет удобно делать ревизию распределительного щитка.

Следует также отметить, что кросс-модули бывают нескольких видов: нулевые (для подключения нулевых проводов), фазные и комбинированные. Отличие нулевого распределительного блока от фазного заключается в том, что последний способен выдержать более высокую токовую нагрузку, благодаря своей конструкции.

Помимо этого изделия могут быть однополюсными (или как их еще называют однофазными) либо многополюсными (на 2, 3, 4 полюса). Модульные распределительные блоки на несколько полюсов используются для сборки трехфазных щитов.

Что касается технических характеристик, кросс-модули бывают рассчитаны на различную токовую нагрузку: от 80 до 500 А. Также существуют различия в сечениях на входе и выходе.

Входное сечение провода может быть от 16 до 185 мм2, а на выходе может иметься от 2 и более клеммников, рассчитанных на различное, меньшее сечение.

Чтобы выбрать подходящий вариант исполнения, нужно изначально составить схему распределительного щитка, чтобы знать, какие провода будут коммутироваться.

Следует также отметить, что существуют кроссовые модули, предназначенные для коммутации цифровых сетей: витой пары либо же оптоволокна. Они так и называются, оптические кросс-модули.

Область применения

Как вы уже поняли, назначение кросс-модуля – коммутация проводов в щитке. Действительно, гораздо профессиональнее будет выглядеть распределительный щит, в котором провода соединены через специальный кроссовый модуль. В этом вы можете убедиться, просмотрев данное фото:

К тому же, применение данных изделий позволяет быстрее разобраться в схеме электрощита, что ускорит ремонтные и электромонтажные работы.

Также кросс-модули применяют при монтаже главной заземляющей шины. В этом случае распределительный блок играет роль клеммника – соединяет провода заземления маленького сечения с вводным.

Подключение

Установка и подключение кросс-модуля не представляет ничего сложного. Корпус достаточно просто крепиться на din-рейку, благодаря чему установить его можно очень быстро. Коммутация проводов также осуществляется с легкостью. На видео ниже показывается, как подключить кроссовый модуль, а также наглядно демонстрируется преимущество его использования:

Вот мы и рассмотрели, что такое кросс-модуль, зачем он нужен и каких размеров бывает данное изделие. Напоследок рекомендуем покупать модульный распределительный блок от проверенных производителей: ABB, IEK, Legrand, Dekraft либо Schneider Electric. Качество материалов играет очень важную роль в работе этого приспособления.

Советуем также прочитать:

Модульный распределительный блок: его функции и преимущества

Главное предназначение модульного блока заключается в разветвлении проводников по нужным участкам. Наглядно это выглядит так: в прибор входит один электрический провод, а выходит уже несколько, только с другим сечением.

Кросс-модуль или РБ нужен, чтобы просто и максимально удобно распределить питание в щитке. Чаще всего это нужно в тех щитах, где присутствуют три фазы. Обусловлено это необходимостью избегать соединения шлейфов, и возможностью регулировать уровень нагрузки на фазах.

Преимущества распределительных блоков:

  • Эстетичность – модуль, расположенный на дин-рейке смотрится очень аккуратно и позволяет быстро соориентироваться, где что находится;
  • Безопасность использования – человеку без опыта лучше использовать кросс-модули abb, которые уменьшают риск возникновения замыкания в электроцепи;
  • Надежный и прочный контакт проводников благодаря своей особой конструкции;
  • Большой выбор допустимых сечений проводов;
  • Возможность использовать кабель, как с наконечником, так и без него;
  • Защита класса IР 20 лицевой части панели, которая предохраняет человека от случайного соприкосновения с токовыми частями прибора.

Преимущества распределительных блоков

Некоторые электрики негативно относятся к кросс модулям, считая, что они загромождают распределительный щит, плюс лишние расходы на приобретение дополнительного элемента. Не скажите, у этого блока есть несколько положительных качеств.

  1. Эстетическую сторону дела еще никто не отменял. Установленный на DIN-рейку в щит кросс модуль – это не только функциональность аппарата и качество соединения, это красота. Особенно это оценили электрики, которые предлагают свои услуги по монтажу электрической разводки частных домов. Хозяева таких домов готовы платить за красоту. И ничего в этом предосудительного нет. К тому же внутри щита все встает на свои места, он становится аккуратным.
  2. Внутри распределительного блока расположена монолитная контактная шина. Изготавливают ее обычно из луженой меди или латуни. И если сам щит собирается новичком, то вероятность коротнуть фазу-ноль через блок просто не получится. Конечно, КЗ это крайняя ситуация, но для тех, у кого руки растут не из того места, рекомендуется применять кросс модули.
  3. Надежная фиксация провода внутри контакта винтом с головкой под шестигранный ключ, плюс резьба винта длиннее обычных зажимов – это высокое качество контакта, который смогли оценить настоящие профессионалы.
  4. И как уже было сказано выше, это достаточно широкий ряд сечений проводов, которые могут быть зажаты в кросс модулях.

Варианты обжимки кабеля

Существует два основных варианта.

  1. . Используется для подключения персональных компьютеров к коммутаторам и маршрутизаторам. Наиболее распространенный вариант кабеля. Основной принцип — соединение двух интерфейсов, в которых для передачи и приема информации используются разные контакты
  2. Перекрестный кабель . Таким вариантом мы сможем подключить между собой два маршрутизатора или коммутатора. Используются для устройств, в которых для приема и передачи на разных концах, используются одинаковые контакты

Таким образом, если мы хотим подготовить прямой кабель, на обоих его концах мы должны развести контакты одинаково.

Вот здесь отображен вариант с прямым кабелем.

В свою очередь, перекрестный, будет иметь разные подключения жил на концах.

Дополнительные варианты разводки

Нужно знать про одну особенность. В сетях 100 Мбит, для передачи информации используются только 4-и из 8-и жил провода UTP. Остальные из них зарезервированы для гигабитных сетей. Это позволяет использовать дополнительные варианты обжима сетевых кабелей.

Перекрестный кабель .

Область применения

Как вы уже поняли, назначение кросс-модуля – коммутация проводов в щитке. Действительно, гораздо профессиональнее будет выглядеть распределительный щит, в котором провода соединены через специальный кроссовый модуль. В этом вы можете убедиться, просмотрев данное фото:

К тому же, применение данных изделий позволяет быстрее разобраться в схеме электрощита, что ускорит ремонтные и электромонтажные работы.

Также кросс-модули применяют при монтаже главной заземляющей шины. В этом случае распределительный блок играет роль клеммника – соединяет провода заземления маленького сечения с вводным.

Это интересно: Что такое переносное заземление?

Преимущества кросс-модулей

  • Применение кросс-модулей при сборке щита позволяет избавится от нагромождения проводов.
  • Отсутствие неопрятных пучков кабеля – это не только красота. Практическая польза модульных распредблоков заключается в облегчении обслуживания. Для изменения схемы или отключения участка цепи не нужно долго искать определенный провод и расцеплять прикипевшую скрутку. Достаточно ослабить винт крепления и отсоединить нужный проводник.
  • Устройство создает прочное соединение с надежным контактом. При этом к минимуму сводится вероятность пожара или КЗ, вызванных хлипким креплением.
  • Дополнительная безопасность при монтаже, благодаря наличию контактной шины, препятствующей замыканию фазы на ноль.

Положительные моменты использования РБ

Некоторые электромонтеры говорят о том, что распределительные блоки не нужны, поскольку они занимают дополнительное место и их приобретение связано с дополнительными расходами. Такое утверждение является несостоятельным. Свидетельством этому служит ряд выраженных достоинств, связанных с использованием кросс-модульных изделий:

  • Эстетическая составляющая устройства. Модуль, установленный с помощью DIN-рейки, отличается презентабельным внешним видом. Особенно это актуально для частных построек. Выглядит все компактно и аккуратно, как-будто расположено на своем месте.
  • Конструкция предполагает наличие мощной контактной шины. Применяя кросс-модуль, даже человек без достаточного опыта в большей степени застрахован от ошибок при проведении электромонтажных работ, связанных со сборкой щитка. Новичкам они будут хорошими помощниками.
  • Все крепления характеризуются надежностью. Проводники закрепляются так, как это требуется для качественного производства работ.
  • Сечения используемых проводов представлены в широком диапазоне.
  • Точки подключения характеризуются большим числом и возможностью использования проводов, имеющих наконечники.
  • Можно проводить визуальный контроль, позволяющий судить о качестве коммутации проводов.
  • Применяя подобные устройства, можно добиться формирования упорядоченной структуры в электрощитке.
  • Использование РБ сопряжено с определенной безопасностью. Наличие прозрачной крышки исключит возможность касания монтера к узлам под напряжением.
  • Допускается возможность крепления непосредственно на монтажную плату.

Определенная справедливость в таком утверждении есть, особенно учитывая что общая цена системы хоть и незначительно, но вырастет. С другой стороны, применение кроссовых модулей дает несомненные преимущества, рассмотрим их:

аккуратность монтажа, чтобы было понятней, ниже приведено фото, на котором изображены распределительные щиты с применением кросс-модулей и без. Обозначать каждый из них нет необходимости, разница наглядно видна.

Наглядный пример: что дает использование кросс-модулей

Из фотографии сразу становится понятно, где будет легче разобраться со схемой распределительного щита или, при необходимости, провести перекоммутацию линий. Так что в данном случае эстетичность вполне обоснована;

низкая вероятность КЗ, в многополюсных блоках контактные группы отделены перегородками

Обратим внимание, что несмотря на это, все электромонтажные работы необходимо проводить только при обесточенном оборудовании;
крепление провода к шине обеспечивает надежный контакт, что исключает нагрев в месте соединения;
разнообразие моделей, позволяющих реализовать схемы соединений любой сложности.

Схема подключения кросс-модуля в щите

Пространство в щитах и шкафах ограничено, нерациональное использование места приведет:

  • к сильному удорожанию всей конструкции;
  • затруднит ориентацию;
  • создаст вид неряшливости;
  • может создать неудобство для дальнейшей профилактики и ремонта.

Цена на шкафы сильно зависит от размера и внутренней конструкции, поэтому стараются подбирать такие размеры, чтобы не оставалось слишком много свободного места. Поэтому, как и любое строительство, вначале делают план расположения всех компонентов.

От места расположения кросс-модуля будет зависеть расход проводов, поэтому его стараются ставить как можно ближе к центру. В этом случае до самых дальних точек подключения будет примерно одинаковое расстояние. Но и здесь следует учесть ряд особенностей:

  • место подключения толстыми проводами должно располагаться как можно ближе к модулю;
  • если в каком-то направлении пучок проводов будет значительно толще, то и модуль нужно сдвигать в этом направлении;
  • возле модуля образуется большая группа проводников, необходимо проследить, чтобы они не мешали рядом стоящим аппаратам.

Только после тщательного расчета приобретают и устанавливают все компоненты.

Достоинства

Рассмотри преимущества и недостатки такого устройства, как кросс-модуль. Достоинства:

  • возможность крепления на din рейку разного размера или на корпус щита;
  • все шинки надежно изолированы;
  • более эстетичный вид;
  • при правильном выборе блока есть возможность перекидывать провода с одной шины на другую.

Схема подключения кросс модуля

Почему кросс модуль облегчает схему монтажа распределительного щита? Представьте себе схему, в которой устанавливают реле напряжения на каждый участок электрической разводки здания. Пусть это будет однофазная питающая сеть. Как в ней происходит подключение.

От счетчика выводится провод, который при помощи скрутки разделяется на несколько участков. В скрутке соединяются один кабель большого сечения и несколько малых. Не совсем удобный контакт. Установив между счетчиком и реле распределительный блок, можно схему сделать более удобной. Займет этот прибор места немного, но через него пройдет сразу и фазный контур, и нулевой. При этом нет скруток, нет соединения проводов большого сечения с малыми, к тому же отсутствует установка через клеммные распределители, где в одну клемму вставляется два или три провода одновременно. При этом, как и все приборы, кросс модуль устанавливается на DIN-рейку.

И последнее. С таким прибором можно легко провести диагностику. Это делает так, надо просто отключить требуемый (диагностируемый) участок от электрической сети в кросс модуле. Если по каким-либо причинам требуется изменить схему распределения электроэнергии по шлейфам, то все это можно сделать в распределительном блоке, поменяв местами провода. Самое главное, что при этом не изменяется сама монтажная схема. То есть, нет необходимости менять месторасположение приборов и дин-реек, проводов и мест подключения.

Кросс-модуль, назначение

857

Использование кросс модулей, какие согласно-иному называют модульными распределительными блоками, дает возможность комфортно, основательно, и осторожно осуществлять электромонтажные работы, осуществлять объединения в электро сортировочных щитах, в разном электротехническом оснащении, а кроме того может помочь разрешать и прочие электромонтажные проблемы, так как подобные модули достаточно многофункциональны и элементарны в применении. Но нередкого в целом данные модули все без исключения же применяют с целью комплектации непосредственно обычного щитового оснащения, поскольку установка с помощью винтов ликвидирует возможность низкокачественного либо некомпактного объединения проводков. Кросс-модуль существенно упрощает установку электрощита и бережет затраты труда электромонтажников

Попросту и основательно укрепляется на DIN-рейку. Корпус блока сделан с теплоустойчивого материала (самозатухающий)

Кросс-модуль существенно упрощает установку электрощита и бережет затраты труда электромонтажников. Попросту и основательно укрепляется на DIN-рейку. Корпус блока сделан с теплоустойчивого материала (самозатухающий).

Главными функциями кросс модулей считаются: присоединение и разделение отступающих направлений, разделение питания с 1-го ключа в ряд потребителей, а кроме того объединение некоторых заземляющих проводков от потребителей с одним основным заземляющим проводом.

В малогабаритном корпусе подобного кросс модуля зафиксировано нужное число отдельных друг от друга металлических шин с необходимым числом винтообразных клемм. Модули случаются равно как однополюсными, таким образом и многополярными, а шины данных конструкций производятся с латуни либо с электротехнической меди. Нередко применение подобных легкоразъемных соединителей абсолютно рационально в трёхфазных щитах, если предпочтительно иметь возможность переключения перегрузки с одной фазы в иную, никак не привнося при данном перемен в форму иных сочетаний.

Удобно применять такого рода устройство в щитке с тем, для того чтобы давать с него фазу и ноль в единичные категории автоматов, а никак не подсоединять 3 кабеля в единственный зажим 1-го автомата. В едином случае, клеммные шины в корпусе, — это малогабаритный, комфортный и надежный метод распределения питания с 1-го основного кабеля в ряд потребителей. Модельный несколько подобных модулей рассчитанный в напряжённость вплоть до 1000 В, и в номинальное электричество вплоть до 500 А. Закрепляются подобные модули на саморезы, анкеры, или на болты.

Способы крепления

В принципе, способов крепления всего два: на DIN-рейку или саморезами. Конечно, установка на DIN-рейку – это и современно, и удобно. К тому же крепежное устройство можно смонтировать таким образом, чтобы на его одном элементе сразу закрепилось несколько разнотипных электрических прибора. Правда, придется в этом случае учитывать размеры этих приборов и удобство прокладки проводов. Но как показывает практика, монтаж на DIN-рейку всегда проводится легко. Это связано с возможностью переносить ее части на разные уровни, подрезая сам элемент под определенную длину. Таким образом, можно добиться компактного монтажа самого распределительного щита.
