Как поменять вилку на проводе: с заземлением по цветам, на два или три провода

Зачем нужна цветовая маркировка проводов и кабелей

Работы по монтажу и обслуживанию в электрических установках связаны не только с обеспечением надежности, но и безопасности. Требуется полное исключение ошибок. Для этих целей разработана система цветных обозначений изоляции жил, которая определяет, какого цвета провода фаза, ноль и земля.

По ПУЭ допускается такая расцветка токоведущих жил:

красная;
коричневая;
черная;
серая;
белая;
розовая;
оранжевая;
бирюзовая;
фиолетовая.

В приведенном перечне содержится много вариантов расцветок проводов, но нет нескольких цветов, которые используются только для обозначения нулевых и защитных проводов:

синий цвет и его оттенки — рабочий нулевой провод (нейтраль — N);
желтый цвет с зеленой полосой — защитное заземление (PE);
желто-зеленая изоляция с голубыми метками на концах жил — совмещенный (PEN) проводник.

Допускается использование для заземления жил с изоляцией зеленого цвета с желтой полосой, а для совмещенных проводников голубой изоляции с желто-зелеными метками на концах.

Расцветка должна быть единой в каждой цепи в пределах одного устройства. Ответвления цепей должны выполняться одинаково окрашенными проводниками. Использование изоляции без различий в оттенках говорит о высокой культуре монтажа и сильно облегчает дальнейшее обслуживание и ремонт оборудования.

Адаптация нестандартных трехполюсных вилок

Иногда из зарубежных стран привозят электроприборы, оснащенными вилками, которые невозможно вставить в розетку, хотя по эклектическим характеристикам изделие можно подключить к существующей электросети. Если электропроводка с заземляющим проводником, то выходом из положения является подключением вилки через переходник – адаптер, но его еще нужно найти, или обрезка нестандартной вилки и замена ее разборной С6. В случае если земляного провода в розетке нет или прибор не требует обеспечения первого класса защиты, то можно самостоятельно доработать вилку.

Особенно актуален вопрос доработки адаптеров для подключения сотовых телефонов, оргтехники, ноутбуков, так как штыри выходят непосредственно из корпуса адаптера, и разборной вилкой заменить их не представляется возможным.

Адаптация трехполюсной электрической вилки IEC 60906-1

Мне попалась поляризованная вилка стандарта SEV 1011 или IEC 60906-1, точно не скажу, так как они практически одинаковые. Расстояние между штырями вилки составляло 19 мм, диаметр штырей 4 мм, как у вилок С5. Но в отличие от С5 имелся дополнительный штырь заземления, который не позволял вставить вилку в розетку.

Зажал вилку в тиски и аккуратно, чтобы не повредить нужные штыри, ножовкой по металлу спилил мешающий штырь.

Без заземляющего штыря вилка стала легко вставляться в любую электрическую розетку

Адаптация английской электрической вилки BS 1363

При создании домашней компьютерной сети пришлось дорабатывать вилку Huba. Хаб достался мне случайно и валялся без дела, так как его невозможно было подключить к питающей сети 220 В из-за нестандартной английской вилки BS 1363.

Как видно на фотографии, штырей в вилке BS 1363 адаптера хаба три и они имеют плоскую форму. Два штыря, расположенные на одной горизонтальной линии предназначены для подачи питающего напряжения, а третий, вертикальный, предназначен для заземления и правильного включения вилки.

При замере , ширина штыря оказалась равной 6,5 мм. Расстояние между внутренними плоскостями штырей – 16 мм, что соответствует расстоянию между штырями вилки С5, аналогу европейской вилки CEE 7/16. Таким образом, если уменьшить ширину плоских штырей вилки BS 1363 с внешней стороны на 2,5 мм, то она вполне войдет в любую розетку, предназначенную для вилок С5 или С6. Осталось дело за малым, удалить третий штырь и лишний металл со штырей.

Вертикальный штырь, он оказался полностью пластмассовый, был зажать в тисках, и спилен с помощью ножовки по металлу. Горизонтальные штыри по очереди тоже были зажаты в тисках и спилены с помощью напильника, до ширины 4 мм.

На фотографии видно место, где был вертикальный штырь и подогнанный по ширине левый. Образовавшиеся на штыре после опиливания острые углы необходимо затупить с помощью мелкой наждачной бумаги.

После удаления лишнего штыря и уменьшения ширины оставшихся штырей, английская вилка BS 1363 стала адаптированной для подключения к розеткам, предназначенных для подключения вилок С5. Поэтому легко получилось подключить Хаб к питающей электрической сети.

Виды розеток

Если в сети интернет рассмотреть фото розеток с заземлением и без, то можно понять, что существует огромное количество разновидностей розеток. И это только тех которые подключаются к электросети. Если опустить виды которые не используются в нашей стране такие как; американские розетки — с двумя прямоугольными прорезями для вилки электроприбора или розетки со штыревым заземлением, то можно выделить несколько основных видов.

Читать также: Как выбрать стиральную машинку с вертикальной загрузкой

Розетки советского образца. Всё реже и реже используются в наше время. Не имеют заземления и подключаются только к кабелю с двумя жилами. Из за не достаточно жёсткого контакта с вилкой нередки поломки. Как правило, при использовании этих изделий, электроприборы заземляются отдельно.

Кроме часто использующихся в нашей стране розеток советского и европейского образцов они имеют несколько видов:

Встраиваемые (внутренние) розетки. Они углубляются в стену таким образом, что весь механизм прячется в подрозетнике утопленном в стену. Они бывают с заземлением и без.
Накладные розетки с заземлением и без. Само название этого вида говорит о себе. Они просто монтируются на стену без необходимости долбить отверстия и устанавливать подрозетник.

Кроме одинарных розеток, бывают двойные, тройные изделия и так далее.

Смешные картинки, видео, приколы и новости

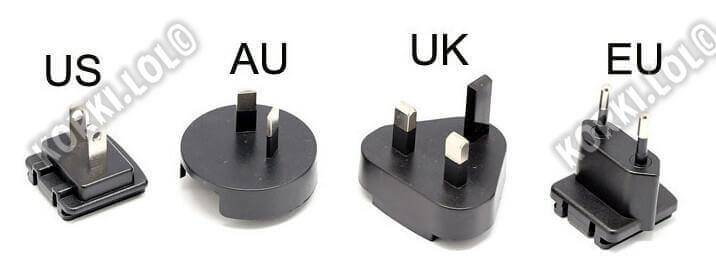

Вы наверное знаете, что в мире применяется разные виды электрических розеток. Так вот для указания используемого у прибора типа разъёма для подключения к электрической сети используются специальные обозначения. В чём их различие? Вот четыре основных типа штекеров:

1. UK Plug — английская или британская розетка, тип G (три плоских штыря). Используется в Великобритании, Сингапуре, на Мальте и Кипре. Рабочее напряжение 220-240 Вольт.

2. AU Plug — австралийская розетка, тип I. Используется в Австралии, Новой Гвинее, Новой Зеландии, Фиджи, Самоа, Китай. Рабочее напряжение 220-240 Вольт.

3. EU Plug — так называемый разъём «Евро» розетки, тип C и F (дополнительно 2 контакта заземления). Обычная европейская розетка, используемая в России, странах СНГ, Евросоюза, а так же во многих других странах (Турция, Египет, Алжир, Тунис и т.д.). Используемое напряжение 220-240 Вольт при частоте 50 Гц.

4. US Plug — американская розетка, Тип А (два вертикальных плоских штырька) и B (с третьим отверстием под заземление). Используется в США, а так же в странах Южной Америки, Японии. Используемое напряжение — 100-127 Вольт при частоте 60 Гц.

Кроме этого есть ещё ряд менее распространённых типов штекеров электрических розеток:

Всего в мире есть 12 типов розеток. Среди них Итальянская, Таиландская, Африканская, Швейцарская, Израильская и т.д. Они значительно реже используются, но тем не менее тоже имеют место быть.

Мы уже привыкли заказывать разные гаджеты и штуки на AliExpress.

Увы, многие из них поставляются с китайской вилкой. Проблема частично решается при помощи переходников.

На устройствах с кабелем для подключения (удлинители, очистители воздуха, обогреватели и т.п.) можно элементарно заменить китайскую вилку на европейскую, а вот девайсы с вилкой в самом корпусе так легко не переделаешь.

Мы нашли способ самостоятельно приспособить гаджеты из Поднебесной под отечественные розетки.

Диагностика сетевого заземления

Все зависит от состояния металлического контура, закопанного в землю. Если проводка делалась давно, вероятно металл уже «съела» ржавчина или ослаб контакт с контуром.

Еще частая причина неисправности – человеческая халатность и недальновидность. Чтобы частный дом приняли в РЭС – главное наличие ввода заземления в дом, но по факту его никто никогда не проверяет, потому часто делался муляж, в щиток заводился обычный кусок кабеля, ни к чему не ведущий.

Проверка карманным мультиметром

Вы осмотрели розетку, в ней все три контакта подключены правильно. Теперь включите напряжение на щитке.

Проверка нужна для того, чтобы убедится в правильности подключения фазы и нуля. Невнимательный электрик мог просто их перепутать при подключении.

Возьмите самый обычный мультиметр и прикоснитесь красным щупом к фазе, а черным к нейтрали. Запомните отображенные данные.

Переместите черный щуп к боковым контактам. Если на экране ничего не отобразилось или разница между данными слишком большая, значит у Вас некачественное заземление, подлежащее переделке.

Это достаточно дешевый способ проверить. Новый мультиметр можно приобрести от 15$, а отвертка-пробник за 1$ продается в любом переходе. Со временем они Вам не раз еще пригодятся.

Что будет если проигнорировать неисправность

Представьте, что случилась утечка на корпус электроприбора.

Электричество начинает медленно перетекать в землю, но металлическая поверхность и дальше под напряжение. После касания рукой для тока возникает путь с меньшим сопротивлением – человеческое тело. Он поменяет направление и потечет в организм, из-за чего Вы получите удар. Таким образом, плохое заземление еще хуже, чем его отсутствие.

Конструкция и устройство

Устройство электровилок классифицируется на ряд категорий. С техническими параметрами, особенностями, достоинствами и отрицательными свойствами каждой разновидности следует ознакомиться детально.

Неразборная

Конструкции неразборных моделей всегда идентичные. Штыри закреплены с промежутком в 19 мм в планке, выполненной из пластмассы. Внутрь планки помещены проводящие детали. Планка имеет два выступа, предназначение которых заключается в обводе провода. Обвод имеет большое значение, поскольку предотвращает риск обрыва шнура вилки при значительном силовом воздействии.

В качестве дополнительной защиты штыри и шнур заливают переплавленной пластмассой. Это делает неразборный корпус герметичным и надежно удерживает внутри сетевой шнур.

Разборная трехполюсная

Современная бытовая техника оснащается разбирающимися трехполюсными вилками. Такие модели идеально подходят для ситуаций, когда требуется заменить целостный механизм, в котором обнаружена неисправность. Основное преимущество данной разновидности вилки заключается в хорошей пригодности к починке и возможности многоразовой эксплуатации после устранения поломки.

Разборная С1-b

Модель С1-b проста в конструктивном исполнении, что значительно упрощает демонтаж. Вилка состоит из двух частей пластмассового корпуса, штырей из латуни, фиксирующих деталей и прижимной планки.

Особенности и выбор камня плитняка для садовых дорожек, инструкция укладки своими руками

Разборная С6

Конструкция разновидности С6 также отличается простотой исполнения, но стоит учитывать, что существуют модификации как с заземляющим элементом, так и без него. Данные вилки созданы для использования на приборах с показателем мощности до 220 Вт. На штырях из латуни имеются контактные площадки со специальной резьбой для монтажа проводов. Сами штыри зафиксированы на нижней части вилки. Внутри корпуса может быть дополнительно установлен заземляющий элемент в виде полоски из латуни. Также разборная конструкция С6 оснащена планкой для прочной фиксации провода с заглушкой из пластика.

Особенности соединения

Надежный и долговременный контакт обеспечивают посредством пайки соединений проводов, используя паяльник и припой. Не забудьте удалить остатки и выступы припоя, а места пайки обработать наждачкой. Если пропустить этот шаг, то контакт со временем нарушается, особенно когда электроприбор работает при большой мощности.

Вполне реально обойтись и без пайки, надев на концы проводков перед скруткой кусочки латунной трубочки, внутренний диаметр которой немного больше диаметра изоляции провода. Скрутив провода, трубочки сдвигают к месту соединения и сжимают в нескольких местах, пользуясь бокорезом.

После этого выпотрошенные провода заправляют обратно в изоляцию кабеля – разрезанную оболочку. Изоляцию соединения в таком случае не выполняют, так как благодаря сдвигу скруток оголенные участки проводов не соприкасаются. Процедуру проводят только в том случае, когда отступы между скрутками составляют меньше 10 мм и требуют дополнительного покрытия изоляционным слоем.

После проведенных действий осталось место соединения кабеля перемотать одним слоем изоляционного материала, и можете оценить результат проведенной работы. Это самый простой способ, как подключить вилку с тремя проводами. Правильно подобрав изоляционный материал и отрезок шнура, а в дополнение, аккуратно выполнив работу, наращенный кабель не удастся с первого взгляда отличить от обычного – соединение будет практически незаметным.

В результате удается на шнуре электроприбора методом наращивания поменять вилку, чтобы иметь возможность эксплуатировать подключенную к электричеству технику. Теперь чайник полностью готов к работе.

Теперь вы знаете, как правильно подключить вилку к проводу и, понимаете из каких этапов состоит процесс. Ознакомившись с простой пошаговой инструкцией, становится ясно, что электрика не такое сложное дело, как может показаться на первый взгляд, а с некоторыми работами можно справиться дома самостоятельно.

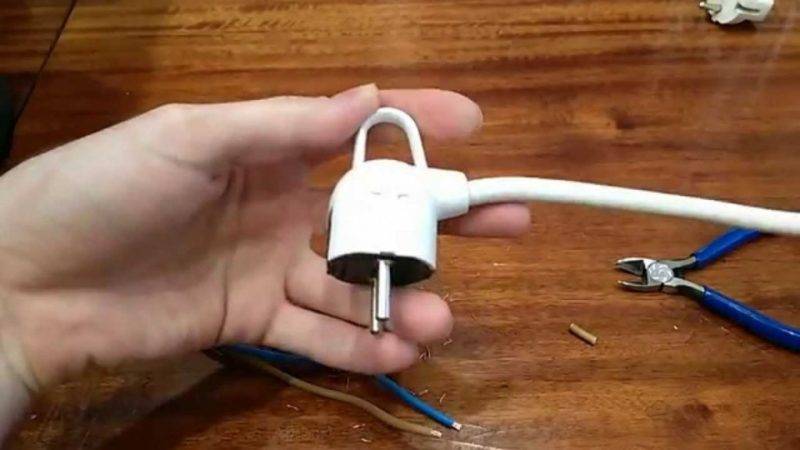

Замена штепсельных вилок

Штепсельная вилка – это электрический соединитель, вместе с которым обеспечивается и штепсельное соединение. С его помощью удается быстро подключить и отключить электрический прибор, применяя разные разъемные контакты.

Для замены штепсельной конструкции потребуется следующий рабочий инвентарь: крестовидная и плоская маленькие отвертки, стриппер, поделочный нож и новая вилка. Технология замены следующая:

Вывернуть винт, задача которого была обеспечить надежное соединение половинок механизма, разобрать его.
С помощью стриппера удалить около 5 см верхней оболочки кабеля. Если вилка оснащена предохранителем, требуется его правильно подобрать, например, красный трехамперный мощностью от 720 до 3000 Ватт.
С концов провода снимается около 12-15 мм оплетки. Проволочки скручиваются пальцами, чтобы конец стал аккуратным и гладким. Вилка разъединяется и в нее вкладывается кабель. Конец последнего надежно фиксируется с помощью пластикового зажима.

Назначение

Вилки электрические с заземлением предназначаются для разъемных подключений приборов к общей сети. В их состав входят штепсельная вилка, розетка. Розетка представляет отдельную часть соединения, которая дает питание за счет непосредственного контакта с сетью.

Вилка предполагает контакт со стороны электрического прибора, поэтому параметры соединений должны совпадать. Евровилка с заземлением должна отвечать таким требованиям:

иметь надежный контакт;
идти с качественной электроизоляцией;
иметь правильную поляризацию;
защищать от прикосновенией;
технически исключать возможность неправильного подключения.

Важны для вилок негорючесть, хорошая защита от чрезмерных нагрузок, соблюдение правильного порядка подключений контактов. Обычные вилки электрические с заземлением имеют высокий защитный класс, хорошую электробезопасность. Конструкции стандартно разборные, к ним подключают электрошнуры на 2-3 жилы с сечением не более 2.5 мм. Также вы можете выбирать другие евровилки с заземлением с учетом текущих требований к конфигурациям и размерам.

Электровилка с заземлением бывает двух типов:

Независимо от формы, содержание будет одинаковым. Неразборные устройства выигрывают у разборных в плане надежности, удобства в применении. Максимальная эластичность позволит не переживать о том, что внутрь попадет влага, контакты замкнут или окислятся. Стандартная неисправность таких изделий – перегиб в основе разъема. Но ремонт таких вилок не невозможен. Другие параметры угловых вилок с заземлением:

штыревые контакты – 2 или 3;
форма – от плоской до многоугольника.

При выборе обязательно учитывайте фактор безопасности. Практически каждая современная вилка с заземлением идет в стандартном комплекте сразу – обычные, где присоединяется пара проводков, не используются

Обращайте внимание на контакты – они бывают медными, стальными или оцинковаными, никелевыми, оловянными с гальваникой

Электрическая вилка и ее самостоятельная замена

Главная » Бытовая техника » Ремонт техники » Электрическая вилка и ее самостоятельная замена

Электрическая вилка необходима для того чтобы подключить ваше оборудование к электросети. Инструкция по замене электровилки необходима для людей, которые не знают какой штырек к какому проводнику подключить. На сегодняшний день практически вся бытовая техника будет подключаться к электросети с помощью электровилки. На рынке этой продукции вы сможете встретить широкий ассортимент продукции. Некоторые продукты могут иметь заземление.

Если вилка имеет заземление, тогда вместо двух проводников вам необходимо будет подключить три проводника. В этой статье мы расскажем не только как поменять вилку на проводе, но как заменить старую электровилку.

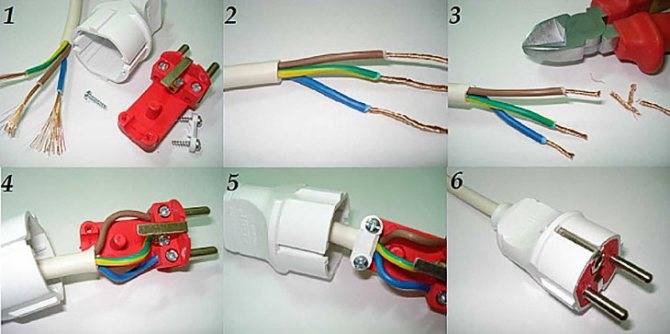

Замена старой евровилки

Замена электрической вилки может потребоваться в том случае, когда у вас сломался один из штырьков. Электрическая вилка имеет простую технологию замены, к которой относится:

Необходимо срезать старую евровилку и снять внешнюю оболочку со шнура. От конца необходимо срезать около 5 см от шнура.

Все жилы вам необходимо зачистить на 15 см. Этой длине будет достаточно для того, чтобы провести подключение проводов к электровилке.

Теперь вам необходимо обрезать все жилы, чтобы оголенных проводов оставалось все 10 см. Этого будет вполне достаточно для того, чтобы поменять вилку своими руками.

Для улучшения контакта вам необходимо подогнуть плоскогубцами концы проводов.

Замена сломанной евровилки имеет наиболее важный этап, к которому относится подключение проводов. Как правило, все шнуры имеют три провода. Синий контакт – это ноль, желтый контакт – это заземление и коричневый – это фаза. Для того чтобы правильно поменять вилку своими руками вам необходимо будет подключить заземление к центральному контакту.

Для того чтобы электрическая вилка не шаталась вам необходимо будет зажать провод с помощью пластиковой перемычки. Она надежно зафиксирует ваш провод.
Теперь вам необходимо собрать готовый корпус евровилки.

Как видите, устройство электрической вилки достаточно простое. Если у вас не выключается холодильник, тогда вам следует прочесть об этой проблеме. Именно поэтому замену вы легко сможете провести самостоятельно. Просмотреть этот процесс вы можете на видео ниже.

Старая электрическая вилка и ее замена

Старая электрическая вилка имеет более простую конструкцию. Здесь методика замены будет немного отличаться. Вот основные этапы, которые вам необходимо будет выполнить:

Сначала вам необходимо срезать старый корпус электрической вилки и разобрать его.

Как и с евровилкой вам необходимо оголить провода. Концы следует зачистить на 15 см провода. Конструкция в обычной вилке может отличаться, именно поэтому зачистить провода необходимо, так как указано на фото ниже.

Здесь нет заземления, поэтому подключать нужно только два провода

При подключении обязательно обращайте свое внимание на полярность

Теперь вы можете приступать к сборке корпуса электрической вилки.

Как видите, старая электрическая вилка имеет простую конструкцию сборки. Посмотреть как это сделать вы сможете на видео ниже. Если у вас шумит стиральная машина, тогда следует прочесть об этой проблеме.

vse-elektrichestvo.ru

Это интересно: Электрический чайник не выключается при кипении: это познавательно

Какая вилка лучше, разборная или литая?

Возникает резонный вопрос, а какая вилка лучше? Безусловно, литая.

Главное ее преимущество это отсутствие низко надежных разъемных механических контактов токоподводящего провода с штырями вилки. Проводники соединяются одним из следующих способов: привариваются точечной сваркой, припаиваются припоем или обжимаются. В дополнение вилка герметична, что повышает безопасность ее эксплуатации.

Единственный недостаток, это невозможность повторного монтажа. Если провод перетрется в месте входа в вилку, а такое часто случается у электроприборов, которые во время работы приходится постоянно перемещать, например электрический фен, то придется вилку обрезать и выкидывать, а на ее место монтировать разборную. Можно заменить и целиком весь шнур новым с литой вилкой, но тогда придется вскрывать электроприбор, что не всегда возможно.

Розетка с заземлением: монтаж, подключение и проверка

Все электроприборы в квартире должны включаться в современные розетки. Это помогает обеспечить безопасность и предотвратить короткое замыкание и пожар. Розетка с заземлением может устанавливаться своими руками, если соблюдать советы.

Под заземлением понимают намеренное соединение электрической установки или точки сети с заземляющим устройством. Розетки в частных домах, квартирах и на предприятиях давно являются заземленными. Раньше такие устройства называли «евророзетками» — технология зародилась в Европе.

Реализуемые в магазинах розетки имеют три клеммы — фазу, ноль (нейтраль), землю (трехполюсные устройства). Проводка в новостройках делается трехжильной по требованиям безопасности. Двухжильная проводка осталась в старых квартирах, на дачах, но и она активно заменяется современной. Разница между старыми и новыми розетками — в наличии третьего провода «земля».

Ответы знатоков

Иван:

Ээээ Товарищь, ты попал на трехфазную штуку!

380 вольт. 3 фазы и ноль.

Возможно, и можно подключить, но надо смотреть специалисту. Если вы с этим не знакомы-не стоит делать. Минимум-выбьет предохранители, максимум-спалите дом))

Алексей Бебекин:

У обычной вилки четыре зубца, как правило. Так в чем же проблема? Каждому зубцу провод . Делов -то.

DT830B:

инструкция должна быть, или обращайтесь за консультацией в магазин..

Павел Ихалайнен:

черный на землю остальные — три фазы

I don’t give a f**k:

однозначно, скрутив провода по паре. но лучше б это делать под присмотром того, кто волокёт, куда в агрегате идут эти провода) но за трёхфазную канитель я не в курсе)

Андрей Силков:

а какие там жилы в толк не возьму? если два нуля и две фазы скручивай нули с нулями фазу с фазой и делай вилку если базар идет за ток больше 220 то жил не хватает… Это китайцы ща поди такое мастерят?

Юра:

3-к одному, 1-к одному. И в нос.

Егор:

Действительно похоже попал на 380 В. Дома такое ( без танца с бубном )не включишь

Александр Григорьев:

!!!СИНИЙ-ноль !!!!ЖЕЛТОЗЕЛЕНЫЙ-земля остальное хоть какого цвета хоть черного хоть серобурокозюльчатого ФАЗА или ФАЗЫ

переспросил бы тут с ЦВЕТОМ проводников!!! !

и моделью нагревателя, хоть инструкцию за тебя посмотреть и изучить, спалишь ведь!!!

Сергей:

Продзвони концы, и определишь!

андрей гурич:

желтый обычно используется для заземления. остальные два подключаешь к вилке.

Булавка:

ты что, смеёшься чтоли? ? третий провод на массу, ничего не соединяй сам, вызови мастера. сгорит машинка и проводка вся полетит, и всё что в сеть включено тоже

I&R:

желтый заземление. на вилке под него предусмотрено место остальные без разницы на две оставшиеся клемы сажай

Дед Ау:

вилку выбрось нужна евровилка на 3 провода желтый земля у машинки есть схема подключения синий это ФАЗА

лев:

Желтый — земля, остальные к вилке в любом виде

Truculentus:

ЗАЗЕМЛЕНИЕ (ЗЕМЛЯ) Провод «земли» — должен быть желто-зеленого цвета. В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения) , в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

НОЛЬ (НЕЙТРАЛЬ) Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

ФАЗА Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же белым. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Жёлтый -лишний. Коричневый и синий можно, как угодно подключать к вилке.

Анат.:

отрежь 10см этого провода и вместе с вилкой отнеси дяде электрику, попроси соединить, сделает-придёшь домой и подсоедини к остатку, провода заизолируй

Виктор Демин:

А если там два желтых

Инструкция по замене вилки подставки электрочайника

Возьмем старую подставку для электрочайника с проводом и литой вилкой С6. Сетевой провод у электрочайников обычно не отличается длиной, тем не менее при необходимости замена вилки может сопровождаться и удлинением провода. Если такая необходимость отсутствует, то 15 сантиметров для подключения к сети вполне достаточно.

После этого, стараясь не повредить изоляцию проводков, разрежьте оболочку вдоль шнура на длину до 10 см и выньте проводки наружу

Обратите внимание, что саму изоляцию обрезать не надо. Итак, как подключить трехжильный кабель к вилке? Стандартный кабель изнутри состоит из трех жил, обозначающихся разными цветами: коричневый – фаза, светло-синий – ноль, желто-зеленый – заземляющий проводник

Дальше подгоните длину проводников таким образом, чтобы места скруток жил были сдвинуты относительно друг друга на 1-2 сантиметра. Учтите, что между собой соединяют одноцветные проводки. Это обязательно.

Затем снимите изоляцию с жил проводов примерно на 1,5 см. Если один из проводов трехжильный, а второй — без заземляющего желто-зеленого проводка, то нет необходимости очищать свободный край, так как вы его никуда присоединять не будете – он так и остается свободным.

Защищенные жилы соединяют между собой, скручивая. Для хорошего контакта будет достаточно и трех витков обвития.

Типы

Электровилка с заземлением бывает двух типов:

монолитной;

разборной.

штыревые контакты – 2 или 3;
форма – от плоской до многоугольника.

Процесс установки

Подготовка инструментов к монтажу розеток

Монтаж розеток — это процедура, которая проводится в определенной последовательности.

Для начала нужно приготовить такие инструменты и материалы:

перфоратор;
болгарка;
уровень;
рулетка;
индикатор;
нож;
плоскогубцы;
отвертка;
карандаш;
шпатель;
цемент;
песок;
грунтовка для бетона.

Во время установки электрической системы нужно пользоваться защитными очками, перчатками и респиратором.

Подготовительные работы

Правила расположения проводки

Объем этого процесса зависит от того, будет прокладываться новый кабель или все ограничится заменой розетки.

Последовательность действий, когда производится электрификация строящегося здания или его капитальный ремонт:

Составление схемы и проведение разметки. Следует рассчитать так, чтобы отверстия под монтажные коробки находились на одной вертикальной или горизонтальной линии.
Штробление стен. Делаются канавки под кабель и круглые отверстия под точки. После сверления они соединяются между собой для установки перемычек. Проемы очищаются от пыли и крошки, обрабатываются грунтовкой. Если выбран наружный способ, устанавливаются каналы или крепежи — пластиковые короба, металлические или пластмассовые трубы, керамические изоляторы, струны.
Монтаж подрозетников. С них отламываются заглушки, после чего изделия обмазываются раствором и вставляются в отверстия. Излишки шпаклевки удаляются.

Когда раствор полностью застынет, он шлифуется вровень с поверхностью стены.

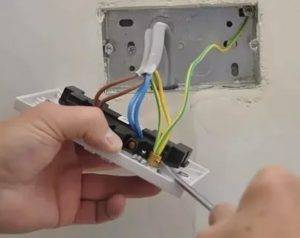

Подсоединение проводов к розетке

Чтобы предотвратить повреждение кабеля при усадке здания или контакта с влагой, его следует протягивать в гофрированную пластиковую трубку. После этого канал замуровывается в штробах. Концы кабеля выводятся в монтажные коробки с тем расчетом, чтобы оставалось достаточно материала для проведения подключения. Дальнейшие действия проводятся после полного затвердения раствора.

Подключение розетки

Подключение двойной розетки с заземлением

Перед тем как подключить провода к розетке, нужно убедиться в том, что они не находятся под напряжением. Чтобы полностью себя обезопасить, следует отключить вводной рубильник.

После этого нужно выполнить следующие действия:

Снять изоляцию с кабеля, а затем и с жил, обнажив металл на 10-12 мм.
Если провод медный, скрутить его и пропаять. Это предотвратит его окисление.
Присоединить концы жил к отверстиям на клеммах. Максимально туго затянуть болты.
Вставить корпус розетки в монтажную коробку. После выравнивания зафиксировать ее прижимными лапками.
Установить крышку. Проверить прочность крепления с помощью вилки — вставить ее и вытащить из разъемов несколько раз.

После этого можно подавать электричество и пользоваться точкой.

Как поменять вилку на проводе

Подробная инструкция по ремонту электрической вилки наверняка пригодится неопытному человеку, который не может самостоятельно разобраться, к каким штырькам следует подключать проводники. В современном мире практически все бытовые приборы работают от электрической сети при помощи евровилки, которая может быть выполнена с заземлением или без него. Вместо обычных двух жил необходимо подключить три, это иногда вызывает проблемы при самостоятельном подключении. Есть очень простые способы, как поменять вилку на проводе, чтобы техника вновь заработала в нормальном режиме.

Присоединяем вилку к проводу

Если произошло оплавление электрической вилки или ее штырек сломался, необходимо выполнить следующие операции, чтобы восстановить ее работоспособность:

Аккуратно отрезаем нерабочую вилку и оголяем внешний шнур, достаточно оголить около 5 см.
Зачищаем жилы примерно на 15 мм, их должно быть три.
Скручиваем жилы и отрезаем остаток так, чтобы осталось не менее 10 мм.
Чтобы контакт был плотнее, следует подогнуть медные концы, для этого можно использовать простые плоскогубцы.
Самое главное правильно присоединить контакты. Чаще всего в бытовых приборах, таких как, например, пылесос или стиральная машина, используются три контакта – синий обозначает ноль, если цвет желто-зеленый — земля, а оставшийся – фазный.
Провод заземления соединяем с центральным контактом, а оставшиеся два – со штырьками, причем полярность не имеет значения.
Зажимаем кабель пластиковой перемычкой и аккуратно фиксируем в посадочном гнезде.
Завершающим этапом является сборка корпуса, для этого завинчиваем один винт.

Чтобы заменить обычную электровилку без заземления, действовать нужно иначе:

Необходимо обрезать сломанную модель и разобрать корпус рабочего изделия.
Освободите шнур от оболочки и аккуратно зачистите концы проводов, достаточно 20 мм.
Конструкция обычного изделия имеет ряд отличий, поэтому нужно зачищенные концы загнуть в кольца.
Соедините проводники со штырьками, полярность не имеет значения, если шнур имеет три провода, – то желто-зеленый необходимо отрезать.
Зажмите пластину и полностью соберите корпус.

Адаптация нестандартных трехполюсных вилок

Порой после зарубежных поездок люди привозят бытовые приборы, которые имеют электрические вилки не подходящие под ниши розетки, хотя отвечающие всем характеристикам сети. Если применяется шнур с заземлением, то можно найти выход из положения с помощью адаптера, но найти его бывает крайне затруднительно, можно обрезать вилку и заменить ее разборной. Особенно остро стоит вопрос об адаптации адаптеров для ноутбуков, бытовой техники и сотовых телефонов, потому что штыри располагаются в самом корпусе адаптера и его невозможно заменить разборной вилкой.

Можно использовать вилку стандарта IEC 60906-1, где расстояние между двумя штырями составляет 19 мм, при этом их диаметр 4 мм, но имеется штырь посередине для заземления, именно он мешает правильно вставить ее в розетку. Для решения задачи достаточно в тисках сажать вилку и ножовкой спилить ненужный штырь заземления.

Какая вилка лучше – разборная или литая?

Литая вилка более надежна, ее основное преимущество – плотность контактов, которые соединяются со штырями. В литой модели применяется точечная сварка, припой и обжим. Еще одним достоинством модели является ее герметичность.

Но существуют досадные недостатки: ее невозможно разобрать, чтобы устранить причину поломки. Если шнур перетрется у основания вследствие длительного использования, то единственным выходом будет отрезать литую вилку для замены ее разборной моделью. Существует возможность полностью сменить шнур с вилкой на новый, но для этого придется разбирать прибор.

Однако если подобная замена не пугает, лучше приобретать литое изделие, тем более что благодаря повышенной надежности такая вилка выходит из строя намного реже разборных аналогов.

Как самому заменить вилку? Замена электровилки

Сломалась вилка. Это может произойти не только со светильником, это может быть утюг, пылесос, холодильник, телевизор и любой другой бытовой или промышленный прибор.
