Обозначения на выключателях света — L и L1

Схема подключения выключателя

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

 Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный)…

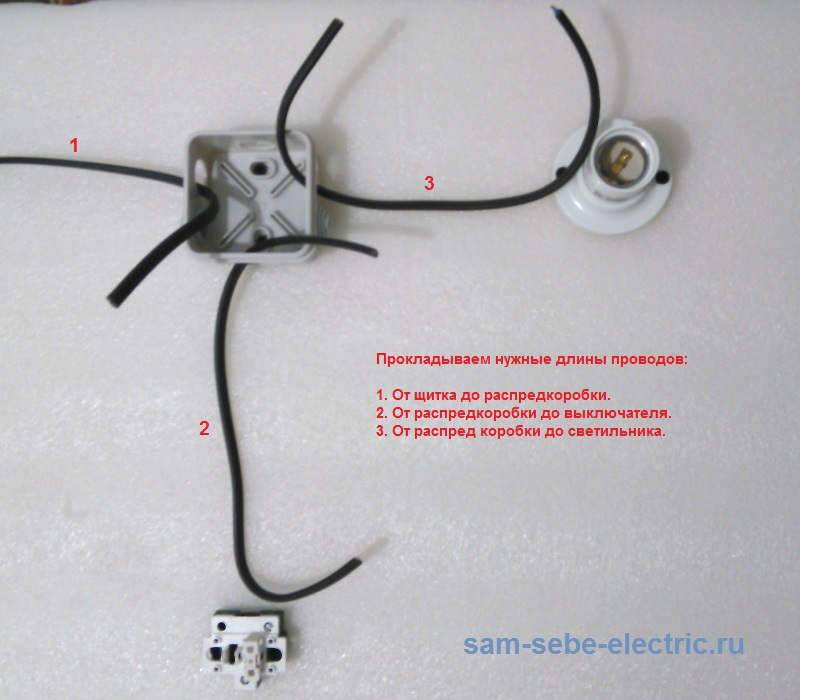

Теперь прокладываем все необходимые провода:

  1. Провод от щитка до распределительной коробки.
  2. Провод от распределительной коробки до выключателя.
  3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник…

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

  1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
  2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
  3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

Это еще не все…

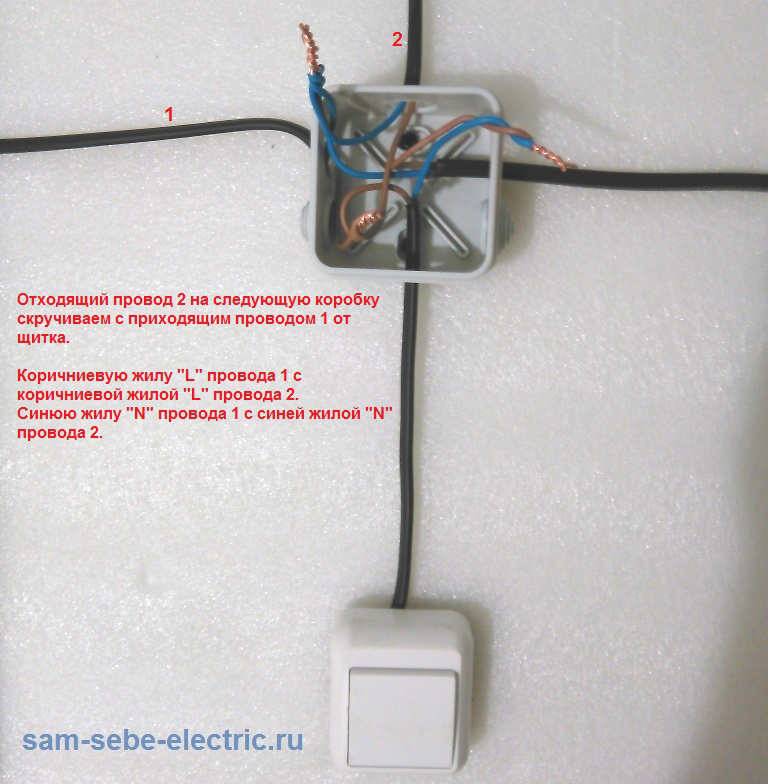

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 – это приходящий провод от щитка, а провод №2 – это уходящий провод на следующую распредкоробку.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение “L” означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения “1” и “2” означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Улыбнемся:

Пьяный электрик уткнулся лбом в столб. Рядом болтается оголенный провод. Электрик: – Неее пооонняял… Хватает рукой провод, дергается от удара током: – Все! Понял! Понял!

Монтаж электропроводки

Будем считать, что нигде никаких проводов еще не
проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной
коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.

Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.

В щитовой жилы кабеля подключаются на отдельный автомат освещения с номинальным током не более 10А.

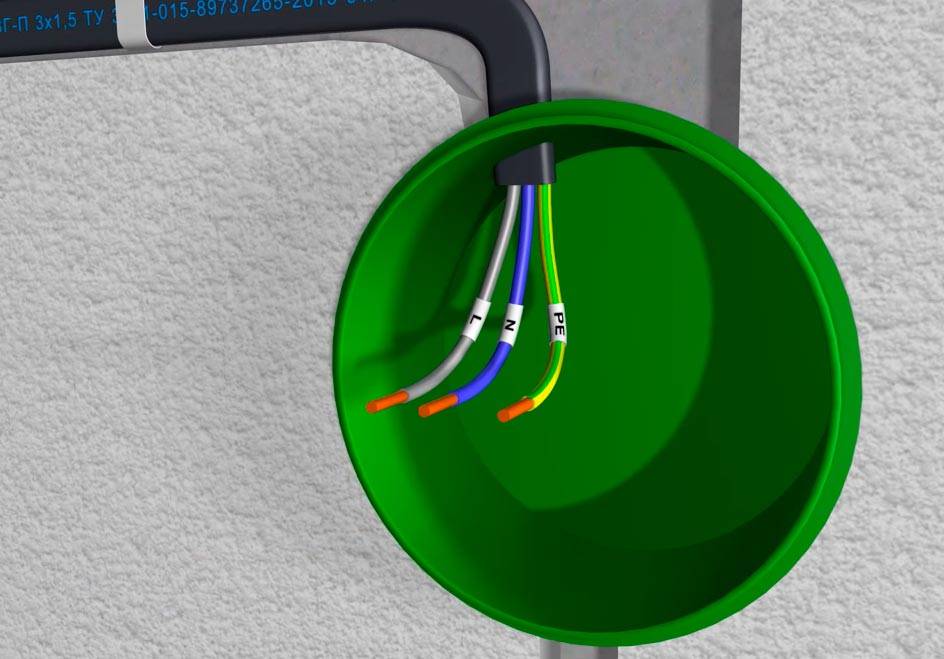

В распредкоробке кабель зачищается и жилы подписываются
согласно расцветке и тому, как вы их подключили в щитке:

L – фаза

N – ноль

Pe – заземляющий проводник

Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.

Подписывать можно маркером прямо на стенках самой
коробки.

При маркировке жил старайтесь соблюдать утвержденную
правилами расцветку.

Синий – ноль

Желто-зеленый – земля

Серый, белый, коричневый и др. – фаза

Двух или трехжильный кабель?

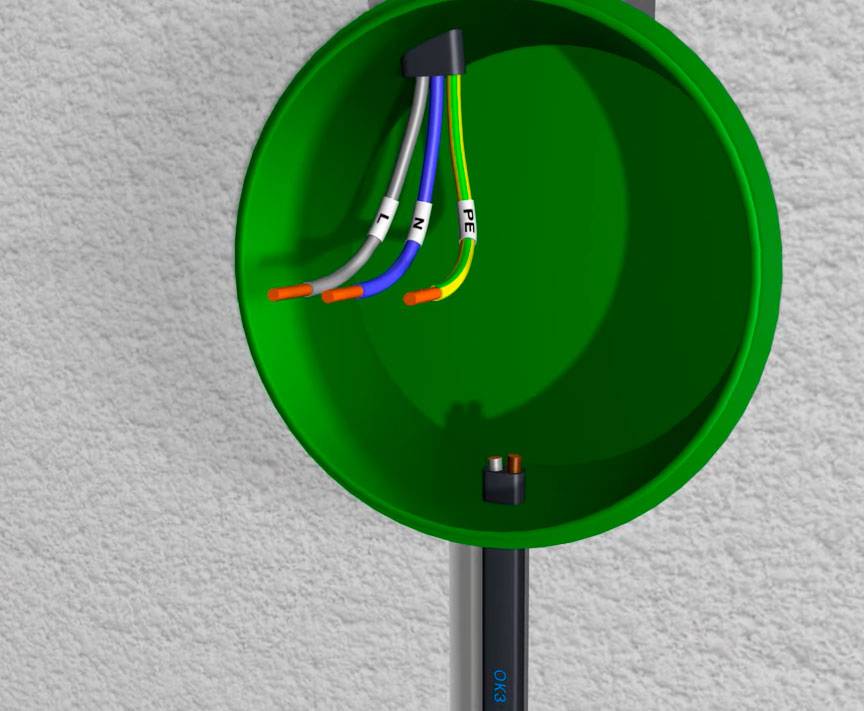

Далее сверху от распаечной коробки до места установки
выключателя спускаете второй кабель. Для одноклавишника он должен быть
двухжильным ВВГнг-Ls 2*1.5мм2.

При этом многие опытные электрики все же рекомендуют
изначально закладывать в штробу трехжильный. Хотя для простого выключателя
света третья жила и не нужна (она останется незадействованной), однако в
будущем, вы легко сможете заменить одноклавишный выключатель на двухклавишный
или проходной.

Заново штробить стены и срывать обои уже не потребуется.

С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.

То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.

Кабель с обоих сторон зачищается, а его жилы
подписываются как L и L1.

L – приходящая фаза

L1 – эта же фаза, но уже уходящая на светильник

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Если кабель уже проложен, как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.

Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.

Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Схема подключения бра с веревочкой с одной и двумя лампами

Настенный светильник бра может использоваться для освещения на кухне, в спальне и даже в ванной комнате. На сегодняшний день существует несколько способов подключения данного устройства. Разница между ними в следующем:

  • одна либо несколько ламп в бра;
  • питание должно осуществляться напрямую от электропроводки;
  • питание должно осуществляться от розетки с помощью вилки;
  • разъединение цепи происходит от клавиши на стене;
  • разъединение цепи происходит от веревочного выключателя (цепочки либо как его еще принято называть — выключатель-шнурок).

Подробно рассмотрим схемы подключения бра каждого из вариантов. Если светильник имеет одну лампочку, от нее будет выведено 2 провода: фаза и ноль. Чтобы правильно подсоединить их, рекомендуем изначально ознакомиться с цветовой маркировкой проводов.

Итак, фазу от лампочки соединяем с выключателем (в нашем случае веревочным), после чего от выключателя-шнурка проводник ведется к вводной фазе. Ноль (изоляция синего цвета) соединяем напрямую с вводным нулем.

К Вашему вниманию наглядная схема подключения бра с веревочкой и с одной лампочкой:

Если светильник имеет 2 либо больше источников света, то количество контактов увеличиться. К примеру, из двух ламп будет выходить 4 провода (как видно на картинке).

Электрическая схема подключения бра с двумя лампами будет иметь вид:

Обращаем Ваше внимание на то, что вид выключателя света на схему соединения никак не повлияет. Главное – подводить на разрыв фазный проводник, а не нулевой! Для проекта, предоставленного выше, разумнее будет осуществлять подсоединение к двойной модели. Что касается различия в источнике питания (розетка либо электропроводка в стене), то тут тоже все довольно просто

Со стены, как и с вилки, выходят два контакта (на фото ниже видно). Все что Вам нужно сделать – правильно соединить жилы (фаза к фазе, ноль к нулю)

Что касается различия в источнике питания (розетка либо электропроводка в стене), то тут тоже все довольно просто. Со стены, как и с вилки, выходят два контакта (на фото ниже видно). Все что Вам нужно сделать – правильно соединить жилы (фаза к фазе, ноль к нулю).

Вот и вся схема подключения бра своими руками. Надеемся, что данная информация была для Вас доступной и полезной!

Напоследок рекомендуем просмотреть полезное видео, в котором демонстрируется инструкция по сборке светильника:

Рекомендуем также просмотреть материал: как повесить люстру к потолку!

Особенности подключения

Контакты двойного кулисного переключателя

Чтобы разобраться в особенностях подключения штатного выключателя, вам потребуется изучить принцип его работы. Например, удобно по описанию, клавишей выбираются самые разные устройства.

  • один из них устанавливается на выключатель линейным выключателем и постоянно запитан;
  • с обеих сторон всего две нити, и каждая из них предназначена для своих целей;
  • на втором проводе отсутствует, из-за чего подключенный к выключателю осветительный прибор не включается.
  • выключатель всегда устанавливается в разрыв фазного провода, второй конец которого подводят к распределительной коробке или непосредственно к светильнику;

Сеть 220 Вольт на него подается только после нажатия кнопки или клавиши при переходе в режим «Вкл». После этого сразу загорается исправная лампа или лампочка.

При подключении трехкнопочного переключателя распределение функций каждого из контактов одинаковое. Но в этом случае на стороне вывода проводника в сторону распределительной коробки или люстры есть два контакта, которые служат для переключения разных групп лампочек. В результате количество обозначений увеличивается на одно. То же самое наблюдается при использовании трехкнопочного изделия, в котором количество контактов и проводников на выходе увеличено еще на один. Знание этих характеристик коммутирующего устройства поможет расшифровать маркировку L на переключателе.

Выключатель отключает ноль, а не фазу

Вторая частая ошибка – подключение через выключатель не
фазного проводника, а нулевого.

Одноклавишник, равно как и другие виды выключателей
света, всегда должен разрывать именно фазу. Делается это для вашей же
безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не
ударило током.

При этом обратите внимание, что даже если вы изначально
все сделали правильно, прежде чем лезть к контактам светильника после
отключения света, всегда проверяйте отсутствие напряжения индикаторной
отверткой

Дело в том, по истечении времени, фаза с нолем могут
поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?

Элементарно. Безграмотный электрик управляющей компании при замене вашего однофазного счетчика мог перепутать провода и посадить нулевую жилу на клемму “1”, а фазную на клемму “3”. Либо случайно поменять местами провода с клемм “2” и “4”.

В итоге в квартире во всех распредкоробках фаза с нолем
автоматически поменяются местами. И выключатель света, который первоначально
был подключен верно, начнет разрывать нулевой провод.

Поэтому правило “отключил – проверь отсутствие напряжения”
– залог вашей безопасности.

Как подключаются выходные контакты

Наличие большого количества меток на контактах многоклавишных электрических переключателей вызывает определенные трудности с их подключением. Неопытному пользователю без измерительной техники сложно определить, какой из проводников отвечает за включение той или иной лампочки в люстре или одной из групп осветительных приборов. В этой ситуации вам придется действовать методом проб или ошибок.

Порядок действий с каждым типом переключателя можно представить в виде следующего алгоритма:

в трехклавишном примере возможности расширены – придется многократно повторять порядок подключения (количество комбинаций из трех вариантов – 6).
в случае одноклавишного исполнения переключатель имеет L и L1 – это означает, что к выходу подключен только один выходной проводник;
в двухклавишном аналоге их нужно будет поочередно подключать к каждой из выходных клемм и смотреть, какой из осветителей загорится. На основании экспериментальных данных подбираются необходимые контакты с обозначениями L1 и L2;

последний шаг можно упростить, поочередно соединяя «неопознанные» выходные проводники с фазным проводом и наблюдая, какие лампочки, группы или лампы загораются.

Цветовое и буквенное обозначение проводников и шин

Цифровая и буквенная маркировка проводов – Цифровая и буквенная маркировка проводов

  1. РЕ и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов должны иметь:

    • проводники защитного заземления во всех электроустановках, а также
    • нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины.
  2. N и голубым цветом обозначаются нулевые рабочие (нейтральные) проводники.
  3. PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах должны иметь совмещенные нулевые защитные и нулевые рабочие проводники.

Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины в электроустановках должны быть обозначены (не путайте с обозначением проводников!):

  1. при переменном трехфазном токе:

    • фазы А – желтым,
    • фазы В – зеленым,
    • фазы С – красным;
  2. при переменном однофазном токе:

    • шина В, присоединенная к концу обмотки источника питания, – красным цветом,
    • шина А, присоединенная к началу обмотки источника питания, – желтым цветом.
    • Шины однофазного тока, если они являются ответвлением от шин трехфазной системы, обозначаются как соответствующие шины трехфазного тока;
  3. при постоянном токе:

    • положительная шина (+) – красным,
    • отрицательная (-) – синим и
    • нулевая рабочая М – голубым цветом.

Цветовое обозначение должно быть выполнено по всей длине шин, если оно предусмотрено также для более интенсивного охлаждения или антикоррозионной защиты.

Замечания

  1. Допускается выполнять цветовое обозначение не по всей длине шин, только цветовое или только буквенно-цифровое обозначение либо цветовое в сочетании с буквенно-цифровым в местах присоединения шин. Если неизолированные шины недоступны для осмотра в период, когда они находятся под напряжением, то допускается их не обозначать. При этом не должен снижаться уровень безопасности и наглядности при обслуживании электроустановки.
  2. Согласно п. 5.2.1  для идентификации проводников не должны быть использованы по отдельности желтый и зеленый цвета. Желтый и зеленый цвета следует применять только в комбинации желто-зеленого цвета.

Выключатель отключается клавишей вверх или вниз

При установке выключателя в монтажную коробку обращайте
внимание на положение клавиши при включении и отключении света. По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз – свет выключался, а вверх – наоборот включался

По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз – свет выключался, а вверх – наоборот включался.

Считается, что в аварийной ситуации гораздо проще
дотянуться рукой и нажать на клавишу вниз, тем самым прервав электричество. То
же самое касается рубильников и модульных автоматов в щитовой.

Для поворотных пакетников у электриков свое негласное
правило, которое ориентируется на положение его ручки.

“Стоит – работает. Лежит – не работает!”

Справедливости ради нужно сказать, что четко прописанных запретов ставить выключатель света каким-то определенным способом и никак иначе, не существует. Помните, что это всего лишь рекомендация.

И все определяется в первую очередь маркой и
производителем изделия.

С нулём и без нуля


Маркировка выключателя без нуля: L, L1


Маркировка выключателя “с нулём” – N, L, L1


Схемы подключения выключателей: с нулевым проводом и без него

А теперь подходим к самому главному: в чём отличие этих двух видов выключателей?

  • Выключатель «без нуля» – это самый обычный выключатель из тех, которые ставятся в каждый дом уже больше ста лет. К нему подходят всего 2 провода, первый из которых – всегда вход «фазы» (не забываем!), а второй уходит на светильник.
  • Выключатель «с нулём» – это относительное новшество. По логике подключения он больше похож на розетку, в которую вы вставляете лампу. В коробку с таким выключателем заходят минимум 3 провода: «ноль» (для питания самого выключателя), «фаза», и третий – выход «фазы» на светильник. Если выключатель двойной или тройной – то ещё на 1 или 2 провода больше.

По схеме «с нулём» запитываются обычно умные выключатели (чтобы работала их электронная начинка); по схеме «без нуля» – обычные «глупые» выключатели, или выключатели с питанием от батареек. Но всё чаще по схеме «без нуля» встречаются и умные выключатели с питанием от сети.
Как же они работают? Ведь ток может проходить только при разности потенциалов и при наличии замкнутой цепи? Изюминка схемы в том, что параллельно лампе подключается специальная маленькая деталь («шунт»), которая обеспечивает прохождение крохотного, но достаточного для работы такого выключателя, тока.

Существуют выключатели и без шунта, например, от Aqara.

Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.

Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.

Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:

  1. синий – ноль;
  2. желто-зеленый проводник – заземление;
  3. черный проводник – фаза А;
  4. коричневый проводник – фаза В.

Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.

Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.

В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:

  • Фаза А – L1, желтый – рекомендован коричневый.
  • Черный рекомендован в фазе В – L2, зеленый.
  • Фаза С – L3, красный – рекомендован серый.
  • Нулевой проводник – N синий.
  • Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
  • Заземляющий проводник – PE, желто-зеленый.

Данная комбинация не подразумевает ни направление вращения, ни фазировку.

Расположение шин в электроустановках напряжением до 1 кВ

В пяти- и четырехпроводных цепях трехфазного переменного тока в электроустановках напряжением до 1 кВ расположение шин должно быть следующим:

  1. при горизонтальном расположении:

    • одна под другой: сверху вниз A-B-C-N-PE (PEN);
    • одна за другой: наиболее удаленная шина А, затем фазы B-C-N, ближайшая к коридору обслуживания – РЕ (PEN);
  2. при вертикальном расположении:
    • слева направо A-B-C-N-PE (PEN) или
    • наиболее удаленная шина А, затем фазы B-C-N, ближайшая к коридору обслуживания – РЕ (PEN);
  3. ответвления от сборных шин, если смотреть на шины из коридора обслуживания:

    • при горизонтальном расположении: слева направо A-B-C-N-PE (PEN);
    • при вертикальном расположении: A-B-C-N-PE (PEN) сверху вниз.

Расположение шин постоянного тока в электроустановках&nbsp

При постоянном токе шины должны располагаться:

  1. сборные шины при вертикальном расположении: верхняя М, средняя (-), нижняя (+);
  2. сборные шины при горизонтальном расположении: наиболее удаленная М, средняя (-) и ближайшая (+), если смотреть на шины из коридора обслуживания;
  3. ответвления от сборных шин: левая шина М, средняя (-), правая (+), если смотреть на шины из коридора обслуживания.

Расположение шин в распределительных устройствах напряжением 6-220 кВ

В распределительных устройствах напряжением 6-220 кВ при переменном трехфазном токе сборные и обходные шины, а также все виды секционных шин должны располагаться:

  1. при горизонтальном расположении:

    • одна под другой: сверху вниз А-В-С;
    • одна за другой, наклонно или треугольником: наиболее удаленная шина А, средняя – В, ближайшая к коридору обслуживания – С;
  2. при вертикальном расположении (в одной плоскости или треугольником):

    слева направо А-В-С или наиболее удаленная шина А, средняя – В, ближайшая к коридору обслуживания – С;

  3. ответвления от сборных шин, если смотреть на шины из коридора обслуживания (при наличии трех коридоров – из центрального):

    • при горизонтальном расположении: слева направо А-В-С;
    • при вертикальном расположении (в одной плоскости или треугольником): сверху вниз А-В-С.

В отдельных случаях допускаются отступления от требований, приведенных выше, если их выполнение связано с существенным усложнением электроустановок (например, вызывает необходимость установки специальных опор вблизи подстанции для транспозиции проводов воздушных линий электропередачи – ВЛ) или если на подстанции применяются две или более ступени трансформации.

Что обозначает L

Обычные обозначения на выключателях освещения используются для обозначения их контактных разъемов или для указания, где находится их ключ.

Схема подключения однокнопочного переключателя

Предположительно, этот символ взят из первой буквы английского слова Line, что означает линия или линейный провод. Второй контакт тоже имеет свое обозначение, которое у разных производителей разное:

  • Маленькая стрелка вверх.
  • Тот же знак, но с добавлением черты – L`.
  • Только один («1»).
  • Буква L с добавлением единицы – это L1.

Для ряда производителей эта ветка совершенно не подходит. Если она сверху, от нее отводят провод на люстру или распределительную коробку.

Схема подключения двухкнопочного переключателя

ПУЭ определяет, с каких сторон подводить проводники и снимать их с выключателя. Согласно требованиям стандартов подключение производится снизу, а ответвление монтируется сверху.

Для двух- и трехклавишных устройств количество отходящих проводов увеличивается до двух и трех соответственно, что вынуждает производителей маркировать дополнительные контакты. Поэтому их обозначения часто включают значки, такие как L2, L3 или ту же букву, но с двумя или тремя штрихами. Также возможно, что вместо букв рядом с выходными клеммами стоят только цифры, соответствующие номеру выходного проводника.

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают
линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об
обратном.

Мало того, выбирают сечение этого провода какое попало,
от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения
освещения в квартирах должен быть:

трехжильным

сечением не менее 1,5мм2

марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все
светильники в квартире будут пластиковыми и подключать там провод заземления
попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик
7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий
заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы
и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Что такое «ноль» и «фаза»?


Цветовая и буквенная маркировка силового однофазного кабеля

Если просто:

  • «Фаза» – это более высоковольтный провод, опасный для жизни.
  • «Ноль» – или полностью или частично заземлённый провод (что на самом деле не делает его безопасным полностью)!

Проверить «ноль» и «фазу» можно при помощи отвёрток с подсветкой или даже самодельного пробника из светодиода или лампы из люминесцентного “стартёра” (если вы читаете этот раздел, то самому вам его делать точно не стоит). «Фаза» будет светиться, «ноль» – нет.

Конечно, есть и исключения. Например, при отключенном проводе «фазы» может светиться и «ноль», получая потенциал от включенных приборов или другую утечку (возможно, связанную с неисправностью проводки).

Третий провод, если он есть – это, скорее всего, заземление, и он самый безопасный из всех. При этом между «нулём» и заземлением даже при исправной проводке может оказаться довольно болезненный при прикосновении (и тоже опасный) электрический потенциал.

Кабели следует всегда подключать согласно цветовой маркировке (см. рисунок).

Что важно знать и помнить

Ток всегда течёт по линии наименьшего сопротивления. Поэтому категорически запрещается брать или касаться за провода левой и правой рукой (тогда будет парализована работа сердца, что приведён к почти мгновенной смерти). Точно так же запрещается работать голыми руками, в неизолированной или влажной обуви, и так далее. И никогда нельзя брать провод в руку! Как только ток пойдёт через мышцы кисти, они резко сократятся, рука сожмётся в кулак, и вы просто не сможете выпустить этот провод, что, наверняка приведёт к травмам или даже смерти.

Всегда изолируйте торчащие провода: даже, когда работаете при отключенном напряжении.
Всегда вешайте предупреждающую записку или табличку на рубильники и автоматы: мало ли кто подойдёт к щитку (особенно, когда он вынесен в подъезд).

И, конечно, пользуйтесь инструментами с качественной исправной изоляцией на ручках.

Обозначения на корпусе

Обозначения на корпусе переключателя

Помимо обозначения L на выключателе освещения, на его рабочих контактах или на корпусе расположены другие символы и значки.

Чаще всего производители используют символический принцип обозначения двух состояний коммутирующего устройства: включено и выключено. В качестве таких символов традиционно используются интуитивные нули и единицы («0» и «1»). Первый соответствует статусу «Выкл.» Или «ВЫКЛ.» И расположен в самой нижней части корпуса устройства. Второй значок означает «Включено» (ON) и применяется вверху. Есть еще такие редкие обозначения, как стрелки, указывающие направление переключения.

Источник – https://strojdvor.ru/elektrosnabzhenie/oboznacheniya-na-vyklyuchatelyax-sveta-l-i-l1/

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять

Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
  • Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

  1. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
    Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
  2. Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  3. Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
  4. Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  5. А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
