Правильное устройство вентиляции гаража: приточная, вытяжная или естественная?

Зачем нужна вентиляция?

  • Поддержание нормальной влажности. Зимой вместе с автомобилем в гараж подает лед и снег. В теплом помещении они оттаивают, выделяя водяные пары. Влажность повышается, что негативно сказывается на состоянии автомобиля.
  • Просушка кузова машины после езды под дождем или снегом. Высушить автомобиль можно только методом вентиляции.
  • Удаление конденсата с потолка/стен, просушка смотровой ямы. Влага разрушает любые стройматериалы, поэтому гараж без проветривания долго не прослужит.
  • Проветривание паров, вредных для человека. Бензин, выхлопные газы, испарения от автохимии — вот далеко не полный список ядовитых веществ, которыми дышит автовладелец, находясь в гараже.

Нужна ли вентиляция в гараже

Несмотря на очевидный ответ, следует уточнить список задач, которые поможет решить соответствующая инженерная система:

  1. Вместе с автомобилем в помещение поступает влага. Достаточно мощная вентиляция для гаража ускоряет ее удаление, препятствуя возникновению и развитию процессов коррозии.
  2. Одновременно с потоком воздуха из атмосферы помещения удаляются выхлопные газы, иные неприятные и опасные для человека химические соединения.
  3. Устраняются условия, благоприятные для накопления конденсата на мебели, инструментах, частях строительных конструкций.
  4. В определенных погодных условиях приток свежего воздуха помогает поддерживать комфортные температурные условия.

Следует отметить, что наружу выбрасываются механические, химические и органические загрязнения. Это упрощает создание условий, подходящих для длительного хранения фруктов и других продуктов питания.

Разумное решение – пространство под гаражом часто используют для строительства многофункционального погребаПравильное устройство вентиляции в гараже продлевает срок службы (годности) инвентаря, мебели, иного оборудования и складских запасов

С учетом действенных защитных свойств, финансовые вложения в такую систему являются экономически целесообразными. При отсутствии негативных воздействий инструменты и другие дорогие изделия дольше сохраняют свои потребительские характеристики в безупречном состоянии. Дополнительным преимуществом является снижение расходов на поддержание хороших санитарно-гигиенических условий.

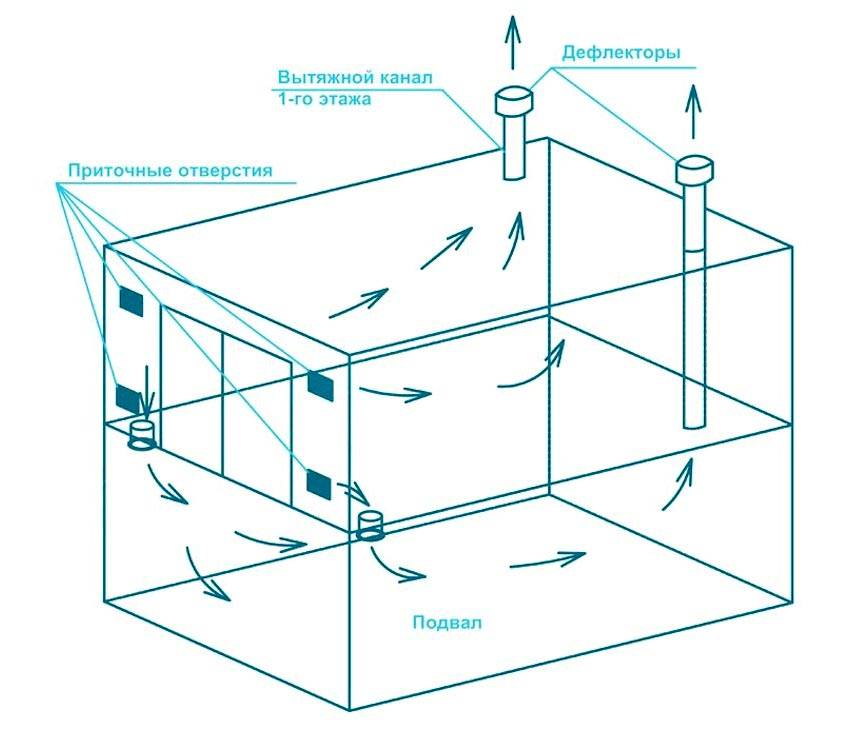

На типовой схеме вентиляции в гараже стрелками показаны пути перемещения воздуха

Спросить у специалиста

“Этот рисунок поясняет необходимость точного расчета. Автор этого проекта разделил систему на две части для обеспечения достаточной скорости обмена воздуха в отдельных помещениях. Сложнее получить хороший результат при использовании простейшей комбинации из одного приточного отверстия и вытяжного канала.”

Расчет естественной вентиляции

Чтобы обеспечить природный воздухообмен, должно быть 2 вентиляционных отверстия: вытяжное и приточное. Не нужно обладать специальными познаниями, чтобы обустроить такую схему притока воздуха своими руками. Главное — придерживаться простых правил:

  • Приточное отверстие делают с наветренной стороны на высоте около 10 см от пола, вытяжное — на 10 см ниже потолка. Размещать их следует в диаметрально противоположных углах.
  • Воздуховод поднимается на 30 см от земли, выходя на крышу. «Грибок» должен подниматься над крышей приблизительно на 50 см. От насекомых и других вредителей воздуховод защищают сеткой.

Недостатки схемы естественного проветривания:

  • зависимость скорости воздухообмена от температурного градиента, чем обусловлена неэффективность в летнее время;
  • зависимость от правильности размещения приточных и вытяжных отверстий, перепада высот между ними (желательно больше 3-х м);
  • обмерзание воздуховодов в зимний период из-за большой разницы температур, чрезмерное охлаждение гаража. Чтобы избежать этого, следует установить задвижки на трубы.

Неоспоримыми преимуществами такой системы воздухообмена является ее дешевизна, простота обустройства.

Как сделать самостоятельно: пошаговая инструкция

С ямой

Гаражи часто оснащены смотровыми ямами. Рассмотрим, как сделать вентиляцию в гараже с учётом такой особенности. Есть несколько способов сооружения вентиляции в гараже с ямой:

  1. Воздух доставляется в помещение путём забора с пола двух досок. Отток происходит за счёт нехватки одной доски. Яма должна быть расположена строго продольно и внутри гаража. Один край размещают около приточных входов в боксы, а другой – около вытяжного канала. Открытые доски настила позволяют приточному воздуху частично попасть внутрь ямы. Противоположный край служит выходом скопившейся влаги.
  2. Приток обеспечит установка воздухоотводной трубы. С её помощью происходит забор поступающего воздуха под вентиляцию. Воздуховод смежного отвала выполняет роль вытяжки. Приточный канал должен располагаться у края смотровой ямы.

    Отверстия в гараже пропускают поступающий свежий воздух и частями пропускают его по трубе. Далее остатки воздуха оказываются в яме. Так как она расположена рядом с погребом и соприкасается с воздуховодом, то потоку легко следовать после поступления в вытяжку ямы наружу.

  3. У приточной трубы есть вентилятор. Вытягивающий проём монтируется механизмом принудительным путём с помощью креплений. Вентиляция пространства работает в автоматическом режиме.

тут
Совет
Свежий воздух при таком способе нагнетается через воздуховод, прогоняется по яме, вытягивается вентилятором через второй вентиляционный канал. Его можно установить автономно либо совместить с подвальным.

Оборудование и материалы

Обязательный инструмент для оборудования вентиляции в гараже — болгарка и перфоратор. После совершения расчётов покупают трубы из пластика или металла. К ним нужны герметик, вентиляторы. Чтобы обезопасить вентиляционные входы/выходы, стоит приобрести крышки и решётки.

Перфоратор должен быть мощным, иначе не получится проделать углубление в стене либо оно будет неровным. Желательно иметь под рукой шлифовальную угловую машинку и теплоизолирующий материал.

Вентиляторы выбираются в зависимости от типа конструкции:

  1. Вытяжные канальные устройства. Доступны, удобны в использовании. Встроенные регуляторы позволяют менять интенсивность и скорость потока воздушных масс. Оптимальный диаметр — около 160 мм. Для экономии проще приобрести 120 мм.
  2. Центробежные. Сложные в монтаже, но идеальные на вытяжку. Лучше их использовать в гаражных боксах, в которых работают с химикатами, ЛКМ.
  3. Вихревые. Подходят для помещений, в которых регулярно проводятся сварочные работы.

Если гараж предназначен только для хранения транспортного средства и не предполагает выполнения в нём работ, то можно подобрать самый практичный и ходовой вариант – вытяжной канальный вентилятор. Это самая дешёвая конструкция, а по эксплуатации – менее сложная.

Для сооружения воздуховодов лучше применять асбестовые или оцинкованные трубы. Сквозную трубу можно монтировать сквозным способом, когда вентиляционную трубу проводят через пол гаража и выводят наружу сквозь кровлю, и настенным, когда в стену погреба заделывается вытяжная труба и выводится за границы постройки.

Обновление воздуха естественным образом как раз достигается установкой сквозной трубы. Возникает разница температур внутри гаража и снаружи. Если тягу нужно увеличить, то устанавливают на трубу дефлектор. Он будет предохранять проход от попадания в него пыли, грязи.

Механический воздухообмен

Также воздух в таких системах можно подогревать, охлаждать и очищать. Совмещение механической и естественной систем привело к созданию смешанной вентиляции. Поэтому расчет вентиляции производственных помещений в таком случае необходим для создания эффективной и рабочей очистки воздуха.

Нагнетание воздушных потоков и вытяжка на местах

Приток свежей струи обеспечивается приточной вентиляцией. Если нужно, струя приточного воздуха может предварительно очищаться. Обратная вытяжная вентиляция производственных помещений предназначена для удаления отработанного воздуха. В комплекте вытяжки есть вытяжные вентиляторы и вентиляционные решетки, а также воздуховоды для обустройства вентиляционных каналов.

Вытяжная и приточная системы вентиляции всегда должны работать только вместе, но бывают случаи, когда рекомендовано применение только какой-то одной системы. Производственная приточно вытяжная вентиляция производственных помещений может быть местной или общеобменной. Точный расход воздуха рассчитывается по формуле Lотс = 3600Fwо, где:

  • F − общая площадь проемов, м2.
  • wо − средняя скорость втягивания воздуха, м/с. Скорость wо зависит от токсичности вредных выделений, типа производственной операции, а более точный расчет вытяжной вентиляции производственных помещений проводится путем экспериментов.

Что такое воздушный душ

Местная система приточной вентиляции – это воздушный оазис и воздушный душ. Система воздушного душа нагнетает чистый воздух к рабочему месту и понижает температуру в приточной зоне. Воздушный оазис – зона для подачи холодного воздуха, отчужденная перегородками. К системам местной приточной вентиляции относится воздушная завеса, образующая воздушный заслон или изменяющая направление движения воздуха. В производстве выделение вредных примесей нейтрализуется применением смешанной системы вентиляции.

Местная вытяжная вентиляция устанавливается для предотвращения распространения вредных выделений по производственным помещениям. Но она не решает все проблемы – очистить помещение от вредных примесей на большой площади местная вентиляция не сможет. Для этого есть общеобменные системы вентиляции.

Варианты обмена воздушных потоков

Действующие нормы вентиляции производственных помещений отражены в СНиП 41-01-2003 от 26.06.2003 года. Согласно этим предписаниям общеобменная вентиляция должна обеспечивать обмен воздуха во всем помещении. Правильно установленная общеобменная вентиляция производственных помещений удаляет отработанные массы по всему объему помещения, а приточное оборудование подает чистый воздух обратно.

Приточный обмен воздушных масс

Ассимиляция лишней влаги, тепла и разбавление вредных выделений и примесей – задачи приточной общеобменной вентиляции. Все это позволяет соблюдать санитарно-гигиенические нормативы и стандарты для комфортного нахождения на рабочем участке.

Если в помещении холодно, то приточная общеобменная вентиляция решает и проблемы механического побуждения, очищения и подогрева приточных воздушных масс.

Вытяжка общеобменного типа

Простейший прибор для организации общеобменной вытяжной системы вентиляции – вентилятор с воздухоотводом в окна или в вытяжной канал. При длине воздуховода больше 30-40 м и снижении давления больше 30-40 кг/м2 осевой вентилятор следует заменить на центральный. Общеобменные системы вентиляции производственных помещений часто работают в паре с другими вентиляционными системами (чаще это естественная или механическая вентиляция), так как из-за разнородности вредных примесей и разных условий их образования применение какой-то одной системы малоэффективно.

Воздуховоды при вентилировании помещений

Использование вентиляционных систем предполагает в некоторых случаях для эффективного перемещения воздуха наличие сети воздуховодов, то есть канальные системы. При отсутствии вентиляционных каналов такая система называется бесканальной. Например, вентилятор устанавливается в перекрытии или в стене, при наличии системы естественной вентиляции и т.д. Любая вентиляционная система обладает 4 главными свойствами: функциональность, объем обслуживаемых площадей, способ перемещения воздушных масс и конструктивное исполнение.

Расчет воздухообмена с учетом тепла и влаги

При необходимости расчета воздухообмена, учитывающего устранение избыточного тепла, используется формула:

L=Q/(p•Cр•(tу-tп))

В которой:

  • p – плотность воздуха (при t 20 °С равна 1,205 кг/м3);
  • Cр – теплоемкость воздуха ( при t 20°С  равна 1,005 кДж/(кг•К));
  • Q – объем выделяемого тепла в подвал, кВт;
  • tу – температура воздуха, удаляемого из помещения, °С;
  • tп – температура приточного воздуха, °С.

Потребность учета тепла, устраняемого при вентиляции, необходима для поддержания определенного температурного баланса в атмосфере подвала.

В подвалах частных домов часто устраиваются спортзалы. В этом варианте использования подвального помещения полноценный воздухообмен особенно важен

Одновременно с устранением воздуха в процессе воздухообмена удаляется влага, выделенная в него различными влагосодержащими объектами (в т.ч. людьми). Формула для вычисления воздухообмена с учетом выделения влаги:

L=D/((dу-dп)•p)

В которой:

  • D – количество влаги, выделяемой при воздухообмене, г/ч;
  • dу – содержание влаги в удаляемом воздухе, г воды/кг воздуха;
  • dп – содержание влаги в приточном воздухе, г воды/кг воздуха;
  • p – плотность воздуха (при t 20оС составляет 1,205 кг/м3).

Воздухообмен, включающий в себя выделение влаги, рассчитывается для объектов повышенной влажности (к примеру, бассейнов). Также выделение влаги принимается в расчет для подвальных помещений, посещаемых людьми с целью физических упражнений (к примеру, спортзал).

Стабильно высокая влажность воздуха значительно осложнит работу принудительной вентиляции подвала. Потребуется дополнение вентиляции фильтрами для сбора конденсированной влаги.

Как определить диаметр труб?

Определяющим фактором эффективности вентиляции является соразмерность сечения воздуховода площади помещения, где он устанавливается. Рассчитать нужный размер трубы несложно.

Специалисты советуют в подсчетах придерживаться следующего правила: на 1 кв.м. подвального помещения необходимо 26 кв.см. сечения.

Получается, что на каждый сантиметр диаметра трубы приходится 13 кв. см. сечения. Исходя из этого, можно рассчитать нужный диаметр трубы по следующей формуле:

(S погреба × 26) ÷ 13

Например, если квадратура (S) помещения составляет 8 кв.м., то получается, что для погреба необходимо приобрести трубу диаметром 16 см.

(8×26) =208÷13=16 см.

Если в погребе монтируется однотрубная вентиляция, то диаметр воздуховода должен быть больше. В таком случае для подвала этой площади рекомендуется использовать трубу сечением 17 см.

Вам также может быть интересна информация о расчете площади воздуховодов, рассмотренная в другой нашей статье.

Подводя небольшие итоги

Только с помощью такого подхода можно обеспечить своевременное удаление избыточной влаги из помещения, которая негативно влияет на хранящиеся внутри гаража предметы. Особенно, это касается самого автомобиля, ведь при повышенной влажности в гаражном помещении риски развития коррозии на металлических поверхностях транспортного средства очень велик.

Фильтры и вентиляция для гаража.

Даже при идеально выполненной гидроизоляции в гараже может быть сыро. И в первую очередь так происходит при изменении погодных условий – когда идет дождь, снег и т.п. Ведь заезжая в гараж на мокром авто, влага автоматически распространяется по всему помещению, скапливаясь на его стеновых перекрытиях и потолке.

Решить проблему с удалением конденсата и проветриваем в гараже поможет качественно выполненная система вентиляции: избыточная влага, конденсат будут попросту выветриваться из помещения под воздействием циркуляции воздушных масс.

Существует 3 варианта устройства вентиляции в гараже:

  1. Естественный
    – помещение оборудуется 2-мя вентиляционными каналами, где один служит для ввода воздуха в помещение, а другой – с целью его вывода. Система работает за счет вымещения теплого воздуха наружу.
  2. Механический.
    Работает по идентичному принципу, как и схема с естественной циркуляцией воздушных масс. Единственным отличием является наличие специального нагнетающего оборудования для принудительного перемещения воздуха в помещение и выведение из него. Как правило, для таких целей используются электровентиляторы.
  3. Комбинированный.
    Как понятно из названия, такая система является гибридом предыдущих двух. В данном случае вентиляторы или любые другие приспособления ставятся на выходе и взамен выведенному воздуху через обычный вентиляционный канал поступает новый.

По этой же причине возникает необходимость и в проветривании смотровой ямы.

Заключение

Итак, мы рассмотрели, как правильно сделать вентиляцию в гараже. Каждый из представленных вариантов имеет свои плюсы и минусы. Выбор в сторону одного из них стоит делать исходя из бюджета. Лучший по соотношению цены и качества вариант – комбинированная схема.

Как стало известно из этой статьи, вентиляция в гараже своими руками – это необходимо для каждого автовладельца, к тому же и совсем несложно. Не стоит забывать о том, что благодаря ей «железный конь» прослужит дольше, а также для хозяина гаража будет меньше опасности для здоровья при посещении этого помещения.
