Мелкозаглубленный ленточный фундамент: утепление, расчет и технология

Где можно использовать — применение

Ленточный мелкозаглубленный фундамент подходит для строительства низкоэтажных жилых домов и других сооружений из тех материалов, которые не создадут значительного давления на подошву фундамента. К таким сооружениям и материалам относят:

бревенчатые срубы;
ячеистые бетоны – пенобетон, газосиликатные блоки;
облегченная кладка кирпича;
каркасно-щитовые постройки.

При обустройстве фундамента большей ширины на нем можно возводить тяжелые дома из бруса или бревна. Но в этом случае грунт будет промерзать на меньшую глубину и есть вероятность деформирования фундамента. Таким образом, если планируется постройка монументального здания – лучше обустроить ленточный монолитный фундамент.

При этом следует знать, что увеличение ширины ленты мелкозаглубленного фундаменты делает возможным строительство более тяжелых домов с мансардой. Большая ширина фундаментной ленты (соответственно, и цоколя) способствует снижению глубины промерзания грунта в пространстве под полом.

Виды

Ленточный фундамент представляет собой сплошную замкнутую опорную конструкцию, расположенную под всеми внешними и внутренними несущими стенами. Фактически, это — заглубленный цоколь, способный выдерживать нагрузки от веса здания, давление грунта и прочие воздействия.

Существуют следующие разновидности ленточного фундамента:

Монолитный. Представляет собой цельную отливку из железобетона, имеет максимальную прочность и несущую способность.
Сборный. Лента строится из отдельных фрагментов или элементов — фундаментных блоков (ФБС), кирпича, природного камня и т.д. Эксплуатационные качества этого типа основания несколько ниже, чем у монолитной ленты.
Комбинированный. Представляет собой сочетание ленточного основания с другим типом — например, свайно-ленточный. Позволяет получить опорные точки, на которых устанавливается несущий пояс.

Кроме того, существуют разновидности по глубине заложения:

Незаглубленный. Создается на абсолютно неподвижных грунтах — скалах, прочных устойчивых почвах. Встречается крайне редко.
Мелкозаглубленный. Используется для строительства на прочных почвах, не подверженных морозному пучению. Глубина заложения меньше уровня зимнего промерзания грунта.
Заглубленный. Глубина заложения такой ленты несколько ниже уровня промерзания грунта. Используется для самых массивных и тяжелых построек, годится для большинства типов грунта и гидрогеологических условий.

Выбор подходящего типа обусловлен анализом всех условий участка — составом грунта, количеством и свойствами слоев, глубиной залегания почвенных вод и т.д.

Как не допустить досадных ошибок?

Строятся мелкозаглубленные фундаменты уже давно – и были оценены и строителями, и учеными. Есть и мелкозаглубленный плитный фундамент, и столбчатый – не только ленточный. А все их недостатки всегда диктовались совершенными ошибками в процессе возведения или проектирования.

Правильное использование гидроизоляционной ленты крайне важно при строительстве — если не соблюдать правила, то потребуется больше ресурсов для строительства

Итак, самая распространенная ошибка – чем выше лента у мелкозаглубленного фундамента, тем лучше. На самом деле такие кажущиеся плюсы легко могут обернуться неприятными минусами.

Во-первых, бездумное увеличение высоты ленты повлечет за собой значительное увеличение жесткости – и придется увеличить армирование. А это уже неоправданные затраты.

Полезные советы о том, как построить недорогую баню, можно найти в статье

Во-вторых, любая деревянная или каркасная баня – постройка достаточно гибкая, и в сочетании с таким же гибким правильным мелкозаглубленным фундаментом создает одну сбалансированную конструкцию, которой не страшна будет даже достаточно сильна деформация почвы из-за морозного пучения. А когда вместо ленты 40 см строится все 80 см, то в итоге получается жесткий фундамент, который под воздействием нагрузки здания с одной стороны и морозных сил пучения другой однажды просто треснет – потому что «стоит до последнего».

Столбчатый тип основания

Этот вид фундамента чаще всего устанавливают на строительных участках, которые обладают небольшим количеством деформации производимой от почвы. Столбчатое основание можно смело называть новинкой, потому что появилось гораздо позже, чем ленточный фундамент или плиточный. Столбчатый фундамент, имеющий ленточный ростверк закладывается опалубку, сконструированную на поверхности земли. Система в арматурном каркасе сплетается не только в уровнях возле стенок основания, но и в местах шурфов на небольшом расстоянии.

Фундамента заливается вместе с ростверками в квадратную опалубку, изнутри ее расположены шурфы на небольшом расстоянии. Шурфы следует располагать в точках соединения линий фундамента. Укладка бетонной консистенции при монтаже столбчатого фундамента происходит при помощи специального желоба. Бетонная смесь должна иметь в своем составе цемент с маркой 200 или 150. Каким бы размером фундамент не был бы, его следует заливать бетонной консистенцией за один приход. В случае проведения укладки смеси частями, основание не будет иметь однородную массу, тем самым прочность и долговечность снизится. После проведения заливки необходимо некоторое время отвести на застывание. Спустя несколько суток, когда фундамент начнет застывать, его нужно затирать. Это необходимо для того чтобы структура не покрылась трещинами.

Технология производства работ своими руками

При утеплении конструкций своими силами работы начинаются с подготовки площадки и поверхностей. На этом этапе основания очищаются от грунта, мусора, неровностей и жировых пятен, внимательно осматриваются и при необходимости укрепляются. Большинство современных утеплителей монтируются на стенки основания после монтажа гидрозащитного слоя.

Ленточный

Схема утепления лент зависит от многих факторов – от глубины заложения до ожидаемых нагрузок. При отсутствии возможности заливки монолитного ленточного фундамента в теплую опалубку (оптимальное, но не всегда экономически выгодное решение) лента утепляется:

Снизу у мелкозаглубленного фундамента с целью защиты от сезонного пучения грунта.
Снаружи, ниже глубины промерзания.
По периметру (при необходимости отвода влаги и защиты конструкций от температурных перепадов).
Изнутри, включая полы.

Лучшими теплоизоляторами признаны напыляемый ППУ, плиты ЭППС, PIR и RUR. Утепление выполняется после окончательного высыхания бетона, заложения отверстий для вентилирования или коммуникаций и монтажа гидроизоляции.

Сборные ленты в домах с подвалами, наоборот, по возможности утепляются Пеноплексом или аналогичными высокоплотными марками ЭППС. Также для сборных лент считается подходящей технология скользяще-сминаемой теплоизоляции с:

Закреплением более плотных плит пенополистирола по всей поверхности ленты.
Закрытием их толстой п/э пленкой на цокольном участке.
Установкой наружного вертикального слоя плит пенопласта, без механического или клеевого крепления, с придавливанием утеплителя грунтом.

На видео представлена технология утепления ленточного фундамента с помощью ЭППС Технониколь:

Столбчатый

Теплоизоляция таких конструкций выполняется в комплексе, включая:

Утепление грунта на участках примыкания к подошвам опор и заглубляемых частей.
Утепление поверхностей опор сборных конструкций.
Изоляцию пространства под домом.
Заложение теплой отмостки по периметру дома.

Утепление пространства между опорами включает заложение бокового защитного экрана и теплоизоляцию полов по грунту или по лагам.

Порядок действий зависит от типа опор:

При проведении работ своими силами и достаточно глубоком (1,2-1,3 м) заложении столбцов оптимальной признана технология несъемной опалубки или полное утепление поверхностей. В этом случае дно выкопанной ямы закрывается слоем песка, рубероидом и куском ЭППС толщиной от 8 см и более. После этого выполняется установка опалубки, застилаемой изнутри теми же плитами, вязка армокаркаса и заливка раствора.
Сборные и трубчатые конструкции утепляются снизу, по бокам (путем засыпки по бокам 5-7 см керамзита) и сверху, с укладкой утеплителя вокруг опор.
При глубине заложение опор выше уровня промерзания и достаточной сухом и устойчивом грунте изоляции подлежат лишь подошвы столбцов и пространство под полом. Схема крепления плит зависит от способа обустройства полов, но внешнюю стенку цоколя в любом случае утепляют.

Смотрите на видео, как утеплить столбчатый фундамент, который выдавило грунтом:

Плитный

На практике это означает заложение утеплителя под всей подошвой плиты (самое распространенное решение) и при необходимости – по бокам. При неблагоприятных условиях утеплению также подлежит периметр вокруг плиты и выступающая верхняя часть.

Работы выполняются до заливки или укладки плиты:

Выполняется трамбовка основания котлована, песчаной (от 10 см) и гравийной (от 5см) подушки, установка опалубки. Слои из разных материалов по возможности разделяются геотекстилем.
Основание заливается слоем 5-7 см слоем бетонной подготовки (этап пропускается на устойчивых грунтах).
Котлован застилается рулонной гидроизоляцией, с заходом на стенки плиты.
Дно закрывается сплошным слоем уплотненного полистирола с Г-образными кромками. В нужных местах закладываются трубы для подвода коммуникаций. Плиты глубокого заложения утепляются по бокам.
Утеплители застилается п/э пленкой с нахлестом и проклейкой стыков, с последующим заливкой бетона.

При монтаже утеплителя сверху плиты (частный случай, допустимый при заложении МЗФ на сухих грунтах) технология совпадает с изоляцией полов по грунту. При такой схеме основание выравнивается, закрывается плитами утеплителя (без клея и крепежей) в шахматном порядке и укрепляется сухой (2 слоя листовых материалов общей толщиной в 20 мм) или наливной стяжкой (армируемой, с толщиной от 40 мм).

На видео показано, как правильно утеплять плиту фундамента:

Что это за конструкция?

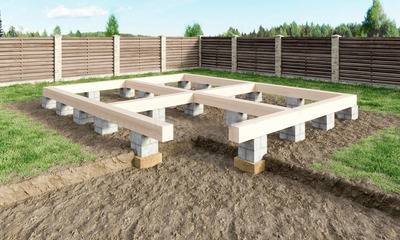

Мелкозаглубленный столбчатый фундамент — это конструкция несущего строительного основания, состоящая из опорных столбов округлой или прямоугольной формы.

Устанавливаются они в углах здания, в местах где сосредоточены наибольшие нагрузки:

на пересечениях перегородок,
под колоннами,
под каминами.

Для каких сооружений используется?

Такие основания широко применяются для сооружений, который не сильно нагружают грунт, весом не более 1 т/м3, не имеющие подвалов:

каркасные домики,
деревянные бани,
времянки;
беседки;
садовые домики,
хозпостройки.

Благодаря конструктивным особенностям, столбчатый фундамент с небольшим заглублением выбирают для строений из дерева.

Для какого типа грунта подходит?

Для лёгких конструкций есть смысл размещать мелкозаглубленный столбчатый фундамент на почвах со слабой пучинистостью. На скальной или крупнообломочной почве он выдержит и постройки посолиднее из брёвен и бруса.

Чтобы правильно соорудить конструкцию для пучинистых почв, делают специальные инженерные расчёты и под опорами сооружают армированную подушку.

Использование дорогостоящего и трудозатратного железобетонного ростверка сведёт экономический эффект к нулю.

Материалы

Традиционно мелкозаглубленное столбчатое основание делается из армированного бетона. Может быть выполнено из брёвен, блоков, кирпича, камня.

Из бревен

Под хозпостройки часто делают деревянные опоры из бруса, бревна диаметром 15-20 см. У них ограниченный срок эксплуатации около 10 лет и невысокая несущая способность.

Основное требование к такому материалу — его обязательная обработка антисептиком и нанесение сверху гудрона или другого гидроизолятора.

Из кирпича и бетонных блоков

Для каркасных строений часто используют кирпичные столбы. Это должен быть полнотелый керамический и силикатный кирпич, который не сильно впитывает воду.

В противном случае он быстро разрушится. Бетонные блоки должны быть хорошего качества, достаточной плотности.

Под кирпичные или блочные опоры устраивают подушку из щебня, пролитую цементным молочком. После установки столбов необходимо подождать, пока кладочный раствор наберёт прочность. Обычно это происходит в течение 12-20 дней.

Железобетонный монолит

Монолитные армированные железобетонные опоры обладают хорошей несущей способностью и надёжностью. Устанавливаются в ямы с щебневой подушкой и армирующим каркасом.

Опалубку делают из:

обрезной доски,
фанеры,
листов железа.

Трубы

Трубы из асбеста, железа и пластика применяют в сочетании с армирующим каркасом как несъёмную опалубку для столбов из бетона.

Диаметры зависят от назначения:

100 мм хватит для террас, навесов и беседок;
250-300 мм выбирают для бревенчатых построек.

Тонкости возведения

Когда есть возможность монтировать опорные сваи ниже уровня промерзания грунта, ленточный фундамент мелкого заглубления строят в паре с опорными столбами.

Такой вариант используют в отношении сырых и заболоченных участков, на суглинках, с близко залегающими грунтовыми водами. Это позволяет экономить на опорной конструкции без ущерба её надёжности.

В качестве столбов используют:

трубы из стали, защищенные бетонным слоем;
железобетонные опоры;
асбестоцементные трубы, залитые внутри бетоном.

Необходимо продумать обустройство качественной дренажной системы. В противном случае затраты на обустройство основания не оправдают себя и конструкция со временем будет разрушаться.

Плюсы и минусы МЗЛФ

Среди различных видов оснований зданий и сооружений мелкозаглублённый ленточный фундамент по своей популярности занимает лидирующие позиции для частных домов из газоблоков. Как и любой вид строительной конструкций, МЗЛФ имеет свои плюсы и минусы.

Плюсы:

Равномерное распределение нагрузки фундаментом по всему периметру исключает возникновение локальных пиковых напряжений в его массиве. Благодаря этому, МЗЛФ служит надёжным основанием здания на протяжении многих десятков лет.
Небольшая глубина заложения монолитной ленты значительно экономит расход материалов таких, как цемент, песок, щебень и арматура. Это один из факторов, влияющий на выбор этого типа фундамента.
Все виды работ выполняются практически вручную. Не нужно нести затраты по аренде дорогостоящей строительной техники.
Замкнутая по периметру конструкция фундамента обеспечивает высокую несущую способность. Именно это свойство привлекает застройщиков, строящих 2-х этажные дома из газобетона.

Минусы:

Применение мокрых процессов (заливка опалубки жидким бетоном) исключает возможность строительства фундамента в зимнее время при минусовой температуре воздуха.
Период набора несущей способности монолитного бетона (30 суток) удлиняет срок строительства.
МЗЛФ не возводят на слабых и пучинистых грунтовых основаниях.

Мелкозаглубленный ленточный фундамент — технология возведения

Строительство мелкозаглубленного ленточного фундамента начинается с разметки территории. Для этого используются колышки из обрезков арматуры и бичевка, посредством которых на земле размечается контур будущего основания согласно проекту.

Далее начинаются работы по рытью котлована, глубина которого определяется исходя из размеров самого основания и толщины уплотняющей подушки.

Земельные работы

Если стенки котлована в процессе рытья осыпаются, необходимо делать временные подпорки из досок

Также крайне важно следить за вертикальностью дна траншеи, поскольку любые уклоны будут увеличивать расход материалов для создания уплотняющей подушки

По завершению рытья и выравнивания стенок котлована приступаем к обустройству подсыпки. Первым шаром идет песок. Высыпать его необходимо послойно, по 3-5 сантиметров, причем каждый слой необходимо проливать водой и утрамбовывать, чтобы песок получил максимальную плотность.

Рис. 1.4.1: Формирование песчаной подсыпки

Поверх песка насыпается слой щебня, который также нужно уплотнить посредством ручной трамбовки.

Монтаж опалубки

Для создания опалубки используются доски толщиною в 20 мм, которые скрепляются между собой с помощью брусков и саморезов либо металлического уголка.

Рис. 1.5: Опалубка под мелкозаглубленный ленточный фундамент По внешнему контуру опалубки устанавливаются распорки из деревянного бруса, шаг распорок — 50 сантиметров, они необходимы для того, чтобы опалубка не деформировалась от веса бетона.

Совет эксперта! высота опалубки должна быть на несколько сантиметров выше высоты фундамента, чтобы избежать разбрызгивания бетона в процессе заливки.

Внутри опалубки доски необходимо оббить клеенкой, так как цементное молочко жидкого бетона может протекать в щели между ними. По завершению монтажа на опалубке отмечаем уровень, по которому будет выполнятся заливка.

Армирование

Технология армирования мелкозаглубленного основания согласно требованиям СНиП не требует обязательного укрепления средней части фундамента, поскольку она не испытывает критических нагрузок. Достаточно обустроить каркас по верхнему и нижнему контуру ленты.

Такой каркас состоит из двух вертикальных поясов арматуры А3 диаметром 13 мм, которые соединяются вертикальными перемычками из гладкой 8-ми миллиметровой арматуры. Фиксация каркаса выполняется вязальной проволокой.

Совет эксперта! Использование сварки для соединения элементов каркаса нежелательно, так как в таком случае конструкция потеряет эластичность.

Ручной вязку проволоки удобнее всего выполнять с помощью вязального крючка. На фиксацию одного узла требуется 20-25 см. перегнутой вдвое проволоки.

Рис. 1.6: Схема расположения арматуры в каркасе для укрепления ленточного фундамента Каркас из арматуры вяжется в удобном для вас месте, а уже потом готовая часть конструкции размещается внутри опалубки

Крайне важно выполнить правильное соединение арматуры на углах фундамента, поскольку именно в этом месте несущие и деформационные нагрузки на фундамент максимальны

В местах угловых соединений нужно устанавливать дополнительные Г-образные усиления из арматуры диаметром 13 мм. Не менее надежным являются П-образные соединения, увидеть которые вы можете на нижеприведенном изображении.

Рис. 1.7: Схема соединения углов армокаркаса

Заливка бетона

Для заливки фундамента бетоном рекомендуется заказывать готовую смесь в требуемом объеме, поскольку одномоментная заливка обеспечивает лучшую итоговую прочность основания. Если вы лишены такой возможности и вынуждены готовить бетон самостоятельно, ориентируйтесь на приведенные на изображении пропорции цемента, песка и щебня.

Рис. 1.8: Заливка бетона в мелкозаглубленный ленточный фундамент После заливки бетона в опалубку его необходимо обработать виброуплотнителем либо перфоратором с соответствующей насадкой. Уплотнение позволяет удалить из бетона пузырьки воздуха, которые негативно сказываются на итоговой прочности фундамента.

По завершению уплотнения бетон выравнивается с помощью правила и накрывается клеенкой либо брезентом. Если фундамент строится в жаркое время года, во избежание растрескивания бетон в процессе созревания необходимо регулярно увлажнять. Свою проектную прочность бетонный фундамент получает через 3-4 недели.

Расчет мелкозаглубленного ленточного фундамента

1. Глубина обуславливается близостью грунтовых вод и глубиной промерзания.

2. Высота над поверхностью грунта = 4х ширину.

Полезно знать. Высота над землей меньше или равна глубине.

3. Ширина определяется по формуле:

Где, D – ширина подошвы фундамента; q – расчетная нагрузка на фундамент, т/м; R – расчетное сопротивление грунта, т/м.кв. Этот показатель, для глубины заложения в 300 мм, приведен в таблице.

Формула толщина подушки4. Толщина подушки определяется из условий прочности грунта местности.

Для сильно пучинистых грунтов применяется формула:

Формула для сильно пучинистых грунтовГде, tn – толщина подушки; А, С, W – коэффициенты; А и С – определяются по таблицам ниже. А W = 0,1 или 0,06 м.кв./т для отапливаемых и не отапливаемых сооружений.

Над чертой – для МЗЛФ глубиной заложения 300 мм, под чертой – для незаглубленных фундаментов.

Совет. Сделайте расчет МЗЛФ по обеим формулам и отдайте предпочтение большему значению.

Стоимость мелкозаглубленного ленточного фундамента

Варьируется в пределах 4-6 тыс. руб. за погонный метр. Цена зависит от ширины, высоты, количества перемычек и размеров, например, стоимость возведения фундамента дома 6х6 обойдется в 70-80.000 руб., а 10х10 = 120-150.000 руб.

Этапы выполнения работ

На первом этапе выполняют подготовительные работы. Они заключаются в выкапывании траншеи вокруг всего основания. Ее глубина равна глубине фундамента до подушки. Ширина траншеи должна соответствовать уровню промерзания грунта, к которому прибавляют 5 см.
Снаружи фундамента наносят гидроизоляционный слой. Он может состоять из материалов на основе битума. Их наносят одним сплошным слоем на стену основания и цоколь. Или в качестве гидроизоляции может быть использован любой рулонный материал, также на основе битума. Его наклеивают на ту сторону, которую необходимо утеплить, используя битумную мастику.
Материал, который используется в качестве утеплителя, сверху покрывают либо плотной пленкой, либо геотекстилем. Это необходимо для того, чтобы поверхность утеплителя была ровной и скользкой, чтобы грунт при вспучивании не смог ее повредить.
На последнем этапе, если это необходимо, укладывают трубы для дренажа, а траншею для них засыпают смесью песка и гравия.

Крепить пенополистирольные плиты можно используя газовую горелку. Рулонный гидроизоляционный материал нагревается в нескольких точках плиты. Далее достаточно просто прижать плиту плотно к стене. Можно также приклеить ее на слой битумного покрытия, которое было использовано в качестве гидроизоляции, при помощи битумной мастики.

Как видно, утепление мелкозаглубленного ленточного фундамента осуществить легко и затраты при этом не так высоки. Самое главное это не оставлять никаких зазоров и пропусков в процессе утепления, так как это существенно снизит эффект от использования теплоизоляционных материалов.

Устройство мелкозаглубленного плитного фундамента

Устройство мелкозаглубленного плитного фундамента.

Конструкция подходит для неустойчивых грунтов, ее основным преимуществом является простота сооружения и то, что она может двигаться вместе с почвой. Основу такой конструкции составляет монолитная армированная железобетонная плита, которая углублена в почву на 40-60 см.

Сначала необходимо провести выравнивание участка, затем роют котлован и по периметру выкладывают брусом, который будет выполнять роль опалубки. Затем на дно насыпают слой песка, поливают и хорошо его трамбуют. Сверху песок накрывают пленкой, раскладывают направляющие, на которые крест-накрест кладут арматуру. Затем кладут опорные направляющие для второго слоя арматуры. Верхний ее слой не должен доходить до верхней отметки на 3-5 см.

Обычно толщина монолитной плиты составляет от 15 до 35 см и зависит от размеров будущего здания. При использовании электрического вибратора получается равномерный слой и более прочный бетон.

Пример расчета

Для примера можно привести расчет плиты размером 9×9 м. Надо будет взять 81 м² теплоизоляции, гидроизоляции берут больше, надо учитывать нахлест и то, что она будет использоваться в два слоя. При размере ячейки 15 см на один пояс потребуется 9×15=60 шт. поперечных прутков. На два пояса понадобится 120 шт. прутков по 15 см и 240 шт. по 9 м, вертикальные пруты добавляются по мере надобности

Проволоки понадобится 60×60=3600 шт. по 30 см на один слой или 7200 шт. на два слоя.

При расчете необходимого количества бетона площадь плиты умножают на ее высоту 9×9×0,3= 24,3 м³. Необходимо учесть коэффициент усадки бетона, который равен 1,02, получается 24,3×1,02=24,8 м³.

Обустройство утепления и гидроизоляции

МЗФЛ фундамент рекомендуется утеплять на этапе возведения. Так будут защищены полы и перекрытие от влаги и низких температур. Теплоизоляцию различают как внутреннюю и наружную. Это зависит от расположения стенок ленты относительно улицы. Если подпольное пространство планируется использовать как погреб, то здесь также обязательно устройство изоляции.

Из материалов чаще используют водонепроницаемые плиты пеноплекса с длительным сроком эксплуатации. Вспененный пенополистирол стоит дешевле, но толще и меньше служит. Пенополиуретан дороже, что окупается долговечностью, тонкослойностью и высокими техническими показателями.

Монтаж проводится в 3 шага:

Сначала приклеиваются плиты с дополнительной фиксацией дюбелями «парашютами».
Далее закрепляется армирующая сетка.
В завершение стены покрывают штукатуркой.

Другой вариант предполагает установку обрешетки и монтаж обшивочных материалов.

Расчёт мелкозаглубленного фундамента

При расчётах ленточного малозаглублённого фундамента учитывайте следующие особенности:

Глубину заложения подошвы (этот параметр зависит от глубины промерзания грунта).
Обустройство песчано-гравийной подушки.
Установку дренажной системы для отвода подземных вод.
Монтаж отмостки для отвода снега и дождя. Требования к отмостке используйте согласно СНиП 2.02.01–83.

Для расчёта фундамента мелкого заложения, определяем три параметра:

Глубина заложения.

Глубину заложения определяем исходя из документа СН «Основания и фундаменты».

Значения при промерзании грунта:

менее 2м – 50 см;
до 3 м – 75 см;
более 3 м – 100 см.

Ширина ленты.

Ширина ленты зависит от нагрузки сооружения. Для облегчения задачи при расчётах, чтобы не суммировать массу стен, плит перекрытия, крыши и т. д. Берём данные из таблицы №2.

Таблица № 2. Расчетов ширины монолитной ленты.

Материалы стен и перекрытий	Число этажей	Ширина подошвы МЗФЛ, м
Стены из облегченной кирпичной кладки или газобетона с железобетонными перекрытиями	1	0,6
2	0,8
3	1,2
Деревянные каркасные стены с деревянными перекрытиями	1	0,4
2	0,4
3	0,6
Бревенчатые стены с деревянными перекрытиями	1	0,3
2	0,4
3	0,6
Стены из бруса с деревянными перекрытиями	1	0,2
2	0,3
3	0,4

Высота над уровнем земли.

Для сохранения устойчивости и несущей способности фундамента, высота над уровнем земли должна быть равна ширине.

Полы в доме будут защищены от сырости и холода лучше, при большем расстоянии ленты над землёй.

Расчет массы бетона

Бетон — главная часть расходов сметы на возведение мелкозаглубленного ленточного основания. При наличии бетономешалки вы можете делать его непосредственно на рабочей площадке, либо же заказать машину уже готового бетона.

Совет эксперта! Более предпочтительной является одномоментная заливка, поскольку темпы работы при использовании бетономешалки невелики, а если новая порция бетона будет заливаться на уже подсохший слой — уменьшится итоговая прочность монолитной фундаментной ленты, тогда как большая партия готовой бетонной смеси позволяет залить срезу весь фундамент.

Для заливки мелкозаглубленного ленточного основания, согласно действующим СНиП, нужно применять бетон стандарта М300, так бетон меньшей плотности не обеспечит требуемой несущей способности прочности фундамента.

Рис. 1.3: Структура бетона М300 используемого для заливки фундаментов Номинальная масса 1 м3 бетона М300 равна 2389 килограммам. Для определения общего веса нужного бетона нам необходимо умножить объем ленты фундамента (12,96 м3) на вес 1 м3 бетона:

12,96*2389 = 30 961,44 кг.

Поскольку бетон при отвердевании склонен к усадке, смесь необходимо брать с запасом в 3-4% от требуемого веса:

30961,44 * 0.03 = 928,9 кг;

Итого нам нужно 31,9 тонн бетона М300.

Так же смотрите

Плавающий фундамент

Фундамент под блочный дом

Фундамент для дома из пеноблоков

Основание

Ленточная заливка — бетонная конструкция, которая частично находится под землей, частично формирует ростверк, по ширине немного толще стен будущего дома.

Заглубленный фундамент выполняется с погружением внутрь почвы немного ниже уровня протекания грунтовых вод от 1,5 до 2,5 м. Мелкозаглубленная заливка отличается тем, что бетонирование выполняется не так глубоко, но не менее 50-70 см.

Внутри залитого бетона — связанная арматура, которая будет принимать большую часть нагрузки, распределять ее, сохраняя целостность конструкции. На углах армирование усилено, что помогает существенно увеличить период эксплуатации сооружения.

Применение

Конструкция используется при строительстве малоэтажных зданий каркасного типа, из дерева. Это может быть дом из щитов, беседка, уличный туалет, ограждение. Подземные воды должны находиться ниже уровня заложения основания.

Мелкое заглубление предусматривает возможное содержание в почве глины, лессовидного суглинка, торфяника, пылеватого песка. Решающий критерий — несущая способность опоры для дома.

МЗЛФ на местности с перепадами высоты

Если планируется возведение цокольного, подвального пространства, монолит не подойдет, решение — лента. Сооружение подойдет под упрощенные строения, например, хозяйственного назначения.

Виды опоры

Виды конструкции в зависимости от физических параметров:

сборный монолит ленточной формы на глубину 40 см, серии 20;
просто сборно-монолитный вариант с заглублением на 80 см, серии 60;
ленточный монолит на 40, 80 см;
усиленный монолит (применяется на сложных грунтах).

Выбор зависит от климата, типа почвы, степени промерзания земли, материала дома, конечного веса, размера строительного бюджета.

Преимущества, недостатки

Плюс сооружения — самостоятельное возведение, земляных работ становится меньше в 2-3 раза.

Отмечается экономия, уходит меньше материалов, можно сделать погреб, цокольное углубление под хранение вещей, овощей, соленьев.

Фундамент стойко переносит движения грунта, связанные со сменой сезонов, сейсмической активностью.

Если ландшафт неровный, с перепадами, получится сделать ступенчатое, выравнивающее основание без сильного увеличения расходов.

Мелкозаглубленное сооружение подходит даже для сложных форм здания

Минус — невозможность сооружения дома из тяжелого материала, даже кирпичная кладка весит много для МЗЛФ.

Когда перепады высоты слишком большие, либо в почве содержится много глины, торфяников, мелкой копкой не обойтись, требуется заглубление.

Если выполняется заливка бетоном, потребуется переждать почти месяц до полного высыхания. Можно использовать разные виды блоков для сооружения МЗЛФ, но не всегда уместно.

Устройство мелкозаглубленного ленточного фундамента
