Как сделать шатровую крышу своими руками

Элементы усиления

Для большей прочности и жёсткости конструкции, особенно в климате, предрасположенном к сильным ветрам, или при большой площади постройки, а значит, и большой длине стропильных ног, основные элементы конструкции дополняются элементами усиления.

Вариант усиления стропильной конструкции

По оси здания в противоположные брусы мауэрлата (1) врезан дополнительный брус — лежень (2). Основу конструкции, как и прежде, составляют центральные (4), укороченные (нарожники) (5) и накосные (3) стропила. Накосные стропила усиливают черепные бруски (6), закреплённые понизу. Это усиление и для накосных ног и для нарожников, на них опирающихся. Стяжки (7) скрепляют противоположно расположенные стропила и служат базой для установки стоек (8). Они закреплены поверх мауэрлата и поверх леженя и опираются на них.

При особо больших длинах стропильных ног применяют подкосы — опоры, располагаемые не вертикально, а под углом в 45–60°. На практике подкосы ставят при длине стены более 9 м (для двускатной или четырёхскатной).

Система усиления основных элементов способствует и экономии пиломатериалов. Сечение основных элементов в такой конструкции можно принимать уменьшенным. Ещё один способ экономии — образование свесов доращиванием стропил, оканчивающихся на мауэрлате, кобылками — брусками или досками меньшего сечения.

Свесы с кобылками

Дополнительные факторы, используемые при расчете

Определяя размер основания крыши, надо учесть на какую часть постройки будет опираться кровельная система. Это зависит от строительного материала, выбранного для возведения стен дома:

  • шатровая крыша деревянного дома опирается на верхнюю обвязку;
  • в каменных или кирпичных постройках опорой служит мауэрлат;
  • если возведение четырехскатной конструкции намечено для сруба, то основной опорой будут верхние вереницы.

Со стенами разобрались, теперь переходим к стропилам:

  1. Стропильная система имеет определенный шаг установки. При длине стропил до 3 м расстояние между ними выдерживают 1–1,35 м.
  2. Если длина элементов от 3 до 4 м, то шаг составляет 1,4–1,7 м.
  3. Для стропил длиной от 4 до 6,5 м расстояние между элементами составляет 1,1–1,35 м.
  4. Большие стропила длиной от 6,5 м монтируют шагом 1,1–1,4 м.

Следующим важным показателем является определение угла скатов. Шатровая крыша обычно выстраивается с углами скатов от 40 до 60о. Эти показатели могут быть изменены, в зависимости от используемого кровельного материала:

  • если четырехскатная крыша будет укрыта черепицей, то скаты монтируют под углом 30о;
  • для асбестоцементного шифера можно выдержать уклон от 14 до 60о;
  • самым маленьким уклоном скатов обладает кровля из рулонного материала, что составляет 8—18о.

Правильный учет всех этих параметров поможет соорудить прочную шатровую крышу. Хотя надо отметить, что такие расчеты лучше доверять специалистам, иначе мелкая оплошность может нарушить дисбаланс конструкции, что приведет к ее быстрому разрушению.

Особенности утепления конструкции

Шатровую крышу необходимо утеплять в любом случае. Минеральная вата, пенопласт и пеноплекс считаются основными утеплительными материалами. Если изделие будет утепляться минеральной ватой, то листы кладутся в отсеки между стропилами обязательно сверху вниз.

Важно не допустить появление щелей. По возможности для закрепления используют степлер

Такая процедура выполняется по всей площади. Для высокой надежности следует выбирать тот материал, который отвечает нижеприведенным требованиям:

  • при сжатии материала не должно быть никакого дефекта;
  • устойчивость к огню;
  • высокая плотность;
  • препятствие для проникновения влаги;
  • теплопроводность не должна быть высокой;
  • воздухопроницаемость.

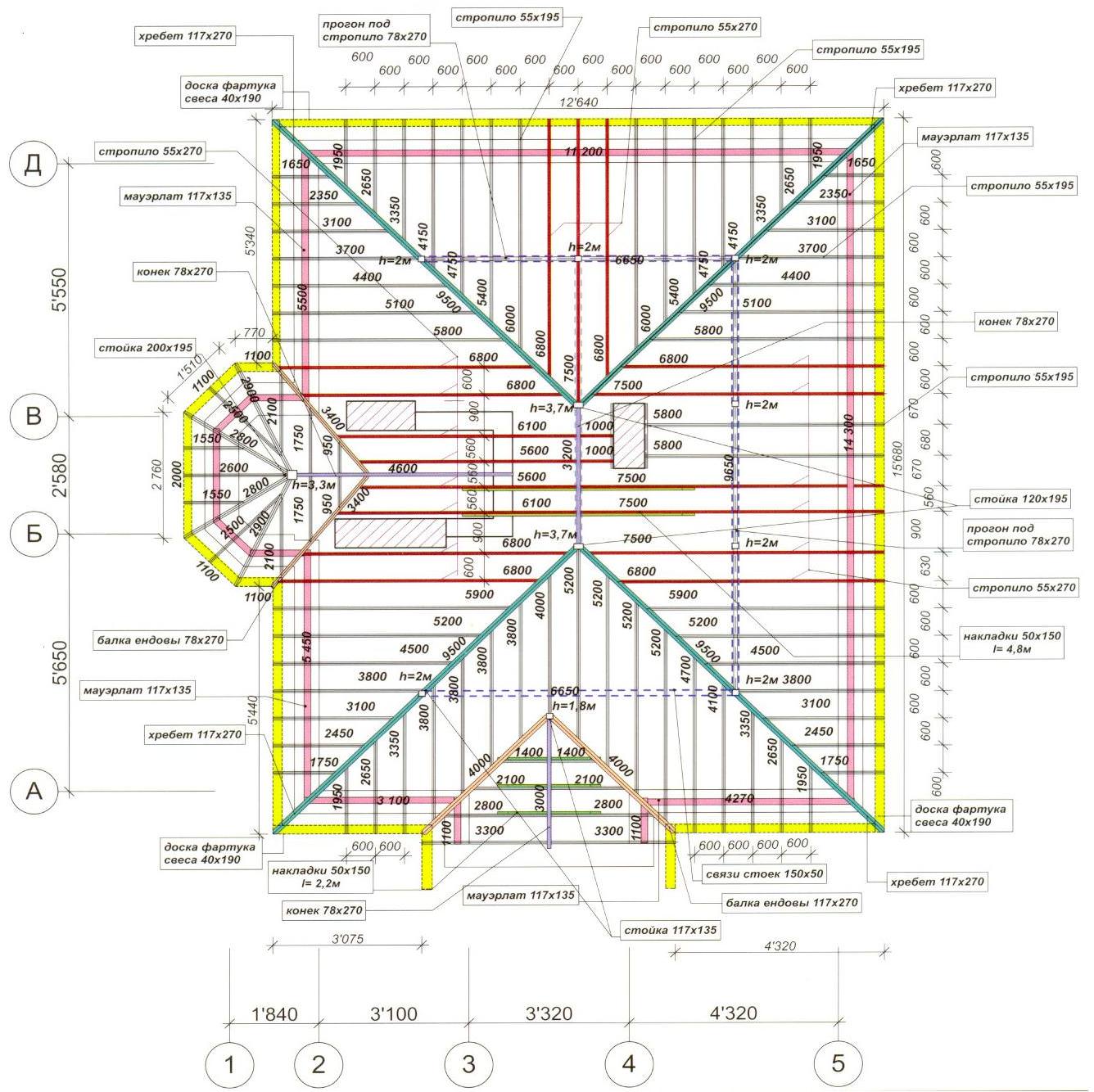

Чертежи и схемы

Наброски и чертежи делать лучше самостоятельно. Тем более никто, кроме вас, не видит того, какой тип конфигурации вы хотите воплотить. Для этого используйте ватман и набрасайте сначала эскиз – какой вы видите свою будущую конструкцию. Если вы хороший пользователь интернета, то установите программу по 3д моделированию. Это современный эффективный метод трехмерного проецирования, то есть вам будет видно свое будущее строение со всех сторон.

Если у вас нет способности ни к тому, ни к другому, то и в этом случае можно также воспользоваться интернетом, и выбрать в поисковике наиболее подходящий для вас вариант.

Строительство пошагово своими руками

Работы начинаются с подготовки несущих конструкций дома (включая уточнение их размеров до мм и согласование с данными проекта, укрепление, гидроизоляцию участков под мауэрлатом), материалов, лесов и площадки.

Большая часть элементов распиливается, обрабатывается и собирается внизу или на ровном перекрытии, любые мелочи продумываются заранее. Порядок действий в целом стандартный:

На горизонтальных участках несущих стен шпильками крепится цельный брус мауэрлата.
Проводятся разметочные работы – на опорном брусе или конструкциях дома отмечаются точные места крепления рядовых и диагональных стропил.
Выполняется укладка лежня и вертикальных опорных стоек и коньковых прогонов (при наличии, в частности – при сборке частей со наслонным типом стропил). Фермы висячего типа, наоборот, крепятся в собранном виде. Костяк каркаса считается собранным после фиксации всех самонесущих опор, проверки их положения и надежности крепления.
Каркас равномерно обшивается укороченными стропилами.
Монтируются все элементы, усиливающие каркас

Особое внимание уделяется верхней зоне, ендовам и наружным диагональным стропилам. В обязательном порядке укрепляются зоны примыкания и вставки других элементов.
Сборка стропильного каркаса завершается проверкой надежности всех крепежей и дополнительной привязкой стропильных ног (обязательной для каждой стропилины на скатах с крутым уклоном).

Стропильная система обшивается обрешеткой (сплошной в зоне внутренних углов и повышенных нагрузок).
Сложная многоскатная крыша изолируется от влаги, внутреннего пара и теплопотерь и покрывается выбранной кровлей

В домах с жилыми чердаками принимаются меры по утеплению мансарды и заложении правильной системы ее вентилирования (какой выбрать утеплитель для мансардой крыши?).
Из-за сложной геометрической формы конструкций этап требует профессионального подхода, малейшие ошибки ухудшают циркуляцию воздуха между слоями пирога или снижают герметичность кровли.

Выполняется монтаж второстепенных узлов и разветвленной системы сбора и отвода воды со скатов.
Снегозадержатели на крутых конструкциях не устанавливаются, но доступ к ендовам, зонам примыкания к вертикальным стенам, проходным конструкциям и аналогичным проблемным участкам обеспечивается в любом случае. Этап завершается их герметизацией, подшивкой лобовой доски и карнизных свесов.

Многоскатная крыша обшивается изнутри.

Что собой представляет шатровая крыша

Многие могут сказать, что шатровая кровля – это как раз та крыша, которая показана на фото выше. То есть это четыре одинаковых ската треугольной формы. На самом деле, на рисунке показан классический вариант кровельной конструкции данной модификации. Но это всего лишь один пример. И в его основе лежит дом квадратной формы.

Если говорить о шатровых конструкциях, то свое название они получили за счет того, что все скаты крыши упираются в одну точку, как у шатров. А скатов может быть несколько, но не меньше четырех. К примеру, если здание имеет круглую форму, то кровельную конструкцию можно соорудить из пяти или шести скатов. И это не предел. Просто чем больше скатов, тем сложнее конструкция. А так как многие частные дома имеют форму прямоугольную, то классическая модель здесь наиболее уместная.

Кровельная конструкция шатрового типа конструируется и формируется на принципе симметричности. Именно поэтому ее возводят над строениями, соответствующей формы – круглой, квадратной, шести-, восьмиугольной и так далее. В целом, нет проблем возвести ее и над прямоугольным зданием, как и показано на первом рисунке, но конструктивно это сложно, поэтому чаще всего в таких случаях предпочтение отдают вальмовой крыше.

Шатровая крыша над постройкой восьмиугольной формы Источник landshaftdesign.org

Конструктивные элементы шатровой кровли

Устройство шатровой крыши – это несколько стандартных элементов. Далее будем разбираться с классической модификацией.

  1. Конек шатровой крыши. Надо обозначить, что как такового конька, в классическом понимании этой конструкции, здесь нет. Есть так называемый коньковый узел. Это точка соединения верхних концов стропильных ног. Именно коньковый узел образует пик шатровой конструкции.
  2. Скаты. В нашем случае их четыре. Формируются они стропилами и нарожниками. Последние это все те же стропильные ноги, только они упираются верхними концами не в коньковый узел, а в основные стропила. Поэтому нарожники имеют укороченную длину. Их количество определяется размерами ската. Чем больше по площади последний, тем больше нарожников придется устанавливать, чтобы обеспечить требуемую несущую способность крыши.
  3. Свесы скатов. Они могут формироваться стропильной системой за счет выпусков стропил за пределы стен здания. Или при помощи кобылок – это короткие стропила, которые крепят к основным элементам стропильной системы, чтобы удлинить их.

Конструктивные элементы шатровой крыши Источник obustroeno.com

Преимущества крыши шатрового типа

Кровельная конструкция шатрового типа достаточно сложна в проектировании и непроста в монтаже, во всяком случае, это трудоемкий процесс. Но архитекторы и дизайнеры говорят о том, что шатровые крыши являются обладателями достаточно серьезных преимуществ перед другими конструкциями. Ведь не зря они так популярны среди загородных застройщиков. В чем же заключаются эти преимущества:

  1. Отличные аэродинамические качества. Они позволяют крыше такой формы справляться не просто с сильными ветрами, но и с ураганными порывами.
  2. Возводить шатровую кровельную конструкцию можно под углом наклонов ската в пределах 20-50 °. Это решает проблему очистки крыши от снега. То есть при таком угле снежные осадки не задерживаются на кровле. А значит, чистить шатровую кровлю зимой необязательно.
  3. Под крышей этого типа легко организовать мансарду. Правда, так как у такой крыши нет фронтонов, придется устанавливать мансардные окна. Впрочем, установить окна этого типа сегодня не является проблемой, так что это нельзя считать минусом в современном строительстве.
  4. Оригинальная форма – всегда выделяется среди других видов крыш.

Беседка, покрытая шатровой крышей, оригинальный вариант Источник nkkconsult.ru

Установка пароизоляции, обрешетки и гидроизоляции

Существует два способа монтажа обрешетки: для твердого и мягкого кровельного покрытия. В первом случае допускается делать небольшой зазор между досками, а во втором — применяются листы ДСП, поскольку материал для покрытия крыши будет наплавляемым. По стандарту толщина досок должна составлять 25 мм, а ширина — 150 мм. Но под обрешеткой предварительно устилается слой пароизоляции.

В качестве гидроизоляции можно выбрать специальную мембрану. Но также можно применить обычный рубероид. В первом случае материал качественнее, а срок службы — выше. Есть разные варианты: дышащие, утепляющие и другие. Гидроизоляционный слой закрепляется при помощи степлера и укладывается внахлест на 10 см. Внизу обязательно надо оставить выпуск на 15 см.

Для предотвращения конденсата изнутри крыши применяют специальные пленки, которые продаются в любом строительном магазине. Например, можно использовать полиэтилен, специальные мембраны или пропиленовое покрытие. При помощи степлера производится закрепление. Устанавливается обрешетка, а ячейки заполняются утеплительным материалом — пенопластом или минеральной ватой.

Как сделать силовой каркас?

Стропильной системе уделяется особое внимание: все несущие конструкции по возможности имеют одинаковое сечение и надежно фиксируются. Основные сложности возникают при соединении стропил в центре, вне зависимости от назначения крыши способ обустройства этого узла выбирается заранее

Мауэрлат и лежень

Функции мауэрлата выполняет цельный брус (в жилых домах – с сечением не менее 150 мм), по возможности квадратный, закрепляемый у наружной стороны несущих стен по всему периметру дома. В домах со стенами из пористых или малопрочных материалов под мауэрлатом дополнительно закладывается ж/б армопояс, в деревянных срубах основанием каркаса может быть верхний венец.

В ходе крепления мауэрлата выполняется 3 обязательных требования:

  • Брус укладывается после проверки уровня стен и исключения любых дефектов основания.
  • Деревянный брус и другие материалы разделяются гидроизоляционной отсечкой (2 слоями рубероида или мембран, толстым слоем обмазочной мастики).
  • Элемент привязывается к стенам сквозными шпильками или анкерами с шагом не реже 80-90 см. Арматура для крепления закладывается в стенах заранее, одновременно с верхними рядами.

Схожим образом на внутренних перегородках закрепляется лежень – горизонтальный брус, удерживающий центральную опору в системах с наслонными стропилами.

Установка опоры и вальмовых стропипьных ног

Центральная опора также закладывается из цельного бруса с сечением от 150 мм и фиксируется металлическими уголками. Лучшую устойчивость имеют конструкции, укрепленные дополнительными подпорками в нижней части, но такое исполнение не всегда возможно.

Вальмовые стропильные ноги выпиливаются по единому шаблону из доски с толщиной от 50 мм и крепятся к внешним сторонам мауэрлата. Усилить каркас помогают скобы или деревянные бруски-упоры по бокам.

Как закрепить диагональные стропилины?

Диагональные стропила крепятся схожим образом – с закреплением на внешней стороне угла и с упором на вертикальную стойку в верхней точке. В ряде случаев их приходится наращивать или сдваивать (в этом случае сечение вальмовых стропил также закладывают с запасом), при расстоянии между стенами более 9 м угловые стропила усиливаются подкосами или доп.опорами, закрепляемыми под углом в 45°.

Вершина кровельной системы

В системах с наслонным типом стропила просто крепятся к опорному вертикальному брусу, с помощью П-образных перфорированных пластин или длинных гвоздей, при необходимости усиливаясь ригелями. В висячих — работы усложняются – правильно свести в центре 8 стропильных ног могут только специалисты.

Способы обустройства узла бывают разными, включая:

  • Подрезку верхушек стропил под углом и крепление гвоздями.
  • То же, с попарной связкой противоположных стропил ригелями (в особо крутых и габаритных крышах – дерево заменяется металлом).
  • Крепление к восьмиугольному или круглому бруску в центре.

Изготовление и монтаж нарожников

Укороченные стропила, формирующие плоскость скатов, крепятся к диагональным стропилам и мауэрлату. При неизменных общих требованиях (равномерный шаг, одинаковое сечение досок, использование качественной древесины) в отличие от других конструкций их рекомендуют смещать в разных скатах друг от друга. При отсутствии такой возможности нарожники укрепляются черепным бруском или уголками.

Монтаж кровельного покрытия

Для крыши шатрового типа не укладывают кровельное покрытие по одному градусу, например:

  • гибкая черепица монтируется при уклоне на 8−18 градусов;
  • асбестоцементные материалы монтируются при 14−16 градусах;
  • металлическая черепица монтируется при уклоне на 30−60 градусов.

Кроме основных кровельных материалов, можно применять и специфические виды, например, камышовые и тростниковые варианты. Надежность и долговечность такой кровли сводится к минимуму, особенно если регион находится в суровых климатических условиях.

В основном для сложной формы крыш используют гибкую и металлическую черепицу. Материал существенно дороже, но обладает высоким сроком службы. В первом случае для монтажа используется специальная газовая горелка. Материал наплавляется путем разогрева гибкой черепицы и основания крыши. А во втором случае закрепление листов выполняется при помощи шуруповерта и саморезов. Покрытие всегда производится снизу вверх.

Отходы кровельного покрытия будут большими, поскольку крыша имеет фигурную форму и без подрезки не обойтись. Это надо учесть при расчетах на расход материала.

Если работа будет проводиться в одни руки, то следует запастись терпением и силами. Ведь на всех этапах сборки кровельного изделия придется где-то поддержать брус или подать лист кровли. Поэтому желательно включить в работу еще одного человека, который станет помогать в сложных ситуациях. Однако если такая крыша будет предназначаться для маленькой беседки, то в таком случае можно справиться и своими силами.

Как сделать шатровую крышу своими руками

Когда все узлы шатровой кровли рассчитаны, разработан проект, приступают к строительным работам:

Монтаж начинают с укладки мауэрлата и лежня. Брус располагают по периметру стен, предварительно подложив рубероид. После затяжки гаек на резьбовых анкерах приступают к укладке балок перекрытия. Первый элемент монтируют по центру, а от него идут в противоположные стороны к краям здания.

По центру шатровой кровли для конькового узла ставят вертикальную опору, сделанную из бруса. Заготовку используют с размером стенок 150х150 мм. После выставления по уровню брус фиксируют временными укосинами.

Дальнейший монтаж предусматривает установку накосных ног. Снизу заготовки крепят к мауэрлату. В верхней части создают коньковый узел. Концы ног монтажными стальными накладками фиксируют к центральной опоре. От конькового узла к мауэрлату натягивают разметочный шнур и по нему устанавливают нарожники. Свесы ног соединяют ветровой доской. Если проект предусматривает, то на этом этапе ставят затяжки и подкосы.

Когда каркас шатровой кровли будет готов, на стропила укладывают гидроизоляционный материал. Края полос должны заходить внахлест с запуском 200 мм. Гидроизоляцию к стропилам крепят скобами строительного степлера или тонкими планками и гвоздями. Следующим этапом создается обрешетка.

Сверху на обрешетку укладывают кровельное покрытие. Технология зависит от выбранного материала

Важно учесть, что использование больших листов для шатровой кровли не выгодно. Из-за наличия треугольных скатов получается много подрезки. Материал идет в отходы

Для круглой крыши используют гибкую кровлю. Твердым листам невозможно придать форму конуса. Стыки кровли закрывают доборными элементами

Материал идет в отходы. Для круглой крыши используют гибкую кровлю. Твердым листам невозможно придать форму конуса. Стыки кровли закрывают доборными элементами.

Традиционным завершением шатровой кровли является установка водостоков, проходных элементов для вывода труб из помещения на крышу.

Возводить шатровую крышу сложно. Видео инструкция поможет разобраться в трудных нюансах:

Процесс монтажа конструкции наслонного типа на кирпичном здании

Монтируется стропильная система шатровой крыши следующим образом:

1. На верхнее основание стен укладывается подкладочный материал, который способен противостоять воздействию влаги и защитит от гниения деревянные балки, укладываемые на них.

2. Далее укладываются по контуру балки и поперечные лежни. Не стоит соединять их при помощи скоб или шурупов. Нарушая целостность древесины, мы снижаем ее показатели прочности, что вовсе нежелательно, так как основная нагрузка от веса конструкции приходится именно на них. Соединение выполняется посредством врезки деталей друг в друга (шип-паз).

3. На уложенные лежни поперек монтируются подмости.

пример строительства шатровой кровли 1-4 этапы 5-7 схема крепления стропил к кирпичной стене пример шатровой крыши

4. В центре площадки устанавливается вертикальная опора на лежне. На ее верхней части делаются пазы под закладку в них шипов с угловых стропил.

5. На углах площадки устанавливаются нижние края угловых наклонных элементов. В стропилах делают пазы в месте стыковки с горизонтальными балками, именно ними они и будут фиксироваться. На концах их делаются шипы-крючки, которыми они будут в коньке зацепляться за вертикальную центральную опору.

6. Поднятые наклонные элементы соединяются между собой посредством стяжек – горизонтальные перекладины, концы которых скрепляют два рядом стоящих стропила. Монтируются при помощи саморезов.

7. К угловым наклонным элементам (вдоль их сторон) крепятся нарожники при помощи гвоздей. К последним будут прикрепляться подкосы. Они служат опорой для основных деталей, снимают с них часть нагрузки, дабы избежать разлома по их длине.

Как монтируется стропильная система четырехскатной крыши .

8. Под подкосы устанавливают шпрингели для увеличения их прочности.

9. Учтите, что главные элементы, выходящие из углов под наклоном, должны монтироваться под прямым углом. В данном случае имеется в виду схождение друг с другом двух элементов размещенных по диагонали. Их стыковка проводится под прямым углом.

10. Если угловые элементы устанавливались вровень с краем стен, то их удлиняют при помощи кобылок. Именно на них будет монтироваться отвес, защищающий стены от осадков.

11. Далее на площадках монтируется обрешетка, которая будет гидроизолироваться и покрываться кровельными материалами.

Завершительным этапом будет фиксация стропил непосредственно к стенам здания. Для этого понадобится проволока толщиной около 5 мм, из нее вяжут хомут, накидывают его на ногу и затягивают. Свободный конец проволоки необходимо закрепить на металлическом крюке, который вбит в стену немного ниже от ее верха. Минимальное расстояние от ерша (крюка) до мауэрлата – 300 мм. Крепление производится через 1 стропильную ногу.

Интересное на сайте

Строительство собственного дома может законно претендовать на звание одного из самых главных событий в жизни. Важным решением является выбор материала и технологии строительства, поэтому будем …далее. »

Основанием для монолитного дома может служить свайный или ленточный фундамент. Хорошим решением является основа из плит. Итоговый выбор напрямую зависит от анализа рельефа и грунта, …далее. »

Строительные технологические процессы регулярно совершенствуются. На смену привычному панельному и кирпичному строительству пришел монолит. Многие застройщики оценили этот метод и применяют его чаще всего в …далее. »

Оценивая благоприятное воздействие на организм водных процедур с парением в сауне, многие хозяева загораются идеей строительства своей баньки. Некоторые мужчины берут за основу свою баню, …далее. »

Нахождение угла наклона с учетом всех нагрузок

Угол наклона кровли определяют по СНиПу 2.01.07-85 в соответствии с табличным нормативом снеговой нагрузки с привязкой по карте к месту строительства дома.

Наклон можно изменять только в большую сторону

В районах с сильными ветровыми нагрузками применяют специальный коэффициент запаса. Обычно он равен 1,2.

Оптимальный угол наклона подбирается с учетом:

  • Ожидаемого веса пирога и бюджета строительства. Траты и вес каркаса растут одновременно с уклоном.
  • Ветровых нагрузок. Из-за отсутствия фронтонных свесов вальмовые крыши имеют низкую парусность, при стандартной (в пределах 40-70 мм, не более) длине свеса и низкой вероятности возникновения ураганов данными нагрузками можно пренебречь. В регионах с сильными ветрами влияние данной нагрузки на кровлю учитывается при уклоне более 27°.
  • Требований производителей кровельных материалов. Оптимальный уклон для большинства видов варьируется от 20 до 45°.
  • Необходимости использования внутреннего пространства Чем круче уклон, тем меньше места остается под кровлей, но подъем должен быть достаточным для свободного перемещения.
  • Веса снежного покрова. Данный критерий имеет решающее влияние, при отсутствии возможности схода снега нагрузка на скаты увеличивается до полутонны на 1 м2 и более.

    В регионах с обильными снегопадами уклон скатов таких крыш составляет как минимум 40 °, лучше – 60 (именно при таком угле снеговой нагрузкой можно пренебречь, в остальных случаях она прибавляется с поправочным коэф. от 1 до 0,33).

Более подробно о расчете угла наклона скатной крыши можно прочитать здесь.

Расчет размеров конструкции крыши и необходимой длины стропила

Расчеты, связанные с шатровой крышей, это не только вычисление площади крыши или расчет карнизного свеса, о которых пойдет далее в этой статье. Сюда можно отнести  и выбор подходящих размеров крыши, а также определение необходимой длины стропильных ног.

Начнем с того, что все основные элементы стропильной системы, в которую входят сами стропила, а также различные опоры, подкосы и так далее, должны изготавливаться только из самых качественных пород древесины, в которой должны отсутствовать сучки.

Дерево должно быть полностью сухим, при этом не допустимо наличие каких-либо трещин.

Для шатровой крыши могут быть использованы разные виды стропил. В разных случаях используют разные стропила: составные и еще один вид, который называется — спаренный:

Составные — это две доски, которые раздвигаются на определенное расстояние, равное толщине вкладыша.

Спаренные — это такие стропила, между которыми не должно быть никаких просветов. Данные стропила очень часто применяются при установке кровли наряду с другими конструктивными элементами, такими как брусья и бревна.

У разных стропил, может быть и разное сечение. Такие различия обуславливаются следующими факторами:

  • размеры предполагаемого пролета;
  • предполагаемая снеговая нагрузка, которая будет воздействовать на кровлю;
  • необходимый шаг, с которым будут укладываться стропила;
  • важным также является угол наклона крыши.

Для составления правильных расчетов необходимо знать и основные параметры стропил, так как это очень важно для целостности и надежного функционирования всей кровли:

  • при длине ног стропил не более 3-х метров: шаг стропил  110 — 135 см, диаметр бревна 10 см, толщина доски 8, а ширина 10 см;
  • при длине ног стропил 3 — 4 метра: шаг стропил  140 — 170 см, диаметр бревна 15 см, толщина доски 9, а ширина 10 см;
  • при длине ног стропил 4 — 5 метра: шаг стропил  110 — 135 см, диаметр бревна 20 см, толщина доски 8, а ширина 20 см;
  • при длине ног стропил 5 – 6.5 метра: шаг стропил  110 — 140 см, диаметр бревна 24 см, толщина доски 12, а ширина 22 см;

Есть и другие правила применения тех или иных параметров.

Кроме того, помните о том, что сегодня в сети Интернет имеется очень широкий выбор специальных программ, которые помогут вам выполнить расчеты разных элементов конструкции стропил и сделать риск ошибки минимальным.

Размеры для  прогонов: бревно 16 см в диаметре или брус с сечением 10 х 5 см.

Размеры для изготовления мауэрлата: бревна 12 см в диаметре, брус с сечением 10 х 5 см.

Материал, который применяется для подкосов, стоек и ригелей: бревна 12 см в диаметре, брус с сечением10 х 5 см.

Угол от 40 и до 60° — это наиболее популярное значение угла наклона для шатровых крыш. Однако он зависит и от выбранного материала и может быть несколько другим.

Для черепицы угол наклона составит от 30 и до 60°.

Для асбестоцементных и листовых материалов он будет от 14 и до 60°.

Для рулонных материалов – от 8 и до 18°.
