Как сделать металлическую дверь собственноручно

Как изготовить металлическую дверь

Изготовление металлических дверей

Набор инструментов и материалов

1. Петли. Должны выдерживать вес будущей дверной конструкции.

1. Металлический уголок.

1. Сталь листовая (толщина 1,5 мм или свыше того).

1. Материал для обшивки.

1. Фурнитура (ручки, глазок, замки).

1. Сварочный аппарат.

1. Монтажная пена.

1. Электродрель.

1. Анкерные болты.

1. Плоское приспособление, подходящее для укладки заготовок (потребуется на этапе сборки, можно использовать сварочный стол).

1. Шлифовальная машинка (угловая).

Это не полный и не окончательный перечень, ведь многое будет зависеть от конкретного варианта дверной конструкции, что выбрал хозяин. Например, если будет устанавливаться входная дверь, потребуется материал большей толщины. А дверь типа «сэндвич» обладает своими особенностями: при сборе конструкции потребуется подготовить два стальных листа.

Как готовится каркас

Каркас полотна металлической двери

Этап первый. Замеряется дверной проём. По общим правилам, высота проёма — 2 м, ширина — в пределах от 0,6 м до 1 м. А чтобы не допустить погрешностей, когда будут сниматься размеры, желательно изначально убрать покрытие на стенках проёма.

Этап второй. Изготавливается дверная коробка. Данный элемент конструкции должен иметь такие габариты, чтобы при установке коробки оставался зазор 2 см между стенками проёма и самой коробкой. Этот зазор даст возможность откорректировать положение дверного полотна, когда будет осуществляться монтаж. Когда дверь окажется выравненной окончательно, щели можно будет заделать монтажной пеной.

Этап третий. С учетом размера коробки нарезают металлический уголок (размеры те же). Желательно использовать уголки, полки которых 5х2,5 см.

Распил уголков

Заготовки раскладывают на ровной плоскости в виде прямоугольника. Размер прямоугольника должен соответствовать параметрам дверной коробки. Дальше замеряют прямоугольник по диагоналям. Допустим, диагонали одинаковы по длине. Тогда фигура прямоугольная, так и должно быть.

Если же удастся выявить отклонения, их следует сразу исправить. Добившись правильных результатов, металлические уголки объединяют в общую конструкцию с помощью сварочного аппарата.

Как сделать полотно

Изготовление полотна металлической двери

1. Определяется, какие габариты рамы могут считаться оптимальными. Подбирается элемент таких размеров, чтобы между коробкой и ним образовывался зазор 1,5 см по ширине, а по высоте — 2 см.

1. Определяется нужная длина уголка, деталь отрезается. Уголок выкладывают на ровную плоскость, создавая прямоугольник. Раму сваривают.

1. Используя «болгарку», в металлическом профиле вырезают разъём. Это место потребуется для врезки замка (возможно, нескольких) в дверь.

1. Петлевой профиль приваривают:

• к навесным петлям;
• к коробке.

Промеряется промежуток, образовавшийся между петлями на коробке двери и на раме

Замеры должны совпадать, это очень важно. В противном случае, когда придет время навешивать полотно, проявятся проблемы

Придется значительную часть работы переделывать.

1. Рама укладывается в коробку.

1. Листовая сталь режится таким способом, чтобы полотно двери смогло перекрыть проём, предназначенный для него:

• в месте установки замка — на полтора сантиметра;
• с трех других сторон — на один сантиметр.

1. Вырезанный лист укладывается так, чтобы края коробки (верхний, нижний) выступали на 1 см. С той стороны, где монтируются навесы, лист выступает на 1,5 см. Со стороны, где врезаются замки, — на 0,5 см.

1. Коробка переворачивается. Тогда уложенный лист окажется внизу.

Внутри коробки станет располагаться рама. Зазоры между рамой и коробкой должны оставаться таких размеров:

• со стороны замка — 0,8 см;
• со стороны навесов — 0,7 см;
• вверху — 1 см;
• со стороны порога (низ двери) — 1 см.

1. Производится сваривание листа и рамы. Швы должны быть короткими — максимум 4 см. Расстояние между началами сварочных швов должно быть 20 см. Варить следует так: от центра и идти к краям.

Изготовление петель

Изготовление петель

Во-первых, изделие, уложенное на стол (на иное основание), приподнимают. С этой целью под дверную коробку укладывают трубы, обрезки профиля.

Во-вторых, изготавливаются сами петли. Для этого берется металлический прут, диаметр которого 2 см. Но лучше приобрести готовые петли в магазине. Их приваривают к дверной коробке и к полотну. Верхнюю секцию этого элемента фиксируют к листу, нижнюю — крепят к коробке.

В-третьих, когда петли закреплены, убирают прихватки. До этого момента они служили для крепления к дверной коробке листа.

В-четвертых, сварочные швы зачищаются.

Утепление металлической входной двери

Монтаж дверных петель и замка своими руками

Для монтажа двери необходимо сделать кромку из металла

Замок ставят на середине коробки по высоте блока. Отмечают его расположение и по широким бокам пропиливают болгаркой продольные выемки. В узких областях используют дрель для сверления по паре отверстий. После этого отламывают обозначенный участок с помощью молотка и зубила. Дальше сверлят отверстия для фиксации замка и замочной скважины. Не забывают про отверстия для установки декоративной замковой накладки. В коробке нужно изготовить ответные выемки для язычка.

Петли делают из стальных прутков диаметром 2 см, при этом входную и ответную часть из трубы подходящего сечения приваривают одновременно к створке и коробке.

Инструкция по установке навесов:

1. Полотно укладывают в коробку, между ними кладут прокладку (пару монет), чтобы остался промежуток 4 мм. Так идеально встанет уплотнитель, а двигающийся участок петли не будет тереть о лутку.
2. Сделать входную дверь лучше с навесами в собранном виде, чтобы оси трех петель совпадали полностью. Если условие не будет выполнено, створка будет открываться или закрываться под собственным весом. Другая неприятность будет в том, что при навеске полотна петли не смогут встать одновременно.
3. Лист располагают обрезанной стороной к петлям. Идеальной кромки получить не удается, поэтому ее прячут с бока навесов, где срез не будет бросаться в глаза.

Чистовая отделка

Обшивка дверей МДФ панелями – прекрасное решение для облагораживания. Плюсом данного отделочного материала является то, что возможно быстро облицевать устаревшее изделие. Эти панели представляют собой накладки, устанавливаемые на полотно.

МДФ панели существуют нескольких видов:

• Шпонированные. Их достоинством является экологичность, имитация под дерево, устойчивость к появлению трещин. Такой вид обшивки идеально подходит для многоквартирных домов;
• Ламинированные. Отличие таких панелей в недорогой стоимости, хорошей шумоизоляции и длительным срок эксплуатации;
• Антивандальные. Этот материал получается путем покрытия древесноволокнистого листа пластиком. Положительные стороны такой обшивки заключены в хорошей прочности, отсутствии повреждений и сопротивлению перепадам температур. Такой вид отделки идеален для наружной стороны двери. Единственный недостаток – весьма высокая цена.

Сборка лутки

На фото 1 обозначены ребра монтажного габарита. По ним меряется и варится лутка. Это будет размер на 2 – 4 сантиметра меньше дверного проема. По наличнику размет будет больше.

Поскольку очень сложно добиться изгиба на 90 градусов при изготовлении заготовок, скорее всего, потребуется некоторая предварительная рихтовка (лучше всего это делать резиновым молотком или через деревянную накладку, чтобы избежать местной деформации и вмятин). Проще всего будет собирать лутку следующим образом. Стояки лутки выкладываются на столе или ровной поверхности на расстоянии габаритного размера по монтажным ребрам, а далее на пороге и заготовке, из которой будет делаться косяк, делаются вырезы, повторяющие профиль стояков таким образом, чтобы опустив сверху вырезанный косяк и порог, они заняли свое место. При необходимости производится подгонка деталей так, чтобы зазоры между стояками и заготовками порога и косяка были минимальными.

Можно попробовать подогнать стояки и косяк путем реза под 45 градусов, но если гнутье профиля было не достаточно качественным, то этот рез необходимо делать на станке, чтобы профили срезов совпали. В противном случае после сваривания наличник может уйти из необходимой плоскости (для устранения этого дефекта потребуется дальнейшая подгонка, что необходимо предусмотреть, когда делаются заготовки стояков и косяка – их нужно сделать на несколько сантиметров длиннее, чем размер двери по наличнику).

На двери, у которой дверное полотно будет изготовлено из листа, это имеет принципиальное значение, поскольку не будет плотного прилегания. Если дверь будет иметь объемное дверное полотно, то выпирание наличника наружу может придать дополнительную красоту двери. В этом случае необходимо, чтобы это выпирание было одинаковым с обеих сторон. Однако если после сваривания наличник загнется в сторону стены, это испортит внешний вид двери

Поэтому правильной подгонке срезов (или ее разметке) следует уделить серьезное внимание. В случае сваривания косяка под 45 градусов, сначала делается подгонка косяка, чтобы иметь возможность «украсть» лишние сантиметры на подгонку среза

Когда срезы подогнаны, можно прихватить сваркой детали лутки в нескольких точках таким образом, чтобы была возможность некоторого изгиба в местах соединения на случай, когда диагонали изделия не будут совпадать. После выравнивания диагоналей и выставления прямых углов, желательно детали закрепить жестко, чтобы изделие не повело при сварке. Только после этого можно обваривать швы, но желательно это делать постепенно и симметрично относительно продольной оси двери, переходя от одного соединения к другому

Конечно, это немного неудобно и хочется полностью обварить одно соединение, прежде чем перейти к другому, но это принципиально важно для уменьшения деформаций

Важно помнить, что видимые поверхности необходимо шлифовать. Поэтому не стоит заваривать швы изнутри там, где дальнейшую обработку вести сложно

Фото 3. Сварка лутки.

Если вы сваривали косяк и стояки не под 45 градусов, то необходимо будет отрезать лишний металл на стояках, который будет мешать будущему монтажу лутки в дверной проем. При этом способе соединения на наличниках стояков сверху останется некоторая пустота, которую необходимо будет заварить в будущем. Эти маленькие детали можно будет изготовить из обрезков.

После того, как рамка лутки сварена, ее необходимо отрихтовать резиновым молотком, чтобы наличники были в одной плоскости или имели симметричную форму относительно вертикальной оси лутки (если они выпирают наружу).

Отверстия в лутке под ригеля и защелку замка

Теперь в навешенном вертикальном положении можно разметить будущие отверстия в лутке для ригелей и защелки замка. Для этого на торцы ригелей и защелки наносится немного солидола, затем поворотом ключа утапливается защелка, и дверь полностью закрывается (не забываем подложить прокладку между луткой и дверью в районе замка, символизирующую уплотнитель).

Отпускаем ключ и делаем поворот в другую сторону, чтобы ригеля сделали отметку на лутке. Снова отводим поворотом ключа защелку и открываем дверь. На лутке мы получили отметины, показывающие нам расположения будущих отверстий или прорезей.

Если на лутку будет устанавливаться приемная планка замка, то особой точности в высверливании отверстий или вырезании прорезей не требуется, поскольку планка перекроет неточности. Если же вы не захотите устанавливать приемную планку, то нужно будет хорошо постараться, чтобы отверстия в лутке совпали с ригелями и защелкой. Если же совпадения нет, то с внешней стороны (через лутку) можно определить, в каких местах необходимо доработать отверстия и сделать это круглым или плоским напильником.

После того, как отверстия подогнаны и есть возможность замкнуть дверь, на лутке в районе замка нужно приварить усилительную пластину (в которой предварительно будут также сделаны прорези под ригеля) и короб, который будет закрывать ригеля в полностью выдвинутом положении.

Фото 15. Этот короб защитит ригеля и замок от монтажной пены.

Если вы не делали этого по ходу изготовления двери и лутки, то теперь нужно зашлифовать все сварные швы сначала шлифовальным кругом, а затем полировочным (лепестковым).

Фото 16. Шлифовальный круг для шлифовки сварных соеденений.

Следует заполировать с лицевой стороны все точки, в которых делались прихватки изнутри к дверному полотну, поскольку в этих местах возможны некоторые выпирания металла.

Покраска двери и лутки

Перед покраской следует тщательно обезжирить все видимые поверхности и при необходимости зашпаклевать неровности сварных швов шпаклевкой по металлу. Места шпатлевания после высыхания шлифуются и обезжириваются.

Сначала необходимо нанести слой грунтовки и дать ему высохнуть. Желательно это делать пульверизатором, чтобы избежать подтеков. Дальнейшая обработка перед покраской будет зависеть от того, какая краска будет использоваться.

Замечание 4. Если дверь и лутка были покрашены порошковой краской, будьте особенно осторожны при транспортировке и дальнейших работах с дверью, чтобы не повредить покрытие, поскольку восстановить его крайне проблематично и очень дорого.

После окраски внутренности двери заполняем утеплителем. В нашем случае это пенопласт малой плотности толщиной 50 миллиметров. Его можно вырезать по месту кусками, повторяющими форму ячеек между ребрами жесткости и рамкой по периметру, и вставить в эти ячейки. Полочки внутренней стороны ребер жесткости будут придерживать пенопласт внутри рамки. Поскольку внутренность двери будет закрыта от взоров, особого старания эта процедура не требует.

Теперь осталось только сделать какую-то отделку внутренней стороны двери, чтобы придать ей приличный вид. Это может быть пластик, сайдинг, МДФ-панели или простой лист ДСП или оцинковки – здесь полная воля вашей фантазии. Прикрепить эту отделку можно к полочкам ребер жесткости и рамки. При желании можно закрыть торцы отделки Г-образным профилем, малая полочка которого будет прижимать отделку, а большая – крепиться к торцам рамки двери при помощи саморезов или заклепок.

Размер полочек профиля:

• малая – 15 – 20 миллиметров;
• большая: к толщине дверной рамки прибавляем толщину отделки двери и отнимаем пару миллиметров.

Г-образный профиль изготавливается из листового металла толщиной 0,8 миллиметра. Перед монтажом его также следует покрасить, но крепежные отверстия в Г-образном профиле и рамке двери стоит сделать еще до покраски. Между рамкой и Г-образным профилем желательно вложить пленочно-воздушный уплотнитель, который предотвратит их трение между собой и сохранит краску. Ваша дверь готова к установке!

Как установить входную дверь, и как выполнить отделку откосов после замены двери своими руками можно узнать, перейдя по представленным ссылкам.

Замеры и подготовка проема

Итак, старая входная дверь уже не соответствует своему назначению как по функциональности, так и по надежности. Необходимо приобрести и привезти в дом (квартиру) новую модель, которая выбирается и по внешнему виду, и по функциональным показателям, и по размерам.

Но перед тем как ехать в магазин, надо снять размеры дверного проема. Нужно добраться до его торцов, которые скрыты под наличниками слоем выравнивающего раствора и монтажной пены:

1. Наличники демонтируются, церемониться с ними не надо, в дальнейшем они уже не пригодятся.
2. Удаляется штукатурный слой.
3. Если при установке была использована монтажная пена, то и ее придется убрать.
4. Демонтируется порог.

Перед вами стоит входная дверь, и четко видны края лутки (так на профессиональном языке называется дверная коробка) и торцы проема. Между ними всегда есть зазор. Теперь надо замерить расстояния между противоположными торцами проема. Делать это надо как минимум в трех местах с равным расстоянием между замерами. Точно так же и с горизонтальным направлением. Из них выбираются самые малые величины, которые и берутся за основу размеров дверной коробки с отступлением в 1-2 см в меньшую сторону.

К примеру, если высота проема оказалась 2,12 м, то для выбора высоты лутки берется размер 2,1 м.

Принцип правильного снятия размеров с дверного проема

Надо отметить, что у разных производителей есть своя модельная линейка, в которой у каждой двери свои размерные параметры. Поэтому подгонять фактические габариты проема придется под стандартные дверные конструкции из конкретного модельного ряда.

Демонтаж лутки

Сложность демонтажа дверной лутки будет зависеть от того, из какого материала возведены стены дома

Если это газо-, пено- или керамзитобетон, то все демонтажные работы надо проводить с большой аккуратностью – важно не испортить хрупкую кладку, склонную к сколам

Снятие старой коробки с проема

В общем случае порядок действий такой:

1. дверное полотно снимается с петель;
2. коробка разрезается болгаркой или ножовкой на несколько частей.
3. фомкой или ломом демонтируются разрезанные куски.

Очистка дверного проема

Очистка заключается в том, чтобы удалить с торцов и прилегающих к ним участков старые крепежные элементы, хлипкую штукатурную смесь и, если есть, монтажную пену.

Старые металлические крепежные элементы удаляются болгаркой

Но если дом старый и входная дверь эксплуатировалась не один десяток лет, тогда необходимо проверить балку перекрытия, которая устанавливается над дверным проемом. Если ее качество оставляет желать лучшего, то стоит подумать над тем, как ее заменить. Своими руками эту ремонтную операцию лучше не проводить.

Обратите внимание и на участок снизу под порогом. Обычно в кирпичных домах, которые эксплуатируются давно, образуются широкие проемы, заполненные кирпичным рассыпным материалом, поэтому от этого мусора надо избавиться

Заделка трещин и пустот

Когда все дефекты дверного проема обнаружены, их надо заделать обычным цементно-песчаным раствором, который разводится в соотношении 1:3 (1 часть цемента на 3 части песка). Большие пустоты заполняются битым или цельным кирпичом и раствором. Мелкие – только цементной смесью, то же самое касается и трещин. Перед тем как заделывать последние, рекомендуется воспользоваться грунтовкой глубокого проникновения. Она не только скрепит между собой крупицы стенового материала, но и углубится в толщу бетона, сделав его более прочным.

Если необходимо выровнять большой участок, можно установить направляющие из досок, скрепив их струбциной

Выравнивать поверхности торцов дверного проема нет надобности. Можно поднять пол, залив стяжку, или выровнять место под порожком.

Монтаж входной металлической двери

Вот мы и освободили дверной проем от старой двери. Теперь можно начинать примерять новую дверь в проем. Для максимально точного и надежного крепления двери в проеме – нужно немного разобрать дверь. Снимаем полотно двери, и занимаемся установкой дверной коробки.

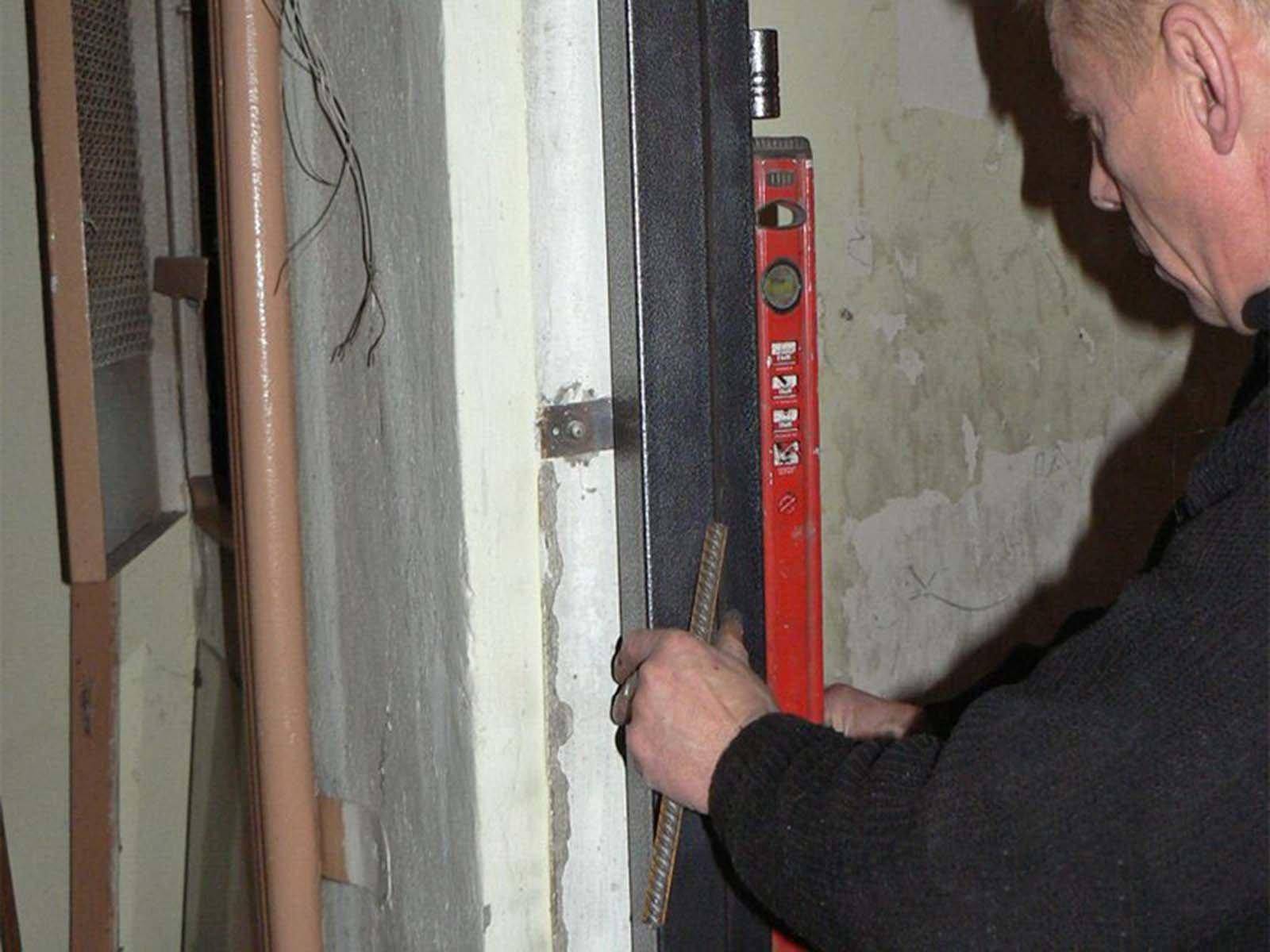

ШАГ 1: дверная коробка (лутка). В заранее подготовленный дверной проем помещаем дверную коробку. На данном этапе монтажа металлических дверей своими руками нельзя выпускать с рук строительный уровень. Если у вас его нет, то можно за 5 минут сделать самодельный строительный уровень. Регулировка рамки двери осуществляется деревянными клиновидными распорками.

ШАГ 2: крепление лутки. После выставления рамки в проеме переходим к её креплению. Для надежной фиксации дверной коробки нужно минимум 10 крепежных точек. Существует три типа крепления дверной коробки.

• За проушины
• Через полотно коробки
• Захватами

Самым популярным видом монтажа входных дверей является способ крепления анкерами за проушины. Перфоратором или дрелью с ударным механизмом через проушину сверлится отверстие глубиной 15см. Туда вставляют анкер и затягивают накидным или торцевым ключом. Нередко анкер заменяют металлическим штырем. Предварительно нужно заточить один край штыря, а второй наоборот – расплющить. Его забивают в отверстие до упора и приваривают к проушине.

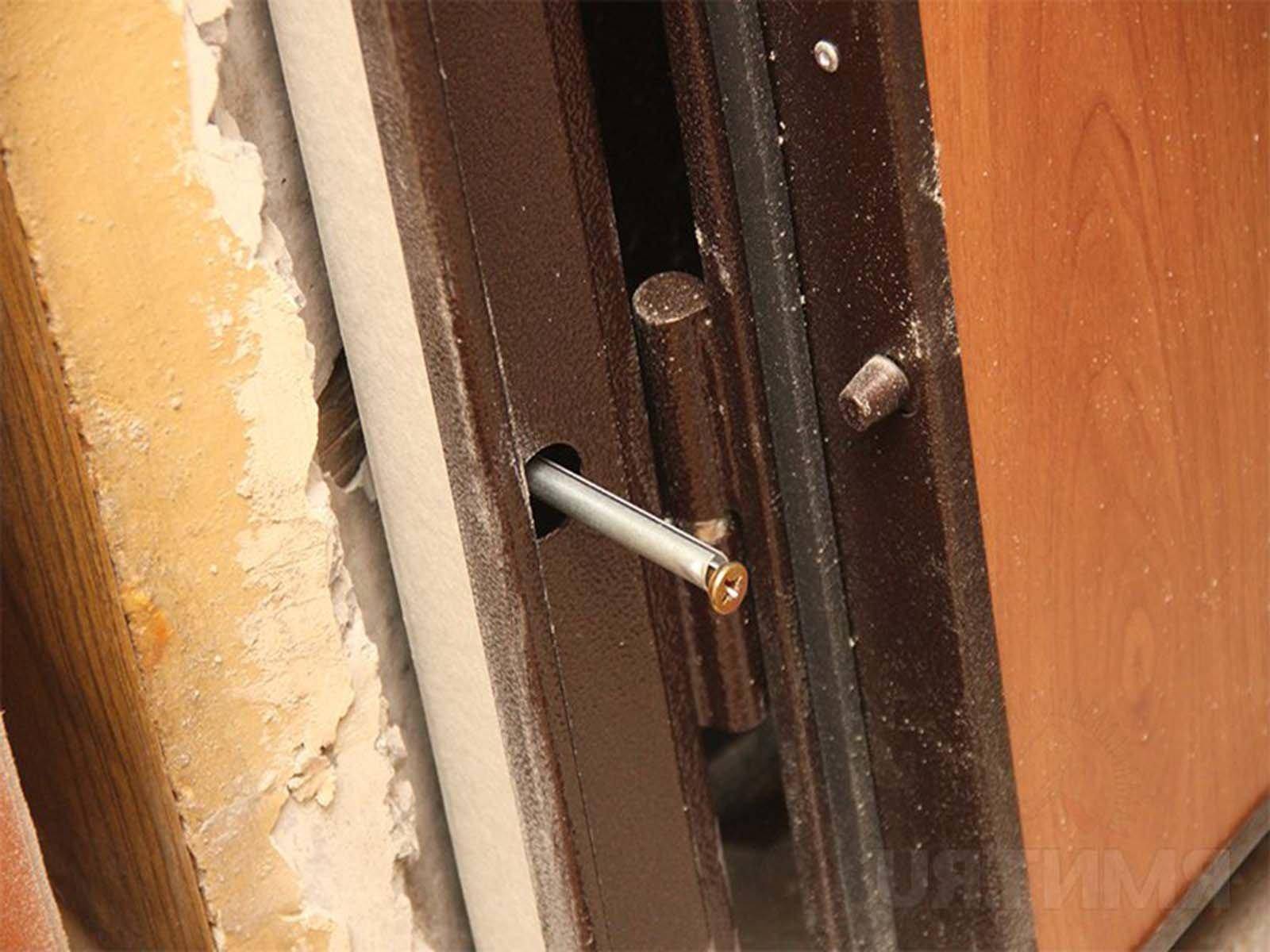

Также, монтаж входной металлической двери производится через полотно самой коробки. В ней имеются специальные сквозные отверстия, через которые необходимо пробурить перфоратором стену и закрепить анкерами. В этом случае анкер подтягивают только с помощью торцевого ключа.

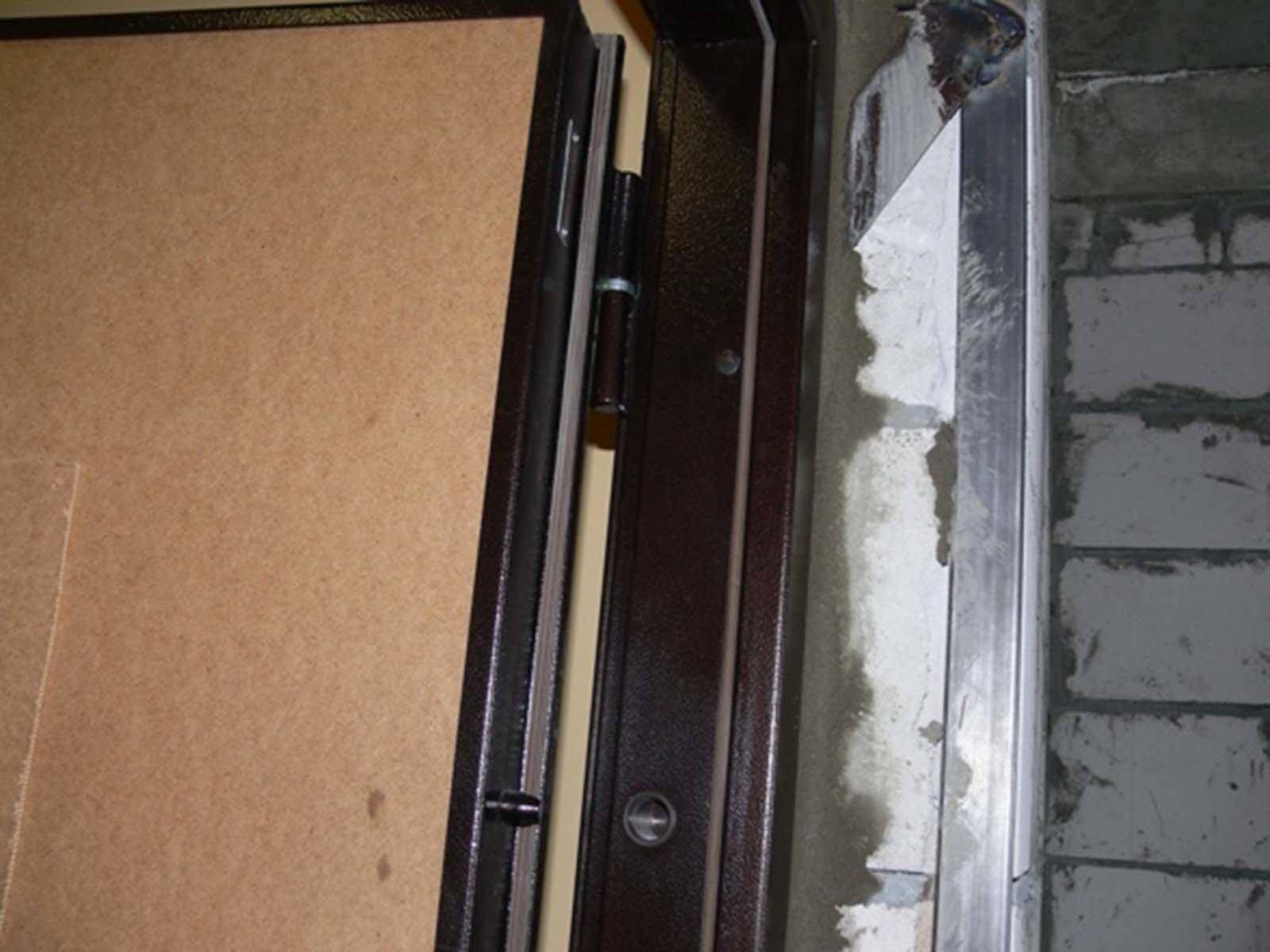

Крепление двери металлическими захватами – более сложный вариант установки. Его применяют при монтаже входных дверей в здании с монолитными стенами. Основным достоинством этого крепления является отсутствие необходимости бурить стену. С лицевой стороны дверь удерживают специальные наличники, а изнутри – металлические зацепы, которые приварены к внутренней части дверной коробки.

ШАГ 3: полотно. Ну вот, дверная коробка надежно стоит на своем месте. Пора уже навесить дверное полотно. Если ваши двери имеют неразборные петли, то сделать это вообще не составит никаких проблем. Установка входной двери своими руками – дело нелегкое. Чтобы упростить весь процесс монтажных работ — найдите человека, желающего вам помочь, и просто накиньте двери на петли. А если же двери оснащены разборными петлями, то тут сложнее. Мало того, что полотно нужно навесить, так плюс к этому нужно правильно отрегулировать петли, чтобы закрывание и открывание двери было мягким и четким.

После того, как двери стоят на своем законном месте, без проблем открываются и так же закрываются – переходим к заключительному этапу – окончательные работы по облагораживанию всей конструкции.

Видео: как установить дверную коробку межкомнатной двери своими руками

Для тех, кому нужно не только понимать процесс, но и наглядно видеть монтаж коробки, следует посмотреть ознакомительное видео. В нём автор даёт чёткую инструкцию, в которой объясняет все нюансы и сложности, связанные с установкой телескопической коробки.

Смотря видео-инструкцию можно понять, что подобная коробка легко собирается и монтируется к любому материалу (в том числе газобетону). Для этой процедуры не нужны дорогостоящие инструменты и материалы, достаточно следовать простым инструкциям и качественно выполнить работу.

Когда перед потребителем встаёт выбор о покупке евроблока или классической коробки, то стоит выбрать первый вариант и немного переплатив, получить качественную работу и эстетическое наслаждение.
