Как подключить и настроить бесконтактный выключатель света

Как подключить три розетки и один выключатель от коробки

Рассмотрим ещё один случай. Пусть нам требуется запитать от электрораспределительной коробки три розетки и один выключатель. Тогда лучше всего поступить так.

  1. Из коробки выводится один кабель с тремя жилами сечением по 2,5 мм. Такой размер для квартирных розеток нормируется в ПУЭ (Правилах Устройства Электроустановок).
  2. Затем провод подводится к первому гнезду для розетки и производится её установка. Процесс аналогичен подключению выключателя.
  3. Кабель протягивается дальше — к следующему стакану. Вновь устанавливается розетка. Наконец, процесс повторяется в третий раз. Причём, если проводка скрытая, то перфоратором предварительно проделываются каналы и гнёзда. Каждый раз в розетку заводят фазовый и нулевой провода в соответствующие контакты, а затем к этим же точкам параллельно подсоединяют такой же кабель, и он идёт дальше.
  4. На окончательном этапе выключатель подсоединяется к одной из розеток — там, где удобнее. При этом нужно помнить, что для освещения используют провода сечением 1,5 мм. И заземление применять необязательно.

Кабель для освещения порой выводят и сразу из коробки. Тогда получаются две отдельные линии — одна на розетки, вторая на освещение. Выключатель подсоединяется по первоначальной схеме, описанной в самом начале статьи.

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

(0 голосов, среднее: 0 из 5)

Для управления бытовыми электрическими источниками освещения используют различные приспособления, наиболее распространенным среди всех является выключатель. Это простое устройство, расположенное на стене и соединенное с проводами. Дизайн изделий отличается, но внутренняя принципиальная схема у одинарных моделей одинакова.

Попробуем разобраться, как подключить выключатель с одной клавишей, чтобы оперативно произвести ремонт.

Технические характеристики

Для примера разберем характеристики стандартного прибора по включению и выключению света по хлопку.

Данные устройства:

  1. Электропитание подается от стандартной сети с напряжением 220 Вольт.
  2. Максимальная общая мощность потребителей не превышает 300 Ватт.
  3. Разброс регулирования звука в рамках 30 – 150 децибел.
  4. Допустимый температурный режим: от 20 градусов ниже нуля до 40 градусов выше нуля.
  5. Класс защиты корпуса — IP30.

В сети применяются разнообразные светильники:

  1. Лампы накаливания и галогенные источники света.
  2. Энергосберегающие или люминесцентные лампочки.
  3. Светодиодные устройства.

Указанные характеристики соответствуют требованиям закона Российской Федерации под номером 261. Этот акт регулирует правила рационального использования электрической энергии.

Подключение

Разберем порядок подключения беспроводного устройства управления светом на примере Zamel RZB-04.

В комплектацию изделия включены такие компоненты:

  • двухканальный приемник радиосигналов;
  • двухканальный четырехрежимный выключатель;
  • фиксаторы для монтажа прибора (дюбели с саморезами, двусторонний скотч).

Приемник способен функционировать в одном из пяти режимов:

  1. Включение. При нажатии кнопки включается один или несколько источников света. Функция доступна на любой из возможных положений клавиш.
  2. Отключение. Активация функции также происходит нажатием на клавишу.
  3. Моностабильный режим. Освещение работает, только когда кнопка зажата. Как только клавишу отпускают, свет тухнет.
  4. Бистабильный режим. Включение и отключение света происходит попеременно — последовательными нажатиями на клавиши.
  5. Временный режим. После нажатия на клавишу освещение работает еще некоторое время. Функция полезна для осветительных приборов, работающих в подъездах, спальнях, протяженных коридорах.

Прежде чем приступать к подключению приемника, необходимо разобраться в схеме.

Совет! Если приемник нельзя вмонтировать в потолок, рекомендуется использовать для этой цели подрозетник или основание люстры.

Инструкция по подключению

Работу выполняем в таком порядке:

  1. Перед началом работы отключаем электричество (при помощи автомата) и проверяем сеть на отсутствие напряжения. После этого снимаем старый выключатель.
  2. Вначале подаем напряжение (подключают фазу и ноль). К выключателю направляем только фазу, но не ноль. Необходимо получить фазу, идущую неразрывно и постоянно подающую напряжение на приемник. Для этого включаем передатчик или соединяем проводники напрямую. Более предпочтителен второй вариант. Для создания неразрывной фазы соединяем ее с одним из проводников, идущих к осветительному прибору. Чтобы соединение было надежным, используем клеммники Wago.
  3. К контакту L подводим фазу. Пропускать провод через выключатель нет необходимости, так как прибор функционирует в постоянном режиме.
  4. К контакту N подключаем ноль. Провод забираем из распредкоробки.
  5. К клемме OUT1 подключаем фазовый провод, идущий к одному или нескольким осветительным приборам. Здесь понадобится нулевой провод, который берем из распределительный коробки или приемника (контакт N).
  6. К контакту OUT2 подводим фазовый провод, идущий ко второй группе ил одному прибору освещения. Нулевой провод берем там же, где и в случае с контактом OUT1.
  7. К контакту INT1 подводим импульсный передатчик. Этот выключатель при нажатии на клавишу передает только короткие сигналы. В результате срабатывания режим работы первой группы приборов освещения меняется. Эта особенность импульсного устройства позволяет управлять освещением с пульта ДУ или стационарного выключателя.
  8. К контакту INT2 подключаем импульсный выключатель для второй группы так же, как описано выше.
  9. Соединяем выключатель с приемником и подключаем электроэнергию.

Программирование и перепрограммирование системы

Определяемся с режимом функционирования системы. Обычно потребители выбирают стандартный вариант, предусматривающий перевод выключателя в верхнее положение для включения (выключение производится обратным движением).

Чтобы выполнить программирование, выполняем такие действия:

  1. С помощью отвертки нажимаем на кнопку PROG устройства ROP-2. Удерживаем отвертку до тех пор, пока не загорится красный диод.
  2. Коротким движением нажимаем на верхнюю часть кнопки беспроводного радиовыключателя. В результате загорится красный диод.
  3. Нажимаем на нижнюю часть выключателя, и снова зажигается световой диод.

Вторую клавишу перепрограммируем по такому же принципу, который описан выше. Отличие лишь в том, что действия осуществляются со второй еще неиспользованной клавишей.

Монтаж прибора

Для фиксации устройства в поставляемом комплекте имеется двусторонний скотч и дюбели с саморезами. Проще всего использовать скотч, поскольку в таком случае не понадобятся инструменты. Еще одно преимущество скотча — возможность сколько угодно раз менять расположение выключателя. Скотч разделен на четыре участка, каждый из которых наклеивается по периметру прибора.

Когда выключатель установлен, монтируем контрольную лампу. С ее помощью тестируем работоспособность системы. Для проверки переводим клавишу в верхнее положение — свет загорается. Нажимаем клавишу вниз — освещение отключается. На срабатывание выключателя указывает индикатор.

СПОСОБЫ УСТАНОВКИ И ПОДКЛЮЧЕНИЯ

Чтобы беспроводной радио выключатель света работал эффективно, нужно правильно подключить силовой блок в электрическую цепь осветительной сети. В процессе коммутации участвует только фазный проводник, поэтому достаточно в его разрыв последовательно подсоединить изделие.

Но таким способом подключается только одноканальный выключатель. Чтобы задействовать несколько каналов, необходимо соединить вход модуля с фазным проводом, а выходы – с проводами, направляющимися к потребителям.

Исходя из предложенной схемы, стоит продумать место установки силового блока. Самыми популярными, являются следующие способы монтажа:

  • в подрозетник старого выключателя – идеально подходит для одно- или двухканального устройства;
  • в распределительную коробку – дает возможность управлять светом в разных комнатах по нескольким радио каналам;
  • непосредственно в осветительном приборе, например, в потолочном основании (чаше) люстры – допускает подключение с распределением каналов на разные лампы для использования нескольких режимов.

Обычно радиус действия передатчика не превышает 25 метров, с учетом преодоления бетонных стен и предметов мебели

Поэтому важно, чтобы расстояние до приемного блока не превышало этого значения.. Выбор устройства: что нужно учесть.

Выбор устройства: что нужно учесть.

Современный рынок электротехнических товаров предлагает широкий выбор моделей разных производителей. Но чтобы выключатель беспроводной эффективно работал в конкретных условиях эксплуатации, следует внимательно изучить его технические характеристики.

У каждого изделия они разные и не всегда могут соответствовать для той или иной сферы применения

При подборе нужно обратить внимание на следующие параметры устройства:

  • на какое напряжение оно рассчитано – встречаются приборы предназначенные на напряжение 12 или 24 В, а для бытовых осветительных сетей оно должно быть – 220 В;
  • номинальная мощность – этот показатель важен для расчета нагрузки, допустимой для изделия, особенно при установке на мощные потребители;
  • количество полюсов – указывает, сколько линий освещения можно подключить;
  • типы светильников, которые можно запитать через устройство (лампы накаливания, люминесцентные, светодиодные, точечные светильники);
  • радиус действия пульта ДУ – играет не последнюю роль в функциональности выключателя.

Поскольку большинство моделей имеет приличную стоимость, то лучше производить покупку в официальной торговой точке и требовать предоставления сертификатов соответствия. Немаловажную роль играет и оформление гарантийных документов.

Сравнительный обзор некоторых моделей.

Беспроводные радиовыключатели света Feron TM75 относятся к бюджетной серии, но обладают хорошими характеристиками: пульт ДУ с 30-тиметровым радиусом действия. Силовой модуль, рассчитанный на напряжение 230 Вольт частотой 50 Гц, выдерживает максимальную мощность нагрузки до 1000 Вт на каждый канал, а их в наличии – 2.

Устройство имеет функцию включения с задержкой и способно взаимодействовать со всеми видами светильников, включая трековые.

Модель беспроводного выключателя с дистанционным управлением Inted-1CH. Максимально допустимая мощность потребителей составляет 900 Ватт. Передатчик имеет форму брелока, но способен передавать управляющий сигнал на расстояние до 100 м (при отсутствии препятствий).

Несмотря на достаточную мощность, корпус приемника не защищает объект от влаги, поэтому не рекомендуется к использованию вне помещений.

В заключении нужно отметить, что беспроводные выключатели света прочно заняли свою нишу в ряду электрической коммутационной аппаратуры, доказав свою высокую функциональность и эффективность в работе.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Двухпроводное подключение датчика движения

Первым делом
определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и
трехпроводными.

Сначала изучим простейшую двухпроводную схему.

Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:

автоматический выключатель для подачи питания 220В

распредкоробка

сам датчик

светильники

Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.

При этом связку “датчик – светильник”, лучше использовать на отдельном контуре, а не сажать его на общее освещение.

Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.

Далее протягиваете уже двухжильный провод до места установки датчика.

Где его лучше всего размещать?

Классический вариант для моделей устанавливаемых в подрозетник – на высоте 1,2-2,0м от уровня пола.

Не путайте
их с настенными устройствами, размещаемыми в проходных коридорах или подъездах
многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок,
недалеко от дверей.

Также
обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора
датчика

Еще их не
рекомендуется ставить над батареей или другими нагревательными приборами.

Далее,
кабель идущий на светильник, также заводим в распредкоробку. Внутри нее
соединяем все жилы в следующей последовательности.

Сначала
ноли. От кабеля питания – на кабель светильника.

Далее заземление,
если оно конечно есть.

А вот фазу с
автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу
от кабеля датчика, пускаем на светильник (L датчика).

Осталось
подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением
L, заводим на соответствующую клемму.

Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак “нагрузка”, как на рисунке внизу.

Осталось
спрятать в подрозетник весь механизм и установить декоративную рамку.

Далее на передней панели производим настройку. Для этого выкручиваете по порядку все “флажки”.

1 – переводите устройство в автоматический режим

2-выставляете порог чувствительности

Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.

3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора

На этом все.
Подаете напряжение и проверяете работу всей схемы.

Преимущества
подобной двухпроводной схемы и данных датчиков движения:

простота монтажа и подключения

возможность принудительного включения освещения без дополнительных выключателей света

универсальность

Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.

Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками.

Они начинают
мерцать, иногда очень даже сильно.

Способ коммутации проводов выключателя

Перед началом установки выключателя нужно знать, что внутренние крепления проводов в устройстве могут быть разными. Используется два способа коммутации.

Зажим винтового типа

Контакт винтового типа затягивается отверткой. Предварительно примерно 2 см провода очищается от изоляции, затем он располагается под клеммой и закрепляется

Крайне важно, чтобы под клеммой не осталось ни миллиметра изоляции, иначе она начнет оплавляться, что очень опасно

 Зажим винтового типа оптимально использовать для алюминиевых проводов, которые имеют свойство греться и деформироваться. Для возвращения работоспособности будет достаточно подкрутить контакт (+)

Такое соединение особенно хорошо использовать для алюминиевых проводов. Они в процессе эксплуатации нагреваются, что со временем приводит к деформации. Контакт в этом случае начинает греться и искрить.

Для решения проблемы будет достаточно подтянуть винт. Провода, зажатые между двумя плоскими контактными пластинами, «встанут на место» и устройство будет работать без нагрева и искрения.

Зажим невинтового типа

Представляет собой контакт с прижимной пластиной. Оснащается специальной кнопочкой, которая регулирует положение пластины. Провод зачищается от изоляции на 1 см, после чего вставляется в отверстие контакта и зажимается. Вся процедура проводится очень быстро и легко.

Невинтовой зажим предельно прост в монтаже, именно поэтому специалисты рекомендуют начинающим электрикам работать с клеммами такого типа

Конструкция клеммы обеспечивает высокую надежность получившегося соединения. Невинтовые зажимы лучше использовать для медной проводки.

Надо признать, что винтовые и невинтовые зажимы обеспечивают примерно одинаковые надежность и качество соединений. Однако в монтаже проще второй вариант. Именно его опытные специалисты рекомендуют использовать начинающим электрикам.

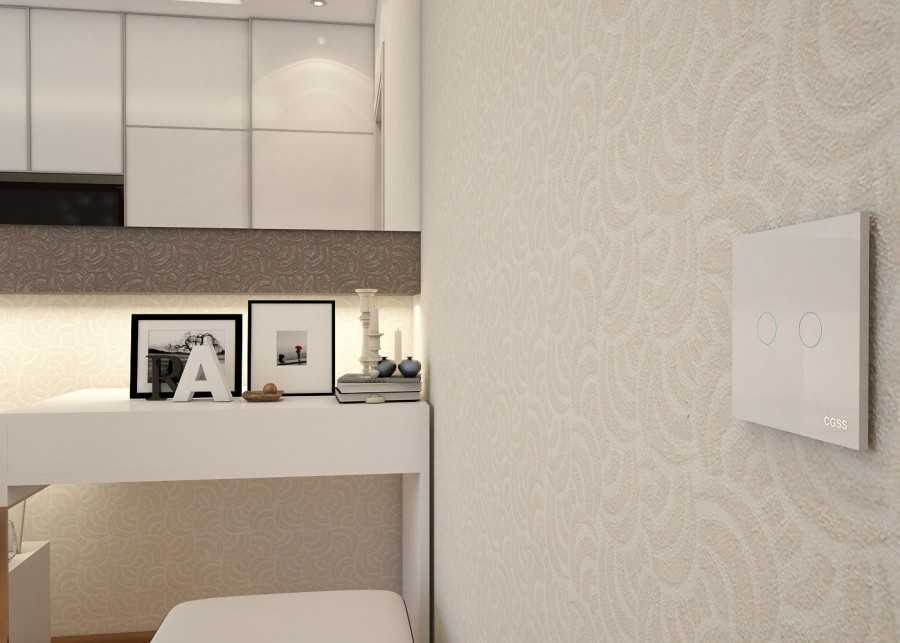

Устройство сенсорного выключателя

Честно сказать до недавнего времени я даже и не подозревал про существование таких интересных устройств управления осветительными приборами. Все началось с подработки на одном объекте, необходимо было завершить ремонт в двухкомнатной квартире и установить взамен устаревших новые розетки и выключатели. Но обычные электроустановочные изделия заказчика не устраивали. Ему хотелось чего-нибудь необычного, свежего и в стиле «Hi-tech».

Когда я копался в интернете и искал эксклюзивный варианты, набрел на сенсорный выключатель света компании Livolo. Это был отличный вариант взамен кнопочному выключателю (как выражался заказчик, «белый тумблер с кнопкой»). Согласовав с заказчиком, мы определились, что этот вариант ему нравится больше всего и очень хорошо подходит под интерьер помещения. После одобрения я заказал такую продукцию: 1) одноклавишный сенсорный выключатель света VL-C701R, 2) двухклавишный сенсорный выключатель света VL-C702R и 3) пульт управления к ним VL-RMT-02.

Выключатели и пульт управления к ним заказывал на торговой площадке Алиэкспресс. Их стоимость на момент заказа (декабрь 2016 г) с учетом доставки составляла: одноклавишный – 1372 руб., двухклавишный – 1670, пульт управления – 338 руб. Посылка из Китая шла 24 дня.

Для начала распакуем коробки с выключателями и посмотрим, в каком виде они доставлены. Все пришло в одной общей упаковке, так как заказ был сделан у одного продавца. Упаковка была немного помята, но все внутренности были целые.

Выключатели VL-C701R и VL-C702R поставляются каждый в своей упаковке. Сенсорная панель из каленого стекла упакована в отдельной от выключателя коробке. То есть всего получилось четыре упаковки: два выключателя и две панели к ним. В комплекте также идет пульт дистанционного управления освещением VL-RMT-02. Хочу еще отметить, что производитель предлагает широкую цветовую гамму сенсорных панелей, которые подойдут к любому дизайну квартиры. Мне больше понравился серый цвет, и я заказал стеклянную панель именно такого цвета.

Выключатели от Livolo собраны очень качественно и отвечают всем европейским стандартам на электротехническую продукцию. Корпус выключателя изготавливается из термостойких пластмасс, а закаленная стеклянная панель выдерживает температуру до 300 С.. Клеммы для подключения проводов выполнены из латуни.

Лицевая панель является сенсором, передающим сигналы на отключение или включение освещения на управляющий модуль. Сенсорная панель крепиться к выключателю защелками. Для установки панели на свое место преподносим ее к корпусу и легонько прижимаем до характерного звука.

Все сенсорные выключатели света имеет приятную для глаз светодиодную подсветку, изменяющую свой цвет в зависимости от состояния выключателя. При отключенном положении выключателя подсветка светиться синим цветом, а при включенном положении – красным.

Для включения или отключения достаточно коснуться пальцем сенсора в выделенной области (обведенной окружности). Цепь освещения коммутируется электромагнитным реле, поэтому при изменении состояния выключателя можно услышать легкий щелчок.

Сенсорный выключатель оснащен защитой от обрыва цепи. Когда может возникнуть режим? Самый банальный это перегорание ламы или отключение автоматического выключателя в щитке, либо исчезновении напряжения электрической сети. При возникновении такой ситуации, выключатель автоматически переходит в режим «отключено» и остается в нем даже при возобновлении электропитания. После устранения неисправности, выключатель можно включить в обычном режиме, касанием панели или при помощи пульта управления.

Данные модели выключателей имеют встроенный радио модуль, для дистанционного управления. Управление осуществляется однократным нажатием на кнопку пульта управления. Пульт управления позволяет управлять выключателем на расстоянии до 30 метров из любой комнаты в доме (не обязательно в прямой видимости прибора). Пульт работает от батарейки 12 Вольт, которая в стоимость не входит.

Особенности подключения своими руками

Установить выключатель для бытового использования, функционирующий бесконтактно, можно самостоятельно. Что касается моделей для управления током нагрузки на производстве, то здесь монтажом разрешено заниматься лишь сотруднику, имеющему допуск к конкретному оборудованию.

Перед подключением следует обратить внимание на следующие моменты:

для функционирования ВБ требуется питание, но его нельзя подключать напрямую, если изделие относится к двухпроводному типу;
у источника питания, использующегося для бесконтактного датчика, напряжение должно соответствовать параметрам, указанным в паспорте выключателя;
при затягивании крепежей важно не перетянуть гайки.

В руководстве должна быть схема подключения, которой нужно следовать, а также способ установки конкретной модели.

Сначала выполняется механический тип монтажа – используя крепежи, если нужно, то стопорные гайки, для присоединения прибора.

Когда все надежно зафиксировано, то пора приступать ко второму этапу – электрическому подключению.

При работе с электросетью важно не забыть отключить питание на квартирном щитке, чтобы обезопасить себя. Затем провод ВБ подсоединяется одним из способов, предусмотренных ГОСТом

Его тип зависит от модификации.

Чаще всего для бытового использования покупают датчик, управляющий работой люстры. Поэтому последний этап – размещение приспособления в корпусе осветительного изделия. При необходимости выполняют регулировку и настройку времени отклика, активного расстояния, на котором будет срабатывать устройство.

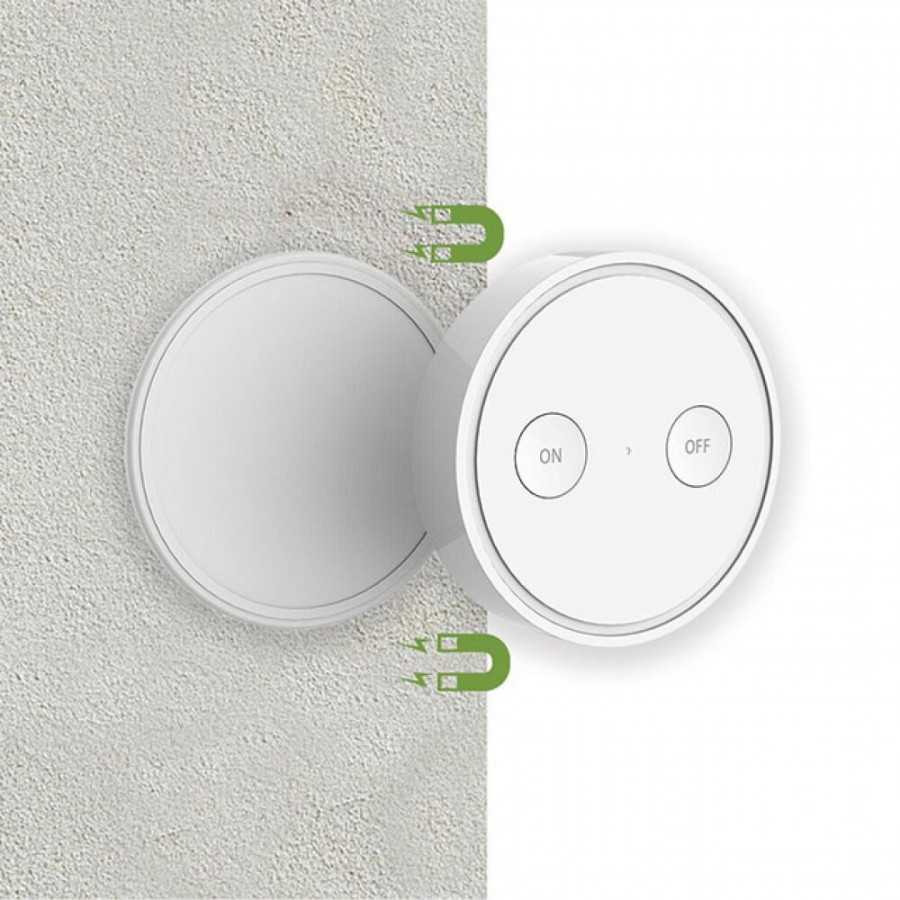

Беспроводные выключатели света

Неудивительными сегодня являются и беспроводные выключатели света. Главным их преимуществом является то, что вам не придется долбить стены каждый раз, включая свет, следовательно, у вас не будет засаленных кругов на обоях.

Также его можно установить в абсолютно любом месте вашего дома или квартиры, практически не испортив дизайна стены. Он охватывает большие участки и способен контролировать весь дом.

Само по себе устройство небольшого размера, закладывать его можно в сам осветительный прибор. Беспроводных выключателей достаточно немного, они подразделяются лишь на три признака: сколькими светильниками они могут управлять, способ управления и возможность регулировки осветительными приборами. Главная его особенность – легкая установка, не требующая сил профессионала.

Что предлагает рынок

Цокольный патрон с дистанционным подключением

В продаже можно найти бюджетные модели, радиус действия которых не превышает 30 м, а также продвинутые устройства с различными дополнительными возможностями:

  • задержка включения;
  • большое количество каналов;
  • сенсорное управление;
  • возможность подключения к смартфону или планшету.

Можно выбирать устройства по марке производителя, что обойдется дороже, особенно при покупке импортных изделий. Плюс в том, что есть множество дизайнерских решений.

Качество пайки также может быть сомнительным, если покупать дешевую китайскую продукцию. К сожалению, это можно определить только при десятикратном увеличении места пайки. В остальном придется ориентироваться на количество отказов системы.

По стоимости изделия бывают от 400 до 5000 рублей. В первом случае это будут выключатели китайского производства, во втором – европейского качества.

Дистанционные выключатели

На что нужно обратить внимание при покупке:

  • Тип осветительных приборов и используемых в них ламп.
  • Число каналов, необходимое для подключения всех электрических приборов. Пульт управления должен быть рассчитан на определенное количество каналов.
  • Рабочее напряжение.
  • Максимальная нагрузка на предохранитель. Устройство работает без трансформатора, поэтому может сгореть при превышении напряжения.
  • Радиус действия – определяется размером помещения и близлежащих территорий, если это частный дом.
  • Рабочее напряжение.
  • Размеры силового блока и выключателя.
  • Номинальный ток.
  • Комплектация прибора. Обычно в нее не входит батарейка.

Принцип работы выключателя

Каждый человек знает для чего предназначен это приспособление. Если рассматривать более подробно, то можно сказать, что выключатели – это электротехнические устройства, которые осуществляют функции по контролю за освещением, которое происходит за счет замыканий и размыканий электрических цепей.

Подробно рассмотрим функционирование выключателя:

  • В конструкции данного прибора предусмотрено наличие специальных клавиш, которые отвечают за управление подвижными контактами.
  • Каждый подвижный контакт осуществляет функции по замыканию или размыканию цепей. Это происходит за счет соединения подвижного контакта с неподвижным.
  • Также в конструкциях предусмотрено наличие специальных клемм, с которыми соединяются электропровода.
  • Некоторые производители могут добавлять в конструкции некоторые детали декора. Например, подключение выключателей с элементами подсветки довольно популярно среди потребителей.

Следует понимать, что этот прибор обладает высокой группой опасности, ведь он работает с напряжением в двести двадцать вольт, что очень опасно для жизни и здоровья человека.

Как подключить регулятор

Подключение выключателя света легко осуществляется своими руками, если есть схема питания квартиры и проект необходимого присоединения. В зависимости от типа устройства, принципа работы и конструктивного исполнения может изменяться принцип монтажа.

Рассмотрим, как подключить двухклавишный выключатель света Legrand (схема подойдет и для трехклавишного):

  1. Двухклавишный переключатель представляет собой два одноклавишных, поэтому поставить такой регулятор света не составит труда. На панели любой модели производителем публикуются обозначения контактов и принцип их расположения. Иногда также указываются цвета проводов;
  2. Общий контакт, необходимый для подключения питания, обязательно располагается снизу. Таким образом, Вы имеет два контакта, которые будут отведены к светильникам и один – который будет производить подключение к общей сети электрического тока;
  3. Любой импульсный и контактный прибор должен создавать разрыв в фазе. Это гарантирует безопасность при проведении определенных работ после выключения света;
  4. В большинстве случаев, двух- и трехклавишный прибор устанавливается при помощи распределительной коробки. В ней нужно соединить провода нуля обоих светильников между собой. Положение общего провода не меняется и к нему подводится кабель питания;
  5. У выключателя также есть два фазных провода, которые нужны для замыкания и размыкания цепи. В большинстве случаев, они отличаются цветом друг от друга. Подключение производится так: один кабель подводится к сетевому, а другой к первому;
  6. Правильное расположение проводов также позволит Вам осуществить подключение групп светильников к такому выключателю, так часто подсоединяются люстры с 5, 6 и более лампами.

На любой выключатель света нужно будет установить также провод заземления, иначе Вы не сможете при необходимости безопасно провести ремонт или даже разобрать устройство. Если Вы хотите установить модель с управлением таймером или другим датчиком, то нужно внимательно прочитать инструкцию производителя и изучить контактную схему.

Нужно помнить, что разобрать, отремонтировать и сделать выключатель света можно только при выключении питания квартиры или дома (замена любого электрического устройства требует полного выключения защитного автомата).

Виды беспроводных выключателей


Сенсорный беспроводной выключатель Беспроводные выключатели для света классифицируются по нескольким параметрам.

По способу управления существуют модели:

  • с контролем системы освещения механическими кнопками;
  • с сенсорным управлением: коммутация осуществляется пальцами, человеческое тело изменяет электростатическое поле конденсатора, что запускает коммутационную схему; сенсорные модели рассчитаны на 100 тыс. циклов;
  • с двухкнопочным пультом ДУ: на выключатель после удерживания кнопки в течение 0,1-1 сек подаются цифровые сигналы, одна кнопка предназначена для включения и регулировки яркости, вторая – для отключения и понижения интенсивности света;
  • с Wi-Fi-датчиками: принцип работы – появление импульса после команды с удаленного устройства, частота сигнала составляет 2,4-5 ГГц.

Также классификация производится:

  • По количеству каналов в системе. Дистанционный прибор может управлять от 1 до 8 группами светильников вне зависимости от количества лампочек. Многоканальный гаджет позволяет регулировать освещение в квартире или доме, но запоминает адрес «своего» битрейта, т.е. пульта.
  • По наличию диммера. Плавная регулировка в бюджетных моделях отсутствует. Умные выключатели с диммерами могут отключать и активировать лампочки, регулировать интенсивность и яркость светового потока.

Устройство и принцип работы

Беспроводной выключатель конструктивно состоит из двух элементов:

  • передатчик сигнала;
  • приемник.

Вместе они обеспечивают удаленное управление системой освещения.

Схема подключения беспроводного переключателя проста:

  • в выбранном месте устанавливается передатчик;
  • приемник с реле размещается в источнике света или рядом с ним;
  • на вход заводится питание с домашней электросети, на выход подключается нагрузка.

Приемник

Принимающая часть представляет собой подключаемое «по воздуху» реле. Когда на приемник приходит команда, реле срабатывает и замыкает контакты, включая свет. Отключение происходит по другой соответствующей команде.

На плате имеются две группы контактов — вход и выход. Первый обычно обозначен словом Input, второй — Output. Эта подсказка дается во избежание некорректного присоединения. Сама плата по размерам не больше спичечного коробка и легко прячется в корпусе люстры или светильника.

Установка реле выполняется максимально близко от лампы или иного осветительного прибора, но обязательно в пределах «видимости» сигнала с передатчика. В то же время такие гаджеты иногда ставятся прямо в распределительную коробку, при наличии технической возможности.

Управление осуществляется с пульта, компьютера, планшета или смартфона через поддерживаемый протокол беспроводной связи.

Передатчик

Это устройство должно быть мобильным, поэтому большинство передатчиков работают на автономных источниках электропитания — батарейках и аккумуляторах, или имеют кинетические генераторы для преобразования импульса нажатия клавиш в ток.

Важный параметр — зона охвата. Она зависит от используемой технологии и конфигурация помещения. У недорогих образцов радиус действия находится в пределах 20–50 метров, а продвинутые способны «пробивать» радиус до 350 м. Но и стоят они существенно дороже, предназначаясь для больших домов и прочих помещений со значительной площадью.

В продаже встречаются предназначенные для «умных домов» модели, умеющие не просто включать-выключать свет, но и менять уровень освещенности. Для этого их оснащают специальным регулятором — диммером. Он контролирует подачу мощности на осветительный прибор, изменяя яркость ослаблением или усилением мощности. Диммеры эффективно взаимодействуют и с современными светодиодными лампами, и с классическими накаливания.

Заключение

Беспроводной переключатель света — удобное и функциональное устройство. В «проводную эру» существовали и воплощались проекты реализации проходных и перекрестных схем, но они требовали прокладки дополнительной проводки, а в случае с уже отделанным помещением — демонтажа отделки и долгих работ.

С появлением дешевых технологий передачи сигналов «по воздуху» эта проблема устранена: один прибор без проводов способен заменить до нескольких десятков своих классических предшественников. При этом самые «умные» модели управляют множеством сопряженных источников света и их группами, умеют мониторить нагрузку, самостоятельно отключаться при ее превышении и передавать владельцу информацию о потребленных киловаттах. Такой аксессуар весьма удобен и станет незаменимым помощником, облегчающим ежедневные задачи и делающим жизнь более комфортной.

В подборе следует руководствоваться:

  • конфигурацией помещения;
  • количеством и типом источников света;
  • желаемыми функциями (выключатели света с пультом дистанционного управления, диммером и так далее);
  • требованиями к дизайну;
  • ресурсом устройства;
  • технологиями связи;
  • бюджетом на покупку;
  • наличием гарантии и сервисных центров.

Анализ этих параметров поможет выбрать правильный прибор.

Тем, кто уже обладает системой «умный дом» или только планирует создание таковой, стоит подбирать гаджеты с возможностью интеграции в будущую смарт-экосистему.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
