Особенности конструкции мобильных газгольдеров

Устройство передвижных механизмов

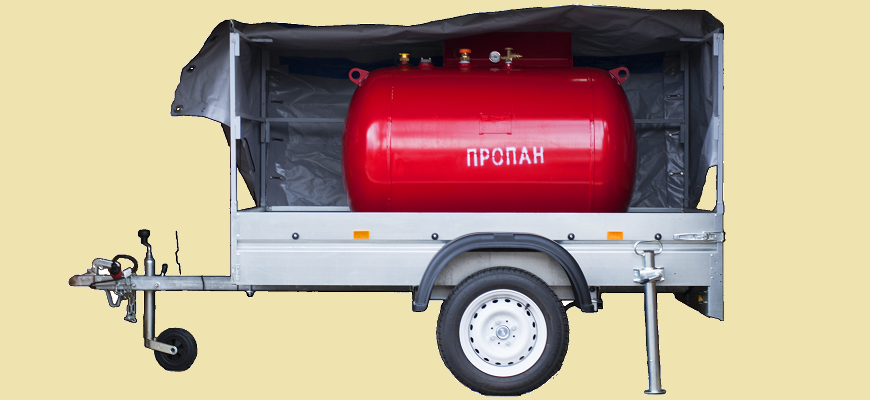

Мобильное хранилище для газа представляет собой резервуар, установленный на колесных прицепах. В зависимости от размеров емкости они могут быть одноосными или двухосными. Сама емкость непосредственно находится и крепится внутри каркаса, выполненного из оцинкованной стали.

В этом видео вы узнаете, как установить газгольдер

Роль крыши в этом случае выполняет тент из поливинилхлорида, натянутый на каркас. В комплектацию также входят разборные технологические соединения и гофрированные патрубки для подключения газопроводов.

На рабочем месте прицеп устанавливается на четыре балансирные стойки, чтобы избежать каких-либо перемещений. Передвижные хранилища бывают нескольких видов:

  1. Конструкции, не обладающие дополнительным обогревом емкости, которые используют преимущественно в южных регионах.
  2. Мобильные газгольдеры на прицепе с электроподогревом, работающим от сети 220 В. Такие конструкции можно использовать круглый год в любых регионах.
  3. Устройства, обладающие автономной котельной для обогрева емкости в зимний период. Преимуществом такой модели является отсутствие зависимости от электроэнергии. В целях безопасной эксплуатации мини-котел оборудован защитной автоматикой, не допускающей перегрева емкости.

Это интересно: разновидности газгольдеров и их заправка.

Как заправить газгольдер

Современные газовые хранилища заправляются от 1 до 3 раз в год в зависимости от емкости цистерны и расхода газовой смеси. Сам процесс заправки газгольдера можно условно разделить на 3 основных этапа.

Выбор сезона для заправки. Прежде всего нужно правильно выбрать время для проведения заправки. С февраля по июль использование газа в бытовых целях заметно снижается, что приводит к снижению как самой газовой смеси, так и ее доставки. Однако, следует помнить, что состав пропан-бутановой смеси в теплое и холодное время года может быть различным.

Если пик потребления приходится на холодное время года, целесообразно использовать «зимние» смеси которые лучше испаряются. Если пропан-бутановая смесь не используется для обеспечения работы отопительной системы, заправлять хранилище лучше летом.

Подготовка к заправке. Чтобы не столкнуться с прекращением подачи газа необходимо своевременно позаботиться о заправке газгольдера. Оптимальным вариантом будет заправка цистерны при наличии в ней 25-30% пропан-бутановой смеси.

Прежде чем приступить к заправке следует зафиксировать показания счетчика чтобы контролировать количество закачанной газовой смеси. Длительность заправки составляет от 30 до 60 мин, в зависимости от емкости цистерны. В это время категорически запрещается курить, пользоваться открытым огнем и любым другим способом нарушать правила техники пожарной безопасности, особенно вблизи заправочной горловины.

Заправка. При заправке цистерны необходимо неукоснительно соблюдать ряд правил, несоблюдение которых может вызвать различные аварии и привести к выходу из строя дорогостоящего оборудования:

  • заполнять емкость следует не более чем на 85%. Оставшиеся 15% объема используются для компенсации расширения газовой смеси;
  • производить заправку хранилища можно только утром или днем;
  • заправку должны производить не менее двух человек;
  • прежде чем приступить к заправке следует зафиксировать автоцистерну с помощью стояночного тормоза и деревянных упоров и необходимо заглушить двигатель;
  • перед началом заправки необходимо убедиться в надежности крепления сливного шланга. Для этих целей используются специальные хомуты, имеющиеся у заправщика или водителя автоцистерны. Применение подручных средств категорически запрещается;
  • к процессу заправки лица имеющие соответствующий уровень допуска и специальную экипировку;

Заправка газгольдера может осуществляться 4 различными методами:

  1. Самотеком;
  2. Методом увеличения давления в автоцистерне за счет применения компрессорной установки;
  3. Методом увеличения давления в автоцистерне за счет нагрева газовой смеси;
  4. Методом перекачки газовой смеси с помощью специального насоса.

Владелец участка должен тщательно контролировать работу операторов. При обнаружении каких-либо нарушений, процесс заправки необходимо немедленно нужно остановить.

Видео описание

Подробнее об автономной газификации смотрите на видео: Если вы хотите купить мобильный газгольдер, цена его будет значительно дешевле обычного, к тому же не потребуется установка на участке.

Как рассчитать объем бака для частного дома

Больше, не значит лучше, поэтому рассчитать объем резервуара для газа нужно правильно. Это делается, исходя их технической характеристики отопительного котла, площади дома, а также количества варочных поверхностей.

Горизонтальные газгольдеры выбирается с запасом 15% от расчетных показателей потребления, а вертикальные с запасом 10%.

Правильный расчет объема бака позволяет выбрать подходящий газгольдер для частного дома, цены ведь на них в основном зависят от объема, а это значит, что вы не переплатите деньги за лишний и ненужный объем резервуара.


Схема установки газгольдера для отопления частного дома Источник resant.ru

Стоимость газгольдера и его установки

Выбирая газгольдеры для частного дома, цены в Московской области можно пересматривать долго, поскольку они зависят как от компании-производителя, так и от объема непосредственно резервуара. На первый взгляд все просто: чем больше резервуар, тем выше цена, но экономическая выгода от маленьких хранилищ иногда обманчива. Ведь небольшой резервуар требуется чаще заправлять, а это дополнительные расходы на доставку газа. Поэтому выбирать следует газгольдер, предварительно рассчитав нужный для отопления дома объем резервуара.

Если вы уже выбрали и купили газгольдер, стоимость установки конкретно для вас рассчитает специалист, приехавший на место проведения работ. Обычно, цены разнятся в зависимости от удаленности участка от города, где будет проводиться установка, размеров резервуара и его типа, а также длины прокладывания газопровода. Стоимость установки может разниться от 40 000 до 100 тысяч рублей. Сюда входит все (земельные и монтажные работы, железобетонная плита, комплект материалов, доставка), кроме стоимости самого газгольдера.


Установка двух газгольдеров для отопления частного дома Источник svoigaz.ru

Главные составляющие проекта газификации

Не любое место на участке подходит для установки резервуара с пропан-бутаном. Чтобы все условия были соблюдены, он должен иметь соответствующие размеры. Главное, к резервуару нужен свободный подъезд, иначе становится невозможной его заправка и обслуживание.


При выборе места под газгольдер следует учесть, что автозаправщик имеет шланг длиной не более 24 м. В соответствии со СНИПом от периметра своего домовладения нужно отступить около 2,5 м, а если имеется источник водозабора, то нормой предусмотрено расстояние до него 5 м

Все коммуникации допустимо прокладывать только под землей. Сама емкость не должна находиться под проездом или другой дорогой.

Оптимальное расстояние от дороги до резервуара — 5 м. От построек хозяйственного предназначения на своем участке следует отступить минимум 8 м. До фундамента дома —10 м, а от дома соседа — 20 м. Табличка с заводскими данными должна находиться в поле зрения. Правила выбора места для расположения резервуара под газ приведены в статье, посвященной указанному вопросу.

Разрешатся, чтобы установленный резервуар возвышался над землей максимум на 0,6 м. Его обязательно нужно заземлить, а если на участке присутствуют статическое напряжение, необходимы меры по защите от электрохимической коррозии.

В плане автономная газификация состоит из резервуара, изготовленного и прошедшего все этапы испытаний в заводских условиях, регуляторов давления, защиты, газопровода. Защита представляет собой электроды из магния, находящейся на расстоянии около 0,35 м от емкости. Предназначение конденсатосборника — сбор жидкого бутана, который затем испаряется сам по себе.

Газопровод собирают из напорных полиэтиленовых труб. Прокладывают газопровод до ввода в дом, смонтированного из металлических труб и оснащенного запорным вентилем, и компенсатором сильфонного типа. Внутренний трубопровод укомплектовывают термозапорными клапанами.

Для погружения газгольдера подготавливают приямок, на дне которого устраивают подушку из песка и гравия. Далее, заливают монолитное основание высотой не менее 160 мм. Без этого агрегат могут выдавить из приямка грунтовые воды. Иногда резервуар сразу закрепляют на готовой железобетонной плите, а затем все вместе опускают в приямок.

После крепления резервуара покрывают специальной смазкой, предохраняющей металл от коррозии. Следующий этап — устройство анодно-катодной защиты. После этого укладывают газопровод, засыпают его и приямок грунтом.

Расчет параметров модели

Перед тем, как принять окончательное решение о покупке газгольдера, следует определиться с конкретными характеристиками. Для этого в первую очередь оценивается средний расход газа. Если раньше использовались баллоны, то среднемесячный показатель их объема умножается на 12. Далее площадь коттеджа или дома делится на 10 (примерная мощность котла в кВт). Если площадь составляет 120 м2, то получится целевая котельная установка на 12 кВт. Соответственно, нужно выбирать газгольдера для дома с объемом, способным обслужить отопительный агрегат указанной мощности, при этом поддерживая запас на несколько месяцев или лет вперед (к примеру, с потреблением на 500 л в год). Здесь же просчитывается и оптимальная частота заправки емкости с точки зрения финансовой экономии и технической возможности.

Меры безопасности при установке, эксплуатации газового оборудования

Все рабочие процессы должны выполняться в строгом соответствии правилам пожарной безопасности. Регулируют монтажные работы следующие нормативы:

  • ФЗ №123-ФЗ;
  • ГОСТ 5172-63;
  • СП 62.13330.2011, 8 раздел;
  • СП 43.13330.2012, пункт 6.2;
  • ГОСТ 20448-2018.

Ключевые требования к монтажу резервуара:

  1. Удаленность от жилого здания при подземном размещении – 10 м, при наземном – 20 м.
  2. Удаленность от инженерных сетей, других построек на участке – 2 м.
  3. При наземном монтаже следует продумать теплоизоляцию емкости, чтобы пропан-бутан внутри нее не замерзал в зимнее время.
  4. Попадание солнечного света на резервуар должно быть минимальным.
  5. Средняя глубина, ширина ямы под емкость – 2 м. Длина определяется индивидуально – от размера цистерны.
  6. Дно ямы нужно засыпать слоем песчаной подушки или залить монолитную плиту для удобства фиксации резервуара тросами и болтами.
  7. Зафиксированный в котловане газгольдер надо засыпать песком. Он не будет удерживать воду, почва рядом не замерзнет. Сверху насыпается слой почвы.
  8. Участок, засыпанный землей, сверху газгольдера нельзя бетонировать или укладывать плиткой. К нему должен быть свободный доступ, чтобы всегда можно было проверить состояние резервуара при обслуживании или для ремонта.

Установка газгольдера своими руками запрещена.

Факторы влияющие на расход газа

Газгольлдер имеет вид объемного резервуара, который заполняется сжиженным углеводородным газом (СУГ). Это смесь двух газов — пропана и бутана.


Автономные схемы отопления с отбором газа из газгольдера и газовым котлом в системе стали современной альтернативой обогреву домов от твердотопливных или дизельных котлов

Хранение газа именно в таких резервуарах, с дальнейшим его использованием для отопления дома, может быть обусловлено следующими факторами:

  • отсутствие возможности врезки в магистральную газовую трубу или высокая стоимость такого подключения;
  • постоянные и нерешаемые газовыми службами проблемы с давлением газа в центральном трубопроводе.

Для нормального функционирования большинства газовых котлов давление газа в трубопроводе должно составлять не менее 35 мбар. Эта норма часто не выдерживается в магистральных газопроводах и составляет всего лишь от 8 до 22 мбар.

Для определения объема сжиженного газа в резервуаре существуют механические уровнемеры или более современные дистанционные системы телеметрии. Такое оборудование может поставляться в комплекте с резервуаром или приобретается отдельно. Усредненный среднесуточный расход газа можно определить и по разности показаний газового счетчика, при его наличии.

Но, более точный ответ на вопрос, на сколько газа в газгольдере хватит для отопления жилья, каков его расход и как свести к минимуму затраты на него, помогут математические расчеты. И это несмотря на то, что объективно такая калькуляция будет носить усредненный характер.


Топливо в независимом газоснабжении от газгольдера расходуется не только на отопление. Хоть и в значительно меньших объёмах, но оно затрачивается и на нагрев воды, работу газовой плиты и другие бытовые нужды

Следует учитывать, что на расход газа оказывают влияние следующие факторы:

  • климат региона и роза ветров;
  • квадратура дома, количество и степень теплоизоляции окон и дверей;
  • материал стен, кровли, фундамента и степень их утепления;
  • количество жильцов и режим их пребывания (постоянно или периодически);
  • технические характеристики котла, использование дополнительных газовых приборов и вспомогательного оборудования;
  • количество радиаторов отопления, наличие теплого пола.

Эти и другие условия делают расчет расхода топлива из газгольдера величиной относительной, которая основывается на средне принимаемых показателях.

Пеллетный котел или газгольдер сравнение

Газгольдер и пеллетный котел относятся к автономному отоплению. Перед приобретением установок необходимо провести расчет мощности, исходя из площади отапливаемого помещения. Также необходимо учитывать, что для пеллетного оборудования и топлива придется выделить отдельное помещение. Система автономного газоснабжения закапывается в землю.

Подключение

Установка газгольдера – это опасное мероприятие. Работы должны выполняться профессионалами с соблюдением норм безопасности. Но монтаж проводиться быстро (на это уходит пару дней). Если требуется отопление небольшого помещения, то можно использовать мобильный газгольдер. Это значительно снизит время и стоимость монтажа. При подключении автономной газификации не требуется получать никаких разрешений, а по окончанию работ дом станет энергонезависимым.

Газовый котел отопления простой в управлении, можно настроить дистанционный контроль. Минусы газгольдера:

  • Высокая стоимость установки;
  • Обслуживание осуществляют только специалисты.

Для производства пеллет используют торф, отходы сельскохозяйственной и деревоперерабатывающей отрасли. Установку котла выполняет специальная компания, которая специализируется на производстве такого оборудования. Пеллетный котел обойдется дешевле, чем газовые и электрические приборы отопления.

К минусам системы относится сложная установка и обслуживание. Для оборудования придется выделить отдельное помещение, ведь конструкция объемная и тяжелая. Также нужно позаботиться о месте для хранения гранул. За котлом нужно постоянно смотреть, а раз в неделю выполнять чистку.

Стоимость установки оборудования

Установка газового и пеллетного котла стоит приблизительно одинаково. За монтаж оборудования придется заплатить до 200 тысяч рублей. Конечная сумма определяется разновидностью приборов и наличием дополнительных функций.

Эксплуатация

Для газгольдера не нужно выделять отдельное помещение и проводить заготовку топлива. Однако газовое оборудование нуждается в техническом обслуживании. Его проверяют и чистят 2 раза в год и 1-2 раза выполняют заправку. Самостоятельно выполнить эту процедуру невозможно, нужно нанять специально обученных людей. С помощью такой системы удается организовать не только отопление загородного дома, но и подключить горячее водоснабжение. Особенности эксплуатации пеллетного котла:

  • Нужно предусмотреть место для хранения гранул;
  • Несколько раз в месяц проводится чистка котла;
  • Горелка очищается раз в неделю;
  • При загрузке пеллет можно испачкаться сажей.

Безопасность

Газгольдер – это безопасный резервуар для хранения газа. Его конструкция способна выдержать нагрузки под давлением 25 атмосфер, что подтверждено заводскими испытаниями. Дополнительно емкость оборудована предохранительным клапаном, который прекращает подачу газа при давлении 16 атмосфер. Такие показатели характерны для перегрева оборудования, что исключено при подземной установке. Если соблюдать правила монтажа и эксплуатации, то газгольдер прослужит до 50 лет. Чтобы обезопасить работу пеллетного котла, комплектация дополняется предохранительным клапаном, прибором для измерения давления, электромеханическим датчиком, воздухоотводчиком. Чтобы контролировать работу котла, требуется установить автоматические термостаты.

Где выше КПД и что дороже, киловатт пропана и бутана или пеллеты

При сжигании 1 кг пеллет выделяется 5 кВт тепла, а при переработке 1 кг газа – 12,8 кВт. Коэффициент полезного действия выше у пропано-бутановой смеси. Но твердое топливо обойдется дешевле. За 1 кг гранул придется заплатить 7 рублей, а за 1 кг газа – 27 рублей. Пропан и бутан стоят в 1,5 раза дороже пеллет.

Экология

К экологически безопасным видам топлива относится сжиженный углеводородный газ, который является бесцветным газом без запаха и вкуса. Чтобы вовремя определить утечку в топливо добавляют одоранты, которые придают характерный аромат. Но при сгорании газа неприятного запаха не образуется. Пеллеты – наиболее безопасное для экологии топливо среди твердых разновидностей. Но иногда производители умалчивают о добавлении неорганических веществ в состав гранул. Пеллеты могут впитывать токсины при хранении.

Установка резервуара из стали

Как правило, монтаж газгольдера очень редко производится своими руками. Причина этому очень проста: установка газгольдера должна производиться специалистами, в противном случае будет очень трудно получить соответствующие разрешения для его эксплуатации. Но если вы уверены, что в состоянии уладить все бюрократические вопросы, ниже приведена подробная инструкция того, как производится установка газгольдера и прокладывается автономная газификация частного дома.

Схема установки газгольдера

  • Первым делом необходимо выбрать место установки газгольдера. Стоит учитывать, что подобные сооружения нельзя устанавливать в непосредственной близости от дома. Исключением является только мини-газгольдер.
  • После того как вы определились с местом, где будет начинаться автономная газификация частного дома или же коттеджа, на этом месте необходимо проделать разметку, которая должна соответствовать размерам будущего резервуара.
  • Следующий шаг газификации загородного дома производимой своими руками, заключается в рытье котлована и прокладки коммуникационных труб.
  • После того как котлован готов, необходимо приступить непосредственно к монтажу газгольдера. Его ни в коем случае нельзя устанавливать на дно готового котлована. От соприкосновения с грунтом, коррозия конструкции будет происходить гораздо быстрее, чем следует. Поэтому при монтаже резервуара под газ своими руками для дома на дно котлована следует уложить железобетонную плиту или же забетонировать его. Но первый вариант гораздо дешевле и доставит меньше хлопот.

  • На плиту опускаем резервуар.
  • От резервуара по заранее подготовленной траншее к дому, устанавливается труба, по которой газ и будет поступать в дом к газовой плите, АГВ и газовой колонке. Перед входом трубы в дом обязательно нужно установить вентиль, с помощью которого в случае аварийной ситуации можно будет перекрыть доступ газа.
  • Все коммуникации готовы. Следующим шагом необходимо засыпать котлован и траншею. Верхнее отделение газгольдера должно оставаться на поверхности, в противном случае не будет возможности его заправки.

Газгольдер и коммуникационная сеть готовы. Теперь можно договариваться о поставках газа для дома или коттеджа. Газообразный состав, который вы можете заказать, может быть самым разнообразным. Отличие смесей заключается в цене, расходе и энергоотдаче.

Как видите, установка своими руками автономной газификации для дома и дачи, не имеет никаких технических сложностей.

Требования к установке на участке

Газгольдер – опасный объект. Но он не более опасен, чем многие другие системы отопления. В конструкции есть защитный клапан, который не позволит заправить емкость выше безопасной нормы и предотвратит опасность разрыва; стоят предохранители – в случае чего они сбросят давление. Можно поставить датчик, который перекроет газ, если произойдет утечка.

Установка оборудования контролируется целым рядом нормативных документов, в том числе СП 42-103-2003 (он регламентирует монтаж газопроводов из полиэтиленовых труб). По всем правилам, резервуар должен отстоять:

  • на 10 метров от жилого дома;
  • на 2 метра до фундаментов других построек;
  • на полторы высоты опоры до местных линий электропередач.

То место, где закопан газгольдер, нельзя бетонировать, засаживать растениями и мостить плиткой. Стенки котлована должны быть пологими, 2 метра шириной и как минимум 1,9 метра в глубину. Длина котлована зависит от объема емкости:

  • 5 метров для газгольдера объемом 4850 литров;
  • 7 метров для газгольдера объемом 6400 литров;
  • 10 метров для газгольдера объемом 9200 литров.

Арматура резервуара должна быть всегда выше уровня земли, а к горловине должен быть свободный доступ для дозаправки.

Важно, чтобы шильдик, табличка, на которой обозначен заводской номер и основная информация о газгольдере можно было свободно прочитать в любое время года в течение всего срока эксплуатации оборудования

Альтернативные варианты

Несмотря на наличие у газгольдера множества достоинств, все же решить проблему снабжения частного дома топливом для обогрева можно и другими способами. И наибольшее распространение среди них получили дизельное топливо и пропан-бутан.


ощущается неприятный запах

Вариант, при котором для обогрева используются баллоны пропан-бутана, привлекателен в первую очередь тем, что он не загрязняет окружающую среду. В то же время и у него имеются свои минусы, проявляющиеся в необходимости регулярной замены и заправке баллонов. Причем последняя процедура должна проводиться очень часто, что связано с небольшой вместимостью баллона — 35-42 литра. К тому же нужно учитывать и то, что при этом варианте возникают большие расходы, не говоря об увеличении нормы расхода топлива, к которому могут привести ошибки при настройке.

Таким образом, сегодня многие владельцы убедились в выгоде использования газгольдера. Плюсы от его применения очевидны, но чтобы ощутить их в полной мере, следует грамотно подойти к выбору этого резервуара. Причем лучше всего, если эта работа будет поручена квалифицированным специалистам. Это же касается и их установки. Тогда на протяжении многих лет эти устройства не доставят владельцу больших проблем. В то же время нужно помнить, что существуют альтернативные решения столь популярной конструкции. Поэтому перед принятием окончательного решения следует изучить все доступные варианты, ознакомиться с их особенностями, исходя из собственных потребностей и возможностей.

Где используют передвижное хранилище газа

Мобильные газгольдеры используют для самых различных целей:

  • на строительных площадках;
  • для садовых домиков;
  • на дачах;
  • для вагончиков и бытовок;
  • как средство аварийного газоснабжения и т.п.

Например, на участке площадью пять-шесть соток технические условия не позволяют установить стационарную модель, остается либо возить баллоны, либо использовать мобильный вариант, который значительно удобнее. Его и заправлять нужно реже, и использовать проще.

Если для установки стационарного подземного газгольдера нужно провести обширные земляные работы, то на монтаж новой мобильной модели понадобится максимум час

От передвижного газгольдера можно запитать котельную, их используют для выполнения газовой сварки, для проведения кровельных работ, таких как просушка поверхностей, монтаж наплавляемых материалов: рубероида, его битумно-полимерных аналогов и т.п. В сочетании с хорошим газовым конвектором, рассчитанным на экономичный расход топлива, мобильный газгольдер станет отличным выбором для отопления гаражей, подсобных помещений, бытовок и других подобных объектов.

Газовые баллоны — дешевое решение

Красный баллон с надписью «ПРОПАН» — рабочая лошадка для газовой плиты на даче. Владельцы домов до 100 кв. м иногда даже отапливаются газовыми баллонами. Они создают установки из 2-6-10 сосудов, выпаривающих газ в отопительный котел.

Баллоны «играют» в другом классе и имеют весьма условное отношение к газгольдерам. Поэтому кратко расскажем о достоинствах и недостатках этого способа газового отопления.

Как организовать отопление на баллонах

  • Купить газовый котел и форсунки под СУГ.

  • Перенастроить котел на пропан-бутан.

  • Купить и подключить редуктор, газобаллонное оборудование и запорную арматуру.

  • Выстроить в газовом шкафу батарею заправленных баллонов.

Когда выручает эконом-вариант

Нужен легкий процесс заправки. Доступны 2 простых способа: наполнить баллоны на станции или вызвать заправщика на участок. Подключаем сосуды и с помощью мыльного раствора проверяем на утечку газа. Собственно, все. Баллоны стоят в газовом шкафу и исправно работают.

Необходима дешевая установка. Никаких земляных работ и монтажа. Никаких согласований и технических условий. Нужны только газовый шкаф и газопровод в дом. Заправляете баллоны на АГЗС по рыночной цене СУГ и сами подключаете к системе.

Нет средств на подрядчиков. Более самостоятельной газификации не бывает. Баллон можно купить где угодно и подключить самому.

У вас есть дом до 100 кв. м и нет желания связываться с монтажниками. Тогда такой способ подачи газа на 100% подходит. Баллоны — дешевый вариант благодаря самостоятельной настройке отопления.

Минусы решения: заставит хозяина быть «неприхотливее»

Требует много баллонов. Минимальная газовая установка состоит из 2 подключенных сосудов. Один баллон обеспечит газом только плиту. И максимум три конфорки.

Для отопления нужно до 10 баллонов. Потребуется заложить много места и времени на заправку. Баллоны должны быть объемом минимум 50 л.

Нуждается в специальном хранении. Баллоны нежелательно ставить в доме, тем более рядом с плитой. На улице сосуды замерзнут зимой, особенно когда в них остается 20-50% газа. На дне баллона остается жидкий бутан, который перестает испаряться.

Иногда сосуды пытаются подогревать — это прямое нарушение правил безопасности. Также газовый шкаф нельзя располагать на солнечной стороне дома, чтобы СУГ не перегрелся и не разорвал емкость.

Не обеспечит мощный котел зимой. Летом 50-литровый баллон «выдает» газа на 6-7 кВт в час. Зимой такой же сосуд из уличного газового шкафа может вырабатывать только 3-4 кВт в час. Котел мощностью 30 кВт баллоны не тянут как класс.

Рассчитайте сами

Для дома площадью 100 кв. м необходимо 10 кВт в час. Для отопительного котла мощностью хотя бы 25 кВт нужна батарея из 10 баллонов по 50 л — 5 рабочих и 5 запасных. Баллоны работают «парами»: когда заканчивается газ в одном, сразу же подключается его резервный сосед.

Особенности газгольдерного (сжиженного) топлива

Газгольдер (GasHolder) – это банальный резервуар для хранения газа (пропана + бутана). Туда он закачивается в сжиженном виде. Потом постепенно эта “жидкость” переходит в газообразное состояние, поднимая давление в емкости. И уже за счет высокого давления газ выдавливается из резервуара в трубы для подачи в дом.

Использование в газгольдерах пропана и бутана обусловлено наличием этих газов в достаточно больших объемах и простоте технологии их сжижения

По сути, бутан и пропан – это побочные компоненты, остающиеся после выделения метана из поднятого из недр «природного газа». Их доля в выкачанной из земли смеси нередко достигает 30%.

Плюс они же образуются при переработке попутного газа, который выходит из скважин вместе с нефтью. Их приходится либо сжигать в факелах на месторождении, либо искать способы применения в энергетике.

Газгольдеры могут быть применены для хранения различных газов. Но для автономного газоснабжения частных домов принято использовать оборудование, рассчитанное на пропан-бутановую смесь. Ее еще называют сжиженным углеводородным газом (СУГ). Заниматься сжижением метана для закачки в подобные бытовые емкости слишком дорого и невыгодно.

Смесь сжиженного пропана с бутаном (СУГ) различается на:

  • зимнюю;
  • летнюю.

Бутан дешевле пропана. Но он быстрее замерзает при отрицательных атмосферных температурах, поэтому в зимнюю смесь его добавляют в меньших долях. Зимой СУГ стоит дороже не из-за желания энергетиков заработать побольше, а из-за технологической необходимости увеличивать в нем процентное содержание дорогостоящего пропана.

Однако закупать сжиженный газ летом впрок не стоит. В зимний период при сильных морозах летний состав может “замерзнуть”. В лед он не превратится, а вот переходить из жидкого состояния в газообразное станет в меньших объемах.

Емкость газгольдера обычно рассчитывают так, чтобы углеводородного газа в нем хватало на полгода бесперебойной работы всего установленного в коттедже газового оборудования

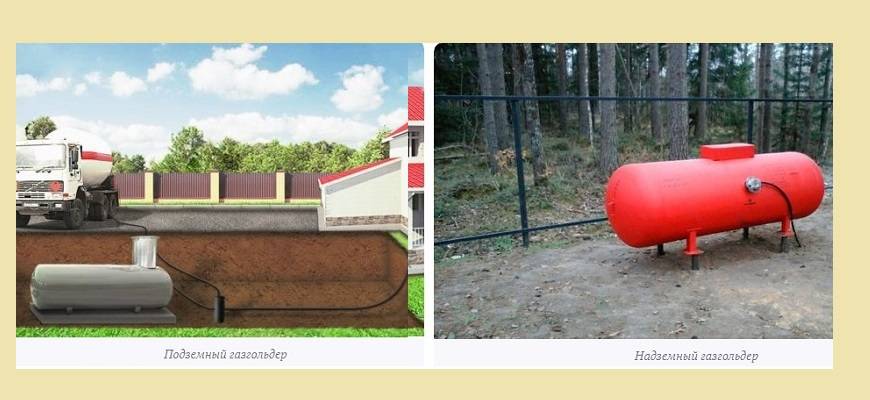

Газгольдеры бывают вертикальными и горизонтальными, а также подразделяются на:

  • подземные;
  • надземные.

В российских климатических условиях рекомендуется монтировать только подземный вариант. При низких температурах на улице сжиженный пропан-бутан начинает менее эффективно испаряться.

Легче вырыть глубокий котлован, чтобы дно газгольдера оказалось ниже уровня промерзания грунтов на участке. Утеплять и искусственно поддерживать в емкости нужные для испарения температурные параметры, устанавливая специальные испарители, выходит дороже.

Некоторые “специалисты” утверждают, что вертикальные газгольдеры в сравнении с горизонтальными аналогами имеют более низкие показатели тепловой отдачи. Зеркало испарения внутри них гораздо меньше. И это действительно так. Меньше площадь жидкости сверху – меньше ее испаряется.

Однако в вертикальных резервуарах СУГ процесс испарения протекает с несколько более высокой скоростью, что полностью компенсирует меньший размер «зеркала». Результат в итоге получается практически одинаковым. Не зря же в Скандинавии, где климат во многом схож с российским, предпочитают монтировать газгольдерные емкости как раз в вертикальном исполнении.

Заправка газгольдера

Этим должны заниматься соответствующие специалисты. Процесс включает в себя определенные этапы:

  • выполняется проверка показаний счетчиков либо их обнуление, чтобы уточнить точное количество заправленного газа;
  • подключаются магистрали и системы заправщика;
  • подача выполняется двумя способами – газ перекачивается насосными установками или перемещается под давлением, созданным компрессором;
  • система продувается сжатым воздухом, чтобы удалить остатки газа;
  • демонтируется оборудование газового заправщика.

Хранилище с учетом собственного объема и выбранного для заправки способа может наполняться от тридцати минут до нескольких часов. Во время процесса необходимо соблюдать определенные правила безопасности:

  • колеса заправочной техники фиксируются специальными башмаками;
  • цистерна обязательно заземляется;
  • обслуживающий заправку персонал должен работать в специальной одежде;
  • заправочные работы в ночное время и при грозе запрещены;
  • оборудование должно находиться под постоянным контролем.

Чтобы удалить конденсат из цистерны с целью увеличения ее рабочего объема, специалисты заправки могут выполнить дополнительные работы.

Основные виды резервуаров

Основные различия газгольдеров характеризуются местом размещения оборудования и его физическими особенностями.

Наземные и подземные

Выбор расположения резервуара определяется как экономическими соображениями, так и существующими возможностями: учитывают близость залегания подземных вод, прочность грунта, величину расхода топлива.

Из-за сурового климата России чаще всего хранилище опускают под землю, чтобы газгольдер не промерзал в зимнее время, при минусовых температурах топливо поступать не будет. Поэтому подземный бак располагают ниже уровня промерзания земли. Санитарные нормы требуют устанавливать хранилище на глубине не менее 60 см. Это требует больших денежных вложений.

У подземного размещения резервуара есть ряд достоинств:

  • над уровнем земли выступает только небольшая горловина высотой 20-30 см;
  • в случае протечки газа он не распространится на участке.

Однако не всегда есть возможность установить такой газгольдер из-за слабости грунтов, близкого залегания подземных вод или расположения коммуникаций. В таком случае используют наземные варианты.

Газовое оборудование бывает как наземным, так и подземным.

Они требуют установки дополнительных приспособлений для исключения замерзания и повышения образования газообразной фракции: испарителя, конструкций утепления. Это ведет к удорожанию оборудования.

Вертикальные и горизонтальные

Для экономии места часто используют оборудование с вертикальным расположением бака. Однако в связи с небольшой площадью испарения чаще всего такие применяют тогда, когда расход топлива небольшой: например, в летнем доме, где люди не живут круглый год.

При горизонтальном расположении резервуара его легко обслуживать, проверять наличие или отсутствие коррозии, контролировать утечки газа.

Мобильные газовые хранилища

Там, где не нужно отапливать дом и подавать горячую воду круглый год, используют мобильные накопители. Для заправки такие минигазгольдеры перевозят на автомобиле. Их главный недостаток — маленькая емкость, которая составляет 500-700 л.

Мобильные емкости чаще всего используют на даче. Объем газа позволяет обогревать воду, а при необходимости — и помещение, все лето.

Передвижной газгольдер имеет небольшой объем резервуара.

Особенности конструкции мобильного газгольдера


Мобильный газгольдер

Стационарные емкости вкапываются в грунт на участке, но перевозной газгольдер является наиболее востребованным резервуаром. Используется 4 баллона по 50 литров. Однако лучше предусмотреть в конструкции 3 герметичных емкости по 200 литров. Такие резервуары позволяют реже заправлять газгольдер.

Конструкция включает элементы:

  • стандартный прицеп для авто или рама, сваренная из металла на колесах;
  • газовые баллоны;
  • клапаны для газа;
  • утеплительный слой (для зимы), например, фольгированный пенополистирол;
  • гофрированные и простые шланги, шпильки, штуцеры, резиновые трубки.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
