Монтаж канализационного колодца из бетонных колец своими руками

Этапы монтажа канализации

  1. Составление и согласование проекта. Создаётся эскиз разводки труб, определяются виды монтажных работ, рассчитывается необходимое количество материалов и комплектующих;
  2. Подготовительные работы. Сюда относятся, например, демонтаж старой канализации или рытье траншей и сливной ямы;
  3. Установка стояков и канализационных труб, подключение к сантехническим точкам;
  4. Если есть, монтаж внешнего канализационного трубопровода и очистной системы;
  5. Проверка соединений;
  6. Сдача в эксплуатацию.

Стоимость монтажа канализации будет зависеть от необходимости демонтировать старую систему, сложности предстоящих работ и материалов.

Монтаж внутренней канализации

Другими словами, это установка канализационной системы в границах квартиры или дома. Сюда входят замена или монтаж стояка и прокладка от него трубопровода с последующим подключением к приборам.

При замене стояка в квартире происходит замена трубы в пределах одной или нескольких квартир общего стояка. В частном доме стояк выводится наружу, его верхняя часть исполняет роль вентиляционного отверстия. Остальные трубы прокладываются горизонтально, под небольшим углом для обеспечения самотёка.

Стандартная прокладка труб в квартире предусматривает проведение от стояка трех магистралей, ведущих в санузел, ванную и кухню, где размещаются сантехнические приборы.

Для дома распределение приборов не играет роли, ведь там можно устанавливать любое количество стояков. Трубы для канализации можно прокладывать как сверху, так и внутри пола или стен.

Монтаж наружной канализации

В частном доме необходимо иметь собственную систему отвода канализационных стоков. Поэтому прокладывается подземный трубопровод толщиной от 11 до 20 см, который будет выводить сточные воды в выгребную яму или очистную установку.

Трубы под землёй должны быть защищены от разрушения грунтом, поэтому под ними и на них насыпается слой песка и заливается водой. На входе трубы в выгребную яму глубина должна быть не меньше метра, иначе существует риск замерзания. Через каждых 25 метров или на поворотах, на перепадах высоты прокладываемого трубопровода устанавливаются смотровые колодцы.

Есть два метода работы канализационного трубопровода: самотёчный и напорный, в котором стоки отводятся напором насоса.

Монтаж автономной системы очистки

Процесс монтажа предусматривает рытье котлована на глубине до 3 метров. Для станции с почвенной доочисткой нужно установить либо фильтрующий колодец, либо впитывающую траншею – специальные дренажные трубы.

Если планируется установить станцию биологической очистки, дополнительно выкапывается фильтрационный колодец или дренажная канава.

Размеры камер септика и их количество

Чтобы стоки эффективно очищались, они должны находится в септике не менее 3-х суток. Исходя из этого и определяют размеры камер.

Устройство септика из колец

Как определить объем септика

По нормативу минимальный объем камеры септика — трехкратный суточный расход воды. На одного человека считают 200-250 литров. Итого, если у вас в семье 4 человека, минимальный объем — 3 куба. Столько должны вмещать накопительные емкости, то есть первые две камеры. Третья — фильтрующая колонна — никоим образом к накопительным не относится, потому в расчет не берется.

Это речь шла о нормативах, которые действуют в России. В Европе минимальный объем септика 6 кубов. И многие считают, что такие размеры более «правильные». Стоки в больших объемах дольше находятся в накопительных емкостях, а, значит, очищаются лучше. При использовании родного норматива, в случае приезда гостей легко «перелить» норму. В результате в фильтрационной колонне окажутся неочищенные стоки, которые загрязнят ее и всю окружающую территорию. Устранение последствий — дорогостоящая и сложная процедура.

Даже если вы решите придерживаться российских норм, при наличии ванной, стиральной и посудомоечной машины, необходимо объем увеличить хотя-бы на размер залпового сброса всех этих устройств (ванная — 300 литров, стиральная и посудомоечная машина 50 и 20 литров, все вместе — будем считать 400 л или 0,4 куба).

В соответствии с рассчитанным объемом подбираются размеры колец и их количество. Диаметр бетонного кольца может быть от 80 до 200 см, иногда встречаются кольца диаметром 250 см. Высота — от 50 см до 1 м. В таблице ниже приведены размеры стандартных железобетонных колец, их маркировка, вес и объем. В колонке «размеры» указаны через дробь наружный диаметр, внутренний диаметр, высота. Все величины в миллиметрах.

Размеры стандартных бетонных колец и их объем

При расчетах учтите, что фактический объем колонны должен быть выше расчетного — стоки никогда полностью не заполняют, а поднимаются только до уровня установленных переливных труб. Вот до уровня этих труб и должно помещаться рассчитанное количество стоков.

Количество колонн

Накопительных камер в септике может быть и три (кроме фильтрующей колонны). Иногда такое устройство более практично — если требуется, например, установить шесть и более колец в каждой из колонн. Глубина котлована при таком раскладе получается большой. Удобнее/выгоднее сделать три колонны по четыре кольца.

Однокамерный септик из бетонных колец подходит для небольшого объема стоков

Может быть и обратный вариант — требуется малый объем септика. Такое случается на дачах периодического посещения с небольшим количеством обслуживающих ее дачников. В этом случае колонну можно собрать одну, разделив кольца внутри герметичной перегородкой. и сделав переливное отверстие на требуемом уровне.

Бетонирование шахты своими руками

Проще всего новичку работать с бетонными кольцами. Кроме физической подготовки, другие специализированные знания и навыки не требуются. Намного сложней произвести монтаж монолитной конструкции. В случае отсутствия возможности использовать спецтехнику, можно произвести бетонирование колодца с помощью опалубки.

Монолитные стены имеют ряд преимуществ перед кольцами. Они более гигиеничные и прочные. Стенки более гладкие, из-за отсутствия стыков более герметичные. Чистка производится легче, а дезинфекции более эффективная.

Для монтажа монолитного бетонного колодца потребуются дополнительные материалы. Их легко найти в любом строительном магазине, цена вполне доступная.

Чтобы конструкция колодца прослужила как можно дольше, важно правильно выбрать материалы

  1. Материал нужно покупать перед строительством, неправильные условия хранения могут привести к нарушению качества материала.
  2. Хорошо зарекомендовал себя портландцемент марки 400.
  3. Цемент смешивается с песком (преимущество отдается кварцевому), гравием и щебнем, все это замешивается в воде.
  4. Лучшее сцепление с цементом показывает речной и морской песок. В составе горного песка больше глины.
  5. Гравий выбирается также речной или морской, поскольку в его составе шероховатые камни.
  6. Категорически не рекомендуется использовать кирпичный щебень.

Стандарты и требования

В соответствии со СНиП и ГОСТ 2080 90 железобетонные канализационные колодцы должны монтироваться и приобретаться обязательно с учетом следующих особенностей:

  1. Ни в коем случае при монтировании нельзя создавать резкие повороты. Необходимо соблюдать необходимый угол между выходным и входным патрубком.
  2. Поворот в лотке поворота должен быть по своему диаметру не меньше сечения патрубка.
  3. Все элементы системы изготавливаются с соблюдением всех необходимых стандартов их специального мелкозернистого бетона.
  4. Резервуар должен иметь в себе армирующие стержни, распределяющие нагрузку, а также арматурную проволоку.
  5. Перед установкой следует обязательно подготавливать и создавать схему, а также выполнить подготовительные работы. Вам нужно обозначить резервуары всех типов на ней, описать количество материалов, предварительно указать места размещения конструкций, длину патрубков и т.д. Выполнение подготовительных работ предполагает вырубку лишних деревьев и растений и устройство временной дорожки к стройплощадке.
  6. Если ваш участок расположен в местности, где грунт неагрессивный, тогда подойдут изделия из бетона нормальной проницаемости. Если грунт агрессивный, тогда используйте изделия со слабой проницательностью.
  7. Изделия имеют разный размер, диаметр самого резервуара имеет непосредственную зависимость от размера колец.
  8. Для того чтобы рассчитать оптимальный объем, посчитайте среднее потребление воды человеком в день. Приблизительно эта цифра будет равна 150 л в сутки без учета работы бытовой техники.

Список необходимых инструментов и материалов

Готовый септик стоит много денег, гораздо дешевле его изготовить. Септик своими руками без необходимости откачки, должен иметь в конструкции минимум 2 емкости, которые соединены трубой. В таких случаях в первый резервуар будут поступать нечистоты и предварительно отстаиваться, после наполнения такой емкости нечистоты самотеком уходят во вторую емкость.

В ней же происходит отсеивание и тяжелых и легких фракций. Тяжелые в итоге оседают на дно и продолжают гнить, до осветления нечистот. После наполнения этого отсека устройства, жидкость перетекает в фильтрационную камеру, она оснащена дном с так называемой перфорацией, и фильтрующим материалом.

Септик из бетонных колец своими руками схема

В качестве материала для фильтрации вполне подходит битый кирпич или щебень. Но под этим слоем дополнительно укладывают песчаную подушку. При желании отфильтрованную жидкость можно отвести в дополнительные сооружения, с которых вода поступает в отстойник. Используя такой способ фильтрации можно поливать огородные растения, а также удобрять почву.

Для конструирования септика своими руками функционирующего без откачки, люди используют самый разнообразный материал и резервуары.

Среди всего ассортимента пользуются популярностью:

  • Клинкерный кирпич.

    Для конструирования отсеков септика, необходимо иметь опыт работы с кирпичами. После выгонки стен сооружения снаружи, желательно выполнить гидроизоляцию, применив мастику и засыпать расстояние глиной. В середине камеры кирпич штукатурится.

  • Раствор. Готовым бетоном сначала заливается дно конструкции, затем устанавливается опалубка, и заливаются стены. Во время конструирования опалубки, нужно укрепить конструкцию, а для этого применяется арматура. После высыхания раствора изделие обрабатывается герметиками.
  • Лучший вариант для сооружения это септик из бетонных колец своими руками схема представлена выше.
  • Такая система считается более легкой, так как кольца уже готовы, они устанавливаются в выкопанную яму, друг на друга, но не желательно использовать более 3 штук для одной камеры. Именно такое количество необходимо, чтобы изделие не проседало под собственным весом. Во время установки септика из бетонных колец по схеме, лучше воспользоваться лебедкой или вызвать специальную технику. По завершению швы качественно заделываются раствором и обрабатываются битумной мастикой для более качественной герметизации.
  • Пластиковые и металлические резервуары.

    Прекрасно подходят для оборудования септика на даче своими руками эксплуатирующегося без откачки, особенно если имеются старые, но целые емкости. Недостатком металлических емкостей считается невысокая стойкость к коррозии. Вот пластиковая бочка идеально подходит для подобной установки, так как они имеют стойкость к внешнему воздействию, отлично переносят минусовые температуры и не деформируются под давлением грунта.

Во время выбора материала нужно учитывать такие критерии:

  • Качество поступающих отходов;
  • Расстояние до грунтовых вод;
  • Показатели строительного материала;
  • Индивидуальные строительные способности и личные возможности касательно денежных средств.

Ведь если, вы решили обустроить септик своими руками, используя кирпич, но не имеете опыта кладки, то вам придется вызывать каменщика и на это дополнительно тратиться.

Для конструирования подобной системы, необходимо иметь такой материал и инструменты:

  • Щебень, цемент и песок;
  • Арматура или же прутья сечением не менее 1 см;
  • Чтобы организовать перекрытие, нужен уголок, трубы, а лучше швеллер;
  • Для конструирования опалубки понадобится брус, рейки и доски;
  • Гвозди и саморезы;
  • Средство для проведения изоляции;
  • Емкость для смеси и замеров материала, а также бетономешалка для замесов;
  • Болгарка, ножовка по дереву и сварочный аппарат;
  • Трамбовка и молоток;
  • Шуруповерт или электрическая дрель с насадкой для саморезов;
  • Рулетка и строительный уровень.

Когда необходимо утеплять не только трубы, а и саму систему септика, необходим дополнительный материал, в основном это керамзитовая крошка или минвата.

Септик из бетонных колец для частного дома

Термин «септик» четко определен государственным стандартом под номером 25150-82. В этом документе четко прописано, что септик – это конструкция, в которой производится механическая очистка стоков, где применяются такие процессы как отстаивание и сбраживание получаемого осадка анаэробным способом. То есть, в большей степени очистка проводится именно отстаиванием.

Такие сооружения очищают загрязненную воду на 65%. Чтобы довести этот показатель до 100%, дополнительно строят фильтрационные элементы: поля, колодцы, канавы, траншеи и прочее, которые закладываются в грунт. Именно последний и выполняет функции фильтра.

Для септиков из ЖБИ колец используют стандартные изделия высотою 0,9 м и диаметром 1, 1,2, 1,5, 1,7 или 2 м.

Плюсы и минусы системы

Начнем с преимуществ:

  1. Высокая прочность конструкции, которая выдерживает нагрузки от морозного пучения грунта.
  2. Срок службы почти не ограничен.
  3. Это энергонезависимое сооружение, если подача стоков производится самотеком.
  4. Простота монтажа. Можно провести вручную, если установка проводится на небольшую глубину.
  5. Небольшие денежные затраты.
  6. Септик этого типа можно использовать в домах, где постоянно проживают люди.
  7. Практически нулевое обслуживание. Очищать септик от ила рекомендуется один раз в год.

Недостатки:

  1. Нельзя устанавливать при высоком уровне грунтовых вод – не ниже 1,3 м.
  2. Если привлекается в процессе монтажа специальная техника, то расходы резко увеличиваются.
  3. Дополнительные фильтрационные сооружения занимают много места на участке. Плюс – это дополнительные расходы.
  4. Если стоки отводятся в септик принудительно, конструкция тут же становится энергозависимой.

Правила расчёта сетей канализации

Для того чтобы система канализации в частном доме работала долго и безаварийно, важно провести правильный расчет всех необходимых параметров, а именно:

Изучить нагрузку на внутренние сети: Средний показатель примерно 200 литров на человека. Так вот для септика эти данные умножаются на три. Такой объем септика, из расчета по 600 литров на каждого члена семьи должен учитываться при выборе оборудования.

  • бака-накопителя – необходимый объём определяется, как и при расчёте внутренних сетей, т.е. среднесуточные значения;
  • септика – среднесуточное значение необходимо умножить на три, что обусловлено трёхдневным отстаиванием стоков в подобной конструкции;
  • станции биологической очистки – производительность конкретной модели отражена в её технических характеристиках.

И последний пункт. Расчёт наружных сетей. Диаметр труб наружной канализации должен иметь пропускную способность, которая может обеспечить прохождение сточных вод. Как правило, для наружных сетей используются трубы диаметром 110–200 мм. Необходимо учесть глубину промерзания грунта в месте монтажа, и если невозможно проложить трубы ниже этой отметки, то следует предусмотреть мероприятия для обогрева таких участков (греющий электрический кабель, утеплители и прочие мероприятия).

Правильный выбор труб для канализации – залог успешной эксплуатации на долгие годы

При выборе материалов, используемых для монтажа канализации в частном доме, необходимо обратить внимание на следующие требования, касающиеся труб, используемых для этих целей:

  • прочность изделий должна обеспечить длительную эксплуатацию без проведения профилактических работ;
  • стойкость к различным видам внешних воздействий (механических, химических и т.д.) должна быть высокой, чтобы обеспечить безопасное использование на весь период эксплуатации;
  • простота и удобство выполнения монтажных работ;
  • гладкая внутренняя поверхность.

Таким требования соответствуют трубы, изготовленные из чугуна и разных видов прочного пластика.

Материалы, из которых изготавливаются трубы канализации

Чугун – это тот материал, который до последнего времени был незаменим при изготовлении канализационных труб. Его основными достоинствами являются прочность и продолжительный срок эксплуатации, а из недостатков можно отметить – значительный вес, неровную внутреннюю поверхность и сложность выполнения монтажных работ, особенно своими силами. Поливинилхлорид (ПВХ) – современный прочный пластик, способный выдержать большую нагрузку, кроме того, этот материал не допускает просачивания сточных масс в грунт.

Среди других преимуществ:

  • прочность и долговечность;
  • стойкость к химически активным веществам (реагентам) и ультрафиолетовым лучам;
  • простота монтажа;
  • доступная стоимость.

Из недостатков следует отметить:

  • при повышении температуры выше 70˚С – плавится;
  • при понижении температуры ниже 0˚С – становится хрупким;
  • при горении выделяет вредный для здоровья человека газ.

Полипропилен (ПП) – это самый лучший материал, который используется для изготовления труб различного назначения. Ему свойственны все достоинства, присущие ПВХ аналогам, и он не имеет недостатков, свойственных им. Кроме этого, при монтаже канализации могут быть использованы трубы, изготовленные из стали и керамики, а также из асбестоцемента. Основной ассортимент труб, необходимых при монтаже автономной канализации загородного дома, изготовленных из разных материалов, приведён в следующей таблице.

МатериалРазмеры, мм (диаметр×толщина стенки×длина)Тип канализацииСтоимость, рублей
ПВХ160×3,6×500Наружная359
160×4,0×30001 000
110×3,2×3000550
ПП160×3,6×500290
160/139×60002 300
ПВХ32×1,8×3000Внутренняя77
50×1,8×3000125
110×2,2×3000385

В таблице приведён не весь ассортимент труб, выпускаемых промышленностью, но порядок цен на данные изделия понятен. Для полной информации следует обратиться в торгующие организации, специализирующиеся на продажах сантехнического оборудования.

Изготовление армирующего каркаса

Использование армирования позволяет уменьшить толщину кольца, а следовательно и его вес. При этом прочностные характеристики изделия и срок его эксплуатации увеличиваются.

Для армирующего каркаса потребуется:

  • стальные стержни диаметром 8-10 мм (10 штук);
  • стальная проволока диаметром 8-10 мм (около 5 м);
  • тонкая проволока.

Высчитываем длину каркаса. Для этого вспоминаем формулу расчета длины окружности: число Пи (равное 3,14, округляем до 3) надо умножить на диаметр. Диаметр окружности берем равный 104 см, чтобы каркас проходил посередине бетонного кольца.

Умножаем это число на 3, получаем 312 см. Делим это число на 10, получаем при 31,2 см. Округляем до 31 см. Итак, раскладываем стальные стержни на ровной поверхности на расстоянии 31 см друг от друга.

Далее привариваем к ним куски проволоки длиной 315-318 см через 160 мм. Проволоку берем чуть длиннее рассчитанной длины каркаса, чтобы при свертывании заготовки в кольцо, можно было сварить ее концы или скрутить.

Из стальной толстой проволоки вручную изгибаем монтажные петли и привариваем их к каркасу (можно прикрутить тонкой проволокой). Все, каркас готов. Если нет сварочного аппарата, то все элементы каркаса можно скрутить тонкой проволокой.

Проволочный каркас для армирования железобетонного кольца на рис. Б состоит стальных стержней, колец и четырех петель, приваренных к проволоке. На рис. А бетонное кольцо без каркаса с отверстиями вместо проушин для подъема . Для усиления прокладывается только одно проволочное кольцо сверху отверстий (+)

Порядок и особенности монтажа колодца

Порядок монтажа одинаков для всех водоприемников и не зависит от материала, из которого колодец изготовлен. Как образец можно взять сооружение бетонного водоприемника.

Для работы понадобятся:

  • круги для устройства шахты;
  • бетонная плита на дно или смесь для стяжки;
  • раствор на основе цемента, битум для заделки стыков;
  • трамбовщик, шпатель;
  • подъемная техника.

Размечают место установки, копают яму, траншеи для труб (если предусмотрено конструкцией). На дно укладывают бетонную плиту или делают заливку. Для нее готовят песчаную подушку, трамбуют, устанавливают арматуру. Минимальная толщина основания – 10 см. Оно служит фундаментом для тяжелых кругов, не пропускает воду в почву. Плита и заливка должны быть горизонтальными, без уклонов.

Схема монтажа колодца ливневой канализации.

Пока бетон сохнет, в кольцах проделывают отверстия для труб. Стенки изнутри обмазывают битумом. Кольцо поднимают и медленно опускают в котлован.

Если элементов несколько, сверху по окружности первого намазывают раствор, сажают второе кольцо. На дне при необходимости устраивают бетонный лоток.

Вставляют патрубки, если они предусмотрены, заделывают щели цементом. Когда раствор подсохнет, покрывают битумом. Его также наносят на дно колодца. На верхнее кольцо устанавливают плиту с отверстием, затем горловину, закрывают люком или решеткой.

Пространство вокруг колец снаружи засыпают до половины высоты песком. Его трамбуют, сверху подсыпают вынутым грунтом до уровня земли. По окружности делают отмостку шириной 1,5 м и более.

Технология сооружения кирпичной емкости похожа. Если не предусмотрен дренаж воды в почву, устраивают фундамент из плиты или бетона. Проводят кладку. При этом, если нет опыта, стремиться сделать стены ровными необязательно. Главное соблюдать перевязку рядов. Стены дополнительно заштукатуривают, наносят слой битума. Устанавливают плиту, горловину, проводят засыпку.

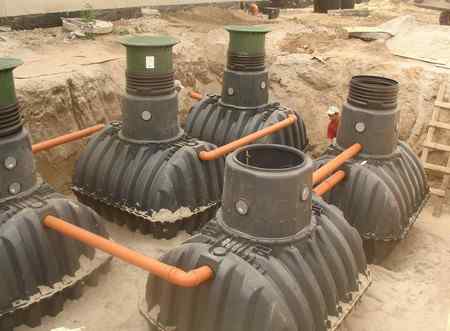

Пластиковую емкость собирают на месте. Не забывают об уплотнительных манжетах. Они обеспечивают герметичность, но для надежности можно нанести герметик. Если почва пучинистая, дно заливают бетоном, вставив крючки. Они нужны для фиксации емкости, тогда весной ее не вытолкнет на поверхность.

Особенности монтажа

            Рассмотрим алгоритм строительства наружной канализации:

  • создание проекта. В него входят расчетная часть, схема размещения узлов, элементов системы, спецификация на материалы, комплектующие;
  • приобретение необходимых материалов, труб, емкостей;
  • производство земляных работ. По данным схемы выполняется разметка, затем выкапывают траншеи под укладку труб, гнезда под емкости, колодцы, коллекторы;
  • установка емкостей, септиков, других резервуаров. В условиях высокого уровня грунтовых вод на дно гнезда предварительно устанавливают бетонный якорь, фиксирующий положение емкости. Сразу выполняется выравнивание по осям, гидроизоляция (если надо), утепление;
  • выполняется укладка трубопроводов. Они должны иметь заданный уклон, который соответствует диаметру трубы. Так, для элементов на 110 мм на каждый метр уровень должен понижаться на 2 см. Чем больше диаметр, тем меньше оптимальный наклон;
  • выполняется утепление труб. Используются разные материалы. Наиболее удачный выбор — пенопластовая скорлупа. Она плотно охватывает трубу, полностью исключая потери тепловой энергии;
  • выполняются испытания. По каналам пропускают воду и смотрят, насколько герметичны соединения. Устраняются обнаруженные недочеты, протечки или другие изъяны. После этого траншеи засыпают грунтом. С этого момента систему можно считать введенной в эксплуатацию.

Указанный алгоритм относится практически ко всем комплексам. Каждый проект имеет свои особенности, но общий порядок строительства остается неизменным.

Назначение подземных смотровых камер

Если возникла поломка, ее устраняют через инспекционную камеру. При отсутствии таких сооружений приходится откапывать трубопроводы и проводить ремонт.

Устанавливают смотровые камеры в самых сложных местах, где наибольшая вероятность появления засоров. Если магистраль расположена по прямой линии, ее протяженность до 10 м, в такой конструкции нет необходимости. Она возникает при большой длине коммуникаций, наличии пересечений, узлов, уровневых перепадов.

Устройство точек контроля канализации регламентируется строительными нормами. Они рассматривают правила устройства смотровых колодцев, подбор размеров. Стандарты упрощают монтажные работы, позволяют создать единую неразрывную сеть подземных трубопроводов.

Наружные канализационные сети

Устройство наружных систем удаления отработанной жидкости из дома представляет собой установку безнапорного трубопровода, соединенного с коллектором. Здесь также основным условием успешности в работе является создания определенного угла наклона в сторону слива. Как рассчитать уклон канализации? Можно воспользоваться соотношением:

где:

  • V – скорость протока слива, м/сек;
  • Н – степень наполнения трубопровода;
  • d – размер трубы;
  • K – коэффициент наклона сточной трубы.

Однако можно решить вопрос проще и произвести расчет уклона канализационной трубы онлайн, воспользовавшись встроенным калькулятором. Наклон наружной канализации обеспечивает беспрепятственный сток дворовых и квартальных сетей. Для сечения в 100 миллиметров уклон канализационной трубы на 1 метр по СНиП должен составлять не менее 2 миллиметров. Это обеспечивает бесперебойный и надежный слив стоков любого происхождения.

Основным параметром, учитываемым при расчете уклона, является величина скорости потока воды в трубопроводе. Она также регламентируется нормативными документами, в частности СНиПом «Уклоны самотечной канализации».

Согласно этому своду правил минимальной является скорость протока, составляющая 0,7 метра за секунду. Этот документ регламентирует и другие моменты, такие, как особенности устройства ливневого водосбора на участке.

Одним из основных параметров является величина наполнения сточной системы. В соответствии с нормативами она должна быть более 30% сечения. Показатель зависит не только от скорости прохождения жидкости в трубе, но и ее размера, а также качества внутренней поверхности.

Для контроля угла наклона трубы канализации внутри помещения и вне его применяются уровни различной конструкции:

  1. Водяные, в которых имеются две стеклянные вставки по концам гибкой трубки. На них наносится шкала с ценой деления до 1 сантиметра. Показания такого уровня наиболее точны при определении угла уклона. Такой уровень несложно изготовить своими руками.
  2. Пузырьковые.
  3. Магнитные.
  4. Лазерные.

Правила пользования этими приборами изложены в инструкциях по применению.

В многоэтажных жилых домах проток канализируемых вод происходит практически непрерывно, достигая своего максимума в вечернее время.

Как правильно уложить канализационные трубы | Уклон канализации

При монтаже сливной трубы в частном доме следует избегать таких ошибок:

  1. Не допускается прогиб магистрали между точками опоры. Для этого их нужно устанавливать как можно чаще. Нужно учитывать, что на трубу в траншее будет воздействовать давление грунта, которым канава засыпается по окончании установки.
  2. Также недопустимо наличие горизонтальных участков на наружной системе канализации. В идеале наружный участок канализации должна быть прямой.
  3. При прокладке стока нужно учитывать сезонные подвижки грунта на участке, то есть – полную гарантию неподвижности слива может дать только его размещение ниже глубины промерзания грунта.

Уклон наружной канализации на 1 метр по СНиП для слива диаметром 160 миллиметров не должен быть менее 0,8 см. Самотечные системы это традиционное решение для организации сбора и слива сточных вод. Уклон канализации в частном доме обеспечивает длительную эксплуатацию системы и позволяет избежать засоров. При большом угле наклона может получаться захлест канала по полному сечению и срыв сифонных пробок на консолях. После этого все содержимое канализации будет поступать внутрь жилого помещения. Нужно также учитывать, что излишний уклон увеличивает скорость потока слива, создавая при этом шум.

Канализационный колодец в качестве фильтрующего

Если дом расположен на песчаном или супесчаном грунте, при этом не производится более 1 м 3 /сутки жидких отходов, то хорошо подойдет фильтрующий колодец. Следует отметить, что фильрующие колоды устраиваются не только для системы канализации, но и для дренажа участка, в этом случае в него отводят лишнюю воду перфорированные трубы.

Материалом для фильтрующего колодца могут служить как кирпич и бутовый камень, так и бетон, и . Если фильтрующий колодец делается прямоугольной формы, то его размер должен составлять 2,8х2 м, при круглой форме диаметр делают от 1,5 до 2 метров. В обоих случаях глубина колодца должна быть 2,5 м. На фото фильтрующий колодец из перфорированных железобетонных колец.

На дне колодца должен быть установлен фильтр из щебня, гравия, котельного шлака и других подобных материалов. Высота такого фильтра составляет от 0,5 до 1 метра. Внутри стены колодцы покрываются цементным раствором. Наружные стены и основание фильтрующего колодца должны быть обсыпаны тем же материалом, который использован в качестве фильтра. На схеме внизу септик: фильтрующий колодец использован в дополнение к выгребной яме.

Типы колодцев в системе канализации

Водоотводные сети состоят из различных элементов, у каждого из которых свои функции. Трубопроводы транспортируют стоки, запорная арматура регулирует этот процесс, а разнообразные по типу колодцы позволяют контролировать состояние системы и служат конечной ее точкой.

Существует несколько типов канализационных колодцев различногоназначения

Для осуществления контроля обустраиваются колодезные сооружения трех видов:

  1. Смотровые.
  2. Перепадные.
  3. Поворотные.
  4. Узловые.

Первые устанавливаются на длинных участках канализационного трубопровода, чтобы осматривать его и чистить по необходимости. Вторые монтируются на участках с большим уклоном и позволяют сбить мощность потока. Третьи обустраиваются на точках поворота труб, чтобы в случае засоров можно было их прочистить. А монтаж четвертых производится, когда нужно объединить несколько водоводов.

Трубопроводы канализации завершаются колодцем одного из двух типов:

  1. Накопительным – используется для хранения сточных вод.
  2. Фильтрационным – предназначен для осветления и очищения стоков.

В частном доме установка канализационных колодцев всех этих видов регулируется правилами, изложенными в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» (СП 32.13330.2012) и СНиП 31-02-2001 «Дома жилые одноквартирные» (СП 55.13330.2011),

Схема колодца из железобетона

Согласно санитарным нормам септики и канализационные колодцы должны быть удалены как минимум на:

  • 3 метра от деревьев на приусадебном участке;
  • 5 метров от фундамента и подземных газопроводов;
  • 10 метров от грядок на огороде;
  • 30 метров от источников питьевой воды.

Нередко устанавливать колодец канализации приходится на достаточно большом расстоянии от частного дома. Без длинных трубопроводов не обойтись, придется выполнять монтаж дополнительных смотровых узлов.

Из чего делают канализационные колодцы

Подземные камеры наружной канализационной системы можно обустроить из:

  • бетона (железобетонных колец);
  • кирпича;
  • пластиковых изделий заводского исполнения.

Заводские бетонные кольца найдутся на любой размер

Это интересно: Подключение светодиодной ленты 220 В — разбираем развернуто

Требования к канализационному устройству

В соответствии с проектной документацией монтируются все узлы системы в точно обозначенных местах на участке перед загородным домом. Правила СНиП и ГОСТ предъявляют определенные требования не только к этапности выполнения работ, но и к используемым материалам. Канализационная система включает в себя не только сливной резервуар. Планирование работы ведется по нормам и правилам, за нарушением которых следят специальные контролирующие органы.

Для создания наружной канализации используют различные системы, в соответствии с которыми осуществляется монтаж:

Схема размещения канализационного колодца по требованиям СНиП

  • Общего сплава. Здесь все стоки объединяются в одну сеть. Сюда входит и коллектор.
  • Полураздельного сплава, когда стоки от хозяйства и осадков сливаются отдельно, но скапливаются в одном колодце.
  • Раздельная. В этом случае природное основание и хозяйственные стоки собираются в разных коллекторах.

Устройство каждой системы требует учитывать особенности грунта на участке и монтаж трубопровода осуществляется по всем правилам с точным расчетом уклона. Требования перечислены в СНиП 2.04.03-85.

Малейшее изменение угла наклона труб в процессе укладки трубопровода может привести к его засорению и необходимости выполнить демонтаж или замену отдельных узлов канализационной системы.

Проектирование уклона

Угол уклона рассчитывается на стадии разработки проекта. Устройство системы канализации требует точного соблюдения указанных в документации параметров. Слишком большой уклон обеспечить высокую скорость потока жидкости, которая не позволит вывести твердые составляющие. Незначительный уклон – причина быстрого засорения системы из-за застоя нечистот.

В соответствии с ГОСТ оптимальная скорость движения жидкости по трубопроводу должна составлять от 0,7 до 1 метра в секунду. В соответствии с Государственным стандартом и СНиП установлены нормы, по которым осуществляется монтаж системы, устанавливается устройство канализационных колодцев и выполняется угол уклона:

  • для труб диаметром 11 см – 2 см/п. м.;
  • при диметре трубы 16 см – 0,8 см/п. м.

Нельзя допустить образование обратного уклона при выполнении монтажных работ. Не только сами трубы, но и все комплектующие, используемые при сборке системы должны соответствовать санитарно-техническим нормам.

Установка смотрового люка и закладка труб

Чтобы правильно построить канализационную шахту, нужно учитывать особенности сборки деталей на всех этапах ее возведения. Не последнее место в процессе установки занимает монтаж смотрового люка. Его устройство достаточно простое, однако требует четкого выполнения необходимых работ:

  1. Последнее кольцо колодца перекрывают плоской плитой с отверстием для смотрового люка;
  2. По кромке отверстия монтируют металлический обод. Он защитит плиту от механических повреждений во время открывания крышки;
  3. Затем аккуратно монтируют металлический люк, желательно чугунный.

Когда устройство колодца будет завершено, стоит сразу же приступить к прокладке сточных труб. Согласно нормативам СНиП, в процессе их монтажа нужно учесть такие параметры:

  • Глубина закладки сточных труб должна составлять минимум 70 см;
  • Чтобы нечистоты проходили по магистрали самотеком, уклон труб должен составлять минимум 2 см на 1 пог. метр канализационной трассы;
  • Ввод трубопровода в канализационную шахту должен располагаться выше уровня трубы для вывода нечистот.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
