Как правильно сделать вентиляцию в парной русской бани

Воздухообмен в различных зонах

Предбанник

Вентиляция в предбаннике при установке в нем печи – самый простой и эффективный тип воздухообмена. Через топку происходит циркуляция воздуха. Но соседство помещения с парилкой приводит к оседанию конденсата на поверхностях: стенах, потолке. Чтобы сохранить деревянную облицовку, предотвратить ее гниение предбанник хорошо утепляется. Исключаются сквозняки. Необходимо выдерживать установленные нормами габариты: на 1 моющегося не менее 1,3 м.кв. площади. Самая простая схема вентиляции в бане для этого помещения сводится к выводу отработанных воздушных масс через санузел или моечную зону. Но лучше всего в предбаннике предусмотреть принудительный тип воздухообмена.

Вытяжной канал в парной

Вентиляция в бане в парилке

Полная замена воздуха в парной должна происходить 3 раза в час (не менее). Это связано с дефицитом кислорода во время банных процедур и постоянным его восполнением путем вентилирования помещения. Воздух подсасывается снизу на высоте 1,5 м от пола непосредственно с улицы, а не с внутренних помещений. Если в отделении парной располагается печка, заслонки, специально регулирующие поступление воздуха, задвижка для вентиляция в парной, пр., то это естественные способы регулирования воздухообмена. Корректировкой сечения воздуховода тоже можно управлять воздухообменом. Движение разных по температуре потоков воздуха зависти от мест обустройства вентиляционных отверстий. Схема расположения в парной – на одной стене, но на разных высотах или на противостоящих стенных поверхностям с различным уровнем расположения.

Воздуховод может быть изготовлен из обычной гофротрубы

В оптимальном варианте устройство душников выполняется как можно ниже: так лучше сохраняется тепло. А вот для интенсивности обмена воздушных масс в парилке нужно оборудовать принудительную вентиляцию (дефлектор, вентилятор).

Вентиляция в бане в парилке: почему необходима?

Выше мы уже рассказали об опасности замкнутой среды с точки зрения воздействия угарного газа, а также упомянули о необходимости создания микроклимата для просушки парной после её использования. Вентиляция в бане, в парилке однозначно повысит комфортность пребывания там и продлит срок эксплуатации постройки.

Вентиляция в парилке русской бани

Отличительной особенностью русской бани является влажный пар. При этом разнится и температурный режим, который ниже аналогичного показателя у сауны. Однако, напитанный влагой теплый воздух в значительно быстрее прогревает человеческое тело и обладает более мягким и щадящим действием (не оказывается спазмирующее действие на сосуды, можно посещать людям пожилого возраста и детям).

Устройство печи достаточно специфично: как правило, камни размещаются внутри, доступ к ним можно получить открытием дверцы. Это обеспечивает более длительное сохранение тепла камнями, и их сложнее залить, даже при неумелом расходе воды.

Вентиляция в парилке русской бани

Самое важное – это сохранить баланс, ведь пар имеет «ударный» характер, вырываясь из печи, сразу после того, как на каменку плеснули воды. Если она будет сконструирована неправильно, то можно упустить весь пар

В русской парной чаще всего применяются отдушины, которые устанавливаются в нижней части стен и обеспечивают сохранность жара, который скапливается у потолка.

Как сделать вытяжку в бане

Это уже говорилось не раз, и все-таки стоит повторить: затраты на обустройство вентиляции вырастут многократно, если делать ее с опозданием, после завершения строительства. При этом принцип создания вентиляции в бане остается неизменным: нужно создать условия для притока и оттока воздуха из помещений. Итак, как сделать вытяжку в бане своими руками или руками профессионалов.

Вытяжка в бане: схема

Схем множество, но для понимания принципа вентиляции годится какая-нибудь одна. Чаще всего предлагаются схемы вентиляции парилки, но куда больший интерес представляет схема для всей бани, с пояснениями.

Посмотрите на эскиз. На нем видно, что вентиляция проведена в моечной, парилке и комнате отдыха. Причем приток воздуха осуществляется с одной трубы в две точки, одна из которых находится в парилке, а вторая — в комнате отдыха. Вытяжка же расположена и в моечной, и в парилке, и в комнате отдыха. Опишем все вентиляционные приспособления в каждом помещении:

  1. Моечная — окно из металлопластика, регулируемая вытяжка, которая осуществляет забор воздуха через диффузор, расположенный на потолке. Оттуда воздух уходит через трубу на крышу.
  2. Парилка — утепленная форточка, расположенная ниже полка, регулируемая вытяжка, которая представляет собой вертикальный короб, заборное отверстие которого 150 см² расположено ниже полка, а выход из трубы на улицу осуществляется возле потолка. Один из каналов регулируемого притока возле печки, площадь сечения 150 см².
  3. Комната отдыха — регулируемая вытяжка, представляющая собой короб с сечением 150 см², высота заборного отверстия 30-40 см от пола, выход через трубу на улицу возле потолка. Регулируемый приток через второй канал с выходом возле топки печки.

Своими руками: как правильно сделать

Вытяжка в бане своими руками это не то, что невозможно осуществить, но к делу нужно подойти расчетливо и не спеша. Для того, чтобы самостоятельно сделать вытяжку, нужно выбрать схему и подготовить согласно ей материалы. Также необходимо сделать расчет сечения вентиляционных труб.

ВАЖНО! Объем притока должен быть равен или быть меньше объема вытяжки.

Для этого нужно знать объем помещения и коэффициент кратности (сколько раз воздух должен обновляться за час) — он есть в нормативах. В магистральных воздуховодах скорость движения не должна превышать 5 м/с, в ответвлениях — 3 м/с, в парилке — 2м/с, естественная вентиляция — до 1 м/с. Далее в таблице находим значение сечения трубы, которое ближе всего дает нужный объем при заданной скорости.

Зная сечение, остается подготовить гофру или трубы соответствующего диаметра, которые одним концом крепятся в помещении на нужной высоте согласно схеме, а другим — выходят на улицу. Для крепления используются саморезы, металлический скотч и монтажная пена. Отверстия снабжаются заслонками в помещении, решетками на выходе. Кстати, чистка вентиляции должна производиться раз в год.

Полезное видео

Посмотрите небольшой ролик, где показана наглядно вентиляция в одной бане:

https://youtube.com/watch?v=1X1kLtMZPe0

+++
Ну вот, теперь вы точно знаете, как правильно сделать вытяжку в бане, чтобы спасти себя, домочадцев и гостей от удушья в бане. Остается только правильно применить полученную информацию.

Может еще понадобиться из раздела вентиляции для бань:

  • как сделать своими руками;
  • вентиляция бань по их видам;
  • вентиляция в парилке.

Как сделать вентиляцию в каждом помещении бани?

Начнем с некоторых моментов проектирования. Как уже отмечалось ранее, проект вентиляционной системы желательно составлять одновременно с проектом самой бани. Также к процессу установки вентиляции выдвигаются определенные требования, которые приведены ниже.

  • Система должна получать достаточно мощности, чтобы функционировать эффективно и бесперебойно.
  • В помещении, где установлена вентиляция, круглогодично должна быть плюсовая температура.
  • Наконец, позаботьтесь также и о звукоизоляции.

Какие материалы могут потребоваться?

Чтобы ваша вентиляция была максимально защищена от разного рода внешних негативных факторов, а также чтобы она выглядела эстетично, в обязательном порядке зашейте ее в деревянные коробы. Увы, подобной продукции на современном рынке пока что нет, а потому вы должны сделать все собственноручно (либо, как вариант, нанять для этого профессионалов).

Помимо этого, в работе вам потребуются:

  • столярные/промышленные инструменты;
  • гофрированные трубы (необходимая длина – 150 сантиметров);
  • вентиляционные решетки;
  • специальные раздвижные системы, предназначающиеся для вытяжных каналов.

Как оборудовать вентиляцию в парной ?

О возможных способах обустройства вентиляции в данном помещении мы рассказали, а потому знаем, что здесь нужно сделать два отверстия – для вытяжки и притока воздуха. Стоит заметить, что люди, считающие, будто в парилке всегда должно быть жарко, а оттого и диаметр вентиляционных каналов должен быть небольшим, заблуждаются – это вообще не соответствует строительным нормам. А если ваши отверстия слишком большие и вы уверены, что через них выходит чересчур большое количество тепла, можете просто периодически их затыкать, используя заранее сделанную для этих целей заглушку.

Даже самые незначительные отклонения от требований, которые были описаны в одном из предыдущих разделов статьи, может привести к самым негативным последствиям – от постоянного холода до скопления ядовитых газов в парилке. Словом, располагайте вентиляционные отверстия правильно!

А что насчет моечной?

Гниющее дерево, неприятные запахи, которые данный процесс сопровождают – все это неизбежно ждет каждое моечное помещение, где не предусмотрена система вентиляции пола. Как об этом позаботиться? Сразу оговоримся, что каких-либо особых отличий, если сравнивать все с той же парилкой, практически нет.

Для того чтобы оборудовать здесь вентиляцию, обязательно выполните такие действия:

  • проделывание отверстий между черновым/финишным напольным покрытием;
  • выведение на крышу вентиляционной трубы;
  • установка вентилятора на эту трубу.

благодаря использованию вентиляционной системы в бане, прогрев пола будет осуществляться примерно следующим образом: охлажденный воздух, который мы также называем отработанным, будет выводиться наружу посредством трубы, а вместо него будет опускаться уже теплый (из верхних слоев, располагающихся под потолком). Более того, благодаря достаточно низкой температуре воздушных потоков, для этой целив полнее можно использовать даже пластиковый короб.

Заботимся о вентиляционной системе в предбаннике

Особенности воздухообмена здесь практически те же, что в описанных выше вариантах, поэтому вентиляция в бане в данном случае должна быть аналогичной. Прежде всего, для чего она нужна? Все так же для того, чтобы выводить на улицу отработанный воздух и доставлять в помещение свежий, богатый кислородом. А циркуляцию воздушных масс необходимо устроить таким образом, чтобы обеспечить качественное проветривание и просушивание не только самой комнаты (то есть предбанника), но также всех предметов мебели и декора, находящихся в нем.

Опытные банщики знают, что главной трудностью любого предбанника является не что иное, как конденсат – он в больших объемах образуется здесь на потолке и стенах комнаты. Из-за этого людям приходится сталкиваться с самыми ужасающими последствиями, среди которых появление плесени и разного рода грибков, что, в свою очередь, провоцирует преждевременное гниение дерева. Во избежание всех этих малоприятных вещей предбанник нуждается в качественной теплоизоляции, которая позволит забыть даже о малейших намеках на сквозняки.

В некоторых случаях в предбанниках устанавливаются печки. Если у вас так же, то проблема воздухообмена в таком случае исчезает как таковая, поскольку и приток воздуха, и его отток будут выполняться именно посредством нее.

Принципы организации вентиляции

Вентилирование пола в банных помещениях может выполняться различными методами. Одним из важнейших элементов системы считается создание вентиляционных пространств в напольной конструкции, что позволяет устранить накопление влаги внутри, между слоями. Основная система может основываться на нескольких характерных конструкциях: вентиляция под полом в бане, общая вентиляция банного помещения, обдув теплым воздухом.


Вариант вентиляции через пол в парилке включает в себя приточную и вытяжную вентиляцию

Конструктивно любая вентиляция помещения должна включать вход для свежей воздушной массы и выход для загрязненного воздуха. Для этого все банные помещения оборудуются входными и выходными вентиляционными отверстиями (отдушинами). Кроме того, при необходимости монтируются воздуховоды (воздушные каналы), заслонки, защитные решетки, обеспечивающие подачу воздуха в нужный период и в нужном направлении.

По характеру обеспечения воздушного потока, данный процесс может быть естественным и искусственным (принудительным). Классическим считается первый вариант, при котором перемещение воздушного потока происходит самопроизвольно в соответствии с законами конвекции, т.е. в результате градиента температуры или давления. Когда происходит такая вентиляция пола в бане, схема потоков имеет характерный вид (рис. 1).

Воздух, нагреваясь, будет подниматься вверх, и именно там должно располагаться выходное отверстие. Не рекомендуется вентиляция пола в бане через чердак, т.е. через отдушину в потолке. На чердаке формируется закрытое пространство, где накапливаются постепенно все вредные выделения, которые затем через отверстие могут возвратиться в баню, но уже в концентрированном состоянии.


Рисунок 1. Естественная вентиляция происходит за счёт разницы давления воздуха в парилке

Принудительная вентиляция банного пола основывается на использовании специального оборудования, создающего регулируемый воздушный поток в требуемом направлении. Возможно применение таких разновидностей искусственной вентиляции:

  1. Вытяжной тип: приток свежего воздуха извне происходит естественным путем, а выходная отдушина обеспечивается вытяжным вентилятором, принудительно вытягивающим отработанную воздушную массу.
  2. Приточный тип: осуществляется принудительная подача свежего воздуха с использованием входного воздушного вентилятора, при этом выведение его из банного помещения идет естественным путем через соответствующую отдушину.
  3. Приточно-вытяжной тип совмещает перечисленные технологии, совмещая принудительную подачу и отток воздуха.
  4. Общеобменная система является усложненным вариантом предыдущей вентиляции. Создается единая схема воздушной циркуляции с применением воздуховодов, что дает возможность контролировать объем, направление и скорость перемещения воздушного потока.


Варианты вентиляции для пола в бане под печь в дымоход

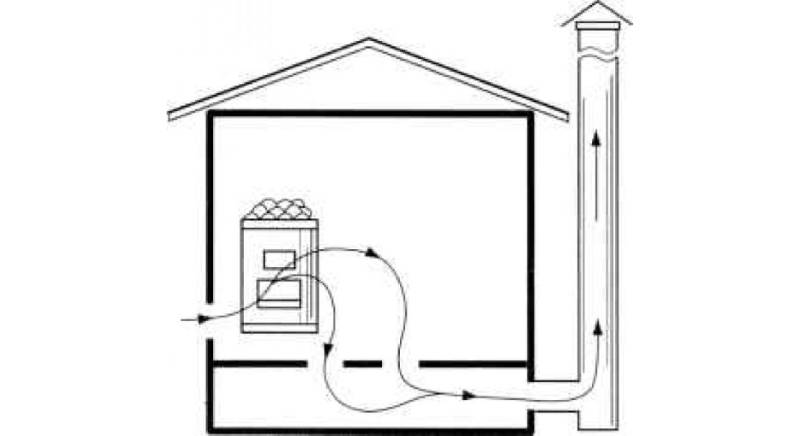

Существует вариант отточной вентиляции через пол в бане наружу

Обустройство теплых полов

Один из самых комфортных и эффективных вариантов – сделать теплый пол в бане вентиляцией. Для решения этой задачи надо направить в вентиляционные каналы нагретый воздух. В банных условиях его можно получить с помощью печи. Можно использовать двухсекционную трубу, которая обеспечит вентиляцию и помещения, и подполья. Эта труба направляется через банную печь, а воздушный поток разделяется по 2 направлениям: в парилку и под пол. Такую систему желательно снабдить принудительной вытяжкой.

В раздевалке бани можно соорудить тёплый пол с вентиляцией

Для этого укладывается гидроизоляция и эффективный теплоизоляционный слой. В рассматриваемой системе внешний настил накладывается с плотной подгонкой досок друг к другу, без зазора. Выход системы совмещается с дымоходом, что увеличивает тягу. Входное и выходное отверстия оборудуется задвижками.

Вентиляция пола в бане считается важным элементом её обустройства, позволяющим предотвратить гниение материала и повысить срок службы всего сооружения. С помощью вентиляции можно обеспечить теплые полы, что повысит комфортность банных процедур. Вентиляционную банную систему можно обеспечить своими руками, но для этого необходимо учитывать специфические требования и рекомендации специалистов.

Задачи, выполняемые системой вентиляции в бане

Обеспечение парящихся в бане кислородом, которого при повышенных влажности и температуре  организму человека требуется больше обычного.
Регуляция температуры: как любое другое помещение, парилка имеет предел сохранения температуры, естественная вентиляция поможет его поддержать

Иногда нужно резко уменьшить температуру, например, когда попариться заходят дети.
Удаление излишней влаги: важно не только для помывочной, но и для парилки. Влага приводит к процессам гниения древесины

Обшивка бани вагонкой внутри парилки или венцы сруба в парилке без проветривания могут подвергаться воздействию плесени.
Обеспечение горения в печке кислородом: бескислородное горение приведет к образованию смертельного угарного газа.

Монтаж приточной вентиляции

Вводной канал для подачи свежего воздуха располагают в непосредственной близости от топки банной печи. Желательно, чтобы впускное отверстие разместилось над листом металлической обшивки, защищающей древесину от случайного попадания мелких углей.

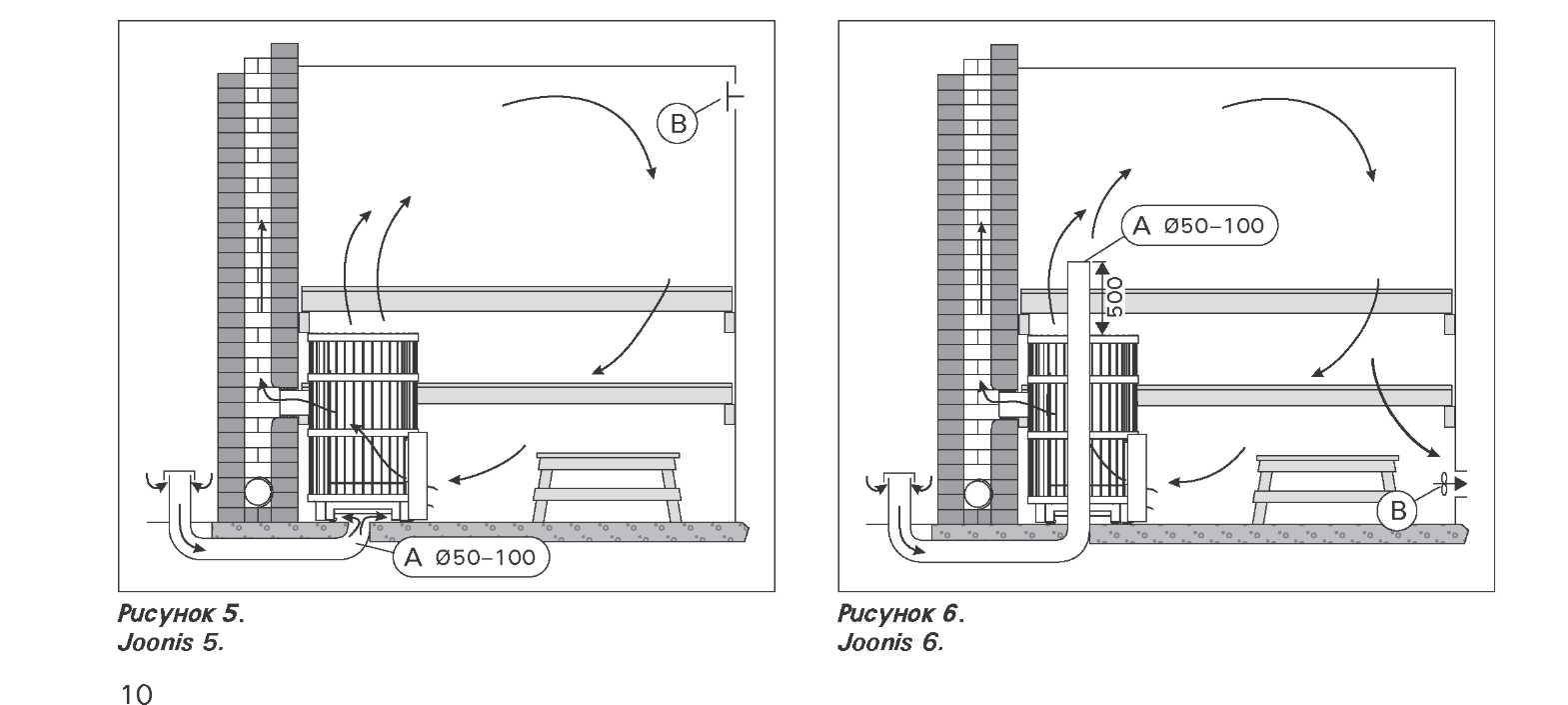

Вентиляция через печь в парилке

Вначале из подходящего материала нужно сделать короб. Его габариты должны превышать размеры дымохода примерно на 20%. Наружное отверстие короба располагается на наружной стене. В цоколе его размещать нежелательно.

Если топка расположена в собственно парилке, дополнительно обустраивается конвекционный короб. У стены, в которой расположен ввод для воздуха нужно выложить подиум из кирпичей, поставленных «на ребро». Их выкладывают в 3 ряда – под стеной, в середине и с краю.

Кладка для печи обустраивается на высоту в 25 см. Ее нужно довести до экрана из кирпича и обязательно перекрыть. Чтобы вновь поступающий воздух проходил прямо в печь, 2 последних кирпича лучше не укладывать. Торец обкладывается кирпичом.

Конвекционный короб монтируется до конца. В торце оборудуется поддувало. Под ним делается защитная подложка для сохранности напольного покрытия.


Вентиляционные продухи в печи

Когда подиум полностью готов, можно заняться установкой печи. Для равномерного распределения нагрузки желательно использовать уголок из металла.

После окончательной установки вокруг печи обустраивается каменная или кирпичная кладка. Для формирования зазора ее отодвигают на 5-6 см от печи. Далее устанавливается специальный экран. В нем нужно сформировать отверстия для прохода горячего воздуха.

Типы вентиляционных систем для парилки

Вентиляция в бане в парилке может быть трех типов:

  • естественная;
  • механическая;
  • комбинированная.

Естественная система предполагает, что циркуляция воздуха обеспечивается за счет разницы уровней давления и температуры в парной и на улице. Принцип действия здесь простой: сначала горячий воздух поднимается в верхнюю зону парилки, а потом уходит через вытяжное отверстие на улицу, тем самым разряжая атмосферу в бане, – это и создает условия для втягивания нового воздуха через приточное отверстие. Плюс такой вентиляции – минимальные финансовые затраты. Но здесь нужно учитывать один нюанс: при недостаточном утеплении конструкции естественный воздуховод будет преградой для качественного прогрева бани.

Схема вентиляции в парной

Механическая вентиляция функционирует посредством специальных приборов, контролирующих выход отработанного воздуха и подачу новых воздушных потоков в парную. Как правило, в роли таких приборов выступают разного рода вентиляторы. Плюс механической системы в том, что вентиляционное оборудование можно установить практически в любой зоне помещения.

Комбинированная вентиляция соединяет в себе элементы и естественной, и механической систем. Функционирует таким образом: за вытягивание отработанного воздуха отвечают механические приборы, а свежий воздух заходит через отдельное приточное отверстие.
