Строительство ливневой канализации на участке

Виды дождевых систем и их устройство

Существует три основных вида и способа организации дренажной системы по сбору дождевой воды:

1. Открытая.
2. Закрытая.
3. Смешанная.

Первый вариант – самый простой и недорогой способ обустройства ливневки. Под этим подразумевается система из установленных желобов на крыше. По ним происходит сбор воды. Дальше осуществляется сток по полуоткрытым специальным канавкам.

Более сложная система – закрытая. Здесь монтируются трубы и дождеприемники под землей. Вся вода собирается, очищается и отводится в отдельное место для дальнейшего ее использования в хозяйственных целях.

Под комбинированной или смешанной подразумевается использование элементов открытой и закрытой ливневой канализации. Особенно эффективно в тех случаях, когда необходимо сократить расходы при благоустройстве больших площадей.

Что касается схем монтажа, то существует их два вида:

1. Точечная.
2. Линейная.

Линейная схема применяется для сбора осадков с больших площадей. Она включает в себя прокладку труб, пескоуловителей и других элементов. Все места приемников соединены в общую систему.

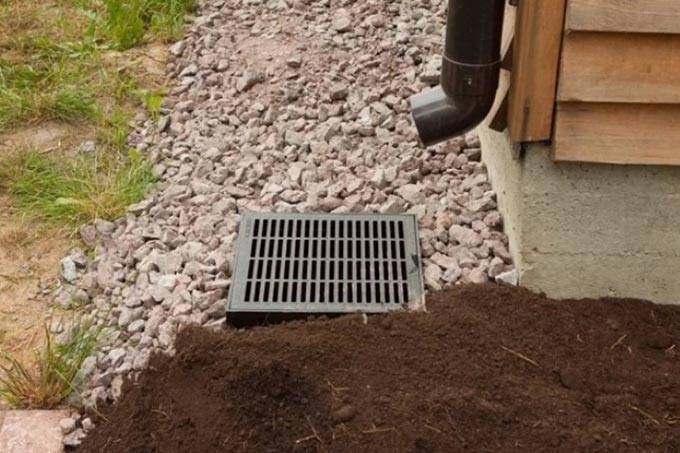

Точечная, наоборот, включает в себя индивидуальные дождеприемники, с которых вода отводится по трубам. На эти уловители устанавливается защитная решетка, фильтры и подобная оснастка. Она располагается на отдельных участках, например по углам здания и прочее.

Комбинированные дренажные системы загородного дома

Логично, что строить отводы от различных ответвлений системы для каждого контура, нерационально. Поэтому отводы устраиваются общие, в один коллектор.

Монтаж Ливневая канализация и Дренаж участка и фундамента

Watch this video on YouTube

• поверхностными, для схем ливневой канализации вокруг загородного дома;
• малозаглубленные контуры дренажной системы под поверхностью участка на глубине до полуметра;
• глубинные дренажи для отвода грунтовых вод на обильно обводненных участках загородного дома.

Не рекомендуется включать в общий водоотвод канализационную систему фекальных стоков. В этом случае повторное использование накопленной воды становится невозможным.

Классификация труб НПВХ по ГОСТ

В зависимости от целей применения НПВХ-трубы можно поделить на три основные группы:

• напорные – системы, отводящие стоки при помощи насосных станций;
• безнапорные – другими словами самотечные трубопроводы;
• гофрированные – подходят для монтажных работ на труднодоступных участках.

Чем толще стенки НПВХ-труб, тем большим сопротивлением к деформации они обладают. Согласно данному свойству НПВХ-изделия можно классифицировать следующим образом:

• легкие SN2 – кольцевая жесткость до 2 кН/м2 (глубина траншеи для укладки трубопровода не должна быть глубже одного метра);
• средние SN4 – кольцевая жесткость до 4 кН/м2 (глубина траншеи до шести метров);
• тяжелые SN8 – кольцевая жесткость до 8 кН/м2 (до восьми метров, трубопроводы можно укладывать под участками, где часто передвигается транспорт).

По размерам непластифицированные поливинилхлоридные трубы делятся на:

• НПВХ100 (рабочее давление до 10 МПа) и НПВХ125 (рабочее давление до 12,5 МПа) – отличное решение для напорной наружной водоотводящей системы;
• НПВХ110 – трубы с трехслойной стенкой (толщина 3,2 мм), длина 1, 2, 3, 4 и 6 метров;
• НПВХ160 – трехслойные стенки, толщина стенок 4 мм, длина 1, 2, 3 и 6 метров, подходят для сооружения самотечной канализации, жесткость SN2 или SN4;
• НПВХ200 – трехслойные трубы, толщина стенок почти 5 мм;
• ПВХ250 – трехстенные трубы с толщиной стенок 6,2 мм, оснащены раструбами и резиновыми уплотнительными кольцами;
• ПВХ315 – трехслойные трубы, толщина стенок 7,7 мм.

Согласно тому, какое максимально давление могут выдержать напорные НПВХ-изделия, их принято делить на следующие классы:

• PN6 – макс. рабочее давление 0,6 МПа;
• PN10 — макс. рабочее давление 1,0 МПа;
• PN16 — макс. рабочее давление 1,6 МПа;
• PN20 — макс. рабочее давление 2,0 МПа.

Порядок монтажных работ

В отличие от наружных элементов, установка ливневой канализации
закрытого типа производится только на стадии строительства. Большие объемы земляных работ в
условиях благоустроенного участка выполняются крайне редко. Если площадь
обслуживаемой зоны невелика, проще провести сеть наружных каналов до
коллектора, или вывести их наружу до точки сброса.

Рассмотрим, как создается ливневая канализация в частном
доме своими руками. Порядок действий:

подготовка. Определяется схема прокладки каналов, точки
размещения колодцев и коллекторов. Рассчитывается объем резервуаров и сечение
труб;

разметка. На территории участка отмечаются точки размещения коллектора, смотровых колодцев, определяются оси траншей под лотки или подземные трубы;
земляные работы. По разметке выкапывают траншеи, делаются углубления под емкости и резервуары;
погружение и установка емкостей. Коллектор, колодцы и прочие крупные элементы системы размещают в гнездах, ориентируют по осям труб и фиксируют положение;

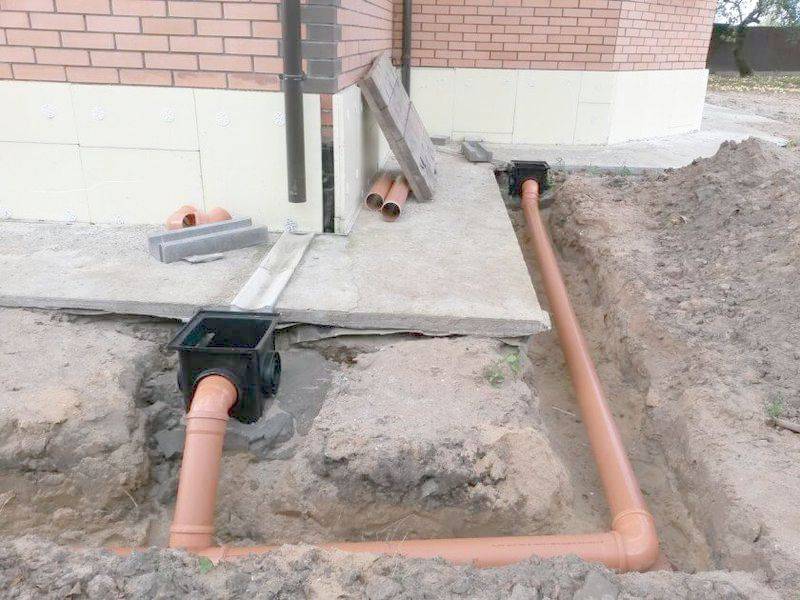

монтаж труб ливневой канализации. Производится укладка сети с заданным уклоном. Все действия необходимо постоянно сверять со схемой, составленной во время подготовительного этапа. Монтаж труб начинают от дождеприемников (или промежуточных коллекторов), а завершают подключением к основному резервуару;
засыпка труб слоем гравия. Он используется в качестве утеплителя, сохраняя более высокую температуру. Это не дает замерзнуть остаткам воды, если они имеются. Такая технология не сможет обеспечить сохранность заполненных труб, но для остатков воды этот способ вполне годится;
засыпка траншей и пазух элементов системы. Все углубления заполняются вынутым грунтом. Поверхность уплотняют до среднего состояния

Важно сохранить прочность верхнего слоя грунта, но не повредить трубы от излишней нагрузки сверху

Все работы выполняются параллельно с постройкой дома, чтобы впоследствии не пришлось снова производить земляные работы. Это опасно для фундамента, создает возможность нарушения тепло- и гидроизоляции основания.

Контроль качества

Для согласия на проведение канализационного трубопровода частного дома к центральной системе водостока необходимо соблюсти некоторые технические требования.

Врезка происходит, только если поблизости имеется специальный пластиковый резервуар, изготовленный в промышленных условиях – специальный колодец с гидравлическим перепадом необходимого диаметра и высоты.

Установить домашний водопровод несложно, но монтаж должен быть произведен с учетом глубины промерзания грунта, быть выше общих коммуникаций, а также проведена к колодцу под необходимым углом.

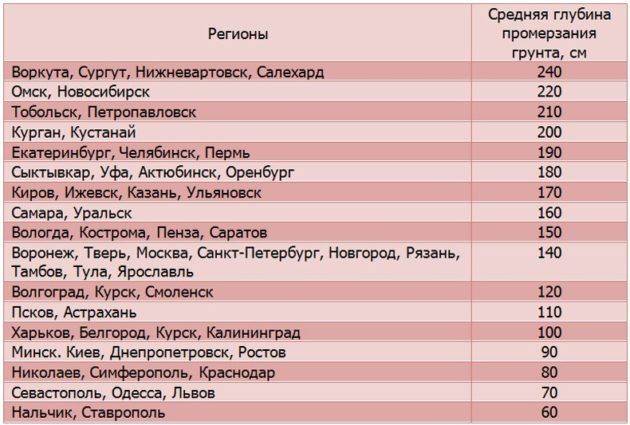

Уровни промерзания грунтов в разных регионах

В центральной части России глубина монтажа труб составляет около 2,5–3 метров, в северных регионах – 3,5 метра, а в южных областях – 1,5 метра.

На каждый метр проведенной трубы необходимо произвести уклон не менее 2 см, подобное требование обеспечивает самоочищающую скорость для трубопроводов.

И еще несколько моментов:

• Водосточная сеть не предусматривает резких поворотов, подобная конструкция привести к засорению труб.
• Диаметр трубопровода должен равняться величине от 15 до 25 см.
• Для врезки используется раструбное соединение и силиконовая смазка.
• На дно траншеи укладывается песочная подушка толщиной 10–15 см, рядом с колодцем ее нужно утрамбовать.
• По завершении работ проводится проверка уклона системы труб, затем производится засыпка песком и грунтом.
• После всех этих мероприятий между водоканалом и домовладельцем заключается письменный договор о водоотведении.

При подключении ливневых водостоков к центральной канализационной системе необходимо собрать пакет документов и разрешающих согласований. Если их не удалось получить, то монтируется автономная система сбора осадочных вод.

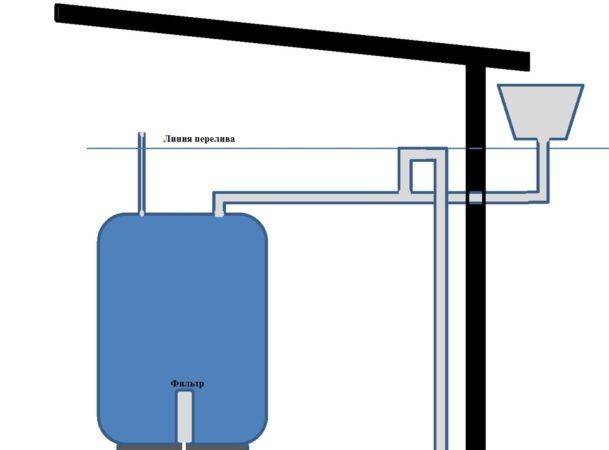

Автономная система сбора осадочных вод

Проведение работ своими руками

Для организации своими руками устройства канализации в доме необходима схема, с помощью которой можно рассчитать, какие виды материалов и сантехники понадобятся и в каком количестве. Чертеж должен быть выполнен в масштабе.

Также надо учесть такие факторы, как:

• Тип грунта;
• Уровень подземных вод;
• Объем использования воды;
• Климатические особенности местности.

Возможны несколько типов укладки канализационных труб: под полом, внутри стен, снаружи, но это менее эстетично. Трубы, проложенные в стенах или под полом, штукатурятся в 2 см или заливаются цементом. Чтобы уменьшить шум системы, делают обмотку труб без воздушных зазоров.

Схема канализационной системы

У канализационной системы в частном доме схема непростая, она должна учитывать, помимо глубины и материалов, и местоположение с учетом требований.

А именно:

1. Для установки септика или другого вида переработки сточных вод выбирается самое низкое место на участке.
2. Расстояние до источника с питьевой водой — не менее 20 м.
3. До проезжей части – не менее 5 м.
4. До открытого водоема – не менее 30 м.
5. До жилого здания – не менее 5 м.

Для обустройства канализации хорошо подойдут пластиковые трубы

Составляя схему, необходимо разметить все точки слива воды и стояк. Стояк должен быть в легкой доступности. Обычно его устанавливают в туалете, т.к отводная труба унитаза имеет диаметр 110 мм, как и у стояка.

Отводные трубы от ванны и раковины обычно объединяют в одну линию

Важно помнить о том, что труба от унитаза не должна иметь никаких входов от других труб. Кроме того, схема должна включать месторасположение фановой трубы

Самостоятельный монтаж

Установку в доме своими силами рекомендуется начать с внутренней части канализации, а также вентиляции для нее. Канализационная система должна содержать в трубопроводе люки для осмотра и ремонта. Крепление труб к стенам осуществляется хомутами, подвесками и т.п. В местах соединений необходимо использовать крестовины, тройники и коллекторы крупного диаметра (около 100 мм). Переходники помогут соединить трубы разных диаметров.

Немаловажна и вентиляция, которая выполняет сразу 2 функции — приток воздуха в зонах разреженности, вывод газов. Разреженность чаще образуется при сливе воды в унитазе и при работе насоса для слива у стиральной машины. Приток воздуха не дает происходить захвату воды в сифоне и образовывать гидрозатвор, который имеет громкий неприятный звук. Продолжением стояка на крыше является фановая труба.

Чтобы правильно ее установить, нужно следовать правилам:

1. Диаметр фановой трубы — 110 мм для предотвращения закрытия наледью прохода.
2. Высота трубы на крыше выше остальных, в том числе печных, каминных и т.п.
3. Расположение на расстоянии 4 м от окон и балконов.
4. Фановая труба должна быть отдельная от общей вентиляции и с последующим выходом на чердак.

При обустройстве канализации следует соблюдать правила техники безопасности

Через гильзу с обратным клапаном происходит выход коллектора в фундаменте к внешней канализации. Диаметр гильзы составляет 150-160 мм. Обратный ток стоков при наличии обратного клапана невозможен при возникновении загрязнений трубопровода или переполнении приемника стоков.

Глубина укладки

На какую глубину осуществлять укладку труб, зависит от углубления септика и глубины промерзания грунта в регионе. Причем трубы необходимо прокладывать ниже данного уровня.

Их укладывают по следующей схеме и правилам:

1. Отсутствие поворотов от дома до септика для предотвращения засоров.
2. Трубы правильного диаметра.
3. Одинаковый материал труб в одном трубопроводе.
4. Соблюдение уклона (примерно 0,03 м на 1 погонный).

Если уклона не будет или он будет иметь недостаточный градус, то понадобится установить канализационный насос. Также в схему внешней канализации должны входить дополнительные колодцы, особенно если есть повороты трубопровода от дома до септика. Они помогут в обслуживании канализации и устранении возникших засоров или промерзания.

Канализацию, как и водопровод, рекомендуют дополнить теплоизоляцией из пенополиуретана и полиэтилена либо проложить электрокабель.

Желоб как один из главных и важных компонентов устройства

Один из основных элементов конструкции, который принимает воду с крыши. Существует несколько его разновидностей: настенный или подвесной. Для изготовления используется пластик, оцинкованный металл или медь.

Настенный

Он локализуется близко к свесу кровельного материала на самом краю крыши. Изделие представляет собой бортик, высотой до 20 см и выполняет функцию барьера для дождевой воды. Устанавливаются такие желоба под углом к свесу и направляются к сливной воронке. Для соединения лотков применяется клей или двойной лежачий фланец. Угол их наклона составляет 15 градусов, что предотвращает перелив жидкости через край.

Дождевой или подвесной

Он плотно крепится непосредственно под кровельным свесом, что не дает возможности набравшейся жидкости затекать под желоб. Для фиксации применяются стальные крючки, по форме соответствующие изделию. Так как данный фрагмент не перегибается, то во избежание его переполнения в нем нужно сделать отверстие в заранее отмеченном месте. При расчете уклона в этом случае учитывается количество осадков, выпавших за год.

Классификация желобов

По форме выделяются такие виды желобов:

Разновидность	Характеристика
Полуэллиптический	Хорошо справляется с большими потоками воды, так как обеспечивает большую пропускную способность
Полукруглый	Он устойчив к нагрузкам, имеет высокий уровень жесткости. Такой желоб универсальный, так как применяется на большинстве кровельных конструкций

Еще желоба классифицируются по материалу изготовления:

1. Пластиковые.Они имеют привлекательный внешний вид, небольшой вес и невысокую стоимость. При правильном креплении и применении срок из эксплуатации составляет 15-25 лет. Смонтировать их можно самостоятельно. Крепятся такие фрагменты при помощи муфт или защелок с резиновыми уплотнителями. Иногда для фиксации применяется клей. Но такие изделия имеют высокий риск механического повреждения, делаются хрупкими при отрицательной температуре. Небольшие царапины на поверхности можно замаскировать акриловой краской.
2. Алюминиевые. Для соединения используются крепления с резиновыми и силиконовыми уплотнителями или специализированный клей. Необработанный материал может быстро покрыться ржавчиной. Избежать этого поможет слой лака.
3. Оцинкованные. Представляют собой металлические изделия с предварительно нанесенной полимерной защитой. Характеризуются широкой цветовой гаммой. Для крепления используются скобы с защелками, оснащенными резиновыми уплотнителями. Такие желоба имеют высокую прочность и не поддаются коррозии, если только не поврежден полимерный слой. Недостатком является частое отсутствие правильной формы, что усложняет сборку системы.

Еще в магазинах можно приобрести изделия из меди. Они прочные, устойчивые к ржавлению, имеют привлекательный внешний вид и продолжительный срок эксплуатации, но у них высокая стоимость.

Как правильно рассчитать желобы?

Стандартная длина элемента составляет 3-4 м. Для маленьких зданий хватит изделий сечением 70-115 мм. На больших сооружениях устанавливают желоба сечением до 200 мм. Нужно рассчитывать указанный фрагмент так, чтобы расстояние между ближайшими воронками составляло 8-12 м.

Собираем конструкцию желоба

Если длина желоба больше 12 м, то требуется несколько фрагментов, соединенных между собой крепежных элементов. После этого на краях конструкции устанавливаются заглушки и она фиксируется на кронштейнах.

Основы проектирования ливневой канализации

В требованиях к производительности дождевой канализации учитывают среднегодовой объем поверхностного стока, куда входят дождевые, талые, поливочные и моечные воды.

Для определения объёма дождевых вод используют региональную статистику осадков в теплое время года, талых вод — статистические данные о толщине снежного покрова с учетом уборки снега за территорию участка. Для каждого вида поверхности учитывают его площадь и коэффициенты стока:

• максимальные — у кровли и асфальта;
• минимальные — у газона, открытых участков плодородного слоя (огородов и цветников), площадок с щебеночным покрытием

Объём водоприёмных колодцев рассчитывают для пиковых нагрузок, а зная эти параметры определяют размеры лотков, желобов и диаметры труб всех линейных участков сети. Также при этом учитывают: допустимое время максимальной концентрации воды в дождеприемниках и время прохождения (скорость движения) потоков воды по каналам.

Виды ливнёвки

Канализация, предназначенная для отвода талых и дождевых вод, бывает двух типов:

Точечная обеспечивает сбор воды с крыш зданий. Её основными элементами являются дождеприёмники, расположенные непосредственно под водосточными трубами. Все точки водосбора обеспечиваются специальными отстойниками для песка (пескоуловителями) и соединяются между собой единой магистралью. Такая канализация – относительно недорогое инженерное сооружение, способное справиться с отводом дворы с крыш и двора.

Линейная – более сложный тип канализации, предназначенной для сбора воды со всего участка. Система включает в себя сеть наземных и подземных водостоков, расположенных по периметру участка, вдоль пешеходных дорожек и двора. Обычно в общий коллектор линейной ливнёвки отводятся воды из дренажных систем, размещённых вдоль фундамента или защищающих сад и огородные грядки. Система крайне чувствительна к уклону в сторону коллекторов. Если его не соблюсти, вода будет застаиваться в трубах и водоотвод не сможет выполнить свои функции.

По способу отвода воды ливнёвки делятся:

На открытые системы, собирающие воду через лотки и доставляющие её в коллекторы. Лотки сверху накрываются фигурными решётками, отлично дополняющими ландшафтный дизайн и обеспечивающими защиту от мусора. Такие системы монтируются на небольших частных территориях.

Такой проект реализуется на практике путём сооружения каналов, соединяющих водосборные лотки между собой и, в конечном итоге, отводящих собранную воду за пределы намеченной территории.

На водоотводы смешанного типа – гибридные системы, включающие в себя элементы закрытых и открытых систем. Строятся чаще всего для экономии семейного бюджета. Наружные элементы более просты в установке и стоят дешевле.

На закрытые системы, состоящие из дождеприёмников, лотков, трубопровода и коллектора, выходящего в овраг или водоём. Это идеальное решение для осушения улиц, территорий промышленных объектов и загородных участков, имеющих большую площадь.

На фото: Ливневая канализация открытого типа в промышленном исполнении. Основными элементами конструкции выступают бетонные лотки, поверх которых накладываются решётчатые металлические листы. По такому же принципу строятся открытые схемы ливневок для частного домостроения.

Отвод собранной воды осуществляется по сетям трубопроводов, проложенных и скрытых под землей. Как правило, выводятся собранные продукты атмосферных осадков на очистные сооружения и далее в акватории естественных водоёмов.

Отдельно следует выделить арычную (лотковую) систему сбора и отвода дождевой воды. Этой схеме ливневой канализации, вместе с простой схемой её изготовления, присуща универсальность эксплуатации.

Арычная ливневая канализация имеет преимущества в том, что вместе с функцией отвода дождевой воды может исполнять роль поставщика влаги для сельскохозяйственных насаждений. Также это экономичный вариант строительства по сравнению с другими проектами.

Благодаря арычной конструкции реально организовать не только вполне эффективный водоотвод продуктов атмосферных осадков. Эту же систему можно успешно применить в качестве оросительной конструкции, к примеру, для нужд приусадебного (дачного) хозяйства.

Пошаговая инструкция

Перед тем, как приступать к реализации своих планов по обустройству ливневки, убедитесь, что ваш особняк обустроен установками сбора и отвода воды.

Дальше, все работы нужно выполнять в соответствии с типом выбранной системы.

Выкапываем ров, глубиной и шириной он должен быть с учетом наклона.

Если вы считаете нужным утеплить конструкцию, то размеры котлована должны соответствовать этим дополнительным требованиям.

Тщательно утрамбовываем дно траншеи. После этого засыпаем туда слой песка, толщиной не менее 20 см.

В специально отведенном месте копаем котлован, в него поместим резервуар для сбора сточных вод.

Скорее всего, это будет готовая пластиковая емкость (септик).

В качестве альтернативного метода можно сделать резервуар из бетона.

На песчаную подготовку укладываем желоба или трубы.

Это зависит от того, какой вид ливневой канализации вы будете монтировать.

Следующий шаг – подсоединяем все отдельные компоненты в одно устройство.

Трубы соединяем посредством фитингов.

Все стыки, в обязательном порядке, герметизируем.

Там, где лотки соединяются с коллектором, устанавливаем улавливатели для песка.

На участках, которые имеют большую протяженность (более 9 – 10 метров), и в местах излома труб, не обойтись без установки смотровых колодцев.

Проверяем дееспособность конструкции на предмет протечек, заливая жидкость в водоприемник. Если неполадки будут обнаружены, их нужно устранить.

Заключительный этап. Трубы, которые находятся под землей, засыпаем грунтом, а находящиеся выше уровня грунта каналы, закрываем декоративными защитными решетками.

В любом частном строении монтажные работы по обустройству ливневой канализации должны выполняться в последовательности, которая описана выше.

Не забывайте сделать водоотвод со всех скатов кровли. Только так вы сможете защитить свой земельный надел и придомовую территорию от влияния излишней влаги.

Запомните! Ливневку и дренаж никогда не объединяйте в одну систему. Эти схемы должны дополнять друг друга, а не взаимоисключать.

Потому, что во время сильных дождей, совместное устройство может не выдержать натиска водной стихии.

Собственники загородных особняков могут без опасений подключать ливневку к собственной канализации. Потому, что вредных ингредиентов в дождевой воде нет, и она не требует мероприятий по очистке.

Если вы благоустроите свой дом и прилегающую к нему территорию устройством поверхностного отвода воды, это заметно продлит срок эксплуатации конструкций.

Таким образом, вы избавите себя и своих домочадцев от не просыхающих луж.

Незамысловатое устройство можно смастерить своими руками. Ничего сложного в этом нет.

Работа мастера боится. Стоит только начать. А если возникнут сложности, все ответы на вопросы можно найти в этой статье.

Какие трубы использовать и, как глубоко из закапывать в грунт, посмотрите в предлагаемом видеоролике.

Устройство и принцип работы ливневой канализации

Схема ливневой канализации

Большое количество воды на поверхности, которая остается после дождя, может стать причиной многих неприятностей: размывания грунта, заболачивания почвы, гибели растений, разрушения фундамента здания, затапливания подвалов и т.д. Такие проблемы возникают по разным причинам: в данной местности выпадает много осадков; участок расположен в низине или он находится в паводковой зоне. Неприятности устраняются быстрым отводом воды с территории с помощью ливневой канализации дома.

Для ее создания используются такие детали:

• Жолобы, воронки, водосточные трубы. Они необходимы для сбора воды с поверхности крыши и направления ее в дождеприемники.
• Дождеприемники. Изделия предназначены для приема воды с кровли или участка. Баки заводского изготовления часто оснащают фильтрующими элементами: корзиной для сбора крупного мусора и пескоуловителем.
• Придверные поддоны. Это емкости для сбора воды непосредственно возле входных дверей.
• Трубы. Применяются в подземных коммуникациях для перемещения жидкости к месту сбора или утилизации. Незаменимы в городских условиях.
• Приемные лотки. Детали для сбора жидкости с поверхности земли и направления ее к дождеприемникам. Обычно используются индивидуальными застройщиками в сельской местности.
• Пескоуловители. Нужны для выделения мелкой сыпучей массы из жидкости. Они устанавливаются сразу за дождеприемниками, в местах, где вода вливается в подземную систему. Без таких фильтров канализация быстро засорится и выйдет из строя.
• Ревизионные колодцы. Элементы закрытой ливневой канализации. Они используются для чистки подземной части системы.
• Коллекторы. Предназначены для сбора воды от нескольких труб и лотков и объединения потоков. Их также строят, если необходимо резко изменить направление магистрали.
• Накопители. Служат для временного хранения дождевой воды, собранной с участка.

Система ливневой канализации условно разделена на две зоны: отвод воды с кровли и с поверхности земельного участка.

На схеме показан принцип работы ливневой канализации

Функционирует она следующим образом. Дождевая вода с кровли стекает в желоба, размещенные вдоль нижней кромки покрытия крыши. Они крепятся с наклоном в сторону вертикальных трубопроводов-стояков. По ним жидкость попадает в дождеприемники, расположенные на земле прямо под стояками. Эти элементы соединены трубами с лотками, в которые стекает вода с поверхности участка. Собранная жидкость по магистрали отводится в центральную канализацию, за пределы участка, в овраг или водоем. Чтобы система не забилась, канализацию оснащают пескоуловителями для очищения от сыпучей массы и решетками для задерживания веток, листьев и другого крупного мусора.

Ливневые канализации домов отличаются между собой объемом воды, которую могут пропустить через себя, конструкцией, сроком эксплуатации. Существуют такие типы сооружений:

• Открытая система. Строится на поверхности грунта. Элементы конструкции заглубляют и бетонируют, а сверху накрывают решетками. Магистраль очень простая и наименее затратна по деньгам. Ее легко изготовить своими руками без разработки проекта. Открытая ливневка строится в небольших частных домах и часто используется как элемент ландшафтного украшения. Во время мороза такая система неработоспособна. Построить ее можно на любой стадии обустройства территории участка.
• Закрытая система. В таких конструкциях присутствуют дождеприемники, в которые собранная вода поступает по трубам или лоткам. Из них жидкость направляется к месту утилизации. Элементы ливнестока не видны, они скрыты под землей. Стоимость закрытой системы достаточно большая, поэтому решение о ее использовании должно быть обосновано. Строить такой водоотвод рекомендуется на начальной стадии обустройства участка.
• Система смешанного типа. В ее состав входят наружные лотки и трубы, уложенные под землей. Применяется в случае сложного рельефа участка. Ее часто используют для прокладки ливневки по кратчайшей траектории.
• Точечная система. Предназначена для сбора и отвода воды с поверхностей, не пропускающих жидкость, например, с крыши дома или с бетонированной площадки. Чаще всего это колодцы-дождеприемники со съемной крышкой и простейшими уловителями мусора.
• Линейная система. Создается для комплексного решения проблемы — удаления воды с поверхности большой площади и направления ее к месту сбора или утилизации. Состоит их желобов, лотков, пескоуловителей и грубого фильтра для сбора крупного мусора. Они монтируются вдоль дорожек и площадок.

Решетки

Наличие решеток в системе отведения воды обеспечивает максимальный уход воды с поверхности грунта на участке. Качество и эксплуатационные характеристики решеток зависят от материала изготовления.

В частности, речь идет о следующих вариантах:

• Решетки из чугуна отличаются надежностью и долговечностью. Но при выборе этих элементов ливневой канализации следует учесть, что краска на них не держится больше 3 лет. Следовательно, по истечении этого времени чугунные решетки становятся менее привлекательными, что способствует снижению эстетичности всей конструкции.
• Стальные решетки считаются самым дешевым вариантом, но характеризуются низким качеством. Это объясняется склонностью стали к образованию очагов коррозии, следовательно, через 2-3 года эксплуатации решетки покроются ржавчиной.
• Решетки из алюминиевых сплавов более крепкие, имеют привлекательный внешний вид, однако стоимость их довольно высокая.

Типы ливневой канализации

Ливневая канализация состоит из комплекса различных устройств и деталей, которые объединены в одну систему сбора дождевой и талой воды. Она может быть:

• точечной
• линейной

Точечная канализация

Ливневка точечного вида представляет собой углубления под каждой вертикальной трубой водосточной системы, куда собираются дождевые и талые воды. В углубления вставляют дождеприемники, соединенные в одну сеть для последующего отвода этих стоков в дренажный колодец или на поле аэрации.

Дождеприемники должны быть оснащены пескоулавливающими конструкциями, чтобы в них не попадал мусор, и защищены прочными решетками  в целях безопасности.

https://youtube.com/watch?v=jeBioyuO1Qg

Линейная канализация

Линейная канализация предназначена для сбора дождевой и талой воды не только с крыш, но и со всего участка — с пешеходных дорожек, стоянок автотранспорта и всей придомовой территории. Состоит она из сети каналов, углублений, дождеприемников и подразделяется на:

• открытую
• закрытую
• смешанного типа

Открытый тип

Такая ливневка, как правило, представляет собой сеть забетонированных каналов или специальных лотков, отводящих сточные воды за пределы участка. При этом они не прикрыты защитными ограждающими решетками.

Такая система наименее затратна и наиболее проста по исполнению.

Закрытый тип

Оборудована канализация

Гораздо сложнее устроена закрытая ливневка. При её проектировании необходимо учитывать:

• количество собираемых стоков
• геологическое строение участка
• тип грунтов
•  материал труб
• место приема стоков и другие аспекты, которые указаны в документе дождевая канализация СНиП 2.04.01-85

При устройстве ливневки такого типа дождевые и талые воды собираются через сеть дождеприемников, лотков и каналов, а затем отводятся в дренажные колодцы или коллекторы по трубопроводам, уложенным в земле. При этом стоки могут перемещаться как самотеком, так и с помощью насосов.

Комбинированная ливневка

Ливневая канализация смешанного типа, или комбинированная, содержит в себе элементы, присущие и открытым, и закрытым системам.

Чаще всего ее применяют на участках большой площади, или когда необходимо сократить финансовые расходы.

Монтаж ливневой канализации

Первое, что нужно сделать перед установкой ливневки – определить возвышенности и низменные места на участке. Это позволит сделать уклон сточных каналов в соответствии с особенностями рельефа.

Подбор элементов

Ливневая канализация своими руками в частном доме начинается с замеров и схем. Для определения количества дождеприемников, длины дренажных труб и их диаметра, а также класса септика, нужно предварительно составить план территории. На нем указывается расположение участков с болотистым грунтом и лужами, места с неровностями ландшафта. На основании этих данных определяют расположение поддонов и приемников, выбирают место для установки коллекторов и септика. Система строится с учетом существующих инженерных сетей (водоснабжение и т.д.), которые проходят по участку.

Для расчета размеров и формы элементов ливневой канализации, определяется средний объем воды, который будет ежедневно проходить по трубам, частота атмосферных осадков, площадь и тип дорожного покрытия (бетон, асфальт, гравий и другие материалы имеют разные коэффициенты поглощения жидкости).

Глубина закладки труб

Если для открытой канализации все компоненты ввода распределяются поверхностно, то для закрытой системы без траншей не обойтись. Точная глубина закладки труб определяется индивидуально для каждого участка, но согласно санитарным нормам, она должна быть не менее 30-70 см (чем больше диаметр труб, тем больше глубина). Это усложнит дальнейший ремонт ливневой канализации, но защитит ее от морозов.

Не стоит забывать и об уклоне труб, так как вода должна стекать в сборники, и далее – в дренажные тоннели. Угол зависит от диаметра коммуникаций и от особенностей ландшафта. К примеру, для трубы диаметром 25 см, расположенной на ровной поверхности, понадобится уклон не менее 8 мм (на каждый погонный метр). При этом максимально допустимое значение уклона канализации составляет 15 мм на метр.

Мнение эксперта
Илья Кожевников
Инженер-проектировщик. Стаж 10 лет

Для глубинной прокладки каналов рекомендуется использовать дренажные трубы из ПНД или из композитного пластика диаметром 100-200 мм.

Они обладают небольшим весом, легко соединяются, и имеют длительный срок службы. Их гладкие внутренние стенки способствуют прохождению стоков без образования налета и засоров.

Порядок монтажа

1. Кровельная часть. Ливневая канализации кровли устанавливается в первую очередь. Для организации сброса воды через водоотвод понадобятся желоба, воронки, заглушки, колена, трубы и крепления. Желоба монтируются по всему периметру крыши. Они могут не соединяться друг с другом, а заканчиваться трубами с воронкой и заглушками. Но, если длина участков небольшая, для перехода используется герметичное колено. У земли трубы с кровли соединяются с дренажом канализации.
2. Разметка территории и земляные работы. На участке, согласно плану, отмечается расположение сборников, поддонов, лотков, труб и колодцев. Для указания необходимости серии уклонов используют веревку. После этого вырываются траншеи с заранее рассчитанной глубиной, а также котлованы для колодцев и септика (если еще нет на участке).
3. Монтаж ливневки. В траншеи насыпается нужное количество песка для создания настила (защита от проседания грунта), на который укладываются трубы. После, они герметично соединяются между собой. Затем ставятся приемники, и подключатся к системе. Фильтры и решетки монтируются в последнюю очередь. Для укрепления лотков используют цемент. Коллекторы также бетонируются.
4. Проверка магистрали. Для тестирования дождевой канализации, ее полностью заполняют водой, используя для этого каждый приемник. Только при отсутствии протечек и бесперебойного поступления воды в колодцы, можно переходить к засыпке.
5. Засыпка. Если водоотведение происходит без протечек, трубы и другие элементы засыпают грунтом.

Техническое обслуживание

Обслуживание ливневой канализации сводится к периодическим осмотрам системы с удалением скопившегося мусора. Кроме того, может потребоваться:

• промывка канализации раз в 3-4 года;
• ремонт ливневой канализации при необходимости;
• удаление ила со дна колодцев при помощи промывки насосом.

В случае появления засоров нужно обратиться в специальную службу, которая использует профессиональное оборудование и устранит проблему без повреждения узлов.

Для подготовки к зиме трубы прочищают, сливают воду с приемников и транспортеров, перекрывают входы. Система открытого типа консервации не требует.
