Выбор и установка вертикальных радиаторов отопления для квартиры

Обзор моделей современных радиаторов

На сегодняшний день выпуском чугунных батарей занимаются как производители России, так и стран СНГ (Украины и Беларуси). Не отстают от них и заводы Турции, Германии, США, Англии. Самыми востребованными являются чугунные радиаторы следующих компаний:

  • GURATEC;
  • ТомБат;
  • Konner.

Производством батарей с прежним дизайном и усовершенствованными свойствами занимается . Выпускаемые изделия отвечают строгим нормам ГОСТа при разных массе и габаритах.

Наиболее дорогостоящей моделью является радиатор МС-140-500, у которого цена одной секции находится в пределах 240 р. Такой прибор имеет глубину 140 мм, номинальную мощность 160 Вт, межосевое расстояние 500 мм и емкость 1,45 л. Общий вес изделия составляет 7,1 кг.

Батарея с минимальными показателями массы (5,7 кг) и объема имеет аббревиатуру МС-110-500. Радиатор обладает средним номинальным тепловым потоком в 125 Вт и емкостью в 0,85 л. Модель батареи типа МС-90-300 наделена изготовителем низкой мощностью (всего 100 Вт) и минимальной ценой.

Производство высококачественных батарей налажено и на фирме GUARTEC, расположенной на территории Германии. Их изделия отличаются оригинальным дизайном и длительным сроком эксплуатации. Немецкая педантичность позволила им создавать на территории некоторых стран Европы (Германии, Франции, Англии) значительное количество радиаторов, пользующихся большой популярностью.

Стиль ретро, отличающий данные батареи, не помешал производителям оснастить их необходимыми характеристиками и цветовым оформлением (например, под медь, бронзу, чугун). Эти факты стали ключевыми моментами для любителей украсить интерьер подобными изделиями.

Китайская компания Konner занимается производством продукции, разработанной опытными инженерами. Их радиаторы отопления приспособлены к условиям нашей страны, имеют интересный дизайн и обладают современными характеристиками с сохранением отличного качества и высокой прочности. Работа батарей возможна как при естественной, так и принудительной подаче воды. Каждая модель характеризуется индивидуальной теплоотдачей.

Так, чугунный радиатор Konner Modern 500 имеет массу 4,75 кг, а теплоотдача одной секции равна 150 Вт. Другая модель Modern 300 обладает теплоотдачей 120 Вт и весом 3,5 кг при идентичной стоимости одного элемента в 500 р. Батареи устроены с различным межосевым расстоянием и пригодны для установки в комнатах с разной высотой подоконников.

Производители вертикальных радиаторов

Отечественные компании, к сожалению, не производят радиаторов с высотой более 90 см. Большинство дизайнерских батарей изготовляются в европейских странах, где население может себе позволить массово покупать такую дорогую продукцию.

Наиболее известными производителями вертикальных радиаторов являются:

  • Arbonia;
  • Betatherm;
  • Jaga;
  • Caleido;
  • Enix;
  • Korado;
  • Fondital;
  • Global;
  • Е.С.А.

Швейцарская компания Arbonia производит стальные бюджетные и эксклюзивные радиаторы. Клиенту предлагаются трубчатые батареи до 3 метров длиной, имеющие до 6 трубок в глубину и до 24 секций в ширину. Таким образом, общее количество каналов может достигать 144 штук.

Венгерский производитель Betatherm производит дизайнерские трубчатые, панельные и секционные батареи. Их передняя пластина может изготавливаться из стекла, металла или искусственного камня с нанесенным рисунком. От варианта исполнения сильно зависит конечная стоимость изделия.

Итальянские компании Caleido, Fondital и Global производят биметаллические и стальные радиаторы секционного и трубчатого типа по доступным ценам. Все модели имеют прямоугольную форму без дизайнерских изысков.

Польская компания Enix выпускает как простые, так и эксклюзивные модели секционных и трубчатых радиаторов. Изюминкой батарей является необычная форма ребер и их встроенная подсветка.

Бельгийский концерн по производству отопительных радиаторов Jaga сосредоточен исключительно на батареях изысканной формы. Их стоимость в 5-10 раз превышает цену оборудования конкурентов, но внешний вид изделий того стоит.

Чешский производитель Korado стремиться к минимализму и предлагает клиентам недорогие панельные и секционные радиаторы. На выбор предлагается гамма из 21 цвета.

Многие турецкие радиаторы фирмы «Е.С.А.» производятся с зеркалом на передней панели и покрытием, обладающим антикоррозийными свойствами. Батареи изготавливаются на немецком оборудовании и имеют привлекательные цены.

Интересной новинкой на рынке приборов для систем отопления являются вакуумные радиаторы. Со спецификой их устройства и действия ознакомит рекомендуемая нами статья.

Где будем размещать?

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.

Установка

Вертикальные батареи должны устанавливаться на укрепленных стенах, в противном случае из-за большого веса конструкция просто упадет, вырвав часть стены. Еще до этапа монтажа следует продумать способы регулирования термопроцессов. Обычно для этого используются клапаны и краны, монтируемые на входных трубах. Они помогут остановить подачу теплоносителя в случае аварии.

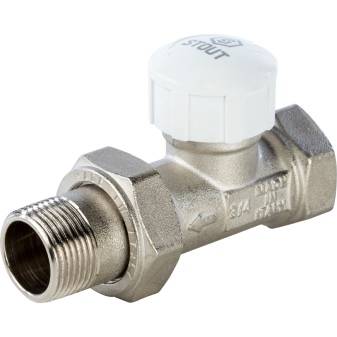

Необходимо также позаботиться об установке клапана, с помощью которого из батарей спускается воздух. Подобные мероприятия позволяют избежать образования воздушных пробок в каналах и увеличить эффективность радиаторов. Обо всех приспособлениях ввода-вывода желательно позаботиться на этапе монтажа, поскольку дополнения и переделки уже установленной системы обходятся недешево.

В вертикальных батареях обычно используется нижнее подключение, а все монтажные узлы скрываются в стене или специальной коробке. Гораздо реже используется боковое подключение. Главным его недостатком является неполное удаление теплоносителя из труб (он может оставаться там даже в летнее время), что неблагоприятно для состояния радиатора.

К отопительной системе радиаторы подключаются аналогично типовой схеме подключения. Для этого могут применяться стальные, пластиковые и металлопластиковые трубы.

Пошаговая установка вертикальных радиаторов выглядит следующим образом:

  • Производится сборка комплекта, в том числе установка прокладок, заглушек, терморегулирующей и запорной арматуры.
  • Монтируется клапан Маевского.
  • Осуществляется разметка мест крепления кронштейнов.
  • Монтируются опоры.
  • На кронштейны навешивается радиатор, повторно проверяется точность установки.
  • По схеме выполняется подключение батарей.

Монтаж

Вертикальная система отопления устанавливается на укреплённых стенах, иначе агрегат упадёт и вырвет часть стены. При установке продумывается способ регулирования термопроцессов. Для этого на входных трубах устанавливают клапаны и краны. Если по какой-то причине произойдёт сбой в работе, то только этими приспособлениями устраняются неполадку.

Среди количества приспособлений для укрепления вертикального устройства обогрева, выбираются те, которые изготовлены из прочного материала с продуманными фиксаторами к поверхностям. Лучше, если они изготовлены из стали или чугуна. Когда крепежи зафиксированы в стене, приступают к заделыванию пустых промежутков.

Обязательно устанавливается клапан, через который выводится воздух из батареи, так как такой застой может снизить нагрев. Желательно сразу же позаботиться обо всех приспособлениях ввода-вывода, так как ремонт и доработка стоят дорого.

Произвести монтаж самостоятельно невозможно, так как делаются специальные расчёты на массу и размеры, чтобы установка не упала при нагрузке потока воды из отопления. Поэтому лучше обратиться за помощью к специалистам.

Как особенности и нюансы центральной отопительной системы влияют на срок службы радиаторов?

Система центрального отопления

Прежде чем приступить к выбору радиатора для своей квартиры, следует учесть некоторые нюансы центральной отопительной системы. Конечно, достоинств у центрального отопления больше, чем недостатков. Не нужно возиться с выбором и установкой котлов, монтажом дымохода. Стоимость коммунальных услуг легко контролируется с помощью установки счетчика. Но есть и недостатки, которые оказывают влияние на выбор батарей.

  • В составе носителя всегда присутствуют агрессивные вещества, которые негативно влияют на материал труб и батарей. Чаще всего именно коррозия наносит разрушительное действие на внутренний слой радиаторов, сокращая срок эксплуатации. С профилактической целью, некоторые коммунальные службы добавляют в баки с водой лигносульфонатный порошок, что не лучшим образом влияет на эксплуатационный срок радиаторов.
  • В воде, которая идет по трубам для обогрева, часто присутствует мелкий песок, глина, известь. Постепенно этот мелкий мусор протирает металл изнутри. Если внутренний слой шершавый, это значительно быстрее сокращает срок службы.
  • Одним из врагов радиаторов отопления в квартирах являются перепады давления, так называемые гидроудары. Это, конечно, негативно сказывается на состоянии батарей. Воздушные пробки, создаваемые нестабильной работой центральной магистрали, постепенно приводят к растрескиванию и разрыву металла. Но многие современные радиаторы оснащены защитными клапанами, которые позволяют регулировать давление в трубах и бороться, таким образом, с нестабильностью напора.
  • Нестабильность температуры отопительной системы оказывает влияние больше всего на внутреннюю часть батареи. Чугун имеет особенность расширять при нагревании и сжиматься при понижении температуры, что приводит к растрескиванию внутреннего слоя. Поэтому именно такие батареи наиболее уязвимы к перепаду температуры.

Поэтому, выбирая радиатор для отопления квартиры, руководствуйтесь этими моментами и учитывайте работу магистрали и местного ЖКХ.

Расчет радиаторов отопления по площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

  • для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
  • для областей выше 60 о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2. потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Как правильно рассчитать мощность радиатора?

При расчете необходимой мощности батареи отопления учитывайте следующие параметры помещения:

  • тип здания;
  • размер комнаты;
  • количество окон;
  • количество внешних стен;
  • тип материала оконных конструкций.

Стандартные величины мощности для полноценного своевременного обогрева 1 м3 помещения с пластиковыми окнами соответствуют следующим показателям:

  • 41 Вт для панельной конструкции;
  • 34 Вт  — для кирпичного строения;
  • 20 Вт достаточно при сооружении здания с применением современных теплоизоляционных материалов.

Примите к сведению, что специалисты советуют обязательно устанавливать радиаторы с запасом мощности, который составляет около 10%.

Видео

Просмотрите видео, в котором приведены схемы расчета необходимой мощности радиатора отопления, в зависимости от типа конструкции.

https://youtube.com/watch?v=-E7EqDBeJYw

В каких случаях применяются


Вертикальные радиаторы используют при панорамном остеклении С учетом особенностей обогревающих устройств вертикального типа их предпочтительнее использовать в следующих случаях:

  • требуется сэкономить на занимаемом пространстве в небольших по объему помещениях (включая объединенные с комнатой лоджии);
  • необходимо обогревать площади с панорамным остеклением, занимающим стену от пола до потолка;
  • в помещениях, совершенно лишенных окон: в ванных, прихожих или в небольших гардеробных.

Кроме того, их допускается использовать в качестве декоративного элемента интерьера при обустройстве жилого помещения.

Важно учитывать ситуации, когда радиатор настенный вертикальный не подходит для установки и эксплуатации в конкретных условиях:

  • хозяева планируют монтировать радиаторы на стенках (межкомнатных перегородках) из гипсокартонных заготовок без дополнительного усиления;
  • при недостаточно утепленных наружных стенах;
  • в низких комнатах, малый объем которых затрудняет конвекцию воздуха.

Преимущества и недостатки вертикальных радиаторов

Перед тем, как выбрать радиатор отопления, следует обратить внимание на преимущества и недостатки моделей вертикального типа. К причинам покупки такого оборудования относят:
1

Заметную экономию пространства по сравнению с привычными горизонтальными моделями. Установка вертикальной модели возможна в самом узком пространстве.

Там где обычный радиатор не поместится, вполне подойдет вертикальный радиатор

2. Распространение тепла по всей высоте комнаты. Достигающий и даже иногда превышающий рост человека, радиатор эффективно нагревает воздух, повышая уровень комфорта.
3. Большой ассортимент различных вариантов внешнего вида, конфигурации и способов подключения. Благодаря этому можно подобрать батарею для любых условий и требований.


4. Дополнительные функции, которыми может обладать водяной радиатор вертикальный, включая сушку белья, установку поверх устройства настенного зеркала и украшение помещения.


Среди минусов таких элементов отмечают неравномерное прогревание воздуха по высоте. Хотя проблема возникает только, если передача тепла вертикальным радиатором отопления осуществляется с помощью конвекции. Внутри таких элементов чаще образуются воздушные пробки, монтировать их и заниматься подводкой труб сложнее, чем горизонтальные.

Самым эффективным вариантом является радиатор вертикальный с нижним подключением – использование других уменьшит КПД системы.

Вертикальный радиатор отопления с нижней подводкой

Кроме того, батареи данного типа весят больше обычных, требуя использования усиленных креплений, и обходятся дороже.

Способы подключения радиаторов отопления

Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи .

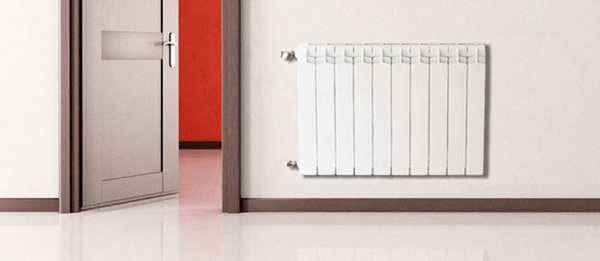

Способ №1 — боковое подключение

Боковое подключение радиаторов

Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.

К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:

  1. Подача — в верхний патрубок.
  2. Обратка — в нижний.

Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.

И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.

Способ №2 — диагональное подключение

Специалисты считают, что диагональное подключение является идеальным. Для этого контуры отопления подсоединяются следующим образом:

  • Подача — к верхнему патрубку батареи.
  • Обратка — к нижнему, но с противоположной стороны прибора.

То есть оба контура соединяются между собой через радиатор по его диагонали. Отсюда и название. Преимущество этого соединения заключается в том, что теплоноситель внутри радиатора распределяется равномерно, за счет чего и происходит отдача тепла по всей площади прибора. Именно таким способом достигается существенная экономия топлива.

Способ №3 — нижнее подключение

Этот способ подсоединить радиаторы РИФАР к системе отопления встречается крайне редко. С нижним подключением много проблем, и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Такой вид используется в однотрубной схеме подключения, где радиаторы установлены последовательно, и теплоноситель движется по цепочке от одного к другому.

Нижнее подключение радиатора

Кстати, схема «Ленинградка» — одна из самых распространенных, если говорить об отоплении одноэтажного дома. По сути, это закольцованная труба, в которую врезаны радиаторы. Подключить их довольно просто — для этого из нижних патрубков отводятся трубы, которые врезаются в сам контур. Получается, что теплоноситель, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом чем дальше отопительный прибор располагается по направлению движения горячей воды, тем меньше ему достается тепла.

Что делать? Есть два решения данной проблемы:

  1. Увеличить количество секций радиаторов, расположенных в дальних от котла комнатах.
  2. Установить циркуляционный насос, который создаст внутри отопления небольшое давление. Именно оно позволит равномерно распределить горячую воду по помещениям.

Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Все дело в том, что отключение электричества во многих загородных поселках — дело обычное. Так что проблема с нижним подключением остается. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.

В каких случаях применяются

Вертикальные радиаторы используют при панорамном остеклении

С учетом особенностей обогревающих устройств вертикального типа их предпочтительнее использовать в следующих случаях:

  • требуется сэкономить на занимаемом пространстве в небольших по объему помещениях (включая объединенные с комнатой лоджии);
  • необходимо обогревать площади с панорамным остеклением, занимающим стену от пола до потолка;
  • в помещениях, совершенно лишенных окон: в ванных, прихожих или в небольших гардеробных.

Кроме того, их допускается использовать в качестве декоративного элемента интерьера при обустройстве жилого помещения.

Важно учитывать ситуации, когда радиатор настенный вертикальный не подходит для установки и эксплуатации в конкретных условиях:

  • хозяева планируют монтировать радиаторы на стенках (межкомнатных перегородках) из гипсокартонных заготовок без дополнительного усиления;
  • при недостаточно утепленных наружных стенах;
  • в низких комнатах, малый объем которых затрудняет конвекцию воздуха.

Преимущества вертикальных батарей

Длинные батареи отопления отличаются всеми достоинствами обычных современных радиаторов, выполненных из алюминия, стали, или биметаллических:

  1. Они хорошо вписываются в интерьер квартиры, иногда становятся центром дизайнерской мысли, декоративным элементом. В продаже имеется огромный выбор вертикальных радиаторов с воплощенными дизайнерскими идеями: в форме рамочки для зеркала, необычного змеевика-сушилки, необычные угловые радиаторы. Есть даже вертикальные радиаторы в виде тёплой ширмы.
  2. Большая площадь алюминиевого или биметаллического радиатора и их высокая теплопроводность обеспечат хорошую теплоотдачу.
  3. Решают проблему монтажа отопительной системы, если нет возможности установить батареи под окнами, их можно «вписать» в очень узкое пространство стены.
  4. Дают инфракрасное тепло по всей высоте человеческого роста, что очень комфортно по ощущениям.
  5. Стальные трубчатые радиаторы отопления отечественного производства вертикальной формы очень устойчивы к перепадам давления в системе отопления и отлично подходят для монтажа в центральной системе отопления.
  6. Биметаллические вертикальные радиаторы устойчивы к коррозии, выдерживают гидравлическое напряжение и имеют высокую теплоотдачу.

Как выбрать вертикальные радиаторы отопления для квартиры или дома

Минимально необходимая мощность

Для точного расчёта требуемой тепловой мощности радиаторов необходимы сложные вычисления, учитывающие климат в регионе, строительный материал стен и качество их утепления

Обязательно принимают во внимание высоту потолков и общий объём помещения, количество и площадь остекления, на какую сторону света выходят окна

Как точно рассчитать необходимую мощность котлаИндивидуальный расчет, корректирующие коэффициенты и онлайн-калькулятор

22

Допустимое давление

В частных домах с автономным отоплением котёл отопления, как правило, защищён от повышения давления, которое сбрасывается через специальные клапаны. В случае необходимости устанавливают отдельную группу безопасности. Поэтому давление в системе не превышает 3–4 атм для трёхэтажных домов.

Учитывая этот показатель, приобретают батареи, выдерживающие такие величины. Для частного дома подойдёт практически любая продукция.

В многоэтажках рабочее давление доходит до 12 атм, а гидроудары могут быть до 16 атм — это учитывают при покупке. При разрушении конвектора гарантированно будут заполнены соседи снизу, а пароводяная смесь с температурой до 110 ОС может привести к серьёзным ожогам.

Вид подключения

Для вертикальных радиаторов предусмотрено три вида подключения:

  • нижнее;
  • боковое;
  • диагональное.

Вид подключения влияет на простоту монтажа и обслуживания, внешний вид системы в сборе.

Для питания батарей с нижним подключением трубы вмуровывают в пол или укладывают под напольное покрытие, иногда располагают в стене. Подводка практически не видна. Для настройки системы есть возможность установить переходник направления потока, что упрощает регулировку. Но такой вариант неработоспособен при гравитационной системе отопления и требует обязательного наличия циркуляционного насоса. Иными словами, просто заменить радиатор без переделки всей устаревшей системы не получится.

Подключение с боковыми отводами подходит для всех систем отопления. Вариант наиболее прост в исполнении и позволяет установить на каждой батарее отсекающие краны или регулировочную аппаратуру. Батарея равномерно заполняется теплоносителем и отдаёт тепло в пространство. Для радиаторов с несколькими секциями рекомендуется подключение с использованием удлинителя потока. Это позволяет распределить горячий теплоноситель между всеми секциями равномерно, что улучшает теплоотдачу.

Диагональное подключение подходит для замены настенных радиаторов в гравитационных системах. Вода самотёком попадает в батарею через верхний штуцер и сливаясь вниз по секциям нагревает батарею.
