Предназначение, устройство, правильная установка и ремонт внешнего блока сплит-системы

Важные советы

Чтобы правильно смонтировать внешний блок сплит-системы нужно придерживаться следующего:

Присутствие источника для нормального притока свежего воздуха. ККБ не разрешается устанавливать в помещении, куда воздух не поступает, либо поступает в малых количествах (застекленная лоджия, например). Если не учесть это правило, наружный модуль гарантированно будет перегреваться и поломается. Время от времени нужно заменять фреон в ходе работы. Для того, чтобы специалист свободно и безопасно заменил рабочее вещество, нужно чтобы клапан был размещен удобно

Преимущественно, в кондиционерах такой клапан размещен слева

Важно рассчитать продуманную дренажную систему для выведения конденсата. Он не должен капать на тротуар, стену, либо козырек

Несущие стены, на которых будут крепиться кронштейны, должны выдерживать вес в пару десятков кг

Крепления запрещается монтировать на утеплительные, либо наружные декоративные слои, на газобетонных стенах. Между внешним блоком и стеной должно быть пространство начиная с 10 см. Таким образом будет проходить вентиляция оборудования, что убережет его от перегревания. Но и очень большим это расстояние делать не стоит. На заднюю стенку внешнего модуля не должны попадать прямые солнечные лучи. Для того, чтобы избежать риска падения продуктивности работы сплит-системы, во время монтажа соединительных трасс лучше не делать очень много изгибов. Это поведет за собой понижение динамичности движения фреона. Над внешним модулем рекомендуют разместить карниз. Он будет предотвращать блок от попадания погодных осадков и солнца.

Чаще всего в комплекте с кондиционером идут особые крепления – кронштейны, за счет них блок и фиксируют на стене.

Эта деталь выглядит он как косая подпорка с величиной угла в 90 °C.

Кронштейн насчитывает пару отверстий: некоторые используются для крепления внешнего модуля, остальные – для монтажа к стене. Такие крепления выдерживают большой вес, так что для монтажа сплит-систем разных видов они очень хорошо подходят.

Их применение гарантирует надежность и безопасность крепления.

Что нужно учесть при выполнении монтажных работ

Перед установкой системы очистки и охлаждения воздуха очень важно обратить внимание на некоторые моменты

  • Очень важным является сам процесс приобретения кондиционера. Чаще всего допускается ошибка именно при выборе модели, где приходится учитывать многие факторы – площадь и объем помещения, наличие в нем вентиляции, единиц бытовой техники, излучающей при работе тепло. Нужно предусмотреть количество окон в комнате, и даже число людей, которые будут находиться здесь постоянно. Таким образом, при выборе типа и модели кондиционера нужно полностью довериться специалисту.
  • Практика показывает, что самым удачным временем установки системы, является период ремонтных работ в помещении или до их начала. Монтаж системы после ремонта может стать очень затратной процедурой.
  • Рекомендуется хорошо продумать место крепежа блоков, так как в дальнейшем их перемещение будет крайне затруднено.
  • Существует несколько вариантов размещения внутреннего блока – на стене, потолке или на полу. Кроме того, модели могут значительно отличаться друг от друга и функциональными свойствами. Поэтому необходимо хорошо изучить технические характеристики устанавливаемого оборудования и в соответствии с этим выбрать место его размещения в комнате. Стоит обязательно предусмотреть наличие отопительных приборов, предметов, затрудняющих движение потоков воздуха (шторы, мебель), расположения рабочего места, зоны отдыха и т.д.
  • Перед началом монтажных работ желательно сразу приобрести все нужные материалы и инструменты – крепежный инвентарь, декоративные короба для коммуникаций, материалы для электропроводки, дрель и т.д.

Рекомендации по установке внутреннего блока кондиционера

Воздушный поток не должен направляться непосредственно на людей. 20 градусов, которые вы задаете, — это температура на входе. На выходе может быть всего +8 градусов. И если такой воздух хотя бы час направленно подует вам в шею, наутро вы не повернете головы. Как правило, воздух направляют так, чтобы он проходил между рабочими местами или туда, где люди находятся реже всего. В спальне очень часто приходится делать выбор, на какую стену по отношению к кровати повесить кондиционер. Чаще всего люди боятся располагать внутренний блок над головой и монтируют блок на стену, к которой обращены ноги. Если нет возможности максимально удалить блок от кровати и направить воздух в другую сторону, лучше смонтировать его над головой. Холодный воздух при этом будет дуть не на голову, а в ноги, которые, как правило, накрыты одеялом.

Внутренний блок сплит-системы не должен портить интерьер. Конечно, каждый заказчик — сам себе дизайнер, но качественный монтаж предполагает такое расположение блока, чтобы новый интерьер минимально отличался от старого. Отсюда и рекомендации не вешать кондиционер на стену, расположенную напротив входа.

Внутренний блок должен располагаться так, чтобы от потолка оставалось свободное пространство не менее 10см.

Не допускается монтировать внутренние настенные блоки над шкафами, комодами, если расстояние от них до нижней кромки внутреннего блока менее 70-100см. Это приводит к сдуванию при каждом включении кондиционера скопившейся на верхней поверхности шкафа пыли. А также близкое расположение горизонтальных поверхностей ведет к созданию круговорота воздушного потока, что приводит к снижению эффективности работы системы кондиционирования. Поток, из кондиционера увлекается обратно в воздухозаборник, воздухообмен в помещении ухудшается, кондиционер, забирая холодный воздух, начинает «думать» что пора прекращать свою работу, ведь датчик температуры находится на входе потока.

Кондиционер нельзя загораживать плотными шторами или жалюзи. В этом случае он будет создавать комфорт не в помещении, а в пространстве между окном и шторами.

Длина трассы должна быть минимальной. Длинная трасса приводит к удорожанию монтажа и снижает эффективность работы. Более того, если вы решили проложить трассу в коробе, то длинный короб через всю стену сильно портит интерьер.

Если вы делаете ремонт, систему кондиционирования желательно установить до того, как в помещении будут проведены отделочные работы. В этом случае все коммуникации между блоками можно убрать в стену. Т.к. именно короба, скрывающие коммуникации, (а не кондиционер) портят интерьер. Отсутствие пластиковых коробов положительно скажется на Вашем дизайне интерьера. Если прятать трубы в стену уже после ремонта, Вам придется заново приводить в порядок стены. Это приведет к дополнительным тратам.

В случае если Ваши требования к дизайну помещения настолько высоки, что неприемлемо даже наличие внутреннего блока, то советуем Вам установить канальный кондиционер. Но этот вариант значительно дороже и подойдет для средних  и больших помещений.

Основные узлы оборудования

Самостоятельно починить климатическое оборудование не получится, без знания всех его элементов.

Предлагаем разобраться из чего состоит сплит-система:

  • компрессорно-конденсаторный блок (наружный);
  • испарительный агрегат (внутренний блок).

Каждый из блоков содержит определенные детали. К внешней части оборудования относятся: компрессор, конденсатор, четырехходовой клапан, плата управления, вентилятор, фильтр, корпус.

Внутренняя часть техники монтируется в помещении. А состоит внутренний блок из: передней панели, фильтров (грубой и тонкой очистки), испарителя, панели индикации, вентилятора, поддона для конденсата, управляющей платы.

В кондиционерах очень много электроники. Она дает возможность управлять процессом регулирования температуры. Платы состоят из нескольких десятков электронных компонентов, которые также чувствительны к загрязнениям

Также в оборудовании есть система медных трубок. По ним перемещается хладагент – фреон. Во время работы техники он находится в двух состояниях: газообразном и жидком. Поэтому трубки в  отличаются в диаметре.

Процесс установки

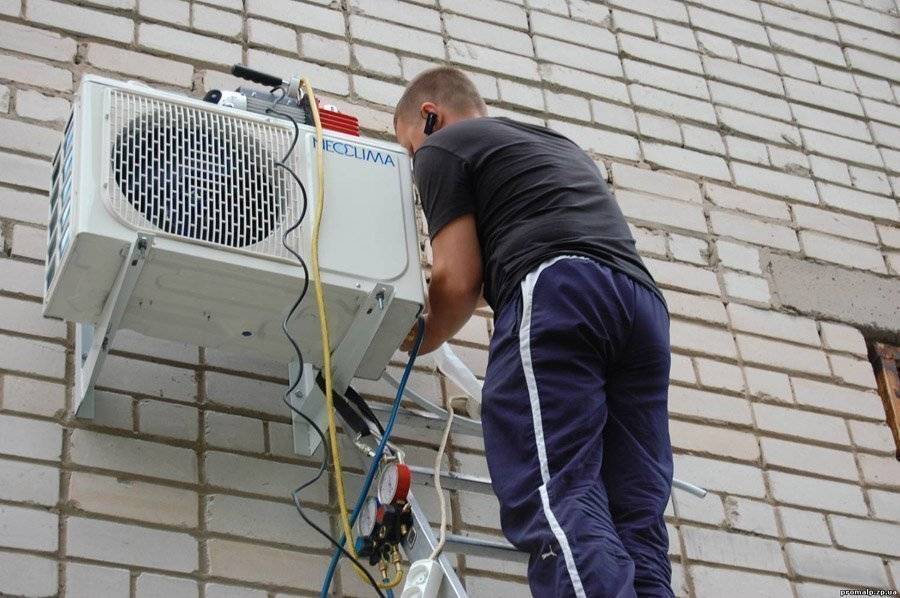

Пошаговая инструкция монтажа внешнего блока кондиционера:

  1. Производится разметка расположения блока на стене, отверстий и каналов для магистральных линий. Учитываются ключевые параметры, про которые говорилось выше.
  2. В стене делаются отверстия для кронштейнов.
  3. В стене проделывается отверстие для коммуникаций. В отверстие закладывается короб, в который укладывается фреоновая и дренажная магистраль, электрическая проводка.
  4. Закрепляются кронштейны. Для их фиксации используются анкерные болты или дюбеля с «глухарями». На кронштейны монтируется блок. Производится его фиксация болтами.
  5. Проверяется прочность, надёжность и устойчивость.
  6. С фреоновых трубок снимается фаска, и производится развальцовка. Трубки подсоединяются к блоку.
  7. В ККБ заводятся провода. Отмеряется их оптимальная длина, они зачищаются и подключаются в клеммную колодку. Подключение каждого провода производится в соответствии с электрической схемой, которая должна прилагаться к техническому паспорту устройства.
  8. После установки внутреннего блока к ККБ подсоединяется вакуумный насос, с помощью которого производится осушение и откачка воздуха из магистралей и внутренних элементов блока.
  9. Надевается защитный короб.
  10. Ёмкость для хладагента заполняется фреоном. Производится тестовый запуск оборудования, проверяются режимы и правильность работы.

Размеры внутреннего блока

Прежде чем установить внутренний блок кондиционера, вы должны поинтересоваться его размерами

Это особенно важно при ремонте, ведь современные технологии довольно часто предусматривают установку подвесных потолочных систем, которые могут повлиять на высоту потолка, как и параметры описываемого прибора

В продаже можно встретить нестандартные модели, которые обладают уникальными размерами. Длина блока обычно варьируется от 700 до 800 мм. Несколько реже встречаются изделия до 900 мм. Специалисты рекомендуют брать в расчет в среднюю длину в 770 мм.

Что касается высоты, то она обычно равна 250-290 мм. Усредненным значением являются 270 мм. Глубина не сильно интересует потребителей, но она достигает 240 мм. Минимальное значение эквивалентно 170 мм. Из этого можно сделать вывод о том, что средние размеры внутреннего блока кондиционера равны 770 x 270 мм.

Знание этих параметров позволяет определить, на каком расстоянии от потолка и стен вешать оборудование. Противоречий по данному вопросу великое множество. В некоторых инструкциях минимальное расстояние составляет 50 мм, тогда как в других оно достигает 300 мм. Оптимальное значение равно цифре от 60 до 150 мм.

Специалисты обычно устанавливают кондиционер с удаленностью в 100 мм

Прежде чем монтировать внутренний блок кондиционера, важно учесть, будут ли в помещении шторы. Шаг между ними и сплит-системой обычно составляет 150 мм

Увеличить это значение можно до 250 мм. Среднее расстояние от блока до стены равно 400 мм.

Требования к установке сплит-систем

требования к установке настенного внутреннего блока

Конкретно для сплит-систем тоже существуют определенные правила монтажа:

  • установку внешнего блока совершают на прочной основе;
  • кронштейны должны крепиться к стене надежными механизмами;
  • расстояние от стены до теплообменника наружного блока – не менее 10 см;
  • расстояние от правого бока модуля – не менее 10 см;
  • расстояние от левого бока модуля – не менее 40 см;
  • перед блоком не должно быть никаких препятствий в пределах 70 см;
  • должен быть свободный доступ к сервисным портам;
  • внутренний блок размещают вдали от источников тепла и влаги;
  • нельзя устанавливать блок напротив дверного проема входной двери или постоянно открытого окна;
  • выходу воздуха не должны мешать никакие предметы интерьера;
  • воздух не должен идти прямо на людей и места их частого пребывания;
  • обеспечивают качественный отвод влаги через дренажный шланг;
  • от потолка до блока должно быть не менее 15 см;

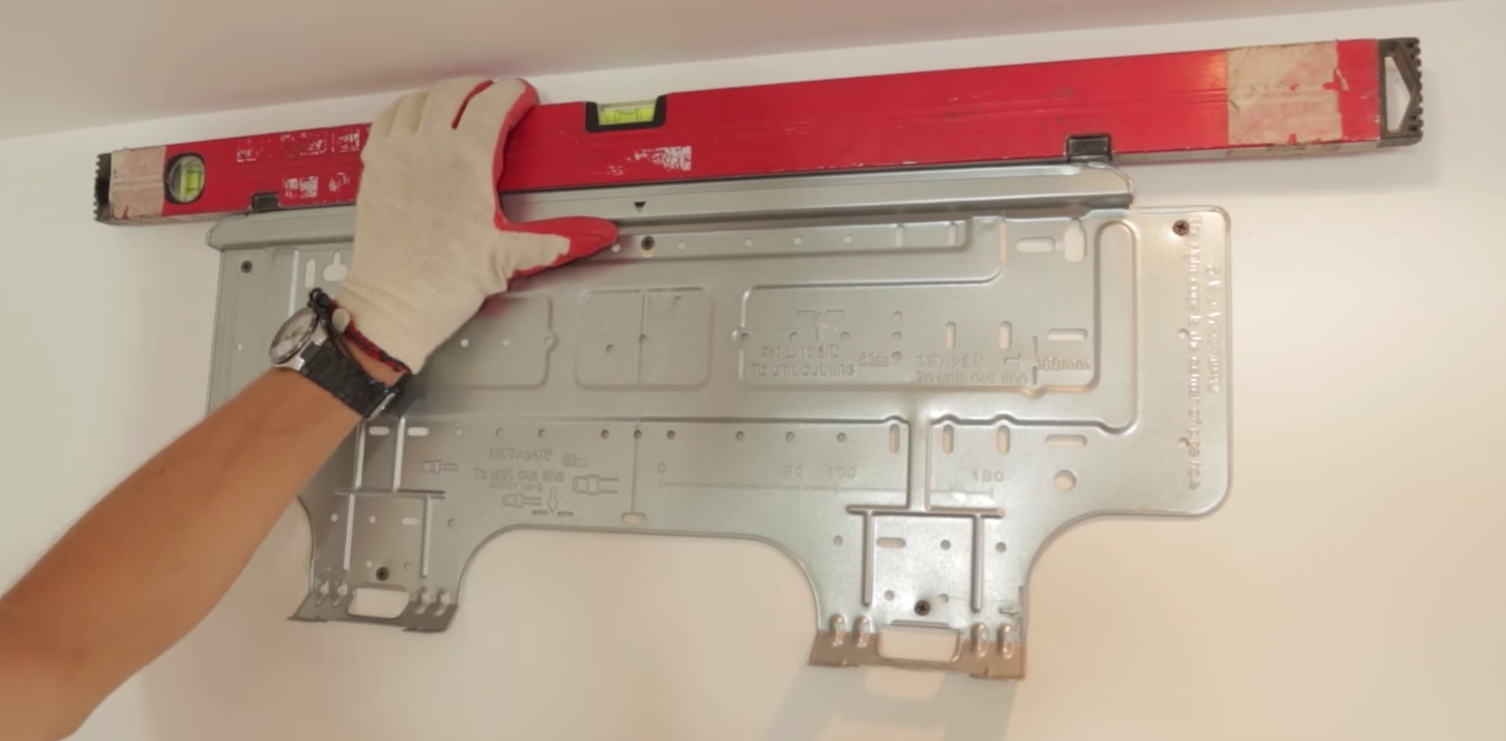

  • монтажная пластина крепится к стене винтами строго по уровню.

Колонную сплит-систему дополнительно закрепляют к стене для прочности конструкции. Для напольно-потолочных и кассетных систем предусматривают возможность беспрепятственного съема фильтров.

Чтобы лучше понять, о чем идет речь в статье, можно просмотреть видео монтажа кондиционеров ниже.

Выбор размера кондиционера

Чтобы определиться с размером кондиционера, нужно подумать над тем, где будет располагаться данное устройство. При этом необходимо помнить о правилах удаленности системы от потолка и стен. Оборудование должно иметь такие габариты, чтобы хорошо помещаться в отведенное для него место, сильно не уменьшать полезную свободную площадь и не ухудшать общий вид комнаты.

Важно выбрать кондиционер, который будет эффективно охлаждать или обогревать помещение. Если установить слишком слабое оборудование, то толку от него будет мало

Покупка чересчур мощного устройства будет лишней тратой денег.

Особенно важно заранее определиться с размерами кондиционера при проведении ремонта в комнате. Сегодня часто вместо покраски и побелки потолка осуществляют монтаж подвесных конструкций

Это может сильно повлиять на высоту помещения и параметры подходящей сплит-системы

Чтобы узнать оптимальный размер кондиционера, нужно определиться с обслуживающей площадью. Рассчитывается она путем умножения длины комнаты на ширину.

Производители сплит-систем маркируют свою продукцию различными буквами и цифрами, которые означают характеристики оборудования. Например, отметки «7», «9», «12», «18», «24», «30» показывают уровень производительности устройства. От мощности охлаждения кондиционера зависят его габариты.

Чтобы понять, на какую площадь рассчитано климатическое оборудование, необходимо умножить нанесенную на нем цифру на 3. Так, если устройство планируется установить в комнату 21-27 кв.м., то нужно отдавать предпочтение «семерке» или «девятке».

Такая сплит-система имеет габариты 70х50х27 см. Если площадь помещения 27-36 кв.м., то требуется устанавливать кондиционер, который маркируется цифрой «12». Его размеры составляют 75х52х29 см.

В комнату площадью 42-54 кв.м. следует приобрести кондиционер «восемнадцатый». Его габариты – 80х54х30 см. Для больших помещений, площадь которых доходит до 72 кв.м., подойдет устройство с маркировкой «24». Его размеры следующие: 86х65х32 см.

Необходимые материалы и инструменты

Материалы и инструменты для монтажа надо приготовить заранее. Тщательное планирование позволит установить кондиционер быстро и без ошибок. Для того чтобы своими руками установить сплит-систему, потребуются следующие материалы:

  • электрический провод;
  • медные трубы двух размеров;
  • пластиковая трубка для дренажного трубопровода;
  • теплоизоляция для труб;
  • скотч;
  • пластиковый кабель-канал;
  • металлические кронштейны L-образной формы;
  • крепежные изделия (болты, анкеры, дюбеля).

В инструкции, прилагаемой к сплит-системе, указано, какие будут нужны электрические провода. Обычно это четырехжильный кабель сечением 2.5 кв. мм. Следует приобретать кабель «негорючего» исполнения, например, марки ВВГНГ 4х2.5. Приобретая кабель, отмерьте на 1-1.5 м больше, чем планируемая длина трассы.

Медные трубки следует приобретать в специализированных магазинах. Трубы для систем кондиционирования изготавливаются из особо мягкой меди и не имеют швов. Некоторые установщики полагают, что можно использовать продукцию, предназначенную для водопровода. Это заблуждение: медь в таких трубах пористая и хрупкая, а поверхность обработана грубо. Это не позволит обеспечить надежное соединение с патрубками, через мельчайшие трещинки фреон быстро испарится.

Потребуется приобрести трубки двух диаметров. Для небольших систем стандартны размеры 1/4, 1/2 и 3/4 дюйма. Нужный размер приведен в инструкции к сплит-системе, а также обозначен на корпусе наружного блока. Как и провод, трубки надо приобретать с запасом в 1-1.5 м.

Теплоизоляция продается там же, где специальные медные трубки. Стоит она недорого, и ее также можно взять с некоторым запасом. Теплоизоляция продается стандартными кусками по 2 м. Не забудьте, что ее нужно в 2 раза больше, чем длина трассы, + 1 кусок.

При укладке концы теплоизоляции будут закрепляться на медных трубках прочной клейкой лентой. Для этого хорошо подходит строительный армированный скотч. В крайнем случае, можно обойтись даже изолентой, но следует учесть, что она не должна со временем расклеиваться. Также для закрепления удобно использовать пластиковые монтажные стяжки с фиксатором.

Для отведения конденсата используют пластиковые гибкие трубки особой конструкции. Для того чтобы при укладке магистрали они не сминались на поворотах, внутри таких труб расположена тонкая, но жесткая стальная спираль. Продаются они в тех же магазинах запчастей и материалов для систем кондиционирования. Берите такую трубку с запасом 1.5-2 м.

Чтобы трубы и провода не портили внешний вид, желательно укладывать их в аккуратный короб. Как нельзя лучше для этого подходят стандартные электротехнические кабель-каналы с крышкой. Такие короба продаются отрезками по 2 м. Чтобы трасса смотрелась аккуратно, не забудьте также приобрести в дополнение к ним сортовые изделия: поворотные углы внутренние и наружные. Для установки сплит-систем обычно хорошо подходят кабель-каналы сечением 80х60 мм.

Кронштейны, на которых снаружи будет установлен внешний блок сплит-системы, имеют Г-образную форму. Кондиционеры довольно тяжелые, к тому же при работе вибрируют. Поэтому надо приобретать специальные кронштейны для установки кондиционеров. Такие изделия обладают высокой прочностью и жесткостью. Хорошо, если такие кронштейны входят в установочный комплект вашей системы, потому что обычные строительные уголки для этих целей непригодны.

Чтобы закрепить на стенах короба, рамы внутреннего блока и кронштейны наружного блока, потребуются анкеры и дюбели. Для фиксации наружного блока на установочных кронштейнах нужны винты и резиновые прокладки. Необходимое количество крепежных изделий следует рассчитать заранее и предусмотреть запас 25-35%.

Если вы решились установить сплит-систему своими руками, у вас в доме наверняка уже есть следующие инструменты:

  • отвертки;
  • строительный уровень;
  • ключи шестигранники;
  • дрель и набор сверл;
  • перфоратор.

Перфоратор потребуется не только для сверления отверстий малого диаметра под дюбели и анкеры. Придется также проделать в толстых стенах несколько отверстий большого диаметра.

Кроме того, в процессе установки сплит-системы понадобится специальный инструмент:

  • труборез с острым лезвием;
  • триммер;
  • развальцовка;
  • трубогиб;
  • манометрический коллектор;
  • вакуумный насос.

Приобретать такое специализированное оборудование ради одной установки слишком накладно. Но можно взять эти необычные приспособления напрокат в специализированной фирме или у знакомого мастера.

10 важных нюансов при демонтаже кондиционера

Грамотный мастер при демонтаже может выполнить следующее:

  • проверить работоспособность сплит-системы;
  • снять блоки кондиционера без потери фреона;
  • проверить герметичность кранов;
  • «запечатать» трубки (скотчем или изолентой заматываются концы трубок во избежание попадания в них пыли);
  • собрать все детали (часто забывают пластину, кронштейны и пульт);
  • решить, отсоединять «трассу» от внутреннего блока или нет. В последующем она может пригодиться (вероятно, снизится стоимость монтажа). «Скрутить» и постараться не повредить имеющиеся материалы (трубки, кабель, дренаж и прочее);
  • проверить состояние кондиционера (требуется чистка или нет);
  • дать рекомендации по транспортировке (внешний блок транспортировать вертикально, внутренний блок желательно запаковать, пульт не потерять);
  • дать гарантии на работы;
  • в последующем установить снятый кондиционер (возможно, со скидкой из-за сохранения «трассы»).

Оставляйте ваши комментарии и подписывайтесь на новые статьи!

Влияние габаритов кондиционера на мощность

Все модели климатического оборудования имеют свои технические характеристики, которые стоит учитывать при покупке кондиционера для того или иного помещения. Важный показатель — габариты комнатного и внешнего блока устройства, поскольку от них зависит производительность приборов.

Размер оборудования, в свою очередь, зависит от габаритов главных его деталей (испаритель, конденсатор, компрессора). Увеличение размеров автоматически приводит к большей мощности кондиционера. Объемные приборы помогают охлаждать помещения большой площади за максимально короткое время.

Однако не всегда небольшие сплит-системы обладают невысокой мощностью. Иногда производители снабжают их мощными вентиляторами, которые способны справляться с большим объемом воздушных масс. Недостаток этой функции — достаточно шумная работа за счет встроенных вентиляторов, поэтому клиенты чаще всего приобретают крупногабаритное оборудование.

Из чего состоит внешний блок?

Поскольку уличный блок подвержен влиянию высокой и низкой температуры, на него возлагаются повышенные требования к качеству исполнения. Его форма, напоминающая собой прямоугольный параллелепипед, позволяет разместить внутри корпуса набор следующих деталей и узлов.

  • Вентилятор – обдувает конденсатор, охлаждающий фреон.
  • Конденсатор – в нём фреон остывает и переходит из газообразного состояния в жидкое.
  • Компрессор – двигатель, нагнетающий повышенное давление хладагента, вынуждающий его двигаться по контуру (змеевику) холодильника.
  • Четырёхходовой клапан – им оснащаются кондиционеры, рассчитанные на режимы обогрева и охлаждения. Эта деталь по команде с пульта управления внутреннего блока меняет движение фреона и, соответственно, охлаждение летом на обогрев в холодное время года.
  • ЭБУ – данный модуль ставится на наружные блоки инверторных кондиционеров. Именно они менее чувствительны к скачкам температуры, чем устройства с неинверторным управлением.
  • Отводы для подключения трассирующих труб, связывающих внутренний блок с наружным. По этим трубам течёт фреон. Как и электропроводка с гофрой, защищаются коробом.
  • Задерживающая решётка – защищает детали и узлы наружного блока от крупных предметов, мусора и насекомых.
  • Крышка, закрывающая электрические клеммы от атмосферных осадков.

Это минимальный набор элементов, без которых схема нарушена, работа устройства невозможна. Также в наружном блоке могут быть следующие детали.

  • Стабилизатор напряжения – защитная схема особо чувствительных к скачкам напряжения электронных и электромеханических элементов и узлов.
  • Козырёк – защищает наружный блок от осадков, уменьшает обледенение корпуса.
  • Шланг, по которому стекает водный конденсат. Подключите его к канализации либо используйте для капельного полива растущих рядом посадок. Зимой, когда нагрев и охлаждение меняются местами, для предотвращения вымерзания используется дополнительный нагрев – конденсат не намерзает сосульками на корпусе, а стекает весь.

Для предотвращения иных неприятностей на наружный блок ставят:

  • шипы – чтобы не садились птицы;
  • арматурную клеть (это и есть антивандальная решётка) – для защиты от кражи, на балконе и выше 1-го этажа устанавливать её необязательно;
  • москитную сетку – для предотвращения попадания тополиного пуха и листьев внутрь блока.

Критерии выбора

Представление о том, как устроен прибор и его возможностях, позволяет выбрать наиболее подходящий климатический агрегат. Что лучше: кондиционер или сплит-система?

Преимущества моноблока:

  • Лёгкий монтаж;
  • Неприхотливость в использовании;
  • Мобильность;
  • Более низкая цена.

Минусы эксплуатации:

  • Небольшая мощность — до 4 кВт;
  • Громоздкость, непрезентабельный внешний вид;
  • Меньшая эффективность работы;
  • Шум во время работы до 50 Дб;
  • Конденсат скапливается в поддоне, его нужно периодически удалять.
  • При установке оконных кондиционеров снижается естественная освещённость помещения.

Такие приборы идеально подходят когда нужно создать комфортные условия в течение двух-трёх жарких месяцев в помещениях малой кубатуры: в небольших квартирах, на даче. Устройства легко транспортировать. Чтобы подключить прибор не требуется особых навыков и времени.

Как работает сплит-система (достоинства):

  • Умеренно тихий режим работы (до 30 Дб);
  • Мощность 7 кВт и выше;
  • Энергоэкономичность, высокий КПД;
  • Наличие ночного режима, регулировки заданной температуры и влажности, удалённое управление с помощью пульта;
  • Возможность направлять воздушную струю в нужном направлении;
  • Широкий ассортимент двухмодульных аппаратов позволяет подобрать подходящую модель.

Внутренний блок выглядит эстетично, хорошо вписывается в любой интерьер. Устройство может работать в различных режимах: охлаждения, обогрева, сушки, усиленной очистки, ионизации.

Особенно наглядно выглядят достоинства климатических установок инверторного типа:

  • Работают без отключения, отсутствуют перепады температуры;
  • Автоматически регулируется уровень мощности;
  • Малое количество пусковых токов обеспечивает длительный срок службы устройства, возможность установки в зданиях со слабой проводкой.
  • Экономия энергопотребления составляет 20-25%;
  • Бесшумность работы позволяет устанавливать инверторы в спальнях, детских комнатах.

Недостатки сплит-систем:

  • Монтаж оборудования должен проводить специалист, стоимость работ может достигать трети от цены агрегата;
  • Требуют регулярного техобслуживания, чувствительны к скачкам напряжения;
  • Стоимость значительно выше.

Климатические установки с двумя блоками приобретают для круглосуточной работы летом и в период межсезонья. Двухмодульные системы покупают в квартиры, где проживают аллергики, часто болеющие дети.

Принцип действия сплит-системы кондиционера позволяет установить комфортные климатические условия проживания в любое время года. Многообразие функций удовлетворяет любые запросы пользователей.

Как выбрать место установки

Определение места – это фундаментальный этап установки сплит-системы, который регламентируется производителями.

Что касается расположения, следует знать следующие требования:

  • Внутренний блок должен размещаться от потолка на расстоянии 20 см;
  • Внутренний блок должен размещаться от другой стены на расстоянии 30 см;
  • Расстояние между наружным и внутренним блоками должно быть не менее 1,5 м.

Следует отметить, что максимальное расстояние между блоками сплит-системы не ограничивается. Монтажники стараются не превышать показатель 6 метров, ведь, если потребуется дополнительная заправка фреоном, дополнительные расходы только усугубят ситуацию. Идеальное расстояние – 3 метра.

Установка монтажной пластины

Наружный блок часто размещают на открытых балконах или в районе окна. В многоэтажных домах руководствуются следующим принципом: до 5-го этажа наружный блок сплит-системы устанавливают выше окна и на определенном расстоянии от него, если кондиционер устанавливается на 9-ом этаже, например, то наружный блок монтируется на уровне окна или ниже него.

В частных домах выбор места зависит от крепости стен и подходящих условий. Установка осуществляется на несущую стену с помощью кронштейнов или навешивается на сам цоколь дома.

Стандартная комплектация

После приобретения кондиционера потребитель получает:

  • 2 блока – внутренний и наружный;
  • Фильтры;
  • Дистанционный пульт управления (батарейки в комплект не входят);
  • Медную трубку (наличие такой детали зависит от производителя, так как не все включают ее в набор);
  • Дренажная помпа (в дорогих моделях);
  • Гарантийный талон и техпаспорт.

Отсутствие необходимых для монтажа сплит системы элементов объясняется тем, что условия для установки различны и значительно отличаются. Невозможно предусмотреть длину кабеля, дренажной трубы, всей трассы, а также место установки и способ крепления.

Некоторые фирмы дополнительно комплектуют системы устройствами для работы в зимнее время. Это:

  1. Нагреватель для масла. Он не дает жидкости загустеть и тем самым обеспечивает надежную смазку мотора. В противном случае масло не будет поступать в компрессор и он будет работать «всухую». Такая ситуация приводит к быстрому износу сплит систем, снижению эффективности работы оборудования.
  2.  Нагреватель для дренажной трубки. Он подогревает конденсат, не давая ему замерзнуть и перекрыть шланг.
  3. Регулирующее устройство для контроля над давлением  конденсата. С его помощью контролируется работа вентилятора и наружный блок не покрывается коркой льда.

Зимний комплект покупают, если планируется использование оборудования круглый год.

Место установки кондиционера

Монтажную пластину выставляете строго по уровню.

При этом расстояние от потолка до самого кондиционера должно быть не менее 10см. Это обеспечивает хороший забор воздуха и свободный монтаж-демонтаж внутреннего блока.

Для надежной фиксации используете качественные дюбель-гвозди 6*40мм или 8*32мм.

Далее можно перейти к установке наружного блока. Размечаете точки крепления кронштейнов.

Опять же не забывайте про уровень.

Перфоратором с буром на 12мм делаете отверстия. После чего закрепляете кронштейны дюбель гвоздями 12*80мм.

Крепите надежно, особенно если кондей висит со стороны дома, где расположена проезжая часть или тротуары.

Расстояние от задней стенки наружного блока до стенки здания должно быть минимум 10-20см. Хотя многое здесь будет зависеть от производительности вентилятора.

Где размещать внешний блок, под окном или сбоку – дело эстетики и удобства эксплуатации.

Многим элементарно не нравятся лишние метры болтающегося кабеля и трубки свисающие по стене. В этом случае выбирается боковое расположение.

Хотя грамотные монтажники и кабель и фреонопровод, могут проложить очень красиво. Тут уже многое зависит от уровня профессионализма исполнителей.

Кондиционер под окном обслуживать несколько проще, чем сбоку. Особенно, если через несколько лет у него напрочь заржавеют болты. В этом случае без вышки или альпинистского оборудования вообще не обойтись.

При установке блока сбоку от окна, не лишне будет подстраховаться. Порядок здесь такой.

Поднимаете кондиционер на подоконник. Пропускаете в просверленное отверстие веревку, вытягиваете ее с улицы и привязываете за блок.

Напарник страхует этой веревкой кондиционер, а вы его устанавливаете на кронштейны. Пока не будут затянуты болты, веревку лучше не отвязывать.

Ошибка №3
Если после монтажа выяснится, что вибрация работы кондиционера отдается сильным гулом в комнате (такое случается при прямом монтаже кронштейнов в бетон анкерными болтами без дюбель гвоздей с пластиковыми вставками), то под ножки наружного блока подкладываются специальные виброопоры или по крайней мере, толстые резиновые вставки.

По окончании работ по установке внешнего блока, переходите к подготовке и закладке межблочных коммуникаций.

Стандартный и нестандартный монтаж кондиционера

Существуют два варианта установки домашних кондиционеров: стандартная и в два этапа.

Под бытовым холодильным оборудованием подразумевают настенные сплит-системы, которые чаще всего размещают в квартирах и офисах.

Стандартный

Стандартная установка кондиционера проводится за один день и предполагает выполнение работ в такой последовательности:

  • закладывание фреоновой трассы (до 5 метров);
  • установка обоих блоков на стене;
  • пуско-наладка и запуск в тестовом режиме.

Когда предполагается провести стандартную установку кондиционера, то следует приготовить:

  • 5 м медной трубы для трассы;
  • 5 м провода под питание;
  • 2 м короба под питание;
  • 1 м короба под магистраль.

В стандартном монтаже внешний блок кондиционера устанавливают под окном на фасаде здания. Фиксацию проводят с помощью кронштейнов, которые закрепляются к стене дюбелями и «глухарями». Привлечение альпинистов не требуется. Внутренний модуль крепят на стене справа или слева от окна, оставив зазор между потолком и верхом блока не менее 10 см, при этом расстояние от пола до устройства не должно превышать 3 м, в противном случае качество охлаждения заметно снижается.

Коммуникации прячут в короба, дренаж отводят через стену наружу – конденсат выходит самотеком.

В два этапа

В каких случаях требуется установка кондиционера в два этапа и как она проходит?

  • На первом этапе мастер просверливает отверстия в стене и проштрабливает канал для межблочных коммуникаций. При необходимости концы медных трубок закрывают от мусора и пыли. Возможно также крепление кронштейнов и наружного блока без подключения;
  • На втором этапе после чистовой отделки помещения вешают внутренний блок, соединяют его с внешним межблочными проводами и трассой. Затем осуществляют пуско-наладочные работы с опрессовкой и вакуумированием холодильного контура. При необходимости производят дозаправку системы фреоном. После проводят запуск системы в тестовом режиме для проверки ее работоспособности.

В самом конце происходит подписание акта приема выполненных работ.

В перечисленных ниже случаях установка кондиционеров в два этапа предпочтительнее:

  • Монтаж на этапе строительно-ремонтных работ в помещении. В данном случае межблочные коммуникации укладывают в штробу, а не в короба. Это обеспечивает более привлекательный внешний вид готовой системы;
  • Монтаж в зимнее время. Осуществлять пуско-наладку в минусовые температуры нежелательно из-за технических особенностей работы сплит-систем. Включение в мороз может привести к поломке компрессора, а вакуумация – к образованию излишней влаги в контуре.

В заключение

В процессе эксплуатации сплит-системы пыль оседает на крыльчатке вентилятора, где образуется «шуба» грязи. Это препятствует прохождению потока воздуха при обдуве испарителя. Последний обмерзает, а пользователь не получает нормального холода и интенсивного воздушного потока.

Чистка вентилятора внутреннего блока кондиционера требуется и в том случае, когда вы увидели черные хлопья, вылетающие из прибора. Это говорит о том, что количество грязи настолько велико, что она не удерживается на внутренних узлах. В качестве профилактики время от времени вы можете демонтировать вентилятор и промывать его химическими средствами. Но не все модели позволяют легко извлекать эту часть системы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
