Как правильно установить дождеприемник своими руками

Как правильно установить в конструкцию вокруг дома?

Изначально монтируется водоотводная система на крыше. Здесь прокладываются желоба, которые под уклоном проводят осадки в водосточную трубу. Далее вода поступает в ливневую канализацию. Рассмотрим монтаж открытой системы.

Независимо от ее сложности, создание состоит из следующих этапов:

  1. Разработка траншеи под трубопровод. Если ливневая канализация проходит по отмостке, сначала устанавливаются лотки и дождеприемники, а потом кладется покрытие отмостки.

  2. Дно траншеи утрамбовывается под уклоном в сторону сливного колодца. Глубина зависит от размера лотка, он должен выходить на поверхность, но не превышать высоту края траншеи.
  3. На дно выкладывается слой бетона 5-10 см, в жидкий материал устанавливается лоток.
  4. Лотки соединятся между собой ровно, для проверки натягивают нить. Выровнять систему нужно до того, как бетон застынет. Решетки должны быть уже установлены сверху.
  5. В местах под водостоками монтируют дождеприемники, соединяют их с трубами. Сверху устанавливают пескоуловители.
  6. По борту траншеи устанавливают опалубку и заливают бетоном расстояние между ней и лотком. Одновременно выравнивается положение системы.
  7. Далее ждут полного застывания бетона, периодически смачивают его водой.
  8. После демонтируют опалубку и можно начинать укладку отмостки. Подобные лотки можно устанавливать уже после монтажа отмостки. В этом случае от водосточных труб выкладывают желоб поверх покрытия отмостки. По нему вода будет стекать в резервуар.

Подземная ливневая канализация монтируется иначе:

  • устанавливают разметку с помощью колышком и нити, чтобы видно было всю систему целиком;
  • выкапывают траншеи и углубления под дождеприемники;
  • дно засыпают песком и утрамбовывают его, если рядом растут растения – стелят геотекстиль;
  • первым делом устанавливают дождеприемники и лотки (если система смешанная);
  • после их соединяют трубопроводом под необходимым уклоном, нельзя допускать провисания труб, подушка должна поддерживать их по всей длине, в тех местах, где трубопровод оказывается на весу, нужно добавить песка (и утрамбовать его);
  • каждый кусок водоотвода проверяют — для этого пускают воду из шланга под напором, стыки должны быть герметичны (замазать битумной мастикой, например);
  • если все в порядке, сверху кладут песчано-щебневый слой и грунт.

Перед тем, как закопать систему у отмостки, ее присоединяют к ливневке участка и проводят к коллектору.

Установка дождеприемников в отмостку — в видео:

Виды чугунных труб и особенности их установки

Выделают два вида труб из чугуна. Первый вид — SMU — трубы, оба конца которых имеют гладкую поверхность. Второй вид — SME — трубы с гладкой поверхностью с одной стороны и разъёмное соединение — с другой. Место установки чугунных труб не должно противоречить строительным нормам. В трубопроводе по возможности не должно быть уклонов и поворотов. Также необходимо знать, что трубы из чугуна нельзя обрабатывать, но можно их резать. В настоящее время такие трубы используют на разных промышленных предприятиях и в коммунальном хозяйстве. Это обуславливает необходимость резки и сверления труб.

Элементы конструкции дождеприемников

Правильное устройство ливневой канализации невозможно без присутствия в системе дождеприемника. Именно в эту конструкцию попадают стоки из труб или желобов. Приемник для дождевой воды представляет собой сложное приспособление овальной или прямоугольной формы. Конструкция состоит из нескольких компонентов.

Стандартные дождеприемники для ливневой канализации включают следующие конструктивные элементы:

  1. Решетка — прикрывает систему сверху и выполняет функцию первичного фильтра, предотвращая попадание крупного мусора в канализационный механизм. Также предназначается защиты человека от возможных травм и декоративных целей.
  2. Дождеприемник — конструкция для сбора и направления стоков в систему водоотведения.
  3. Фильтр-пескоулавливатель — имеется не во всех моделях. Необходим для отсеивания мелких частиц почвы, песка и другого мусора.

Пескоуловитель для ливневой канализации — это камера‚ которая устанавливается за точечными дождеприемниками в местах сброса стоков в подземные трубы. Так как фильтр располагается ниже лотка дождевого приемника, то частицы мелкого мусора опускаются на дно устройства, а жидкость проходит дальше по желобу.

При этом поток воды, попадая в песколовку, снижает свою скорость. По сути, пескоулавливатель – это ловушка с большим количеством камер, которые располагаются горизонтально или вертикально.

Технология монтажа

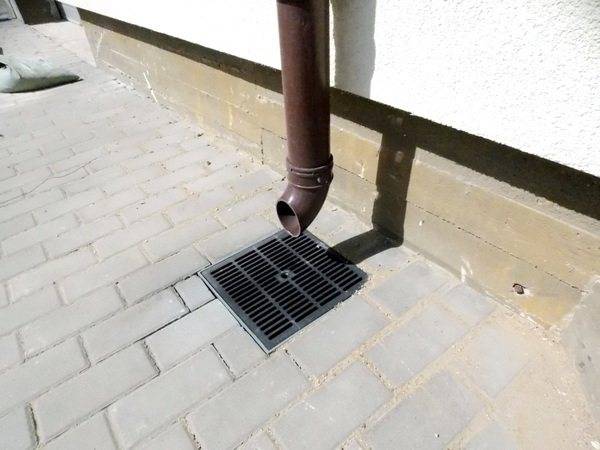

Установку выполняют под выходом водосточной трубы или там, где образовывается самое большое количество луж

Выполняя монтаж, нужно уделять особое внимание глубине установки. Также рекомендуется располагать дождевые лотки таким образом, чтобы вода стекала точно в центр

Если нет возможности разместить сток в нижней точке, можно предварительно сделать специальные углубления, чтобы по ним стекала вода в приемник.

Установка выполняется по следующей технологии:

  1. Выкапывается котлован на глубину равную размерам приемника, к которому добавляется еще 30-40 см. Ширина ямы выбирается больше габаритов конструкции примерно на 3 см с каждой стороны.
  2. На дно укладывается песчаная подушка, которая заливается песком и утрамбовывается.
  3. После выравнивания всей конструкции по высоте дождеприемник подключается к системе труб и лотков.
  4. Яма заливается бетонным раствором, после чего выполняется установка приемника. Нужно четко фиксировать конструкцию, чтобы она не сместилась в процессе эксплуатации.
  5. Стенки пластиковых форм дополнительно укрепляются металлической решеткой, чтобы они не деформировались после заливки бетона.
  6. Выполняется установка корзины дождеприемника.

Немаловажным фактором при установке является прочность основания. При перепадах температуры грунт может расширяться и сужаться, что повлияет на надежность конструкции. Если вы не обладаете достаточными знаниями для установки дождеприемника, лучше доверить это профессионалам. Цена будет зависеть от типа приемника, глубины установки и других факторов.

Виды конструкций

В зависимости от материала, из которого изготавливаются водоотводные желоба,  их принято разделять на следующие виды:

Бетонные и железобетонные лотки для ливневых канализаций. Как правило, класс этих конструкций соответствует E600 и F900. Отличительные особенности этого вида:

  • устойчивость к низкой температуре;
  • высокая прочность;
  • не взаимодействуют с агрессивной химической средой;
  • долгий срок эксплуатации.

Основной недостаток данного вида – значительный вес, что вносит определенные трудности, когда производится монтаж и транспортировка. Для этих целей потребуется привлекать спецтехнику, что ведет к дополнительным расходам.

Лотки из железобетона

Пластиковые лотки используются для ливневых канализаций, которые оборудуются в местах, где не предвидятся значительные механические нагрузки. Среди достоинств полиэтиленовых желобов можно назвать:

  • небольшой вес, даже конструкции, на которые установлены железные решетки имеют массу не более 20 кг, что значительно упрощает укладку и транспортировку;
  • материал конструкции не вступает в реакцию с агрессивной химической средой;
  • долговечность изделия.

Ливневые желоба из ПНД

Полимербетонные желоба — отличный компромисс между бетонными и пластиковыми изделиями, они сочетают в себе их лучшие свойства, а именно:

  • высокую устойчивость к механической нагрузке;
  • прочность и жесткость бетонных изделий;
  • нулевую реакцию с химически активными веществами;
  • срок эксплуатации конструкций как минимум 30 лет.

Отдельно необходимо заметить, что желоба данного типа обладают определенной эластичностью и гибкостью, свойственной пластиковым аналогам, и при этом они легче бетонных лотков практически вдвое.

Технология производства полимербетонных конструкций допускает изготовление желобов, у которых класс прочности достигает максимального значения (F900), что существенно расширяет сферу их применения.

Ливневый желоб из полимербетона

Полимерпесчаный желоб, изготовленный по современной технологии, представляет собой практически вечное изделие

Следует обратить внимание на то, что цена этих лотков, устанавливаемых в ливневых канализациях, относительно невысокая, благодаря чему они пользуются огромной популярностью  в жилищном строительстве

Полимерпесчанные лотки для ливневки

Виды и устройство дождеприемников для ливневой канализации

Конструктивно резервуар представляет собой камеру, оснащенную перегородкой-сифоном, съемной корзиной и верхней защитной решеткой. В некоторых моделях резервуаров предусмотрены дополнительные элементы в виде усиливающего канта, уплотнителей, крышки и надставкой к элементу ливневки. Кроме того, в устройстве дождеприемника для ливневой канализации предусмотрены два варианта отвода воды: Различаются все дождеприемники по габаритам, допустимым нагрузкам, типу материала и по форме. Резервуары под ливневые стоки маркируются в зависимости от их предназначения:

Чугунные дождеприемники

Элементы ливневки из чугуна самые прочные и при этом тяжелые. Металл марки СЧ20 отлично выдерживает нагрузки от 15 до 25 тонн (в зависимости от габаритов резервуара), инертен к агрессивным средам, долговечен и коррозостоек. Чаще чугунные дождеприемники используются при устройстве городских канализационных магистралей. Резервуары имеют высокую пропускную способность и при этом хорошую экологичность. Металл не представляет угрозы для окружающей среды.

Монтаж дождеприемника в отмостку дома при условии чугунной конструкции должен сопровождаться устройством специального основания из бетона. В противном случае металл начнет ржаветь. Кроме того, работать с чугунными элементами тяжело по причине их большого веса.

Пластик

Полимерные резервуары широко применяются в частном и муниципальном строительстве. Пластик отличается такими преимуществами:

Ухаживать за полимерными резервуарами под дождевые стоки просто: грязь, ил, песок легко отмываются струей воды.

Все пластиковые модели маркируют в зависимости от их номинальной нагрузки:

Бетон

Такой дождеприемник имеет чуть меньший вес, чем чугунный. Материал отличается устойчивостью к агрессивным стокам, долговечностью и хорошей пропускной способностью. Но внутренняя поверхность бетонных резервуаров слегка шероховатая, что провоцирует нарастание ила на его стенках со временем. Скопившийся ил будет давать неприятный запах во время испарения влаги из резервуара. К тому же бетон — массивный материал, требующий при укладке использования специальной техники.

Массивный шероховатый бетон можно заменить более легким и гладким полимербетоном. Добавленные в качестве армирующего волокна полимеры делают итоговую продукцию легкой, прочной, склонной к претерпеванию высоких нагрузок.

VII.МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

А. Основные материалы

НаименованиеЕдиница
измерения
Количество
Блоки лотка
размером 0,8×0,55×4 м
шт.20
Блоки
выходного оголовка (гасителя)
шт.4
Блоки для входного оголовкашт.4
Плиты
перекрытия входного оголовка
комплект4
Дождеприемные
решетки для входного оголовка
комплект4
Паклякг12
Цементный растворм30,6
Щебеньм34

Б. Машины, оборудование и приспособления

НаименованиеМарка,
ГОСТ
Количество
АвтокранК-641
ЭкскаваторЭ-40101
ЛопатыГОСТ 3620-634
Ломы стальные
типа ЛО
ГОСТ 1405-653
Рулетка типа
РС-20
ГОСТ 7502-691
ШуровкиЦНИИС
Минтрансстроя
2
КонопаткиГОСТ 11618-652
Шаблоны для проверки уклонов откоса2
Пеньковый шнур40 м
Четырехстропный захват1
Тросы длиной по 3
м
2
Трамбовка1
Стальной лист (боек)1
КомпрессорЗИФ-551

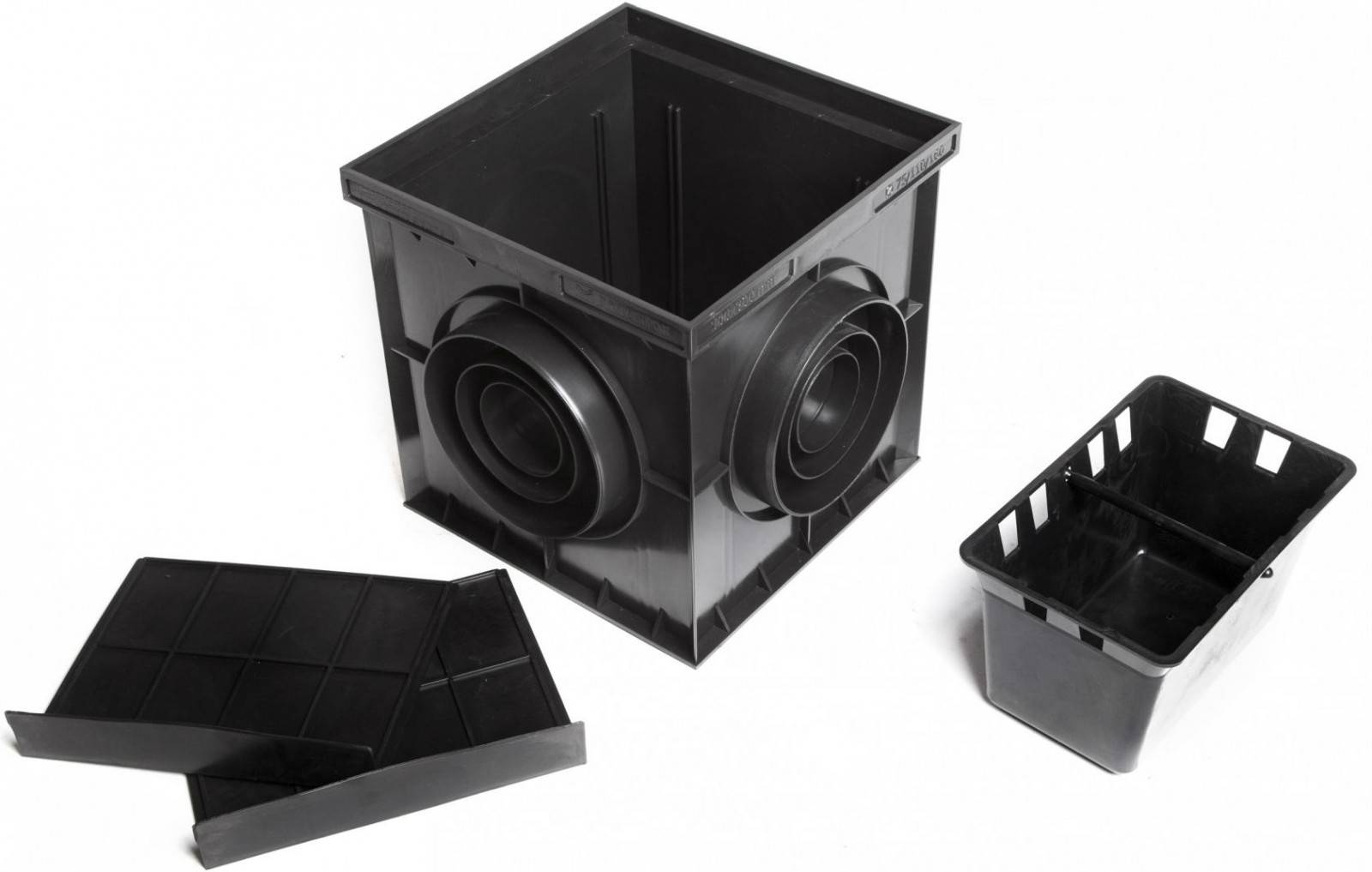

Из чего состоит

Если сравнивать ливнеприемники, то можно заметить, они различаются между собой весом, габаритом и еще некоторыми особенностями. По стандарту глубина устройства имеет 400 мм. Как правило, у них небольшой вес, за исключением того случая, когда в качестве материала используется чугун.

Состоит из таких частей:

  • Сама емкость.
  • Корзина, которая устанавливается внутрь водоприемника.
  • Перегородка или сифон.
  • Решетка наружная.

В разных видах эти элементы могут быть выполнены из разного материала, что сказывается на конечном качестве продукции. Что касается решетки, то ее необходимо выбирать качественную и прочную, так как она сталкивается с механическим воздействием при ходьбе пешеходов и даже наезде автомобиля.

Ливневая канализация. Дождеприемники и их виды

Предлагаемый сегодня вариант дождевой канализации заметно отличается от тех систем, которые использовались несколько десятилетий назад. Благодаря внесенным изменениям в конструкцию процесс монтажа ее значительно упростился. Если рассматривать более подробно устройство этой системы, то в ней можно выделить следующие элементы:

  • каналы и желоба, используемые для сбора влаги;
  • пескоуловители, задача которых сводится к фильтрации дождевой воды;
  • дождеприемные колодцы, больше известные как дождеприёмники;
  • трубы канализации;
  • коллекторы и смотровые колодцы.

После того, когда вода, попавшая на кровлю в результате выпадения осадков, достигнет желоба на крыше, она фильтруется, а затем, минуя трубы, там выполняется повторная ее очистка, что обеспечивает встроенный в него специальный фильтр. Далее вода течет по трубам, а затем доходит до подземного колодца — коллектора.

Дождеприемнику отводится важная роль в обеспечении нормальной работы ливневой канализации. Это связано с его назначением, которая сводится не только к сбору воды с труб, но и влаги, которая попадает в него с дорожного покрытия. Это позволяет предотвращать появление луж.

Современные варианты дождеприемника предусматривают достаточно простую конструкцию, что упрощает работу по его монтажу. Это же делает более простой работу по его очистке или замене. На фоне его точечный вариант водосборника имеет ряд отличий, которые проявляются не только в назначении, но и используемом для него материале. Обычно подобное сооружение возводят из пластика или чугуна. Каждый из этих вариантов обладает своим назначением, функциями, на которых мы остановимся далее.

Виды и устройство дождеприемников для ливневой канализации

Конструктивно резервуар представляет собой камеру, оснащенную перегородкой-сифоном, съемной корзиной и верхней защитной решеткой. В некоторых моделях резервуаров предусмотрены дополнительные элементы в виде усиливающего канта, уплотнителей, крышки и надставкой к элементу ливневки. Кроме того, в устройстве дождеприемника для ливневой канализации предусмотрены два варианта отвода воды: Различаются все дождеприемники по габаритам, допустимым нагрузкам, типу материала и по форме. Резервуары под ливневые стоки маркируются в зависимости от их предназначения:

Чугунные дождеприемники

Элементы ливневки из чугуна самые прочные и при этом тяжелые. Металл марки СЧ20 отлично выдерживает нагрузки от 15 до 25 тонн (в зависимости от габаритов резервуара), инертен к агрессивным средам, долговечен и коррозостоек. Чаще чугунные дождеприемники используются при устройстве городских канализационных магистралей. Резервуары имеют высокую пропускную способность и при этом хорошую экологичность. Металл не представляет угрозы для окружающей среды.

Монтаж дождеприемника в отмостку дома при условии чугунной конструкции должен сопровождаться устройством специального основания из бетона. В противном случае металл начнет ржаветь. Кроме того, работать с чугунными элементами тяжело по причине их большого веса.

Пластик

Полимерные резервуары широко применяются в частном и муниципальном строительстве. Пластик отличается такими преимуществами:

Ухаживать за полимерными резервуарами под дождевые стоки просто: грязь, ил, песок легко отмываются струей воды.

Все пластиковые модели маркируют в зависимости от их номинальной нагрузки:

Бетон

Такой дождеприемник имеет чуть меньший вес, чем чугунный. Материал отличается устойчивостью к агрессивным стокам, долговечностью и хорошей пропускной способностью. Но внутренняя поверхность бетонных резервуаров слегка шероховатая, что провоцирует нарастание ила на его стенках со временем. Скопившийся ил будет давать неприятный запах во время испарения влаги из резервуара. К тому же бетон — массивный материал, требующий при укладке использования специальной техники.

V.КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА И ЗАРАБОТНОЙ ПЛАТЫ НА УСТРОЙСТВО ВОДОПРОПУСКНОГО ЛОТКАДЛИНОЙ 105 мС ДВУМЯ РАСТРУБАМИ

Шифр норм и расценокСостав звенаОписание работЕдиница измеренияОбъем работНорма времени,чел-ч

Расценка,
руб.-коп.

Норма-
тивное время на полный объем работ,чел-ч
Стоимость затрат труда на полный объем
работ, руб.-коп.
Т-16,
§ 2, № 2 б
Машинист

6
разр. — 1

Помощник
машиниста

5
разр. — 1

Разработка
грунта IIгруппы в траншее под лотки и в котлованах под раструбы
экскаватором Э-4010 с установкой машины, очисткой ковша, с передвижкой машины
в процессе работы
100
м3
0,576,64-923,762-80
ЕНиР,
§ 2-1-31, табл. 2, № 1 е
Землекоп

2
разр. — 1

Разработка
грунта IIгруппы в котлованах и траншее при зачистке с копанием
траншей под упорные шпоры и упоры
м361,250-61,67,503-70
ЕНиР,
§ 2-1-46, № 4 б
Землекоп

3
разр. — 1

Планировка дна
траншеи с зачисткой поверхности под рейку, с разравниванием грунта
100
м2
1,0312,56-9412,887-15
ЕНиР,
§ 4-4-88, № 4 а
Дорожные
рабочие:4
разр. — 1
3 разр. -1
2 разр. — 1
Устройство
щебеночной подготовки слоем 10
см под
входной и выходной раструбы с приемом материала, разбивкой площадки,
разравниванием, планировкой и уплотнением вручную
100 м20,114,58-091,450-81
ЕНиР,§ 4-4-90, № 3 б, применительно

Машинист
крана6
разр. — 1Монтажники
конструкций:4
разр. — 1
3 разр. — 2

Монтаж блоков
лотка и раструбов со строповкой, установкой, выверкой, расстроповкой блоков
при весе блоков до 1 т
1
блок
890,560-35,449,8431-51
Т-16,
§ 3, № 1, применительно
Машинист

6
разр. — 1

Помощник
машиниста

5
разр. — 1

Планировка
поверхности около лотка с засыпкой грунтом экскаватором Э-4010 со срезкой
грунта до 0,1 м
100
м2
3,271,220-913,992-98
ЕНиР,
§ 2-1-45,2 а
Табл. 3
Землекоп

3
разр. — 1

Уплотнение
грунта пазух пневматической трамбовкой
100
м2
0,451,951-080,880-49
ПовременноМашинист
компрессора4
разр. — 1
Обслуживание
компрессора
чел-ч0,8810-62,50,880-55
Всего81,1849-99

Особенности установки и монтажа своими руками

Установка магистрали начинается с земельных работ. Однако до этого рекомендуется подготовить проект и сделать чертеж. Благодаря этому вы сможете определить, какой именно будет схема монтажа: точечной или линейной. Более того, перед началом работ следует определить размеры отмостки. Процесс выглядит следующим образом:

  1. Копается котлован по глубине купленного приемника. Необходимо к этой глубине добавить 400 мм. Что касается ширины, то по краям он должен быть шире на 30 мм со всех сторон. Это позволит поставить колодезный приемник воды и зафиксировать его бетоном.
  2. Далее подготавливается основание. На дне изготавливается подушка из песка и щебня. Чтобы ее хорошо уплотнить, предварительно полейте водой.
  3. Предварительно установите его в котлован и подсоедините к канализационным и водосточным трубам. Убедитесь, что полностью соблюдается уровень для стока воды. Отстойный приемник должен быть расположен по уровню, в то же время трубы от него должны расходиться с уклоном.
  4. Все проверив, на дно заливаете бетон в небольшом количестве.
  5. Далее дождеприемник плотно прижимаете, но так, чтобы патрубки совпадали с трубами.
  6. Также необходимо сразу заполнить бетоном места вокруг него.
  7. В завершение остается произвести полную сборку по установке корзины, сифона, решетки и т. п.

Пластиковые дождеприемники

Современные пластиковые дождеприемники не имеют конкурентов при использовании в бытовом домашнем хозяйстве, изготавливаются из морозостойких полимеров (специальный термостойкий полипропилен) и обладает следующими особенностями:

  • Пластиковый дождеприемник имеет малый вес, легко устанавливается и монтируется даже неподготовленным домовладельцем. Устройство легко подключить к трубопроводу любого диаметра благодаря встроенным цилиндрическим перегородкам.
  • Стандартные модификации равностороннего кубического дождеприемника имеют длину грани 300, 400 и 500 мм.
  • Материал изготовления устойчив к температурным перепадам в диапазоне от -40 до +90 С., выдерживает коррозионное воздействие большинства агрессивных химических веществ, имеет высокий срок службы.
  • Устройство легко в обслуживании и обеспечивает качественную очистку, благодаря гладкой твердой поверхности пластика, имеющей низкое гидравлическое сопротивление и слабую впитываемость.
  • Конструкция выполнена таким образом, что позволяет устанавливать дождеприемные короба друг на друга, производить разводку труб любого стандартного сечения на разных уровнях.
  • В зависимости от предполагаемой нагрузки, в пластиковые короба устанавливают решетки из чугуна, оцинкованной стали, нержавейки, пластмассы.

Рис. 9 Водоотводы из пластика – конструкция и схема правильной установки

Правильный дождеприемник из пластика, в отличие от других видов, имеет более сложную конструкцию, основными элементами которой являются:

  1. Решетка. В зависимости от выбранной модели имеет круглую или квадратную форму, через ее прорези в водоотводную систему поступают стоки.
  2. Мусоросборная корзина. Предотвращает попадание в трубопроводный канал тяжелого мусора и частиц песка, которые собираются на ее донной поверхности.
  3. Защитный сифон. Резиновый элемент препятствует распространению загрязненного воздуха из корзин.
  4. Гидрозатвор. Перегородка размещается на входе в трубопровод и останавливает движение сточных вод в обратном направлении.
  5. Защитная крышка. Элемент закрывает дождеприемник в зимнее время, препятствуя его забиванию снегом и льдом от замерзшей воды.
  6. Удлинитель. Позволяет увеличить высоту конструкции и соответственно глубину ее погружения в землю вместе с трубопроводной системой, используется как средство защиты труб от промерзания в зимнее время.
  7. Люк. Устанавливается вместо решетки в случае, если приспособление используют в качестве инспекционного или обслуживающего лючка.

Рис. 10 Дождеприемная система из лотков – схема расположения

Устройство дождеприемника

Все виды дождеприемников имеют схожую конструкцию, однако размеры и вес могут намного различаться. Дождеприемник, какую бы форму он не имел, осуществляет одну и ту же функцию – помогает воде стекать в канализационные трубы. Стандартный комплект дождеприемника состоит из следующих деталей:

  • сам дождеприемник;
  • корзина;
  • перегородка-сифон;
  • внешняя решетка.

Верхняя часть дождеприемника это такая решетка, которая несет как защитный, так и декоративный характер. Закрывая сверху яму, решетка не позволит ребенку или взрослому провалиться и ушибиться или что хуже получить переломы. Кроме этого она предотвращает попадание мусора в сточную систему. Эстетическая сторона этой детали очевидна – дыра возле дома или на пешеходе смотрелась бы некрасиво.

Решетка имеет отверстия, которые пропускают воду через себя. При этом решетка, с близко расположенными отверстиями смотрится более эстетичной, однако в этом случае попадая на поверхность решетки, вода больше разбрызгивается. Это кажется сущей мелочью, однако со временем можно заметить, что поверхность вблизи дождеприемника начинает намного отличаться от остальной площади.

Предотвращая попадание крупного мусора, решетка все равно пропустит пыль, мелкие грунтовые и другие частицы. Для этого есть специальные пескоуловители. У таких видов дно немного опущено вниз относительно уровня выхода под трубу, что позволяет мелким частицам оседать на дно, а воде продолжать свой путь по трубам.

Минус в конструкции таких систем является то, что вода на дне испаряется естественным путем, что зачастую может стать причиной возникновения неприятного запаха. Поэтому дождеприемник следует периодически чистить вручную.

Что это такое

Дождеприемники для ливневой канализации представляют собой емкости, соединенные с лотками или подземными трубопроводами ливневой сети водоотведения. Они имеют форму куба или цилиндра, установленного в вертикальном положении. Стоки поступают в дождеприемники из водосточной системы кровли зданий, или собираются с территории участка. Для максимальной эффективности работы, эти узлы устанавливают в нижних точках рельефа, куда стекаются излишки влаги.

Область применения дождеприемников велика. Есть элементы, рассчитанные на использование в крупных сетях. Это магистральные узлы, которые располагают по линии бордюра автомобильных дорог. Они способны принимать и передавать значительные объемы стоков и присоединяются к коллектору напрямую. Существуют также небольшие элементы для установки на участках частных домов или небольших зданий. Основной их задачей является прием воды из кровельного водостока.

Назначение

Основным назначением дождеприемников является сбор стоков и передача их в ливневую систему. Кроме этого, они выполняют следующие функции:

  • удаление излишков воды с территории участка;
  • предотвращение образования постоянных луж, заболачивания территории;
  • исключение заиливания поверхности почвы;
  • разгрузка дренажной системы, отведение дождевых стоков до того. как они начнут впитываться в грунт;
  • отделение веток, мусора, песка и других твердых частиц;
  • первичное распределение потока по лоткам или другим каналам.

В продаже есть готовые модели дождеприемников, рассчитанные на использование в разных условиях. Форма и размеры элемента определяют назначение всего узла, его пропускную способность. Помимо сбора стоков, дождеприемники выполняют первичную фильтрацию мусора, веток и листьев, песка и т.п. кроме этого, в резервуаре могут быть несколько выпускных отверстий, позволяющих направлять стоки сразу по нескольким линиям. Это помогает эффективнее удалять воду во время сильных ливней.

Устройство

Устройство дождеприемника для ливневой канализации состоит из нескольких элементов:

  • решетка. Она выполняет несколько функций — декоративную (украшает верхнюю часть узла), обеспечивает безопасность (защищает людей или животных от случайного травмирования из-за попадания в емкость), фильтрование потока (препятствует попаданию в систему веток, мусора, посторонних предметов, грызунов);
  • надстройка. Это элемент, выполняющий роль переходника между решеткой и самой емкостью;
  • корзина. Она крепится верхней частью на надстройке. Служит для сбора песка, мелкого мусора и твердых частиц. Периодически корзину надо вынимать и удалять ее содержимое;
  • перегородка-сифон. Это элемент, снижающий скорость потока. Обеспечивает оседание в корзину мелкого мусора. песка, пыли;
  • сам дождеприемник. Внешний резервуар, выполняющий роль корпуса.

В некоторых моделях есть дополнительные элементы (например, фильтр-пескоуловитель). Встречаются и более простые конструкции, лишенные многих элементов. Обычно, такие модели используют в системах с открытыми лотками. Они легко очищаются от мусора, поэтому жестких требований к устройству дождеприемника не выдвигают.

Размеры и технические характеристики

Существуют разные дождеприемники для ливневой канализации, размеры которых выбирают в зависимости от объема стоков и общей величины участка сети. По величине и особенностям конструкции элементы делятся на 6 классов:

  • класс A. Используются в дождевых системах частных домов. Предельно допустимая нагрузка на решетку составляет 1,5 т;
  • — B. Модели, применяемые на автопарковках. Допустимая нагрузка на решетку достигает 12,5 т;
  • — C. Используются на автотрассах или заправках. Максимальный весна решетке — 25 т;
  • — D. Выдерживают вес грузовика среднего размера. Устанавливаются в автопарках, стоянках, участках погрузки или разгрузки;
  • — E. Модели, используемые на площадках для тяжелых грузовиков. Решетки способны выдерживать до 60 т;
  • — F. Выдерживают давление до 90 тонн. Используются на площадках для спецтехники.

Когда выбирают дождеприемники для ливневой канализации, технические характеристики становятся основными критериями. Обычно учитывают следующие позиции:

  • площадь живого сечения;
  • масса и габаритные размеры;
  • полное открытие дождеприемника;
  • монтажный уровень решетки относительно корпуса;
  • собственная масса решетки;
  • собственная масса корпуса.

Чем больше дождеприемник, тем выше его параметры, в особенности площади живого сечения и раскрытия. Масса во многом зависит от материала. Есть пластиковые модели, которые отличаются малым весом. Однако, они не могут выдерживать большой вес и используются только на приусадебных участках частных домов.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
