Эксплуатация циркуляционных насосов для отопления Wilo

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Watch this video on YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

1. P – величина давления;
2. R – сопротивление потоку для прямых участков трубопровода;
3. L – общая  длина
4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
5. р – величина плотности теплоносителя при рабочей температуре;
6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

• для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
• при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Watch this video on YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)	Производительность (м3/час)	Марки
80 – 240	От 0,5 до 2,5	25 – 40
100 – 265	Та же	32 – 40
140 – 270	От 0,5 до 2,7	25 – 60
165 – 310	Та же	32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Watch this video on YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Конструктивные особенности

Насос устроен просто: 2 параллельных диска соединены между собой выгнутыми лопастями и составляют рабочее колесо. У одного из них имеется отверстие для течения теплоносителя, а у другого — фиксаторы, чтобы зафиксировать конструкцию на валу двигателя крыльчатки.

Перед тем как использовать насос, лучше сперва ознакомиться с его конструкцией

Элементы конструкции:

• Корпус из различных материалов – это может быть нержавейка или цветные сплавы;
• Ротор;
• Роторный вал;
• Вращающийся ротор;
• Крыльчатки или лопастное колесо;
• Электродвигатель.

Для устремления жидкости в нужном направлении и создания кинетической энергии и давления имеется отверстие в форме спирали (в разрезе). В зафиксированном колесе теплоноситель смазывает и охлаждает роторный вал. Статор электродвигателя размещен под напряжением, поэтому он разделен стаканом, который оборудован нержавейкой или углеродным материалом. Ротор агрегата закреплен на керамических подшипниках. Такие насосы используются для отопления при рециркуляции теплоносителя с постоянным или мало изменяемым расходом.

Какую ставить скорость на насосе отопления при малой мощности котла

Регулировка мощности циркуляционного насоса, как правило, проводится с целью повысить или, наоборот, снизить его производительность. Чем выше его скорость, тем быстрее горячая вода проходит по трубам и тем больше тепла она отдаёт. В свою очередь, чем она ниже, тем медленнее жидкость проходит по системе, быстрее остывает и соответственно теплоотдача будет меньше.

Минимальную мощность отопительного оборудования устанавливают преимущественно весной. В это время на улице уже довольно тепло, но сам дом прогревается недостаточно и есть необходимость в небольшом подогреве помещения.

Скоростные режимы насосов могут отличаться в зависимости от модели и комплектации. В среднем минимальный показатель составляет 30—35 л/мин, максимальный — 80—90 л/мин.

Для чего нужно проверять настройки

Чтобы удостовериться в максимальной производительности прибора перед началом эксплуатации рекомендуется проверить его настройки. Делается это, как правило, по двум параметрам.

Шумоизоляция. Существует несколько причин, по которым отопительный прибор может издавать сильный шум:

• неправильный монтаж;
• воздух в трубах;
• перепады напряжения;
• неисправность устройства.

Чтобы избежать этих проблем установку лучше доверить мастеру, который проведёт комплексную диагностику, убедится в правильности монтажа и функциональности аппарата.

Равномерный обогрев. Главной причиной неравномерного обогрева радиаторов является недостаточная мощность. Невысокая скорость способствует быстрому остыванию воды, в результате чего тепло просто не доходит в конец системы.

К аналогичной проблеме приводит также завоздушенность или неправильно подобранный режим терморегулятора. Может повлиять на производительность прибора и неправильный монтаж. Особенно это касается алюминиевых и биметаллических батарей, которые должны быть установлены максимально ровно.

Часто задаваемые вопросы

1. Будут ли шуметь трубы при использовании насоса?

В трубах может шуметь лишь в том случае, если неправильно выбрано устройство или в магистрали скопился воздух. Для удаления воздуха делаем следующее:

• заполняем водой всю систему;
• удаляем воздух, используя для этого клапаны на радиаторах – «воздушки»;
• запускаем котел отопления и насос;
• ждем некоторое время, после чего еще раз удаляем воздух;
• проверяем давление, заполняем контур водой;
• запускаем насос и регулируем его (если его вообще можно регулировать).

2. Можно ли для водоснабжения использовать насос высокого давления?

Однозначно — нет! Пусть они (насосы) и выглядят практически одинаково, но в водоснабжении насосное оборудование используется исключительно для того, чтобы поддерживать нужное давление, если его по той или иной причине недостаточно.

3. Из чего делают насосы?

Некоторые детали (вал, шариковые подшипники) современных насосов изготавливают из керамики. Это не только обеспечивает бесшумную работу, но и значительно увеличивает срок эксплуатации.

4. Есть ли насосы для горячего водоснабжения?

Да, такие существуют. Это, к примеру, циркуляционный насос GRUNDFOS Comfort UP, благодаря которому не нужно ждать, когда из крана начнет течь горячая вода. Разумеется, его использование увеличит расход электроэнергии и самой воды.

5. Сколько энергии потребляют насосы?

В большинстве случаев циркуляционные насосы – крайне экономичные приборы, которые потребляют энергии столько же, сколько обычная лампочка. Недавно все производители насосов «договорились» о присвоении изделиям ярлыков, уведомляющих об их «прожорливости», как в случае с бытовой техникой. Была разработана классификация, согласно которой устройствам А-класса, например, нужно не более 6 Вт.

6. Насколько часто нужно менять циркуляционные насосы?

Если насос качественный, то он прослужит порядка десяти лет. Хотя, как мы уже говорили, немало зависит и от самой фирмы-производителя. Дабы ваш прибор послужил дольше, придерживайтесь всех рекомендаций касаемо эксплуатации: правильно подберите модель и устанавливайте ее, избегайте завоздушивания магистрали, в качестве теплоносителя используйте лишь специально очищенную воду.

Видео – Монтаж циркуляционного насоса

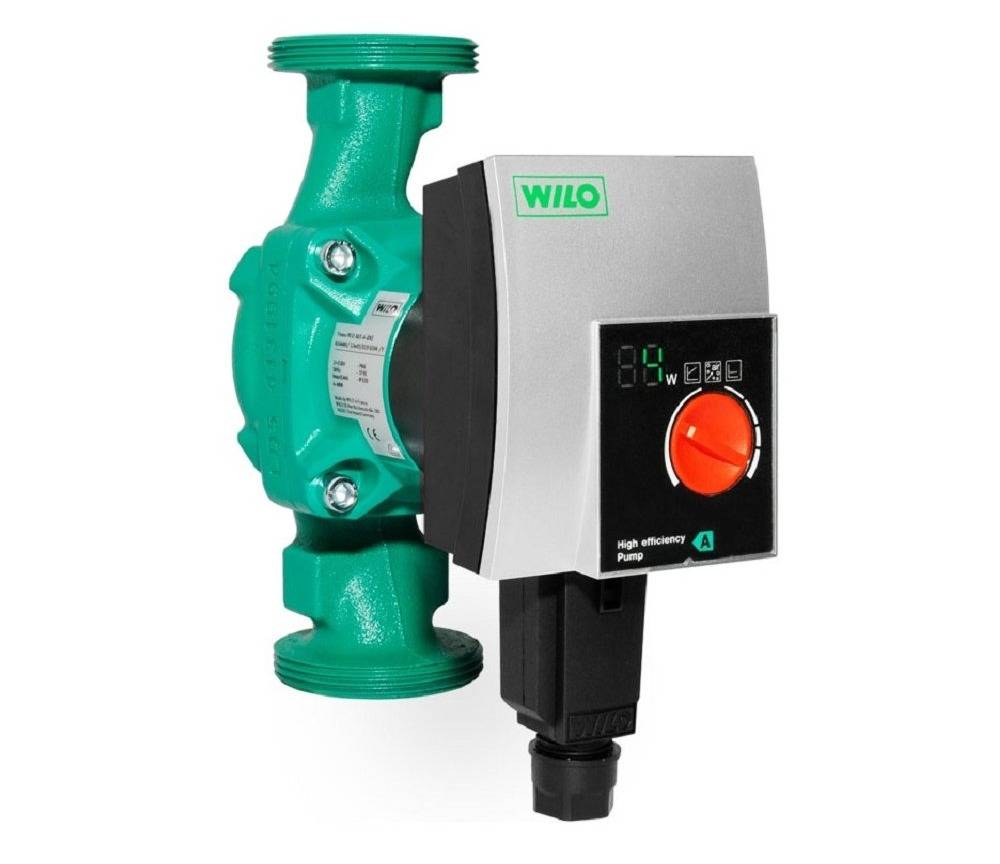

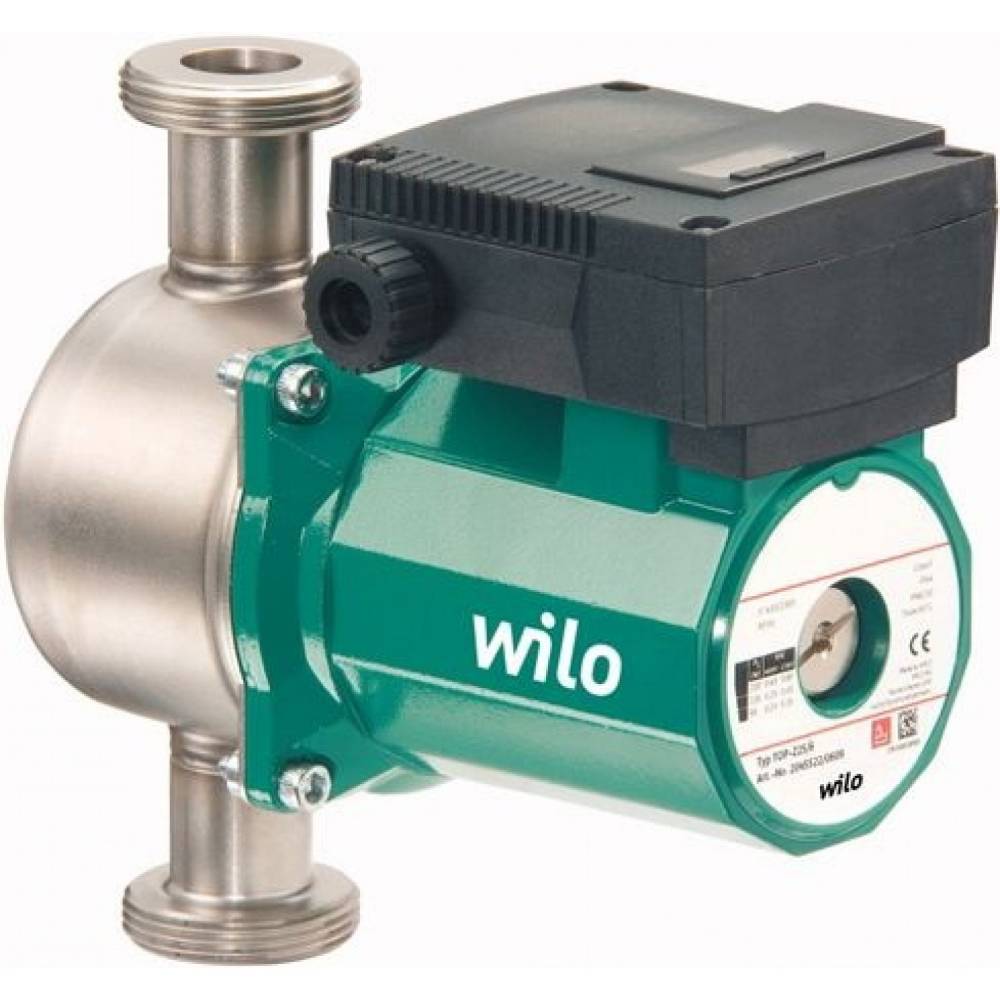

Циркуляционный насос Wilo

Мощность насоса зависит от диаметра трубопровода

Расчет производительности

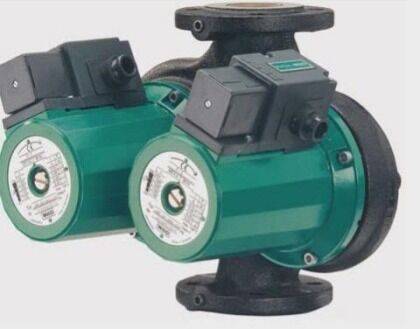

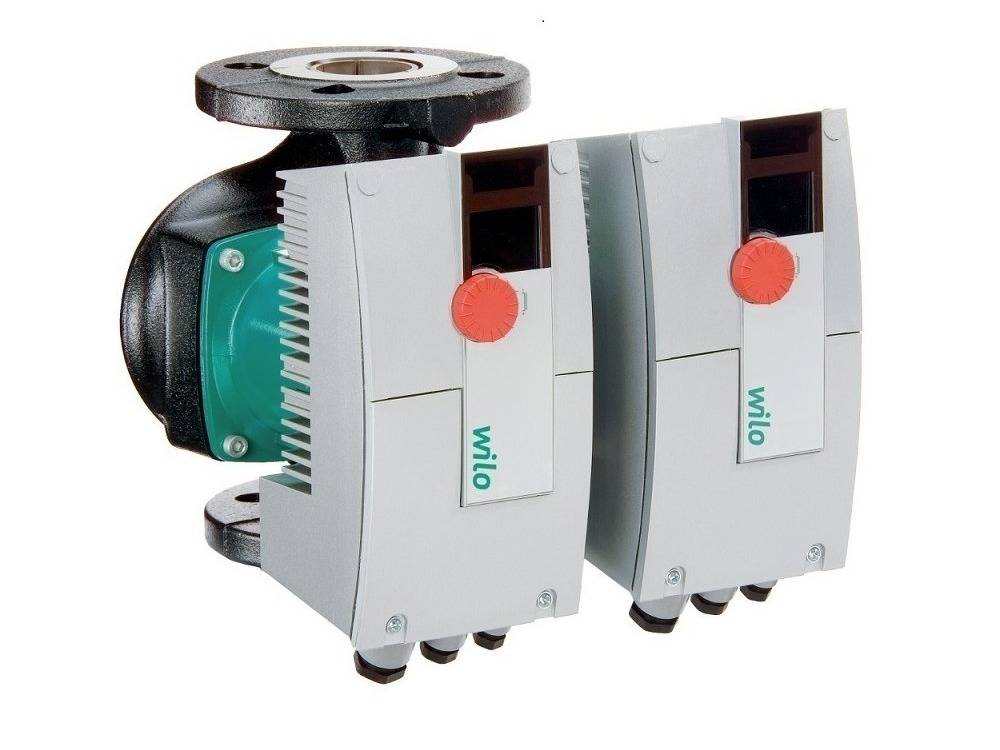

Сдвоенный циркуляционный насос примышленного типа

Маркировка на корпусе

Циркуляционный насос с мокрым ротором

Сухой циркуляционный насос

Установленный насос

Циркуляционный насос в разрезе

Как выбрать насос циркуляционный

Особенности устройств этой марки

Технические характеристики насоса wilo при его включении в систему отопления позволяют увеличить её КПД за счет увеличения теплоотдачи теплоносителя. Кроме того, их участие в работе системы позволяет использовать трубы с меньшим сечением, что приводит к снижению расходов на материалы и топливо и, соответственно, к снижению количества углекислого газа, выбрасываемого в атмосферу. А количество потребляемой электроэнергии не превышает 250 Вт в сутки.

Конечно, цена устройства достаточно высока, но она с лихвой окупается за счет такой экономии, а также надежности и долговечности конструкции насоса. Она изначально предназначена для непрерывной работы в сложных условиях: под высоким напором и при любой температуре циркулируемой жидкости.

Конструкция насоса

Устройство легко подключается своими руками благодаря продуманному механизму с пружинистыми клеммами. В нем отсутствует вентилятор, поэтому насосы с мокрым ротором практически не производят шума при работе.

Используются циркуляционные насосы Вило в отопительных системах сравнительно небольших помещений площадью от 200 до 1000 кв.м. – в частных домах, коттеджах и т.д. Подбираются по таким параметрам, как объем перекачиваемой жидкости, мощность, отапливаемая площадь. Но основной их характеристикой является высота создаваемого напора.

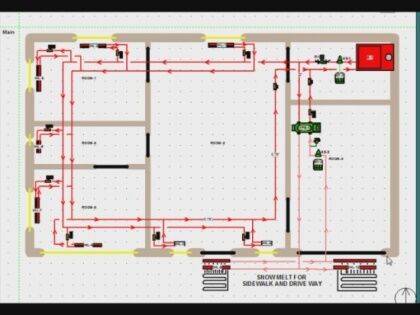

Схема монтажа в систему

Лучшие циркуляционные насосы для систем отопления

Grundfos UPS 25-40 180

Страна производитель – Сербия. Модель входит в число наиболее популярных и востребованных. Способ установки – горизонтальный и вертикальный. Агрегат имеет защиту от перегрева. Категорически запрещена эксплуатация насоса для перекачки сильно загрязнённых жидкостей. Предел рабочих температур – от 2°С до 110°С. Настройка работы агрегата – механическая.

Характеристики:

• производительность – 2900 л/ч;
• потребляемая мощность – 45 Вт;

Достоинства:

• высокая производительность;
• доступная цена;
• надёжность;
• хороший напор.

Недостатки:

• дороже аналогичных устройств отечественного производства;
• модель часто подделывается.

«Вихрь» ЦН-25-4

Страна производитель – Россия. Модель предназначена для перекачивания горячей и холодной жидкости. Диапазон рабочих температур от -10°С до 110°С. Корпус изделия выполнен из чугуна. Оптимальный режим работы насоса выбирается с помощью специального переключателя.

Характеристики:

• производительность – 50 л/мин.;
• потребляемая мощность – 72 Вт;

Достоинства:

• низкий уровень шума;
• простота монтажа и эксплуатации;
• длительный срок эксплуатации;
• доступная стоимость;
• экономичность;
• компактность.

Главный недостаток

несоответствие заявленных производителем характеристики фактическим.

Oasis CN 25/4

Страна производитель – Китай. Модель с мокрым ротором предназначена для установки в системах отопления, рассчитанных на обогрев помещений до 100 кв.м. Способ установки – горизонтальный. Корпус выполнен из чугуна, ротор керамический. Модель может использоваться для подачи горячей воды и в системах «тёплый пол».

Характеристики:

• производительность – 170 л/мин.;
• потребляемая мощность – 245 Вт;

Достоинства:

• экономичность;
• компактность;
• малый вес;
• длительный срок службы;
• простота монтажа и обслуживания.

Недостатки:

не выявлены.

Grundfos UPS 25-60 180

Страна производитель – Дания. Модель с мокрым ротором. Предназначена для установки в горизонтальном и вертикальном положении. Есть требования по чистоте жидкости. Может использоваться для систем отопления и горячего водоснабжения. Изделие имеет бронзовый корпус. У насоса 3 скорости работы, с помощью которых регулируется давление в системе.

Характеристики:

• производительность – 4,35 м.куб./час.;
• потребляемая мощность – 60 Вт;

Достоинства:

• несколько скоростей работы ротора;
• компактность;
• надёжность;
• простота установки и эксплуатации.

Недостатки:

не выявлены.

Grundfos ALPHA2 25-60 180

Страна производитель – Дания. Малошумная модель насоса отличается высоким качеством конструкции. Предназначен для установки в системах отопления малоэтажных домов. Модель имеет два варианта настроек: ручной и автоматический. Способ установки устройства – вертикальный.

Характеристики:

• производительность – 3 м.куб./час.;
• потребляемая мощность – 45 Вт;

Достоинства:

• низкий уровень шума при работе;
• простота монтажа и эксплуатации;
• надёжность;
• длительный срок службы.

Главный недостаток:

высокая стоимость.

Valtec VRS 25/4 130

Страна производитель – Россия. Модель с мокрым ротором и трёхступенчатым переключателем скорости. Корпус изделия выполнен из чугуна. Способ установки – вертикальный и горизонтальный. Максимальный предел рабочей температуры 110°С. Охлаждение ротора осуществляется перекачиваемой жидкостью.

Характеристики:

• производительность – 3000 л./час.;
• потребляемая мощность – 72 Вт;

Достоинства:

• надёжность конструкции;
• доступная стоимость;
• простота монтажа и эксплуатации.

Главный недостаток:

короткий штатный сетевой шнур.

JEMIX WRF-50/12

Страна производитель – Россия. Модель с мокрым ротором. Насос имеет алюминиевый односкоростной двигатель. Изделие предназначено для установки в системах отопления небольших коттеджей. Способ соединения с трубопроводом – фланцевый. Монтаж насоса производится непосредственно в трубопровод.

Характеристики:

• производительность – 9600 л./час.;
• потребляемая мощность – 550 Вт;

Достоинства:

• большой напор;
• надёжность;
• высокий КПД.

Недостатки:

• необходимость приварки к трубопроводу ответных фланцев;
• высокая стоимость.

WWQ CN 25/60-180

Страна производитель – Россия. Модель трёхскоростная с мокрым керамическим ротором. Насос предназначен для установки в системе отопления домов малой этажности.

Характеристики:

• производительность – 58 л./мин.;
• потребляемая мощность – 90 Вт;

Достоинства:

• защита от перегрева;
• простота обслуживания и эксплуатации.

Главный недостаток:

короткий сетевой кабель.

Основные преимущества

Насосы WILO работают в автоматическом режиме, но имеют также функцию ручного управления

Использование в одноконтурных и двухконтурных системах отопления этого типа насосного оборудования объясняется следующими преимуществами:

• минимум тепловых потерь;
• использование в конструкции стойких к коррозии материалов;
• наличие встроенной автоматики, управляющей работой насоса, включая термостат;
• применение индикаторных табло, оформленных в виде ЖК-дисплея;
• допустимость переключения автоматики в ручной режим;
• бесшумность работы электродвигателя, независимо от мощности и производительности насоса.

К достоинствам образцов оборудования от «Wilo» также относят компактность, что позволяет монтировать агрегаты в местах, выбираемых по усмотрению пользователя.

Для подключения применяются подпружиненные клеммы, в электродвигателе предусмотрена многоступенчатая защита, снижающая вероятность поломки при резких скачках напряжения в сети.

Как выбрать циркуляционный насос для отопления частного дома

Характеристики любого оборудования выбираются с учётом условий его будущей эксплуатации. Как выбрать насос для отопления частного дома? Можно воспользоваться справочными таблицами, в которых приведены необходимые сведения в зависимости от квадратуры строения. Если такой вариант не устраивает, стоит выполнить расчёт, который позволит получить более точные значения.

Выбрать насос достаточно сложно

Расчёт производительности помпы

Производительность насоса можно рассчитать по следующей формуле:

G = M / ΔТ × Cт, где:

• М – мощность котла, который будет использоваться для отопления дома, Вт;
• ΔТ – перепад температур в отопительном контуре;
• Ст – коэффициент, зависящий от удельной теплоёмкости теплоносителя.

Мощность котла можно найти по формуле

Мощность котла можно определить исходя из того, что на каждый м² коттеджа или загородного дома требуется 100 Вт мощности, для многоквартирных зданий − 70 Вт. При наличии дополнительной термоизоляции наружных стен мощность получают путём умножения 50 кВт на квадратуру дома. Для холодных регионов расчётное значение для частных домов увеличивают до 175 Вт, для многоэтажных – до 101 Вт.

При расчёте мощности котла учитывают теплопотери

Если расчёт производительности циркуляционного насоса кажется слишком трудоёмким, предлагаем воспользоваться калькулятором. Выбирая нужные позиции и вводя недостающие данные, можно получить искомое значение.

Калькулятор расчёта производительности циркуляционного насоса

Напор устройства

От данного параметра зависит, сможет ли насос преодолеть усилие, создаваемое гидравлическим сопротивлением отопительной системы. Если вертикальный подъём компенсируется усилием, создаваемым на нисходящих участках контура, то трубы, вентили, теплообменники и другие элементы создают значительное сопротивление. Это сильно усложняет порядок расчёта.

Напор циркуляционного насоса определяют путём умножения протяжённости отопительного контура на удельное сопротивление трубы и коэффициент, зависящий от количества запорных вентилей, терморегуляторов и других элементов системы.

Напор устройства должен быть достаточным

Предлагаем уважаемым читателям воспользоваться специально разработанным нашей командой калькулятором.

Калькулятор расчёта напора циркуляционного насоса

Расчёт мощности циркуляционного насоса для системы отопления

Для укрупнённого расчёта циркуляционного насоса для системы отопления можно воспользоваться следующей формулой:

N = Nк / DT, где

• N – искомое значение;
• Nк – мощность котла, используемого для отопления дома;
• DT – разность температур в прямом и обратном контуре. В большинстве систем не превышает 15°С.

Мощность зависит от разности температур прямого и обратного контура

На что ещё обратить внимание

При выборе подходящей модели стоит также обратить внимание на занятость циркуляционного насоса. Для периодического включения оборудования зимой достаточно недорогой модели с небольшой мощностью. В этом случае помпа будет выполнять вспомогательную функцию

При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию

В этом случае помпа будет выполнять вспомогательную функцию. При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию.

Производители предлагают агрегаты, конструктивное исполнение которых позволяет изменять скорость их работы. В большинстве случаев речь идёт о трёхступенчатой регулировке. Пользователь может подобрать оптимальный режим работы отопительной системы в зависимости от погодных условий. Некоторые модели имеют систему автоматической регулировки мощности.

При выборе также стоит обратить внимание на:

• максимальное давление в системе. В частных домах оно редко превышает 4 атм (при нормальном режиме работы − около 2 атм);
• материал корпус. Предпочтительным является чугун. Изделия с корпусом из термостойкого пластика обойдутся дешевле;
• присоединительные размеры. Возможно, потребуется переходник;
• наличие и тип защиты. Особенно актуальна защита от перегрева. При её наличии срок службы помпы значительно возрастает.

Периодичность включения – важный критерий при выборе

Серия Star-RS

Эта линейка насосов имеет небольшую мощность и подходит для эксплуатации в домах, площадь которых находится в диапазоне 200 – 750 м².

Особенности

Основным преимуществом данной серии является ротор мокрого типа. Он беспрерывно погружается в перекачиваемый энергоноситель, который не дает засыхать графитовым подшипникам. Еще один плюс Star-RS – то, что для производства роторного колеса здесь использован технический полимер.

Этот материал отличается устойчивостью перед воздействием высоких температур, характерных для систем отопления, и не боится их резкого перепада.

Корпус и крепеж

С трубопроводом циркуляционный насос Вило соединяется при помощи резьбы, диаметр которой может отличаться в зависимости от модели. Агрегат имеет чугунный корпус и стальной нержавеющий вал.

Комфортная рабочая среда для такого прибора – это вода или водно-гликолевый состав. Насосы Star-RS для принудительных отопительных систем практически бесшумны. Они быстро перекачивают теплоноситель и потребляют мало электричества.

Преимущества

Большую популярность немецкое оборудование данной серии завоевало благодаря таким преимуществам:

• корпус покрыт антикоррозийным катафорезным составом;
• обороты регулируются при помощи трехступенчатого механического переключателя;
• выносливые металлографитовые подшипники не изнашиваются в условиях агрессивных температур;
• невысокая стоимость.

Условия работы и монтажа

Аппараты для систем отопления серии Star-RS могут работать в температурном режиме +10 +110 °C при давлении до 10 бар, и это дает возможность их использования в кондиционировании.

При монтаже Вило Star-RS должна строго выполняться инструкция производителя, которая гласит о том, что:

• врезка возможна после монтажа и промывки труб от стружки;
• клемная коробка и мотор должны быть надежно защищены от попадания влаги;
• насосная ось должна располагаться строго горизонтально.

Насос для воды – различия в конструкции

Прокачные насосы, при всем богатстве выбора, разделяются на две категории:

Сухой ротор

Характерное отличие заметно сразу – двигатель явно отделен от камеры перекачки.

Конструкция предусматривает разделение рабочей турбины и привода. Непосредственно с водой контактирует только крыльчатка. Двигатель расположен снаружи, и соединяется с водяной камерой длинным валом. Герметичность обеспечивают сальники – наподобие тех, которые устанавливаются на гребные валы кораблей.

Преимущества системы – высокий КПД. В лучших моделях достигает 80%. Если необходим мощный насос для разветвленной системы – это будет правильный выбор. На прокачку большого объема теплоносителя затраты электроэнергии будут ниже.

Недостатки тоже есть, и не мало. Такой насос производит много шума, поэтому ставить его в жилом помещении не следует, только в отдельных котельных. Двигатель перегревается при постоянной работе.

Требуется корпусной радиатор, увеличивающий габариты. Уязвимое место – сальники. Под воздействием горячей воды и мелких крупинок кальция, резинки дубеют и быстро выходят из строя.

Поэтому сухой насос требует обслуживания после каждого отопительного сезона. Если прозевать протечку – вода может попасть на обмотки мотора. Средний срок службы – 3 сезона.

Мокрый ротор

Главное преимущество – компактность и аккуратный внешний вид.

Ротор мотора вместе с крыльчаткой «купается» в камере перекачки. Такая конструкция обеспечивает неплохой теплоотвод (несмотря на температуру носителя) и смазку подшипников.

К сведению: Те, кто сомневается в смазывающих свойствах воды, пусть вспомнят конструкцию водяной помпы автомобильного мотора.

Электрическая часть находится в отдельной секции, и полностью защищена от попадания влаги.

Работает практически бесшумно. Этот параметр является определяющим при выборе циркуляционного насоса для домовладения. К тому же, насос необслуживаемый. Работает по принципу: установил и забыл. Срок службы 6-8 лет. Прибор компактный, особенно в сравнении с предыдущей категорией.

Недостаток один – низкая эффективность. КПД редко достигает 50%. Впрочем, для небольшого коттеджа или квартиры, мощность насоса вполне достаточна.

Как выбрать циркуляционный насос

Внешний вид и размеры едва ли могут стать определяющим критерием. Котельное оборудование устанавливается не в парадной гостиной, а циркуляционный насос можно устанавливать практически в любой части контура отопления.

Обзор популярных моделей и их стоимость

Бренд WILO выпускает большой ассортимент насосного оборудования для отопления загородных домов. Все модели различаются по многим параметрам: мощность, напор, температура теплоносителя и прочие характеристики.

Star

Оборудование этой линейки применяется в бытовых условиях и подходит для организации системы отопления в небольшом по площади доме.

Различают две серии:

1. Star RS. Сюда входит 12 моделей, имеющих маркировку от 15–4 до 30–8. Для изготовления корпуса используется термостойкий чугун. Детали, которые в ходе работы соприкасаются с теплоносителем, выполняются из нержавеющей стали. Регулировка Star RS — ручная, при этом эти насосы позволяют создать давление до 10 бар. Максимальный показатель пропускной способности — 6 м3 за час.
2. Star RSD. Это более функциональные устройства. С их помощью можно повысить давление в системе. Приборы, подключенные к такому насосу, способны дольше прослужить. Помимо этого, модуль допускается одновременно подключать сразу к двум контурам. Комплектуется устройство специальным переключателем, необходимым для регулировки электромоторов. Вес прибора — всего 5 кг, однако он способен обеспечивать нужное давление для дома площадью в 750 м2.

Отдельно стоит выделить модель 15 WILO Star Z Nova, которая используется для рециркуляции в системах горячего водоснабжения. Напор и производительность каждой модели различаются. Цена этих устройств начинается с 3600 рублей.

Top

Эта категория насосов используется в системах отопления больших коттеджей и многоквартирных домов. Благодаря высокой производительности их можно подключать к системам, где площадь обогрева не превышает 1400 м2.

Отличительная особенность — наличие теплоизоляции, поэтому прибор подходит для наружной установки. Максимальный показатель рабочего давления — 10 бар.

Производятся следующие модели:

1. RL и S. Это самые производительные устройства с мокрым ротором, которые оснащаются одним или двумя двигателями. Подключаются к одно- или трехфазной сети. Насос с тремя скоростями оснащен механическим переключателем.
2. Z. Приобретая этот агрегат, можно не волноваться о качестве теплоносителя. Нередко выбирается модель Z 15 TT 1, которой не страшны кальциевые или магниевые осадки. Строгих требований в плане места установки не существует.
3. TOP. Это базовые устройства, количество которых более 50. Отличаются размером фланца и производительностью.

Stratos

Это относительно новое изобретение в сфере насосного оборудования. Ключевая особенность — встроенный ЖК-дисплей, с помощью которого осуществляется управление. На экран выводится необходимая информация о работе устройства. Линейка создавалась с учетом того, что насосы будут устанавливаться в большие системы отопления. Возможно подсоединение к котлу, мощностью от 25 кВт.

Главные особенности:

• регулировка мощности от 2 до 48 Вт;
• наличие ночного режима, во время которого потребляется минимум электроэнергии;
• автоматическая регулировка рабочих показателей, для чего контроллер должен быть соединен с комнатным термостатом.

Среди перечня моделей встречаются 2 интересные: имеющая бронзовый корпус и увеличенную производительность (16 бар). Лучше всего данная линейка показывает себя в энергосберегающих системах. Стоимость начинается с 10485 рублей.

Yonos

Это модели, оснащенные электронным блоком управления и защитой от завоздушивания. Дополнительная функция — удаление твердых вложений из жидкости. Переключение режимов механическое. Если нужно добиться экономичности, устройство переводится в автоматический режим. На индикаторную панель выводится рабочая информация: какое давление в системе, сколько электроэнергии потребляет насос и так далее.

Данная серия является одной из последних, выпущенных компанией, поэтому вобрала в себя все положительные качества предшественников. Цена этих современных устройств — от 8900 рублей.

Конструктивные особенности насоса для отопления частного дома

В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.

У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.

Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.

С мокрым ротором

Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.

Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.

К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:

• небольшие габаритные размеры и вес;
• экономичное потребление электрического тока;
• длительная и бесперебойная работа;
• простота настройки скорости вращения.

Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.

Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.

Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой

Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.

Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.

С сухим ротором

У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.

Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.

Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.

Циркуляционные насосы представлены двумя моделями:

1. Вертикальное исполнение, как и в случае с прибором мокрого ротора.
2. Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).

Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители
