Как выбрать циркуляционный насос для отопления Wilo: инструкции, отзывы, характеристики

Разнообразие видов, их особенности

Рассмотрим некоторые виды насосов для отопления и их характеристики:

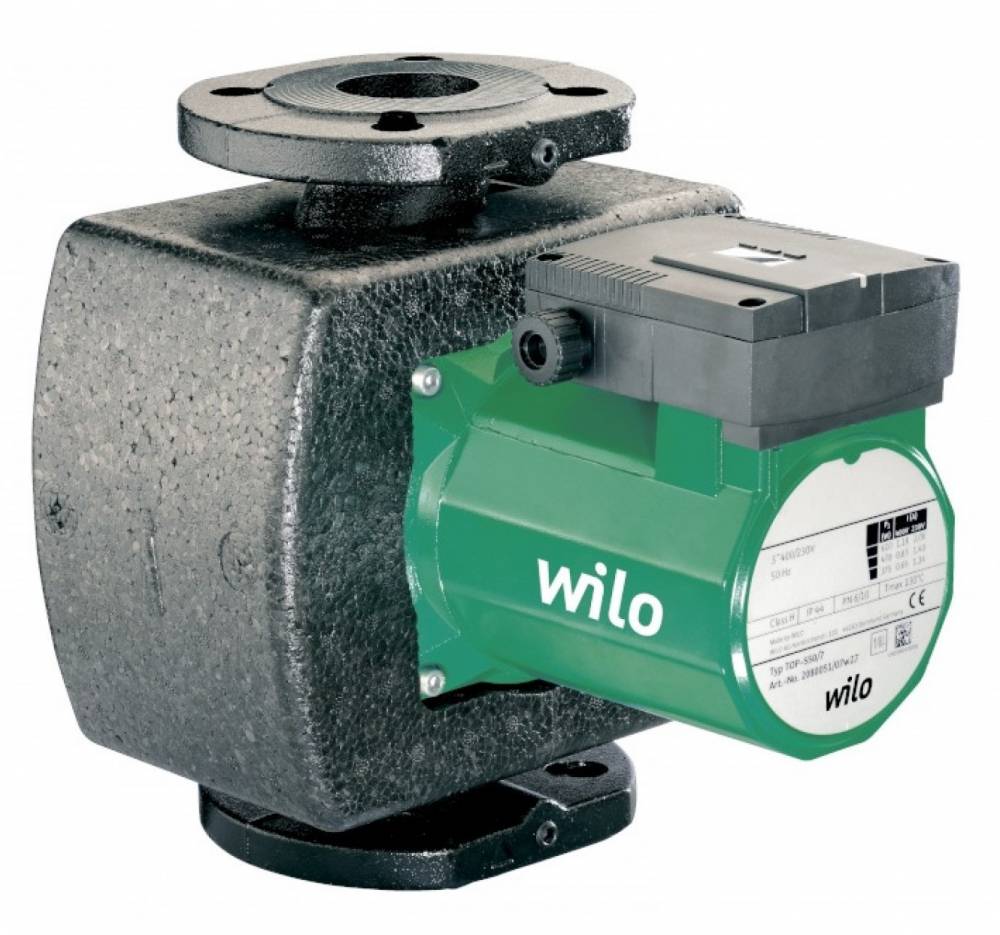

Циркуляционные насосы Wilo

Работают в отопительной системе замкнутого типа. Бывают:

  1. С мокрым ротором.
  2. И с сухим.

Различные мощности «мокрых» приборов позволяют отапливать помещения от 100 до 750 м2. Теплоноситель может быть нагрет до 120°, а может быть охлаждён до -10 – агрегат останется в работоспособном состоянии. Напор – от 2,2 до 12 м. Частота вращения 0,95 – 4,8 тыс. в мин.

Агрегаты имеют три скорости работы, которые можно переключать, смотря по нагрузке и температуре за окном. Весит оборудование от 2,2 кг. до 8 кг. Рабочие части двигателя помещаются в теплоносителе, вследствие чего он смазывается и работает бесшумно.

Для помещений превышающих 1000 м2, а также для котельных, обслуживающих несколько зданий, предусмотрено применение «сухих» моделей. Частота вращения таких приборов до 2,85 тыс. в мин. Работа сопровождается большим шумом, но мощность такого устройства выше предыдущего варианта.

Вило для скважин

Погружные скважинные приборы работают на глубине до 350 м., в песчаных и артезианских скважинах. Диаметры 74 мм или 98 мм.

Дренажные насосы

Особенность дренажников в том, что они могут перегонять большие объёмы жидкости, но при этом высота, или длина на которую эту жидкость прибор может доставить – ограничена (как правило, это около 10 метров).

Фекальные Wilo

Место работы – канализационные ямы, старые заилившиеся колодцы, шахты, септики и любые застоявшиеся воды. Чаще всего оснащены режущим устройством, которые измельчают вязкие и полутвёрдые элементы, содержащиеся в жидкости. Разные модели могут пропускать твёрдые частицы до нескольких сантиметров!

Канализационные установки

Могут автоматически отводить воду из душевых, стиральных и посудомоечных машинок, работать с дождевой водой. В стоках не должны присутствовать жиры, волокна, фекалии и твёрдые вкрапления. Оснащается обратным клапаном, во избежание обратного тока нечистот и угольным фильтром.

Насосы, повышающие давление

Используются в холодном водоснабжении для усиления напора.

Представляет собой центробежный автоматический агрегат «мокрого» типа.

Отличается тихой работой и малым весом. Включается и отключается насос при помощи датчика потока.

Напор

Согласно мнению профессионалов – при организации условий для эффективной работы ЦН в отопительной системе, следует учитывать соотношение максимального напора конкретной модели и протяженность циркуляционного кольца ОС. Не вдаваясь в технические особенности, озвучим вполне работоспособный усредненный показатель: выбирайте насос из расчета 0.6 метра заявленного напора на 10 метров длины отопительного контура. То есть, паспортных 6-и метров напора (российской модели «Циркуль 32-60») хватит для организации стабильной циркуляции теплоносителя при условии длины кольца отопительного контура не более 100 м.

1 Линейка Star: общее описание

Для домашнего пользования компания Wilo представляет линейку Star. Продукция этой линейки применяется в системах отопления, в циркуляционных системах, в системах подачи холодной воды и в кондиционировании. Насосы разработаны таким образом, чтобы их было удобно размещать в частных домах и просто эксплуатировать. Для этого упрощена монтажная часть устройства, которая состоит всего лишь из двух отверстий для крепежа и провода питания. Минимум режимов работы предназначен для удобства настройки изделия простым пользователем.

Циркуляционный насос Wilo Star RS 25/8-180

1.1 Особенности линейки Star

Линейка Star предназначена для нагнетания давления воды в частных домах в различных системах. У этой продукции есть два основных отличия: циркуляционный тип работы и мокрый ротор.

При циркуляционном принципе работы вода с помощью насосной системы забирается с одного концы трубопровода и нагнетается в другой. Система состоит из ротора, электродвигателя и стартера.

Под термином «мокрый ротор» подразумевается, что ротор напрямую касается жидкости, которую насос перекачивает. Отсек, где располагается электродвигатель, при таком устройстве надёжно загерметизирован. Смазывание движущихся частей с таким ротором происходит за счёт воды, перекачиваемой насосом.

1.2 Плюсы и минусы технологий линейки Star

Технология Star имеет следующие плюсы:

  • тихий режим работы;
  • минимум технического обслуживания;
  • идеально подходит для небольших водных систем;
  • экономное энергопотребление;
  • маленький вес;
  • простота в ремонте;
  • лёгкое изменение настроек.

Но при всех этих плюсах продукция Star обладает следующим минусом – маленький КПД.

Как правило подобрать насос

Многие пользователи не знают, на какие параметры оборудования обращать внимание при выборе. Учитываются многие факторы, влияющие на работу системы отопления:

Учитываются многие факторы, влияющие на работу системы отопления:

Необходимое количество тепла. Здесь действует множество важных условий: площадь помещения, высота потолков, этажность, число окон и дверей, а также материал их изготовления. Также учитывается фактор утепления подвала и чердака.

Климатические условия местности. При выборе следует отталкиваться от минимальной температуры воздуха, частоты ветровых нагрузок и других особенностей.

Конструкция отапливаемого сооружения. Учитываются толщина и материал изготовления стен, пола и перекрытий

Немаловажное значение играет наличие вентиляционной системы в доме.

Одним словом, существует немало критериев, которые следует брать во внимание при подборе эффективного оборудования. Если навыков и знаний недостаточно, следует обратиться к специалистам

Также учитываются: количество устанавливаемых батарей, мощность котла, особенности схемы водяной разводки. Еще один немаловажный показатель — напор. Для его определения отталкиваются от общего гидравлического сопротивления системы. Как правило, этот параметр обозначается еще на этапе проектирования дома.

Если жилая площадь небольшая (менее 3000 м2), то это облегчает выбор:

  • 200 м2 — WILO Star RS 25 2;
  • 350 м2 — Star RS 25 4;
  • 520 м2 — Star RS 25 6 или RSD 30 6;
  • 700 м2 — Star RS 25 7 или 30 7.

Все выпускаемое оборудование работает практически бесшумно и не требует технического обслуживания. Кроме того, легкость управления достигается за счет встроенной автоматики.

Hoffmann Group

Hoffmann — международный производитель с собственными промышленными площадками на территории Евросоюза. Почти вековая история промышленного синдиката вселяет в каждого клиента уверенность в исключительном качестве выпускаемой продукции. Компания имеет развитые дилерскую и сервисную сети в РФ, гарантия на некоторые виды оборудования доходит до рекордных 5-и лет. На циркуляционные насосы линейки UPC гарантийные обязательства составляют 12 месяцев.

Некоторые модели Hoffmann
МодельНапор, м / объем, м³/чМощность по режимам работы, Втt теплоносителя, Сt окружающей среды, ССпособ монтажа / диаметр трубы, (дюйм)Обслуживаемый контур, мЦена, руб.
Hoffmann UPC 25-40 1804 / 1.630-45-60+2…+1100…+40Резьба / 1665256
Hoffmann UPC 32-40 1804 / 1.630-45-60Резьба /1¼2130
Hoffmann UPC 32-80 1304 / 1.6140-210-245Резьба /1½9782

Смотреть имиджевый видеоролик от концерна Hoffmann group:

Конструктивное исполнение насосов для отопительных систем

В зависимости от конструкции все нагнетающие агрегаты систем отопления разделяются на два типа:

  • сухие циркуляционные насосы;
  • насосы с мокрым ротором.

Оба типа устройств достаточно эффективны в обогревающих трубопроводах и имеют как достоинства, так и недостатки.

Насосы сухого типа

В таких агрегатах ротор не контактирует с рабочей жидкостью, поскольку все элементы электродвигателя отделены от рабочей камеры устройства уплотнительной системой специального типа. Она состоит из отполированных, тщательно подогнанных друг к другу металлических колец. Чтобы устранить трение, между элементами уплотнения постоянно находится тонкая плёнка жидкости, которая играет роль смазки. Именно она и предотвращает повреждение колец уплотнителя.

В зависимости от расположения отдельных элементов конструкции сухие помпы отопительных систем можно разделить на три типа:

  • помпы консольного типа;
  • вертикальные центробежные насосы;
  • блочные насосы.

Всасывающий патрубок консольных циркуляционных насосов находится на внешнем краю улитки, тогда как нагнетательная часть вынесена в противоположную сторону. Особенностью агрегатов второго типа является расположение электродвигателя в вертикальной плоскости, что позволяет значительно повысить производительность устройств.

Насосы с сухим ротором имеют многочисленные достоинства:

  • длительный срок эксплуатации;
  • высокая производительность;
  • КПД приближен к 80%;
  • возможность работы при утечке теплоносителя;
  • высокая ремонтопригодность;
  • относительно низкая стоимость;
  • надёжность;
  • возможность монтажа в любом положении.

Вместе с тем повышенный уровень шума агрегатов данного типа не позволяет устанавливать их в жилых помещениях. К минусам также относятся требования к чистоте теплоносителя и необходимость в периодическом обслуживании и смазке подвижного уплотнения.

Циркуляционные насосы с мокрым ротором

Ротор и рабочее колесо насосов этого типа находятся в перекачиваемом теплоносителе, который отлично справляется не только со своей основной функцией, но и с охлаждением деталей электродвигателя. Статор электродвигателя помпы отделён от ротора герметичным стаканом, выполненным из немагнитной стали или углеродного волокна. Агрегаты «мокрого» типа предназначены для работы в системах со стабильным, редко меняющимся расходом жидкости. Наличие блока управления позволяет варьировать количество подключённых обмоток, и соответственно, менять производительность насоса. Выбор оптимального режима работы положительным образом влияет на экономичность агрегата.

К достоинствам агрегатов «мокрого» типа можно отнести:

  • низкий уровень шума;
  • нет необходимости в смазке;
  • эффективный способ охлаждения;
  • простота обслуживания и монтажа;
  • сравнительно низкая цена агрегата и запчастей;
  • длительный срок эксплуатации.

Насосы с мокрым ротором не лишены и недостатков в виде низкого КПД (немногим больше 30%), неспособности агрегата к работе без теплоносителя и требованиям к горизонтальной ориентации вала ротора во время работы.

Особенности конструкции по способу подключения

В трубопроводах коммунальных и промышленных магистралей чаще всего используются циркуляционные насосы с сухим ротором, как более производительные и мощные устройства. Их подключение выполняется преимущественно фланцевым соединением, а для установки может использоваться как общая опорная рама, так и специально обустроенный фундамент. Вместе с тем производители выпускают и устройства, предназначенные для встраивания в автономные системы отопления. Как правило, все они имеют повышенную мощность и производительность, а их установка не требует специального крепления.

Муфтовые присоединения циркуляционных насосов характерны для маломощных агрегатов мокрого типа с прямопоточным движением теплоносителя, которые могут встраиваться непосредственно в трубопровод. Такие устройства представлены широким рядом бытовых центробежных насосов, тогда как мощные промышленные агрегаты с фланцевым соединением требуют дополнительного крепления трубопровода при помощи консоли и фундамента.

Устройство и принцип функционирования циркуляционных насосов Wilo

Важнейшей функцией, которую выполняет циркуляционное оборудование — это создание и обеспечение условий для постоянного движения теплоносителя в отопительной системе. Благодаря хорошо налаженной циркуляции, поверхность водяного контура прогревается равномерно, вне зависимости от того, насколько далеко находится котел. Циркуляционный насос Wilo обеспечивает нужное давление и подходит для подключения к отопительным системам любой конфигурации.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Немецкая компания Wilo — это основоположник всех современных циркуляционных насосов. Еще в начала 20 века фирма разработала первую систему принудительного движения жидкости в трубах. Именно компанией Вило была разработана первая серия насоса для водяного отопления с электронным управлением (1988 г.).

Несмотря на большую конкуренцию, компания до сих пор занимают лидирующие позиции в этой области. Отличительной особенностью изделий является комплексный подход для решения таких задач как: отопление, кондиционирование/охлаждение.

В конструкцию насосов входит мокрый ротор. Крыльчатка и все движущиеся детали целиком погружены в теплоноситель. Принцип, по которому функционирует устройство, заключается в контакте крыльчатки с жидкой средой.

Технические характеристики циркуляционного насоса Wilo отвечают самым высоким требованиям:

Как должны работать циркуляционные насосы с электронным управлением

Модели с электронным типом отопления имеют два вида регулировки скорости: ручной и автоматический. Ручное регулирование подразумевает установку мощности прибора на нужном уровне. Корректировка перепадов давления при этом не осуществляется.

Фото 1. Схема управления циркуляционным насосом DAB EVOSTA с электронным регулированием. Выбор режима работы делается одной кнопкой.

В случае с автоматической регулировкой снижение или увеличение скорости осуществляется самой системой и напрямую зависит от температуры в трубопроводе. Автопилот сам определяет оптимальный уровень работоспособности и при необходимости снижает энергопотребление, не уменьшая при этом производительности.

Важно! Автоматическое снижение скорости насоса возможно только после гидравлической балансировки системы

Типы насосов по количеству скоростей

В конструкции каждого насоса предусматривается определенное число скоростей. От этого параметра зависит производительность оборудования. Изделия от WILO бывают одно- и многоскоростными, что позволяет подобрать изделие для конкретной системы.

Односкоростные

Такие модели не регулируются по скорости функционирования. Если их включить, работать они будут только на максимальной мощности. Данные изделия наиболее простые с технической точки зрения и доступные, так как в конструкции отсутствуют дополнительные элементы — регуляторы. Вариант удобен в тех ситуациях, когда насос должен функционировать на максимальной мощности — как правило, это часто встречающиеся случаи, поэтому такие изделия пользуются большой популярностью.

Многоскоростные

Благодаря наличию нескольких скоростей пользователь может выбрать интенсивность работы насосного оборудования. Например, в некоторых ситуациях не обязательно, чтобы прибор работал на полную мощность, и выставляется сниженная скорость. Это приводит к экономии электроэнергии и меньшему износу рабочего механизма.

Современное оборудование может иметь 3 и даже 4 скорости, поэтому пользователь сам принимает решение, в каком режиме насос будет работать. Большее количество скоростей не встречается.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Watch this video on YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

  1. P – величина давления;
  2. R – сопротивление потоку для прямых участков трубопровода;
  3. L – общая  длина
  4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
  5. р – величина плотности теплоносителя при рабочей температуре;
  6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

  • для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
  • при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Watch this video on YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)Производительность (м3/час)Марки
80 – 240От 0,5 до 2,525 – 40
100 – 265Та же32 – 40
140 – 270От 0,5 до 2,725 – 60
165 – 310Та же32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Watch this video on YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Лучшие циркуляционные насосы для отопления высокой производительности

В многоэтажных коттеджах равномерный прогрев системы отопления обеспечивают насосы с высокой производительностью (от 6 куб. м/ч). Эксперты выделили несколько качественных приборов.

DAB A 110/180 XT

Рейтинг: 4.9

Самую широкую сферу применения находит итальянский насос DAB A 110/180 XT. Его устанавливают в системы отопления и кондиционирования, в контуры теплого пола. Модель демонстрирует высокую производительность (12,5 куб. м/ч) и самый большой напор (11,1 м) среди конкурентов. Эти рекордные показатели обеспечивает помпе мощный электромотор (403 Вт). Минимальная температура теплоносителя может достигать -10°С. Для изготовления корпуса производитель использовал чугун, мотор сделан из алюминия, а рабочее колесо выполнены из технополимера. Циркуляционный насос может работать в трех режимах, что удобно при изменении в погоде.

Пользователи отмечают высокую мощность итальянского прибора, его надежность и долговечность. Из минусов называется только большой вес (7,3 кг).

  • высокая производительность;
  • большой напор;
  • качественные материалы;
  • три режима работы.

большой вес.

Grundfos UPS 32-80 180

Рейтинг: 4.8

Совсем немного уступает в производительности победителю рейтинга датский насос Grundfos UPS 32-80 180. Он может использоваться в системах отопления, где роль теплоносителя играет года или гликольсодержащие жидкости. Высокопроизводительный прибор обладает хорошей пропускной способностью (11 куб. м/ч) и напором (7,5 м). Насос может работать в трех режимах, предусмотрена защита электродвигателя от перегрева. Корпус помпы сделан из чугуна, который защищен от коррозии с помощью лакокрасочного покрытия. Благодаря керамическим подшипникам достигнута бесшумная работа оборудования.

Модель занимает второе место только за счет более скромных показателей производительности. Что касается надежности и долговечности помпы, то у пользователей нареканий нет.

  • простой монтаж;
  • высокая пропускная способность;
  • бесшумная работа;
  • надежность и долговечность.

минимальная температура теплоносителя (+2°С).

Wilo Star-Z 20/7 CircoStar

Рейтинг: 4.7

Немецкое качество в сочетании с доступной ценой и компактными размерами позволили попасть насосу Wilo Star-Z 20/7 CircoStar в тройку лидеров рейтинга. Легкий прибор (2,8 кг) демонстрирует высоту подъема 6 м и пропускную способность до 6 куб. м/ч, экономно потребляя электроэнергию (146 Вт). Помпа способна работать в широком температурном диапазоне (-10…+110°С), поэтому изделие устанавливается в системах подачи холодной воды, отопления и кондиционирования. Насос отличается надежностью и долговечностью, это достигнуто за счет бронзового корпуса, графитовых подшипников и устойчивого к токам блокировки электродвигателя.

Домовладельцы считают сильными сторонами помпы качественную сборку, компактность и легкость. К минусам следует отнести большое количество подделок на отечественном рынке.

Основные параметры, которые интересуют покупателя

Производительность

Для удобства расчета, она линейно привязана к мощности котла. Каждый киловатт должен быть обеспечен прокачкой 1 л в минуту. То есть, если мощность вашего котла 50 кВт, производительность насоса выбираете не менее 50 л/мин.

Если погода в вашем регионе нестабильная, то есть зимой резко может наступить потепление, или нагрянут апрельские заморозки – рециркуляционный насос должен иметь регулятор скорости. Чем быстрее теплоноситель перемещается по трубам – тем выше теплообмен. Производительность котла при этом можно не менять.

Давление подпора воды

Расчет циркуляционного насоса зависит от этажности дома. Для прогона воды по одному уровню, вне зависимости от протяженности системы отопления – достаточно 1,5-2 атмосферы. Каждый следующий этаж увеличивает значение вдвое. То есть для типового двухэтажного коттеджа с теплой мансардой, подпорное давление должно быть не ниже 4 атмосфер.

Температурный режим

Технические характеристики насоса для отопления подразумевают работу с горячим теплоносителем (как минимум, с точки зрения здравого смысла). Однако температура воды бывает разной, и производители насосов экономят на материалах.

Поэтому надо смотреть на максимальную температуру, при которой гарантирована бесперебойная работа. Купив насос, придерживайтесь режима нагрева. Температура на выходе из котла должна быть на 10% ниже максимальной для насоса.

Особенности моделей

У производителя Wilo есть несколько популярных моделей циркуляционных насосов.

Wilo-RS 25 6

Модель производителя, которая создаёт напорный столб в 6 метров.

Преимущества:

  • мокрый ротор, скорость регулируется;
  • двигатель не реагирует на токи блокировки, нет необходимости в реле;
  • теплоноситель с температурой в диапазоне (от —10°С до 110°С);
  • перед картриджем установлен фильтр, что повышает надёжность насоса;
  • работает с полной функциональностью при температуре окружающей среды до 40°С;
  • простой монтаж;
  • занимает мало места (монтажная длина — 180 мм).

Серия Wilo Star RS

Линейка компактных надёжных насосов для бытового использования.

Литеры в наименовании означают характеристики изделия:

  • RS — тип, ротор, штуцеры;
  • далее идут цифры, обозначающие диаметр соединения, напор, диаметр патрубка.

Насос способен обеспечить постоянное давление в отопительной системе, но важно правильно подобрать нужный вариант, с учётом следующих факторов:

  • напорный столб в метрах;
  • подача насоса (то количество воды, которое он способен перекачать за единицу времени).

Фото 3. Циркуляционный насос Wilo модели Star RS. Прибор является устройством с мокрым ротором.

Эти величины предоставляются производителем, который тестирует устройство в условиях, максимально приближенных к реальным. В документации к насосу размещены графики, отражающие напорно-расходные способности насоса.

Основные характеристики:

  • напорный столб;
  • мощность (в зависимости от частоты);
  • давление в системе достигает 10 бар.

Предназначен для перекачивания только чистой воды, допускается добавление гликоля в соотношении 1:1.

Особенности:

  1. Двигатель не требует дополнительных устройств, устойчив к токам блокировки, не реагирует на скачки напряжения.
  2. Частота вращения переключается, для этого на клеммной коробке есть тумблер с маркировками разного размера. Это помогает добиться оптимальной температуры в доме и способствует экономии электроэнергии.
  3. Для удаления воздуха из системы, который приводит к холостой работе устройства, используется специальный винт.

Использование функции изменения частоты даёт возможность уменьшить энергопотребление до 50%. Если температура понизилась, частоту придётся увеличить. Если при слишком высокой частоте возникает шум, то снижение частоты поможет его уменьшить.

Эти универсальные устройства применяются:

  • для перекачивания холодной и горячей воды;
  • в контурах охлаждения и кондиционирования;
  • в домах и на предприятиях.

Насос прост в монтаже:

  • допускается установка на любом отрезке контура;
  • горизонтальная или вертикальная установка (ограничения указываются в техпаспорте);
  • клеммная коробка может устанавливаться в 4 позициях;
  • возможность двустороннего подключения кабеля;
  • для удобства монтажа предусмотрены пружинные клеммы.

Изделие выполнено из качественных материалов:

  • высокопрочный сплав серого чугуна (некоторые модели изготовлены из бронзы);
  • полипропилен (для рабочего колеса);
  • нержавеющая сталь (для вала);
  • металлографит (подшипники).

В числе достоинств первые позиции занимают вдохновляющая цена и низкое энергопотребление.

Как выбрать циркуляционный насос для отопления частного дома

Характеристики любого оборудования выбираются с учётом условий его будущей эксплуатации. Как выбрать насос для отопления частного дома? Можно воспользоваться справочными таблицами, в которых приведены необходимые сведения в зависимости от квадратуры строения. Если такой вариант не устраивает, стоит выполнить расчёт, который позволит получить более точные значения.

Выбрать насос достаточно сложно

Расчёт производительности помпы

Производительность насоса можно рассчитать по следующей формуле:

G = M / ΔТ × Cт, где:

  • М – мощность котла, который будет использоваться для отопления дома, Вт;
  • ΔТ – перепад температур в отопительном контуре;
  • Ст – коэффициент, зависящий от удельной теплоёмкости теплоносителя.

Мощность котла можно найти по формуле

Мощность котла можно определить исходя из того, что на каждый м² коттеджа или загородного дома требуется 100 Вт мощности, для многоквартирных зданий − 70 Вт. При наличии дополнительной термоизоляции наружных стен мощность получают путём умножения 50 кВт на квадратуру дома. Для холодных регионов расчётное значение для частных домов увеличивают до 175 Вт, для многоэтажных – до 101 Вт.

При расчёте мощности котла учитывают теплопотери

Если расчёт производительности циркуляционного насоса кажется слишком трудоёмким, предлагаем воспользоваться калькулятором. Выбирая нужные позиции и вводя недостающие данные, можно получить искомое значение.

Калькулятор расчёта производительности циркуляционного насоса

Напор устройства

От данного параметра зависит, сможет ли насос преодолеть усилие, создаваемое гидравлическим сопротивлением отопительной системы. Если вертикальный подъём компенсируется усилием, создаваемым на нисходящих участках контура, то трубы, вентили, теплообменники и другие элементы создают значительное сопротивление. Это сильно усложняет порядок расчёта.

Напор циркуляционного насоса определяют путём умножения протяжённости отопительного контура на удельное сопротивление трубы и коэффициент, зависящий от количества запорных вентилей, терморегуляторов и других элементов системы.

Напор устройства должен быть достаточным

Предлагаем уважаемым читателям воспользоваться специально разработанным нашей командой калькулятором.

Калькулятор расчёта напора циркуляционного насоса

Расчёт мощности циркуляционного насоса для системы отопления

Для укрупнённого расчёта циркуляционного насоса для системы отопления можно воспользоваться следующей формулой:

N = Nк / DT, где

  • N – искомое значение;
  • Nк – мощность котла, используемого для отопления дома;
  • DT – разность температур в прямом и обратном контуре. В большинстве систем не превышает 15°С.

Мощность зависит от разности температур прямого и обратного контура

На что ещё обратить внимание

При выборе подходящей модели стоит также обратить внимание на занятость циркуляционного насоса. Для периодического включения оборудования зимой достаточно недорогой модели с небольшой мощностью. В этом случае помпа будет выполнять вспомогательную функцию

При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию

В этом случае помпа будет выполнять вспомогательную функцию. При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию.

Производители предлагают агрегаты, конструктивное исполнение которых позволяет изменять скорость их работы. В большинстве случаев речь идёт о трёхступенчатой регулировке. Пользователь может подобрать оптимальный режим работы отопительной системы в зависимости от погодных условий. Некоторые модели имеют систему автоматической регулировки мощности.

При выборе также стоит обратить внимание на:

  • максимальное давление в системе. В частных домах оно редко превышает 4 атм (при нормальном режиме работы − около 2 атм);
  • материал корпус. Предпочтительным является чугун. Изделия с корпусом из термостойкого пластика обойдутся дешевле;
  • присоединительные размеры. Возможно, потребуется переходник;
  • наличие и тип защиты. Особенно актуальна защита от перегрева. При её наличии срок службы помпы значительно возрастает.

Периодичность включения – важный критерий при выборе

Wilo циркуляционные насосы с патрубками в линию «ин-лайн» для промышленного применения .

Циркуляционные насосы серий с патрубками в линию «ин-лайн»применяются для отопления, горячего и холодного водоснабжения, кондиционирования.

Центробежные циркуляционные насосы с «мокрым ротором» характеризуются

  • широким диапазоном характеристик
  • возможностью оптимального выбора
  • возможностью перекачки различных сред

WILO-DPL

WILO- IPN, — DPN, — IPL, — DPL имеют следующие характеристики

Подача

до 250 м³/ч

Напор

до 70 м

Температура перекачиваемой среды

до 120 °С

WILO — DPL

Конструктивные особенности насосов с мокрым ротором

К основным особенностям этого вида устройств следует отнести возможность охлаждения деталей устройства с помощью перекачиваемой жидкости. Отсутствие потребности в вентиляторе и скользящем торцевом уплотнении позволило свести к минимуму шум при работе. Понижению уровня шума способствует и пластиковый материал, из которого изготовлено рабочее колесо. Электрические детали заключены в герметический стакан.

Кроме того, циркуляционный насос для отопления Wilo очень компактный, имеет небольшой вес и невысокое энергопотребление. У пользователей не возникают проблемы с дополнительным сервисным обслуживанием насоса.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
