Из каких элементов состоит система автоматизации водоснабжения

Горячее водоснабжение

За нагрев воды могут отвечать:

ПриборОписание и ключевые свойства

Электрический бойлер

Для нагрева воды в теплоизолированном баке используется ТЭН. Бойлер обеспечивает исключительно стабильную температуру воды, но лидирует по стоимости киловатт-часа тепловой энергии (3-6 рублей в зависимости от местных тарифов). Часть энергии тратится на компенсацию утечек тепла через стенки бака.

Бойлер косвенного нагрева

Бак с теплообменником подключается к отопительной системе и использует для нагрева воды теплоноситель. Летом теплоноситель циркулирует по малому контуру — от котла к бойлеру. Прибор работает с любым типом котлов.

Проточный электрический нагреватель

Для него характерны значительная нагрузка на проводку (мощность приборов варьируется от 3,5 до 24 кВт), компактность и относительная экономичность по сравнению с бойлером: проточнику не нужно поддерживать заданную владельцем температуру воды в баке. Регулировка температуры воды на выходе у младших моделей водонагревателей оставляет желать лучшего: она настраивается ступенчатым изменением мощности и настройкой напора с помощью крана.

Проточный газовый нагреватель (колонка или двухконтурный котел)

Нагрев воды газовым оборудованием наиболее экономичен (до 70 копеек за киловатт-час тепла). К недостаткам можно отнести низкую точность регулировки температуры у энергонезависимых котлов и колонок с механическими термостатами.

Материалы

Какие материалы применяются для разводки воды в коттедже?

Давайте вспомним, с какими параметрами работает система автономного водоснабжения.

Давление не превышает 4,5 кгс/см2. При необходимости (например, при подключении коттеджа к магистральному водопроводу в условиях многоэтажной застройки) оно ограничивается редуктором давления;

Типичное давление в водопроводе ХВС

  • Температура горячей воды устанавливается владельцем и не превышает 75 градусов;
  • Гидроудары в небольшом замкнутом контуре исключены.

Раз так, системе водоснабжения не нужен значительный запас прочности. При ее монтаже можно использовать недорогие полимерные и композитные материалы, обладающие солидным сроком службы при минимальной стоимости:

Полипропиленовые трубы с фитингами под приварку;

Разводка воды в доме автора выполнена полипропиленовыми трубами

  • Металлопластиковые трубы с компрессионными и пресс-фитингами;
  • Сшитый полиэтилен (PEX) на компрессионных фитингах и использующих эффект молекулярной памяти штуцерах;
  • Термостойкий полиэтилен PERT с муфтовыми привариваемыми фитингами.

Скрытая коллекторная разводка выполняется трубами PEX

Классификация систем

Из-за большого разнообразия
местных условий и требований, которые предъявляются к водопользованию, каждая
система водоснабжения имеет индивидуальные особенности. В тоже время, системы
можно классифицировать по следующим признакам:

И. По степени надежности:

  • 1-я категория обеспеченности подачи воды —
    допускается снижение подачи воды на хозяйственно-питьевые нужды не более 30%
    расчетного расхода и на производственные нужды до предела, установленного
    аварийным графиком работы предприятий; длительность снижения подачи не должна превышать
    3 суток. Перерыв в подаче не должен превышать 10 минут.
  • 2-я — продолжительность снижения подачи воды на
    30% не должна превышать 10 суток. Перерыв в подаче воды не должен превышать 6
    часов.
  • 3-я — продолжительность снижения подачи воды на
    30% не должна превышать 15 суток. Перерыв в подаче воды потребителям не должен
    превышать 24 часов.

К. По территориальному охвату потребителей:

  • местные (локальные) — обеспечивают водой
    отдельных потребителей;
  • централизованные – обеспечивают водой всех потребителей,
    расположенных в данном населенном пункте;
  • групповые или районные – подают воду на
    несколько населенных пунктов.

Комплектация автоматизированной системы водоснабжения

шкаф управления с контроллером

Автоматизация процесса водоснабжения осуществляется с помощью:

  • измерительных преобразователей;
  • датчиков для измерения показателей и, расхода воды;
  • блоков ввода данных и вывода;
  • исполнительных механизмов;
  • контроллера.

Датчики определяют характеристики, регулируют и сигнализируют о неполадках в процессах.

Модули (блоки) ввода и вывода переводят информацию, полученную от датчиков в удобный для обработки формат и поставляющие далее на контроллер.

Измерительные преобразователи преобразуют контролируемые параметры или сигналы в удобную для хранения или обработки форму.

Контроллер управляет технологическими процессами, используя данные датчиков. В отличие от бытовых компьютеров, промышленные контроллеры оснащены мощной системой ввода и вывода сигналов с периферии. Они не требуют постоянного контроля и выдерживают неблагоприятные климатические условия.

Исполнительный механизм — получает сигнал от контроллера и преобразует его в движение. Схема исполнительного механизма автоматизации водоснабжения состоит из реле, гидравлического или пневматического привода, двигателя.

Для доставки информации с периферии в пункт управления используются:

  • радиоканалы;
  • коммутатор;
  • мобильная телефония;
  • беспроводной интернет;
  • спутниковая связь.

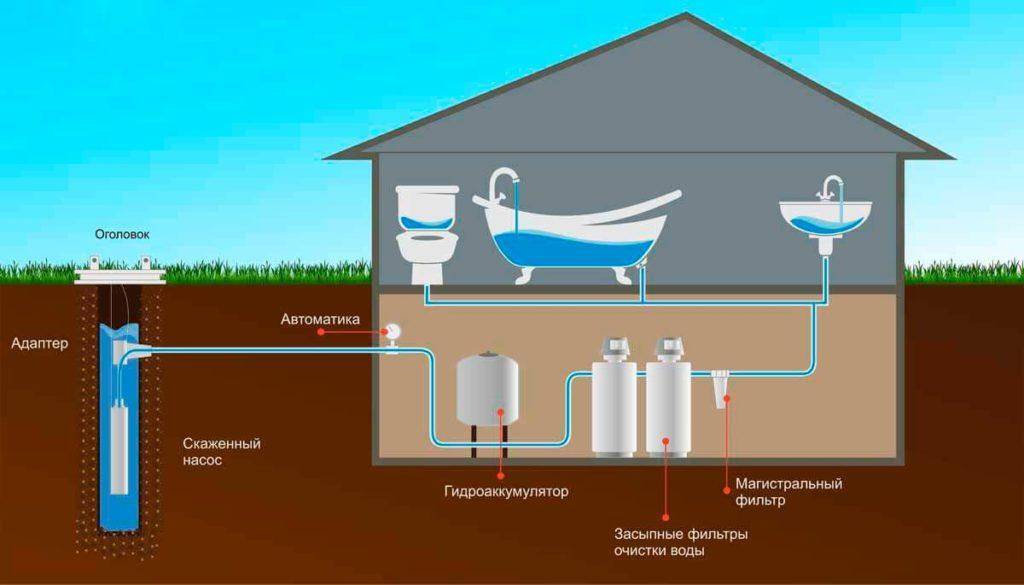

Принцип работы автономной системы водоснабжения

Система водоснабжения – один из самых главных элементов в благоустройстве дома. Суть ее работы заключается в автоматизированной поставке требующегося объема воды, для чего пользователю сейчас необходимо лишь запустить оборудование, а затем просто периодически контролировать.

Независимая от центрального водоснабжения автономная сеть должна быть грамотно спроектирована и рассчитана, для того чтобы дом был полноценно обеспечен водой согласно потребностям владельцев. Организовать систему надо так, чтобы вода беспрепятственно поступала во все водозаборные точки.

Для нормального функционирования система поставки воды оснащается приспособлениями и техническими устройствами, обеспечивающими автоматический или частично автоматический режим эксплуатации.

Для автоматизации процесса используют гидроаккумулятор. Он применяется как буферная емкость для запаса воды и как устройство для поддержания стабильного напора.

В мембранном баке есть два отсека — для воздуха и воды, их разделяет резиновая мембрана. При наполнении емкости водой все сильнее сжимается воздушная камера, из-за чего возрастает давление.

Автономные системы водоснабжения состоят из внутренней и наружной частей. Включают одноименные ветки трубопровода, проложенные от источника водозабора до точек водоразбора, арматуру, сантехнику, насос, накопительный бак или гидроаккумулятор

Реагируя на повышение давления, электрореле отключает насос. Как только кто-либо из хозяев откроет кран, давление в системе начинает падать. На понижение напора опять реагирует реле и включает насосный агрегат для пополнения израсходованной воды.

Использование гидроаккумулятора в схеме организации водоснабжения позволяет не только автоматизировать процесс забора воды и обеспечить ее запас. Ощутимо продлевается ресурс насосного оборудования благодаря сокращению циклов вкл./выкл.

Водоснабжение — основа жизнеобеспечения дома. От него зависит, насколько комфортно человеку будет проживать в своем жилище

Чтобы правильно подобрать параметры системы, необходимо:

  • Сформулировать требования к интенсивности и регулярности водоснабжения. Возможно, что в маленьком дачном домике можно обойтись системой с обычным накопительным баком и минимумом сантехнических приборов.
  • Определить возможные источники, целесообразность и стоимость их сооружения, качество воды.
  • Выбрать оборудование и рассчитать варианты прокладки инженерных сетей.

Хорошо спроектированная система требует профессионального выполнения монтажа, использования качественных комплектующих.

Самостоятельная организация умной системы

Современная умная система водоснабжения вполне доступна для обустройства своими руками. Оборудование монтируется на соответствующем этапе обустройства по следующему алгоритму:

  1. Установка насосного оборудования при обустройстве скважин, колодцев.
  2. Монтаж сенсоров фильтрующего оборудования.
  3. Прокладка термодатчиков с греющим кабелем для подземных коммуникаций.
  4. Монтаж погружных датчиков в напорные емкости.
  5. Наладка бесконтактной сантехники.
  6. Установка датчиков контроля напора.
  7. Монтаж водонагревателей с термодатчиками.
  8. Распределение датчиков протечки при обустройстве системы разводки водопровода.

Смотрите видео о том, как монтируется автоматическая система водоснабжения частного дома своими руками:

Правила и требования организации систем водоснабжения своими руками

Система водоснабжения в умном доме при самостоятельном обустройстве обязательно должна соответствовать следующему ряду критериев:

  • Трубы с горячей и холодной водой должны быть оснащены системой аварийного отключения на случай прорыва.
  • Вся система водопровода должна быть оборудована датчиками протечки для сигнализации утечки.
  • Монтаж оборудования, труб, приборов, смарт-сенсоров должен проводиться профессионально, по инструкции.
  • Узлы и агрегаты системы должны легко обслуживаться в течение всего срока эксплуатации.
  • Бытовые приборы, сантехника и трубы должны быть надежно защищены от загрязненной воды, изменений напора и гидроудара.
  • Установка оборудования должна учитывать особенности интерьера и не нарушать стиль помещения.

Примеры и проекты

Система автоматического водоснабжения частного дома

Электросхема аварийных клапанов перекрытия водоснабжения и датчиков протечки в умном доме

Рекомендации по дальнейшему обслуживанию организованной системы водоснабжения

Система автоматического управления водоснабжением контролирует практически все важные процессы. В случае ЧП она точно указывает местоположение аварийного участка. Работая в штатном режиме, она постоянно собирает и анализирует различные данные и выдает рекомендации по дальнейшему действию – замене, ремонту, улучшению качества, устранению нарушений. Поэтому поддержание в рабочем состоянии умных датчиков позволяет продлить безопасную и экономную эксплуатацию водоснабжения частного дома.

Схемы подачи воды в квартиры

От стояков вода на этажах распределяется в квартиры и по внутриквартирной разводке. От устройства системы в этой части, в значительной степени зависит стабильность и качество подачи воды потребителям. Сегодня применяются две основные схемы водоснабжения жилого дома для подключения к водопроводу отдельных квартир — последовательная и коллекторная.

Последовательное подключение квартир

Последовательная схема подключения квартир многоквартирного дома к централизованному водоснабжению и выполнения внутриквартирной разводки является наиболее простой и очень распространенной. В частности, она применяется в большинстве домов старой постройки, а также может использоваться в бюджетных новостройках. Принципиальной особенностью этой схемы является то, что к одной магистральной трубе большого сечения подключается сразу большое количество потребителей. Подключение каждой отдельной линии выполняется путем врезки тройника, за счет чего схему также часто называют тройниковой.

Эта схема водоснабжения оптимально подходит для квартир, которые имеют один санузел. Кроме того, условием для эффективного использования этой схемы является небольшое количество точек водозабора в квартире — сантехнических приборов и бытовой техники, подключаемой к водопроводу.

Для последовательной схемы водоснабжения характерны следующие преимущества:

  • простая схема;
  • малый расход труб и фитингов;
  • быстрый монтаж без значительных трудозатрат.

Эти особенности позволяют монтировать систему в сжатые сроки с относительно небольшими затратами.

Однако последовательная система имеет и существенные недостатки. Одним из главных минусов является то, что при одновременном заборе воды из нескольких точек давление в крайних из них сильно падает. Это может создавать существенные неудобства для пользователей и приводить к нарушениям в работе бытовой техники. Кроме того, последовательная схема не дает возможности выборочного отключения потребителей. Поэтому при необходимости ремонта в какой-либо точке водозабора приходится перекрывать воду во всей квартире.

Коллекторное подключение квартир

Для современных многоквартирных жилых домов последовательная схема водоснабжения теряет свою актуальность. Многие квартиры имеют не один санузел и оснащаются большим количеством сантехнических приборов и бытовой техники. Для стабильного водоснабжения большого количества точек водозабора без потерь напора оптимально подходит коллекторная схема.

При такой схеме к каждой точке водозабора прокладывается отдельная линия трубопровода. Она врезается в специальную коллекторную трубу, которая подключается только в одной точке к основной трубе. На каждую линию от коллектора устанавливается запорная арматура.

Системы водоснабжения квартир коллекторного типа отличаются сложностью монтажа. Для них характерна гораздо более значительная общая протяженность трубопровода, и более высокий уровень трудозатрат на монтаж. Поэтому прокладка такой системы обходится дороже и выполняется дольше по сравнению с последовательной.

Однако недостатки коллекторной схемы полностью компенсируются ее основными достоинствами:

  • возможность одновременной подачи воды на значительное количество точек водозабора практически без потерь давления и напора;
  • возможность перекрытия подачи воды на каждую отдельную точку водозабора без отключения от водоснабжения всей квартиры;
  • удобство в эксплуатации, простота обслуживания и ремонта.

Благодаря этим качествам коллекторная схема водоснабжения в квартире многоквартирного дома оптимально подходит для жилья со значительным количеством установленных сантехнических приборов и бытовой техники. Однако для небольших квартир ее применение может быть нецелесообразным.

.1 Система водоснабжения как объект автоматизации

Многочисленные потребители требуют воду: как различного качества, так и
разное его количество. Количество и качество воды, необходимое каждому
предприятию, определяется характером и масштабом его основного производства. В
свою очередь, эффективность работы предприятия часто сильно зависит от
организации снабжения его водой требуемых параметров.

Прекращение подачи воды даже на несколько минут для многих предприятий
означает массовый брак продукции, а часто и аварийный выход из строя отдельных
технологических аппаратов и установок.

Подача некачественной воды (грязной, жесткой и т.п.) так же приводит к появлению
брака, снижению производительности и экономичности технологических аппаратов, а
часто и к аварийному выходу из строя отдельных их элементов.

С внедрением в производство автоматической системы управления
технологическими процессами значительно повышается надежность системы
водоснабжения и обеспечивается высокая производительность предприятия.

3.1. Назначение насосных станций. Основные требования к сооружениям и оборудованию насосных станций

  • к 1-й категории надежности относятся системы водоснабжения и насосные станции предприятий металлургической, нефтеперерабатывающей, нефтехимической и химической промышленности и электростанций. На этих предприятиях не разрешаются перерывы в подаче воды. Снижение подачи допускается не более чем на 30% от расчетной подачи и не более чем на 3 суток. Допускается снижение расхода ниже этого предела не более 10 мин.
  • к 2-й категории относятся системы предприятий угольной, горнорудной, нефтедобывающей, машиностроительной и др. видов промышленности, на которых допускается перерыв в подаче не более чем на 5 часов, а также снижение подачи на 30% до 15 суток;
  • к 3-й категории относятся системы мелких промышленных предприятий, допускающие перерыв в подаче воды до одних суток, а также снижение подачи на 30% не более чем на месяц.

^

Экономическая эффективность комплексной автоматизации водоканала

  • Экономия электроэнергии за счет работы оборудования в оптимальном режиме (непрерывный контроль) – до 15-20%
  • Экономия гидроресурсов – до 10% за счет:
    • отладки гидравлического режима водоснабжения в зависимости от разбора, времени суток и времени года
    • уменьшения последствий аварий за счет своевременного обнаружения утечек и локализация прорывов
  • Сведение к минимуму небалансов
  • Сокращение аварийных ситуаций за счет контроля над техническим состоянием оборудования и, как следствие, – увеличение надежности работы объектов
  • Увеличение межремонтных сроков за счет эксплуатации всего оборудования в оптимальных режимах
  • Уменьшение эксплуатационных затрат (уменьшение количества эксплуатационного персонала, минимизация затрат на собственные нужды)
  • Снижение затрат на ФОТ (фонд оплаты труда).

СТРУКТУРА АВТОМАТИЗИРОВАННОЙ СИСТЕМЫ УПРАВЛЕНИЯ ВОДОСНАБЖЕНИЕМ

  • Автоматизированная система управления водоснабжением собирает информацию со станций автоматического управления и строит адекватную модель состояния в реальном времени.
  • Оператор имеет возможность управлять процессом.
  • Оператор может выявить критические ситуации на основе собранных данных.
  • Система позволяет получать информацию из удаленных насосных станций.
  • Это обеспечивается с помощью технологий беспроводной связи.
  • Глобальная сеть Интернет позволяет в реальном времени получать данные о состоянии системы.
  • Сервер хранения информации гарантирует целостность и защищенность данных.

Регулировка давления

Водоснабжение высотных зданий требует более высокого по сравнению с нормативным давления на уровне ввода. Атмосфера избыточного давления дает водяной столб высотой в 10 метров.

Давление в атмосферу поднимает воду на 10,3 метра

При максимально допустимых 4,5 кгс/см2 вода может подняться лишь на 45 метров над кранами первого этажа, что даже без учета необходимого для работы сантехники избыточного напора обеспечит водой всего 12-15 этажей в зависимости от высоты перекрытий в них.

Избыточное давление создается стациями подкачки. Они представляют собой один или несколько центробежных насосов, снабженных байпасами и обратными клапанами.

Насос подкачки в многоквартирном доме

Однако установка повышающих насосных станций на вводе порождает еще одну проблему: чтобы создать необходимый для водоснабжения верхних этажей напор, на уровне нижних этажей давление нужно поднять выше значений, предусмотренных нормативной документацией.

Эта проблема имеет две решения:

  1. Вертикальное зонирование водоснабжения. В этом случае потребители, расположенные на примерно одинаковой высоте от уровня ввода, обеспечиваются водой по собственной группе стояков с собственным уровнем давления;

Водоснабжение с повышающими насосами и вертикальным зонированием

  1. Монтаж регуляторов давления (редукторов) на вводах в помещения нижних этажей здания. Эта схема гораздо более экономична, поскольку подразумевает наличие меньшего количества независимых стояков и насосов. Именно ее предписывает использовать СП 30.13330.2016.

Редуктор нормализует давление воды в квартире

Постановка задачи

Разработка автоматизированной системы управления технологическим процессом фильтрации и промывки скорых фильтров насосно-фильтровальной станции.

Технические требования к системе:

  • Единая платформа для эффективного централизованного управления
  • Мониторинг работы вышки в «реальном» времени
  • Отображение параметров процесса бурения в кабине
  • Объединение исполнительных устройств и датчиков в единую сеть промышленного Ethernet
  • Сертификация ATEX Zone 2 для обеспечения безопасности
  • Оптоволоконные линии связи с устойчивостью к ЭМ помехам
  • Надежное оборудование и резервирование сети для минимизации простоев

Очумелые ручки

Можно ли модернизировать или заменить участок системы водоснабжения в многоквартирном доме своими руками?

Подводка после вентиля на вводе воды в квартиру, является личным имуществом ее владельца.

С ней вы можете делать все, что вам угодно — с парой ограничений:

  1. При продаже квартиры изменение конфигурации ее инженерных систем должно быть отражено в техпаспорте. Для внесения в техпаспорт, все изменения должны быть согласованы с обслуживающей дом организацией, а в отдельных случаях — с поставщиками холодной воды и тепловой энергии;
  2. Если замена подводки материалами, не предусмотренными техпаспортом здания, приведет к затоплению соседей, виновником будет владелец верхней квартиры. По результатам обследования комиссией из представителей жилищной организации он может получить предписание восстановить первоначальную конфигурацию водопровода с использованием оригинальных материалов.

Акт обследования после затопления квартиры

Стояки являются общим имуществом жильцов и попадают в зону ответственности жилищников. Да, их самостоятельная замена практикуется; однако она не вполне законна и в определенных условиях может привести к составлению протокола об административном правонарушении.

Замена стояков жильцами практикуется, но не совсем законна

Какие материалы можно использовать для ремонта или замены изношенных стальных водопроводов?

На холодной воде могут без ограничений применяться современные полимерные и композитные материалы — полипропилен, полиэтилен (в том числе модифицированный сшивкой или введением сополимеров), металлопластиковые трубы.

Металлополимерная подводка ХВС

Они же (за вычетом не обладающего должной термостойкостью полиэтилена) могут использоваться на ГВС при условии нагрева воды в теплообменниках, бойлерах и проточных водонагревателях.

На фото — полипропиленовая подводка к бойлеру

А вот на горячем водоснабжении, запитанном непосредственно от теплотрассы, мы настоятельно рекомендуем использовать только металлические трубы:

  • Оцинкованные стальные;
  • Медные;

Медные водопроводные трубы: разрушающее давление — до 240 атмосфер

Нержавеющие с гофрированием стенок).

Почему?

Потому, что на ГВС зданий с открытой схемой теплоснабжения велика вероятность отклонения давления и температуры от штатных значений. Например, падение щечек клиновой задвижки в тепловой камере может привести к гидроудару из-за мгновенной остановки циркуляции, а не переключенное вовремя с подачи на обратку водоснабжение — к подаче в стояки, подводки и краны воды с температурой существенно выше максимальных для полимерных материалов 90-95 градусов.

Вода в подающей нитке теплотрассы может нагреваться до +150°С

Металлические трубы имеют большой запас прочности по температуре и давлению, а вот полимерные и композитные им не обладают.

Лопнувшая вследствие перегрева армированная труба PPR

Нюансы поставки горячей воды жителям многоэтажек

Разводка водопровода в многоэтажке является двухзонной, вода подается от горячего и холодного стояка. Система горячего водоснабжения в многоквартирном доме базируется на использовании закольцованных подводок – верхней и нижней. Они необходимы для сохранения высоких температур в магистрали. Жидкость циркулирует в трубопроводе за счет силы гравитации и термодинамики даже при отсутствии водоразбора. Когда вода в стояке охлаждается, она попадает обратно в бойлер, а затем расходится по трубам. Происходит передача за счет элеваторного узла.

Если в здании много этажей, для улучшения давления в трубах используют насосное оборудование. Оно забирает воду из обратной магистрали. Обратка подается в нагреватель.

Циркуляционный вариант горячего водоснабжения выгоднее, но в некоторых домах еще используют тупиковые системы ГВС, где вода движется от источника нагрева по трубам без обратного нагрева. Обычно это коттеджи в пару этажей или промышленные цеха. Тупиковая разводка проще в монтаже, но не всегда может обеспечить исполнение нормативов по температуре воды и микроклимату в санитарных помещениях.

Магистрали горячего водоснабжения нуждаются в теплоизоляции, за исключением подводок к отдельным сантехприборам. «Холодные» трубы, расположенные в подвальных и влажных помещениях, тоже утепляют для защиты от конденсата.

Подача горячей воды в многоэтажном доме может осуществляться открытым и закрытым способами. Первый тип тепловых сетей предусматривает смешение жидкости из трубопровода с подогретой в котле. После этого вода отправляется потребителям. Закрытые теплосети предполагают поверхностное нагревание жидкости без соприкосновения теплоносителя и водного потока. Последний вариант выгоднее в плане сохранения высокой температуры воды.

Представим обычное утро в одной из многоэтажек спального района нашего любимого города: унитаз, душ, побриться, чай, почистить зубы, воды коту (или в любом другом порядке) — и на работу… Все на автомате и не задумываясь. До тех пор, пока из крана холодной воды — течет холдная вода, а из грячей — горячая. А бывает откроешь холодную, а оттуда — кипяток!!11#^*¿>. Холодное водоснабжение или ХВС

Местная насосная станция подаёт воду в магистраль из сети водоканала. Большая подающая труба входит в дом и заканчивается задвижкой, после которой идёт водомерный узел.

Если говорить коротко, то водомерный узел состоит из двух задвижек, сетчатого фильтра и счётчика.

В некоторых есть дополнительно обратный клапан

и обвод водомера.

Обвод водомера представляет из себя дополнительный счётчик с задвижками, который может питать систему, если основной водомер обслуживается. После счётчиков вода подаётся в домовую магистраль

где распределяется по стоякам, которые ведут воду в квартиры по этажам.

Типы водопровода

Водопроводные сети подразделяются на наружные и внутренние. Первые необходимы для доставки воды от источников либо хранилищ к пользователю. Они прокладываются над поверхностью земли или заглубляются в грунт. Поверхностный способ монтажа – недорогой и быстрый. Трубопровод закрепляют на возвышенных опорах и выполняют утепление. Если же план прокладки предусматривает магистральное пересечение, установку водопровода проводят закрытым способом – под землей в туннелях либо траншеях.

Внешняя система собирается из устройств, которые отвечают за очищение, хранение воды и насосного оборудования. Фильтрация производится не только при всасывании, но и в самой внешней водопроводной магистрали.

Если ветки водоподачи проводят в местности с большими рельефными перепадами, устройство единой сети нерационально. При спуске воды с самой высокой точки на низком участке возникает сильный напор, который может повредить коммуникационные сооружения. В этом случае обустраивают зонный трубопровод. Количество зон и способы установки насосного оборудования определяются в зависимости от рельефа местности и напора водного потока на каждом участке.

Внутренний водопровод состоит из основной линии и отходящих от нее ответвлений, которые проходят внутри здания и подключаются к водозаборным точкам. Для его трассировки требуется внимательно изучить поэтажные планы строения, подвала либо технического подполья.

Поскольку наружный водопровод может иметь различное давление, водоподающую сеть внутри здания обустраивают по двум схемам:

Устройство сетиПодача водыОбязательные элементыОсобенности эксплуатации
Без повысительных насосов.За счет давления во внешней магистрали.Ввод, водомер, трубы, стояк и подводка.В большинстве загородных домов и невысоких городских строений.
С насосами, действующими периодически либо постоянно.За счет действия напорного оборудования.Помимо перечисленных выше – повысительный насос или напорная станция.В зданиях высотой больше 50 м, гостиницах, домах отдыха и индустриальных объектах.

2.2 Подбор необходимых датчиков, исполнительных механизмов и мест их расположения.

Для того чтобы разработать функциональную схему, необходимо сначала
определить какого рода информация будет отображаться на ОС, т.е. нужно
определить места установки датчиков и их характеристики. Также нам необходима
обратная связь с объектом управления, чтобы мы могли оказывать управляющее
воздействие. Для этого необходимо подобрать соответствующие исполнительные
механизмы. Т.к. разрабатываемая схема функциональная, то достаточно будет
определить задачи, решение которых возлагается на тот или иной исполнительный
механизм и место его установки.

Описание технологического объекта, приведенное ранее, позволяет
определить необходимые датчики:

§  уровня воды в резервуаре (датчики устанавливаются в резервуары 1, 2);

§  показателя pH в воде
(устанавливаются в резервуар 1);

Выбор датчиков и исполнительных механизмов:

1) Контролировать необходимое количество воды в емкостях необходимо
датчиками уровня. Для этих целей нам подойдут бесконтактные сигнализаторы
уровня БСУ, которые имеют один входной параметр (уровень), а также малую
погрешность ±1,5 мм.
Выходной сигнал с датчика – дискретный. На функциональной схеме датчики уровня,
согласно ГОСТ 21.404-85 буквенные условные обозначения, будем обозначать
буквами LE.

) Контроль показателя pH
будет производить PH-018 (ЭкоЮнит).

водоснабжение автоматизация контроллер

Рисунок 3 – PH-018

Область применения: мониторинг и контроль pH в промышленных аквариумах,
бассейнах, котлах, в промышленных системах подготовки воды и т.д.

Характеристики:

·              Диапазон измерения pH: 0.00 – 14.00

·              Встроенный сенсор для автоматической компенсации температуры
(от 0 до 100°C)

·              Рабочая среда 0-50°C, влажность не более 95%

·              Цена деления 0.01pH

·              Погрешность +/- 0.02pH

·              Токовый выход (для подключения к компьютеру): 4-20 мА

·              Входное сопротивление 10*12 Ом

·              Калибровка с помощью калибровочной отвертки (в комплекте)

·              Питание: переменный ток 220В, 50Hz

·              Размеры 96 x 96 x 160 мм

·              Вес 950 г

) В качестве системы очистки воды выбран Nimbus MN800.

Рисунок 4 -Nimbus MN800

Это высокопроизводительная система очистки воды методом обратного осмоса
с возможностью использования накопительного бака различного объема.

Система предназначена для работы в тяжелых условиях с плохим качеством
исходной воды, а также может использоваться для очистки воды с низким давлением
подачи.

Характеристики:

·              Производительность: 1900л/сут, 2л/мин;

·              Давление, мин – 1атм, макс 12 атм;

·              Степень очистки: 96% всех растворенных веществ (вкл. органику
и неорганику);

·              Размер мембраны: 2.5″х25″, макс восстановление 33%;

·              Колво мембран – 2;

·              10″ Кальцитовый постфильтр для понижения уровня pH
(опция);

·              Материал корпуса мембранных отсеков – нерж сталь;

·              Насос повышающий давление, 250Вт;

·              Размеры: 1050х480х405мм, вес 42кг.

4) На насосы необходимо поставить пусковые устройства, позволяющие
включать и выключать двигатели. Данные устройства работают с аналоговыми
сигналами. Обозначение на функциональной схеме NS.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
