В чем особенность насосных станций Марина

Классификация

Начнем с того, что компания «Марина» предлагает сегодня несколько серий насосных станций. А именно:

• серия CAM;
• APM;
• RSM.

Что можно сказать о каждой из них, чем они отличаются друг от друга? Во-первых, насосные станции серии RSM – это приборы из нержавейки. Остальные две – из чугуна. Во-вторых, все агрегаты серии CAM оборудованы усиленным рабочим колесом, которое изготавливается из коррозиестойкой бронзы. Необходимо отметить, что агрегаты дано серии имеют напор до 30 м. В-третьих, насосные станции серии APM комплектуются эжектором, который позволяет поднимать воду с глубины до 30 м. У всех остальных глубина водозабора не больше 8 м.

Есть еще одна серия под названием «Idromat». В основе ее лежит один из насосов марки CAM, RSM, KS. Но именно эта серия укомплектована электронным регулятором. На фото ниже такой насос показан в комплекте.

Насосная станция «Idromat»

Теперь рассмотрим несколько моделей из каждой серии, чтобы определиться с их техническими характеристиками.

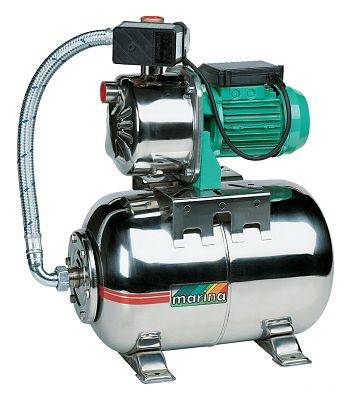

Marina CAM 40/22

Начнем именно с этой модели, потому что она считается одной из самых популярных, потому что может обеспечить водой небольшой частный дом.

Итак, вот ее технические характеристики.

• Производительность оборудования – 60 л/мин.
• Высота подъема воды, он же напор – до 28 м.
• Емкость гидроаккумулятора составляет 22 литра.
• Мощность установленного в насос электродвигателя – 0,8 кВт.
• Как уже говорилось выше, корпус насоса изготовлен из чугуна.
• Эжектора в этой серии нет, поэтому глубина водозабора всего лишь 8 м.
• В качестве системы автоматики используется реле давления.

Необходимо отметить, что насосная станция Марина CAM 40 22 – это классический вариант итальянского бренда.

Серия CAM HB (Hobby Line)

Marina APM 100/25

Переходим к другой модели другой серии – к насосной станции Марина APM 100 25. Сразу необходимо оговориться, что все насосы данной серии комплектуются фильтром грубой очистки, который в виде сетки устанавливается на шланг и опускается в гидротехническое сооружение. А также эжектором, который позволяет поднимать воду с глубины 30 м.

Остальные технические характеристики.

• Производительность агрегата – 40 л/мин.
• Глубина водозабора – 28 м.
• Напор насоса – 32 м.
• Объем гидроаккумулятора – 25 литров.
• Мощность электродвигателя 1,1 кВт.
• Корпус насоса изготовлен из чугуна.

APM с эжектором

Серия RSM

Необходимо отметить, что насосные станции данной серии на российском рынке представлены двумя моделями, которые отличаются друг от друга только объемом гидроаккумулятора. А это 25 и 60 литров.

Остальные технические характеристики.

• Подача воды составляет 100 л/мин.
• Напор агрегата 60 м.
• Мощность мотора – 1,4 кВт.
• Глубина забора воды – 7м.

Что можно сказать дополнительно об этих насосных станциях. В первую очередь, что корпус самого насоса изготавливается из нержавеющей стали. При этом это самовсасывающие агрегаты с многоступенчатым рабочим колесом. Отсюда, в принципе, и большая производительность с напором.

Марина RSM

Критерии выбора

Выбирают станцию Марина по таким параметрам:

• Материал исполнения корпуса. От него зависит долговечность агрегата при разных условиях эксплуатации. Если предусмотрено использование станции в полевых условиях, лучше брать технику в стальном или чугунном корпусе. Для установки оборудования в утепленном подвале подойдёт и полимер.
• Объем накопительного бака. Рассчитывается по количеству членов семьи. Для двух-трёх человек достаточно гидроаккумулятора на 25-40 л. Чем больше проживающих в доме, тем вместительнее должен быть объем бака.
• Мощность станции. Для выполнения многочисленных задач — полив, подача воды во все краны дома — нужно брать более производительную технику.
• Допустимая глубина всасывания. Её рассчитывают по протяженности расстояния от точки забора воды до места её подачи (кранов).

Пошаговая инструкция по регулировке реле давления

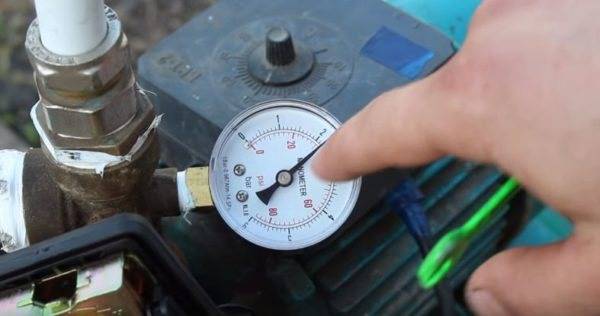

Шаг 1. Проверьте давление сжатого воздуха в гидроаккумуляторе. На задней части бака есть резиновая заглушка, надо ее вынуть и добраться до ниппеля. Обыкновенным воздушным манометром проверьте давление, оно должно равняться одной атмосфере. Если давления нет – накачайте воздух, замерьте данные и через некоторое время проверьте показатели. Если они уменьшаются – проблема, надо искать причину и устранять ее. Дело в том, что большинство производителей оборудования продают гидроаккумуляторы с накачанным воздухом. Если при покупке его нет, то это свидетельствует о браке, лучше такой насос не приобретать.

Шаг 2. Отключите электрическое питание и снимите защитную крышку корпуса регулятора давления. Она фиксируется винтом, снимается при помощи обыкновенной отвертки. Под крышкой размещается контактная группа и две пружины, сжимаемые гайками на 8 мм.

Большая пружина. Отвечает за давление, при котором насос включается. Если полностью закрутить пружину, то контакты включения двигателя будут постоянно замкнутыми, насос включается при нулевом давлении и постоянно работает.

Малая пружина. Отвечает за выключение насоса, в зависимости от степени сжатия давление воды изменяется и достигает максимального значения

Обратите внимание, не оптимального рабочего, а максимального согласно техническим характеристикам агрегата.

К примеру, у вас дельта 2 атм. Если в данном случае насос включается при давлении 1 атм., то он будет выключаться при 3 атм. Если включается при 1,5 атм., то отключение, соответственно, при 3,5 атм. и так далее. Всегда разница между давлением включения и выключения электрического двигателя будет составлять 2 атм. Изменить этот параметр можно изменением степени сжатия малой пружины. Запомните эти зависимости, они нужны для понимания алгоритма регулировки давления. Заводские регулировки выставлены на включение насоса при 1,5 атм. и отключение при 2,5 атм., дельта составляет 1 атм.

Шаг 3. Проверьте фактические параметры работы насоса. Откройте кран для спуска воды и медленно стравливайте ее давление, постоянно следите за движением стрелки манометра. Запомните или запишите, при каких показателях включился насос.

Шаг 4. Продолжайте наблюдение до момента выключения. Также запишите значения, при которых электрический двигатель отключился. Узнайте дельту, отнимите от большего значения меньшее. Этот параметр нужен для того, чтобы вы могли ориентироваться, при каких давлениях насос будет отключаться, если регулировать усилие сжатия большой пружины.

Шаг 5. Отключите насос и отпустите гайку малой пружины примерно на два оборота. Включите насос, зафиксируйте момент его отключения. Теперь дельта должна уменьшиться примерно на 0,5 атм., насос будет отключаться при достижении давления 2,0 атм.

Шаг 6. Вам надо добиться, чтобы давление воды было в пределах 1,2–1,7 атм. Как уже выше говорилось, это оптимальный режим. Дельта 0,5 атм. вами уже установлена, надо понизить порог включения. Для этого необходимо отпускать большую пружину. Для первого раза сделайте оборот гайки, проверьте период запуска, при необходимости точно откорректируйте усилие сжатия большой пружины.

Придется запускать насос несколько раз, пока добьетесь включения при 1,2 атм., а выключения при давлении 1,7 атм. Осталось установить на место крышку корпуса и включить в работу насосную станцию. Если давление правильно отрегулировано, фильтры постоянно в нормальном состоянии, то насос будет работать длительные период времени, никаких специальных технических уходов делать нет надобности.

Достоинства и недостатки насосной станции

Насосная станция Grundfos

Популярность на потребительском рынке насосное оборудование Марина получило за ряд положительных качеств при эксплуатации. Во-первых, каждое изделие собрано из надежных прочных материалов, которые не поддаются негативному воздействию окружающей среды: коррозии и агрессивной химии. Помимо этого они имеют долгий эксплуатационный срок, с минимальным периодом до первой неисправности 3-4 года.

Среди главных отличительных достоинств также стоит выделить следующие показатели:

1. За счет встроенного инжектора насос способен поднять воду с 45 метровой глубины;
2. Благодаря автоматической регулировке, оборудование подает водоснабжение без участия потребителя;
3. Невысокое потребление электроэнергии позволяет ежемесячно экономить до 20% семейного бюджета;
4. Насосная станция имеет хорошую устойчивость к перепадам электроэнергии;
5. Ремонт оборудования можно выполнить своими руками;
6. Бесшумность и низкий уровень вибрации при эксплуатации.

Компактность и легкость изделия позволяют устанавливать насосную станцию даже в небольших помещениях. Как показала практика, существенных недостатков у насосной станции нет.

Причины поломок

Даже если инструкция по эксплуатации насосной станции (гидрофора) точно соблюдается, никто не застрахован от поломок оборудования

Даже если инструкция по эксплуатации насосной станции (гидрофора) точно соблюдается, никто не застрахован от поломок оборудования. Так, любые неисправности в работе станции, от неправильной работы до полной остановки, чаще всего вызываются одной из перечисленных причин или их совокупностью:

• к станции не подаётся электропитание;
• в системе нет воды;
• поломка насосного оборудования;
• неисправности в работе мембранного бака;
• поломка блока автоматики и т.п.

Поскольку все насосные станции для водоснабжения частного дома отличаются довольно простой и несложной конструкцией, устранение мелких неисправностей и поломок можно выполнить своими силами. В одних случаях для этого достаточно разобрать гидрофор и произвести замену изношенной детали, в других – поможет герметизация трещины в гидробаке, а иногда гидрофор не включается из-за отсутствия электропитания.

Если же причины поломки вам не известны, и произвести самостоятельное устранение неисправности вы не можете, придётся обратиться к специалистам. Дальше мы рассмотрим частые поломки гидрофора для водоснабжения частного дома, их причины и методы устранения.

Насосная станция «Марина» CAM 40/22

Этот вариант отлично подойдет дачникам и владельцам частных домов, напор трубопровода в которых не удовлетворяет всем потребностям пользователей. Комплект поставки продуман до мелочей – сразу после покупки можно приступить к установке и пуски техники.

Особенности:

• полная автоматизация всех процессов;
• адаптированность для продолжительной работы без технических пауз;
• чугунный корпус;
• влагозащищенный мотор, который имеет встроенную термозащиту;
• малый все – агрегат легко перемещается в пространстве, монтируется на 4-х устойчивых ножках, через которые его можно прикрутить к подставке или верстаку.

Технические параметры САМ 40/22:

• Мощность – 0,8 кВт;
• Пропускная способность – 0,06 м3/мин;
• Напор – 28 м;
• Всасывание – 25 м;
• Ресивер – 22 л;
• Вес – 14 кг.

Виды

Ассортимент насосных станций российского бренда «Вихрь» достаточно широк, однако в каждой линейке товаров имеются модели, являющиеся наиболее предпочтительными для покупателей. Самое популярное и востребованное напорное оборудование компании:

1. автоматическая станция «Вихрь» АСВ – 1200/24Н;
2. устройство для водоснабжения «Вихрь» АСВ – 800/19;
3. система водоснабжения «Вихрь» АСВ – 370/2Ч;
4. водяная насосная станция «Вихрь» АСВ – 800/50;
5. скважинный насос «Вихрь» СН – 50.

Чтобы определиться с выбором подходящей модели напорного оборудования, необходимо тщательно изучить все характеристики модельного ряда.

Устройство АСВ-1200/24Н — 10020 руб.

Данный тип насосной станции предназначен для чистой воды. Он наделен высококачественной конструкцией и надежной системой автоматического контроля.

Агрегат отличается длительным эксплуатационным периодом без ухудшения функционала. Он имеет множество преимуществ, среди которых:

• энергоэффективность;
• корпус, изготовленный из чугуна, который не ржавеет, а также устойчив к различным механическим воздействиям;
• встроенный барометр, позволяющий контролировать перемены давления в системе;
• высокий напор;
• полностью автоматический режим работы;
• бесшумная работа (устройство подходит даже для домов с низкой звукоизоляцией).

Также изделие имеет отличные технические показатели. Глубина всасывания составляет 9 м, объем бака – 24 л. Кроме того, данный агрегат может перекачивать воду с меньшим требованием к чистоте в отличие от аналогов.

Устройство АСВ-800/19 — 7800 руб.

Это оптимальный вариант для обеспечения водой фермерских хозяйств, производств, дач и частного сектора. У агрегата имеются свои преимущества:

1. автоматическая регулировка давления в системе;
2. наличие специального манометра;
3. немалый гидроаккумулятор, резервирующий воду на случай непредвиденного отключения электроэнергии;
4. подключение к бытовой электросети;
5. горизонтальная установка;
6. простота и удобство эксплуатации.

Глубина всасывания достигает 8 м, а бак имеет объем 19 л.

Устройство АСВ – 370/2Ч — 5250 руб.

Это универсальная насосная станция, обеспечивающая бесперебойную подачу воды для различных целей. Она подходит для подземных скважин и колодцев. Конструкция имеет ряд преимуществ:

• наличие мотора асинхронного вида;
• самовсасывающий мотор с интегрированным эжектором, увеличивающим степень мощности всасывания;
• специальное реле, выступающее в качестве переключателя давления;
• встроенный манометр, позволяющий контролировать состояние давления во время работы агрегата;
• наличие металлического ресивера, состоящего из двух частей и мембранной перегородки;
• конструкция, выполненная из чугунного сплава, устойчивого к механическим повреждениям и воздействиям окружающей среды;
• наличие автоматической термозащиты.

Глубина всасывания устройства составляет 9 м, объем бака – 2 л.

Устройство АСВ – 800/50 — 10610 руб.

Это бюджетный агрегат с компактными габаритами, подходящий для небольших домов, ферм, дач. К особенностям конструкции относятся:

1. энергоэффективность;
2. автоматическая регулировка давления с помощью предусмотренного реле;
3. отличные напорные характеристики;
4. ресивер большого объема, позволяющий делать запасы воды на случай непредвиденной ситуации;
5. включение происходит не чаще двадцати раз за час;
6. допускается работа с водой средней загрязненности.

Глубина всасывания агрегата составляет 9 м, а бак имеет объем 50 л.

Скважинный насос СН-50 — 10250 руб.

Это устройство предназначено для подачи чистой воды из колодцев или скважин, глубина которых составляет не более 50-ти метров.

Конструкция изготовлена из высококачественной нержавеющей стали, что сводит к минимуму возникновение коррозийных процессов, а также предотвращает механические и другие повреждения от воздействия окружающей среды.

Прибор компактен, удобен в эксплуатации и позволяет качать воду из скважин диаметром от 100 мм.

Защита двигателя от перегрева осуществляется посредством автоматического реле. Особенностью устройства является то, что материал изготовления насосной части – латунь. Кроме того, данный насос обладает высокой производительностью, которая составляет 2400 л/ч.

Особенности насосных станций Марина

Главная особенность насосных станций «Marina» — это сам бренд, который себя давно зарекомендовал. Начнем с того, что все оборудование этой марки производится только в Италии. У компании нет заводов, расположенных где-нибудь за границей. Особенно это касается Китая. Ведь всем известно, что многие бренды сегодня свои заказы располагают на китайских заводах. Это просто очень выгодно за счет дешевой рабочей силы, которую используют китайские производители. Это первое.

Второе – некоторые узлы и детали насосных станций поступают в Италию из других европейских стран, что опять-таки говорит о высоком качестве конечного результата. В-третьих, это бесшумная работа приборов, что на сегодняшний день является немаловажным фактором комфортного проживания в частном доме. Правда, необходимо отметить, что станции Марина, как и многие другие виды оборудования данного типа, могут перекачивать воду с температурой до +30С. При этом эксплуатироваться агрегат должен при температуре выше 0С, но не больше +40С. Имеется в виду температура окружающего воздуха.

Поэтому насосную станцию надо обязательно устанавливать в утепленное помещение. Это может быть, к примеру, подвал, пристройка или кессон. Если оборудование используется только в летнее время, то его можно устанавливать рядом с гидротехническим сооружением, опустив шланг в него, а над станцией обязательно устанавливается навес от атмосферных осадков.

Установка около гидротехнического сооружения на улице

Теперь, что касается серии APM с эжектором. Это дополнительное устройство помогает насосной станции качать воду с глубины до 30 м. Его установка говорит о том, что насосы данной серии являются двухтрубными. То есть, в корпусе агрегата не два отверстия, а три: всасывание воды, подача ее в домашний водопровод и сброс воды обратно в скважину или насос через эжектор.

Именно третья позиция является дополнительным элементом, который увеличивает глубину всасывания. Шланг от данного отверстия соединяется с эжектором через сужающуюся трубку, в которой обратно сбрасываемая вода проходит с большой скоростью. Именно скорость воды и позволяет увеличить глубину водозабора. Конструкция эжектора настолько проста и эффективна, что ее установка в купе со станцией создает условия эффективной работы самого оборудования. При этом цена самой насосной станции увеличивается незначительно.

И еще один момент, который касается корректной работы самого прибора

Так как система автоматики основана на работе реле давления, то очень важно периодически отслеживать работу этого устройства. Обычно его настраивают на заводе, поэтому претензий к нему нет

Но с годами настройка может сбиться. Это будет видно по работе самой станции. То есть, насос может не отключаться при полном гидроаккумуляторе и не включаться при его полном опустошении.

Настроить реле давление насосной станции Марина несложно.

• Открывается пластиковая крышка.
• Под ней две пружины, на которых сверху установлены шайбы и гайки.
• Большая пружина отвечает за минимальное давление в гидроаккумулятора. Именно она включает насос.
• Малая за большое давление в баке. Она включает насос.
• Вращая по часовой стрелке, выставляется необходимое значение давления внутри накопительной емкости.

Все достаточно просто. Главное – не пережать или не сильно ослабить обе пружины.

Не забудьте оценить статью:

Расчет нижнего предела давления – момент включения НС

Любая калибровка начинается с самого начала – определения минимально требуемого давления в кране, находящегося на самой высокой точке системы водоснабжения. К примеру, требуемый уровень в кранах на 2 этаже вашего дома – 2 бара. При этом помните о том, что давление в 1 бар создает столб воды, высота которого составляет 10 м.

Разумеется, на первом этаже давление будет выше. Просчитайте высоту, на которую будет подниматься вода от гидроаккумулятора до крайней точки водозабора. Если перепад, предположим, составил 8 м, то давление составит 0,8 бар. Дальше простая математика: сложить величину требуемого давления на втором этаже и высоту водяного столба, получится минимальное давление в трубах на уровне гидроаккумулятора. В нашем примере это 2,8 бар.

Далее следует определить давление воздуха в баке гидроаккумулятора. Хорошо использовать для этого шинный насос с манометром. При этом емкость должна быть пустой, а станция отключена от сети. Иначе сложно будет понять, на какое суммарное давление воздуха и воды настроено реле: в соотношение 2:1, или 1,5:1,5.

В соответствии в рекомендациями известного производителя насосного оборудования Грюндфос, подпорное давление в газовой полости должно составлять не менее 90% от расчетного минимального уровня. То есть, если брать данные примера, показатель составит 2,8х0,9=2,52 бара. Чтобы достичь нужного значения, необходимо стравить лишний воздух или наоборот, подкачать автонасосом.

Регулировка верхнего и нижнего давления осуществляется аккуратным, постепенным вращением прижимных гаек: по часовой стрелке для увеличения показателя, против часовой – для уменьшения. При этом некоторые заводы-изготовители рекомендуют уровень включения выставлять на 0,1 бар выше желаемого, то есть в примере эта величина составит 2,9 бара.

Проверить достаточно просто: когда система включена, открываем кран, сливаем воду из бака и отслеживаем по водяному манометру тот момент, когда реле включит насос. Минимальный предел давления воздуха в гидроаккумуляторе – 0,78 бар.

Расчет верхнего уровня давления – момент выключения НС

Теперь нужно определиться с верхним давлением, то есть моментом, когда реле будет отключать насос. Мастера, как правило, выставляют разницу между точками включения и выключения до 1 бара. Объясняется это тем, что вода в смесителях будет выдаваться одной температуры. Конечно, пользователям удобно. Есть одно «но»: гидроаккумулятор будет слишком часто запускаться и глохнуть, что негативно сказывается на сроке бесперебойной службы устройства.

Именно поэтому, согласно расчетам производителей, разнос между Pи ?P должен составлять не менее 1,4 бар при любых значениях давления. Для нашего примера получается 2,9+1,4=4,3 бара.

Устанавливая значения Pи дельта-P, обязательно надо учитывать предельное давление, на которое рассчитан гидроаккумулятор и стараться не превышать его. Данные, как правило, указываются в техническом паспорте изделия. Кроме того, слишком высокое давление может негативно сказаться на смесителях и резиновых подводных шлангах, для которых также устанавливается максимально допустимый уровень.

Большинство проблем с регулировкой давления и работой реле связаны с нарушением работы мембраны гидроаккумулятора. Нарушение режима включения-отключения происходит из-за того, что мембранная камера в отсутствии воды лежит на дне бака. Поскольку в ее составе есть бутилкаучук, в неработающем механизме она слипается и перестает выполнять свои функции

Проблема устраняется путем осторожного продувания: стравливается воздух из аппарата до 0,5 бар, включается насос и постепенно накачивается до 1 бара воды. Мембрана расправится

Следом уже по схеме: слить воду, заново накачать воздух при помощи автонасоса. Дальнейшая регулировка реле будет осуществляться без проблем.

Читать также: Приспособление для заточки рейсмусовых ножей

Особенности насосных станций

Главной особенностью насосной станции является тот факт, что при относительно небольшом размере она в состоянии обеспечить водой достаточно внушительную площадь.

Существует так же ряд бесшумных моделей, которые в последнее время набирают достаточно большую популярность среди владельцев загородной недвижимости и частных домов именно из-за низкого уровня шума.

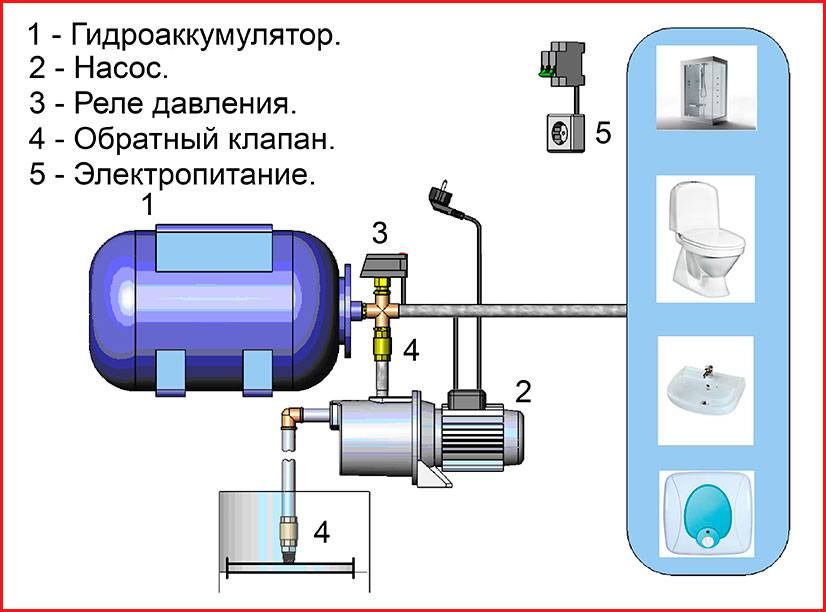

Особенности устройства

В целом сегодня на рынке можно выделить два вида насосных станций, которые при своей схожести имеют немного различное устройство.

Так, например, насосные станции в конструкции которых присутствует накопительный бак, в данный момент считаются уже «устаревшими», но не смотря на это, встречаются они достаточно часто.

Отказываться от них потребитель начал в связи с тем, что сам по себе накопительный бак представляет собой довольно громоздкую конструкцию, что не всегда удобно. Уровень напора и количества воды в баке регулируется банально – с помощью поплавка.

В целом конструкции подобного рода обладают достаточно большим количеством недостатков, но при этом, это вовсе не мешает им до сих пор сохранять стабильную долю рынка.

Из явных недостатков таких насосных станций можно выделить следующее:

• Вода подаётся самотёком, что в результате даёт достаточно низкое давление и как следствие низкий напор на выходе.
• Достаточно большие габариты, согласитесь, что далеко не всегда удаётся выделить пространство под установку массивной насосной станции, а точнее под достаточно крупный бак
• Сложность установки. Именно из-за присутствия в конструкции бака, достаточно не просто осуществить и монтаж станции, не редко приходится привлекать помощника. Осложняет дело ещё то, что сам накопительный бак по уровню должен находиться выше чем сама станция.
• Не смотря на простоту конструкции регулирования уровня воды в баке, как говорилось выше, осуществляется это банально при помощи поплавка, выход из строя данной системы всё же возможен. И если это произойдёт, то ёмкость просто переполнится и случится перелив воды в помещение со всеми вытекающими отсюда довольно неприятными последствиями.

Гораздо более актуальными сейчас являются насосные станции с применением гидроаккумулятора. Суть их работы заключается в том, что в системе присутствует реле давления, суть которого заключается в осуществлении контроля давления окружающего воздуха.

Именно оно и обеспечивает включение и выключение насоса в зависимости от состояния нижнего предела давления. При небольшом потреблении воды, включение насоса порой вообще не требуется, что значительно экономит энергию и сохраняет ресурс.

Преимущества

Насосные станции, применяемые в частных домах, не зависимо от своей конструкции обладают следующими довольно очевидными преимуществами:

• Автономность. Работа насосного комплекса осуществляется автономно и не требует постоянного вмешательства человека. Единственно, что следует делать, так это время от времени проводить плановое техническое обслуживание.
• Стабильное давление в системе водоснабжения. Благодаря стабильному обеспечению давления в системе, обеспечивается устойчивый напор воды.
• У станций с гидроаккумулятором присутствует возможность некоторое время обеспечивать дом водой даже при выключенном электричестве. К тому же такие станции достаточно компактны.
• Экономия энергии, т.к. непосредственно насос включается и выключается по мере необходимости.
• Крайне низкий уровень вреда от возможных гидроударов.
• Долговечность, насосные станции, как правило, хоть и испытывают большие нагрузки, изготавливаются с достаточно высоким запасом прочности.
