Устройство навеса для террасы своими руками

Выбор цвета

Первые листы поликарбоната были прозрачными. Сегодня промышленность выпускает этот продукт в большом цветовом ассортименте. На светопропускающие способности влияет не только толщина полимера, но и конкретный цвет материала.

Прозрачный. Имеет самую высокую пропускную способность солнечных лучей, до 95%. Не рассеивает свет и не создает тени, полезен в качестве защиты от осадков. Его лучше выбирать для тех мест, где важна естественная освещенность. Им хорошо покрывать теплицы, чтобы не нарушать процесс фотосинтеза. Остальные виды поликарбоната относят к полупрозрачным материалам, с разной степенью пропускной способности света.

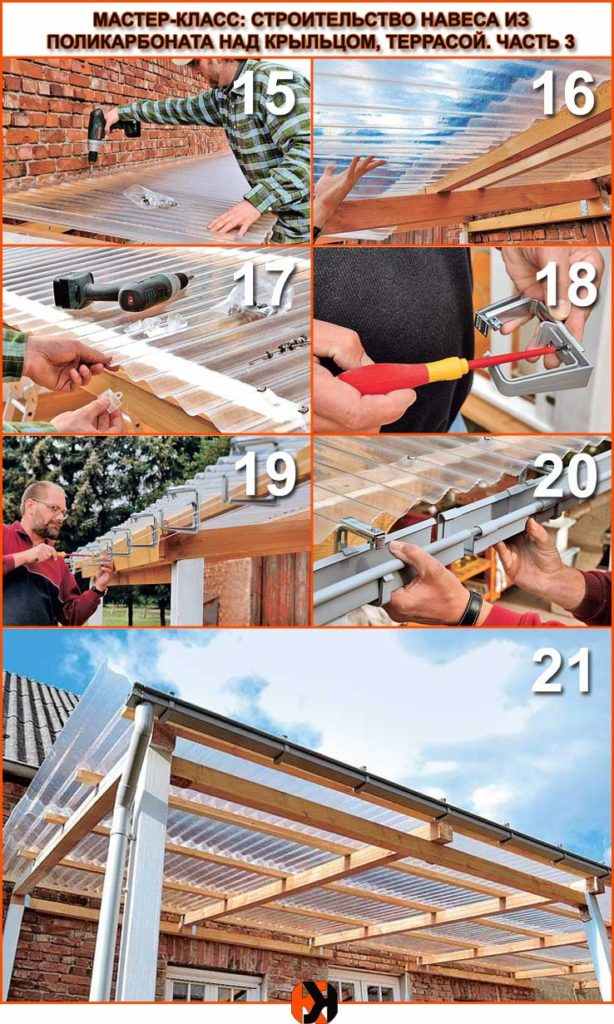

Порядок проведения монтажных работ

Качество монтажных работ оказывает самое прямое влияние на внешний вид и долговечность конструкции. В большинстве случаев, если создавать навес из поликарбоната своими руками, чертеж не описывает весь порядок работ и многие нюансы их проведения. Необходимо заранее подготовить материалы, необходимый инструмент, и только после этого приступать к работе. К тому же при выполнении монтажных работ парой рабочих рук не отделаться, поэтому помощник должен быть рядом.

Для резки листов поликарбоната толщиной до 8 миллиметров нужно приготовить обычный канцелярский нож. При более толстых листах следует использовать циркулярную пилу с мелкими зубьями на диске, не разведенными в стороны. Резку следует проводить до снятия защитной пленки.

Укладку листов выполняют последовательно, укладывая в H-образный профиль. Более долговечным типом считается его алюминиевая разновидность, но можно использовать и пластиковый тип. Длина стандартной единицы профиля составляет 6 метров. При укладке пластин следует учитывать защитную сторону панели от ультрафиолетовых лучей, которая укладывается к солнцу.

Шаг крепления листа устанавливают 30-40 миллиметров. Для крепления используются специальные болты совместно с термошайбами, которые обеспечивают смещение поликарбоната при термическом расширении. Шайба имеет силиконовое покрытие, поэтому не следует переживать за протекание воды, и загрязнение поверхности листа.

При использовании сотового материала, соты располагаются вертикально, обеспечивая сток конденсата. Сверлить панели также следует между ребрами жесткости. Стыки листов закрывают разъёмной частью профиля. Торцевые участки подлежат герметизации специальной лентой, где перфорированная сторона укладывается вовнутрь. Лента защитит от появления мусора в сотах.

Если все указанные рекомендации выполнены, а порядок монтажных работ сохранен, то в процессе эксплуатации конструкция доставит только удовольствие, а материал прослужит не менее 25 лет.

Веранда из поликарбоната пристроенная к дому: фото вариантов своими руками

Веранда с односкатной крышей — наиболее привычное и простое сооружение

Как сделать веранду из поликарбоната самостоятельно? Этот вопрос интересует многих собственников загородных домов. Остекление поликарбонатом веранды – процесс не слишком трудоемкий и сложный, поэтому справиться с задачей можно без привлечения специалистов.

Фундамент для пристройки заливается обычным методом. Но если есть возможность сделать ленточный фундамент, ею нужно воспользоваться. Для прокладки фундамента нужно выполнить следующие действия:

  • вырыть траншею;
  • насыпать слой песка;
  • установить опалубку;
  • уложить внутрь арматуру;
  • залить раствор.

Благодаря небольшому весу веранды из поликарбоната можно использовать и свайный фундамент

Глубина траншеи составляет 60-80 см, ширина – 25-30 см. Время застывания бетона – 1-2 недели. Когда фундамент будет готов, можно приступить к обустройству пола. Поверхность основания засыпают песком, который плотно трамбуют. Сверху укладывают небольшой слой щебенки мелкой фракции. На щебень стелют армирующую сетку, фрагменты которой скрепляют при помощи проволоки.

Теперь можно заливать стяжку, которая и будет основанием будущего пола. Чтобы придать веранде стильность и привлекательность, в качестве напольного покрытия зачастую применяют террасную доску или плитку. Эти материалы относятся к разряду долговечных и обеспечивают пристройке уникальность.

Когда с обустройством пола покончено, приступают к сборке основных элементов веранды, то есть стен и крыши.

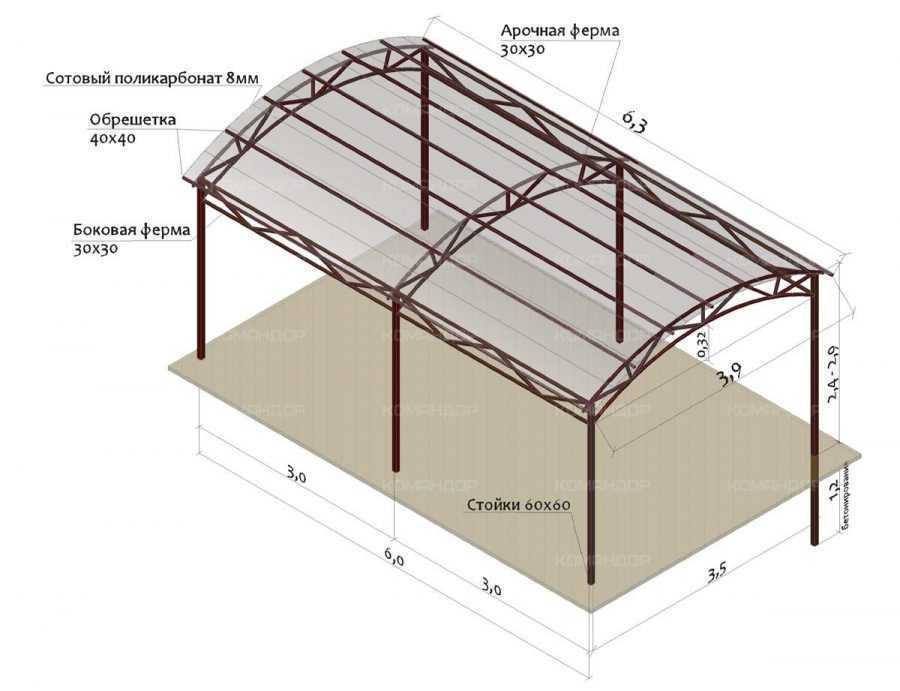

Чертеж веранды с крышей из поликарбоната

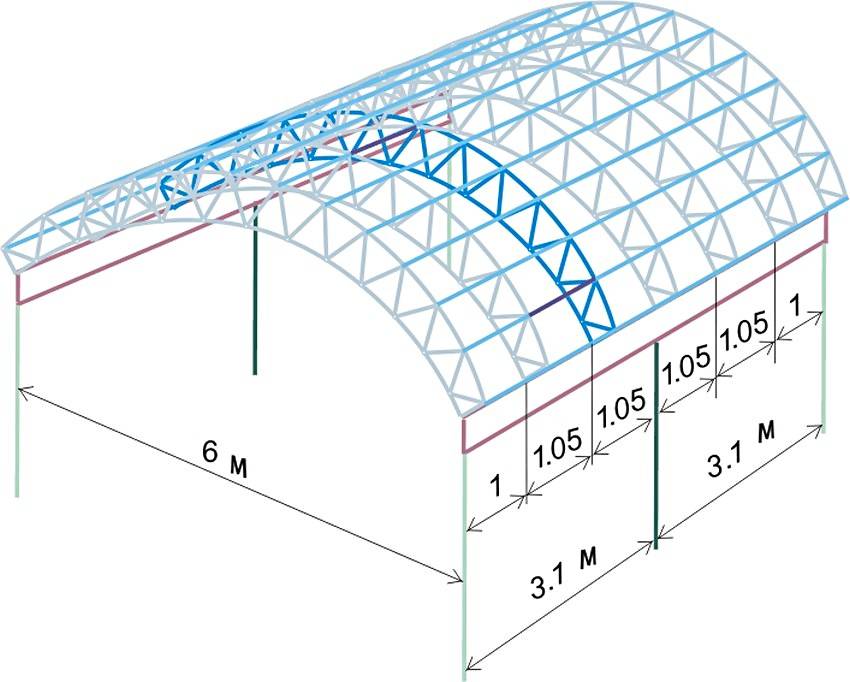

Чертеж каркаса для веранды арочной формы

Схема устройства открытой веранды, примыкающей к частному дому

Поэтапный процесс монтажа:

  1. нижние профили крепятся к ленточному фундаменту;
  2. между соседними элементами следует устанавливать специальные уголки-переходники;
  3. к стене дома дюбелями крепят металлические профили;
  4. далее устанавливают профили по углам для стен и вверху для крыши;
  5. если веранда будет иметь двери, устанавливают дверные профили;
  6. для очень длинных конструкций предусматривают промежуточные профили, которые необходимы для усиления прочности стен.

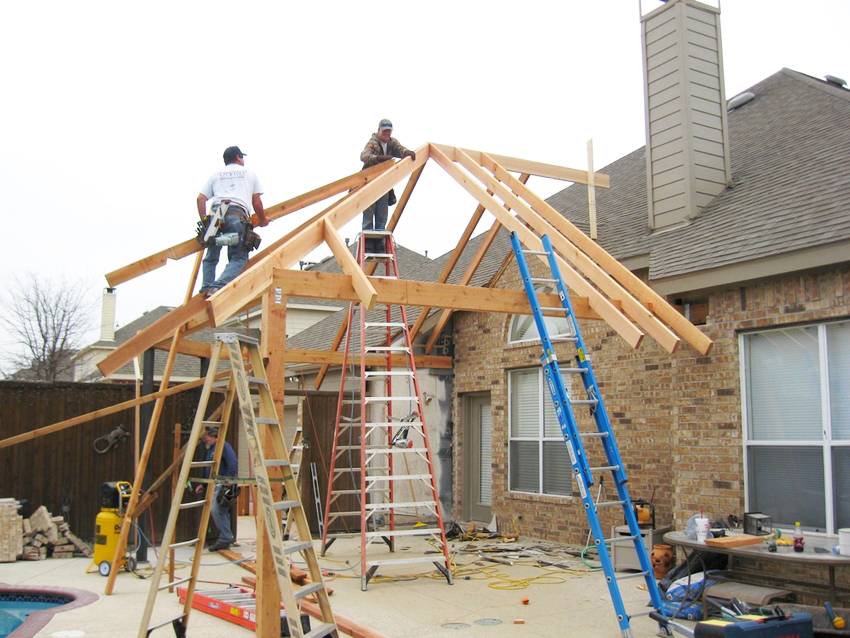

Возведение каркаса для веранды из поликарбоната

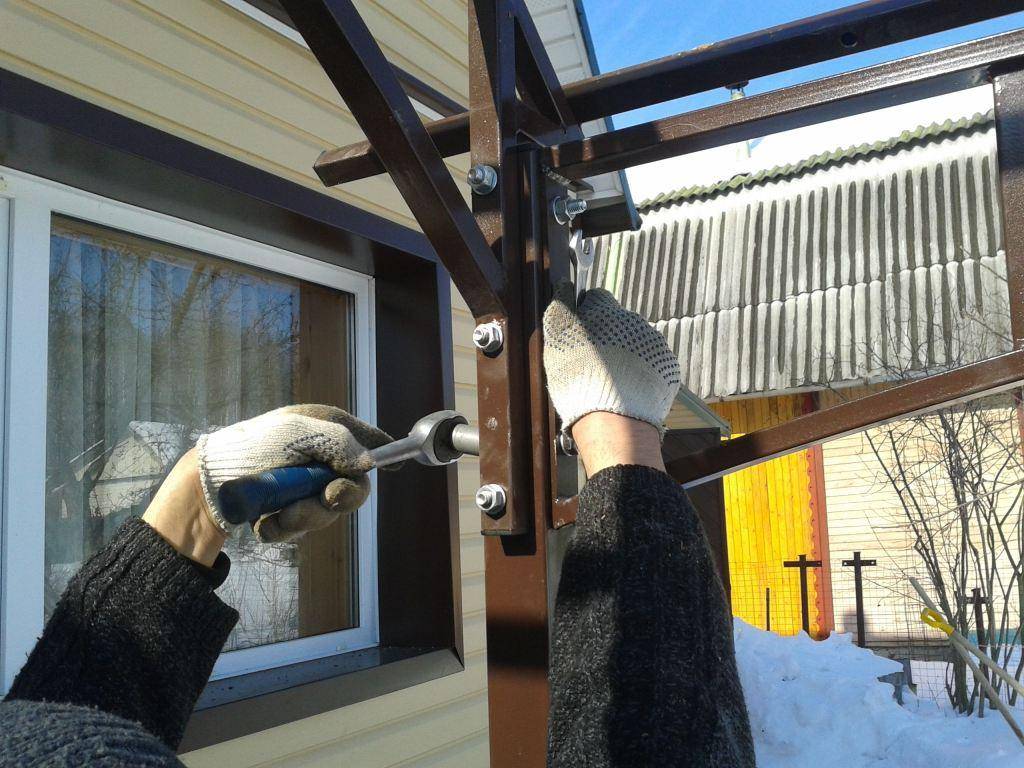

Монтаж металлического каркаса для веранды из поликарбоната

Подготовка

Важно составить проект навеса. Для этого необходимо предварительно замерить периметр участка, рассчитать каркас с учетом вертикального и горизонтального шагов. Для монтажа покрытия навеса из панелей поликарбоната толщиной менее 8 мм применяют шаг 600-700 мм

При укладке тяжелых панелей вертикально ступени делают шаг в 700 мм, по бокам – до 1 м

Для монтажа покрытия навеса из панелей поликарбоната толщиной менее 8 мм применяют шаг 600-700 мм. При укладке тяжелых панелей вертикально ступени делают шаг в 700 мм, по бокам – до 1 м.

Необходимо рассчитать вес обрешетки несущей конструкции согласно таблице, рекомендованной специалистами. Это требование техники безопасности, чтобы крыша навеса случайно не упала на людей от собственного веса или нагрузки от внешних факторов. Несмотря на легкий вес поликарбоната, необходимо учитывать вес снега зимой.

При выборе панели из поликарбоната необходимо учитывать его толщину и структуру. Ячеистые панели толщиной 6-8 мм предназначены для устройства навесов. Листы толщиной 10 мм применяются для вертикальных поверхностей. Панель толщиной 16 мм используются для крыш большой площади.

Как красиво оформить

Терраса с навесом может стать не только функциональным, но и привлекательным объектом, вписавшись в ландшафтный дизайн участка.

Далее расписаны варианты декорирования.

По периметру высадите разнообразные лианы и цветущие культуры (виноград, растения семейства Вьюнковые, плющ и пр.). С приходом летнего сезона они оплетут конструкцию, преобразив её в живое архитектурное творение.
Создайте расписной арт-объект, раскрасив постройку. Здесь можно проявить свою фантазию

Яркие цвета акцентируют внимание на входной группе.
Добавьте различные резные или кованые элементы декора (к примеру, зафиксируйте опорные столбы с проделанной на них гравировкой). Такое оформление можно сделать самому либо заказать у специалиста — из-под искусной руки художника непременно выйдет изысканный декор.

Виды навесов по предназначению

Козырьки или навесы из поликарбоната, отличаются по размеру и назначению. Это защитные конструкции над крыльцом, спортивной площадкой, машиной, бассейном, беседкой, террасой, балконом, а также оформление мест для курения.

Навес к дому из поликарбоната уже не диковинка, а норма, продиктованная жизненной необходимостью, позволяющая экономить электроэнергию.

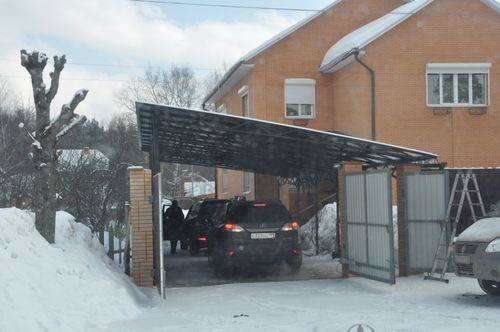

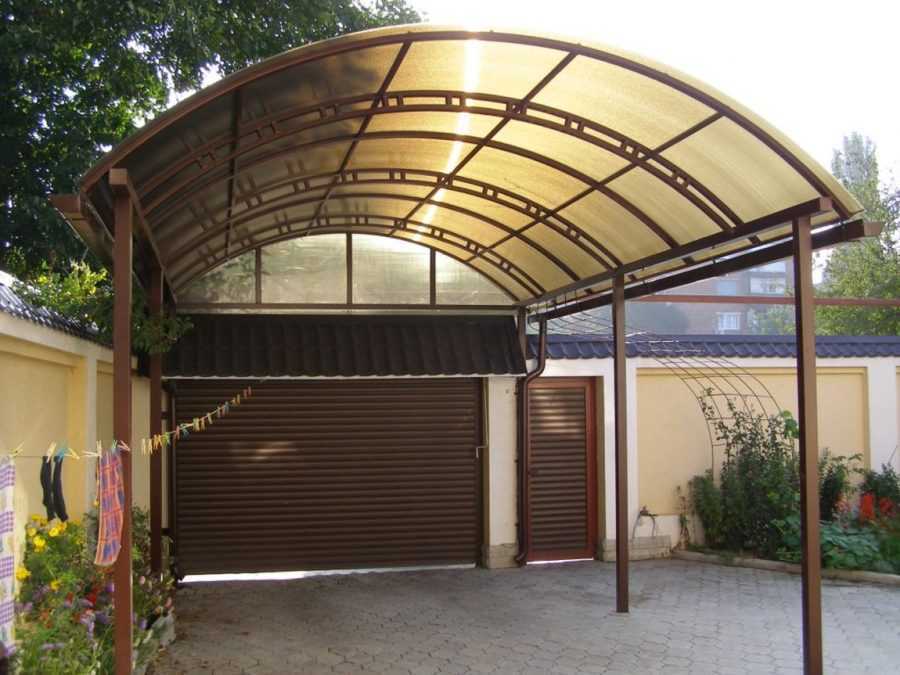

Для авто

Сооружение отлично защищает машину от дождя, града, позволяя сэкономить на постройке гаража. Под большим навесом легко разместить автомобили внезапно приехавших гостей. Ремонтировать машину в летнее время на свежем воздухе, при дневном свете, также намного удобнее. Сооружение выполняется отдельно стоящим либо пристраивается к дому.

Дешевой и практичной заменой гаражу будет возведение навеса из поликарбоната.

Козырьки над крыльцом

Небольшой навесик над входом в жилище, призван защищать человека от ветра, дождя, снега, ветра пока он достает ключи и открывает дверь. Правильно выполненный козырек также оберегает лестницу и саму входную дверь от непогоды, излишнего переувлажнения, преждевременного износа. Примерно такую же функцию выполняют навесы над входом в подвал, гараж и др.

Козырьки над крыльцом из поликарбоната имеют не только практичное, но и декоративное использование.

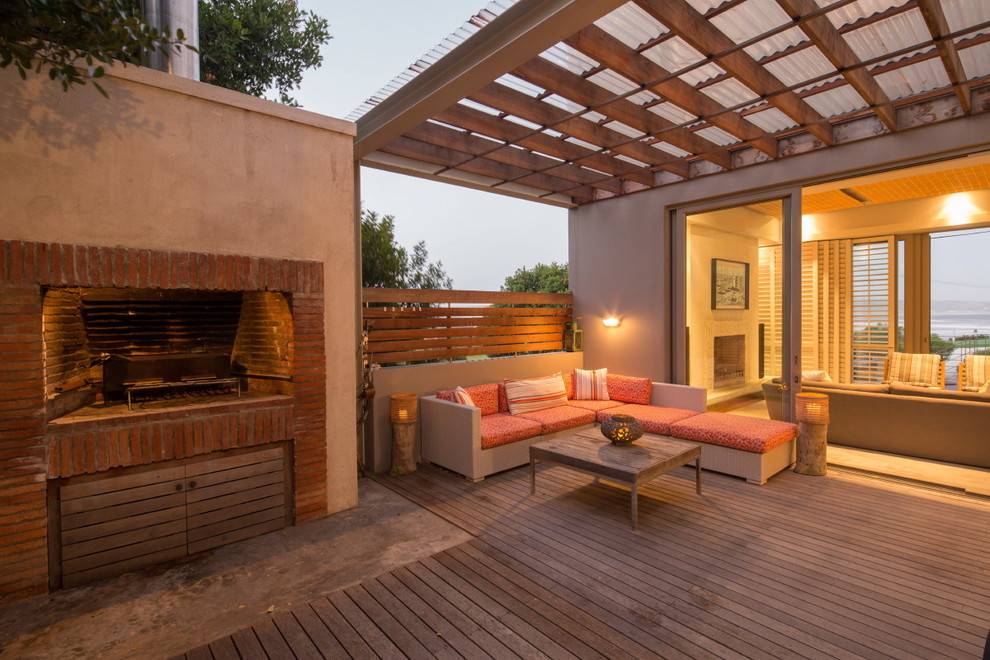

Для террасы, беседки

Терраса, накрытая поликарбонатом, обычно располагается спереди либо сбоку от дома, а также в отдельно стоящей конструкции. Построить такое сооружение допустимо, даже если на площадке под крышей планируется разместить не только стол и стулья, но и мангал, барбекю. Если крыша тонированная, под ней не жарко солнечным летом, а во время дождя можно наблюдать за его стекающими каплями. Террасу делают открытой, частично либо полностью защищенной стенками.

Такие очень красивые варианты конструкции в последнее время стали особенно популярны в оформлении придомовой территории.

Павильоны для курения

Конструкции с навесом, предназначенные для курильщиков, стали популярны после запрета курения в большинстве общественных мест – на остановках транспорта, детских площадках, вблизи образовательных учреждений и др. Теперь павильоны для курения сооружают все крупные учреждения – банки, торговые объекты, органы управления и прочие. В частном доме наличие подобных конструкций обосновано, когда в семье есть дети, а курит больше, чем один взрослый. «Курилка» имеет вид простого односкатного, круглого или пологого навеса, реже – оформляется забором, прозрачными стенками, внутри устанавливаются лавочки и пепельницы на подставках.

Экономичный навес для курения, рассчитанный на несколько человек.

Какая толщина поликарбоната должна быть для навеса или теплицы

В строительных работах может применяться сотовый или монолитный поликарбонат, которые различаются между собой по толщине. Этот прочный пластик-полимер отличается практичностью, прочностью и морозостойкостью. Но прежде чем приобрести этот материал для проведения работ, следует знать какая толщина поликарбоната должна быть для навеса или теплицы.

Толщина сотового поликарбоната

Изготавливается сотовый поликарбонат листами, имеющими ячеистую структуру. Этот полимерный материал насчитывает два слоя, связанных между собой. Их вид можно сравнить с сотами, размеры которых могут быть различными. От объема сот напрямую зависит теплопроводность. Отдав предпочтение этому материалу, вы значительно сэкономите на обогреве. Сотовый может использоваться для производства козырьков, парников, конструкций для размещения рекламы, прозрачных покрытий домов, кровли, а также остекления разнообразных поверхностей, барьеров магистралей и высотных фонарей, как показано на фото. Удобство данного материала в его безопасности, так как при разбивании не образуется осколков с острыми гранями, чего нельзя сказать, к примеру, о стекле. Также панели из сотового поликарбоната морозоустойчивы и отлично переносят нагрев, а также нагрузки от ветра и снега. Такие панели являются отличным теплоизолятором, пропускают свет и очень слабо горят, что также является немаловажным фактором;

Монолитный материал отличается высокой прочностью и в сравнении с сотовым не имеет пустот. Его ширина может составлять от 0,75 до 4 мм, но под заказ можно получить материал толщиной до 10 мм. Этот материал, имеющий защиту с двух сторон и структуру из нескольких слоев, отлично подходит для отделки фасадов зданий, монтажа перегородок в помещениях, транспортных остановок. Причем надежность конструкции напрямую зависит от параметров материала.

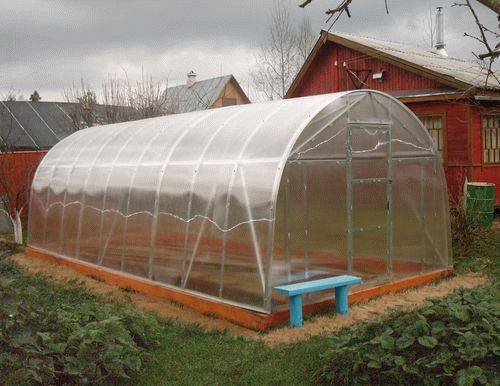

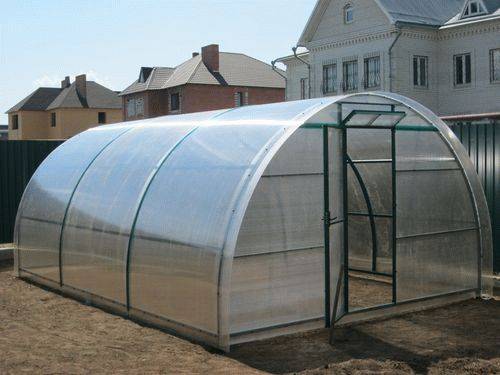

Для теплиц

К преимуществам данного материала можно отнести его гибкость, что немаловажно при обустройстве теплиц и изготовления беседок:

При покупке данного материала особое внимание стоит уделить его толщине. Для теплиц, беседок и парников, к примеру, подойдет толщина поликарбоната для теплицы в 3, 3,5 и 4 мм;
Остановив выбор на материале в 4 мм, вы сможете быть уверенны, что в такой теплице всегда будет сохраняться отличная среда, идеально подходящая для различных растений;

  • Листы поликарбоната толщиной в 4 мм, отличаются прекрасной устойчивостью к различным переменам погодных условий, к ударам, излучению ультрафиолета и они отличаются отличным качеством, как показано на фото;
  • Несмотря на то, что расценки на материал толщиной в 4 мм несколько выше, чем аналогичных в 3 или 3,5 мм, их время эксплуатации значительно больше, а, следовательно, окупаемость не заставит себя ждать.

Для навесов

На садовом участке или производственной площадке никак не обойтись без навеса. Его форма может быть различной, но на какой бы из них вы не остановились, крыша в любом случае будет основной его деталью. После монтажа конструкции, стоит обязательно покрыть навес сотовым материалом, подобрав подходящий размер материала, напрямую зависящий от предполагаемой нагрузки, как показано на фото.

Поликарбонат 4 мм отлично подойдет для возведения теплицы, а также обустройства выставочных стендов и арочных или галерейных конструкций, 6-8 мм – для козырьков и автомобильных навесов. Используя поликарбонат на своем дачном участке, вы можете быть уверенны, что будете отлично защищены и от жгучего солнца в летний день и от дождя во время непогоды. Ваш «железный конь» также будет вам благодарен, если вы смонтируете из этого материала автомобильный навес. Такая конструкция гарантирует отсутствие зимой перепада температур, который может негативно сказаться на автомобиле.

Если конструкция в последующем будет подвергаться сильным погодным нагрузкам в виде снега или ветра, то в этом случае подойдет поликарбонат 8 мм. Толщина поликарбоната для навеса в 10 мм применяется лишь в случаях очень сильных внешних нагрузок.

Популярнейшими являются листы 4 мм, которые широко используются для покрытия навесов и щитов рекламы.

Подведем итоги

Ознакомившись со всеми нюансами подбора такого материала, как поликарбонат, вы избежите трудностей при приобретении строительного материала. Если в ходе проведения работ возникнут проблемы, которые могут быть связаны с изогнутостью крыши, то в этом случае лучше всего обратиться за помощью к специалистам. Правильно выбранный по качеству и толщине материал, квалифицированная помощь специалистов гарантируют качество работ и прекрасный результат изготавливаемой конструкции. Мир этого материала достаточно широк, но прислушавшись к нашим советам, вы без труда будете в нем ориентироваться.

Выбор поликарбоната для навеса

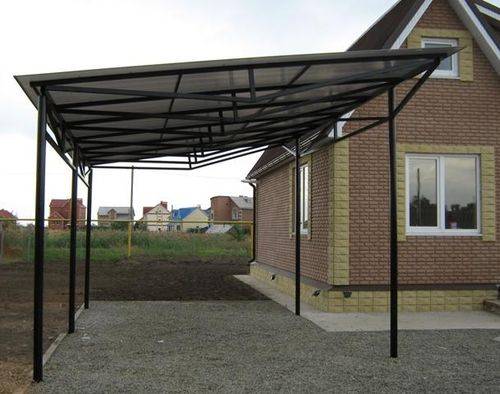

Конструкцию навеса из поликарбоната, пристроенного к дому, можно установить на опорные стойки из следующих материалов:

  1. Бревно.
  2. Брус.
  3. Профильная труба.
  4. Кирпичные столбики.

Сборка каркаса выполняется с использованием профиля и бруса. Материалы, применяемые в качестве покрытия, довольно разнообразны. Придать конструкции необходимый внешний вид позволяет именно кровля.

Она может быть сделана из следующих видов материалов:

  • металлочерепица;
  • поликарбонат;
  • пластиковый шифер;
  • профнастил;
  • асбестоцементный шифер;
  • медные листы.

Если обратить внимание на поликарбонат, т. е

его эстетическую составляющую, то листы могут быть не только прозрачными, но и цветными. Козырьки и навесы из этих материалов всегда имеют эффектный внешний вид.

К примеру, если цвет панели будет красным или оранжевым, то оттенок предметов будет соответствующим. Если в стилистику сооружения вписывается пластик, схожий с силикатным стеклом, то применяется монолитный поликарбонат различных оттенков.

Уникальные свойства поликарбоната

Для ячеистого или монолитного поликарбоната характерны свои преимущества. Выбирать ту или иную разновидность материала необходимо в зависимости от тех требований, которые предъявляются к сооружению. Поликарбонат сплошного типа имеет невероятную светопропускную способность, которая достигает 90%.

Уникальные свойства поликарбоната дают возможность создавать навесы практически любой формы

Светопрозрачные качества сотовых образцов несколько меньше, но этот вид материала способен превосходно рассеивать свет и создавать преграду ультрафиолетовому излучению.

Ниже перечислены свойства, благодаря которым сотовый поликарбонат широко применяется для изготовления навесов:

  • высокая светопропускная способность и защита от ультрафиолетовых лучей;
  • стойкость к колебаниям температур с учетом возможности эксплуатации при температуре от -40 до +55 °С;
  • легкость обработки материала с помощью режущих инструментов, что обеспечивает простоту раскроя;
  • гибкость, позволяющая придавать материалу различную форму без ухудшения каких-либо характеристик;
  • устойчивость перед сильными ветровыми и снеговыми нагрузками;
  • легкий вес, позволяющий пользоваться материалом без применения специальных механизмов (поликарбонат легче стекла, похожего по размеру, в 15 раз);
  • легкость в уходе, отсутствие необходимости в дополнительной обработке материала, возможность быстрого очищения поликарбоната;
  • устойчивость к механическим воздействиям, ударопрочность, отсутствие осколков при разрыве;
  • устойчивость к химическим и атмосферным воздействиям;
  • долговечность, обеспечивающая материалу сохранность своих свойств в течение всего периода эксплуатации, который составляет 10–11 лет;
  • пожаробезопасность и трудновоспламеняемость материала, самозатухаемость при устранении источника огня;
  • повышенная прочность слоев материала, которые соединены между собой под разным углом с помощью перегородок жесткости.

Благодаря ряду свойств поликарбонат считается востребованным материалом, используемым для изготовления навесов. Он превосходит по своим эксплуатационным качествам металл и стекло, не уступает им в прочности. Продольные ребра жесткости сотового поликарбоната обеспечивают повышенную прочность материала.

Какая толщина поликарбоната подходит для навесов

Структура поликарбоната оказывает большое влияние на его характеристики. К примеру, ячеистые панели являются пустотелыми, они обладают меньшим удельным весом, чем сплошные листы. Их стоимость является более низкой. Среди параметров, которые учитываются при выборе материала, отмечаются следующие:

  • геометрическая форма;
  • декоративные свойства;
  • назначение.

Навес для дома рекомендуется изготавливать из поликарбоната, толщина которого составляет 4 мм и более. Большое значение при выборе уделяется эксплуатационным свойствам разных видов панелей.

Монолитный поликарбонат обладает толщиной в пределах 4–12 мм.

Если в процессе работ планируется применять панели, имеющие сотовую структуру, то необходимо учесть следующее:

  1. Панель толщиной 10 мм применяется для создания навесов в природных условиях, которые близки к экстремальным.
  2. Поликарбонатом толщиной 6–8 мм можно покрывать сооружения, площадь которых является значительной (к примеру, бассейны или места для парковки).
  3. Панели толщиной 4 мм используются для создания навесов не слишком больших размеров, имеющих закругление (теплицы либо козырьки).

Правила и особенности при покупке поликарбоната

Поликарбонат только на первый взгляд кажется одинаковым. Немногие, в том числе и его продавцы, знают отличия множества его марок.

Существует разница по его толщине, в зависимости от целевого назначения полимера

Оптимальным является расчет прочности индивидуально, в каждом конкретном случае, обращая внимание на нагрузку снега или ветра. Для навесов и рекламных макетов подойдет толщина в 4 мм, для козырьков, теплиц и крыш подойдут значения от 8 до 10 мм, если же кровля располагается над большими пролетами сооружений, требуется максимальная прочность в 16 мм

Учитывая современные возможности при производстве поликарбоната, выбор цветового решения также является значимым в зависимости от будущего применения, выгодно оттеняя и создавая прохладу или не меняя светопрохождения в закрываемом навесом пространстве.

Также важно обращать внимание на сертифицированную торговую марку, так как при производстве поликарбоната на его будущие характеристики непосредственно влияет качество сырья и технологический процесс, в конечном итоге сказываясь на цене. Не следует забывать и про условия хранения и транспортировки, также воздействующие на прочность будущей кровли

Не следует забывать и про условия хранения и транспортировки, также воздействующие на прочность будущей кровли.

При соблюдении основных моментов и правильном выборе материала можно обеспечить прочность навеса и удобство его эксплуатации без дополнительных вложений и возникновения неприятных моментов.

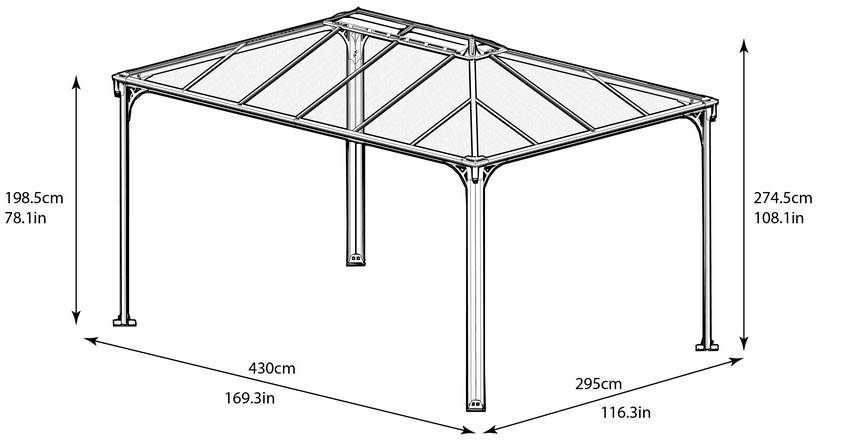

Как правильно определить размеры конструкции, и разработать чертёж

В первую очередь, как и в строительстве любого объекта, необходимо продумать и создать проект будущего сооружения. Для того чтобы создать качественный чертёж, нужно:

  • выбрать место, где будет устанавливаться навес;
  • измерить площадь, и просчитать каркас;
  • определиться, из какого материала будет сооружён скелет: из дерева или металла;
  • выбрать тип поликарбоната;
  • составить чертёж.

В открытых источниках можно найти огромное количество готовых проектов

Учёт продольного и поперечного шага конструкции — немаловажный момент создания подробного чертежа. Продольные несущие опоры должны иметь шаг не больше 70 см, а поперечные рассчитываются в зависимости от того, какую толщину имеет лист поликарбоната. Для материала толщиной в 8–18 мм шаг делается не более 1 м. Если лист поликарбоната имеет толщину до 8 мм, то шаг уменьшается до 70 см.

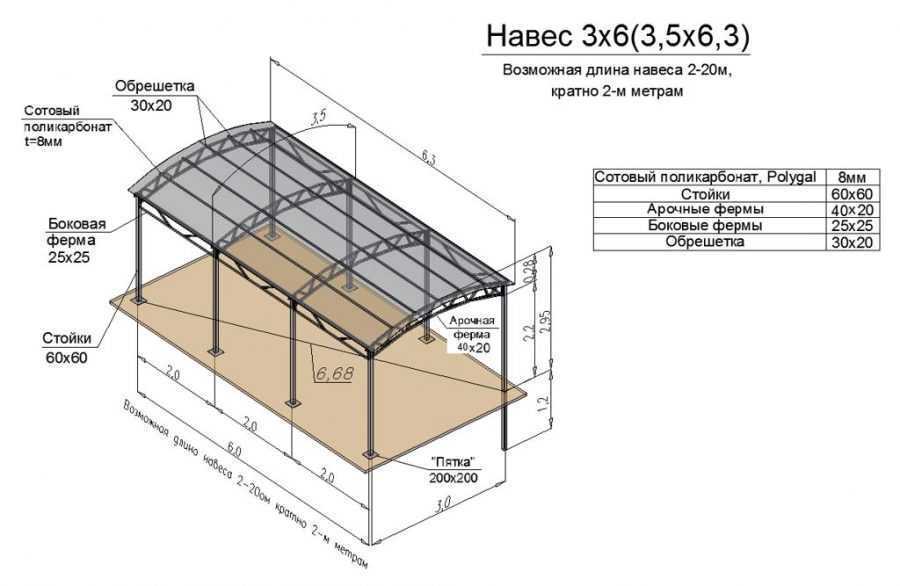

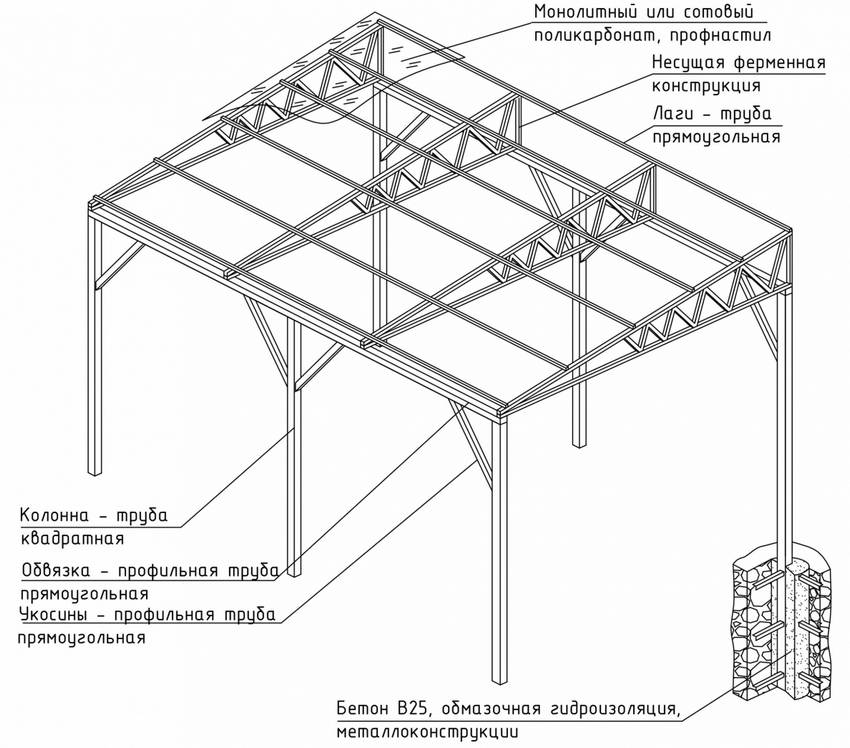

Устройство навеса

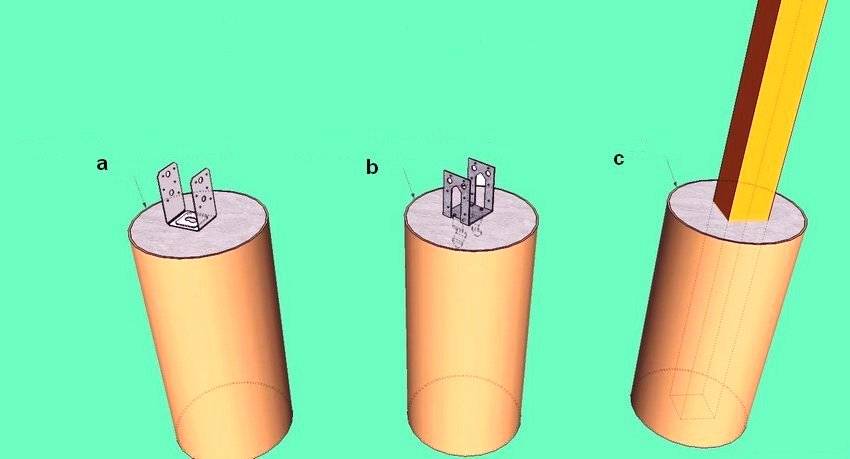

Конструкцию желательно устанавливать на свои опорные столбики, особенно если речь идет не о козырьке над крыльцом, а об автомобильном навесе, патио и так далее. Кровля формируется разными способами. Если прогон ската составляет не более 4,5 м, то сооружается самый простой вариант: верхняя обвязка, мауэрлат, если речь идет о деревянном брусе, и стропильные ноги, укладываемые под углом. Однако для односкатного навеса большой площади и в условиях повышенной снежной нагрузки, такого простого устройства недостаточно.

В этом случае элементом односкатной крыши выступает ферма. По виду она напоминает равносторонний треугольник с центральным подпорным элементом – высота треугольник. Для изготовления используется профильная труба сечением 20*20 мм или пруток диаметром в 10–12 мм. С последним работать своими руками проще, так как его не нужно резать под углом, как трубу.

Число ферм зависит от длины ската, ширины листа поликарбоната – стыкуют листы по перекладинам каркаса, и от величины снеговой нагрузки. Минимум при длине в 6 м, например – это 3: по краям и в центре.

Если навес закрепляется к стене, фермы обычно имеют форму прямоугольного треугольника с распорками внутри под углом в 20–25 градусов.

Предпочтительнее сварка, но возможен и монтаж на кронштейны.

Сооружение навеса

Для конструкции понадобится бетонирование опорных стоек. Фермы имеет смысл подготавливать своими руками, пока бетон набирает прочности.

  1. По угловым точкам площадки выкапывают ямы глубиной до 1 м. Для стоек используется труба сечением 25*25 мм.
  2. Опоры устанавливают в ямы, засыпают щебнем и бетонируют. Высота стоек разная, с учетом наклона ската.
  3. Трубы верхней обвязки приваривают к вершинам стоек.
  4. Фермы свариваются на земле. В готовом виде элемент поднимается и приваривается к продольным трубам. Между фермами устанавливают продольные перемычки с дистанцией в 50 см.
  5. Все швы проверяют и зачищают. Поверхность каркаса грунтуют и окрашивают. На фото – готовый каркас.
  6. Листы поликарбоната подрезают, если есть необходимость, торцы проклеивают профилированным скотчем.
  7. Укладывают поликарбонат от нижнего левого или правого угла ската. В качестве крепежа используют термошайбы. Отверстия под них высверливают заранее, размером больше на 2–3 мм, чем диаметр шайбы.
  8. На стыках поликарбонат закрепляют специальным соединительным профилем. Сначала на каркас крепят нижняя часть профиля – саморезами по металлу, укладывают листы поликарбоната, и затем фиксируют верхней частью профиля.

В дополнительном окрашивании или декорировании конструкция не нуждается.
