Свойства и характеристики нержавейки для отопления: гофры, гофротрубы, гофрированной трубы

Применение гофрированной трубы

Сравнение гофрированной и обычной трубы

Главным критерием выбора гофры из нержавейки для отопления является ее качество и свойства исходного материала изготовления. Не допускается наличие внешних признаков деформации, заломов или следов коррозии. Но более сложным является проверка качества сварки – от него зависит долговечность эксплуатации. В среднем при соблюдении правил монтажа гофрированная труба из нержавейки для отопления может прослужить до 20 лет.

Также рекомендуется ознакомиться с сертификатами соответствия, которые должны быть у продавцов. Их наличие подтвердит качество и производителя. Дополнительные критерии определяются типом гофры:

  • С номерованной длиной. Фитинги должны быть в полной комплектации;
  • С произвольной протяженностью. Нужно проверять качество отреза. Края трубы не могут быть повреждены.

Каждая гофротруба из нержавейки для отопления имеет определенный диаметр. Он имеет стандартный размер, чтобы на конкретном участке магистрали не возникало дополнительное гидравлическое сопротивление. Для расчета объема теплоносителя, который может вместить труба из нержавейки для отопления в 1 м.п. можно воспользоваться данными из таблицы.

Внутренний диаметр, ммОбъем, л./м.п.Площадь (м²) 1 м.п.
150,2190,0646
200,4470,095
250,710,12
320,9820,15

Область применения гофры трубы нержавейки для отопления разнообразна. Помимо сложных участков магистрали она может устанавливаться и в других элементах отопления.

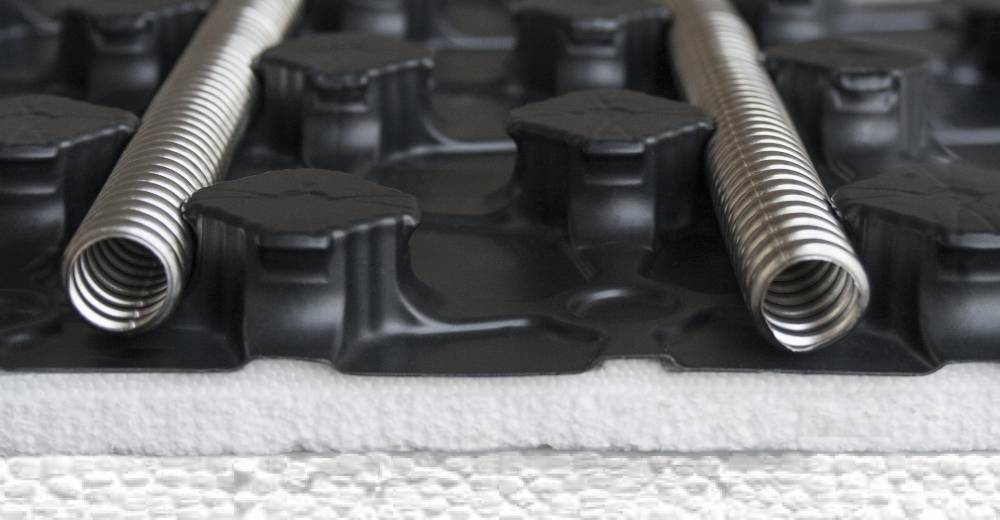

Теплые полы из нержавейки

Теплый водяной пол из гофрированной нержавейки

Главным свойством нержавеющей стали является высокий показатель сопротивления коррозии. Учитывая гибкость, большой температурный режим и показатели максимального давления чаще всего гофрированную трубу из нержавейки для отопления используют для организации теплого пола.

Преимуществом такой схемы является высокий показатель теплопроводности трубы. Она способна равномерно прогреть бетонную поверхность 10 см. стяжки. Для установки лучше всего использовать специальные маты с направляющими выемками.

Основные правила монтажа:

  • Расстояние между витками, при котором достигается максимальная эффективность – 20 см;
  • Не допускается перекручивание гофротрубы из нержавейки для отопления на отдельных участках. Таким образом возникает поверхностное натяжение, которое может привести к повреждению;
  • Не рекомендуется монтаж с помощью дополнительных полимерных кожухов. Они не увеличат прочность, но приведут к уменьшению теплоотдачи.

Порезку трубы из нержавейки для отопления можно делать с помощью «болгарки». Для этого нужно зафиксировать изделие с помощью струбцин или слесарных тисков.

Подвод к отопительным приборам гофрированной трубой

Подключение радиатора к системе отопления с помощью гофрированной трубы

Благодаря своей гибкости труба-гофра из нержавейки для отопления также может применяться для подключения радиаторов. С ее помощью можно минимизировать трудоемкость монтажа и уменьшить протяженность всей магистрали.

Одним из недостатков такого подключения является сложность изготовления узла байпаса. Установка запорной арматуры будет проблематично.

В отличие от системы теплого пола гофрированную нержавейку перед установкой в отопление нужно тщательно заизолировать. Большие тепловые потери снизят эффективность работы и приведут к неравномерному распределению тепловой энергии по всему дому.

Технология монтажа заключается в соблюдении следующих этапов:

С помощью болгарки или специального трубореза отрезается гофрированная труба из нержавеющей стали для последующей установки в отопление;

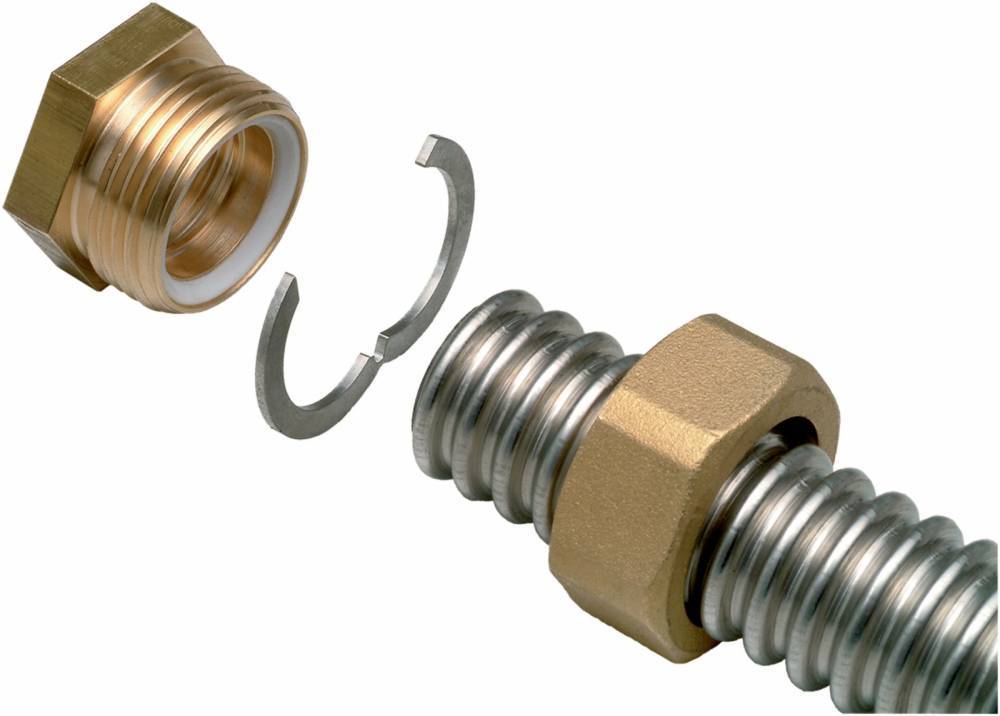

Установка ранее подобранного фитинга. Для фиксации с поверхностью необходимо затянуть гайку

Важно контролировать усилие – возможно повреждение или деформация трубы;
После окончательного монтажа проверяется герметичность узла.

Для выбора качественной гофротрубы из нержавейки для системы отопления рекомендуется приобретать изделия от проверенных производителей. В настоящее время ими являются Kofulso, Lavita и EasyFlex. Средняя стоимость их продукции составляет от 160 до 270 руб./м.п.

В видеоматериале показано сравнение гофрированной металлической трубы с ее аналогами:

Почему гофра хороший вариант для отопления?

Гофра из нержавейки стала применяться для устройства отопительных систем не так давно, но уже снискала популярность за счёт своих уникальных технических и эксплуатационных характеристик.

Достоинства и недостатки:

К плюсам можно смело отнести:

широкого диапазона рабочих температур. Гофротрубы без потерь своих первоначальных свойств могут эксплуатироваться с температурой теплоносителя в диапазоне -50ºС до +110ºС;
стойкости к сильным скачкам давления внутри сети. Нержавеющие изделия имеют большой запас прочности по давлению, так как способны выдерживать до 50 Бар. В системах отопления при максимальной температуре циркулирующего вещества +110ºС уровень давления обычно не превышает 15 Бар;
высокой эластичности. Трубы легко гнутся без применения специальных инструментов. Им можно придавать любую форму (радиус изгиба равен 30 — 150 мм в зависимости от диаметра труб), что позволяет собирать разводку с минимальным количеством фитингов, снижая таким образом общую стоимость системы обогрева;
необычайно высокой стойкости к коррозии. Гофротруба не разрушается под воздействием влаги, её внутренние стенки не подвержены образованию известковых наростов, снижающих пропускную способность трубопроводов;
долговечности. Срок службы гофрированных труб из нержавейки практически не ограниченный, на длительность эксплуатационного ресурса отопительной системы может повлиять только нарушение целостности фитингов, срок службы которых не превышает 30 лет;
гладкой внутренней поверхности стен. Гофрированные трубы изнутри имеют гладкую поверхность, создающую минимальное сопротивление движению теплоносителя и обеспечивающие бесшумность;
ремонтопригодности

При необходимости можно легко заменить только участок гофротрубы или прибор, вышедший из строя;
способности компенсировать линейное расширение за счёт рифлёной структуры, что особенно важно при устройстве «теплого пола»;
морозоустойчивости. Гофра из нержавейки не боится разморозки, если в ней застывает вода, то труба просто расширяется, и в дальнейшем её можно отогреть паяльной лампой.

Как и у любых других изделий, у гибкой трубы для отопления имеются некоторые недостатки:

  • низкая ударопрочность. При монтаже участков отопительной системы в местах, где существует опасность механического повреждения, рекомендуется защищать гофротрубу из нержавейки металлическим или полимерным коробом;
  • сложный уход. Очищать гофру от пыли несколько сложнее, чем трубы с гладкой поверхностью. При уборке придётся пользоваться щёткой, а лучше всего сразу закрыть гофрированные конструкции защитным кожухом или экраном;
  • специфичный внешний облик. Гофрированную поверхность изделий многие не считают достаточно эстетичной, но если использовать скрытый способ монтажа, то данный недостаток становится несущественным;
  • невозможность бетонирования внутри стены. Для присоединения к отопительным приборам используются специальные фитинги, к которым должен быть обеспечен свободный доступ для ревизии и техобслуживания;
  • высокая электропроводность, поэтому необходимо устройство заземления и установка диэлектрических прокладок.

Требования к установке дымоотводных каналов

При установке гибких дымоходов необходимо соблюдать некоторые важные требования, которые обеспечат надежную и эффективную работу канала. Среди них выделяют:

  • выполнение крепления с помощью адаптера;
  • соответствие диаметра дымоотводного канала сечению выходного отверстия конкретного отопительного прибора;
  • помещение гофрированной трубы в пожаробезопасный футляр при переходе сквозь межэтажное перекрытие;
  • обеспечение двойной толщины стенок наружного защитного кожуха с целью обеспечения сохранности конструкции при возможном повреждении внешнего слоя;
  • герметичное крепление гофротрубы к отопительной системе, не допуская утечек газов;
  • длина участка канала от нижней части патрубка к горизонтальному отрезку гибкого дымохода не меньше 50 см;
  • обеспечение радиуса закругления монтажа гофрированной трубы не меньше ее диаметра;
  • расстояние от стены либо потолка к соединительной трубе не меньше 50 мм в случае их выполнения из негорючего материала;
  • в случае выполнения стены из другого материала это расстояние должно быть не меньше 250 мм;
  • обеспечение вертикального подсоединения к котлу;
  • суммарная длина установленных горизонтальных участков — не более трех метров;
  • установка гибкого дымохода с уклоном к газовому оборудованию больше 0,01 градуса.

Все материалы, которые используются для крепления трубы и соприкасаются с ней, должны быть негорючими

Характеристика гофрированных труб

Гофрированная нержавеющая труба имеет вид волнообразного пустотелого тела с частым расположением ребер жесткости. Гофра создается промышленным методом путем частого сгибания трубы. Ребра обладают большим запасом жесткости. Поэтому гофру можно гнуть и растягивать, что расширяет сферу эксплуатации.

В большинстве случаев гофротруба делается из нержавеющей стали с большим содержанием хрома и никеля. Эти компоненты-присадки минимизируют контакт металла с водой или воздухом. Поэтому гофротруба из нержавейки не покрывается ржавчиной в течение многих лет.

Изделия из обычной стали (без добавления антикоррозийных компонентов) встречаются достаточно редко. Связано это с техническими особенностями эксплуатации гофротруб: при изгибе ребра жесткости создают небольшие лакуны, углубления, ямки, в которых может накапливаться жидкость. При длительном контакте металла с водой может образовываться коррозия, что может привести к постепенному разрушению гофротруб.

Виды

По методу обработки различают отожженные или неотожженные гофротрубы:

  • Неотожженные используются достаточно редко, поскольку они обладают пониженной прочностью и пластичностью.
  • Тогда как отожженные детали не гнутся, выдерживают высокое давление, не деформируются при изгибе.

История

Гофрированная нержавеющая труба была изобретена в Японии почти 50 лет назад. Первое время изобретение не пользовалось успехом, однако через некоторое время его заприметили инженеры из Южной Кореи и Германии. Поначалу было неизвестно о том, могут ли новые детали выдерживать высокие нагрузки. Поэтому была проведена серия испытаний, целью которых было определить реальную прочность.

Результаты оказались такими:

  • Оказалось, что гофротруба из нержавеющей стали превосходит по прочности обычную листовую сталь, полипропилен, металлопластик.
  • Установлено, что при изгибе или растягивании все основные физические свойства остаются практически без изменений (простой пример: прочность при сильном изгибе снижается лишь на 2-5%).
  • Также было установлено, что изобретение хорошо переносит неблагоприятные условия окружающей среды (низкие температуры, дождь, засуха).

Сегодня производством гофротруб занимается большое количество частных компаний. Производители есть в Японии, Южной Корее, США, Австралии, Китае, Германии, Франции.

Российские инженеры отдают предпочтение товарам южнокорейской компании Kofulso (название фирмы даже стало нарицательным). Все детали делаются из стали с большим содержанием хрома, что минимизирует риск образования ржавчины.

Критерии выбора коммуникаций и комплектующих

Труба нержавейка гофрированная для систем отопления подбирается, исходя в первую очередь из диаметра коммуникаций, который заложен в плане. При правильно подобранных значениях этого параметра можно получить эффективную систему с высокой пропускной способностью. Следует учесть, что сечение труб должно соотноситься с мощностью оборудования.

Дополнительно обращается внимание на марку стали

Важно учитывать технологию изготовления изделий. Например, встречаются гибкие коммуникации из отожженной и неотожженной стали. Разница между ними заключается в условиях эксплуатации

Например, отожженные трубы хороши для монтажа отопительных систем. В качестве соединительных элементов рекомендуется использовать латунные фитинги

Разница между ними заключается в условиях эксплуатации. Например, отожженные трубы хороши для монтажа отопительных систем. В качестве соединительных элементов рекомендуется использовать латунные фитинги

Например, встречаются гибкие коммуникации из отожженной и неотожженной стали. Разница между ними заключается в условиях эксплуатации. Например, отожженные трубы хороши для монтажа отопительных систем. В качестве соединительных элементов рекомендуется использовать латунные фитинги.

Обзор производителей и стоимость изделий

Можно выделить несколько популярных марок, в числе которых Neptun. В ассортименте продукции предлагаются отожженные и неотожженные изделия, а также широкий выбор фитингов. Если рассматривается гофрированная труба для систем отопления, то цена будет зависеть от ее сечения. Например, изделие с наименьшим диаметром 15 мм стоит в среднем 110 руб./м.

В качестве альтернативы можно выбрать изделия марки Lavita. Стоимость коммуникаций диаметром 8 мм будет выше – 150 руб./м, что обусловлено маркой стали. В ассортименте этого производителя также можно найти фитинги под любые требования.

Рекомендации специалистов

На ценообразование гибких изделий одновременно влияет три фактора: марка стали, сечение изделия, способ изготовления. Если труба небольшого диаметра одного производителя стоит меньше, значит, при ее изготовлении использовалась иная марка стали

Поэтому на эти параметры следует обращать внимание в первую очередь

Соответственно, данный вид коммуникаций является предпочтительным, в особенности, если речь идет о монтаже отопительной системы. Так как при этом будут оказываться существенные нагрузки по двум направлениям: температура и давление.

Важные характеристики труб для теплых полов

Сейчас среди строительных материалов существует масса вариантов использования различных технологий и приспособлений для монтажа системы подогрева полов, которая будет работать на воде. Несмотря на то, что этот метод подогрева несколько сложнее в монтаже, чем с использованием электрических нагревателей, он все равно используется и считается довольно популярным. Одним из главных элементов всей этой системы является труба, по которой и будет течь теплоноситель. Она должна обладать определенными характеристиками, чтобы подогрев работал эффективно и правильно.

Гофрированные труба из нержавеющей стали

Укладка гофрированной трубы для теплого пола

При выборе трубы для воды учитываются следующие факторы:

  • основные эксплуатационные характеристики – при каких условиях может использоваться данный тип трубы;
  • особенности произведения монтажа;
  • показатели теплопроводности;
  • длительность эксплуатационного срока;
  • стоимость трубы;
  • гибкость, так как во время укладки теплых полов трубу придется многократно изгибать;
  • защищенность от проникновения кислорода, так как этот элемент становится основной причиной образования ржавчины внутри изделия;
  • производитель материала и его репутация.

Использование гофрированных труб из нержавейки в системе отопления

Внутренние стенки трубы из гофрированной нержавейки гладкие

Трубы для системы подогрева полов могут быть изготовлены из различных материалов. Каждый вид обладает своими особенностями использования и эксплуатационными характеристиками.

Таблица. Виды труб для организации подогрева пола.

Вид материала, используемого при изготовленииКраткая характеристика

Медь

Это один из самых старых материалов, что использовался для оборудования системы отопления в домах. Медь отличается: — длительным периодом эксплуатации и высокой прочностью; — антибактериальными свойствами; — сопротивляемостью коррозии; — возможностью без ущерба для себя выдерживать критические перепады температур (от -100 до +250 градусов). Однако медные трубы стоят очень дорого, а также имеют определенные эксплуатационные ограничения. Они не могут использоваться при повышенной кислотности или жесткости воды. Такие условия сокращают эксплуатационный период труб в два раза.

Металлопластик

Очень популярные и качественные трубы, которые вполне могут составить конкуренцию медным. Достоинства таких труб: — более низкая цена; — длительный срок службы (минимум 50 лет); — они не ржавеют; — химически инертны; — легкие, но прочные; — гладкие, из-за чего изнутри на поверхности не формируются отложения. Основной недостаток – сложность соединения отдельных элементов. Некачественные соединения могут стать причиной затопления помещения и выхода системы подогрева из строя. Трубы из металлопластика могут выдерживать колебания температуры от -10 до +95 градусов.

Полипропилен

Трубы из данного материала имеют массу достоинств, но все же это – далеко не самый популярный материал. Плюсы использования: — экологическая безопасность; — долговечность; — дешевизна. Для монтажа теплого пола используются редко, так как неудобны в работе – имеют большой радиус изгиба. Также материал не может применяться при минусовых температурах – допускается использование только с +15 градусов.

Сшитый полиэтилен

Довольно прочный материал. Химически инертный. Не боится перепадов температур, не царапается и не трескается.

труба для теплого пола гофрированная

Также в продаже есть еще один вид труб для монтажа подогрева полов – это гофрированная труба, изготовленная из нержавеющей стали.

Устройство гофрированных труб

Гофрированная труба для дымохода создается из нержавеющей стали, выпущенная в формате многослойной фольги. Отдельные полоски соединяются посредством замкового метода и фиксируются при помощи пружины, также сделанной из нержавейки (прочитайте: «Какие трубы для дымохода из нержавейки лучше использовать – виды и преимущества»).

Такое устройство имеет массу достоинств – например, при необходимости готовую трубу можно выгибать на угол до 180 градусов или растягивать ее, увеличивая длину более чем в три раза относительно исходного значения. При этом очень важным фактором является то, что подобные манипуляции с трубой совершенно не влияют на ее целостность (если не выгибать ее слишком много раз, конечно).

Для достижения максимально возможной долговечности и увеличения надежности стальная гофрированная труба для дымохода обрабатывается со всех сторон специальным раствором, который увеличивает сопротивляемость большинству агрессивных веществ. Срок службы качественной трубы составляет не менее 20 лет.

Единственное, что потребуется сделать отдельно – установить утепление гофрированной трубы, необходимое для предотвращения нагрева внешней части дымохода. Чаще всего для этих целей используется рулонная базальтовая вата.

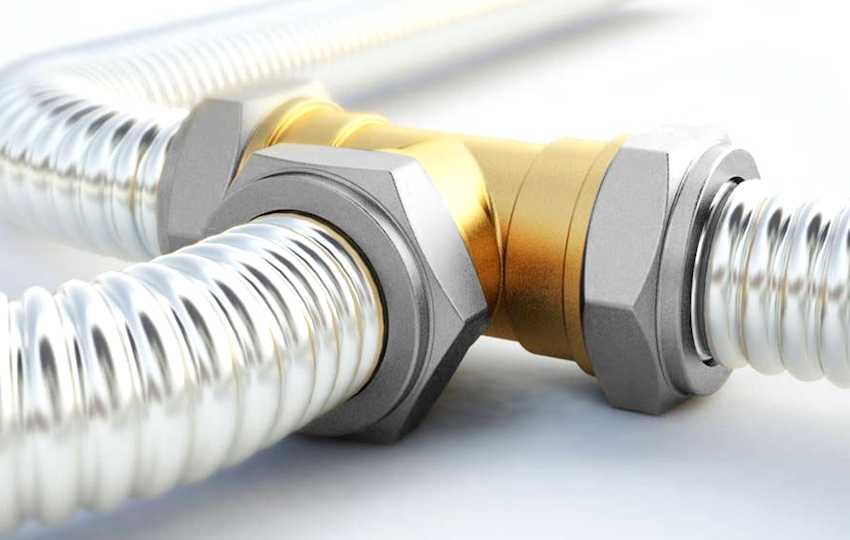

Разновидности соединительных фитингов с нержавейки

Фитинги с нержавейки разделяются по следующим типам изготовления:

  1. электросварные, содержащие нескольких частей;
  2. бесшовные – производятся на заводах методом литья и продаются цельными.

Помимо этого приварные и резьбовые соединительные элементы содержащие нержавеющую сталь разделяются по типу применения на:

  1. переходники, которые помогают произвести соединение с сечением разных размеров;
  2. отводы, что помогают изменить направление внутреннего потока;
  3. тройники используются для разветвления коммуникаций.

Стальные фитинги являются идеальным соединительным элементом для гофрированных изделий, они без проблем подключают их к арматуре и к другому оборудованию.

Важно, что соединительные металлические элементы отличаются гигиеничностью, они легко приводятся в порядок и не боятся никаких дезинфицирующих веществ, поэтому часто применяются в водопроводах школ, детский учебных учреждений, больниц и т.п. Видео 2

Видео 2.

Самозажимной фитинг Tiemme

Watch this video on YouTube

Они могут изменять движения потока жидкости или пара в водопроводе и по надобности сформировать несколько ответвлений от главной трубы.

К неоспоримым достоинствам данных соединительных элементов с нержавейки можно отнести:

  • многофункциональность и эстетичный внешний вид изделия. Благодаря таким характеристикам уже на протяжении многих лет эти детали используются в дизайнерских интерьерах самых известных архитекторов;
  • безопасность и надежность при полной экологичности;
  • долговечность, так как нержавейка отличается большим сроком службы, чем другие металлы, которые поддаются коррозии, что в итоге значительно уменьшает время их эксплуатации;
  • сплав отличается высокой прочностью и стойкостью к механическим повреждениям;
  • они не имеют зауженных сечений, поэтому не тормозят движение транспортируемой жидкости или газа.

Как” устранить возможные неисправности

Даже если сборка трубной сети выполнена мастером с многолетним опытом подобных работ, по окончании монтажа или в процессе эксплуатации могут возникнуть течи в узлах соединения.

При обнаружении протечки на участке подключения гофрированного рукава нужно сделать следующее:

  • Перекрыть подачу рабочей среды и стравить ее остатки из трубопровода (если по трубам течет вода, слить ее, если природный газ – зажечь одну из конфорок кухонной плиты).
  • Просушить и очистить внешнюю поверхность узла.
  • Если труба подключена сварным методом, запаять обнаруженное отверстие. Если опрессовочным – срезать и заменить фитинг. Если труба подключена при помощи обжимного фитинга, подтянуть гайку.
  • Включить подачу рабочей среды.
  • Если течь возобновилась, то для сварного соединения повторить все предыдущие операции, для обжимного – отключить подачу рабочей среды, стравить ее остатки, разобрать узел и перейти к следующему шагу.
  • Проверить состояние элементов узла под гайкой. Если край гофрированной трубы имеет заусенцы или другие повреждения, необходимо отрезать поврежденный участок. Если повреждено или отсутствует стопорное или уплотнительное кольцо – установить целую деталь.
  • Собрать узел заново, включить подачу рабочей среды.
  • Если избавиться от протечки не удалось, возможно, у фитинга сорвана резьба, в этом случае придется его полностью заменить.

Теперь рассмотрим монтаж внутреннего водопровода из гофрированной нержавеющей трубы. Водопровод из гофрированной нержавейки делается довольно-таки просто, как из металлопластиковых труб. Обо всех достоинствах данной трубы говорилось в отдельной статье в разделе о выборе труб, так что повторяться здесь нет смысла, приведу лишь сравнение монтажа гофрированной нержавеющей трубы и обычной.

Нюансы производства гофры

На современном рынке гофрированная труба для отопления представлена во многих компаниях из Южной Корее, России и иных государств. К примеру, южнокорейская компания Лавита выпускает товары для создания отопления, подвода холодной и горячей воды, газоснабжения. В продаже имеются трубы двух типов — HF и HFP. Во втором случае применяется ПЭ-оболочка, защищающая от негативных воздействий и позволяющая использовать гофротрубу при прокладке подземных коммуникаций. Не менее востребована продукция компаний Kofulso, Hydrosta, Meibes, Neptun и другие.

Процесс изготовления гофротрубы проходит в несколько этапов:

  1. Создание полосы из нержавейки и ее отправка на формовку.
  2. Придание цилиндрической формы.
  3. Соединение витков сваркой с последующей проверкой на герметичность. Для контроля применяется специальная лазерная установка.
  4. Прогрев до 1000 градусов Цельсия с последующим охлаждение до 200 градусов.
  5. Нарезка готового изделия на отрезки в 20-50 м с последующим скручиванием в бухту, задание маркировки и упаковка.

Процесс проходит в автоматическом режиме, что исключает ошибки из-за человеческого фактора. Производитель гарантирует качество продукции и определяет ориентировочный срок службы при соответствии требованиям условий эксплуатации.

Обзор производителей и стоимость

Существует несколько компаний, занимающихся изготовлением гофрированной продукции. Каждая предлагает свои уникальные технологии и инновации, еще больше развивая данную область. Ознакомимся с самыми популярными компаниями.

Лавита

Страной-производителем является Южная Корея.

Компания выпускает продукцию для:

  • газоснабжения;
  • горячего и холодного водоснабжения;
  • систем отопления и кондиционирования.

Выпускаемая продукция делится на 2 класса:

  1. HF. Визуально привлекательные и технически безопасные трубы. По показателю прочности их можно сравнить с металлом, в то же время они остаются гибкими.
  2. HFP. Это гибкие трубы, предполагающие защитную ПЭ-оболочку. Используются для подземной укладки коммуникаций или в тех случаях, когда изделия впоследствии будут обрабатываться цементом или известью. Кроме того, с их помощью можно реализовать подводку газа.

Особенность продукции заключается в том, что используются диэлектрические фитинги (вставки), в результате чего система не будет пропускать электрический ток. Для уплотнительных колец завод-изготовитель дает гарантию 30 лет.

Kofulso

Южнокорейский завод Kofulso — один из мировых лидеров по производству гофрированных труб. На территории России продукция используется не так давно, с ее помощью строятся и ремонтируются трубопроводы в производственных и жилых помещениях.

Изделия Kofulso имеют следующие достоинства:

  1. Длительный период службы. Для их изготовления используется высоколегированная нержавеющая сталь.
  2. Пластичность и жесткость. Гидравлические удары изделиям не страшны.
  3. Стойкость к микроорганизмам. В ходе эксплуатации на внутренних поверхностях не будет образовываться плесень или грибок.
  4. Эстетичность. Продукция легко впишется в интерьер.
  5. Доступность.

На данный момент купить трубы в Москве от завода Kofulso можно от 108 рублей за метр.

Цены на гофрированные трубы Kofulso

гофрированные трубы Kofulso

Hydrosta

Страна-изготовитель — Южная Корея. Выпускаемая продукция имеет высокое качество и стабильные технические характеристики. Гофрированные изделия производятся из стали марки SUS 304. Фитинги изготавливаются из латуни ЛС63.

В ходе производства может сохраняться чистый вид изделия, то есть без покрытия. Также выпускаются варианты с полимерной оплеткой различных цветов. Производитель указывает, что продукция способна прослужить не меньше 50 лет.

Преимущества продукции:

  1. Не страшна «разморозка». В зимнее время они отогреваются также просто, как изделия из стали.
  2. Не нужна очистка. Речь идет о трубопроводах для питьевой воды. Ими можно пользоваться сразу после монтажа.
  3. Легкость монтажа. Благодаря гибкости и малому весу трубопроводы прокладываются очень просто.
  4. Простая обработка. Если нужно порезать изделие, для этого подойдет обычный ручной труборез.

Труба 20 мм обойдется в 200 рублей за 1 метр.

Цены на гофрированные трубы Hydrosta

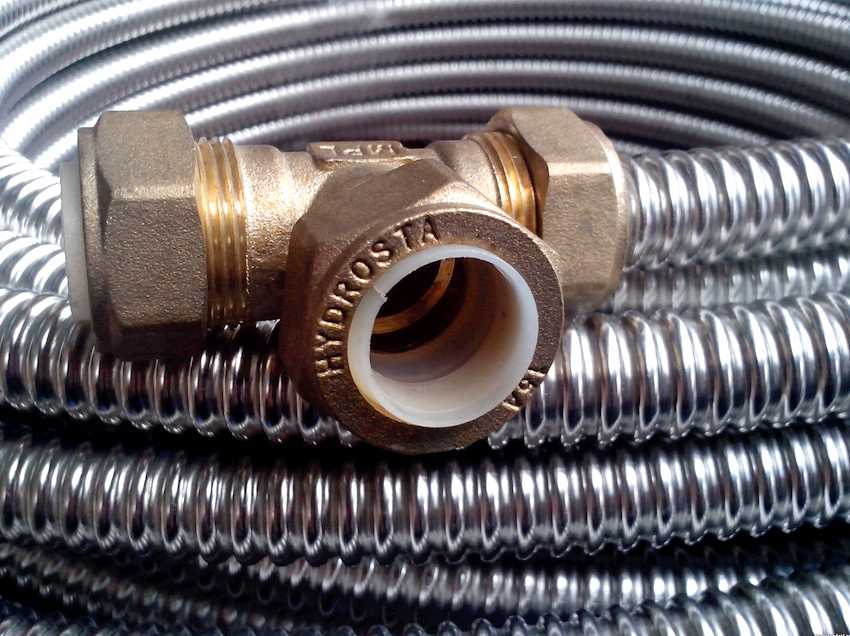

труба Hydrosta

Meibes

Основана компания была в Германии в далеком 1961 году. Выпускаемая продукция может иметь диаметр от 12 до 40 и выдерживает температуру до +200°C. Показатель рабочего давления варьируется от 4 до 16 бар.

Изделия этой фирмы широко востребованы, и с их помощью собираются гелиосистемы, системы отопления и питьевые трубопроводы. Ключевая особенность бренда — наличие соединения FixLock, что позволяет применять его многократно.

Стоимость — за 1 метр от 378 рублей.

Цены на гофрированные трубы Meibes

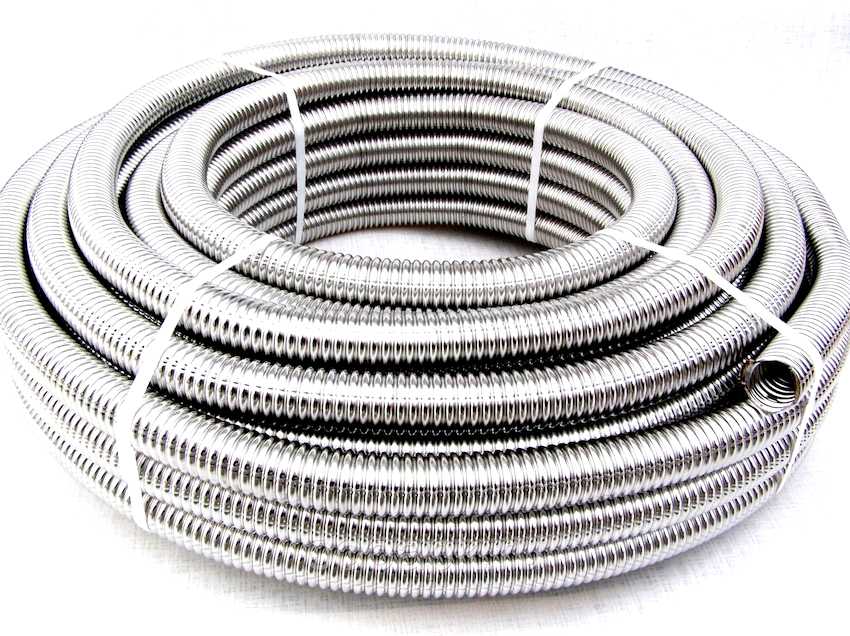

гофротруба Meibes

Neptun

Neptun IWS — Московская компания, выпускающая гофрированную продукцию из высоколегированной нержавеющей стали. С ее помощью обустраиваются инженерные коммуникации: система отопления, горячее или холодное водоснабжение, водяной теплый пол.

Нередко продукция применяется для прокладки электрических сетей, причем реализовано это может быть как в горизонтальной, так и вертикальной плоскости.

Выпускаемая продукция делится на 4 типа:

  1. Отожженные. Характеризуются высокой гибкостью, что дает возможность собирать системы со сложной конфигурацией.
  2. Неотожженные. Имеют больший показатель жесткости, поэтому подходят для прямых участков и протяженных магистралей. Распространяются в бухтах от 10 до 100 метров.
  3. Отожженные в желтой оболочке. Такие изделия подойдут для систем внутреннего газоснабжения. Также с их помощью подключается газовое оборудование.
  4. Отожженные в белой оболочке. Применимы для систем водоснабжения. Изделия легко гнуть, к тому же они отличаются эстетичным внешним видом.

Стоимость за 1 метр начинается с 270 рублей.

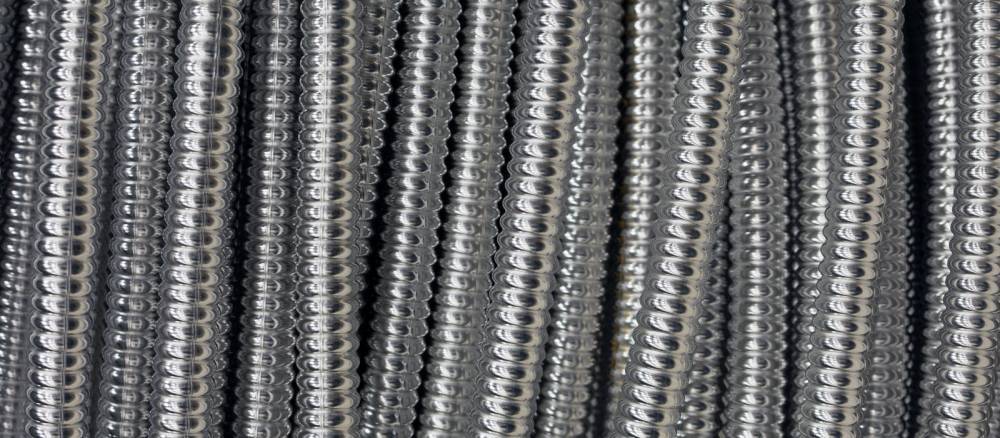

Гофрированная нержавеющая труба: история изобретения

Такое изобретение, как гофротруба из нержавеющей стали, появилось в конце ХХ века. Его авторы – японские ученые, которые искали оптимальный вариант для прокладки коммуникаций в условиях повышенной сейсмической активности на островах. Так появилось универсальное изделие, сочетающее в себе гибкие качества резины и прочность стали. Мировым экспертам понадобилось совсем немного времени, чтобы прийти к общему заключению, что гибкие металлические трубы имеют ряд преимуществ перед аналогами из холоднокатаной листовой стали, а также перед полипропиленовыми и металлопластиковыми трубами.

Гибкие нержавеющие трубы постепенно пришли на смену стальным и полипропиленовым конструкциям.

В связи с этим практически сразу после изобретения гофротруб началось их серийное производство в Германии, а затем в Южной Корее, которая в настоящее время является лидером в производстве гибких труб из нержавейки. К известным компаниям, занимающимся их изготовлением, относится корейская фирма «Kofulso». Вследствие популярности бренда металлическую гофру еще именуют как трубу кофулсо. Постепенно предприятия в разных странах начали специализироваться на производстве гофрированных изделий, а их применение стало повсеместным в монтаже инженерных сетей и других коммуникаций.

Характеристики гофрированной трубы из нержавеющей стали

Таким образом, гибкие нержавеющие трубы постепенно пришли на смену стальным и полипропиленовым конструкциям, а также коммуникациям из металлопластика, используемым в создании водопроводных, отопительных, вентиляционных и даже газовых систем. Прочность материала обеспечена тем, что в процессе производства применяется только нержавеющая сталь высокого качества с примесями никеля, хрома и углерода.

Интересно знать! Степень концентрации в сплаве дополнительных элементов, таких как никель, хром и углерод, вычисляется с предельной точностью. Это гарантирует прочность, долговечность гофрированной трубы и ее стойкость к коррозии.

Изготовленный материал должен соответствовать некоторому перечню характеристик, гарантирующих определенные стандарты качества продукции, в частности:

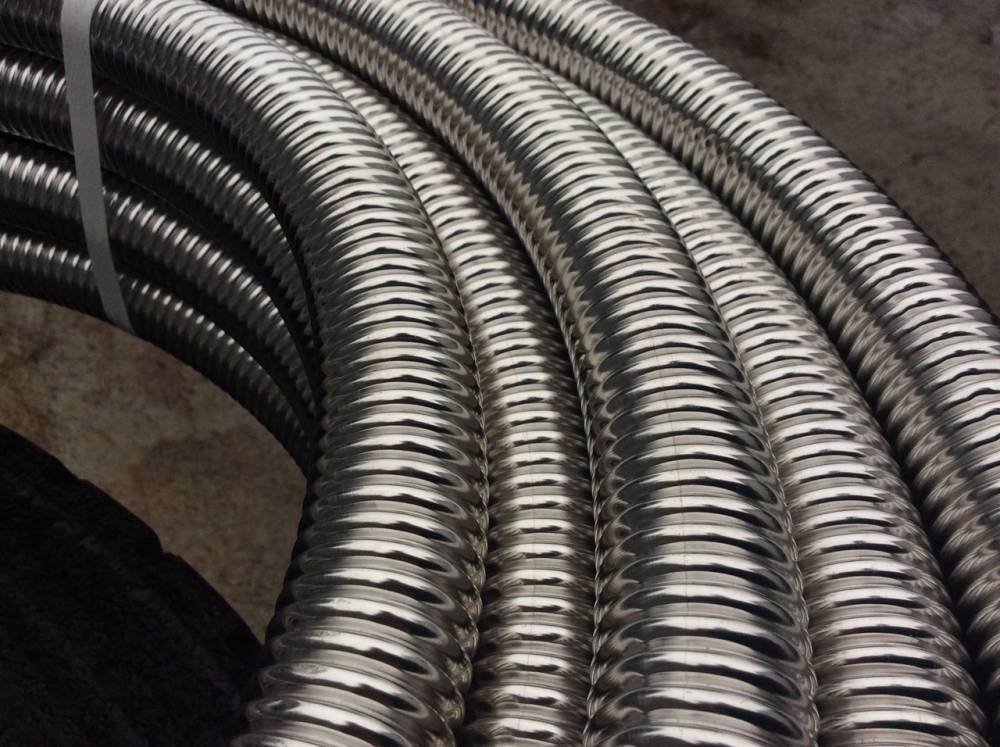

Прочность материала обеспечена тем, что в процессе производства применяется только нержавеющая сталь высокого качества.

  1. Нормальное рабочее давление равно 10 атмосферам при допустимой максимальной нагрузке 60 атмосфер.
  2. Во время эксплуатации гофрированная труба из нержавейки выдерживает температуру проходящего вещества от 0 °С до 100 °С. При этом максимальный предел может достигать 150 °С и выше.
  3. Трубопроводы для организации строительных работ и индивидуальных ремонтов, в зависимости от сферы применения, выпускают диаметром 15, 20, 25, а также 32 мм.

Этапы производства гофрированной трубы из нержавейки

Многофункциональность и высокие качественные показатели гофры из нержавеющей стали обусловлены строгим соблюдением технологии ее изготовления, которая, как ни удивительно, довольно простая.

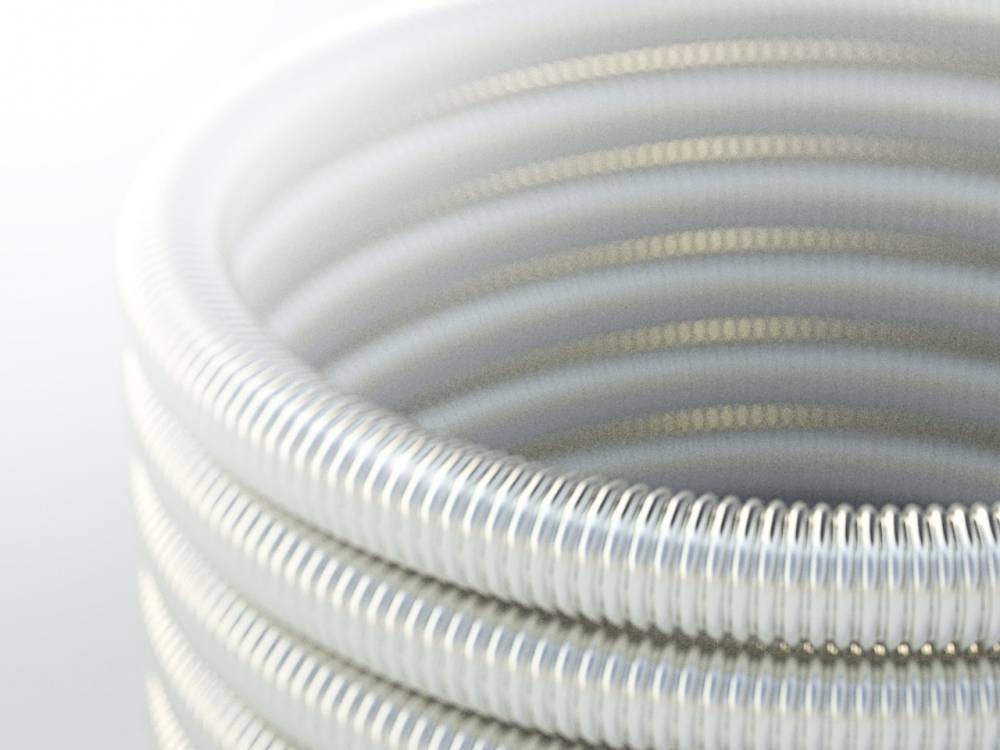

Особенная конструкция в виде гофры обеспечивает данному виду труб высокую степень гибкости.

Сам производственный процесс включает в себя такие этапы:

  1. Формируют трубу, используя специальную ленту из стали.
  2. Варят заготовки с применением вольфрамовых электродов. На этом этапе производства применяют специальное автоматическое оборудование TIG. Процесс происходит при высокой температуре, которая может достигать 1150 °С.
  3. Надежность швов проверяют на специальной лазерной установке.
  4. Формируют гофру с применением специальных валов разнообразного диаметра.
  5. Выполняют термообработку деталей. Разные виды труб поддаются определенной степени температурного воздействия, так как отожженная труба обладает более высокой степенью гибкости.
  6. Расфасовывают продукцию. Трубы делят на отрезки определенной длины. Изделия с малым диаметром сворачивают в бухты, а толстые детали упаковывают группами.
  7. Проверяют качество и отсеивают брак в виде изделий с микротрещинами. С этой целью металлическую гофротрубу помещают в жидкость под высоким давлением. При этом к каждой бухте крепят специальный прибор и постепенно увеличивают давление до 10 атмосфер, затем его постепенно снижают.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
