Гофрированная труба для прокладки проводов — конструкция и применение

Применение металлической гофрированной трубы

Металлическая гофрированная труба для электропроводки используется при прокладке по любым воспламеняемым поверхностям (прочитайте: “Какие бывают металлические трубы для электропроводкихарактеристики и правила выбора“). Также ее применяют с целью защиты проводов и кабелей при пересечении трубопроводов и в случае параллельной прокладки, особенно, если это происходит в непосредственной близости от газопроводов и трубопроводов с повышенной температурой.

Кроме этого, металлическую гофру применяют при укладке кабеля в грунтах и электропроводки в цементной стяжке. Ее используют для защиты проводов в помещениях сильно запыленных или с агрессивными средами.

Применение

До появления гофрированных электротехнических труб в качестве материала для скрытой проводки, кабели замуровывали в стены, покрывая штукатуркой, а открытые края – прикручивали к опоре или пропускали через металлическую трубу. Это значительно осложняло демонтаж и ремонт электросети в случае таких, например, неполадок как короткое замыкание – для извлечения кабеля требовалось разбивать шов.

Пожаробезопасность

Гофры из самозатухающего ПВХ (степень воспламеняемости В3 по ГОСТ 30402-96) не только не горят сами, но и предотвращают распространение огня при возгорании проводки, сжимаясь вокруг кабеля и ограничивая приток кислорода.
Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью.. На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной

На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной.


Гофрированные трубы (гофры) под электропроводку.

Технические характеристики

Гофра бывает пластиковой и металлической. Также она представлена в различных модификациях и имеет свои уникальные технические характеристики с химическими составами.

Пластиковые модели бывают трех разновидностей: полипропиленовые, поливинилхлоридные и полиэтиленовые. Первые создаются с использованием синего самозатухающего водонепроницаемого материала, не поддерживающего горение. Используются, для того чтобы прокладывать провода в уличном и влажном помещении.

Вторые имеют серый оттенок. Обладают функцией самозатухания и устойчивости к влаге. Третьи создаются из полиэтилена, имеющего низкое давление. Подобный тип гофры окрашивается в оранжевый или черный цвет. Имеет функцию защиты от горения и отличается влагостойкостью. Часто используется в кабелях, находящихся во внутренних и наружных стенах, стяжке.

Металлическая гофра создается с применением нержавеющей либо оцинкованной стали. Она отличается устойчивостью к горению, стойкостью к механическому и химическому воздействию. Используется в проводке деревянного и каркасного доме. Подходит для уличной проводки.

Для гарантированного удовлетворения требований пожарной безопасности, необходимо использовать металлические гофры. Кроме того, что материал негорючий, он еще и стойкий к физическим нагрузкам и воздействию грызунов. Гофра имеет толщину в 2 миллиметра. Благодаря этому обеспечивается защита от короткого замыкания.

Что касается размера, гофра имеет длину от 16 до 65 миллиметров. Изделие, имеющее диаметр в 16 миллиметров, подходит, для того чтобы проложить электролинию, начиная от распределительного щитка до осветительного прибора. Трубы, имеющие диаметр в 20 миллиметров, будут идеальными, для того чтобы протягивать электропроводку до розетки и выключателя. Гофра, имеющая диаметр в 25 миллиметров, нужна, чтобы протягивать провода от щитка до другого элемента электроцепи.

Обратите внимание! Чтобы соединить несколько электрощитов, понадобится взять изделие с диаметром 32 миллиметра, а чтобы провести проводку между этажами, потребуется взять изделие с размером 40 миллиметров. Технические характеристики пластиковой модели

Технические характеристики пластиковой модели

Новое издание альбома типовых решений по двустенным трубам ДКС

18 Августа 2011 Вышел новый альбом типовых решений по двустенным трубам ДКС.

Типовой альбом А11-2011 «Прокладка кабелей напряжением до 35кВ в траншеях с применением двустенных гофрированных труб» выпустило ОАО «НИПИ «Тяжпромэлектропроект» при содействии ЗАО «Диэлектрические кабельные системы».

Данный типовой альбом – это обновленное, переработанное и дополненное издание по прокладке кабелей в траншеях, которое в последний раз было выпущено еще в 1992 году «Тяжпромэлектропроектом» — А5-92 «Прокладка кабелей напряжением до 35 кВ в траншеях». Новое издание создано в связи с общим пересмотром технических норм в России и развитием инновационных технологий. Альбом значительно упрощает работу проектировщиков, которые получают в свое распоряжение апробированные решения с готовыми типовыми узлами, соответствующие всем нормам и правилам.

При работе над альбомом были учтены все современные требования по прокладке кабелей в траншеях. ОАО «НИПИ «Тяжпромэлектропроект» предлагает использовать двустенные трубы компании ДКС, которые, по мнению экспертов, могут заменить устаревшие асбестоцементные трубы.

Новый альбом является дальнейшим развитием нормативно-технической документации по прокладки кабельной канализации в грунте. В частности, новое издание логично дополняет альбом А10-2011 «Прокладка кабелей в блочной канализации с применением двустенных гофрированных труб», который был выпущен совместно ДКС и «Тяжпромэлектропроект» в июне 2011 г.

Таким образом, проектные организации получают широкий набор типовых решений для прокладки кабелей как в траншеях, так и блочной канализации, что удовлетворяет большинство потребностей рынка.

Скачать новый типовой альбом А11-2011 можно здесь.

www.dkc.ru

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.


Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

  • к осветительным приборам — 16 мм;
  • к розеткам и включателям — не менее 20 мм;

    Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников

  • от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
  • соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
  • проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
  • укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.


Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

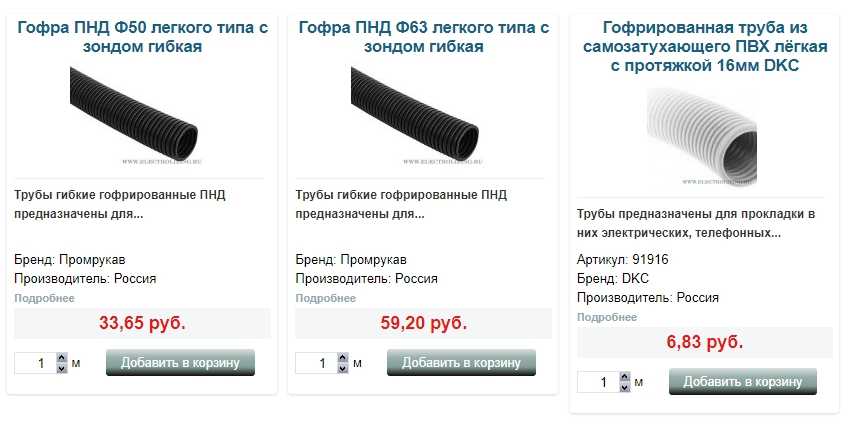

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее

При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета


Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

НазваниеТипВнешний диаметрВнутренний диаметрПротяжкаЦена за метрIPНазначение
Гофра ПВХлегкая16 мм11,4 ммда2,4 руб
Труба гофрированная ПНД чернаяДКС15,7 мм11,3 ммдаот 7,5 руб/м55для скрытой прокладки
Труба гофрированная ПНД чернаяДКС19,5 мм14,5 ммдаот 8,9 руб/м55для скрытой проводки
Труба ПНД красная двустеннаяжесткая50 мм41,5 ммда78,5 руб/м44для скрытой прокладки
Труба ПНД тяжелаятяжелая31 мм23,4 ммдаот 9,7 руб/м55скрытая прокладка
Труба ППЛ (полипропилен) гофрированнаялегкая19,7 мм14,8 ммдаот 28 руб/м55открыта, Скрытая прокладка
Гофротруба полиамидчерная21,2 мм16,8 ммнетот 52 руб/м68открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамидсерая21,2 мм16,8 ммдаот 48 руб/м68открытая, скрытая прокладка

Преимущества

Коротко подытожим основные преимущества гофрированной трубки и ее применение:

удобство крепежа

Присоединение и отсоединение трасс делается по щелчку.

уменьшение количества мест креплений, если сравнивать с качественным и правильным монтажом без гофры (не пучками)

защита от внешних воздействий

сменяемость проводки

читаемость трасс, которая позволяет значительно снизить риск неправильной коммутации в распаечных коробках

полное соблюдение нормативно технической документации

Какой же вывод сделать из всего вышесказанного?

Прокладывать эл.проводку без гофры действующие правила однозначно не запрещают.

Такой способ имеет право на жизнь, но при этом трудозатрат будет не меньше. Нужно учесть обустройство проходных отверстий, количество кабелей в пучке, разбивать кабели на несколько пучков и т.д.

Более того, от минусов такого монтажа никуда не деться. Причем сказываются они не сразу, а только через несколько лет эксплуатации.

Поэтому если вы собираетесь жить в квартире или в доме всю жизнь, а потом передать его своим детям или внукам, то делайте проводку в гофре.

Тем самым вы создадите полноценные условия для длительного, комфортного и безопасного проживания.

Если же вы считаете, что это ваше временное жилье, и в дальнейшем намерены улучшить свои условия проживания, купив квартиру большей площади или построив дом, то можно и сэкономить, проложив провода и кабель без защиты гофрорукавом.

Характеристики труб для прокладки кабелей в почве

Для создания кабельных блоков (2. 3. 102.) разрешается использовать трубы:

  • металлические (чугунные, стальные);
  • асбестоцементные;
  • бетонные;
  • керамические;
  • прочие.

Под прочими подразумеваются, в том числе, и пластиковые. Выбор материала зависит от уровня грунтовых вод, наличия агрессивной среды и блуждающих токов. При прокладке маслонаполненных однофазных кабелей трубы должны быть выполнены из немагнитного материала, причем в каждой из них прокладывается один кабель.

Гофрированные трубы

Благодаря своей лёгкости и гибкости такие виды широко используются для прокладки в земле. Выпускаются в двух вариантах:

Первые виды более прочные благодаря стальной проволоке, вмонтированной при изготовлении. Особенно удобна для монтажа двустенная труба. Внешний слой выполнен в виде гофры из ПНД, который обладает высокой прочностью. Внутренний –изготавливается из ПВД (полиэтилен высокого давления) и образует гладкую поверхность, это способствует более удобному протаскиванию кабеля.

ПНД легко переносит ультрафиолетовое излучение, не подвергается коррозии, всё это делает их применимыми для прокладки наружной (уличной) проводки. Некоторые виды снабжаются зондом – шнуром, протянутым через всю длину трубы. Это значительно убыстряет процесс монтажа.

Металлические трубы

Металл намного прочнее пластика, поэтому такие трубы прокладываются там, где особенно важна механическая прочность. Стальные трубы укладываются при пересечении:

  • трамвайных и железнодорожных путей;
  • автомобильных дорог;
  • въездов в гараж или ограду;
  • газо- и нефтепроводов;
  • теплотрассы.

Особенности монтажа

Монтаж проводки в гофре на бетонное основание, подвесы и соединение в коробке

Монтаж гофрированных труб имеет несколько этапов, основные из них – укладка электрического кабеля и крепление труб с проводкой к поверхностям, также стоит рассмотреть наиболее распространенные трудности, которые возникают при использовании изделий.

Установка гофры делится на два вида – открытая и закрытая. Каждая имеет свои особенности.

  • В первом случае для фиксации шланга требуется использовать специальные клипсы из пластика. Они бывают разных размеров, выбор зависит от диаметра используемых гофрированных труб.
  • Клипсы располагают с интервалом в 30-40 см. К поверхностям их крепят при помощи саморезов или дюбель-шурупов. Выбор зависит от материала, из которого изготовлена поверхность (бетон, кирпич, дерево и т.д.).
  • В клипсах труба фиксируется надежно. Для этого гофру вдавливают внутрь клипсы до появления характерного щелчка. При правильно подобранных размерах вероятность самопроизвольного выпадения трубы исключена.
  • При скрытом монтаже клипсы использовать можно, но это очень неудобно, поскольку они занимают достаточно много места. Исключение представляет установка гофрированной трубы в стяжку, поверх которой будет наложен большой слой строительных смесей, чтобы скрыть все неровности.
  • Для установки в стены используют дюбель-стяжки, скобы из пластика или любые самодельные варианты, нарезанные из тонколистового металла.

Проектируя путь, где будет проведена проводка, должны быть учтены следующие моменты:

  • Протяженность каждого отдельного участка не должна превышать 25 метров, допустимое количество поворотов 4.
  • Повороты не должны находиться близко друг к другу, оптимальный интервал 4-5 метров. Если это невозможно, дополнительно устанавливают распределительную коробку.
  • Максимально возможный радиус поворота – 90 градусов, но чем он плавнее, тем лучше.

Производство ПНД труб

В качестве исходного сырья для производства гофрированных труб используется полиэтилен LDPE и MDPE. Трубы, не подверженные горению или трудновоспламеняемые, помимо полиэтилена, имеют в своем составе антипирен.

Способом производства полиэтиленовых труб является экструзия. Все работы проводятся при помощи высокотехнологичного оборудования, в автоматическом режиме отслеживающего качество готовой продукции. Пристальный контроль и отслеживание рабочих показателей позволяет оптимизировать расходы исходного материала, свести к минимуму вероятность производства брака и снизить стоимость конечных изделий.

Трубы ПНД состоят из одного слоя, отличающегося ровной поверхностью. Такая труба не пропускает электрический ток, имеет отличные прочностные характеристики и выдерживает воздействие большинства агрессивных химических веществ. Стандартный цвет полиэтиленовых труб – черный. Гибкие ПНД трубы хорошо подходят для монтажа электрических сетей в здании.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.

  • При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
  • При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Подготовка скрытой электропроводки по полу к последующей укладке стяжки

Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

  • При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
  • В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Какие кабели разрешается использовать

Для проводов и кабелей особых требования не предъявляется. Согласно 2. 3. 42. ПУЭ допустимо прокладка кабельных линий в резиновой и пластмассовой изоляции без дополнительной защиты, поскольку трубы выполняют эту функцию. Количество оболочек также не регламентируется. Жилы могут быть медными или алюминиевыми. Каждый проводник может состоять из одной или несколько жил.

При обслуживании четырёхпроводной сети прокладываемый кабель должен быть четырехжильным (п. 2. 3. 52). Это относится к ПНД-трубам (полиэтилен низкого давления), если используется стальная, а напряжение до 1 кВ, то согласно 1. 7. 121. труба может играть роль нулевого проводника. Это при условии, что она на всём протяжении трассы электрически не имеет разрыва.

Запрещено располагать рядом (п. 2. 1. 16.):

  • рабочую и резервную сеть;
  • рабочую и аварийную линию;
  • цепи до и выше 42 В.

Правильный алгоритм закладывания кабелей в защите

При условиях лишь механической защиты кабеля, нет надобности монтировать полноценный цельный трубопровод. Здесь можно обойтись конструкцией негерметичного типа. Но для каждого условия предусматривается единственный принцип укладки проводов. Более подробно смотрите каждый шаг в этом разделе публикации.


Прямые пвх трубки для электропроводки

Первым делом подготавливаем нужный отрезок трубы, необходимые инструменты и комплектующие. Проследите за тем, чтобы соединения проводов были помещены в короб для электропроводки.
На следующем этапе приступаем к разметке стенки, на которой планируется расположить гофрированные защитные пластиковые трубки. Это делается при помощи окрашенной нити.
Затем монтируются разветвительные коробки также из пвх материала, а следом на растянутой нити располагают отметки, где будут крепиться клипсы или специальные крепежные хомуты.
Затем на эти места устанавливаются закрепляющие клипсы

После чего пвх трубки разрезаются из цельных на некоторые отрезки.
Затем помещаем защитные конструкции в клипсы, при этом подгоняются крепежные детали под размер диаметра.
Используя гофрированные защитные элементы, вы можете с легкостью делать поворотные отрезки для надежного соединения кабельканалов между собой.
После протягивается проводка по конструкциям при помощи проволоки (обычно идет в комплекте) и окончательно фиксируются трубопроводы на поверхности.
Обратите внимание, что кабеля могут заводиться по несколько штук. Проходя через всю защитную конструкцию заводите провода в разветвительную коробку и там соединяйте с предусмотренными потребителями.

Классификация ПНД труб для укладки кабеля

Для подземной прокладки кабеля подойдут такие разновидности труб ПНД:

  • Легкие гофрированные. Прекрасно гнутся, обладают высокой упругостью. Идеально подходят для монтажа электросетей, по мощности не более 1 кВт – телевизионных и телефонных сетей, бытовой электрики.
  • Тяжелые гофрированные. Стенки трубы дополнительно оснащаются армирующей сеткой. Имеют больший вес и обладают меньшей гибкостью.
  • Безгалогеновые. Обладают повышенной защитой от пожара. При продолжительном воздействии открытого огня не выделяют опасных для здоровья соединений. Кроме того, такие трубы являются самозатухающими. Чаще применяются для прокладки кабеля внутри зданий.
  • Двустенные. Оболочка трубы имеет дополнительный слой из полиэтилена высокого давления. Обеспечивают дополнительную защиту от любых внешних воздействий.
  • Жесткие гладкостенные.

По способу прокладки кабеля внутри трубы, изделия можно разделить на два типа:

  • Без зонда. При большой протяженности трубы придется дополнительно приобрести механизм для протягивания кабеля.
  • С зондом. Более дорогой вариант, позволяющий протягивать кабель внутри трубопровода максимально легко и быстро.

Собственно, какова целесообразность?

А целесообразность ищите в «библии» электромонтажа – нормативном документе под названием «Правила устройства электроустановок». Но мы обещали просто и доступно объяснить основные принципы, так что выполняем.

Даже когда нет прямой регламентированной ПУЭ необходимости, монтаж в защитных трубах оправдан во множестве ситуаций. Прежде всего, там, где необходимо создать физический барьер и отдаление кабеля от поверхности на заданное стандартами расстояние. Плюс это уменьшение количества доступа кислорода к кабелю при возникновении возгорания.

Стенки из пластика или металла (правильно подобранных для конкретных условий эксплуатации) выдерживают внешнее давление, имеют стойкость к действию агрессивных веществ вроде кислот и растворителей.


Не лишним будет предусмотреть защиту кабеля от повреждения грызунами.

Дополнительно кабель в трубах защищён от возможного воздействия влаги. Без специальной укрепленной гофры (дальше уточню, какой именно) не обойтись и при выполнении бетонной стяжки пола. Часто такой способ электромонтажа значительно облегчает и ускоряет процесс прокладывания коммуникаций.

Например, удобнее монтировать несколько проводов, собранных пучком в одной гофре, плюс обеспечивается сменяемость электропроводки.

Итак, принято решение прокладывать провод в трубе. Прежде чем рассказать, какие именно нужно выбирать, отмечу, какие выбирать не нужно.

Как выбрать трубы ПНД для прокладки кабеля?

Пожалуй, одним из определяющих критериев при выборе трубы, будет соответствие ее пропускной способности суммарному количеству кабелей, которые предполагается в эту трубу поместить.

Стандартные ПНД трубы могут иметь диаметр от 16 до 225 мм (толщина стенки – от 2 до 30 мм). Изделия малого сечения (менее 90 мм) производятся бухтами по 100 или 200 метров. Более габаритные изделия поставляются отрезками по 12 метров.

В одной ПНД трубе, если позволяет диаметр, можно одновременно разместить несколько кабелей (но не более 4). Так, для кабеля сечением 6-8 кв.мм наилучшим образом подойдет ПНД труба диаметром 20-40 мм.

Не менее важно правильно подобрать ПНД трубы по показателям прочности. Для прокладки внутри помещений используют изделия меньшей прочности, для прокладки под землей – большей

Каждое изделие имеет маркировку, по которой можно однозначно определить его характеристики:

  • Наименование производителя (торговая марка).
  • Материал. Чаще всего используется ПЭ-80 и ПЭ-100.
  • Показатель SDR.
  • Диаметр изделия.
  • Толщина стенки.
  • Рабочее давление.
  • Стандарт производства. Номер ГОСТ, либо ТУ.
  • Назначение изделия. ПНД трубы могут применяться не только для прокладки кабеля. Эти изделия часто применяются для водопроводных сетей, газоснабжения, канализации.
  • Дата производства.

Типичный пример маркировки: труба ПЭ 80 SDR 17,6 – 160х9,1 техническая ГОСТ 16338.

Выбор диаметра ДКС гофротрубы

ДКС детали гофрированного типа имеют широкий ассортимент диаметров, выбор которых зависит от конкретного случая. Рассмотрим основные правила по подбору диаметров таких труб в тех или иных ситуациях:

  • для приборов, которые выполняют осветительные функции, как правило, используют детали с сечением 16 мм.
  • для выключателей и розеток проводят изделия ДКС диаметром 20 мм.
  • проводку от вспомогательного распределительного щитка до главного защищают трубами, диаметр которых равняется минимум 25 мм.

Внутренние и внешние диаметры ДКС труб представлены в таблице №1.

Таблица 1

ДиаметрВнутренний диаметр, ммВнешний диаметр, мм
6350,663
5039,650
4031,540
3224,532
2518,325
2014,120
1610,716
  • для защиты проводки между двумя электрощитами используют ДКС трубы с сечением минимум 32 мм.
  • для междуэтажной проводки применяют изделия с диаметром от 40 до 50 мм.
  • провода для телефонов и сигнализации предохраняют трубами с сечением 16 мм.
  • для коаксильных систем идеально подходят изделия с сечением 20 мм.

Диаметр труб выбирают исходя из типа кабеля и способа прокладки сети

Достоинства труб ПНД

Как и любое другое изделие, гофрированная труба из полиэтилена низкого давления обладает своими преимуществами, на которые стоит обратить внимание:

  • такие изделия являются довольно устойчивыми к перепадам температур. Температурный диапазон гофротруб из ПНД варьирует от −25 до +90 °C. Такое свойство позволяет монтировать коммуникации из этих изделий практически в любое время года. Монтаж в тяжёлых условиях никак не сказывается на технических характеристиках гофротруб;
  • ребристые детали из ПНД, кроме всего прочего, отличаются высокими прочностными характеристиками. Это связано с наличием рёбер жёсткости. Благодаря этому свойству их разрешено монтировать под землёй, прокладывать в бетоне или организовывать коммуникации на поверхности;
  • если речь идёт о прокладке внутри таких деталей кабельной проводки, то это мероприятие упрощается благодаря наличию специальной проводки. Такая проволока максимально упрощает протягивание кабеля через гофрированную трубу;
  • следует отметить, что гибкость таких изделий позволяет выполнять защитные каналы для кабельной проводки без использования специальных соединительных элементов — фитингов;
  • гофрированные изделия из ПНД отличаются ещё одним полезным свойством — могут растягиваться или, наоборот, сужаться. Изменение длины по необходимости является очень удобным качеством;
  • гофрированные трубы из этого материала резистентны к губительному воздействию коррозии;
  • такие трубы устойчивы к воздействию агрессивных химических соединений, поэтому их разрешено прокладывать в грунтах;
  • гладкая внутренняя стенка таких деталей не создаёт сопротивления при передвижении по ним сточных вод в системах дренажа;
  • они отличаются простотой монтажа;
  • эксплуатационный срок этих изделий при нормальной эксплуатации может достигать 40–50 лет (а в некоторых случаях — больше).

Тяжелые трубы используют для подземной прокладки и для монтажа магистралей, работающих в сложных условиях

Однако такие изделия имеют и некоторые недостатки:

  • такие гофротрубы имеют низкую устойчивость к воздействию ультрафиолетовых лучей. Под действием ультрафиолета они теряют свои свойства, что ведёт к их разрушению;
  • ПНД изделия не являются бюджетным вариантом, в отличие от других полимерных материалов.

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Достоинства электрической гофры

Трубы гофрированные для электропроводки пользуются большим спросом, а в некоторых случаях обязательны к использованию благодаря следующим преимущественным особенностям:

  • Продолжительный эксплуатационный срок. При соблюдении правил установки и бережном отношении срок службы превышает 50 лет, все свойства материала сохраняются.
  • Легкий вес, что существенно облегчает процесс транспортировки и последующего монтажа.
  • Если в месте соединения деталей установлена резиновая уплотнительная прокладка, не стоит бояться попадания влаги под трубу, сам материал водонепроницаем.
  • Материал экологически чистый, не разлагается спустя годы на отдельные компоненты, не несет вреда здоровью человека.
  • Негорючая гофра для проводки имеет отличные показатели устойчивости к термическому воздействию.
  • Материал изготовления не окисляется, не подвергается коррозии.
  • Высокие показатели сопротивляемости механическим воздействиям.
  • Не вступает в химическую реакцию с активными химическими веществами.
  • Рабочая температура колеблется в широком диапазоне от -20 до +60 градусов.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
