Использования низких отопительных радиаторов для панорамных окон

Сфера использования напольных радиаторов

Для начала разберемся, где используют приборы отопления, которые устанавливаются на пол.

Водяные напольные батареи отопления целесообразно применять в таких случаях:

В помещениях, где по тем или иным причинам не получается установить традиционные радиаторы для настенного монтажа. Такое часто бывает в домах, где стены выполнены из рыхлого материала (газобетона, пенобетона) или обшиты гипсокартоном. На них нельзя навешивать даже легкие алюминиевые приборы.
В витринах магазинов и ТРЦ применяют низкие напольные радиаторы отопления для панорамных окон. Такое остекление нельзя оставлять без тепловой завесы, потому что на окнах будет скапливаться конденсат, образовываться наледь.

В отличие от навесных отопительных агрегатов напольные батареи устанавливаются только на пол, не крепятся на стены. Высота этих приборов меньше, чем у их секционных собратьев. Подставка под агрегат жестко прикрепляется к полу.

Преимущества и недостатки

К преимуществам, которые имеют низкие радиаторы отопления, можно отнести следующее:

агрегат можно монтировать в любом месте, не обращая внимания на высоту окон;
низкий отопительный прибор экономит свободное место в помещении;
благодаря стильному дизайну и привлекательному внешнему виду батарея не портит интерьер помещения, вписывается в любой дизайн комнаты;
можно монтировать в помещении с панорамными окнами, чтобы создавать тепловую завесу перед ними;
при установке не имеет значения материал и прочность стен, потому что батареи к ним не крепятся.

Минусы у подобных отопительных приборов тоже есть, они заключаются в следующем:

Чтобы подключить батарею к отопительной системе, нужно проложить трубы в стяжке пола, потому что они будут мешать при расстановке мебели. Скрытая прокладка трубопроводов считается не лучшим вариантом, потому что обслуживать и ремонтировать сети сложнее.
Тепло от этих приборов отопления распределяется неравномерно, поэтому агрегат не подходит для обогрева помещений значительной высоты. При этом некоторые участки комнаты могут вообще не обогреваться.
Из-за скрытой прокладки трубопроводов стяжку пола в помещении делают определенной высоты, что создает трудности при креплении радиаторов.

Существенным недостатком напольных отопительных агрегатов является то, что они стоят дороже секционных навесных батарей, а помещение обогревают хуже.

Разновидности напольных батарей

Все горизонтальные радиаторы отопления, которые монтируются на пол, делятся на несколько видов в зависимости от материала исполнения:

Батареи из чугуна повсеместно применялись в прошлом столетии, но эстетической привлекательностью они похвастаться не могут. Их основной минус в том, что внутри конструкция быстро заиливается, поэтому ее нужно регулярно прочищать (примерно раз в три года). При механическом воздействии чугун может трескаться. То же происходи и при гидроударах.
Большей популярностью сегодня пользуются стальные радиаторы. Они достаточно прочные и внешне привлекательные. Однако пластинчатые приборы из стали часто протекают в районе сварного шва.
Самые надежные и красивые биметаллические агрегаты. Внутри алюминиевого корпуса находится стальной сердечник. Благодаря этому теплоотдача прибора достаточно высокая, а оптимальная прочность позволяет монтировать их в централизованных сетях с высоким давлением.
Алюминиевые батареи самые легкие, но они не рассчитаны на высокое давление в сети, поэтому применяются только в автономных системах

Важно тщательно подбирать материал труб и фитингов, потому что с некоторыми металлами алюминий формирует гальванические пары.

По конструкции напольные агрегаты бывают панельные и секционные. Панельные батареи делают только из стали, а секционные производятся из биметалла, чугуна или алюминия. Кроме этого, все отопительные приборы бывают разной высоты.

Важно! Самые небольшие теплопотери при малом количестве секций имеют более высокие батареи

Распространённые разновидности низких батарей

Поскольку радиаторы устроены весьма просто, различия между ними основаны на геометрии корпуса, из какого материала он изготовлен, какой вид и размеры имеют рёбра радиатора.

Минимальные размеры низкого радиатора обычно 0,2 метра в высоту, 0,5 метра в длину и 0,1 м в глубину. Максимальные размеры могут быть 0,5 метра в высоту, 6 метров в длину и 0,23 метра в глубину.

Конструкция низких батарей определяется в первую очередь материалами, такими как:

Батареи представляют собой секции, полученные сполотом литья. Для теплообмена каждая секция содержит определённое конструкцией число рёбер .

Свойства чугуна определяют и недостатки и преимущества такого радиатора. Чугун хрупкий и подобен яичной скорлупе, которая благодаря своей выпуклости прочна снаружи, но легко разрушается изнутри. Поэтому сила давления воды внутри такого радиатора должна быть менее 9-11 атмосфер. А поскольку поверхность чугуна после литья получается шероховатой и неровной, на ней внутри радиатора со временем осаждается мусор и создаёт слой, ослабляющий передачу тепла воды чугуну радиатора. Но при упомянутых недостатках чугунный радиатор хорошо держит тепло и не подвержен разрушению от длительного контакта с водой.

Способом литья сталь не позволяет получать необходимую для радиатора ребристую форму. По этой причине стальные низкие батареи из стали изготавливаются из отдельных пластин и часто в сочетании с трубами. Низкая батарея на основе трубы в обрамлении пластин, служащих для увеличения конвекции, имеет тепловые потери по причине зазоров, возникающих в месте крепления пластин к трубе.

Если же радиатор изготовлен из стальных пластин, которые образуют полости для наполнения их горячей водой, теплоотдача получается намного большей, чем у радиатора на основе трубы, но уменьшается устойчивость к гидравлическим ударам из-за наличия швов соединения пластин, что является одним из недостатков таких радиаторов.

Другим недостатком стальных радиаторов является ржавчина, которая появляется внутри при контакте с кислородом воздуха во влажной среде. Кроме упомянутых недостатков стальные радиаторы весьма дороги по причине трудоемкого изготовления и необходимости применения стали устойчивой к коррозии. По свойствам передавать тепло они близки к чугунным радиаторам.

Батареи из алюминия могут быть получены либо способом литья, либо экструзией, либо изготовлены из пластин. Их главным преимуществом является вес, который существенно меньше, чем у чугунных и стальных.

По способности противостоять давлению воды алюминиевые радиаторы почти в полтора раза лучше чугунных. Но конвекционные свойства алюминия хуже, чем у чугуна и стали.

Кроме того, алюминий менее прочный, чем чугун и сталь, поэтому гидравлические удары могут быстро привести к появлению протеканий воды через появившиеся в корпусе трещины. По этой причине срок службы таких радиаторов меньше, чем у чугунных и стальных .

Такой радиатор изготовлен из нескольких деталей. материал каждой из которых подобран с наилучшим соответствием выполняемой задаче. В такой батарее вода проходит по трубе из сплава меди или иного материала. Труба способна выдерживать давление воды в несколько десятков атмосфер и при этом не подвергается разрушению от длительного контакта с водой. Поэтому её срок службы будет сравним с чугунной батареей.

Для увеличения площади поверхности соприкосновения с воздухом на трубе располагаются пластины из алюминия или сплава цветных металлов. Такой радиатор может иметь небольшие габариты, но из-за потерь тепла в месте крепления пластин к трубе его эффективность будет меньше, чем у алюминиевых батарей.

Трудоёмкость изготовления и использование цветных металлов делает такую батарею более дорогой, чем алюминиевую.

Как подбирать батареи для помещения

Отопительная система является непростой конструкцией, поэтому она в целом и отдельные ее элементы, такие как радиаторы отопления и трубы, требуют правильной установки и соответствующего выбора изделия, подходящего под определенное помещение.

Относительно батареи отопления существуют рекомендации по подведению трубопроводов, высоте размещения радиаторов (соблюдая расстояния от пола) и их правильному расположению.

Что касается выбора места установки радиаторов, то, как правило, это места с самыми большими теплопотерями. Практически во всех домах или квартирах такими местами являются окна и двери независимо от применения новых технологий. Над дверью не всегда возможно установить радиатор, поэтому их часто монтируют под окнами.

Чтобы не происходило отсырения стены под окном, и теплый воздух равномерно распределялся по нижней части помещения, а затем поднимался вверх, необходимо, чтобы размеры отопительного радиатора составляли 70-75% окна в этой комнате.

Правила установки радиаторов

Для обогревателей не только размер является эталонным требованием, но и существует ряд других рекомендаций, которые следует соблюдать как при выборе нагревательного элемента, так и при выполнении монтажных работ.

К таким требованиям относятся:

нагревательный прибор должен быть установлен строго посередине окна, одинаково равноудаленным от краев;
высота установки радиаторов от пола не должна превышать 15 см, иначе будут образовываться холодные зоны над полом, а если опустить обогреватель ниже 8-10 см от пола, то производить уборку под таким устройством будет проблематично;
от подоконника радиаторы должны стоять на расстоянии 12-18 см, если устройство поставить ближе, то может быть потеря мощности обогревателя из-за притока холодного воздуха из оконного проема;
расстояние от задней стенки прибора до настенного покрытия должно быть 3-7 см, это необходимо для правильной конвекции воздуха.

Особенности монтажа

Установка в пол встраиваемых батарей не требует особой подготовки. Для того чтобы сделать это собственноручно, необходимо хорошо изучить устройство теплового оборудования в доме.

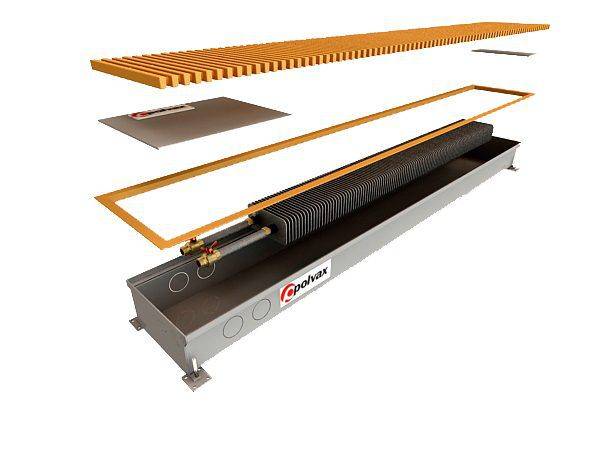

Внутрипольный конвектор POLVAX

Чтобы продлить срок службы приборов, обеспечить эффективный обогрев помещения и не потратить много денег и сил впустую, при монтаже радиаторов следует обратить внимание на следующие нюансы

Давление в системе центрального отопления. Поскольку батареи, устанавливаемые в пол, предназначены в основном для обогрева загородных домов, они, как правило, не рассчитаны на то, чтобы выдерживать давление, которое присуще системам централизованного отопления. Если все же принято решение установить встраиваемый радиатор в квартире многоэтажного дома, то при выборе модели следует опираться, прежде всего, на этот показатель.
Высота потолков в помещении. Чем больше объем комнаты, которую требуется отапливать, тем большей должна быть мощность встраиваемых радиаторов. Расчет осуществляется по формуле 1 кВт на 10 м кв.
Подводка электричества к радиаторам отопления водяного типа. Этот момент следует продумать еще на стадии проектирования здания или до начала ремонта помещения. В ином случае установить получится только радиатор с электрическим нагревателем.
Пространство в полу, необходимое для установки радиаторов. При этом опираются на габариты приборов. Между полом и радиатором должно оставаться пространство, высота которого варьируется в зависимости от модели прибора.

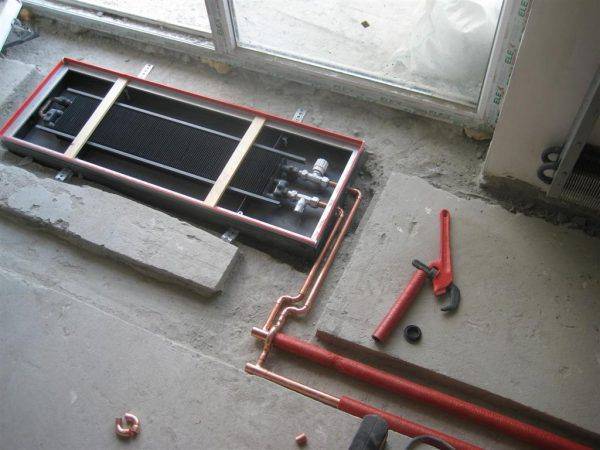

Установка внутрипольного конвектора

Таблица. Пошаговая инструкция по монтажу встраиваемого в пол радиатора с водяным нагревателем.

Шаги, фотоОписание действий

Шаг 1	Вместе с системой «теплый пол» можно установить внутрипольные конвекторы для дополнительного обогрева витражей, выходящих на северную или северо-западную сторону дома. Они также будут служить как обогреватели в межсезонье, когда требуется обеспечить дом небольшим количеством тепла без задействования всей отопительной системы. Таким образом, достигается экономия средств.
Шаг 2	По габаритам модель радиатора подбирается в зависимости от высоты системы «теплый пол». Предпочтение следует отдавать модели со встроенным вентилятором, который будет осуществлять обдув стекол витража и эффективно бороться с конденсатом.
Шаг 3	Подводятся и утепляются трубы центрального отопления. Для радиаторов с вентилятором потребуется подвести электрический кабель и поставить терморегулятор, чтобы следить за температурой.
Шаг 4	К централизованной системе подключаются внутрипольные конвекторы путем соединения с трубами радиатора, расположенными, как правило, сбоку в спрятанном под декоративной крышкой отсеке.
Шаг 5	Расстояние от витража до батареи должно составлять не менее 50 мм. Если встраивать конвектор в проем витража, то его площадь существенно уменьшается и, соответственно, уменьшается его КПД. Но при этом прибор не занимает лишнего пространства и ему не будут мешать шторы при обдуве стекол витража.
Шаг 6	Прибор комплектуется инструкцией, изучив которую, можно без проблем подключить радиатор по всем правилам и добиться его эффективной службы на протяжении многих лет.

Радиаторы для панорамных окон

В данной статье мы рассмотрим основные варианты обогрева помещений с панорамными окнами, их достоинства и недостатки. Большие, широкие окна в пол создают неповторимую атмосферу в доме: наполняют помещение светом, открывают потрясающий вид. Одновременно, современные энергосберегающие стеклопакеты позволяют применять панорамные окна даже в российских условиях. Неудивительно, что данное архитектурное решение набирает все большую популярность. Но оно, в то же время, требует и более тщательного планирования предстоящих ремонтных работ.

Внутрипольные конвекторы для панорамных окон

Чаще всего, обогрев подобных помещений возлагают на внутрипольные конвекторы. Это самое очевидное и простое решение с точки зрения дизайна: конвектор не бросается в глаза, не закрывает вид из окна и при этом располагается прямо под окном, надежно защищая окно от конденсата. Внутрипольные конвекторы удобны также для дизайнеров интерьеров: они могут никак не учитывать отопительные приборы в своем проекте, предполагая, что это будут незаметные конвекторы в полу. Большинство производителей предоставляют возможность покраски декоративной решетки в цвет напольного покрытия.

Но внутрипольные конвекторы имеют и определенные недостатки, не позволяющие назвать их универсальным решением:

Во-первых, не всегда есть техническая возможность их установить. Например, это может быть связано со слишком жесткими ограничениями по высоте конвектора, из-за чего не получается найти подходящую модель.
Во-вторых, конструкция конвекторов делает их сложными для уборки: они довольно легко собирают пыль, которую уже затруднительно убрать из-под теплообменника.
В-тертьих, внутрипольные конвекторы — относительно маломощный отопительный прибор. В большинстве случаев их оказывается не достаточно для полноценного обогрева всего помещения. Решением может быть использование конвекторов с принудительной конвекцией, снабженных тангенциальными вентиляторами, но это не только увеличивает общую стоимость оборудования и монтажа, но также и отрицательно сказывается на комфорте внутри помещения: постоянный небольшой шум от работы вентиляторов, мелкая дисперсионная пыль в воздухе и т. д.

Внутрипольные конвекторы для панорамных окон.

Плюсы:

Конвекторы хорошо вписываются в интерьер и не загораживают вид из окна
Располагаясь непосредственно под окном, конвекторы надежно защищают помещение от сквозняков и образования конденсата на стекле

Минусы:

Не всегда возможна установка конвекторов по техническим причинам
Внутрипольные конвекторы обладают небольшой тепловой мощностью, из-за чего их можно использовать только в комбинации с другими отопительными приборами. Конвекторы с принудительной конвекцией имеют высокую мощность, но при этом обладают и собственными недостатками.
Как и любые конвекторы, внутрипольные конвекторы довольно трубы для уборки от пыли. Поэтому поддержать идеальную чистоту в доме будет сложнее.

Низкие радиаторы для панорамных окон

Другим решением для отопления могут служить низкие напольные радиаторы. Они более универсальны — могут быть установлены практически при любой разводке труб в квартире и при любой высоте заливки пола.

Основным недостатком низких радиаторов является то, что они частично перекрыывают вид из окна, а в некоторых случаях могут и мешать его полному раскрытию, а также мойке стекол.

Плюсы:

Радиаторы располагаются непосредственно напротив окна — защащиют окна от конденсата, а также помещение от сквозняков.
Низкие напольные радиаторы могут быть установлены практически в любых условиях: любая разводка труб и высота пола.

Минусы:

Радиаторы частично закрывают панорамное окно
Низкие радиаторы также будут мешать открыванию окна (если предусмотрено его конструкцией), а также в некоторых случаях — мытью окна.

Радиаторы рядом с окнами

Интересным дизайнерским решением могут являться радиаторы, расположенные рядом с панорамными окнами. В этом случае радиаторы равномерно прогревают помещение и при этом не закрывают окно. Основным недостатком здесь является не оптимальное расположение радиаторов отопления.

Плюсы:

В большинстве случаев это самый недорогой вариант
Большой выбор в месте расположения радиатора, а также в выборе модели радиатора
Радиаторы легки в уборке

Минусы:

Радиатор не перекрывает потоки холодного воздуха со стороны окна, в результате чего рядом с окном температура может быть ниже, чем в остальном помещении
В некоторых случаях возможно образование конденсата на стекле, но это скорее вопрос недостаточной вентиляции или плохого качества стеклопакета.
