Как установить трубу в бане через потолок и крышу своими руками

Технология монтажа

Неопытному мастеру лучше остановить свой выбор на внутреннем дымоходе из металлических труб, выводимый через крышу и потолок бани. Установка своими руками выглядит следующим образом:

  1. Закупить трубы, отводы походящего диаметра, хомуты, зонтик, резиновый уплотнитель для гидроизоляции, огнеупорный асбест, и керамзит.
  2. Перед установкой печки, поверхность за ней защищают с помощью двух слоев огнеупорного асбеста.

  3. После установки печки на патрубок, расположенный над каменкой, монтируют первый сегмент трубы, снабженный задвижкой – шибером. С помощью шибера регулируют силу тяги во время растопки и после ее завершения. При частично закрытой задвижке поток воздуха, проходящий черед дымоход снижается, сохраняя тепло в бане дольше.

  4. Потолок прорезают для выведения трубы на чердак. Удачный способ врезки трубы через перекрытия – монтаж металлического короба. Его присоединяют к перекрытию таким образом, чтобы он находился вровень с чердачным полом. Через отверстие в коробе проводят дымоход, а короб плотно засыпают керамзитом или минеральной ватой. Потолок защищают от возгорания асбестовыми плитами.

  5. В кровельном материале изготавливают отверстие для вывода трубы. Чтобы разместился между стропильными ногами, пользуются отводами, которые позволяют сделать отверстие в удобном месте. Если кровельный материал горючий, его защищают металлическим листом или асбестом, выводят трубу в отверстие, одевают на нее эластичный резиновый уплотнитель и приклеивают огнестойким герметиком.

  6. Устанавливают сегменты дымохода, чтобы он достиг необходимой длины. На верхушку надевают металлический зонтик, защищающий дымоход от попадания мусора, веток, дождя.

Важно следить, чтобы места соединений между сегментами труб не попадали на перекрытия, чтобы герметизировать и стянуть широкими металлическими хомутами. Качественно смонтированный дымоход для бани — признак настоящей русской бани, в которой тепло даже через 6-7 часов после завершения топки

Качественно смонтированный дымоход для бани — признак настоящей русской бани, в которой тепло даже через 6-7 часов после завершения топки.

Потолочная разделка: порядок действий

Осуществляя монтаж дымохода, строитель должен предусмотреть и выполнить 2 важные функции – защитить крышу и потолок от возгорания, обеспечить качественное устройство дымохода.

Все работы заключаются в прохождении трех основных этапов:

  • Выявление и обустройство места расположения узла разделки.
  • Установка защищенного узла.
  • Монтаж теплоизолятора.

Данные правила относятся к основным. Если же перед вами стоит вопрос, как сделать дымоход, учитывайте ваши финансовые возможности и приоритетные материалы.

Обустраиваем место для узла разделки

Особенности оборудования узла разделки следующие:

В связи с тем, что ваш дымоход будет проходить сквозь крышу и потолок, начинайте наносить разметку от верхней точки, применяя отвес.
Если вы используете готовые трубы, принимайте во внимание размеры входных и выходных отверстий, которые указал производитель.
В случае, когда вы самостоятельно решаете вопрос, как сделать трубу, и не применяете промышленно изготовленные узлы (ППУ), вам потребуется рассчитать проходной короб. Таким образом, там, где будет проходить труба, вам нужно проделать такое отверстие, которое обеспечит достаточные отступы.

Если же у вас не получается обеспечить достаточное расстояние, придется вырезать отдельные части балок над печью и укрепить оставшуюся конструкцию перемычками из металла. После этого перекрыть потолок.

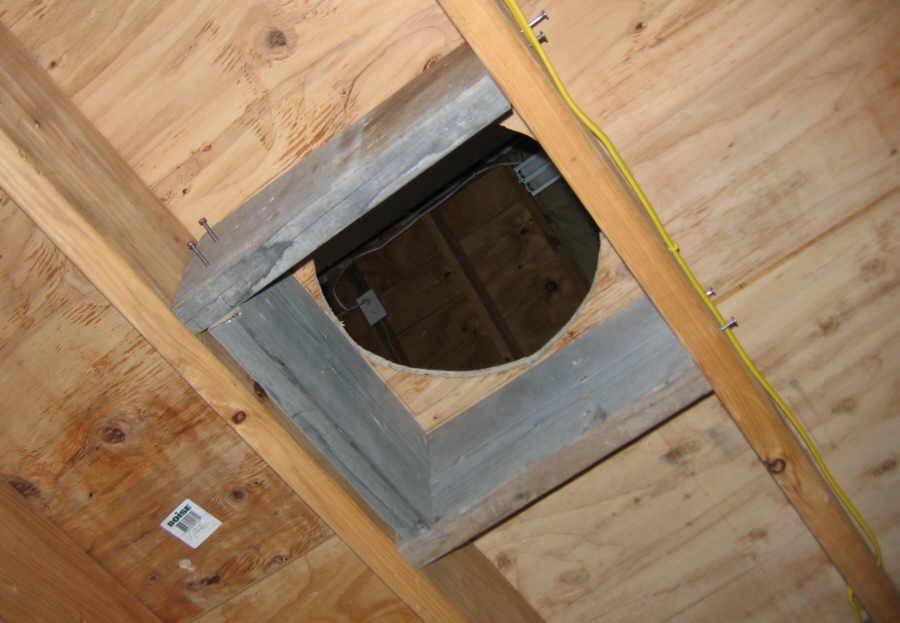

Самодельная потолочная разделка

Чтобы вывести трубу в бане через потолок, вам необходимо:

  • Вырезать кусок нержавеющей стали, по размерам, немного превышающим выходное потолочное отверстие.
  • Посередине листа прорезать круг больше, чем диаметр трубы или сэндвича на пару миллиметров.
  • Такую же дыру вырезать в потолке, закрыть боковые части проделанного отверстия изоляционным материалом.
  • Те места, где металл будет соприкасаться с деревянными частями потолочной конструкции, проложите негорючим листовым материалом. В данном случае идеально подойдут минерит, асбест или фольгированный базальт в виде картонных листов.
  • На колено, которое далее вы поместите в узел прохода, наденьте готовую конструкцию, подровняйте ее до потолочного отверстия. Внутри баньки прикрепите собранный узел к потолку на саморезы. Со стороны чердака – металлическими планками.
  • Вам необходимо оставить зазор минимум в 5 мм в отверстии проходного парубка, чтобы обеспечить свободное положение трубы при перепадах температур.
  • Далее учтите тот вид материала, который вы будете использовать в качестве огнезащиты. Если он ненадежный, обмотайте трубу в районе стыка асбестовым шнуром.
  • Внутри помещения между потолком и металлическим листом нужно изолировать трубу утеплителем. Его закрепите между потолочной поверхностью и самодельной пластиной при помощи саморезов. Отверстия под них сделайте заранее. Понадобится четыре по краям и по два с каждой стороны.
  • Затем проводим утепление образовавшегося прохода и дополнительно утепляем чердачное помещение. В данном случае в короб насыпаем керамзит или закладываем минеральную вату.

Нет необходимости отделывать нашу конструкцию со стороны чердака. Внутри бани впоследствии вы ее закроете металлическим листом.

Типы проходных узлов через потолок

Во время устройства выходного отверстия для дымоходной трубы своими руками обнажаются материалы «пирога» перекрытия, которые также начинают испытывать действие жара. Их необходимо защитить, а помимо этого, правильно закрепить трубу в правильном положении. Именно для этой цели используют потолочную разделку, которую еще называют узел прохода.

Самый простой способ решения проблемы вывода дымохода через потолок — приобрести проходной узел промышленного изготовления. Он выглядит как коробка, выполненная из металла или минерита, имеющая закрепленную с одной стороны пластину из нержавеющей или оцинкованной стали. В центре этого узла располагается отверстие, куда вставляют сэндвич. Пластина, которая будет крепиться со стороны помещения, поможет закрыть отверстие в потолке, выступая здесь в роли декоративного элемента. Еще она выполняет функцию опоры для теплоизолятора, который используют для заделки пространства между трубой и балками перекрытия.

Все специалисты сходятся во мнении относительно выбора подходящего материала для изготовления проходки в бане. Это должна быть только нержавейка. Объясняется это тем, что преобладающие в парной температуры в результате воздействия заставляют материал выделять вредные вещества. В случае же использования нержавейки подобная опасность для здоровья исключена.

Сделать проходной узел своими руками довольно просто. Если в бане потолочная конструкция уже присутствует, но выполнена без учета прохода трубы, то в выбранном для узла месте проделывают квадратное отверстие сечением на 12 см меньше декоративной панели. На балки и доски укладывают слой утеплителя. Если есть возможность, можно дополнительно закрепить полосы минерита, базальтового или асбестоцементного картона. Также подойдет и полоса изоляции из каменной ваты. Иногда может понадобиться сделать подбивку утеплителя полосами металла.

Что же касается особенностей монтажа в бане трубы на печь своими руками, приспособление нужно надеть на прямой участок, который будет проходить на пересечении с перекрытием. От исполнителя требуется только приподнять узел прохода на необходимую высоту. Под края устройства, которые будут находиться на одном уровне с досками потолка, нужно подложить полосу утеплителя, а затем выполняют финишное крепление с помощью саморезов. Очень часто фабричные проходные узлы уже имеют перфорацию под саморезы, поэтому проводить их подготовку перед монтажом не потребуется.

Проходные узлы для дымохода в бане могут иметь различную форму. В некоторых случаях по периметру отверстия для дымохода встраивают металлический цилиндр. В этом случае края декоративной пластины будут выходить за цилиндр на достаточно большое расстояние. Если планируется использовать проходной узел подобной формы, то отверстию всё равно необходимо придать квадратную форму. Допустима здесь и круглая форма, но тогда придется выдержать расстояние между его краем и трубой 130 мм при наличии изоляции на трубе либо 250 мм при ее отсутствии.

В процессе реализации этого варианта вы должны обратить внимание на следующее: площадь пластины должна быть достаточной для того, чтобы она смогла закрыть все отверстие целиком. При использовании узла подобной формы нужно защитить дерево не только утеплителем, но и металлическими полосами

Иногда в бане могут использоваться проходные узлы без цилиндра вокруг трубы, но при этом у них могут присутствовать по периметру наружные бортики. Чаще всего они делаются из металла, хотя встречаются и изделия из минерита. При использовании узла с металлическими бортами необходимо оббить края отверстия в потолке утеплителем, например, базальтовым картоном. Если же бортики выполнены из минерита, то подобную операцию выполнять не придется, поскольку материал обладает хорошими теплоизолирующими свойствами.

Устройство банных дымоходов

Если у вас железная печь, то начало дымохода надевается на патрубок, который как раз для этого выведен из топки.

Кирпичную печь разбирать не будем, у нее газы обычно проходят долгий путь от топки до дымохода, а потом — прямым ходом — выводятся по кирпичной же трубе, выведенной через перекрытия, на улицу.

Итак, если не делать сэндвич, то железная или керамическая труба вертикально идет от патрубка печи вверх на крышу. Ее можно изолировать, потому что температуры там высокие — несколько сотен градусов.

На участке до потолка делается шибер — заслонка, позволяющая в процессе горения дров менять степень открытости трубы, что влияет на количество уходящих газов, а соответственно, на количество кислорода в топке. Последний сказывается на скорости и температуре сгорания топлива — дров, газа, угля. Впрочем, углем банные печи не топят. Дрова и газ — вполне.

Шибер бывает двух видов — выдвигающийся и вращающийся. Тот и другой могут быть удобны и неудобны — кто к чему привык.

выдвигающийся

вращающийся

Далее труба подходит к потолку и проходит через разделочный короб, об этом подробнее будет говориться чуть ниже. На чердаке монотруба может превратиться или не превратиться в сэндвич, а уже он пройдет через кровлю.

Тут важный момент — в каком месте установлена печка, как близко будет труба от конька крыши. От этого зависит ее высота.

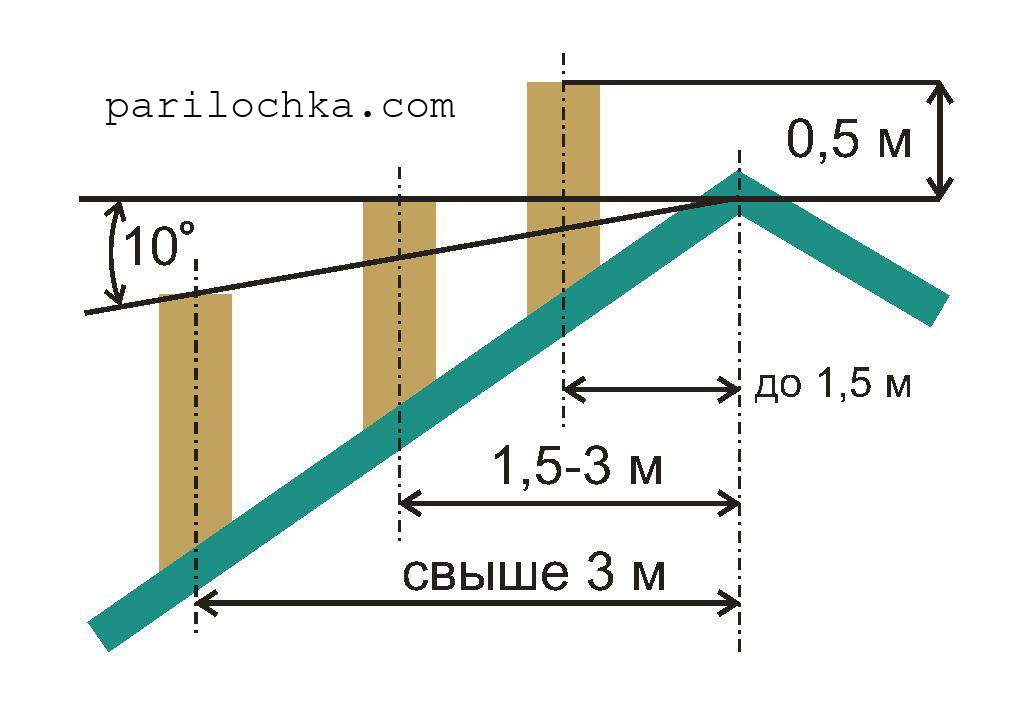

Высота трубы над коньком

Высота трубы над коньком крыши бани зависит от того, на каком расстоянии от этого конька она находится.

В принципе, бывает и так, что трубу проводят через конек, но такое решение допустимо там, где это не снизит несущую способность этого важного элемента кровельной конструкции (такое возможно только при установке дополнительных опор по обе стороны «разрыва» конька). Потому что это основа стропильной системы

Так что лучше делать либо рядом, либо на некотором расстоянии от конька.

Если от оси трубы на крыше бани до конька не больше полутора метров, то она должна возвышаться на коньком на полметра или чуть больше.

Если труба бани через крышу выходит в 1,5-3 метрах от конька, то она уже будет точно вровень с коньком.

И, наконец, если вывести трубу в бане через крышу на расстоянии более трех метров от конька, то она будет ниже конька, а вот точную высоту придется рассчитывать через тригонометрические функции (дан катет и противолежащий угол, найти второй катет). Иллюстрация ниже:

Скажем, на расстоянии 3 метров от конька она будет ниже на 52 см.

КСТАТИ! Есть еще одна рекомендация, которую стоило бы совместить с предыдущими: общая высота трубы от печи до дефлектора должна составлять 5 метров — это нужно для поддержания тяги на должном уровне.

Монтаж утеплителя своими руками

Изоляцию дымохода при помощи минеральной, базальтовой или стекловаты можно выполнять двумя способами: утепление под кожух или утепление дымохода без кожуха.

Для того чтобы изолировать дымоход при помощи минераловатных матов, нужно вырезать из них несколько отрезков плиты, которые будут соответствовать сторонам трубы с внешней стороны.

После чего, с помощью проволочной прошивки закрепить их на дымоходе.

После закрепления изоляции на дымоходе рекомендуется изготовить кожух, для защиты утеплителя от атмосферных явлений или произвести процесс облицовки дымохода кирпичом, асбестоцементными плитами.

Для изоляции металлической трубы нужно обернуть ее базальтовой ватой и закрепить проволокой по всему периметру. После чего, надеть на дымоход вторую трубу большего диаметра, чтобы получился своеобразный сэндвич.

Этот метод теплоизоляции дымоходов является наиболее эффективным и простым, но позволяющим сократить потерю тепла более чем в два раза, а также значительно уменьшить пожароопасность и образование в системах дымовыведения конденсата и защитить их от разрушения.

Таким образом, теплоизоляция способствует увеличению тепловой эффективности и безопасному применению печей. При этом она придает зданию и самой конструкции более эстетичный вид.

Особенности работы дымохода

Удаление газов по каналу будет происходить эффективно только в случае устройства трубы по стандартным размерам из правильного материала. Эти характеристики трубы выбирают в зависимости от вида топлива, материалом для дымохода служат:

  • огнеупорные керамические кирпичи;
  • асбестовые трубы;
  • нержавейка;
  • сэндвич трубы с внутренним слоем утеплителя.

Кирпичные каналы выполняют в случае стационарного дымохода, обеспечивающего отвод газов при отоплении дровами и углем

Для определения диаметра и внутреннего размера принимают во внимание мощность котла и размеры топки. При неправильном расчете получается обратная тяга или существенно снижается полезное действие печи. Для газовых котлов эффективно применять трубы с двумя стенками, между которыми проложен утеплитель

Болезнью дымохода для котла на газовом топливе является внутренний конденсат, поэтому утепление поможет избежать значительной разницы температур

Для газовых котлов эффективно применять трубы с двумя стенками, между которыми проложен утеплитель. Болезнью дымохода для котла на газовом топливе является внутренний конденсат, поэтому утепление поможет избежать значительной разницы температур.

Допускается устраивать один дымоход на два работающих отопительных агрегата, если внутренний размер дымохода, поднятый на требуемую высоту над коньком крыши, позволяет беспрепятственно вывести продукты сгорания от обеих печей. Труба участка рассечки выполняется высотой около 0,8 м.

Зависимость тяги от высоты трубы

Важность дымохода в системе отопления трудно переоценить. Попытки сэкономить на лишнем метре трубы приведет к холодным стенам в отопительный период и излишнему перерасходу топлива. Опасность угарного газа заключается в том, что он невидим и не ощутим на запах, но может привести к летальному исходу

Опасность угарного газа заключается в том, что он невидим и не ощутим на запах, но может привести к летальному исходу.

Узкий дымоход большой высоты относительно конька приведет к ускорению дымовых масс, таким образом, уменьшив теплоотдачу. Для поддержания нужной температуры в комнате придется добавлять топливо сверх нормы. Широкий канал небольшой высоты позволит произвольно вращаться дыму и газам в трубе, их движение замедлится, скорее всего, получится обратный поток газов. Чаще всего это происходит осенью или весной, когда разница температур снаружи и внутри снижается и дым, не преодолевая сопротивления, затягивается в помещение через топку.

Расположение и высота дымохода

Чтобы правильно выбрать высоту дымохода относительно конька крыши нужно учитывать расположение рядом построенных сооружений. Для дома на открытом воздухе показатели тяги будут хорошие, так как происходит постоянное обдувание и подхват дымовых масс. Если говорить о небольшом строении в окружении высотных домов, то длину трубы следует увеличивать. Высота дымохода зависит от некоторых факторов:

  • наклона плоскости кровли;
  • расположение канала на плане крыши относительно конька;
  • расположения окружающих построек и деревьев;
  • расчетной толщины снежного покрова в конкретной местности.

При устройстве дымохода следует определить:

  • возвышение трубы относительно конька кровли;

  • общую длину дымового канала от печки;
  • вид и габариты оголовка;
  • высоту дымохода относительно вентиляции, окон соседних строений.

Устройство металлического дымохода

Для тех, кто делает дымоход для печей своими руками металлические трубы – идеальный вариант, снижающий затраты на материал и время на монтаж. В строительных магазинах продают готовые системы, состоящие из прямых труб, отводов и хомутов. В пользу металлических труб говорит:

  1. Доступная цена. Стоимость дымохода из металла в несколько раз ниже, чем у трубы из кирпича. Кроме того, монтаж металлического дымохода выполняю своими руками, а это экономит заказчику немалую сумму, которую он заплатил бы профессиональному печному мастеру.
  2. Поверхность трубы из металла гладкая, даже скользкая, поэтому сажа и другие мелкие частицы не задерживаются на ней. Это позволяет воздуху под действием разницы температур внутри и снаружи единым, направленным потоком подниматься вверх.

Единственный недостаток этого способа организации дымохода печи в том, что металлические трубы не обладают такими теплоизолирующими качествами как аналоги из кирпича, из-за этого в зимнее время, когда перепад между внутренней и наружной температурой максимальна, на внутренней поверхности оседает конденсат, эта проблему решают современные сэндвич-трубы, защищенные слоем утеплителя.

Особенности проходных узлов

При выведении трубы через крышу необходимо решить следующие проблемы:

  1. Формирование надежного теплового барьера, защищающего кровельный материал от разогрева сверх допустимой температуры.
  2. Надежная гидрозащита трубы от осадков и стекающих по скату крыши потоков воды.
  3. Восстановление многослойной банной защиты для предотвращения потери тепла и выхода пара из парилки.

В соответствии с действующими нормами расстояние от дымоходной трубы до горючего кровельного материала даже с учетом создания теплового барьера должно составлять не менее 14-26 см (в зависимости от используемых материалов). Таким образом, в многослойной банной защите создается достаточно большое окно, где защитные слои удаляются. Для восстановления защиты проходной участок, прежде всего, отделяется от общей крыши. Для этого устанавливаются дополнительные стропильные опоры вокруг трубы, которые связываются перемычками. Создается изолированный короб, который заполняют базальтовой минеральной ватой и покрывают гидро- и пароизоляционным рулонным материалом. Края защитных пленок формируются в форме конверта и заводятся на поверхность трубы, где закрепляются скобами или гвоздями. Все участки стыка надежно герметизируются теплостойкими клеевыми составами. Отвод потока воды и конденсата лучше всего осуществлять с помощью специальных дренажных желобов, которые устанавливаются непосредственно вокруг трубы.

Они выполняются из эластичного гидроизоляционного материала и надежно защищают от влаги место прохода через крышу. В конструкцию входит фланец и фартук из силиконового полимера или резины. Фланец также обладает определенной эластичностью, но упрочнен путем металлизации. Такой готовый герметизирующий узел одевается на трубу и плотно её охватывает. Края фартука заводятся под кровельное покрытие.

При монтаже проходного узла важно надежно загерметизировать все стыки. С этой целью используются специальные клеевые составы с повышенной нагревостойкостью

Чаще всего рекомендуются специальные герметики на основе силикона, которые сохраняют работоспособность при температуре до 350-4000С.

Печная труба бани играет важную роль и является обязательным элементом при использовании твердого топлива. При обустройстве дымохода и проведении его через крышу должны быть соблюдены все нормы пожарной безопасности, а также восстановлены все банные защитные слои.

Правила безопасности

Проход трубы через потолок бани регламентируется СНиП 41-01-2003. Данный документ гласит, что:

  • проход трубы бани в потолке должен располагаться на минимальном расстоянии в 350 мм от легко воспламеняющихся конструкций и 250 мм от трудно воспламеняющихся элементов;
  • идеальным считается это расстояние оставить не закрытым (воздушным). Однако такая конструкция будет терять большое количество тепла;
  • указанное расстояние заполняется негорючими материалами;
  • отверстие необходимо закрыть металлическими листами (чаще применяется нержавейка, которая не портит внешний вид помещения);
  • труба в бане через потолок и крышу не должна иметь стыков. Этот фактор необходимо учесть при конструировании дымохода;
  • максимальная длина трубопровода, проходящего через потолок или крышу не должна превышать 1 м;
  • дымоход не должен крепиться к перекрытию или кровле жестко.

В ходе повышения и понижения температуры труба может соответственно немного расширяться и сужаться. Прочное крепление приведет к деформации трубы или проходимого перекрытия.

Выбор теплоизоляционного материала

Теплоизолятором могут быть следующие материалы:

базальтовая или минеральная вата. Утеплитель способен выдерживать нагрев до 600ºС. Основными недостатками является: выделение формальдегида, так как в состав материала входят смолы и неустойчивость защитных качеств при намокании, что возможно в случае образования конденсата;

Базальтовая вата

керамзит. Материал обладает отличными свойствами. При намокании керамзит быстро восстанавливает свои функции. Однако для обустройства перекрытия придется дополнительно ставить емкости, в которых материал будет располагаться;

Керамзит средней фракции

минерит. Материал состоит из цемента, целлюлозы и минеральных наполнителей. Плитка минерита способна выдерживать температуру до 600ºС. При нагревании не выделяет вредных веществ, а при попадании воды не теряет своих свойств;

Утеплитель минерит

  • асбест. Является неплохим изолирующим материалом, однако при сильном нагревании выделяет вредные для человека вещества;
  • песок или глина. Материалы использовались в качестве теплоизоляторов ранее, до появления современных утеплителей. Однако некоторые специалисты предпочитают пользоваться натуральными материалами, нежели искусственными.

Самым оптимальным утеплителем считается минерит.

Изоляция стыков труб

Для придания стыкам герметичности применяют:

  • высокопрочные герметики, способные выдерживать большие перепады температур;
  • специальные хомуты, изготовленные из такого же материала, как и дымоход.

Для обеспечения тяги в дымоходном канале не должно быть больше 3 – 4 соединений труб. Оптимальным считается дымоход, состоящий из 3-х колен.

Как установить дымоход через стену

Алгоритм установки дымохода через стену проще, чем вывод через крышу. Однако есть определенные требования по установке, которые следует знать на этапе планирования бани:

  • Технологическое отверстие для вывода трубы в стене бани проделывают на высоте не менее 1,2-1,5 м.
  • Горизонтальный участок трубы (от печи до внешнего поворота на вертикаль) не должен превышать 1 м. Большая протяженность этого участка приводит к значительному снижению тяги, быстрому забиванию дымохода продуктами сгорания.
  • Вертикальный участок трубы, идущий вдоль внешней стены бани не должен прилегать к ней более чем на 1, 5 м. Такое же расстояние оставляют при огибании кровельного наплыва.
  • Расстояние до соседних зданий при выводе трубы по улице через стену запрещено оставлять менее 1,5 м до своего строения, менее 3 м до соседской постройки.
  • Для эффективного дымоудаления запрещено делать более 3 поворотов трубы с горизонтального на вертикальное положение.
  • Общая протяженность вертикального участка должна быть не менее 5 метров для обеспечения эффективной тяги.
  • По помещению труба не имеет теплоизоляции. После прохода через стену выводят изолированный сэндвич.

Монтаж дымохода в бане через стену осуществляют следующим образом:

  • К печи, через специальный адаптер, подсоединяют сегмент с заслонкой (шевером). Заслонка, как в классической печи, регулирует уровень тяги. Полное ее перекрытие не дает теплу уходить в атмосферу после того, как печь потухла. Каждый стык обрабатывают огнестойким герметиком и стягивают специальными зажимами.
  • На стену, в зоне технологического отверстия устанавливают теплозащитный экран-отражатель. Диаметр отверстия рассчитывают таким образом, чтобы стенка трубы не доходила до стены бани 45 см.
  • Трубу выводят наружу, закрывая свободное пространство короба в стене теплоизоляцией. Минвату помещают в специальную металлическую сетку, которая служит механическим ограничителем.
  • При выводе конструкцию продолжают тройником. Нижнее отверстие коего имеет заглушку, образуя емкость для сбора смолы и конденсата. Через это отверстие периодически дымоотвод чистят.
  • Вертикальный участок ведут прямо до козырька кровли. Его огибают уголками на 45 или 90 градусов. Предпочтительнее монтировать острые углы, для плавного изгиба.
  • Верх дымоотвода оформляют защитным зонтом.

Для удержания веса трубы с внешней стороны устанавливают специальные опоры. Кроме этого через 50 см на стену дома устанавливают специальные кронштейны для удержания вертикальной конструкции в недвижимом, фиксированном положении.

Рекомендуем ознакомиться:  Можно ли заливать полипропиленовые трубы в стяжку?

Нижние опоры с внешней стороны бани удерживают вес не только вертикального участка конструкции, но и фиксируют горизонтальное колено, удерживая направляющую ось от печи.
