Разновидности датчиков
Разновидности датчиков Не смотря на одинаковый принцип действия, их назначение может быть разным, в зависимости от условий эксплуатации. Поэтому, выбирая датчик, следует в первую очередь определиться с тем, где он будет установлен.
Устройства, предназначенные для установки на открытом воздухе, выполняются в более защищенном корпусе, тем более, если они работают от сети 220V. Степень защиты помечается двумя буквами (IP) и цифрами. Так, для эксплуатации вне помещения следует выбирать электрооборудование, имеющее степень защиты IP 55 и не ниже, а в случае установки внутри помещения – с пометкой до IP 55.
Выбор по типу питания
В зависимости от конструкционных особенностей, датчики работают:
- От сети, напряжением 220 V.
- От гальванических элементов питания (батареек или аккумуляторов).
Датчики движения бывают проводными и беспроводными
Наиболее востребованными считаются устройства, работающие от напряжения 220 V, то есть проводные. Меньший спрос на датчики, которые работают от батареек или аккумуляторов, но в последнее время все больше отдают предпочтение независимым источникам питания. К тому же, бывают случаи, когда необходим именно беспроводной датчик движения, работающий от солнечной батареи, например.
Принцип действия датчика движения
Принцип работы датчиков движения может быть различным. Поэтому различают:
- Инфракрасные датчики движения, которые реагируют на тепло, излучаемое теплокровными существами. Представляют пассивные устройства, поскольку сами никаких сигналов не излучают, а только реагируют на них. Такие типы датчиков реагируют не только на появление человека, но и на движения животных.
Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком
- Акустические датчики, реагирующие на звуковые сигналы. Это также пассивные устройства, которые включают различные устройства от хлопка руками или от звука открывающейся двери и т.д. Их удобно устанавливать в подвалах частных домов или городских квартир. Как правило, в подвалах появляется шум только тогда, когда в него кто-то заходит. Что касается других условий эксплуатации, то нужно хорошо подумать.
- Микроволновые датчики движения. Это уже группа активных устройств, поскольку датчики движения сами генерируют микроволны и сами их отслеживают. Если в их «поле зрения» появляется движущийся объект, то они включают сигнализацию, как световую, так и звуковую. Чувствительные модели таких устройств могут контролировать помещения, находящиеся за перегородками. Как правило, подобные типы датчиков применяются в охранных системах.
- Ультразвуковые датчики отличаются от микроволновых только диапазоном излучаемых сигналов. Используются не так часто, поскольку на него могут реагировать животные. Длительное излучение ультразвука может также негативно сказаться на здоровье человека.
Разное исполнение, но цвет, в основном, белый и черный
- Комбинированные, в которых заложено несколько принципов реагирования на движущиеся объекты. Эти устройства считаются наиболее надежными, но и стоят они гораздо дороже.
Как правило, в основном используются инфракрасные датчики, поскольку это недорогие устройства, а их радиус действия устраивает потенциальных покупателей. К тому же, датчики оборудованы регуляторами для более точной настройки. Ультразвуковые и микроволновые датчики лучше устанавливать в длинных коридорах или на лестницах, поскольку у них гораздо больше радиус действия. Для охраны важных объектов лучше подойдут микроволновые датчики, тем более что они способны обнаружить движущийся объект даже за перегородкой.
Датчик Движения. Схема подключения датчика движения. Как самостоятельно подключить датчик движения.
Способ определения наличия движения
Датчик определяет наличие движения, анализируя сигналы различных типов, приходящие со стороны зоны наблюдения.
Ультразвуковые устройства
Ультразвуковые датчики движения работают по принципу локатора летучей мыши – излучают ультразвук и улавливают отраженный сигнал. При его изменении происходит срабатывание.
Внутри датчика находится генератор ультразвука частотой 20–60 кГц. Отраженный ультразвук принимается приемником. При движении объектов в зоне контроля датчика частота сигнала меняется из-за эффекта Доплера. Эти изменения обрабатываются и при превышении установленного уровня вызывают срабатывание исполнительных механизмов.
Широкое применение такие приборы нашли в системах автоматической парковки, контроле «слепых» зон автомобиля и датчики заднего хода, например, Fiat 124–13, а также в помещении, в длинных коридорах и на лестницах.
Достоинства ультразвуковых датчиков:
- небольшая стоимость;
- отсутствие влияния погоды;
- сохраняют работоспособность при высокой влажности и запыленности;
- не влияет материал движущегося предмета;
- прогоняют мышей – вначале после включения частые ложные срабатывания, а через некоторое время они уходят и сигналы прекращаются.
Недостатки ультразвуковых устройств:
- Ультразвук вызывает дискомфорт у домашних животных. Его даже используют в качестве отпугивателя собак.
- Небольшая дальность обнаружения.
- Срабатывает только на быстрые движения – легко обмануть медленными. Можно настроить чувствительность так, что срабатывание будет происходить при малейших движениях тела, но при этом увеличится количество ложных сигналов.
Инфракрасные приборы
Принцип работы таких приборов основан на изменении теплового излучения при движении объектов.
Все предметы, имеющие температуру выше абсолютного ноля (-273 градуса), излучают инфракрасные, или тепловые лучи. Это излучение улавливается системой линз или зеркал, количество которых от 20 до 60. Лучи, проходя через эту систему, попадают на сенсор.
В корпусе прибора находятся два датчика, контролирующих температуру в разных зонах. При отсутствии движений на охраняемой территории сигналы одинаковые и не меняются. При движении нагретого тела, например, человека, сигналы на датчиках отличаются друг от друга, что вызывает срабатывание прибора.
Это необходимо учитывать для того, чтобы избежать мертвых зон. Например, для контроля коридора или двери, прибор необходимо устанавливать так, чтобы его лицевая часть была направлена поперек прохода.
Достоинства инфракрасного датчика:
- точная регулировка зоны контроля;
- на улице не реагирует на качающиеся деревья, а в помещении на занавески;
- ничего не излучает во время работы и безвреден для людей и животных.
Недостатки ИК датчиков:
- возможны ложные срабатывания на теплый воздух от кондиционеров и радиаторов отопления;
- при попадании солнечных лучей и при осадках понижена точность работы на улице;
- узкий диапазон рабочих температур – при высокой температуре тепловое излучение от людей и животных сливается с излучением от окружающих предметов, а при низкой, кожа и одежда остывают и излучение слишком слабое;
- можно спрятаться от датчика за экраном или в костюме, не пропускающем тепловые лучи.
Микроволновые датчики
Принцип действия и устройство микроволнового датчика аналогичен ультразвуковому – он излучает высокочастотные электромагнитные колебания и принимает отраженный сигнал. Самая распространенная частота излучения – 5,8 гГц.
Срабатывание устройства происходит при изменении частоты отраженного сигнала. При движении объектов в зоне контроля возникает эффект Доплера и меняется частота отраженного сигнала. Эти изменения обрабатываются микропроцессором, и происходит срабатывание устройства.
Достоинства микроволновых датчиков:
- контролю территории не препятствуют перегородки из диэлектрика – тонкие кирпичные стены, деревянные двери и окна без решеток;
- широкий диапазон рабочей температуры;
- высокая чувствительность;
- несколько независимых зон контроля;
- компактность.
Недостатки ВЧ датчиков:
- дороже устройств других типов;
- ложные срабатывания на движение вне зоны наблюдения – за окном или тонкими стенами;
- СВЧ волны наносят вред здоровью, поэтому их мощность не должна, по требованиям ВОЗ (всемирной организации здравоохранения), превышать 1 мВт/см2.
Комбинированные приборы
Комбинированные устройства совмещают датчики разных видов, например, инфракрасный и высокочастотный. В таких приборах недостатки одних типов компенсируются достоинствами других.
Недостатком таких приборов является более высокая цена по сравнению с обычными устройствами.
Настройка
Электрическое подключение завершено. Теперь на передней панели следует настроить датчик:
- Прокрутите первый регулятор для установки в режим авто.
- Второй регулятор отвечает за чувствительность к свету. Для активации датчика только в темное время суток, поверните регулятор на нужное количество градусов влево.
- Таймер отключения освещения при отсутствии движения в контролируемой зоне. Диапазон времени обычно указан характеристиках устройства, в инструкции по эксплуатации.
Готово. В распредщитке переведите автоматический выключатель в положение «включен» и проверяйте только что выполненную работу.
Угол обзора
В дешевых вариантах устройств доступны только настройки чувствительности, времени действия и уровня порогового освещения, а угол обзора фиксирован. Более дорогие аналоги позволяют регулировать и эту характеристику. Если прибор часто срабатывает не вовремя либо появляются слепые зоны, то стоит проверить правильность направления угла обзора.
Установка настенного датчика
Чувствительность (SENS)
Данный переключатель позволяет уменьшить количество ложных срабатываний от домашних питомцев, веток деревьев за окном и других факторов. Настройка по этому фактору начинается с минимального значения переключателя, с последующим увеличением до нужного. Все это производится экспериментальным путем с обязательным тестированием.
Задержка выключения (TIME)
В зависимости от модели детектора параметр может варьироваться от 3 сек до 15 мин. Это значит, что после того как было обнаружено движение, лампочка будет гореть в течение этого времени. При этом, если время вышло, но человек все еще находится в зоне видимости прибора, свет будет гореть. Таймер начинает свой отсчет до выключения лампы после того, как движение прекратилось. Начинать настройку следует с минимального значения.
Уровень освещенности (LUX/DAY LIGHT)
Настройка по этому параметру производится для регулировки включения осветительного прибора при заданной освещенности. То есть включение будет происходить только если произойдет регистрация движения при настроенной освещенности. Если освещенность в помещении будет выше – прибор не включится. Регулировку производят с минимального значения, постепенно увеличивая до необходимого.
Описание действия датчиков движения для включения света
Системы автоматического управления внутренним и/или наружным освещением является конкретным решением множества комплексных и актуальных проблем. Например, наименьшее потребление электрической энергии, значительное уменьшение затраты электрического заряда аккумуляторов автономных детекторов присутствия, снижения времени работы осветительного оборудования, тем самым, продлевая их срок эксплуатации и многие другие немаловажные задачи.
Сенсорное оборудование непосредственно монтируется в общую систему освещения, и при возникновении объекта, который перемещается, регистратор движения подает сигнал на осветительное оборудование. Выключение света происходит через некоторое время, в большинстве моделей оно настраивается после того, как перемещение полностью прекратилось. Исходя из обширного диапазона характеристик оборудования можно с легкостью подобрать необходимый регистратор присутствия, который будет соответствовать всем требованиям и желаниям покупателя.
Основные технические характеристики
При выборе прибора, кроме типа датчика, имеют значение технические характеристики устройства.
Угол обзора
При выборе места установки важно учесть угол обзора. Потолочные датчики имеют угол обзора до 360 градусов
При его установке на стену не будет использоваться половина возможностей (инфракрасный и ультразвуковой ДД) или появятся ложные срабатывания (ВЧ датчик)
Потолочные датчики имеют угол обзора до 360 градусов. При его установке на стену не будет использоваться половина возможностей (инфракрасный и ультразвуковой ДД) или появятся ложные срабатывания (ВЧ датчик).
Угол обзора настенного датчика составляет 180 градусов. Такие устройства контролируют территорию перед входом.
Дальность действия
Не меньшее значение имеет расстояние контроля. Попытка увеличить его, повесив устройство выше, чем предусмотрено производителем, приведет к появлению слепых зон. Радиус зоны контроля составляет от 6 до 50 метров. Поэтому для включения уличного освещения дальность датчика должна соответствовать размерам территории.
Мощность подключаемых светильников
Мощность нагрузки, которую можно подключать к устройству, также имеет большое значение. Она определяется по мощности ламп или светильников, которые к нему подключаются. Кроме того, необходимо предусмотреть 20% запас мощности.
Если мощность устройства недостаточна, то светильники можно включить через реле или пускатель.
Дополнительные функции
В некоторых ситуациях только фиксации движения в зоне контроля недостаточно. В этих случаях необходимо приобрести устройство с дополнительными возможностями:
- Датчик освещенности. При использовании прибора для автоматического включения светильников он должен работать только в темное время суток. Для этого необходим датчик освещения, иначе лампы будут гореть в светлое время суток. Он может быть встроенным или подключаться дополнительно.
Модель со встроенным датчиком уровня освещения
- Защита от животных. При высокой чувствительности будут ложные срабатывания при перемещении собак или кошек. Для того чтобы предотвратить возникновение этой проблемы, необходима защита от срабатывания прибора при появлении животного весом до 25 кг. Для этого регулируется чувствительность прибора. Но от ложных срабатываний на крупных собак, вес которых близок к весу человека, эта опция не спасает.
- Задержка отключения света. При подключении датчика к системе управления освещением, возможна ситуация, при которой человек какое-то время не двигается, например, в туалете или ванной, но находится в помещении или сделал шаг за порог, но не отошел от двери. Если свет в это время будет гаснуть, то это неудобно и неприятно для глаз. Для предотвращения подобной ситуации используется функция задержки времени.
Классификация светильников
По типу излучаемых волн устройства подразделяются на следующие категории:
- Инфракрасные. Включение происходит при понижении и повышении температуры в помещении. Изменения фиксируются ИК датчиком.
- Микроволновые. Срабатывание происходит, когда сенсор реагирует на изменение частоты волн на территории, которая попадает в сектор его действия.
- Ультразвуковые. Работают по принципу эхолокации, который применяется при изготовлении РЛС и сонаров.
- Комбинированные. Состоят из двух и более датчиков, что повышает надежность приборов, но увеличивает потребление ими энергии.
По способу крепления приборы подразделяются на стационарные и съемные. Первый вариант жестко крепится на основу и рассчитан на постоянное нахождение на одном месте. Светильники второго типа крепятся на поверхность липучками, крючками, кронштейнами или втыкаются в зарядное устройство, выполняющее функцию базы. По устройству лампы бывают накладными и встраиваемые.
Как выбрать датчик движения
Есть много вариантов разделения датчиков по категориям, исходя из особенностей той или иной конструкции.
По месту установки:
- уличные – предназначенные для установки на улице, они имеют степень защиты IP44-IP65;
- внутренние – предназначены для установки в помещениях.
По принципу действия:
- ультразвуковые – срабатывают на ультразвук;
- микроволновые – излучают высокочастотные радиоволны;
- инфракрасные – улавливают тепловое излучение.
В активных датчиках есть приемник и передатчик сигнала, в пассивных передатчика нет.
По устройству:
- однопозиционные – приемник и передатчик монтируются в одном корпусе;
- двухпозиционные – передатчик и приемник устанавливаются в разных местах;
- многопозиционные – система с несколькими передатчиками и приемниками, устанавливаемыми в разных местах.
По типу установки:
- многофункциональные – следят за уровнем освещенности и движения;
- комнатные – устанавливаются в помещениях и подключаются к системам охраны или управления светильниками;
- уличные датчики движения – применяют для включения уличного освещения и охраны территории;
- накладные – созданы для настенного монтажа;
- потолочные – монтируются в подвесной потолок;
- врезные – можно встраивать в стены и мебель, выглядят как миниатюрная деталь интерьера.
Достоинства и основные преимущества ночников с датчиками движения
- Существенная экономия электроэнергии, о которой мы уже упоминали ранее. Причем наиболее экономичными будут светодиодные ночники без подключения к сети.
- Удобный для передвижения, неяркий, комфортный свет. Минимального освещения, которое дает прибор, будет вполне достаточно, чтобы замерить глазом размеры комнаты и увидеть все имеющие под ногами и около них препятствия. При этом свет не будет раздражать ночью, если вы не намерены просыпаться, а просто встали попить воды или в туалет.
- Как известно, проснувшись ночью «на минуточку», бывает потом очень сложно заснуть снова. Во-первых, вы долго ищете в темноте выключатель. Во-вторых, включившийся свет будоражит нервную систему и будит вас окончательно. Светодиодные ночники с датчиками движения не только позволяют не тратить время на поиски выключателя, но и дают теплый комфортный свет, который не будит. После ночной прогулки по дому вы заснете быстро и без проблем.
- Современные светильники имеют очень стильное и современное оформление. Не составит труда подобрать ночник под тот вид дизайна помещения, который у вас имеется. Кроме того, производители предлагают огромный выбор ночников с датчиками движения и для детских комнат. Они могут быть как лаконичными и сдержанными по стилю, так и выполненными в виде героев мультфильмов или кинокартин. Такой оригинальный, но дающий спокойный ненавязчивый свет ночник отлично будет смотреться в детской.
- Многие модели светильников оснащаются дополнительно специальными датчиками, замеряющими свет в помещении. Они не будут работать в светлое время суток, чем поспособствуют еще большей экономии семейного бюджета.
Виды светодиодных ночников по типу питания
Здесь всего два варианта: либо ночник работает от сети, либо использует для подзарядки аккумуляторные батареи. Какие модели лучше и практичнее?
Проводные модели включаются в сеть и полностью зависят от ее работоспособности. Чаще всего такие ночные светильники рекомендуются для домашнего использования. Но если владелец квартиры хочет перейти на полноценную экономию электроэнергии, то лучше отдать свое предпочтение беспроводному варианту.
Ночник с датчиком движения на батарейках не будет зависеть от электричества. Такой вариант освещения можно выбрать для садового участка, для организации освещения в уличной беседке, возле мангала, вдоль садовых дорожек или в гараже.
Источником питания такого прибора могут служить не только обычные, но и солнечные батареи или фотоэлементы. Это, пожалуй, самый удачный вариант для тех пространств, где ночник с датчиком движения от сети подключен быть не может. Единственный минус таких приборов – необходимость постоянно следить за их полной зарядкой.
Самостоятельная установка и подключение
Своими силами провести установку не составит труда, а все, потому что прибор предельно простой и понятный. В случае с портативной моделью, что работает на элементах питания, то с ней все понятно – установка проводится там, где нужно. Для этого модели имеют специальные крепежные отверстия.
В отношении ночника, который работает от сети, то его просто нужно включить в подходящую розетку. Модели, которые подключаются к электрической сети посредством проводов монтировать не сложнее, чем любой другой осветительный прибор.
Стоит сказать о том, как выбирать место для установки датчика. При этом следует учитывать расположение комнат, и самые привычные траектории перемещения. Именно эти точки должен охватывать сенсор. Среди рекомендуемых участков в доме:
- Рядом с входной дверью.
- Возле детской кроватки.
- На мебели.
Важно! Если принцип работы прибора основан на ИК излучении, его нельзя монтировать поблизости от бытовых приборов, которые дают тепло. Последний этап – это настройка датчика для реагирования в нужное время, включения на заданный период
Настройка производится при помощи элементов на корпусе изделия. Тут конкретные советы ни к чему, ведь подстройка производится экспериментальным путем, исходя из потребностей в подсветке и условий установки
Последний этап – это настройка датчика для реагирования в нужное время, включения на заданный период. Настройка производится при помощи элементов на корпусе изделия. Тут конкретные советы ни к чему, ведь подстройка производится экспериментальным путем, исходя из потребностей в подсветке и условий установки.
Обзор моделей
Модельный ряд ночников, которые оснащены датчиками движения большой. Первая группа, которую стоит рассмотреть – приборы с подключением в розетку. Они считаются более надежными за счет того, что не нуждаются в контроле работоспособности батареек. Удобно их подключать в коридоре на лестнице. Освещение не слишком интенсивное, но его вполне достаточно, чтобы не травмироваться спросонья.

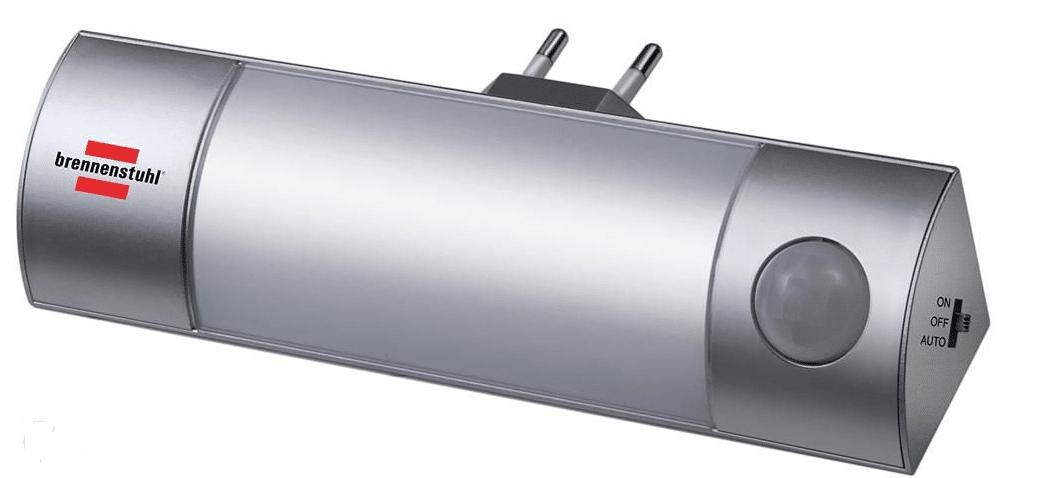

NL9 Brennenstuhl
Немецкий бренд предлагает качественный и долговечный ночник с простым дизайном. За счет своей лаконичности он вписывается в любой интерьер. В нем есть датчик движения и светочувствительный элемент, который контролирует степень освещенности. То есть, он не будет срабатывать днем, когда его свет ни к чему.
Управление режимами работы происходит посредством тумблеров, что размещены сбоку, всего их 3:
- Постоянное свечение.
- Выключение.
- Режим автоматического срабатывания.
Потребляет 2 Вт, при подключении в сеть 220 В.
SV57991 от Светозар
Ночник от российского производителя, модель, которую следует рассмотреть – SV57991. Модель отличается компактными размерами, поэтому вполне удобно использовать в детской. Основное элемент, который подает свет – компактная люминесцентная лампа с цоколем е14.
Датчик движения, что вмонтирован в корпус, захватывает угол 110⁰, радиус в пределах 5 м. При выявлении движения лампа загорается, через 1 минуту свет гаснет автоматически. Кроме того, можно настроить режим работы при помощи клавиши сбоку. Энергопотребление не более 7 Вт в зависимости от режима работы.
XYD480 от Camelion
Китайский производитель предлагает похожую с предыдущим модель ночника. Источник света и его характеристики такие же. Лампа закрыта пластиковым стеклом, которое рассеивает свет, даже если прибор будет включен всю ночь, то спать мешать не будет. Габариты изделия компактные. Характеристики:
- Зоны охвата датчика – до 6 м.
- Установка на расстоянии 30 см от пола.
- Потребление – 7 Вт.
TDM Electric
Российский бренд, который предлагает большой выбор умных ночников с датчиками движения по доступной цене. Родители оценят тематическую линейку специально для детей. Корпус такого ночника изготовлен из полупрозрачного пластика, который соответствует стандартам безопасности. Легкое свечение, которое от него исходит, дает миниатюрный светодиод, что потребляет 0,3 Вт. Яркость умеренная, что поможет ребенку заснуть, не боясь темноты. Зажигается ночник только после наступления темноты – за это отвечает датчик контроля освещенности. Причем когда включиться основное освещение ночник автоматически выключиться.
Производитель предлагает также «взрослую» линейку. Подобные ночники станут отличным интерьерным решением, ведь выглядят отлично. Они несколько ярче, диод их потребляет 1 Вт. Корпус прозрачный, поэтому не поглощает свечение.
«Ночной маяк»
Этот оригинальный многофункциональный ночник станет настоящей находкой. Он и ночник, который работает от розетки и фонарик, который можно взять с собой. Когда данный прибор размещен на зарядной базе, он исполняет роль ночника.
Если нужно пройти в другую комнату, то его можно взять с собой. Включение происходит с помощью кнопки на корпусе. В конструкции присутствует 2 осветительных блока для каждой из задач, которую выполняет ночник. Верхние диоды в количестве 5 штук светят ярко, они используются как фонарик. Боковые элементы включают 15 диодов за матовым стеклом. От батареек они могут работать до 8 часов. Есть регулировка для полного отключения или постоянной работы.
Инфракрасный
Для производственных помещений и жилых домов отлично подойдут светильники с датчиками движения, дарующие инфракрасный свет. Работа прибора основана на распознавании малейших колебаний температуры в помещении. Фотореле, установленное в датчике, реагирует на инфракрасный свет и изменение температуры в окружающей среде, которое происходит при приближении человека.
Ночник с датчиком движения является просто идеальным световым прибором, так как очень тонко «чувствует» приближение или отдаление объекта. При этом человеку не обязательно плясать или прыгать возле выключателя. Достаточно будет небольшого шевеления, чтобы ночник распознал «хозяина» и включился.
Достоинства и основные преимущества ночников с датчиками движения
- Существенная экономия электроэнергии, о которой мы уже упоминали ранее. Причем наиболее экономичными будут светодиодные ночники без подключения к сети.
- Удобный для передвижения, неяркий, комфортный свет. Минимального освещения, которое дает прибор, будет вполне достаточно, чтобы замерить глазом размеры комнаты и увидеть все имеющие под ногами и около них препятствия. При этом свет не будет раздражать ночью, если вы не намерены просыпаться, а просто встали попить воды или в туалет.
- Как известно, проснувшись ночью «на минуточку», бывает потом очень сложно заснуть снова. Во-первых, вы долго ищете в темноте выключатель. Во-вторых, включившийся свет будоражит нервную систему и будит вас окончательно. Светодиодные ночники с датчиками движения не только позволяют не тратить время на поиски выключателя, но и дают теплый комфортный свет, который не будит. После ночной прогулки по дому вы заснете быстро и без проблем.
- Современные светильники имеют очень стильное и современное оформление. Не составит труда подобрать ночник под тот вид дизайна помещения, который у вас имеется. Кроме того, производители предлагают огромный выбор ночников с датчиками движения и для детских комнат. Они могут быть как лаконичными и сдержанными по стилю, так и выполненными в виде героев мультфильмов или кинокартин. Такой оригинальный, но дающий спокойный ненавязчивый свет ночник отлично будет смотреться в детской.
- Многие модели светильников оснащаются дополнительно специальными датчиками, замеряющими свет в помещении. Они не будут работать в светлое время суток, чем поспособствуют еще большей экономии семейного бюджета.
Ночник с датчиком движения: виды, принцип работы на News4Auto.ru.
Наша жизнь состоит из будничных мелочей, которые так или иначе влияют на наше самочувствие, настроение и продуктивность. Не выспался — болит голова; выпил кофе, чтобы поправить ситуацию и взбодриться — стал раздражительным. Предусмотреть всё очень хочется, но никак не получается. Да ещё и вокруг все, как заведённые, дают советы: глютен в хлебе — не подходи, убьёт; шоколадка в кармане — прямой путь к выпадению зубов. Мы собираем самые популярные вопросов о здоровье, питании, заболеваниях и даем на них ответы, которые позволят чуть лучше понимать, что полезно для здоровья.
Изготовление ночника своими руками
Схема для создания самодельного светильника с ДД
Имея в своем распоряжении паяльник и отвертку, можно без труда сделать ночник своими руками.
Потребуется:
- пульт и приемное устройство от старого телевизора, видеоплеера или музыкального центра;
- лампа на 220 В с резистором или светодиод на 12 В;
- блок питания от мобильного телефона или двухжильный кабель на 220В качестве источника питания;
- кусок матового пластика для рассеивания света.
Нужно соединить приемник с блоком питания, лампой и закрыть устройство рассеивателем. После установки батареек в пульт ДУ автоматический ночник готов к работе.
Совмещение датчика движения с выключателем
Для обеспечения постоянной работы светильника, независимо от уровня освещенности и наличия в зоне действия сенсора человека, в схему можно поставить выключатель. В качестве него может быть использован переключатель одноклавишного типа. При его включении коммутирующие контакты сенсора шунтируются, что обеспечивает постоянный режим освещения.
Нейтраль или нулевой провод от выключателя следует напрямую к светильнику (лампе) из сети, фазный провод проходит через выключатель, контакты которого параллельны коммутационной группе сенсора. Если использован в схеме пускатель, то его обмотка должна питаться от выключателя.
Схема подключения нескольких датчиков
Схема первого типа получила широкое применение в помещениях простой формы. Это может быть квадрат, прямоугольник или круг, в общем, то, где требуется контролировать только одну определенную зону. Если требуется организовать автоматическое включение освещения в помещениях сложной формы с дополнительными ответвлениями и изгибами, например, в изогнутых коридорах, то необходимо применить несколько датчиков. Но в данной схеме также есть свои нюансы. Например, если требуется организовать комфорт передвижения по длинному коридору, но при этом необходимо обеспечить максимум экономии, то датчики должны включаться независимо друг от друга, то есть параллельно.
Если требуется создать надежную охранную систему, то подсоединение датчика движения на свет следует выполнять по схеме, представленной ниже.
Здесь датчики объединены между собой фазным проводом от сети. Нулевой провод поступает на все сенсоры и светильник или сигнализацию без промежуточной коммутации
Здесь важно не путать цвета проводов и контролировать фазу на всех устройствах, чтобы не создать короткого замыкания в схеме. При срабатывании любого из датчиков включиться главный сигнальный светильник или система звукового оповещения
При создании системы с управляемыми светильниками параллельно контактной группе датчиков устанавливается выключатель. Если схема состоит из нескольких датчиков движения, и требуется обеспечить независимое включение каждого из светильников, то выключатель устанавливается на каждом датчике.
Перед тем, как проверить устройство контроля движения, следует убедиться в соблюдении цветов проводов и надежности их зажима в клеммах.
