Конструкция и особенности эксплуатации щитков освещения

Размещение ЩО

Один из важнейших критериев однолинейной схемы электрического щита освещения — это месторасположение щитка распределения.

К расположению ЩР предъявляются следующие требования:

его можно устанавливать на расстоянии от одного метра, но не ближе к газопроводам, водопроводам, канализационным коммуникациям. Вариант возможного затопления помещения, в котором будет размещена щитовая, полностью исключается. Но если все-таки по ряду обстоятельств ЩОВ пришлось монтировать в помещении, которое может быть затоплено, щиток нужно устанавливать выше вероятной границы затопления;
правильный подбор распределительного щитка — это тоже очень важный момент. Здесь в первую очередь учитывается вариант монтажа электрического щита освещения. Есть два способа — навесной, встраиваемый. Последний наиболее удобный, так как конструкция не будет занимать свободное пространство, и окажется дополнительно защищена от возможных температурных, механических влияний;
если осуществляется самостоятельная установка РЩ, то следующий этап — это выбор материала, из которого сделан РЩ. В данном случае принципиальным становится вопрос месторасположения щитовой;
если место для установки электрощита выполнено из сгораемых средств, ЩО обязательно выполняется из негорючих материалов (сталь). При осуществлении установки изделия на основание, выполненное из негорючих материалов, сам щит может быть изготовлен из слабогорючих средств;
щитовая наружного освещения по ПУЭ/п.4.1.28 должна монтироваться на расстоянии 20 см в высоту от поверхности грунта, бетонного основания

Важно учитывать возможность снежных заметов. Если такой фактор возможен, то монтаж ЩНО производится на предварительно возведенный фундамент;
если НРЩ дополнительно оборудованы счетчиками, измерительными устройствами, импульсным реле, то обязательно обустраивается их подогрев

Исключением являются щитовые с такими приборами, способными нормально функционировать при температуре ниже плюс 5 градусов.

Схема управления наружным (уличным) освещением

Для управления наружным освещением используют различные варианты схем. Сегодня вам хочу представить универсальную схему включения/отключения наружным освещением, которую можно применять практически всегда, внося минимальные изменения.

К примеру, различные варианты схем управления, я также шкафы управления уличным освещением я рассматривал в своем курсе по проектированию кабельных сетей и наружного освещения. Но сегодня универсальную схему я слегка модернизирую, чтобы выполнить дополнительное требование заказчика.

Любая нормальная схема управления наружным освещением должна иметь 3 режима работы:

  • ручной режим;
  • дистанционный режим;
  • автоматический режим.

Исходя из этого, предлагаю вашему вниманию универсальную (типовую) схему управления уличным освещением:

Универсальная (типовая) схема управления наружным освещением

Рассмотрим назначение всех коммутационных аппаратов и изделий.

QF – автоматический выключатель, который предназначен для защиты цепей управления.

KM1 – электромагнитный контактор, который необходим для коммутации силовой цепи (включения/отключения наружного освещения).

KT1 – астрономический таймер либо фотореле, которые управляют освещением в зависимости от времени суток или освещенности.

SA1 – кулачковый переключатель выбора режима работы схемы управления.

SB1 – кнопка «Стоп» с размыкающим контактом без фиксации для отключения наружного освещения в ручном режиме.

SB2 – кнопка «Пуск» с замыкающим контактом без фиксации для включения наружного освещения в ручном режиме.

Схема работает очень просто. Изначально необходимо выбрать необходимый режим работы. В ручном режиме освещение включается и отключается кнопками «Пуск» и «Стоп», которые могут быть установлены на шкафу управления либо вынесены на пост охраны. В дистанционном режиме для управления освещением требуется «сухой контакт» от внешнего устройства. В автоматическом режиме управление осуществляется за счет реле (фотореле, астрономического таймера).

Если вам какой-либо режим не требуется, то схему очень легко упростить до требуемой конфигурации.

Однако, предположим, что наружное освещение должно включаться не только от таймера либо фотореле, но и от сигнала охранной сигнализации. Как будет выглядеть схема в таком случае?

Охранная сигнализация – это и есть дистанционное управление. Но в нашем случае мы должны совместить дистанционный и автоматический режимы. Для этого вместо трехпозиционного переключателя нам достаточно применить двухпозиционный кулачковый переключатель, а вспомогательные контакты КТ1 и охранной сигнализации должны быть подключены параллельно.


Схема управления наружным освещением по сигналу охранной сигнализации

В такой схеме наружное освещение может включиться в любое время суток при условии, что сработала охранная сигнализация.

Советую почитать:

Схемы подключения выключателей

Как подключить чайник, микроволновую печь и холодильник?

Управление освещением в проходном коридоре

Щит управления системой электрообогрева

Управление наружным освещением

6.5.19. Система управления наружным освещением должна обеспечивать его отключение в течение не более 3 мин.

Управление наружным освещением рекомендуется осуществлять из ограниченного числа мест.

6.5.20. Для небольших промышленных предприятий и населенных пунктов допускается предусматривать управление наружным освещением коммутационными аппаратами, установленными на линиях питания освещения, при условии доступа обслуживающего персонала к этим аппаратам.

6.5.21. Централизованное управление наружным освещением городов и населенных пунктов рекомендуется выполнять:

  • телемеханическим 50 тыс. – при количестве жителей более
  • телемеханическим или дистанционным – при количестве жителей от 20 до 50 тыс.;
  • дистанционным – при количестве жителей до 20 тыс.

6.5.22. При централизованном управлении наружным освещением промышленных предприятий должна обеспечиваться возможность местного управления освещением.

6.5.23. Управление освещением открытых технологических установок, открытых складов и других открытых объектов при производственных зданиях, освещение которых питается от сетей внутреннего освещения, рекомендуется производить из этих зданий или централизованно.

6.5.24. Управление наружным освещением города должно осуществляться от одного центрального диспетчерского пункта. В крупнейших городах, территории которых разобщены водными, лесными или естественными преградами рельефа местности, могут предусматриваться районные диспетчерские пункты.

Между центральным и районным диспетчерскими пунктами необходима прямая телефонная связь.

6.5.25. Для снижения освещения улиц и площадей городов в ночное время необходимо предусмотреть возможность отключения части светильников. При этом не допускается отключение двух смежных светильников.

6.5.26. Для пешеходных и транспортных тоннелей должно предусматриваться раздельное управление светильниками дневного, вечернего и ночного режимов работы тоннелей. Для пешеходных тоннелей, кроме того, необходимо обеспечить возможность местного управления.

6.5.27. Управление освещением территорий школ-интернатов, гостиниц, больниц, госпиталей, санаториев, пансионатов, домов отдыха, парков, садов, стадионов и выставок и т.п. рекомендуется осуществлять от системы управления наружным освещением населенного пункта. При этом должна быть обеспечена возможность местного управления.

При питании освещения указанных объектов от сетей внутреннего освещения зданий управление наружным освещением может производиться из этих зданий.

6.5.28. Управление световым ограждением высотных сооружений (мачты, дымовые трубы и т.п.) рекомендуется предусматривать из объектов, к которым эти сооружения относятся.

6.5.29. Централизованное управление сетями наружного освещения городов, населенных пунктов и промышленных предприятий должно осуществляться путем использования коммутационных аппаратов, устанавливаемых в пунктах питания наружного освещения.

Управление коммутационными аппаратами в сетях наружного освещения городов и населенных пунктов рекомендуется производить, как правило, путем каскадного (последовательного) их включения.

В воздушно-кабельных сетях допускается включение в один каскад до 10 пунктов питания, а в кабельных – до 15 пунктов питания сети уличного освещения.

Конструктивные особенности щита освещения

К устройству щита освещения предъявляются аналогичные требования, как и к распределительным щитам. Подведение питания осуществляется посредством автоматического рубильника, который рассчитан на нагрузку всех светотехнических приборов, подсоединенных к щиту.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Если схема щита освещения предусматривает использование рубильника, тогда кабельная линия питания ЩО обязательно обеспечивается защитой автоматического выключателя. В данной ситуации в рабочую зону защиты включается одновременно электрическая проводка щита, соединяющая его с автоматами отходящих электрических линий, каждая из которых имеет собственную защиту от автоматического выключателя.

Ток номинальный подбирается по суммарному значению токов подсоединенной нагрузки. Можно одновременно подсоединять пару отходящих проводов к единому автомату. В таком случае при ремонте осветительной линии будет отключаться больше устройств освещения, чем должно быть.

В защите световой электрической проводки, приборов освещения при помощи УЗО (устройства защитного отключения) нет необходимости.

Вся проектируемая заново электропроводка освещения делается трехпроводной. Для обеспечения питания светотехники применяются проводники «нуля», «фазы». Нулю соответствует жила синего цвета. Для заземления корпуса осветительных приспособлений применяется желто-зеленый проводник, который входит в состав 3-жильного кабеля. На нем нанесены символы РЕ.

Для подсоединения нулевых проводников в конструкцию ЩОВ включены две шинки:

  • с маркировкой N — для подсоединения рабочих проводников;
  • с маркировкой РЕ на лицевой стороне — для подсоединения защитных проводников.

В том случае, когда корпуса светотехнического оборудования сделаны из материалов, которые не проводят электрический ток (пластик), а отражатель светового потока выполнен из стали, нет необходимости проводить заземление отражателя. Но это не означает, что для обеспечения питания светотехники можно взять двухжильный кабель. Только трехжильный кабель, как и для розетки, не имеющей контакта заземления. В период эксплуатации осветительное устройство (розетку), к примеру, поменяют на электротехническое оборудование другого типа, и понадобится защитный проводник.

Общие требования

6.5.1. Управление наружным освещением должно выполняться независимым от управления внутренним освещением.

6.5.2. В городах и населенных пунктах, на промышленных предприятиях должно предусматриваться централизованное управление наружным освещением (см. также пп. 6.5.24, 6.5.27, 6.5.28).

Централизованное управление рекомендуется также для общего освещения больших производственных помещений (площадью несколько тысяч квадратных метров) и некоторых помещений общественных зданий.

Способы и технические средства для систем централизованного управления наружным и внутренним освещением должны определяться технико-экономическими обоснованиями.

6.5.3. При использовании в системах централизованного управления наружным и внутренним освещением средств телемеханики должны соблюдаться требования гл. 3.3.

6.5.4. Централизованное управление освещением рекомендуется производить:

наружным освещением промышленных предприятий – из пункта управления электроснабжением предприятия, а при его отсутствии – с места, где находится обслуживающий персонал;

  • наружным освещением городов и населенных пунктов – из пункта управления наружным освещением;
  • внутренним освещением – из помещения, в котором находится обслуживающий персонал.

6.5.5. Питание устройств централизованного управления наружным и внутренним освещением рекомендуется предусматривать от двух независимых источников.

Питание децентрализованных устройств управления допускается выполнять от линий, питающих осветительные установки.

6.5.6. В системах централизованного управления наружным и внутренним освещением должно предусматриваться автоматическое включение освещения в случаях аварийного отключения питания основной цепи или цепи управления и последующего восстановления питания.

6.5.7. При автоматическом управлении наружным и внутренним освещением, например, в зависимости от освещенности, создаваемой естественным светом, должна предусматриваться возможность ручного управления освещением без использования средств автоматики.

6.5.8. Для управления внутренним и наружным освещением могут использоваться аппараты управления, установленные в распределительных устройствах подстанций, распределительных пунктах питания, вводных распределительных устройствах, групповых щитках.

6.5.9. При централизованном управлении внутренним и наружным освещением должен предусматриваться контроль положения коммутационных аппаратов (включено, отключено), установленных в цепи питания освещения.

В каскадных схемах централизованного управления наружным освещением рекомендуется предусматривать контроль включенного (отключенного) состояния коммутационных аппаратов, установленных в цепи питания освещения.

В каскадных контролируемых схемах централизованного управления наружным освещением (пп. 6.1.8, 6.5.29) допускается не более двух неконтролируемых пунктов питания.

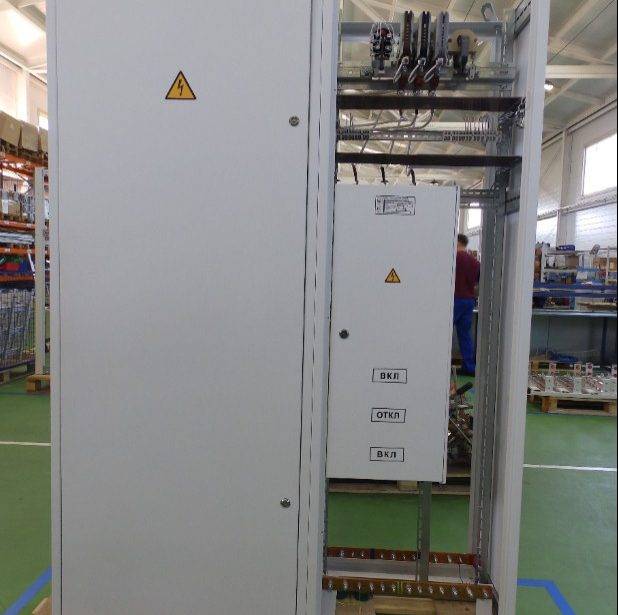

Разновидности ШУО

Сегодня существует огромное разнообразие ШУО по материалам изготовления, свойствам корпуса, типоразмерам и способу установки (столбовые и фундаментные). Например, для наружной эксплуатации производители электротехнического оборудования выпускают специальные антивандальные шкафы из пластика или металла.

ШУО могут использоваться для решения нескольких задач:

  • управление осветительными узлами на автомобильных дорогах городского и междугородного сообщения;
  • контроль над работой энергосберегающих сетей при помощи специальных автоматизированных частей;
  • управление архитектурным и ландшафтным освещением парковых аллей, городских улиц, фонтанов и других объектов;
  • автоматическое функционирование охранных систем, включая сигнализацию и видеонаблюдение;
  • светофорное регулирование;
  • контроль над работой систем связи (различные телекоммуникации, интернет и слаботочные устройства).

Выбор способа управления (читайте выше) зависит от предназначения, условий эксплуатации, свойств ШУО. Рассмотрим несколько основных разновидностей.

Вариант первый – ЭП-ШУНО-1

Данный электротехнический элемент может использоваться для автоматического, ручного, местного или удаленного управления осветительными сетями и другими установками на промышленных и административных объектах. Шкаф данной модели может включать и отключать осветительные установки при помощи сигналов с фотореле, когда освещенность достигает определенного порогового значения.

Системы могут включаться и отключаться в установленные отрезки времени в зависимости от заданной программы. При помощи кнопок, расположенных на корпусе, в любой момент времени сети можно включать и отключать вручную. То же самое можно выполнять из диспетчерских пунктов за счет оборудования телемеханики.

Вариант второй – ЭП-ШУНО-И170

Данное оборудование, помимо стандартных функций, может осуществлять оперативные включения и отключения электрических цепей, количество которых может быть не более шести за час. Производится устройство по типовым схемам, комплектуется стандартными низковольтными приборами. В зависимости от индивидуальных пожеланий заказчика, шкаф может быть переоборудован, могут быть изменены габариты и электрическая схема.

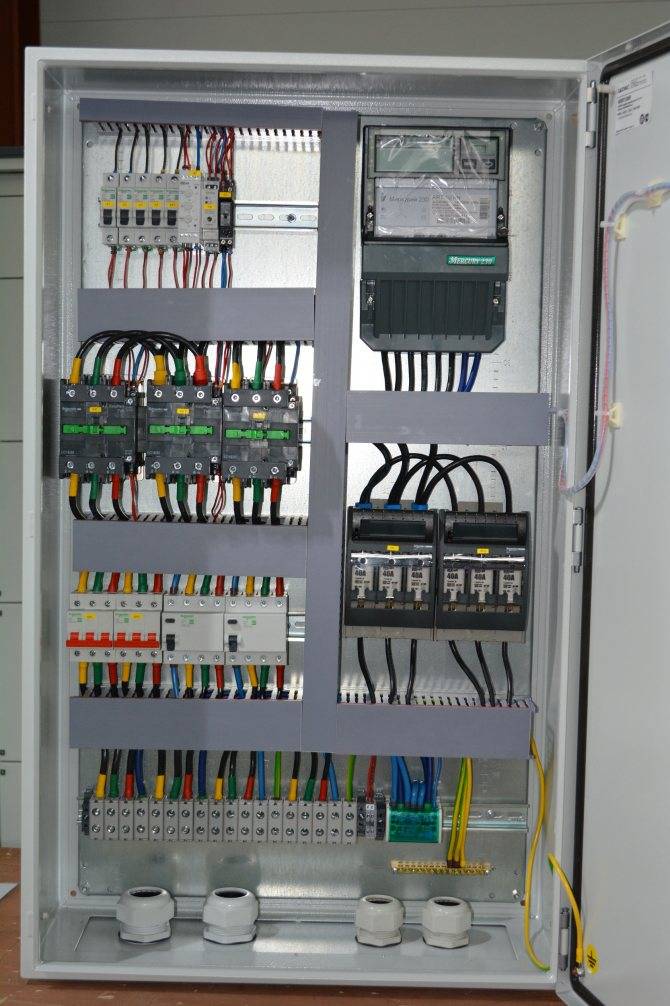

Базовая комплектация таких шкафов содержит четыре основных блока:

  • узел ввода с выключателем, разъединителем и предохранителем;
  • узел учета с измерительным трансформатором тока, испытательной коробкой и счетчиком (его выбирает сам заказчик);
  • узел коммутации с контакторами, промежуточными и временными реле, фотореле, переключателями режимов;
  • узел отходящих линий с предохранителями на специальных держателях.

Вариант третий – ЭП-ШУНО-3

По назначению напоминают предыдущую модель шкафов управления освещением – ЭП-ШУНО-И170. В отличие от них, в данной модели существенно увеличены номинальные значения токов на вводных и отходящих группах, используется намного больше защищаемых линий и специальная автоматизированная система АСУНО.

При помощи такой модели можно выполнять раздельное управление несколькими режимами освещения, включая уличное, архитектурное и рекламное. Оборудование может дополняться вертикальными держателями или выключателями с предохранителями.

Вариант четвертый – ВРШ-НО-М8

Такое оборудование используют для автоматического или ручного включения/отключения городского освещения в вечернее или ночное время суток. Шкаф также способен вести учет электрической энергии, управлять освещением при помощи устройств телемеханики. Внутри содержится дополнительный абонентский отсек, а в базовую комплектацию входят следующие блоки:

  • вводная панель с переключателем, блоком предохранителей и измерительным трансформатором;
  • распределительная панель с контакторами, планочными держателями;
  • телемеханический щит учета со счетчиком, ящиком и системой телемеханического управления;
  • абонентский отсек с автоматическими выключателями модульного типа, осуществляющими защиту пользователей сети.

Для монтажа и эксплуатации данных моделей нет необходимости использовать бетонные или металлические сооружения. Шкаф может быть размещен на опорах. Если ШУО будет устанавливаться в блочно-распределительном пункте, то его можно разделить на несколько функциональных корпусов.

Вариант пятый

Такие устройства, аналогично предыдущим, автоматизируют процесс управления осветительными системами, осуществляют контроль и диагностику наружных линий. Их эксплуатируют в энергосберегающих и инвестиционных сетях с целью увеличения энергетической эффективности систем наружного освещения.

Этажный щиток (ЩЭ)

Чуть ли не самый распространённый вид данных устройств, с которым знаком любой житель коммунальной квартиры. Такие щитки ставят почти во всех жилых многоэтажках по одному на каждый этаж. Как не трудно догадаться, это устройство отвечает за подачу электричества в квартиру и охраняет всю технику на этаже от неожиданных скачков напряжения.

Обычный этажный щиток состоит из трех частей (камер):

  • Абонентская камера, в которой находятся защитные предохранители
  • Камера учета, в которой стоят счетчики электроэнергии
  • Слаботочная камера, в которой находятся устройства для обслуживания проводного интернета, кабельного телевидения и т.д.

Размещение щитов

Специальные требования предъявляются к порядку размещения осветительных щитов, связанному с особенностями их монтажа.

  • Шкафы устанавливаются в зонах, удаленных от канализационных, газо- и водопроводных коммуникаций не менее чем на один метр.
  • Помещение щитовой должно быть надежно защищено от затопления. При невозможности обеспечить такие условия их следует размещать выше предполагаемого уровня воды.
  • Щиты, предназначенные для наружного освещения, монтируются на высоте не менее чем 20 см от пола или бетонного основания.
  • При возможности снежных заносов такие конструкции устанавливаются на специальном возвышении (фундаменте).

https://youtube.com/watch?v=fO2sSxk50h0

Управление освещением местными выключателями с одного, двух, трех и более мест

Самый распространённый способ управления освещением — выключателями освещения. Данный способ знаком каждому, т.к. управление освещением в квартирах реализовано именно так. Этот способ применяется также в общественных (офисные, торговые, административные) и промышленных зданиях для местного управления освещением.

Управление выключателями с одного места

Простейший и наиболее распространённый — управлением одно- , двух- и трехклавишными выключателями с одного места.

При подключении светильника выключатель должен размыкать фазный проводник, т.е. при отключенном выключателе светильник должен быть без напряжения.

Схема управления освещением одноклавишным выключателем

Двухклавишные и трехклавишные выключатели позволяют управлять несколькими светильниками или разными группами включения в многоламповом светильнике.

Схема управления освещением двухклавишным выключателем

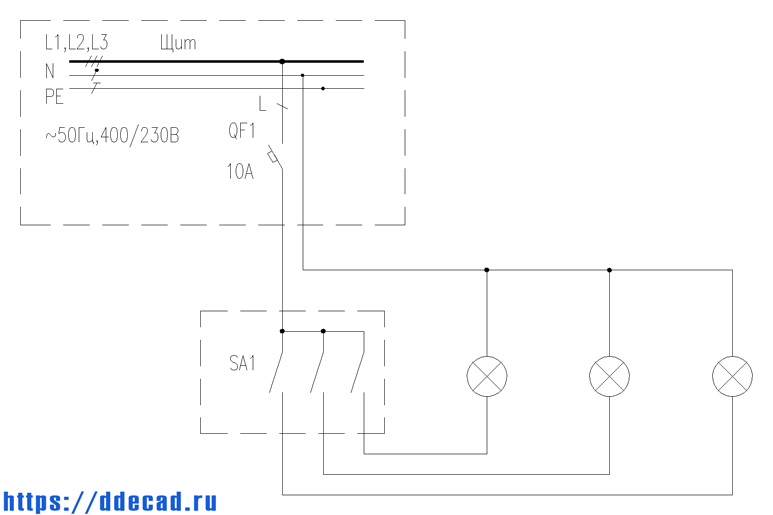

Схема управления освещением трехклавишным выключателем

Управление выключателями  двух мест

Для управления освещением в двух мест используют переключатели. Внешне они выглядят как обычные выключатели, но конструктивно отличаются. Такой переключатель содержит перекидной контакт. Соответственно, включение и отключение светильника зависит от положения клавиш на обоих переключателях.

Схема управления освещением переключателями с двух мест

Данная схема управления чаще всего используется в коридорах, т.к. позволяет включить освещение при входе в коридор и отключить при выходе из него. Также переключатели используют для управления освещением в гостиничных номерах и квартирах. Удобно включить общее освещение при входе в спальню, а отключить не вставая с кровати.

Управление выключателями  трех и более мест

Для управления освещением с трех мест потребуется ещё один вид выключателя — перекрестный переключатель. Он устанавливается в схеме между переключателями (на схеме обозначен SA2).

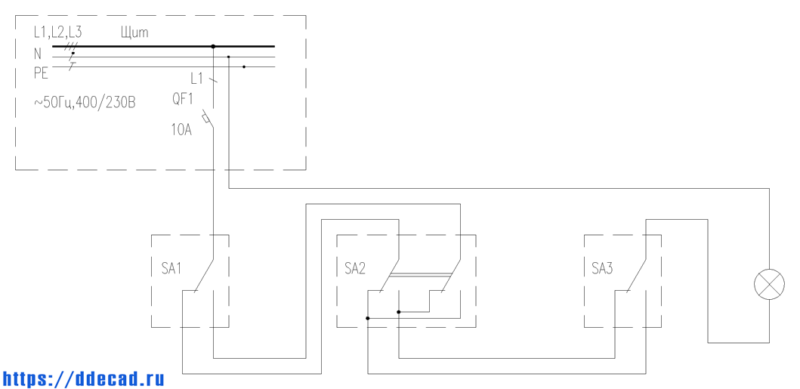

Схема управления освещением переключателями с трех мест

Для управления освещением с четырёх мест потребуется установка ещё одного перекрестного переключателя.

Схема управления освещением переключателями с четырех мест

Теоретически, таким образом можно организовать управлением освещением с большого числа мест, добавляя в схему перекрестные переключатели, но так не делают. С точки зрения простоты схемы, удобства и по экономическим соображениям, управление с трех и более мест целесообразнее делать с использованием импульсных реле и кнопочных выключателей.

Щит осветительный: особенности эксплуатации

Щиты для освещения, применяются в работе схем осветительного оборудования административных, промышленных и общественных зданий. Особенности подключения: могут использоваться в качестве защиты сетей от перегрузок и короткого замыкания.

Для оперативного устранения возможных внештатных ситуаций элементы регулирования щита следует разместить в рациональном порядке.

В жилых и офисных зданиях щит осветительный (ЩО) и силовой размещены в одном корпусе. Необходимость их разделения возникает в случаях:

  • Аварийного питания освещения
  • Установки соответствующих приборов
  • Непосредственного обслуживания
  • Распределения каналов для кабелей
  • Конкретных условий
Размещение

Чтобы разместить щиты ЩО в соответствии с техническими требованиями, необходимо выполнение следующих условий:

  • Установка на расстоянии 1 м от коммуникаций.
  • Обеспечение сухости в помещении. Если это проблематично, то щит располагают выше отметки предполагаемого затопления.

При выборе вариантов монтажа предпочтение следует отдать встраиваемому, который в отличие от навесного способа занимает минимум площади и защищает оборудование от температурных и механических воздействий.

Если щитовое помещение выполнено из материала, не имеющего защиту от воспламенения, то сам щит должен быть из стали. В огнестойкой щитовой оборудование можно выбрать из горючих материалов.

Наружный щит

Это устройство отличается от обычного наличием автоматического и ручного режима управления наружным освещением. Для оснащения щита автоматическим управлением необходим монтаж элементов:

  • Фотореле
  • Датчиков движения и звука
  • Реле, выставленных для срабатывания в определенный период времени
  • Выключателя, реагирующего на координаты местности

Перейти на ручной режим можно с помощью переключателей, расположенных на дверце или боковой части оборудования. Ручное управление необходимо при:

  • Ремонтных работах осветительных коммуникаций в дневное время
  • Подаче освещения с поврежденным реле управления
  • Невозможности соблюдения требований для срабатывания реле

Щит наружного освещения должен быть установлен выше грунта или бетонного фундамента на 20 см. При высоких рисках возникновения снежных заносов оборудование монтируется на специальной основе. Если щит оснащен импульсными и считывающими устройствами, то ему нужен подогрев. Кроме того, существуют модификации, которые могут работать при температуре 50С и ниже.

Щиток для переносных светильников

Нестационарные осветительные приборы с низким напряжением питания используются в щитовых помещениях, расположенных в местах повышенного риска для жизни и здоровья человека (смотровых ямах, подвалах). Для этого существуют понижающие трансформаторы, в которых происходит преобразование сетевого напряжения 220 В безопасное.

Щиты аварийного освещения

В отличие от рабочего освещения аварийное не имеет режима ручного отключения: это полностью автоматизированная система с независимым электроснабжением.

При возникновении внештатной ситуации (обесточивании основного питания) включаются светильники аварийного освещения, равномерно установленные среди ламп обычного освещения. Длительность работы аварийных светильников достаточна для устранения повреждения или эвакуации персонала.

Осветительные щиты, выпускаемые московским заводом электромонтажных изделий, полностью соответствуют современным техническим требованиям и являются необходимым оборудованием для обеспечения жизнедеятельности бытовых и промышленных потребителей.
