Как выполняется монтаж кровельных аэраторов

Необходимость вентиляции подкровельного пространства

Вентиляция необходима любой крыше, ведь в таком случае кровельное пространство прослужит намного дольше.

Если в утеплителе или гидроизоляционном материале скапливается много влаги, это может навредить состоянию крыши.

Как только из-за перепада температур вода замерзнет, крыша может потерять свою функциональность и надежность. Именно поэтому монтаж аэратора нужно проводить при установке кровли.

Какими же достоинствами обладает аэратор и почему его следует использовать:

  • надежное проветривание пространства под кровлей;
  • выведение любой лишней влаги;
  • вывод водяных паров;
  • в случае с плоской кровлей аэратор предотвращает вздутие кровельного материала;
  • удаление любого конденсата из кровельного пространства.

Вне зависимости от особенностей крыши монтаж аэратора поможет продлить ей жизнь. К тому же аэратор прост в установке и не доставит большого дискомфорта владельцу крыши.

Как установить?

Каждый тип аэраторов имеет определенный порядок установки.

Точечные устройства монтируют на крышах плоского типа и кровлях, имеющих угол наклона менее 12 градусов. Также они могут использоваться в качестве дополнения к коньковым аэраторам.

Рассмотрим подробнее технологию монтажа точечных аэраторов:

Определяем местоположение аэраторов. Прикладываем аэратор основанием к месту монтажа и по контуру обводим карандашом. По нанесенной метке посредством электрического лобзика проделываем отверстия.

  • Устанавливаем над готовым отверстием юбку (основание) аэратора и фиксируем ее при помощи саморезов либо гвоздей. Для более прочной фиксации можно дополнительно использовать клей. В этом случае на внутренний сегмент юбки наносим битумную мастику, приклеиваем к основе и закрепляем гвоздями.
  • Верх юбки промазываем битумным клеем.
  • Юбку перекрываем мягкой черепицей, подрезая гонты в местах соприкосновения.
  • Сверху на юбку надеваем сетку аэратора, привинчиваем ее посредством саморезов. Затем устанавливаем колпак (крышку), защелкиваем его и также привинчиваем саморезами.

Монтаж конькового аэратора достаточно прост, его устанавливают по всей длине конька скатной и ее разновидности – вальмовой крыши, уклон которых составляет от 12 до 45 градусов. Установить проветриваемый конек мягкой кровли можно двумя методами.

Технология установки:

В цельном основании посредством циркулярной пилы прорезаем вентиляционный паз. Он может быть единственным (на наивысшей точке конька) либо состоять из двух частей (по бокам от конька). Совокупная толщина вентиляционного зазора должна равняться 3-8 см (в зависимости от инструкций изготовителя применяемого аэратора). Вентиляционный паз должен заканчиваться за 30 см до края конька по обеим сторонам, то есть покрытие остается сплошным.

  • Участки, где вентиляционный зазор не был прорезан, покрываем коньковой черепицу.
  • Производим установку аэратора. Каждую его секцию фиксируем посредством специальных кровельных гвоздей либо шурупов, ввинчиваемых через имеющиеся заводские отверстия.
  • Поверх профиля аэратора укладываем коньковую черепицу. Ее лепестки укладываем внахлест, по стандартной технологии монтажа вдоль ребер. Единственным отличием являются элементы крепления. В этом случае черепицу прибиваем к аэратору специальными кровельными гвоздями.

Второй метод предусматривает фиксацию в наивысшей точке скатов кровли брусков из древесины. Получается своего рода обрешетка для планки конька. Сверху к брускам прибиваем фанерные полосы, образовывая треугольник. Вентзазоры формируем между брусков, а всю конструкцию, как и в предшествующем случае, накрываем гонтами.

У домов с шатровой или вальмовой архитектурой кровель отсутствуют фронтоны. Но это не проблема для устройства вентиляции. Она базируется на тех же принципах, что и у двускатных крыш, но вместе с тем не надо забывать о том, что необходимо сооружать входные зазоры, обеспечивающие проход воздуха по всему периметру кровли. Какое количество скатов шатровая крыша не имела бы, каждый из них должен проветриваться.

Большое желание забыть об устройстве вентиляции пространства под кровлей дает полувальмовая кровля, поскольку ее наклонные торцовые элементы обладают сравнительно небольшими габаритами. Вентиляционную систему здесь можно соорудить по принципу вентиляции на основных скатах кровли.

Во всех описанных случаях, если подшивка кровли делается из древесины, то она не должна быть монолитной, поскольку сквозь ее зазоры должен проходить воздух в пространство под кровлей. Но параллельно с вышеуказанными правилами монтажа требуется еще и сделать правильный расчет, чтобы под кровлей формировалась нормальная тяга. В противном случае все это функционировать не будет.

Вне зависимости от способа устройства вентиляция должна гарантировать:

  • прохождение паров воздуха;
  • защиту пространства под кровлей от атмосферных осадков и тающего снега;
  • через конструкцию конька не должна проходить влага;
  • обеспечение испарения излишней жидкости из помещения.

Какой аэратор использовать для различного вида крыши

Для каждого типа кровельного покрытия применяется определенное устройство.

Для мягкого покрытия отлично подойдет устройство из ударопрочного и атмосферостойкого полипропилена. Зачастую их устанавливают на равноудаленном расстоянии друг от друга на стыках термоизоляционных плит или на наивысших точках покрытия.

Выполняет функции:

  1. Устраняет пар из-под слоев кровли.
  2. Понижает давление в подкровельном настиле.
  3. Предупреждает образование конденсата.

Для кровли из металлочерепицы корпус вентилятора изготавливают из коррозиестойких, устойчивых к кислотным средам, воздействию низких и высоких температур и воздействия ультрафиолетовых лучей материалов. Наилучшими из них является нержавеющая сталь и полипропилен. Определяющие места скопления влаги на кровле данного типа это образовавшиеся щели под покрытием кровли и места проемов от саморезов. Вентиляторы можно устанавливать в какой-либо части крыши.

Для покрытия из профилированного настила корпус дефлектора изготавливают из материалов аналогичных для крыши из металлочерепицы. Устанавливают устройства на расстоянии 50 см от конька, их задача устранение влаги и предупреждение разрушения материала крыши.

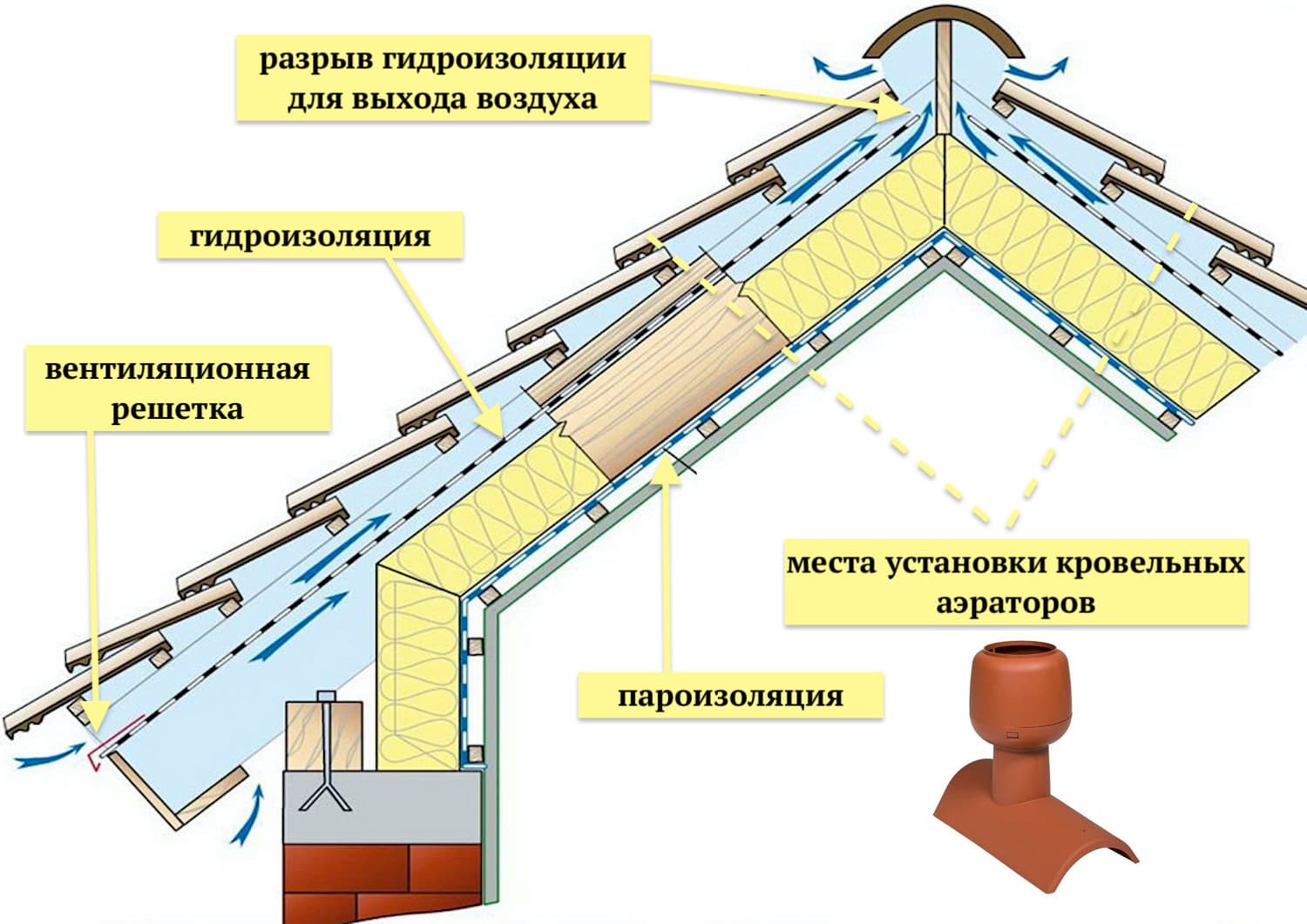

Устройство вентиляции кровли из металлочерепицы

Система вентиляции кровли состоит из следующих конструктивных элементов:

  • карнизные продухи;
  • вентилируемый конёк;
  • кровельные аэраторы;
  • разжелобок.

Рассмотрим каждое из устройств более детально.

  1. Карнизный продух. Другое название — вентиляционный вход, поскольку через щели и отверстия в планке под карнизом втягивается воздух, который затем поступает внутрь подкровельного пространства. Различают:
    • точечные продухи. Отверстия диаметром от 10 до 25 мм в нижней части карниза. Чем меньше уклон кровли, тем больше делаются продухи. Как правило, отверстия располагают под водосточными желобами, чтобы избежать обледенения, и облицовывают снаружи софитами для защиты от засорения листьями или мусором;

    • щелевые продухи. Отверстия в форме вертикальной или горизонтальной щели размером до 2,5 см. Обеспечивают круглосуточный доступ свежего воздуха в подкровельное пространство. Для того чтобы листья и мелкий мусор не забивали щели, поверх продуха монтируют дополнительную вентиляционную сетку, состоящую из мелкоячеистой плетёнки.

  2. Вентилируемый конёк (или коньковые продухи). Другое распространённое название — вентиляционный выход. Так как конёк является верхней точкой скатной крыши, то именно здесь происходит выход воздуха наружу. Производится в двух готовых вариантах: с продухами щелевидной формы (до 50 мм) или с точечными отверстиями во всю длину конька.

  3. Кровельные аэраторы. Являются дополнительными составными частями общей системы вентиляции кровли. С помощью аэраторов усиливают движение воздушных масс, придают ему нужное направление. Конструкция представляет собой трубу небольшой длины (до 50 см), внутри которой расположен проход, обеспечивающий герметичность соединения с кровлей, и дефлектор — колпак для защиты от попадания воды и грязи. Установка производится как во время первичной сборки кровли, так и на уже эксплуатируемой крыше. Универсальность аэраторов заключается в том, что их применяют для любых типов крыш и покрытий, начиная с металлической и заканчивая мягкой битумной кровлей. Каждая компания, занимающаяся производством кровельного материала, выпускает аэраторы под собственную продукцию. Ассортимент насчитывает до 50 наименований различной формы и размеров.

  4. Разжелобки — это элемент вентиляции, обслуживающий кровлю сложной конфигурации. Если на стыке скатов образуется впадина (ендова), то перед укладкой металлочерепицы необходимо установить разжелобок, который создаст вентиляционный канал для движения воздуха. Разжелобки бывают двух видов: внутренние и наружные.

Мы рассмотрели пассивные способы удаления влаги. Чаще всего они прекрасно справляются с поставленной задачей. Но если такой вентиляции недостаточно, применяют системы принудительной циркуляции воздуха. Главное их отличие заключается в наличии электрического вентилятора, который располагается внутри трубы и ускоряет проход воздуха.

Регулировка скорости движения воздуха может осуществляться автоматически или вручную со специальной панели оператора

Кроме этого, существует группа так называемых аэраторов турбинного типа. Многие специалисты считают их наиболее эффективными устройствами для вентиляции крыши. Верхняя часть прибора, взаимодействующая с внешней средой, оборудована дефлектором с турбиной, который вращается под действием ветра. При этом естественная тяга многократно увеличивается (в 5–7 раз в зависимости от силы ветра). Необходимое условие использования такого оборудования — адекватное увеличение размеров карнизных продухов и софитов.

Турбина, встроенная в трубу, увеличивает эффективность работы аэратора в несколько раз

Подбирая комплект для вентиляции кровли из металлочерепицы, нужно обращать внимание на такие моменты:

  • следует приобретать аэратор с профилем основания, соответствующим рельефу черепицы;
  • в комплектацию обязательно должны входить следующие элементы — перечень технических характеристик устройства, руководство по установке и эксплуатации, монтажный шаблон, прокладки, проходной элемент, набор крепежа;
  • цвет аэратора желательно подбирать под цвет металлочерепицы;
  • чем больше размер обслуживаемой площади, тем большего диаметра устанавливают аэратор (небольшие участки могут оборудоваться трубами с малым диаметром);
  • материал изделия должен соответствовать условиям, в которых устройство эксплуатируется (качество пластика или металла должно подтверждаться документально).

Установка

Перед тем, как непосредственно начать монтажные работы по установке, следует позаботиться об инструменте, без которого установить устройство будет невозможно. Вот полный список:

  • шнур для разметки;
  • циркулярная пила;
  • молоток;
  • рулетка;
  • нож или ножницы;
  • герметик;
  • мастика «Фиксер».

После того, как весь инструмент собран и готов к работе, приступаем непосредственно к монтажу:

  1. В районе конька следует удалить старое черепичное покрытие. Если вы устанавливаете аэратор на новой кровле, то это пункт можете пропустить и сразу перейти к пункту 3. Только следует предварительно разрезать основание и уложить гибкую черепицу.
  2. Если конструкция крыши предполагает наличие конькового бруса, то следует определить точку, с которой в каждую из сторон будет сделан вентиляционный зазор. Величина зазора составляет 13 мм.
  3. Теперь по заранее отмеченной линии следует основание разрезать циркулярной пилой. Начинаются все прорези от края наружной стены или от дымохода на расстоянии 30 см.
  4. На всех краях кровли следует закрепить два и более коньковых гонта.
  5. Чтобы облегчить установку, аэратор подгибают в соответствии с углом между скатами.
  6. Один из торцов аэратора – накрываемый. Второй торец – накрывающий. И при их соединении не требуется дополнительная гидроизоляция.
  7. Для закрепления вентиляционной системы используются гвозди, забивание которых начинают с торца. Забивать гвозди следует только в специально изготовленные отверстия. Двигаясь постепенно от одного конца аэратора к другому, гвозди забивают поочередно по разным сторонам изделия.
  8. Следует следить за тем, чтобы перегородки аэратора располагались на плоской части черепицы, уложенной в последнем ряду. Если это условие будет нарушено, то существенно возрастает вероятность возникновения протечек.
  9. Если последняя планка аэратора длиннее, чем требуется, то отрезается часть детали, имеющая накрываемый торец, с запасом в 13 мм. Затем ребра на эти 13 мм следует подрезать и наложить на планку предыдущую.
  10. По зоне фиксации черепицы следует при помощи гвоздей зафиксировать коньковую черепицу.
  11. Место, где соединяются торцы кровельного покрытия и аэратора тщательно герметизируют при помощи специальной мастики «Фиксер». Намного удобнее наносить ее, если использовать специальный пистолет.

Срок эксплуатации любой кровли очень часто зависит от того, насколько качественно вы смонтируете на крыше систему вентиляции. В идеале еще на стадии составления проекта следует знать, какой именно аэратор и где будет установлен. По возможности на кровле следует установить несколько аэраторов разного типа, чтобы с гарантией ограничить количество ваги в конструкции кровли и существенно продлить срок ее службы. Стоимость аэраторов невелика и не следует экономить на этих устройствах. В итоге выйдет намного дороже. Видео об установке кровельных аэраторов.

Чтобы длительно и, что не менее важно, безопасно эксплуатировать мягкую кровлю, нужно позаботиться о грамотном устройстве вентиляции под кровлей. Отсутствие вентиляции пространства под крышей чревато массой неприятностей – от протечек, запаха сырости до очень скорого разрушения материала покрытия крыши, который, поверьте, обходится совсем недешево

Установка аэраторов на мягкой кровле — один из важных элементов, но далеко не всеми используемый. Хотим показать необходимость его устройства.

Проблему может решить установка аэраторов на мягкой кровле. Циркулирующий через эти искусственные вентканалы воздух, предупреждает скопление конденсата, соответственно, защищает деревянные элементы от загнивания, образования плесени, просушивает слой утеплителя кровельного пирога, а также другое.

Таким образом, наличие вентиляционных аэраторов для мягкой кровли ограждает ее от повреждения, гарантирует комфортное проживание в доме.

Откуда берется влага? Возможные последствия

Понятно, что аэраторы обеспечивают проветривание и просушивание кровельного пирога от влаги. Но откуда она там берется? Ведь производители изначально позиционируют мягкую кровлю, как герметичную.  Причем в составе подкровельного пирога присутствуют слои гидро- и пароизоляции (пароизоляция – в случае наличия утеплителя).

Но от наличия влажных паров это не спасает. Они – обязательный атрибут любого жилого помещения, образующийся в процессе приготовления пищи, стирки, принятия ванны и даже, в конце концов, дыхания человека. В соответствии с исследованиями, каждый день в доме, где живет семья из 4-х человек, образуется 2-4 л водяного пара, часть из которого скапливается в подкровельном пространстве.

При соприкосновении теплого пара с холодной поверхностью (во время резких скачков температуры снаружи-внутри), происходит его конденсация. В результате, мельчайшие капельки воды начинают пропитывать любые конструкции и материалы, до которых смогут «дотянуться». В первую очередь, это стропила, обрешетка, утеплитель.

Еще один путь проникновения влаги – с внешней стороны кровли. Теплый пар, скапливаясь на чердаке, нагревает кровельное покрытие изнутри. Зимой, лежащий на крыше снег, начинает подтаивать. Образуются корки льда, которые при усугублении ситуации, также тают. Вода проникает в стыки покрытия, крыша начинает протекать.

Кроме того, страдает и само покрытие, которое в любом случае имеет микротрещинки. Туда проникает влага и, при понижении температуры, разрывает материал. Трещины становятся видимыми, иногда – сквозными. Покрытие приходит в негодность.

На мягкой кровле последствия избыточной напитки влагой проявляют себя достаточно быстро. Вы можете заметить:

  • Появление пузырей на поверхности. Пирог мягкой кровли, как правило, имеет в своем составе гидроизоляционный слой (сверху) и пароизоляционный слой (снизу). По сути, это – замкнутый герметичный контур. Летом кровельный пирог нагревается до 80-100°C, вследствие чего накопившаяся в контуре влага образует пар и пытается испариться. Подобная ситуация влечет за собой появление вздутий и разрушение кровли.
  • Понижение эффективности теплоизолятора. Намокание теплоизоляционного слоя даже на 2% приводит к повышению его теплопроводности (и понижению изоляционных свойств) на 40%! Соответственно, такая кровля перестает выполнять свои функции в плане удерживания тепла, затраты на отопление возрастают.

Все это приводит к разрушению структуры кровельного материала и возникновение протечек.

Общая информация

Кровельный дефлектор, аэратор ТП-71.100 – это приспособление, которое устанавливается под кровельный материал на крышу, см. фото.

Фото — Кровельный аэратор

Основной его функцией является наполнять кровлю свежим воздухом, выводя при этом из вентиляционной подушки влагу, затхлый воздух, пыль и газы. Если Вы не используете это устройство, то существует большая вероятность того, что со временем кровля просядет и начнет разрушаться изнутри. Дефлектор необходим не только в конструкциях, где имеются скаты, многие мастера рекомендуют монтировать его в плоских кровлях из черепицы или профильного настила для организации просушки поверхностей, вентиляции.

Фото — Кровельные аэраторы на плоской кровле

Бывают разные типы установки аэраторов, виды и конструкции, в зависимости от ската крыши, потребностей, климатических особенностей региона, нужно подбирать устройство.

Преимущества установки аэраторов:

  1. Организация вентиляции;
  2. Вывод конденсатов, благодаря чему значительно повышается долговечность кровли;
  3. Свежий воздух в помещении;
  4. Продление долговечности крыши из металлических материалов (оцинкованный полимерный профнастил, битумная черепица) и деревянных;
  5. Снижение вероятности появления плесени или прочих вредящих микроорганизмов.

Видео: монтаж кровельного аэратора

Виды аэраторов

По способу конструктивного выполнения дефлекторы делятся на 3 основных вида:

  1. Точечные. Это локальные устройства, предназначенные для вентиляции небольшой области кровли. Чтобы проветривание крыши было максимально эффективным, точечные аэраторы монтируются сразу в нескольких местах.
  2. Непрерывные. Продолговатые конструкции устанавливаются по длине ската, более предпочтительные места для монтажа – вдоль конька или среза кровли. Непрерывные аэраторы обеспечивают вентиляцию во всех подкровельных слоях, с боку устройства располагаются отверстия для прохода воздуха.
  3. Турбинные. Данные конструкции разработаны на вентиляторе с электроприводом. Это обеспечивают не естественное проветривание, а принудительное, поэтому их производительность в несколько раз выше предыдущих вариантов. Однако здесь имеется главный минус – ни сложны в установке, для них необходимы затраты электроэнергии и постоянный контроль.

Точечные конструкции делятся на 2 вида в зависимости от места их установки:

  1. Скатные. Элементы монтируются в местах, где требуется интенсифицировать движение воздуха: отдельные участки ската (длинные, сложной конфигурации), ендова, граница люкарн или фонаря.
  2. Коньковые. Они устанавливаются под коньком и выводят пар из всей коньковой части. Принцип работы основан на конвекции. Среди главных плюсов данного дефлектора – возможность выводить пары битума, используемого в мягкой кровле.

Скатные аэраторы также подразделятся на несколько видов:

  • KTV-вентили (плоские кровельные вентили). Используются на скатах крыши минимум от 25. Имеют вид «черепицы» с сетчатым фильтром для предупреждения попадания осадков и насекомых внутрь.
  • Грибковые. Стандартный вид трубы с шляпкой, используются на плоских крышах.

Выбор того или иного типа аэратора для кровли зависит от вида покрытия, уклона скатов и площади кровли.

Монтаж вентиляции на мягкой кровле

Как в случае с металлочерепицей, мягкий тип кровли также оборудуют точечными аэраторами. Они имеют свои отличительные особенности:

  1. Применяются на скатах крыш с углом наклона в 12° и меньше. Наибольшее распространение получили на плоских крышах;
  2. Дополнительно могут вентилировать отдельные участки чердака, а также комнаты. Такой подход используют совместно с коньковыми системами в домах с огромной площадью;
  3. Являются единственно возможным вариантом вентилирования крыши, которая не включает в себя конек, либо имеет множество точек примыкания к плоским поверхностям.

Нормы расхода:

Крепление аэраторов точечного типа производят на скатах по обе стороны от конька

Важно, чтобы расстояние до верхней части крыши не превышало 0,8 м. Допустимо приближать вентиляционные трубы к коньковой части на расстояние в 0,5 м; Свесы должны обеспечивать беспрепятственное поступление воздуха; Стандартный аэратор может максимально эффективно вентилировать до 100 м² площади

Соответственно, наиболее подходящий расчет включает в себя минимум 2 вентиляционные трубы.

Важнейшим этапом является установка точечной системы. Это достаточно трудоемкий процесс, в ходе которого необходимо постоянно следить за плотностью прилегания всех компонентов конструкции друг к другу.

Изначально проделывают отверстие необходимого диаметра. Разметку можно сделать при помощи карандаша и юбки аэратора. Для этого деталь прислоняют к обрешетке и в проходном зазоре рисуют контур. Отверстие вырезают электрически лобзиком.

После этого приступают к фиксации самого основания. Юбку прикручивают саморезами, которые можно подобрать под цвет кровельного материала. Наименьшее количество шурупов – 6 штук. Также большой популярностью среди кровельщиков пользуется метод дополнительного крепления основания с помощью клеевого состава. Так можно повысить не только адгезию, но и улучшить герметичность соединения. Применяют мастику на битумной основе. Ею промазывают внутреннюю часть юбки.

Поверх основания также наносят слой битума. Это дополнительно герметизирует стыки.

Последний этап – установка самого аэратора. Устройство стает в пазы и сверху надевается защитная крышка.

Такой принцип установки подходит для любого типа точечных систем вентиляции. Останется только следовать нормам оптимального распределения устройств на крыше. Видео поможет подробно разобраться в способах установки.

Важность отсутствия влаги в подкровельном пространстве

Во время строительного процесса специалисты прикладывают все усилия, чтобы обеспечить кровлю максимальной герметичностью. Уплотняют подкровельную прослойку различными гидроизоляционными и пароизоляционными материалами, которые и предназначены для обеспечения надёжной защиты. Благо ассортимент таких средств сейчас на рынке действительно велик, например, в компании Технониколь. При такой усиленной обработке вызывает удивление появление конденсата в дальнейшем.

Причина необъяснимого появления влаги появляется изнутри. Внутри любого жилого помещения происходят действия, связанные с человеческой жизнедеятельностью. Влага поступает от приготовления блюд, принятия ванны и душа, от выдыхания паров проживающими в том помещении людьми. Все эти процессы и образуют влажные пары. Тёплые воздушные массы поднимаются в подкровельное пространство, если отсутствуют вентиляционные отверстия. Поднявшись наверх, микрокапельные массы осыпают окружающие поверхности, что приводит к образованию конденсата. Потоки отработанного горячего воздуха, поднимающиеся наверх, там накапливаются в общие испарения с посторонними запахами. При чрезмерном их накоплении образовывается грибок и плесень, что будет разрушать все строительные материалы.

Что удивительно, влажные воздушные пары способны проникать в полость наиболее труднодоступных мест по маленьким трещинам.

Важно! За сутки люди могут выдыхать литр воды в виде парообразных масс. Учитывая весь объём влаги, попадаемой в воздушные массы при готовке, влажной уборке, принятии душа членами семьи, получается ежедневное количество жидкости, попадаемое в воздух, в пределах 15 литров.. Образовывающийся конденсат в подкровельном пространстве достаточно опасен по отношению ко всем материалам, находящимся в кровельном пироге

Предметы из древесины, пропитанные влагой, теряют своё первоначальное состояние из-за начавшихся процессов гниения. В создавшейся среде образовывается грибок и другие вредоносные микроорганизмы, которые представляют опасность для человеческого организма

Образовывающийся конденсат в подкровельном пространстве достаточно опасен по отношению ко всем материалам, находящимся в кровельном пироге. Предметы из древесины, пропитанные влагой, теряют своё первоначальное состояние из-за начавшихся процессов гниения. В создавшейся среде образовывается грибок и другие вредоносные микроорганизмы, которые представляют опасность для человеческого организма.

Для металлических элементов кровельной конструкции повышенная влажность тоже представляет опасность, и под воздействием коррозии начинается разрушение детали. В результате летнего скопления воды под кровлей, в зимний период она замерзает, что служит причиной повреждения определённых элементов (даже бетонных перекрытий). Это происходит потому, что из-за расширения будет оказываться давление на материалы. В случае значительного повреждения может потребоваться замена кровли или её демонтаж.

Если влага проникает в утеплитель, то это приводит к увеличению его теплопроводности в несколько раз. У данной кровли пропадёт свойство удержания тепла, а соответственно приведёт к непригодности этого утеплительного материала. В некоторых ситуациях его весь придётся заменять, ведь высушить его полностью не получится.

Проникновение жидкости к элементам кровельной конструкции возможно и с внешней стороны. Из-за существенного выпадения осадков, растаявшего снега, образовавшаяся жидкость часто находит лазейки для проникновения под кровлю или в прослойку кровельного пирога, даже в случае полной герметизации поверхности крыши. Полностью исключить такое неудобство нельзя.

Важно! Наибольший вред излишняя влажность в подкровельном пространстве причиняет мягкой кровли.

Монтаж точечного аэратора своими руками

Схема устройства кровельного пирога

Немного сложнее обстоит дело с аэраторами точечного типа. Для его установки требуются доскональные расчеты. Диаметр выемки, предназначенный для основания аэратора, не должен быть чрезмерно большим, в противном случае придётся брать дополнительные материалы в целях уплотнения.

Последовательность действий

  1. Сперва необходимо наметить размеры для основания вашего аэратора. В первую очередь следует определить, каково будет местоположение ваших аэраторов. Для этого нужно приложить аэратор своим основанием на место предполагаемого монтажа, после чего обвести его карандашом по всему контуру.
  2. Взяв лобзик либо другой инструмент, нужно сделать соответствующее отверстие, после этого поставить юбку и её закрепить гвоздями, саморезами или же клеем.
  3. После этого уже сверху нужно нанести на юбку слой битумного клея и уложить так черепицу, чтобы не было никаких отверстий. Уже сверху прямо на юбку надевают сетку, которую привинчивают саморезами, ставят колпак, который также привинчивают.

Монтаж точечного аэратора на скат крыши с мягкой кровлей

Установить аэратор на крыше своими руками никогда не поздно, даже если все другие работы уже произведены. Стоимость готовых аэраторов обычно зависит от того, какую модель вы решили приобрести, но большинство из них доступны для каждого домовладельца. Это простое приспособление, при всей его полезности не требует большого ухода. Техническую профилактику (прочистка, проверка герметизации) следует производить не чаще одного раза в год. Во всех прочих аспектах прибор можно считать абсолютно автономным.

Аэраторы могут быть разными по своей конструкции, но все они предназначены для того, чтобы устранять влагу, которая может скопиться на дереве и утеплителе. Это устройство можно установить на любой крыше, независимо от её конфигурации и уклона. Благодаря аэраторам, воздушный поток под кровлей становится нормальным, это надёжно защищает деревянное перекрытие от гниения, возникновения плесени или перегрева жилого пространства чердака в летний зной.

Сборка и наладка узлов прохода

Проход через кровлю вентиляции оборудуется после того, как завершены операции по созданию воздухообменной схемы здания. При обустройстве нужны инструменты и приспособления:

  • проходка;
  • уплотняющий элемент, который состоит из резины или силикона;
  • силиконовый герметик;
  • шуруповерт;
  • дрель;
  • шурупы.

Сборка обычного узла производится по следующему плану:

  • Определяется участок выведения воздушных труб. По требуемым нормам нужно размещать вентиляционные каналы выхода промеж стропил и на ближайшем расстоянии к коньку.
  • Осуществляется разметка отверстия. Для этого можно воспользоваться маркером или картонной выкройкой. Размер отверстия должен быть больше диаметра воздуховода на 20-30 мм.
  • Проводится вырезание отверстия. На размеченном участке проделывается отверстие, предполагающее изъятие утепляющего и пароизоляционного материала крыши. Еще следует убрать обрешеточные детали, гидроизоляционный слой. Металлическая кровля подразумевает использование дрели, ножовки и ножниц по металлу. Воспользовавшись этими инструментами, сначала просверливаются щели, а потом вырезается круг.
  • Установка кровельной походки. Она располагается на трубе над поверхностью крыши. На трубу помещаются слои гидро- и пароизоляционного материала, которые приклеиваются строительным скотчем или герметиком. Применение резинового уплотнителя позволяет плотно закрепить проходку на кровле. В случае твердой кровли крепление обеспечивается саморезами. А если крыша имеет мягкое покрытие, то уплотняющий элемент клеится герметиком.
  • Надевание защитного зонтика на оголовок, чтобы предотвратить проникновение в трубу осадков, птиц, мусора.

При правильном размещении узла прохода отсутствуют впадины вокруг него. При наличии таких впадин в зимнее время года возможно образование снегового кармана, способствующего проникновению талой воды под кровлю.

Бывают ситуации, когда применение стандартного узла невозможно, так как воздуховод надо установить высоко над поверхностью или используется кровля с профилированной поверхностью. Рекомендуется в таких ситуациях использование дополнительных приспособлений:

  • Металлическая втулка с опорной деталью, которая предполагает вспомогательное отверстие под нее. Гидроизоляция подкладывается под опору, а резиновое уплотнение будет находиться под кровлей.
  • Длинные воздуховоды снабжают вспомогательной накладкой из материала, имеющего свойства устойчивости к действию воды.
  • Широкие трубы с большим весом укрепляют растяжками, изготовленными из троса или проволоки, или подпорками.
  • При наличии конструкции крыши, сделанной из бетона, следует в участки для размещения проходки устанавливать плиты из бетона с уже выполненными отверстиями под трубу.
  • Требуется дополнительная герметизация узлов прохода при наличии кровли из металлочерепицы. Для этого можно применить фольгированное покрытие для закрытия стыков с кровлей.

Различные виды покрытия крыши предполагают отдельную схему обустройства зла прохода. Поэтому насчитывается много вариантов размещения прохода воздуховода.

При выводе вентиляционной системы на улицу многие начинают искать ответ на вопрос — что такое узел прохода в вентиляции и как его обустроить. Ведь правильное расположение и укрепление этого участка позволит избежать многих проблем в будущем.

  • Назначение и выбор кровельных узлов прохода вентиляции
  • Устройство узла прохода
  • Разновидности проходов вентиляции через кровлю
  • Установка узлов прохода

При строительстве часто возникает потребность монтировать узел прохода вентиляции через кровлю зданий. Ведь практически любое из них, имеющее жилое, хозяйственное или общественное назначение, оборудуется системой вентиляции. При этом вариантов прохода вентиляционных систем через кровельное покрытие существует столько же, сколько и вариантов самой кровли. Для каждого из типов крыши существует свой вид узла прохода, разработанный специально для него.

Поэтому для подбора правильной системы вывода вентиляции на крышу нужно знать определенные правила и нормы. При этом стоит помнить, что вентиляционные системы удаляют только воздух при невысокой температуре. Для дымоотводных систем используются другие материалы и конструкции.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
