Какой утеплитель для медных трубок кондиционера использовать

Профессиональная теплоизоляция труб кондиционеров

Теплоизоляция труб необходима для их утепления и защиты от конденсата. Материал для изоляции должен обладать повышенной прочностью, но при этом легко резаться и аккуратно прилегать к трубе по всей ее длине. Правильное крепление теплоизоляции поможет сохранять кондиционеру производительность на должном уровне.

Компания «ТД Поток Холода» оказывает такие услуги:

• продажу и доставку систем кондиционирования от лучших производителей;
• монтажные работы различной сложности;
• обслуживание и ремонт климатической техники.

Компания выполняет крупные заказы в короткие сроки, при этом возможна бесплатная доставка. Качество продукции подтверждено сертификатами соответствия государственным стандартам. При оформлении покупки выдается гарантия производителя на кондиционеры и другую климатическую технику.

Если остались вопросы, позвоните по телефону указанному на сайте и наши менеджеры окажут вам квалифицированную помощь.

Процедура утепления кондиционера

Размер слоя теплоизоляции для сплит систем зависит от диаметра патрубков. В квартирах обычно утепляют трубки материалом толщиной 6 мм. Для этой цели выбирают непористый синтетический каучук. Состав не боится воды, пожаробезопасен и противодействует распространению пламени при пожаре. Куски утеплителя соединяются между собой виниловой изолентой.

На теплоизоляцию медных трубок сплит-системы требуется много времени, поскольку необходимо не только обернуть элементы трассы соответствующим материалом, но и расположить их в заранее проделанном отверстии в стене. Эти действия выполняются в определенной последовательности:

• Проводятся расчеты. Они необходимы, чтобы определить место, куда будет помещена система. Также благодаря предварительным замерам можно учесть расположение блоков кондиционера. Разметку делают по стене, а затем выполняют штробы.

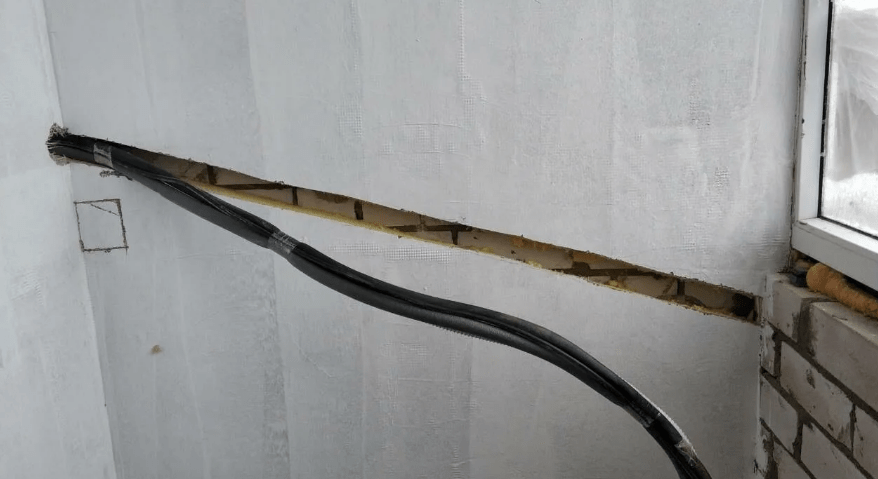

• После штробления подготавливают конструкцию трассы. Необходимо размотать бухту с трубками и одеть на них материал утепления. Лучше не гнуть трубы слишком сильно, чтобы они не надломились, и герметичность трассы не нарушилась.
• После подготовки трассы ее укладывают в каналы в стене. Крепят систему на монтажную ленту и дюбельные гвозди.
• После установки всей системы штробы замазывают, возвращая им прежний вид. Теперь можно устанавливать блоки кондиционера и проводить тестовый запуск.

Изоляция межблочной трассы снижает энергозатраты. Если не утеплить магистраль с фреоном, климатическое оборудование будет работать с заниженной производительностью. Кроме того, образующийся на трубках конденсат может повредить соединительные элементы.

Утепление трассы лучше проводить до того, как все соединительные элементы будут установлены. Главное – правильно выбрать размер материала, учитывая диаметр трубок. Медный элемент просовывают в теплоизолятор до границ стыков с гайками. Теплоизолятор защищает трассу от повреждений в штробе во время теплового расширения.

Особенности размещения дренажного шланга:

• Шланг прокладывается в одной штробе с фреоновыми трубками. В таком случае трассу проводят под естественным уклоном в сторону слива накопившегося конденсата.
• Дренаж ведется отдельно от основной трассы – для такого случая явный уклон создается только для дренажного шланга. Фреоновые трубки можно проложить не в уровне. Их нередко проводят по потолку.
• Если гравитационно не получается слить дренаж от сплит-системы, применяют специальный насос, удаляющий конденсирующуюся жидкость под давлением.

Против доработки

Кондиционер сложный механизм. В нем продуманы режимы работы, нагрева и охлаждения, даже длинна трубок!

1. Теплую нагнетательную тонкую трубку термоизолировать нельзя. Сжатый хладагент под высоким давлением и с высокой температурой подается из компрессора в конденсатор для охлаждения (находится возле радиатора автомобиля). Если мы теплоизолируем тонкую трубку, получим эффект работы кондиционера в автомобильной пробке, когда обдув конденсатора происходит только за счет работы вентилятора, а этого не достаточно и кондиционер может аварийно отключаться из-за резкого повышения температуры и давления хладагента.
2. Толстую обратную холодную трубку термоизолировать нельзя. Так как при этом повышается вероятность самой серьезной поломки кондиционеров – гидроудара компрессора! Почему кондиционеры автомобилей не включаются при отрицательных температурах, а потому, что из-за неполного испарения хладагента при низких температурах резко возрастает вероятность наступления гидроудара! А не потому, что – нет надобности включать кондиционер – ведь на улице и так холодно. Еще одной причиной неполного испарения хладагента является засорение испарителя в салоне – плохо продувается, плохо холодит, не полностью отдает холод, идет холодный и не испарившийся к компрессору и приводит к гидроудару. Если мы термоизолируем толстую холодную трубку, мы мешаем хладагенту испаряться и провоцируем гидроудар.

Также есть мнение, что под теплоизоляцией трубка будет постоянно мокрая, что негативно скажется на ее сроке службы.

Изоляция для медных труб кондиционирования — Трубы и сантехника

Медная труба для кондиционеров самый лучший вариант, поскольку отличается долговечностью и стойкостью к агрессивному воздействию внешних факторов. Кроме этого, к преимуществам таких изделий относится высокая прочность, а также устойчивость к коррозии.

Небольшой вес, способность выдержать различную температурную нагрузку и высокое давление – еще несколько плюсов данного элемента. Немаловажен и ассортимент таких труб, разнообразие которого позволяет подобрать оптимальный диаметр в каждом конкретном случае.

Изоляция медных трубок

Иногда требуется исключение риска замерзания/перегрева газа или жидкости, транспортируемой по медным трубкам. Тогда обеспечивается их дополнительная защита посредством изолирующего материала, в который и помещается изделие. Таким образом, предотвращается образование конденсата в критических объемах.

Изоляция – защитный канал в виде черного трубчатого элемента, размер которого в длину составляет порядка двух метров. Изготавливается он из специального полиэтилена или вспененного непористого каучука.

Особенно это впечатляет, если сравнить теплопроводность этого металла и изоляции, которая равняется 0,394 кВт/(м*К) и 36 мВт/(м*К) соответственно.

Труба медная в изоляции для кондиционеров позволяет снизить расход рабочего вещества, а значит, и электроэнергии. В то же время медь с тонкими стенами, незащищенная таким каналом существенно теряет температуру.

Трубки из меди: преимущества, установка

Широкое применение таких элементов оправдано рядом преимуществ, в числе которых:

• повышенная прочность;
• маленький вес (благодаря этому упрощается процесс прокладки, перемещения и установки труб);
• устойчивость к ржавлению;
• гибкость и пластичность (характерны для отожженных изделий);
• антибактериальные свойства;
• гладкость внутренней поверхности;
• устойчивость к воздействию УФ лучей;
• большой эксплуатационный срок, измеряемый десятилетиями;
• способность выдержать значительные температурные нагрузки, внутреннее давление и вибрацию;
• простой монтаж;
• легкая обработка без деформации с сохранением первичных сечений.

Процесс монтажа осуществляется без применения устройств резки металла, так как попавшая в охладительную систему стружка может стать причиной выхода оборудования из строя. В связи с этим основными способами монтажа таких труб для кондиционеров является пайка и использование фитингов.

Учитывая низкую температуру плавления припоя, соединение элементов можно проводить с помощью простой газовой горелки. Но капиллярный высокотемпературный метод позволяет исключить вероятность утечки рабочего вещества, поэтому эта пайка является более надежной.

Известные производители кондиционерных трубок

Ведущие производители компонентов из меди для кондиционерных систем гарантируют качество и характеристики продукции в соответствии с действующими стандартами. В их числе следующие компании-изготовители:

• Majdanpek. Специализация производителя включает выпуск инсталляционных и промышленных изделий. Продукция изготавливается из дезоксидированной высокофосфористой меди С12200 или Cu-DHP. На долю металла в элементах приходится – 99,9% – гарантируется; а на долю фосфора – в пределах 0,015-0,04%. Диаметр (внешний) варьируется в пределах 5-75 мм, толщина стенок – 0,35-2,5 мм.
• Wieland. Входит в список ведущих производителей спецэлементов. Cuprofrio – серия кондиционерных труб. Изготавливается продукция в соответствии со стандартом EN 12735. Диаметр изделий ограничен пределами 6-104 мм. На концах труб есть заглушки, внутренняя поверхность которых абсолютно сухая и чистая. Такие изделия легко подготавливаются к установке.
• Halcor. Тоже в числе крупнейших изготовителей данной продукции, насчитывающий 18 компаний и 8 заводов-изготовителей. Качество элементов подтверждено сертификатами таких организаций, как NSF и ZIK, а также AENOR, ГОСТ, NSAI и BSI. Изделия отличаются улучшенной стабильностью формы, низким тепловым расширением и химической инертностью в отношении рабочих веществ R134A, R404A, R407C, R410A.
• Sevojno. Производитель специализируется на выпуске медных изделий для воды и газа в соответствии с нормами, предусмотренными стандартом EN 1057. Трубы медные для систем кондиционирования и охлаждения изготавливаются по нормам стандарта EN 12735. На долю меди и фосфора в содержании продукции приходится такой же процент, как у продукции Majdanpek.

Применение в водопроводных системах

Теплоизоляция в основном изготавливается в виде гибкой трубки, имеющей сбоку разрез. Длина материала обычно составляет 2 м. Разрез служит для удобства монтажа изолятора на трубном прокате. Если длина теплоизолятора больше размера участка системы, тогда материал просто обрезается при помощи острого инструмента.

Теплоизоляция медных труб водопровода.

После монтажа изоляция заклеивается специальным клеящим составом или скотчем, усиленного армирующим слоем. Чаще всего клей или клейкая лента продается вместе с теплоизолятором. Используя эти материалы можно отлично утеплить водопроводные и другие системы. В результате удается свести к минимуму тепловые потери, образование конденсата.

Применение утеплителя в виде гибкой трубки может стать невозможным на участках системы со сложной конфигурацией. В этом случае используется термокраска. Этот материал называется жидкой изоляцией. Она позволяет утеплять трубопроводы любых габаритов и формы.

Термокраску также нужно использовать на открытых участках инженерных коммуникаций, на которые попадают солнечные лучи. Жидкий изоляционный материал устойчив к воздействию УФ-излучения. Такое свойство отсутствует у каучука и вспененного полиэтилена.

Как утеплить трассу кондиционера?

Теплоизоляция позволяет снизить потери мощности оборудования. Некоторая его часть может уходить через теплоотдачу трубопровода. Теплоизоляция позволяет предотвратить возникновение конденсата. Показатель толщины утеплителя зависит от диаметра труб кондиционирования.

Процедура изолирования занимает достаточно много времени. Поскольку нужно не только обмотать трубопровод утепляющим материалом, но и разместить его в проделанном в стене отверстии.

Выполнение работы включает в себе такие этапы:

1. Расчет места размещения системы. Нужно корректно расположить медные трубки и блоки кондиционера. Далее проводится разметка на стене, облегчающая выполнение задачи. Затем выполняют штробление стен.
2. После создания штроб переходят к подготовке трассы. Трубная бухта разматывается до определенной длины. На трубки надевается утеплитель. Его нужно заранее приобрести в необходимом объеме. Для более эффективного решения задачи нужно обмотать трассу кондиционера специальной обмоточной лентой из тефлона.
3. Чтобы обустроить трубопровод большой длины применяют пайку медной конструкции. Рекомендовано не допускать надломов трубопровода. Это может привести к его повреждению. В результате из системы произойдет утечка хладоносителя. Нужно предельно внимательно устанавливать систему.
4. Готовую трассу укладывают в подготовленные для нее каналы. Крепят трубы посредством дюбельных гвоздей и применения монтажной ленты. Монтаж системы нужно делать заподлицо.
5. После укладки трубопровода штробы замазывают, придавая стенам красивый внешний вид. После завершения этого этапа выполняют монтаж блоков кондиционера, осуществляют его наладку и проводят тестовый запуск оборудования.

После окончания работ нужно выполнить опрессовку трубопровода. Для этого используют азот, который готовят заблаговременно. Этот этап позволяет избежать случайного пробоя конструкции в стенке. Его реализация дает возможность избежать возможных демонтажных работ для устранения неполадок. Рекомендуется оборудовать систему манометром. По его показателям есть возможность определять наличие и число существующих утечек или их отсутствие.

В качестве альтернативы обмоточной ленте можно использовать гофро-трубу подходящего диаметра. Она прекрасно подходит при укладке трубок в штробах. Если речь идет о монтаже трубопровода в декоративном коробе, использовать гофро-трубу нет смысла. Будет удобнее использовать обмоточную ленту.

Фреон R-407С

Фреон R-407С также выступает в качестве замены запрещенного фреона R-22. Состоит из R-32 (23%), R-125 (25%), R-134A (52%).

• температура кипения равна -50,5оС.
• не имеет запаха
• не имеет цвета
• не горючий
• нетоксичен (высокое содержание фтора)
• неизотропный
• требует использования полиэфирного масла
• обладает высокой стоимостью

В связи с неизотропностью дозаправка в случае утечки не представляется возможной. В этом случае необходимо полностью удалить остатки фреона и заново заправить систему.

Содержание молекул водорода в фреоне R-407С меньше, чем R-22 и R-410А, что делает его менее горючим и взрывоопасным.

Медные трубы для кондиционера

медная труба в бухте

Для фреоновых магистралей кондиционера используют медные трубы, которые соответствуют ГОСТ стандартам по размеру диаметра, если выпуск производится отечественной компанией, и DINy или ISO стандартам, если это импортный материал.

Требования ГОСТ

Как правило, в таких нормативных документах указываются основные параметры и размеры, которым должен соответствовать товар, а именно:

• толщина стенок труб;
• диаметр труб и фитингов;
• вес изделия;
• содержание меди в процентном выражении;
• способ производства.

В России по стандартам ГОСТ медные трубы для кондиционеров и холодильников должны соответствовать следующим параметрам:

• изделия из отожженной меди имеют диаметр не более 7/8, а толщина стенок не превышает 0,65 мм;
• изделия из неотожженной меди имеют диаметр более 7/8, а толщина стенок не превышает 0, 85 мм.

Поставляются медные трубы в бухтах с заглушенными концами или готовыми отрезками до 4 метров в длину. Бухты тоже могут иметь разные размеры – от пары до нескольких десятков метров.

Любая компания, оказывающая услуги по монтажу климатической техники, обязана предоставить сертификат качества как на медную трубу для кондиционеров, так и на другие материалы, применяемые при установке охлаждающих устройств.

В этой таблице приведены некоторые параметры, которым по ГОСТ медных труб для кондиционеров должны соответствовать готовые изделия.

Номинальный диаметр в дюймах	Толщина (мм)	Вес трубы (кг/м)
1/2	1,0	0,42
3/4	1,15	0,68
1	1,25	0,97
1-1/2	1,5	1,7
2	1,75	2,6
2-1/2	2,0	3,7
3	2,25	5,0

У трубных изделий из меди, произведенных по зарубежным стандартам, эти параметры могут немного отличаться.

Преимущества

фитинги

Почему именно этот металл используют для изготовления связующей фреоновой магистрали? Дело в том, что медь – это конструкционный материал, проявляющий идеальные свойства для монтажа кондиционерных коммуникаций. Она:

• имеет высокую степень устойчивости к коррозии, что исключает изменение сечения;
• обладает высокой прочностью относительно воздействия химически активных веществ (хладагента и масел);
• устойчива к колебаниям температуры в пределах от -150°C до +150°C;
• невосприимчива к воздействию ультрафиолета и теплового излучения.

Изделия из отожженной меди легко гнутся, с ними развальцовка кондиционерных труб не доставляет никаких проблем. С необработанной медью сложно произвести подобные действия, поэтому для стыковки элементов труб между собой применяют фитинги – муфты и уголки.

Монтаж

Для начала проверяют размер трубы и отрезают нужную длину с учетом небольшого запаса. Перед резкой обязательно выпрямляют изделие и устанавливают его в ролики резака так, чтобы нож находился перпендикулярно относительно него.

Отрезают изделие труборезом. Распиливать его нельзя, так как останутся неровности и шероховатости.

Установка фреоновой магистрали требует аккуратности и наличия комплекта монтажных инструментов.

Направив трубу концом вниз, риммером зачищают ее от заусенцев. Если оставить какие-либо неровности, может произойти утечка газа, и кондиционер перестанет работать.

после развальцовки

Дальше переходят к развальцовке кондиционерных труб, загнув их трубогибом. Радиус сгиба должен быть не меньше двух диаметров. Нельзя сгибать и разгибать изделия больше 3 раз. При трассировке избегают резких поворотов, чтобы не деформировать края и не уменьшить «рабочее» сечение.

После того, как развальцовка труб у кондиционера закончена, переходят к пайке элементов трубопровода между собой. Для холодильного оборудования используют серебряный и медно-фосфорный припой. Потом переходят к подсоединению трубопроводов к сервисным кранам внешнего и внутреннего блоков. Здесь применяют либо переходники, либо сварку.

Изоляция медных труб

изоляция

Не стоит забывать об изоляции для медных труб кондиционеров, которая служит им утеплителем и не дает образовываться конденсату. Ее обычно делают из вспененного полимерного каучука, обладающего очень низкой удельной плотностью. Трубопровод с хладагентом теплоизолируют по всей длине, просто надев изоляцию сверху. Швы склеивают силиконовым герметиком или заматывают изолентой.

На фитинги и другие сложные участки изоляция для медных труб кондиционеров не надевается. Желательно максимально сократить число швов в механической и тепловой защите, чтобы не произошло падение производительности устройства.

У медных труб кондиционеров качественная изоляция способна выдержать температурный диапазон от -30°C до +80°C. Она легко режется, без усилий натягивается на трубопровод и имеет высокую прочность.

Требуется ли теплоизоляция для медных труб

Медные трубы для кондиционера нуждается в изоляции, т.к. без нее произойдет окисление, образование коррозии, нарост плесени. С ней будет сохраняться температура проходящего по ним пара, газа и жидкостей. Поэтому благодаря теплоизоляции водостоков из меди для кондиционера сохраняется высокая градусная мера воды.

Перемещаемая по стокам горячая жидкость не будет остывать.

Со временем штукатурка будет отваливаться, в углах начнет появляться плесень, в доме будет стоять влажность.

Установив «крышу», вы сможете:

• защитить материал от механических повреждений;
• продлить жизнь фреонопроводам, скрыв от мелких царапин, надломов, расширения меди.

Использование медных труб для систем кондиционирования

Медная труба для кондиционеров является важным элементом при монтаже системы кондиционирования любого уровня сложности. Как правило, используется две медных трубы, имеющих различный диаметр: одна из них применяется для транспортировки фреона в жидком состоянии, а другая — в газообразном.

Медные трубы для кондиционеров

Медь – это пластичный материал, что устойчив к коррозии и отлично подходит для транспортировки фреона. Пайка и развальцовка меди производится достаточно легко, что еще более упрощает монтаж и соединение различных элементов в системе кондиционирования.

Преимущества монтажа кондиционеров с медными трубами

Медные трубы идеально подходят для систем кондиционирования воздуха и холодильных установок. К их главным достоинствам относятся:

• Хорошая теплопроводность;
• Гладкость поверхности внутри и снаружи;
• Стойкость к коррозии;
• Устойчивость к истиранию осадком;
• Стойкость к изменению температур;
• Герметичность;
• Доступная стоимость.

Во время монтажа кондиционеров используются бесшовные медные трубы, что соединяются между собой с помощью специальных фитингов. Как правило, при продаже кондиционер поставляется в комплекте, состоящем из внутреннего и внешних блоков, а все остальное докупается отдельно в процессе монтажа. Именно между двумя блоками и размещаются медные трубки, транспортирующие хладагент по системе. Размеры медных труб имеют прямую зависимость от производительности устройства.

Медные трубы для систем кондиционирования

Чем больше диаметр трубок, тем больше производительность кондиционера.

Монтаж кондиционера с использованием медных комплектующих

Установка кондиционера в современных домах происходит следующим образом:

1. Выбор места расположения внешнего и внутреннего боков.
2. Бурение в стене отверстия, имеющее диаметр 40 мм, для прокладки трубок и кабелей.
3. Монтаж крепления внутреннего и внешнего блоков.
4. Прокладка медных труб, а также их изоляция.

Изоляция повышает эффективность работы кондиционера, предотвращает скапливание влаги внутри трубок.

• Обрезка медных трубок труборезом и последующая развальцовка свободных концов. Обрезать медные трубы можно только специальным труборезом, поскольку обычные ножовка или болгарка могут спровоцировать попадание мелких частиц внутрь трубы и циркуляцию их по системе. Такие частички особенно опасны для капиллярных трубок, имеющих диаметр 0,4-0,8 мм.
• Очистка краев среза.

• Развальцовка концов труб для их соединения с внутренним блоком.

  Развальцовка концов медных труб

  Развальцовка играет важную роль в надежности работы кондиционера. Правильно выполненная развальцовка защищает систему от протечек фреона.

• В результате развальцовки получаются трубки с одетыми гайками.
• Соединение трубок с внутренним блоком.
• Вывод трубы наружу и соединение с внешним блоком.
• Прокладывание трубки для слива конденсата.
• Армирование кабеля специальным скотчем.
• Вакуумирование системы специальным вакуумным насосом.
• Отключение вакуумного насоса и подключение кондиционера к сети.
• Проверка всех блоков и систем на предмет правильной работы.

Изоляция труб в системах кондиционирования

Изоляция трубным изолятором предотвращает потери тепла при работе кондиционера. Наилучшей эффективностью обладает изоляция из каучука, что благодаря высокой теплопроводности способствует надежной эксплуатации прибора. Также изоляция помогает снизить нагрузку на компрессор.

Изоляция медных труб

Изоляция каучуком требует дополнительной обмотки нейлоновой лентой, что защищает провод от воздействия солнца, а также от механических ударов. Эта лента играет важную роль и в случае ее отсутствия возможны неприятные последствия: изоляция может разрушиться, а компрессор выйти из строя.

Пайка элементов для соединения

Для того чтобы соединить между собой два трубных элемента используется пайка медно-фосфорным припоем

Очень важно, чтобы поверхность была абсолютно чистой, отсутствовали грязь, масло, краска и прочие загрязнения

Главное требование к паяному соединению для хладагентов – герметичность.

Процесс пайки происходит поэтапно:

Одну трубу вставляют в другую, углубляясь не мене чем на половину диаметра меньшей.
Соединение равномерно нагревают горелкой

Очень важно правильно рассчитать температуру обогрева, чтобы металл не начал плавиться и вступать в химические реакции с припоем.
Температура разогрева считается достаточной, если пруток твердого припоя плавится при контакте с трубками.

Горелка для пайки медных труб

Изоляция труб систем кондиционирования — Читать в библиотеке компании Санпол.

Кулик Дмитрий специалист направления

«Теплоизоляция и звукоизоляция»

0672319857

Достичь в помещении комфортных климатических условий для работы и отдыха, а так же функционирования различного оборудования и приборов можно благодаря системе кондиционирования. Это совокупность устройств, которые подготавливают, перемещают и распределяют воздух, обеспечивая оптимальные его параметры: нужную температуру, влажность, подвижность и чистоту. Сфера применения систем кондиционирования разнообразна: жилые, офисные, производственные помещения, салоны автомобилей, самолетов и другого транспорта. Необходимы они в отдельных производствах, где важен постоянный микроклимат (виноделие, птицеводство, цветоводство и т.д.)

В кондиционере внешний блок и внутренний соединены между собой трубопроводами, по которому циркулирует хладагент (фреон), обеспечивающий необходимую степень производительности кондиционером тепла или холода. Это фторсодержащее вещество, обладающее самой низкой температурой кипения (-150 °С). Все марки фреона обозначаются буквой R (от англ. Refrigerant — «хладагент») и цифрами, показывающими его химический состав.

Соединительные трубопроводы изготавливаются из алюминия, полипропилена, меди и др. Изоляция трубопроводов в системах кондиционирования исключает обмен энергией между трубами и окружающей средой, что приводит к повышению общего коэффициента полезного действия системы. Дополнительная защитная оболочка из высококачественного теплоизоляционного материала обеспечивает надежную защиту от конденсата и солнечных лучей.

Для теплоизоляции труб в системах кондиционирования хорошо подойдут изоляционные материалы с закрытопористой структурой, имеющие низкий коэффициент теплопроводности и высокую влагостойкость. Таким материалом является вспененный каучук.

Закрытые поры материала абсолютно не допускают проникновение влаги, защищая тем самым трубопровод и сохраняя свои качества долгое время. Эластичные трубчатые оболочки нужного диаметра имеют бесшовную структуру, легко монтируются и демонтируются, обеспечивают качественную и герметичную защиту. Дополнительное фольгированное покрытие защищает трубопровод от УФ-излучений и других неблагоприятных воздействий окружающей среды.

Другим великолепным теплоизоляционным материалом является вспененный полиэтилен. Это легкий, гибкий и эластичный материал, имеющий структуру в виде ячеек с закрытыми порами. Обладает высокими теплоизоляционными свойствами и высокой влагостойкостью. Трубчатые оболочки (с фольгированным покрытием и без) необходимого диаметра легко монтируются и демонтируются, герметично и надежно защищая поверхность трубопровода.

Вспененный полиэтилен и вспененный каучук экологически безопасны и широко применяются в быту, на предприятиях общественного питания, детских и медицинских учреждениях.

Для эффективной работы системы кондиционирования, а значит комфортного климата в доме, офисе, на производстве и т.д., следует уделить внимание вопросу теплоизоляции, так как неизолированные трубопроводы впоследствии приведут к падению мощности системы из-за ненужных тепловых потерь. sanpol.ua. sanpol.ua

sanpol.ua

Трубки для систем кондиционирования

Медь не вступает в реакцию с хладагентом

При проведении работ, связанных с установкой климатического оборудования, возникает необходимость создания коммуникаций, предназначенных для транспортировки хладагента от одного блока к другому. Чаще всего используют медные трубки для кондиционеров.

Применение меди обусловлено набором положительных качеств, которые оставляют далеко позади алюминий, сталь или пластмассу:

• химическая инертность по отношению к хладагентам (фреон, хладон и др.), используемым в системах кондиционирования;
• высокая температура плавления (+1083°С) и теплопроводность (400 Вт/м*К);
• минимальное содержание в химическом составе потенциально опасных для человека примесей;
• высокие антикоррозионные свойства наружных и внутренних поверхностей труб, которые обеспечиваются за счет появления стойкой оксидной пленки;
• минимальная шероховатость внутренних поверхностей;
• термоустойчивость, пластичность, газонепроницаемость и др.

Промышленные предприятия производят трубки для кондиционеров из меди марки М1р ТУ 184450-106-181-2006, руководствуясь при этом положениями ГОСТ 617-2006.

Разновидности медных трубок

Отожженная труба способна выдерживать любое давление

Для работы в составе систем кондиционирования используются медные трубки 2 видов:

• неотожженные, обладающие повышенной прочностью;
• отожженные, отличающиеся большей пластичностью.

Для того чтобы придать им высокую пластичность, трубки дополнительно подвергают одному из видов термообработки — отжигу.

Сравнительные характеристики трубок приведены в таблице.

Параметры	Отожженные	Неотожженные
Прочность, кПа	210000…220000	280000…300000
Разрывное удлинение, %	50…60	10…15

Как правило, медные трубки, предназначенные для транспортировки хладагента, в комплект поставки кондиционера не входят и их приходится заказывать отдельно. При этом:

• неотожженные — поставляются в виде мерных отрезков (прутков), имеющих длину не более 5 м. Для того, чтобы избежать попадания внутрь трубок частиц пыли и инородных предметов, их торцы закрываются заглушками.
• отожженные, длина которых составляет 15…50 м — поставляются в бухтах, упакованных в полиэтиленовые пакеты.

Встречаются также трубки, дополнительно изолированные «чехлами», изготовленными из полиэтилена или вспененного непористого каучука. Делают это для того, чтобы исключить возможность потерь температуры в магистралях, смонтированных из тонкостенных труб.

При обустройстве систем кондиционирования чаще используют медные трубы отожженного типа. Связано это с тем, что они позволяют монтировать трубопроводы самой сложной формы. Такие трубы легко гнутся под любым углом, не изменяя при этом своей формы. При развальцовке в местах стыка легко получить герметичные соединения.

Ассортимент медных трубок

Подбирая необходимые материалы для трубопроводов, связывающих отдельные узлы кондиционеров между собой, особое внимание обращают на диаметр медных трубок. От его величины зависит не только скорость циркуляции хладагента между блоками, но и величина потерь давления в конечных устройствах, которые охлаждают воздух

Номенклатура выпускаемых медных труб отличается большим разнообразием, но при формировании трубопроводов для климатического оборудования, как правило, используют определенные типоразмеры. При этом толщина их стенок редко превышает 0,7 мм.

Диаметр труб выбирают исходя из мощности кондиционера — чем выше мощность, тем больше диаметр. Чаще всего используют медные трубки для кондиционеров, диаметры которых приведены в таблице.

Диаметр медных трубок для кондиционеров
мм	дюйм
6,35	1/4
9,52	3/8
12,7	1/2
15,88	5/8
19,05	3/4

Подбирая размеры медных трубок для кондиционеров, нужно помнить о том, что их блоки связываются между собой двумя трубопроводами:

• газовым, который служит для подачи газообразного вещества от компрессора к конденсатору и от испарителя к компрессору;
• жидкостным, с помощью которой жидкое вещество подается от конденсатора к испарителю.

При этом диаметр трубок газовой магистрали должен быть больше, чем у жидкостной.

Что касается их длины, все зависит от расстояния между блоками кондиционера. Как правило, устанавливая единичный кондиционер, используют мерные отрезки трубок длиной от 2 до 5 м. Если же монтируется большая система кондиционирования, целесообразнее приобретать трубки в бухтах.
