Какой нужен насос для скважины
Чаще всего для обустройства системы водоснабжения выбираются центробежные насосы. Станции подходят больше для малоглубинных скважин. Бывает, что входная труба узкая и прибор монтируют либо в кессоне, либо в подсобке, а к источнику проводят шланг.
Насосные станции весьма многофункциональны, с автоматикой и гидроаккумулятором. Стоят дороже погружных насосов, но, если учесть, что в комплекте с ней идет гидробак, автоматика и аккумулятор, которые не нужно приобретать дополнительно, то есть смысл потратиться один раз. Правда насосные станции работают шумно и есть ограничения по глубине подачи воды
При установке данного оборудования важно не совершать ошибок, это может привести к завоздушиванию системы, а вместе с тем и к нестабильной подаче воды
При выборе погружного типа оборудование, важно учитывать на какую глубину опускать насос в скважину, подвешенный на тросе. Погружные способны качать с глубины до 200 метров. Такие насосы очень надежны в работе, долговечны, изготавливаются из нержавеющей стали высокого класса, оснащаются внутренней рубашкой для эффективного охлаждения двигателя
Такие насосы очень надежны в работе, долговечны, изготавливаются из нержавеющей стали высокого класса, оснащаются внутренней рубашкой для эффективного охлаждения двигателя.
Подробно о том, какой насос лучше выбрать для скважины, мы говорили в одной из предыдущих статей.
Адаптер для скважины
Лучшими способом, как благоустроить скважину, является использование павильона или кессона. Именно эти сооружения способны надежнее всего защитить источник водоснабжения. Недостатком этих решений является их дороговизна. Если ставится задача обустройства скважины на участке солидного коттеджа, подобные траты являются вполне объяснимыми. Иное дело, когда скважина обеспечивает нужды небольшого сельского дома или дачи. Как правило, владельцы подобных строений не могут похвалиться огромными средствами.
Бюджетным вариантом устройства скважины на участке является скважинный адаптер. Он дает возможность коммутировать подающую трубу напрямую с обсадной трубой скважины. Это позволяет исключить применение кессона. Есть и неудобство: в случае возникновения потребности в ремонте адаптер нуждается в раскапывании (его во время монтажа укладывают в траншею). Как показывает практика, этот надежный элемент довольно редко выходит из строя.
В состав скважинного адаптера входит два основных блока:
- Наружный. Располагается по внешней стороне обсадной трубы. Его назначение – обеспечить коммутацию с водопроводом, подающим жидкость в дом.
- Внутренний. Служит для подключения трубы от помпы.
Наружный и внутренний блок обладают радиусной конфигурацией, которая повторяет очертания ствола. Для коммутации элементов между собой применяют парный герметичный уплотнитель. Чтобы обустроить скважину своими руками, необходимо установить адаптер ниже глубины промерзания почвы.
По ходу монтажа необходимо четко выполнять следующие этапы:
- Обсадную трубы необходимо вывести так, чтобы ее конец оказался на небольшой высоте над уровнем земли.
- Для защиты обсады от загрязнений верхний край оформляется крышкой с отверстием для питающего погружную помпу электрического кабеля.
- Зимой в случае значительного понижения температуры возникает реальная угроза проникновения холода внутрь скважины: он начинает двигаться по обсадной трубе. В регионах с суровыми зимами (где мороз достигает -20 градусов) практикуют дополнительное утепление скважины. Для этого ее на зиму укрывают еловыми ветками, сеном, соломой и другими натуральными материалами.
Данный вариант, как обустроить скважину своими руками, превосходит использование кессона своей дешевизной. К слабым сторонам применения адаптера можно отнести сложность обслуживания, риск механических повреждений электрической проводки и не очень надёжное крепление насоса. В этом случае вместо традиционного троса применяют непосредственную фиксацию на водопроводной трубе. Используемое оборудование может быть размещено исключительно внутри дома. Перед тем, как оборудовать скважину своими руками с помощью адаптера, необходимо обзавестись специальным ключом с длинной насадкой. Чтобы реализовать процесс, потребуется определенный технический опыт и аккуратность.
Стоимость комплектующих
Чтобы полноценно укомплектовать источник, придется понести определенные расходы на закупку необходимых элементов. Приблизительные цены на оборудование для подачи воды из скважины по Московской области:
- поверхностные насосы зависимо от производителя – от 2500 руб.;
- погружные глубинные агрегаты – от 5000 руб.;
- заводской пластиковый скважинный кессон «Аквалюкс» – от 20000 руб.;
- гидробак из нержавейки – от 3500 руб.;
- оголовок от 1600 руб.
В среднем обустройство автономного источника обойдется в 50000-60000 руб при условии самостоятельного выполнения работ. Если бурится источник абиссинского типа (садовая колонка), затраты будут минимальными.
Что нужно для водоснабжения из скважины
При бурении индивидуальных скважин с применением буровой техники в шахту опускают колонну из обсадных труб, материалом изготовления которых являются полимеры (непластифицированный поливинилхлорид НПВХ, ПНД) или сталь, иногда пластиковые трубы вставляют внутрь металлических при больших глубинах. На этом этапе должна быть известна схема обустройства скважины, к примеру, если вода подается в водопровод через адаптер, его не рекомендуется закреплять на пластиковую хрупкую стенку трубы, колонна или ее верх должны быть выполнены из металла.
Чтобы понять, как обустроить скважину на воду после бурения, следует рассмотреть все оборудование и инженерные сооружения, которые нужны для доставки воды во внутренний водопровод дома. Для обеспечения жилища скважинной водой необходимы:
Обсадная колонна. После прохода скважинного канала в него погружают колонну из труб длиной 6 м, которые соединяют между собой посредством резьбы. Она должна иметь гладкие прочные стенки, выдерживающие наружное давление грунта, и диаметр, подходящий для погружения выбранной модели электронасоса.
В последнее время пользуется популярностью индивидуальное бурение абиссинских скважин частными лицами в случаях, если зеркало воды на участке находится ближе, чем 9 м от уровня земли. Для этого гидробуром проделывают узкое отверстие в земле и погружают внутрь трубу из полиэтилена низкого давления (ПНД) с самодельным фильтратором на конце, которую подключают к поверхностному электронасосу. Глубина самодельных абиссинок доходит до 30 м, обсадной колонной и подающим трубопроводом одновременно является опущенный в канал трубный участок ПНД.
Приспособления для погружения насоса и всасывающего рукава в источник. Опуская глубинный насос, всегда применяют оголовок или крышку при адаптерном подключении, к которым привязывают агрегат и прикрепляют подающую трубу. При креплении адаптера подающий воду трубопровод пропускают через его боковой фитинг, закрепленный на стене колонны.

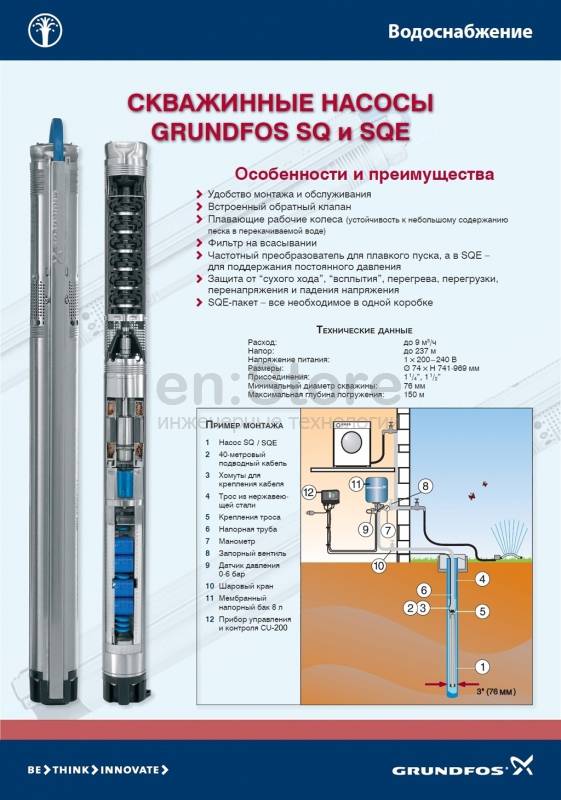

Схема обвязки скважины с глубинным насосом
Электронасос. Существуют две группы электронасосов для подачи воды: погружные и поверхностные, первые опускают в скважину на большую глубину, чтобы они погрузились без помех, требуется обсадная колонна подходящего диаметра из заводских скважинных труб. В поверхностных электронасосах для водозабора с глубин до 9 м используют узкий рукав или водопроводную трубу малого сечения, поэтому широкая колонна для их работы не требуется — это является определяющим фактором при их использовании для всасывания воды из абиссинок.
Автоматика. Чтобы отключать насос после наполнения водопроводной системы, используют реле давления, для его настройки и контроля устанавливают манометр, расширительный бак применяют для хранения водных запасов и поддержания давления в магистрали. Перечисленные приборы являются основными узлами бытовой водоподающей магистрали с электронасосом, при использовании поверхностных видов все перечисленные элементы и помпу часто собирают в единый блок — насосную станцию.
Пример обвязки водоисточника с поверхностным насосом в доме
Помещение для размещения насосного оборудования. Поверхностные электронасосы и управляющая автоматика могут располагаться вблизи источника или на некотором расстоянии в техническом павильоне или жилом здании. Если оборудование находится рядом с обсадной колонной, принимают меры для его предохранения от атмосферных осадков и низких температур, сооружая утепленный кессонный колодец.
Трубопровод. Для подачи воды в дачный дом или коттедж используют специальную трубу из ПНД, один конец которой подключают к оголовку скважины или адаптеру, а второй заводят в дом, подсоединяя к поверхностному электронасосу или внутреннему водопроводу.
Арматура. Для управления потоками воды и соединения отдельных участков трубопровода около скважины и в доме используют сантехническую арматуру: угловые и многовходовые фитинги, тройники, муфты, шаровые краны.
Фильтры. Воде из подземных источников часто требуется чистка, в неглубоких водных пластах присутствуют песок и глина, которые отстаивают или отсеивают грубым фильтрованием и далее пропускают через адсорбционные фильтраторы. Намного сложнее обстоит дело при использовании глубинных артезианских источников, вода из которых часто содержит повышенные концентрации железных, калиевых, марганцевых, магниевых оксидов, сероводорода. Для ее очистки от вредных примесей используют дорогостоящие способы с применением аэрационных установок обезжелезивания, колонн с ионообменными смолами, фильтров обратного осмоса.
Виды скважин
Этапы монтажа оборудования
При монтаже насосного оборудования для скважин все действия выполняются в строгой последовательности. Как только установлена обсадная колонна, а скважина полностью раскачана, приступают к монтажу кессона.
Копают котлован вокруг источника на глубину 1,5-2 метра (ниже уровня промерзания грунта)
Важно подготовить основание под устройство камеры. Особенно если она будет бетонной
По периметру котлована следует залить бетонную подушку и армировать ее сеткой. Под полимерный кессон разрешается просто насыпать песчаную подушку слоем 10-15 см и хорошо утрамбовать его.
Выполняют выгонку стен камеры из бетонного раствора, кирпича или колец. При работе с ЖБ элементами следят, чтобы они становились ровно. Все стыки надежно герметизируют.
Установку полимерного кессона выполняют так:
Формируют в нижней части камеры отверстие, равное диаметру обсадной трубы. Надевают кессон на колонну и аккуратно опускают его на дно. Место стыка резервуара и трубы хорошо герметизируют битумной мастикой.
В боковых стенках кессона формируют технические отверстия под вывод трубопровода
Здесь также важно использовать хороший герметик.
Монтаж насоса

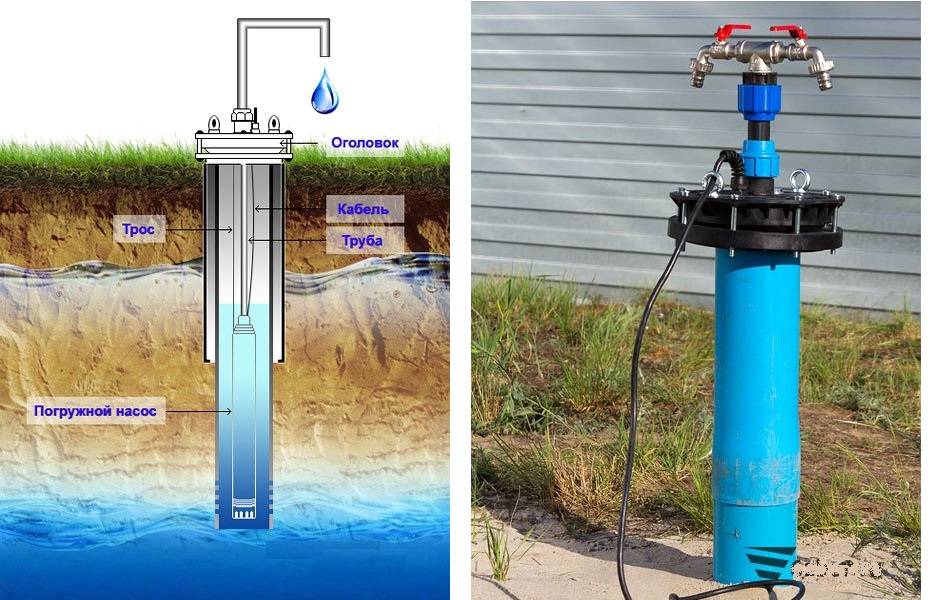

Вариант монтажа насоса через оголовок При установке поверхностного агрегата схема работ выглядит так:
- Насос монтируют на дно кессона рядом со скважиной. Его ножки привинчивают к полу, чтобы исключить усиленную вибрацию.
- К входному патрубку при помощи штуцеров крепят водозаборный шланг. Его нижнюю часть оснащают фильтром грубой очистки. Метраж шланга рассчитывают таким образом, чтобы он не доставал до дна источника 1-1,5 м.
- Опускают рукав в скважину, предварительно снабдив его грузом, чтобы во время работы исключить хаотичное движение в воде.
Если монтируется погружной насос, принцип установки выглядит так:
На земле разматывают параллельно электрический кабель, страховочный трос и водозаборную трубу. Все они должны иметь одну длину.
К выходному патрубку насоса подключают водозаборный шланг при помощи штуцера. Примерно в метре от него фиксируют обратный клапан.
Насос крепят на страховочный трос. Желательно брать нейлоновый прочный. Стальной со временем приходит в негодность из-за негативного воздействия влаги.
Все три элемента (кабель, трос и трубу) стягивают строительными хомутами с шагом 1 м, чтобы предотвратить их спутывание в обсадной колонне
Важно избегать натягивания.
Другой конец страхованного троса крепят к установленной вверху раме или карабину оголовка.
Насос медленно опускают в скважину на нужную глубину.
Монтаж гидробака
Пример обвязки гидроаккумулятора Мембранный бак располагают непосредственно рядом с насосом или в кессоне. Шланг, отведенный от насоса погружного, подключают к накопителю. Если мастер монтирует поверхностный агрегат, сначала к его входному патрубку крепят отрез, который потом стыкуют с гидроаккумулятором.
От установленного накопителя отводят ветку водопровода к дому.
Здесь же важно установить манометр с реле давления. Далее гидробак через техническое отверстие заполняют водой (его подключение насухую запрещено)
При помощи манометра и реле давления регулируют оптимальные показатели. Рекомендованное нижнее значение давления 1,5 атм., верхнее — 3 атм. Регулировку выполняют при помощи специальных ручек, на которых стрелками указано направление их вращения.
Если насосная станция работает полноценно, включается и выключается в соответствии с заданными параметрами давления, вода поступает в систему исправно, значит, устройство скважины выполнено верно.
Если вода из скважины идет сильно минерализованная, обогащенная железом или другими компонентами, важно установить в кессоне хорошую очистную систему. Фильтры подбираются после проведенного анализа жидкости
Как устроена типичная скважина?
Если не заострять внимание на нюансах, суть устройства скважины на воду для загородного дома одна: это длинная узкая вертикальная шахта, достигающая глубины залегания воды. Стены выработки укреплены обсадными трубами
Скважины отличаются друг от друга шириной, глубиной и дополнительными устройствами, повышающими их производительность и надежность.
Кроме обсадной трубы скважины оборудуют техникой для принудительного подъёма жидкости и её распределения. Чтобы правильно выбрать насосное оборудование и накопительную емкость, нужно знать характеристики скважины, важнейшей из которых является её глубина и дебит.
Дебит скважины – это показатель её производительности: максимальный объём жидкости, получаемый за единицу времени. Исчисляется он в кубометрах или литрах за час или сутки.
Функции обсадных труб
Обсадные трубы являются основным элементом скважины. Обсадка выполняется с помощью отдельных отрезков, спаянных, сваренных или свинченных между собой
Особое внимание следует уделить их равному диаметру: вся конструкция должна создавать прямую ровную колонну
Если у обсадных труб внешняя резьба, звенья соединяют муфтами, из-за которых диаметр проходки увеличивается.
Обсадные трубы нужны, чтобы:
- при бурении скважины не произошло осыпание шахты;
- ствол не засорился в процессе её эксплуатации;
- верхние водоносные слои не проникали в сооружение.
Широко используются обсадные трубы, изготовленные из стальных сплавов и полимеров (ПВХ, НПВХ, ПНД). Реже применяют чугунные и морально устаревшие асбестоцементные изделия. Пространство между трубой и землей вокруг устья заливают бетоном, если выработка бурилась в рыхлых грунтах или водоносный пласт залегает на значительной глубине.
Только после выполнения этой работы устанавливают всё прочее оборудование. Иногда в процессе эксплуатации скважины может произойти незначительное «выдавливание» трубы на поверхность. Это естественный процесс, не требующий принятия каких-либо дополнительных мер.
Наиболее популярными считаются металлические и пластиковые обсадные трубы с резьбой. На фотографии изображена установка синей обсадной трубы из пластика
Внутренняя труба с фильтром
В ствол скважины, выполненной по схеме двойной обсадки, опускается труба с фильтром. Через ее перфорированное первое звено отфильтрованная вода будет поступать внутрь обзадки, а затем извлекаться насосом на поверхность.
После того, как труба установлена на нужную глубину, устье её желательно закрепить. Для этой цели используют хомут, который не допустить самопроизвольного проседания трубы.

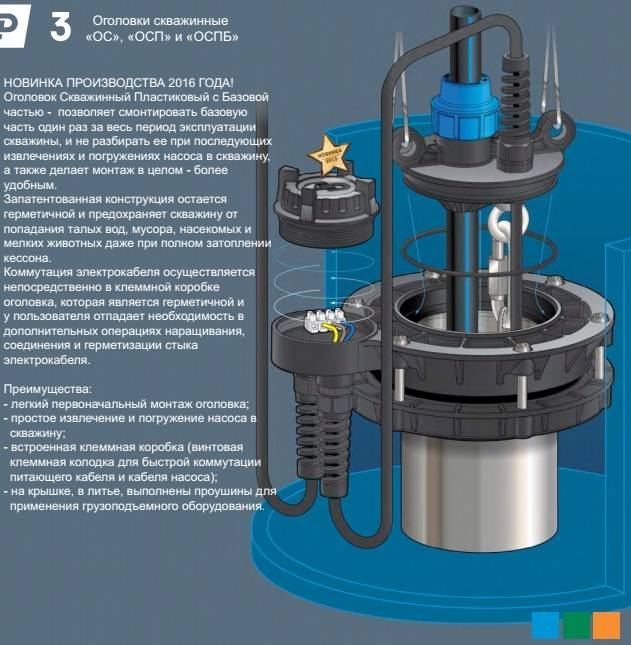

Устройство оголовка для скважины
Верхняя часть обсадной трубы оснащается оголовком. Базовая конструкция этого устройства одинакова для оголовков любого вида. В её состав входят фланец, крышка и резиновое кольцо.
Разные виды оголовков отличаются друг от друга видом материала, из которого они изготавливаются, и дополнительными опциями.
Оголовки производят из чугуна и из пластика. Это герметичное устройство. Оно используется для крепления кабеля насоса и вывода водонапорной трубы
За счет низкого давления, создаваемого с помощью оголовка в трубах, увеличивается приток воды и, как результат, дебит скважины.
Кессон, адаптер, пакер
Чтобы повышенная влажность не повлияла на работу приборов, связанных со скважиной, для них предусматривают специальный резервуар – кессон. Его изготавливают либо из металла, либо из пластика.
Металлические кессоны, в отличие от пластиковых, можно ремонтировать, они лучше приспособлены к климату со значительными температурными перепадами. Кроме того, изделие из металла можно самостоятельно собрать из деталей, которые продаются отдельно. Но пластиковые модели дешевле, и они не ржавеют.
Желающие устроить кессон для скважины собственноручно на нашем сайте найдут подробную инструкцию по его сооружению.
Чтобы герметично соединить наземный водопровод и скважину, понадобится скважинный адаптер. Это устройство обычно размещают в том месте, где собрано всё оборудование, нуждающееся в защите от воды. Чаще всего это техническое помещение. Одну часть адаптера присоединяют к обсадной колонке, а к другой части прикручивают шланг от насоса.
Металлический кессон – дорогостоящая вещь: его цена доходит до 40 тысяч рублей, поэтому можно купить его частями и собрать самостоятельно, что удешевит покупку
Иногда возникает потребность в выделении локального участка глубокой артезианской скважины, на котором, например, будут выполняться ремонтные работы. Для этой цели и используют пакеры – уплотнители для скважин.
Перечисленные элементы входят в состав устройства скважины, оказывая на её функциональность большое влияние.
Какое оборудование нужно для обустройства скважины с кессоном?
Для обустройства скважины нужно следующее оборудование:
- кессон;
- аккумулятор;
- манометр;
- оголовок;
- обратный клапан;
- реле давления;
- водоподъемная труба ПНД;
- страховочный трос из нержавеющей стали.
Кессон – это герметичный бак, который защищает скважину от промерзания и загрязнений. Внутри стоят манометр, мембранный бак и другие элементы. Кессон сделан из стали и пластика.
Гидроаккумулятор — оборудование для водяных скважин, которое отвечает за давление. Стоимость оборудования скважины зависит от производительности, габаритов и объема.
Манометр – оборудование для обустройства скважины, которое измеряет показатели давления. Прибор должен быть сделан из нержавеющей стали или латуни. От цельности технического стекла зависит возможность следить за показателями: маркированная шкала должна хорошо просматриваться.
Реле давления — оборудование для скважины в доме, которое регулирует показатели напора и следит за автоматическим наполнением бака. Устройство работает вместе с гидроаккумулятором.
В основе всех расчетов лежат параметры скважины, указанные в паспорте, и объем водопотребления. Подобранная на основе этих данных система подачи воды из скважины в дом не только будет стабильно работать в стандартном режиме, но и легко справится с пиковым водопотреблением.
Виды забойных двигателей
Турбобур представляет собой многоступенчатую турбину с количеством ступеней до 350. В состав каждой ступени входит жестко соединенный с корпусом статор и закрепленный на валу устройства ротор. Стекая по лопаткам статора, поток жидкости воздействует на роторные лопатки, тратя часть энергии на получение вращательного момента.
Затем этот поток вновь натекает на статорные лопатки, и процесс повторяется. Несмотря на то, что каждая отдельная ступень турбобура способна развивать небольшой крутящий момент, из-за их большого количества суммарной мощности, подаваемой на вал устройства, вполне достаточно для бурения горных пород с высокой твердостью.
При таком способе бурения рабочей жидкостью выступают промывочные растворы, поступающие с поверхности к турбобуру через бурильную колонну. Долото жестко прикреплено к валу турбобура и вращается независимо от колонны буровых труб.
Бурение с использованием электробура подразумевает подачу электрической энергии на электродвигатель посредством укрепленного внутри буровой колонны кабеля. При таком методе производства работ вращается только вал двигателя с закрепленным на нем долотом, а корпус устройства и бурильная колонна – неподвижны.
Внутренняя поверхность стального корпуса статора покрыта слоем специальной резины и имеет форму винтовой многозаходной поверхности. Ротор, изготовленный также из стали, в свою очередь, имеет форму многозаходного винта, количество винтовых линий которого меньше на одну, чем у поверхности статора.
Ротор размещается в статоре с эксцентриком. Эксцентрик, а также разница количества статорных и роторных винтовых линий позволяют контактирующим поверхностям образовывать ряд шлюзов (замкнутых полостей) – шлюзов между камерами высокого давления у верхнего конца, с пониженным значением давления у нижнего шлюза. Этими шлюзами перекрывается свободное движение через двигатель подаваемой жидкости, что позволяет создавать в шлюзах с помощью жидкостного давления передаваемый долоту вращательный момент.
Список используемой литературы:
- Нефть – Википедия
- ἔλαιον. Liddell, Henry George; Scott, Robert; A Greek–English Lexicon at the Perseus Project.
- Экономидес, М. Цвет нефти. Крупнейший мировой бизнес: история, деньги и политика/ Экономидес М., Олини Р. Издательство: «Олимп-Бизнес», 2004. 256 с.
- Эрих В.Н. Химия нефти и газа. — Л.: Химия, 1966. — 280 с. — 15 000 экз.
- Хаустов, А. П. Охрана окружающей среды при добыче нефти/ Хаустов, А. П., Редина, М. М. Издательство: «Дело», 2006. 552 с.
- “oil” . Oxford English Dictionary (3rd ed.). Oxford University Press. September 2005. (Subscription or UK public library membership required.)
Размеры кессона для скважины
Защитная конструкция над подземным водоисточником должна позволять выполнить монтаж всего необходимого вспомогательного водоснабжающего оборудования. Место установки технических устройств влияет на размеры колодца-кессона. Рекомендуется выбирать защитную конструкцию, где человек сможет «развернуться» при выполнении работ.
Если оборудование решено устанавливать в колодце-кессоне, расстояние от передней и боковой стороны насосной станции или гидроаккумулятора до стенок сооружения должно составлять минимум 50 см. При создании скважины для питьевой воды в частном доме необходимо заранее в проекте здания предусмотреть техническое помещение с минимальными размерами 80*80 см. Лучше, конечно, если оно будет просторнее.
Критерии выбора комплектующих
Качество воды зависит напрямую от выбора оборудования Выбирают необходимое для скважины оборудование по различным параметрам, соответствующим конкретному приспособлению.
Кессон подбирают по габаритам, объему, толщине стенки, материалу.
Насос выбирают по таким критериям:
- производитель (наиболее популярны Джилекс, Грундфос, Малыш, Ручеек);
- мощности;
- производительности: она не должна превышать дебит источника, иначе насос будет быстро осушать его;
- глубине погружения;
- напору;
- типу (вибрационный, центробежный).
Что касается гидроаккумулятора, то главный критерий его подбора — объем.
Использование скважинного адаптера
Павильон или кессон наилучшим образом обеспечивают защиту источника водоснабжения. Однако оба эти решения отнюдь не дёшевы.
Если речь идёт о солидном загородном доме и обширном участке, заметные финансовые затраты по обустройству скважины, несомненно, оправданы.
Но что делать тому застройщику, который не обладает бесконечным бюджетом, строит небогатый сельский домик или скромную дачу? Для обустройства скважины на даче существует экономное альтернативное решение — скважинный адаптер.
С его помощью водопроводную трубу, идущую из дома, можно ввести непосредственно в обсадную трубу скважины. Никакой кессон не нужен.
Правда, при необходимости обслуживания, адаптер придётся раскапывать, ведь он находится в грунте. Но необходимость в этом возникает редко.
Скважинный адаптер представляет собой разборный фитинг, состоящий из двух частей: наружной и внутренней. Наружная часть располагается снаружи обсады и служит для соединения с водопроводной трубой, идущей в дом.
К ответной внутренней части подсоединяется труба от насоса. Обе части адаптера, соединяющиеся на обсадной трубе, имеют радиусную форму, повторяющую диаметр ствола. Соединяются элементы через двойное герметичное уплотнение.
Адаптер в обсадной трубе, вставляется в заранее просверленное отверстие. При установке следует тщательно проверить герметичность соединений
Адаптер должен размещаться ниже глубины промерзания грунта и монтаж должен быть произведен с особой тщательностью.
Обсадная труба остаётся на поверхности земли, её оставляют невысоко торчащей над уровнем земли. Сверху монтируется крышка, в которую вводят электрокабель для питания погружного насоса.
В сильные морозы холод будет проникать внутрь скважины по обсадной трубе. Поэтому, если зимние температуры опускаются ниже -20 °C, рекомендуем скважину укрыть на зиму еловыми лапками, соломой или утеплить иным способом.
Единственное, но весомое преимущество адаптера перед кессоном — дешевизна.
Из недостатков: сложность обслуживания оборудования, слабая защищённость от механических повреждений электрокабеля, менее надёжная подвеска насоса (он держится не на тросе, а на одной лишь водопроводной трубе).
Обустройство с помощью скважинного адаптера. И адаптер и водопроводная труба должны располагаться ниже глубины промерзания грунта
И да, оборудование для водоснабжения может быть установлено только в доме. Смонтировать адаптер можно самостоятельно, но потребуется специальный ключ с длинной насадкой, некоторая техническая сноровка и немало терпения.
В заключение скажем, что «дешёвый и сердитый» скважинный адаптер действительно дёшев. Однако не всегда может быть применён и не обеспечивает того же уровня защиты источника и долговечности, что и кессон.
Как выбрать насосную станцию для скважины
Выбирать насосную станцию для скважины на участке необходимо с учетом параметров насоса и факторов, характеризующих источник воды. В частности речь идет о следующем:
Удаленность источника воды от основного строения.
Самая низкая точка забора воды. Следует делать выводы на основании динамического уровня воды, анализируя показатели примерно за двое суток при постоянном использовании жидкости. В этом случае учитывать статический уровень не рекомендуется, так как расчеты могут быть ошибочными.
Номинальный напор насоса
Здесь важно определить, какой высоты водяной столб способно создать подключаемое оборудование. Формула для расчета предполагает суммирование величины всасывания, длины горизонтальных участков водопровода, вертикального подъема и потерь на транспортировку по трубам.
Производительность агрегата
Расчеты можно брать на основании среднего расхода воды во всех подключенных точках. Полученное суммарное значение не должно превышать дебит источника водоснабжения (прочитайте: “Как выбрать насосную станцию для частного дома – правила выбора водонасосной станции”).
Напряжение электрической сети. Большинство насосных станций для бытового использования работают от сети 220 В. Что касается мощных агрегатов, то в них установлены трехфазные двигатели, которые работают от сети 380 В.
Мощность станции. Насосные станции разных видов потребляют достаточно большое количество электроэнергии, от 500 Вт до 2 КВт. В зависимости от мощности насосной станции следует выбирать тип автоматического выключателя.
Объем накопительной емкости. Этот параметр полностью зависит от количества проживающих в доме людей. К примеру, семье из 2 человек достаточно емкости объемом 24 литра, для семьи более 5 человек следует установить резервуар на 100 литров.
Глубина скважины также влияет на тип насоса. К примеру, для скважины глубиной до 15 метров требуется насос со встроенным эжектором, если глубина источника превышает 20 метров, то нужно использовать насос с внешним эжектором. Закольцованное всасывание повышает напор воды, но при этом снижается производительность и растет потребление электричества.
Этапы обустройства
О том, как правильно оборудовать скважину на воду, важно знать и тем, кто собирается выполнять эту работу своими руками, и тем, кто хочет лично проконтролировать действия наемных специалистов. От того, насколько верно и качественно будет осуществлен монтаж, зависит долговечность и стабильность работы всей системы водоснабжения
Монтаж кессона
Это первый этап обустройства скважины, для осуществления которого необходимо выполнить следующие действия:
- Выкопайте вокруг скважины котлован глубиной около двух метров, размеры которого в плане должны быть чуть больше габаритов кессона.
- В донной части кессона вырежьте круглое отверстие диаметром, равным наружному диаметру обсадной трубы.
Длинную трубу нужно отрезать, оставив отрезок над уровнем дна около 20 см
- Обварите стык трубы с дном, чтобы обеспечить герметичность емкости.
- В стенках кессона вырежьте отверстия для вывода труб и электрического кабеля, протяните их внутрь и загерметизируйте отверстия.
Монтаж насоса и прочего оборудования
Прежде чем установить эксплуатационный насос, скважину нужно прокачать, выкачивая из неё воду дренажным насосом, пока она не станет прозрачной, без осадка.
Сначала производится предварительная установка насоса: к нему подключают специальный шланг или пластиковую трубу, по которой вода будет подниматься вверх, и электрический кабель. Затем агрегат на металлическом тросе опускается в скважину на такую глубину, чтобы он полностью был погружен в воду, но не доставал до дна водозабора 0,5-1 м.
Далее инструкция предусматривает монтаж обратного клапана и пускозащитного устройства, после чего на скважину надевается оголовок, к которому подвешивается насос. Кабель и подающий трубопровод выводятся наружу через специальные штуцеры.
Оголовок и насос в сборе
После выхода водопроводной трубы из оголовка монтируется гидроаккумулятор, после которого устанавливается сливной кран. Вода после включения насоса заполняет бак, и в дом поступает уже из него. Когда уровень опускается до определенного значения, насос автоматически включается и вновь заполняет емкость.
Основная специфика
Перечень оборудования для водозаборной скважины, которое потребуется для установки, хорошо знаком специалистам по бурению. Но если вы решили проводить работы своими силами, то необходимо знать основы обустройства скважины. Если говорить вкратце основными работами будет бурение шахты и монтаж необходимого оборудования.
Скважина под воду обязательно должна быть оборудована:
- Кессоном;
- Насосной станцией;
- Источником питания (электродвигатель);
- Оголовком для скважины.
Схема размещения относительно дома и водяных слоёв
Установка необходимого оборудования
Мероприятия по обустройству обеспечивают:
- Подачу чистой воды;
- Защиту от негативных воздействий окружающей среды (морозы, дождевое размывание и др.);
- Возможность правильного обслуживания всех устройств.
Постройка дополнительного строения является более удобной с точки зрения удобного размещения всех элементов насосной установки, необходимой для работы скважины. Там же можно разместить выход воды и электрооборудование.
Вспомогательные устройства:
- Система фильтрации воды;
- Система контроля давления;
- Система управления давлением;
- Автоматическая система управления.
Если скважина будет располагаться недалеко от дома, то это позволит сэкономить на работах по бурению, а также при закупке труб. Также такое расположение снижает расходы мощности насоса для транспортировки воды.
Все работы по бурению также имеют свои нюансы. Используемое оборудование зависит от многих факторов, таких как состав грунта, расположение скважины на участке, а также схема водоснабдения.
Машинный бур
Правовая информация об обустройстве скважин
Согласно законодательству РФ, подземные водные ресурсы относятся к полезным ископаемым. Их использование регулируется законом № 2395-1 от 21.02.1992 г. “О недрах”.
Чтобы не вникать в законодательные нормы, коротко отметим, что для личных нужд можно использовать воду из водоносных горизонтов, залегающих не ниже 100 м (стандартизированная глубина залегания артезианских вод). На деле, артезианский водоносный слой может находится и на глубине 40 м, и забор воды из него должен быть защищен лицензией и облагается высокими налогами.
При обустройстве скважины в частном доме запрещено:
- пользоваться водоносным горизонтом, если он является источником централизованного водоснабжения;
- отбирать более 100 кубометров воды в сутки (при обустройстве скважины рассчитанной на несколько объектов используются нормы из СП 30.13330.2012, такие работы проводятся после проверки госнадзором, а добыча воды должна быть лицензирована);
- продавать ее, или использовать для любой коммерческой деятельности;
- обустраивать сопутствующие подземные сооружения глубже 5 м.
Процесс бурения
Жидкость, подаваемая при использовании метода роторного бурения скважин под большим напором, размывает под долотом грунт, выносит его на поверхность. Там жидкость поступает на очистительные сооружения. Различные фильтры, в том числе вибросито, освобождают жидкость от породы, и вода снова заливается в систему.
Для разных пород могут быть использованы различные типы промывочных жидкостей: чистая вода при работе со скалистой породой или раствор воды с глиной для рыхлого грунта. В отдельных случаях возможен продув скважины сжатым воздухом.
Сама установка для роторного способа бурения скважин представляет собой вышку, к которой прикреплено подъемное оборудование и другие технические приспособления. В стволе вышки, который переходит в скважину, находится бурильная колонна, приводимая в действие при помощи разных типов двигателей: электрических, внутреннего сгорания, двигателя транспортного средства, ставшего основой для роторной установки.
