Установка вентиляционной трубы на крыше частного дома

6 Рекомендации по уходу

Проводить манипуляции по очистке вентиляционных шахт в многоэтажных постройках без помощи квалифицированных специалистов категорически запрещается. В частных домах допустимо самостоятельно проводить подобные работы. Для этого потребуется жесткая щетка, конец которой надежно крепится на специальном тросе. Очистительные манипуляции проводятся поэтапно:

  1. Сначала необходимо убрать колпак, который защищает оголовок вентиляционной шахты.
  2. Затем щетка опускается в самый низ, и проводятся последовательные движения по очистке всей системы.
  3. После обработки основания необходимо перейти к воздуховодам. Вытяжные решетки следует демонтировать и тщательно очистить.
  4. С внутренней стороны воздуховоды нужно хорошо обмести при помощи щетки. Для удобства трос можно заменить длинной ручкой.
  5. Для уборки скопившегося в трубе мусора очень часто используется пылесос.
  6.  Согласно санитарным нормам, кроме очистки, рекомендуется выполнять периодическую дезинфекцию вентиляционных каналов.

Любое здание невозможно представить без вентиляционной шахты

И неважно, постройка промышленного или частного назначения. Несмотря на внешнюю простоту, система имеет ряд особенностей и факторов, учесть которые в полной мере могут только специалисты

Им рекомендуется доверить и возведение вентшахты. Это повысит уровень безопасности, а таклесообразно с экономической точки зрения.

Из-за чего пластик?

Раньше вентиляционные каналы скрывались в стенки и большей степенью выполнялись способом кладки из кирпича. Сейчас клиент вправе сам выбирать материал и метод изготовления. Современные системы большей степенью производятся из трех основных соединений:

  • Полиэтилен. Данный материал достаточно пластичен и владеет маленьким весом. Он легко поддается переработке, исходя из этого вышедшая из строя система возможно свободно утилизирована.
  • Поливинилхлорид (ПВХ). Кое-какие производные владеют высокой устойчивостью к маслам и агрессивным веществам. Воздуховоды из для того чтобы материала смогут быть расположены кроме того под прямыми солнечными лучами без нанесения им вреда.
  • Полипропилен (ПП). Владеет высокой устойчивостью к нагрузкам. Кроме этого есть нейтральным к действию растворителей и химически активных веществ.

По сравнению с другими материалами пластик отличают:

  • Маленький вес. Одна метровая труба имеет массу в 800 гр.
  • Высокая устойчивость к коррозионному действию.
  • Простота и высокая скорость монтажа.
  • Продуманность конструкции.
  • Возможность комбинации разных профилей.
  • Устойчивость к температурным перепадам.
  • Предотвращение оседания разных веществ благодаря гладкой внутренней поверхности.
  • Цена на порядок ниже, чем у железных конструкций.
  • Все виды пластика – полимерные соединения, каковые поддаются окислению под действием температуры.

Выбор необходимых параметров

При определении трассы и выполнения трубопровода для воздуха приходится решать комплексную задачу по оптимальному сочетанию многих факторов. Основные позиции — жёсткий или гибкий канал, круглого или прямоугольного сечения и какого диаметра.

Подробнее об этих направлениях:

  1. Воздуховод по степени податливости выбирают в зависимости от эксплуатационных условий и сложности трассы. В жёсткой сети для смены направлений используются угловые соединительные элементы. Гибкие рукава обеспечивают беспроблемную прокладку по любому вектору. Существует и комбинированный вариант, когда гофрированная труба стыкуется с жёстким прямолинейным участком. Следует учитывать, что рифлёные стенки снижают скорость воздушной струи.
  2. Форму сечения определяют по пропускной способности: круглая конфигурация обеспечивает проток большего количества воздуха при меньшем сопротивлении. В прямоугольных профилях часть угловой площади остаётся незадействованной, что вынуждает принимать больший типоразмер воздуховода. Но плоские трубы легко спрятать за мебельными или потолочными панелями. Оптимальный вариант — овальное сечение, сочетающее преимущества круглого и прямоугольного торцов воздуховода (высокую проходимость и дизайнерские характеристики).
  3. Размеры вентиляционного канала для бытовых систем проветривания — чаще всего принимают Ø100 мм, что соответствует плоскому 55 х 110. Под такой габарит изготавливаются выходные отверстия вентиляторов, решёток и кухонных вытяжек.

Рекомендуем ознакомиться: Пластиковые трубы для воздуховодов: особенности, применение и монтаж

С технической точки зрения, для бытовых воздуховодов нормальной считается длина 3 м. Увеличение воздушного тракта ведёт к снижению его пропускной способности, т. к. каждый дополнительный метр съедает 10% производительности.

Рекомендации по установке и креплению

Провести монтаж на кровлю вентиляционного выхода можно собственными руками. Место установки трубы должно быть выбрано таким образом, чтобы она по возможности проходила по чердаку без поворотов.В то же время ей нельзя пересекать стропила и тем более коньковый прогон.

Лучший вариант, когда выход вентиляционной трубы находится прямо над внутренним стояком шахты вентиляции или воздуховодом. Если это невозможно, для соединения можно использовать гофрированную трубу.

Труба должна соединяться со стояком строго вертикально

При размещении труб или вытяжного короба нужно учитывать наименьшее допустимое расстояние от приточного воздухозабора:

  • по горизонтали – 10м;
  • по вертикали – не менее 6м.

Высота венттрубы определяется следующим образом:

  • если она будет находиться около конька, конечное отверстие вытяжки должно возвышаться выше конька на полметра;
  • если до конька остается от полутора до трех метров, отверстие должно находиться с ним вровень;
  • если труба будет находиться дальше трех метров от конька, отверстие выводится по стороне угла 10 градусов к горизонту с вершиной на кровельном коньке;
  • если вентвыход находится рядом с дымоходом, длина труб должна быть одинакова;
  • на плоской крыше высота трубы рассчитывается по специальной таблице, но она не должна быть ниже 50см.

При установке трубы на скатной кровле выход вентиляции следует размещать по возможности ближе к самой высокой точке крыши – коньку. В этом случае наибольшая часть трубы будет находиться в чердачном или мансардном пространстве, будет защищена от сильных перепадов температур и порывов ветра.

Высота вентиляционной трубы на крышу подбирается в зависимости от удаленности от конька. Эти условия требуется соблюдать, чтобы выход не оказался в зоне подпора

Для плоской кровли основную роль играет геометрия воздуховода, который должен располагаться непосредственно под вытяжной трубой, чтобы воздух беспрепятственно выходил на улицу.

Особенности монтажа типовой конструкции

Узлы проходки вентиляционных коммуникаций промышленного производства выполняют в соответствии с требованиями ГОСТ-15150. Считается, что температура воздуха внутри коммуникационной трубы не должна превышать 80 градусов, а влажность потока должна быть в пределах 60%.

Место прохода вентиляционной трубы через кровлю обычно имеет квадратную конфигурацию, это нужно учитывать, выбирая форму воздуховода и тип узла перехода

Для расчета узла прохода следует учитывать такие показатели, как угол уклона ската и расстояние от элемента до конька крыши.

Типовой узел перехода может быть выполнен в следующих вариациях:

  • с кольцом для конденсата или без него;
  • с утепленным или обычным клапаном или без клапана;
  • с ручным или механическим управлением для клапана;
  • с защитой от искр или без таковой и т.п.

Перечисленные опции могут варьироваться в зависимости от ситуации. Например, нет необходимости устанавливать механический клапан, если система работает стабильно и не нуждается в постоянной регулировке. Возможно также изготовление узла проходки под заказ.

Типовые узлы проходки через кровлю, выполненные на промышленных предприятиях, очень разнообразны, их выбирают в зависимости от размеров трубы и характеристик крыши

Конструкции этого типа выполняют из полимеров, нержавеющей стали толщиной 0,5-0,8 мм и из черной стали на 1,5-2 мм. Сечение готового узла перехода может быть круглым, овальным, квадратным или прямоугольным. Конкретную модель выбирают в зависимости от типа кровельного материала и параметров вентиляционной трубы.

Хотя узлы прохода зарубежного производства обычно отличаются высоким качеством, они не всегда адаптированы для местных климатических условий, поэтому не помешает внимательно изучить предложения отечественных производителей.

Их обычно маркируют следующим образом:

  • буквы УП с индексом от 1 до 10 указывают на конструкцию без конденсаторного кольца и клапана;
  • индексами от 2 до 10 обозначены устройства с ручным клапаном, кольцо отсутствует;
  • обозначение УПЗ присваивают устройствам со специальной площадкой под исполнительный механизм для клапана, который предусмотрен конструкцией.

В комплектации готовых моделей узлов перехода имеются закладные болты и гайки, которые крепятся к деревянным конструкциям, стаканам из железобетона, предназначенным для установки. Для теплоизоляции успешно используется минеральная вата, которую рекомендуется защитить слоем стеклоткани.

Если необходимо установить вентиляционный узел с защитным клапаном, следует обратить внимание на предназначенный для него патрубок. К нижнему фланцу этого элемента должен быть прикреплен клапан

Верхний фланец предназначен для фиксации положения воздуховода. В качестве крепежа для расчалок используют хомуты и кронштейны.

Чтобы дополнительно защитить вентиляционный стояк от воздействия влаги, нужно использовать юбку. Сборник конденсата приваривают к патрубку.

Он предназначен для удаления влаги из воздушных масс, которые перемещаются по вентиляционному каналу. Для управления клапаном используют механический узел, который следует установить на предназначенной для него полочке.

Этот элемент не стоит устанавливать рядом с кольцом для сбора конденсата, чтобы сохранить целостность всех элементов проходки. Типовые модели узлов обычно монтируют перед началом кровельных работ: сначала монтируют воздуховоды вентиляционной системы, затем проход, а кровлю ставят после этого.

Рекомендуется по окончании работ провести герметизацию всех стыков, в том числе места примыкания элементов узла к кровельному покрытию.

Для этого следует:

  • очистить поверхности трубы и кровли от загрязнений;
  • заклеить нижнюю часть воздуховода и прилегающий участок кровли фольгированной бумагой;
  • заполнить отверстия герметизирующим составом.

Эти меры помогут защитить проходку от влаги и создать дополнительную теплоизоляцию конструкции.

С правилами монтажа непосредственно системы вентиляции ознакомит рекомендуемая нами статья, в которой детально разобраны нюансы проектирования и организации.

Нужно ли утеплять вентиляционный выход?

Вопрос о необходимости утепления вентиляции и в частности ее выхода на крышу достаточно часто задается самостоятельными застройщиками. Ответ на него однозначный: утепление должно быть обязательно!

Если не уделить утеплению должного внимания, то в морозы можно остаться без вентиляции

Выход вентиляции находится на улице и подвергается воздействию отрицательных температур, а ветер только ускоряет процесс охлаждения. Замерзнув, стенки вентиляционного канала начинают охлаждать проходящий по нему теплый воздух из помещения. В итоге значительно уменьшается сила тяги.

При этом создаются два отрицательных явления:

  • Если теплый воздух из помещения идет вверх, стремясь выйти на улицу, то охладившись от стенок он вновь начинает опускаться вниз, создавая противотягу и завихрения, препятствуя нормальной работе вентиляции;
  • Удаляемый из помещений теплый воздух содержит испарения от жизнедеятельности человека. Соприкасаясь с холодными стенками вентканала, эта влага превращается в росу и каплями начинает стекать по вентканалу обратно, создавая прекрасные условия для развития плесневых грибков.

В сильные холода сконденсировавшаяся влага не успевает стечь внутрь и замерзает на самом выходе. Отверстие вентиляционного выхода уменьшается и может полностью перемерзнуть.

Для исключения этих проблем вентиляционный выход должен быть достаточно утеплен. Самый простой способ – это применение вентиляционных выходов заводского изготовления. Производитель делает конструкцию двухстенной и закладывает в нее утеплитель.

Если выход устроен обычными вентиляционными пластиковыми или металлическими трубами, то их можно утеплить самостоятельно. Лучше всего для этих целей подходит трубчатый утеплитель из вспененного полиэтилена (применяется для утепления труб канализации, воды и отопления), рулонный изолон или подобный материал.

Он удобно наносится простым оборачиванием в несколько слоев и фиксируется армированным скотчем. Полиэтилен и изолон не боятся воды и солнечных лучей, а птицы и насекомые не проявляют к ним интерес.

Применять фольгированный утеплитель необязательно: он стоит значительно дороже, а эффект от металлического слоя вряд ли будет заметен. Главное выполнить достаточную толщину утеплителя, которую рекомендуется делать не менее 30 мм.

Закрепляя на трубе рулонный утеплитель хорошо проклеивайте все стыки скотчем. Теплоизоляция, выполненная в виде скорлупы для труб хорошо держится без дополнительных ухищрений

Также для утепления вентиляционного выхода подойдет минеральная вата. Однако поверх нее придется сделать защитный чехол из прочного материала (стеклохолст, оцинкованный или пластиковый лист и т.п.) для защиты от ветра, осадков и птиц. Наиболее удобна для таких целей минеральная вата в рулонах: она просто оборачивается вокруг трубы.

Кроме того, если обдумываете, как же лучше закрепить вентиляционную трубу на крыше и заодно ее сразу утеплить, отлично подойдут элементы сэндвич дымоходов. Они просты в монтаже и снабжены утеплителем, установленным в заводских условиях.

Используя такую трубу, вы избавите себя от проблем с нанесением теплоизоляции и защитой ее от внешних воздействий

Кроме того, дымоходы имеют стандартные проходные узлы, обеспечивающие герметичное соединение, а также стандартные дефлекторы и зонтики для защиты от осадков и ветра.

Еще одним плюсом применения дымоходов для изготовления вентиляционных выходов является возможность соединения их хомутами под растяжки для последующего надежного крепления. А срок службы труб дымохода из нержавеющей стали в роли вентканала практически не ограничен.

Примыкание профнастила к печной трубе с прямоугольным сечением

В настоящее время производители позаботились о том, чтобы места примыкания и стыки между некоторыми элементами кровельной конструкции были надежно защищены от проникновения атмосферных осадков. Для этого выпускаются доборные элементы для ендовы, конька и участков примыкания. Такие же доборные материалы есть и для герметизации зазором труб, проходящих через профнастил. И этот элемент носит название фартук.

Основное предназначение фартука – это собрать всю воду, стекающую по печному дымоходу и по скатам крыши, и отвести ее к карнизу в систему водостока. Но есть в монтажном процессе установки фартука один очень важный момент. Необходимо правильно провести гидроизоляцию

Всем известно, что под профнастил обязательно устанавливается гидроизоляционная пленка, и неважно, крыша будет утепленной или нет. Так вот в месте, где труба проходит через кровельную конструкцию, необходимо сделать разрез под устанавливаемую печную трубу, оставив края разреза шириною 50-100 мм, которые впоследствии будут закреплены на самой трубе

Но это еще не все. В местах примыкания необходим усиленный гидроизоляционный слой. Поэтому чаще всего под фартук устанавливается специальная гидроизоляционная лента. К тому же она должна располагаться под верхними планками фартука и ложится частично на профнастил. По сути, получится двойная защита. Схема укладки гидроизоляции следующая:

  • Сначала она наносится на нижний край дымохода.
  • Затем заделываются стыки примыкания по бокам трубной конструкции.
  • И последний – это верхняя кромка, ближняя к коньку кровли.

Нередко встречаются такие ситуации, когда появляется необходимость провести печной дымоход через уже возведенную крышу из профнастила. Сделать это сегодня несложно, но есть тут один нюанс. Необходимо отверстие (проход) в профнастиле делать меньше размеров трубы приблизительно на 1,5-2,0 см. Понятно, что дымоход в такой проход не влезет, поэтому кромку по углам отверстия разрезают и выгибают. Эти кромки после установки дымохода плотно прикладывают к нему и закрепляют. Это еще один защитный барьер для протечек. При этом под сам профнастил обязательно укладывают нижнюю планку фартука и поверх нее гидроизоляционную ленту.

Вентиляции ванной комнаты в частном доме

Принудительная вентиляция в ванной и санузле создается вентилятором, встроенным в систему воздухообмена. Выводя воздух из помещения, он разряжает давление, за счет чего обеспечивается поступление воздуха из других помещений.

Вентиляция ванной и санузла по назначению может быть:

  1. вытяжной, когда обмен воздуха происходит за счет вывода его через вентшахты;
  2. приточной, когда искусственно обеспечивается поступление дополнительного воздуха в помещение;
  3. смешанной, сочетающей в себе предыдущие принципы.

По конструкции может быть:

  • бесканальной, через отверстия вентиляционных каналов дома;
  • канальной, с устройством отдельных каналов в местах, требующих особой очистки воздуха от пара, пыли, влаги.

Вентиляция ванной и туалета обычно не требует монтажа отдельных конструкций — достаточно смонтировать осевой вентилятор в нише вытяжной шахты. Если вентканал расположен через комнату или две, нужно подвести его в ванную или туалет. Для этого используются венткороба:

  1. пластиковые прямоугольные или круглые;
  2. гофрированные жесткие и мягкие.

На видеоролике показан монтаж вентилятора на вентканал в ванной комнате: www.youtube.com/watch?v=AiPqiDY2Oak

Для снижения шума от работы различных агрегатов и устройств вентиляции используют шумоглушители трубчатых или пластинчатых конструкций. Оптимальное место расположения шумоглушителя — между вентилятором и воздуховодом.

Выбор места для вентиляционного выхода

Во время проектирования и выбора места, где будет происходить монтаж вентиляционного выхода, учитывают несколько важных факторов – минимальное количество изгибов трубы, ее наклон, какая форма кровельного покрытия (скатная или плоская), требования СНиП.

Когда конструкция обладает минимальным изгибом и наклоном, ее эксплуатационные показатели стремятся к максимальной отметке. Идеальный вариант – установка трубы прямо над внутренним стояком вентиляционной системы. Когда по некоторым причинам изгибов не избежать, используют гофрированную трубу. С ее помощью монтаж производят с нужными поворотами.


В ряде случаев, оптимальным решением будет сделать несколько вентиляционных выходов Источник proroofer.ru

На скатной крыше верхнюю часть системы вентиляции монтируют как можно ближе к коньку. В этом случае наибольшая часть всего столба остаётся в чердачном помещении. В результате идёт равномерный прогрев внутренней части венттрубы и защита от перепада температуры и воздействия ультрафиолета. Вся труба лучше противостоит даже сильному ветру, ведь большая часть находится под защитой.

При установке на плоской кровле в первую очередь учитывают геометрию вентиляционного стояка. Его располагают прямо под вытяжной трубой, чтоб у воздуха был беспрепятственный выход наружу.

Высоту выходной трубы тоже учитывают. Если вентвыход для кровли будет невысоким, то уменьшится сила тяги и эффективность всей вентиляции в доме. Высокая труба тоже уменьшает тягу и создаёт необходимость в дополнительном креплении, чтоб шахта не пострадала из-за сильных порывов ветра.

Во время проектирования и монтажа руководствуются требованиями СНиП. Ряд правил зависит от типа кровли, наличие других элементов на крыше и иных условий.

Некоторые из требований:

Если вентиляционный выход устанавливают рядом с местом выхода дымохода, то его высота должна находиться на одном уровне с дымоходом.

Высота вентиляционного вывода по отношению к коньку крыши Источник vse-pro-stroyku.sqicolombia.net

  • На плоской крыше придерживаются рекомендованного уровня не менее 50 см.
  • Учитывают, на каком расстоянии находится конек крыши. Делают высоту больше 50 см, если расстояние от трубы до конька находится в пределе 1,5 метра.
  • Если расстояние от конька до трубы превышает 1,5 метров, то высота должна находиться на уровне конька или быть выше этой части крыши.

Исходя из этих факторов и требований СНиП, выбирают место для венттрубы.

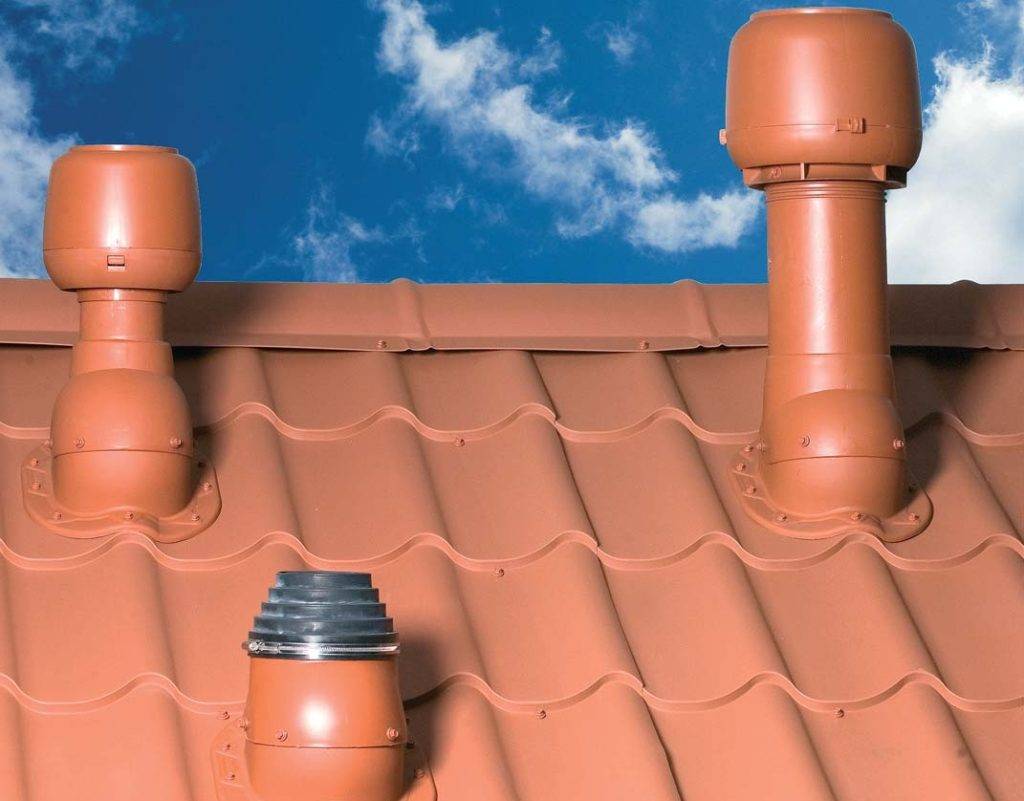

Разновидности вентиляционных выходов на крышу

Вентиляционные выходы работают в условиях повышенной влажности. В зимний период времени из-за этого на внутренних стенках труб появляется много конденсата, при определенных условиях он намерзает, что уменьшает эффективный диаметр и негативно сказывается на технических параметрах вентиляционных систем. Кроме того, конденсат стекает по трубопроводам и может накапливаться в больших объемах. Такие условия работы учитываются во время проектирования и изготовления устройств, производители прилагают максимум усилий для обеспечения стабильной и надежной функциональности вентиляционных выходов на крышу. Какие именно?

  1. Фактическая пропускная возможность выходов значительно превышает расчетные требования для вентиляционных систем. Запас создается для минимизации негативных последствий намерзаний конденсата в зимний период времени.
  2. Внутренние поверхности стенок создают минимальное сопротивление движению воздушных потоков. Это положительно влияет и на стоимость обслуживания системы вентиляции.
  3. Небольшой вес и высокие показатели прочности уменьшают действующие усилия. В настоящее время часто встречаются кровли из металлических листов: профилированных или металлочерепицы. Толщина таких покрытий всего 0,45 мм, материал не может выдерживать значительных дополнительных нагрузок. Тем более, если они шатаются под порывами ветра и создают разнонаправленные динамические усилия.
  4. Устойчивость к негативным климатическим факторам. Материал изготовления выходов не должен окисляться, выдерживать значительные колебания температур от минусовых к плюсовым значениям. Не бояться жестких ультрафиолетовых лучей, не реагировать на агрессивные химические соединения.

Заслуженным уважением среди многочисленных потребителей пользуются только некоторые производители.

Вентиляционные выходы компании пользуются большой известностью во многих странах мира, полностью отвечают строгим требованиям по качеству, безопасности и надежности. Компания располагается в Финляндии, вентиляционные выходы для кровельной вентиляции Vilpe Vent на рынке с 1998 года. Имеют современный дизайн и различные цветовые решения, элементы взаимозаменяемы, установлены специальные автономные гасители шума

Это очень важно при монтаже оборудования на металлические кровельные покрытия. Минимальная гарантия производителя 10 лет, но на практике устройства работают 15 и более лет

Изготавливаются из модифицированных видов пластика с увеличенной устойчивостью к жестким ультрафиолетовым лучам. Полимер имеет способность сохранять пластичность даже при значительных отрицательных температурах – вентиляционные выходы разрешается устанавливать в районах Крайнего Севера. Системы имеют отличный внешний вид, сочетаются со многими архитектурными стилями зданий. Могут быть изолированными или неизолированными, с электрическими вентиляторами, обыкновенными или роторными. Диаметр и высота подбирается с учетом исходных данных.

Включение мансарды в систему вентиляции

Устроенная вместо чердака мансарда — это по сути еще одна комната. Что хорошо с точки зрения оптимизации жилого пространства, но несколько осложняет монтаж вентиляционной системы традиционным способом.

Между мансардой и крышей должно быть вентилируемое чердачное пространство. Свежему воздуху нужно обеспечить возможность свободно циркулировать в кровельном пироге и в пределах чердака или обустроенной мансарды.

Естественная вентиляция происходит за счет гравитационного движения воздушной массы. Холодный воздух поступает из отверстий под коньком крыши, теплый уходит из конькового отверстия, аэратора

В процессе устройства кровельного пирога обязательно сооружают продухи – продольные вентиляционные отверстия. Начинаются они с линии карниза, завершаются у линии конька. Обеспечиваются монтажом обрешетки и контробрешетки на стропильные ноги.

В зоне карниза в эти вентиляционные каналы поступает уличный воздух. В зоне конька воздушный поток выходит, прихватив с собой конденсат и бытовые испарения, проникшие из жилых помещений в чердачное пространство.

Система вентилирования остального дома также выводится в чердачное помещение. Вытяжные каналы и стояки из дома и из мансарды можно объединить и замкнуть на аэратор. Однако надо быть уверенным в том, что циркуляция воздуха будет достаточной.

Функциональное назначение и технологические особенности

Задача любой вентиляционной системы – поддержание свежести атмосферы в доме, удаление посторонних запахов и веществ, не соответствующих санитарным нормам. Принудительная вентиляция редко применяется в жилых строениях. А для правильной работы естественного движения воздуха необходимо создание хорошей тяги в отводной воздушной магистрали. Она обеспечивается оптимальным расположением выходной трубы над крышей и правильным расчетом ее высоты.

Полная вентиляция дома должна выполнять следующие задачи:

  • проветривание всех помещений в здании;
  • отвод воздуха от бытовых приборов (газовых плит и котлов);
  • вентиляция канализационной магистрали.

Оптимально для каждой задачи создавать отдельный вентиляционный контур со своим выходом на крышу.


Функции домовой вентиляции

Устройство проходного узла для дыма

Чаще всего канал вентилирования, предназначенный для дыма, нужно проложить, в случае с кровлей, имеющей один или же два ската, на минимально возможной дистанции от конька. Также воздуховод, который является основным, должен быть сделан в зоне чердака. Это даст возможность минимизировать появление влаги на его внутренней части. И некоторые строители рекомендуют устанавливать вентшахты через кровельный конек, такой монтаж вентиляции будет оптимальным.

Если производится вывод дымохода через крышу скатного типа, то есть шанс накопления снега на нем, что в свою очередь, приведет к протечкам. Если же вентиляция будет делаться через конек крыши, то придется демонтировать часть стропильных рядов. Именно по этой причине систему в большинстве случаев меняют, но следует отметить, что в таком случае под крышей нельзя будет сделать мансарду.

Вывод через конек

Такой вывод дымохода не пропускается через крышу в случае если хозяин хочет сделать уютное пространство под ней без постройки второго этажа. Но такое устройство канала обладает и уникальными плюсами, среди которых можно выделить удобно монтирующиеся элементы и полное решение неудобств, связанных с накапливающимся снегом. Таким образом, мы получим вентиляционные выходы, которые не приведут к давлению снега и льда на кровлю, и как следствие, не станут причиной ее повреждения.

О создании системы, исключающей возможность пожара нужно позаботиться в ходе монтажа вентиляционного хода через поверхность, сделанную из дерева и через кровлю из профнастила. При применении такой системы нужно обеспечить перекрытие и максимально возможную защищенность на случай возгорания, которое может возникнуть из-за перегрева трубы.

На установленный дымоход нужно будет встроить элементы защиты, в большинстве случаев это зонт, который помогает исключить риск прохода холодного воздуха и воды в дымоход. Также нельзя делать вентиляцию в ендове, ведь это может привести к раскупориванию швов кровли и покрытия трубы. Еще там вполне могут копиться отложения снега и даже образовываться лед.

Если монтировать вентиляционный канал планируется не на крыше, а под ней, то нужно будет создать стропила из дерева, которые имеют склонность к быстрому воспламенению. Именно поэтому нужно будет оставить технические отверстия между стропилами и воздухообменной системой, размер которых регулируется СНиПами. При проводке вентиляции через обустроенную теплоизоляцией кровлю из металлочерепицы, нужно использовать тот вид конструкции, которые сделает безопасной постоянно нагретый проход дымохода и оградит от повышенной опасности воспламенения. Для этого потребуется создать прямоугольный узел в форме ящика, который заполняется негорючим материалом, таким как стекловата.

Заключение

Обеспечить хорошую гидроизоляцию можно двумя способами. В первом случае используется штатный силиконовый чехол или колпак, который одевается на трубу, обрабатывается силиконом и приживается хомутом и накладкой. Таким способом заклеиваются вентиляционные трубы на битумной черепице и профнастиле. Для металлочерепицы, ондулина, волнистого поликарбоната приходится покупать и устанавливать переходные профили с таким же размером волны.

Если в вентиляции используется воздуховод нестандартного размера, то стык между кровлей и трубой приходится заклеивать битумной мастикой и подкладочным материалом в цвет кровли, например, отрезками ендового ковра или стеклорубероида.
