Монтаж обрешетки — инструкция
Представим пошаговую инструкцию того, как создается обрешетка под металлочерепицу Монтерей:
- Брус для стропил обычно подбирают с профилем не менее 50х150 мм, а под обрешетку используют доски 25х100 мм. Для контробрешетки крыши подходит доска 25х50мм.
- Шаг стропил для подобной обрешетки составляет 60-90 см.
- Начальную доску прибивают вдоль карнизного свеса так, чтобы она не выступала за него. Толщина первой доски берется на 10-15 мм больше остальных.
- Размер обрешетки под металлочерепицу берут таким, чтобы расстояние от доски, выходящей за карниз, к следующей доске было на 5 см меньше чем между всеми остальными (подробнее: “Обрешетка под металлочерепицу: размеры”). Обычно это либо 300, либо 400 мм. Между остальными досками оставляют интервал в 350 или 450 мм. В каждом отдельном случае шаг обрешетки определяется размером металлочерепицы для крыши.
- Для проверки правильности интервала между двумя первыми досками, на земле делают специальный макет. Для этого на определенном расстоянии раскладывают 2 обрезка досок параллельно друг другу. После этого на них накладывают элемент черепицы и определяют, достаточно ли выступает черепица или нет. Большой выступ может стать причиной того, что дождевая вода будет переливаться через желоб. Слишком маленький выступ приводит к задуванию воды между лобовой доской и желобом. Неправильный выступ также приводит к деформации листов под нагрузкой от снежных наносов.
- Разметку выполняют с помощью рулетки, начиная с доски, которая выходит на карниз.
- Затем выполняют крепление коньковых и торцевых планок.
- Ветровая доска устанавливается выше обрешетки на высоту листа металлочерепицы (35 – 55 мм) (читайте: “Ветровая планка для металлочерепицы – особенности монтажа”).
- Для качественного закрепления конька к нему прибивают доски 25х100 мм.
Правильно установленная обрешетка под металлочерепицу позволяет без лишних усилий уложить кровельное покрытие и обеспечить защиту чердака от влаги.
Устройство и виды обрешетки
Перед тем, как делать обрешетку под металлочерепицу, необходимо выяснить вид будущего настила, который бывает сплошным или решетчатым. Устройство обрешетки под металлочерепицу напрямую зависит от длины волны будущего профиля. В случае использования сплошной обрешетки используются обрезные доски размером 32×100 мм или брусья с сечением 50×50 мм. Доски или брусья кладутся почти вплотную друг к другу, на расстоянии 10 мм, для обеспечения необходимого вентилирования подкровельного пространства.
пример сплошной обрешетки
Если будет использоваться решетчатый настил, то монтаж обрешетки под металлочерепицу несколько усложняется, но вместе с этим сокращается расход материалов, что приводит к экономии средств и облегчению общего веса крыши.
решетчатый настил на кровельном пироге
Требования к материалу обрешетки
Предпочтительнее использовать для обрешетки доски хвойных пород, сосны, ели, пихты устойчивы к гниению, смоляные мешочки отталкивают влагу. Стоят хвойники недорого. Можно использовать и лиственные породы деревьев, антисептическая обработка, грунтовка древесины производится в обязательном порядке. Доска для обрешетки под металлочерепицу должна отвечать следующим требованиям:
- остаточная влажность древесины 12 -15 %;
- одинаковая толщина, ширина;
- ровная поверхность без изъянов, трещин, не поведенная.
Для настила двускатной крыши, без архитектурных излишеств нужна доска 25х100мм. Доска 28(32)х100мм используется для монтажа под металлочерепицу с толстым оцинкованным основанием при сложных конфигурациях крыш, в этом случае, а так же если шаг стропильных ног составляет 90-100см, используется брус 50х50, 40х60 мм. Чтобы рассчитать шаг нужно учитывать какая будет использоваться металлочерепица. Расчет материала зависит от шага, следует помнить, что снизу от карниза и сверху от конька набивают по две доски, плюс усиления требуют места возле труб, мансардных окон, вентиляционных коробов. Кроме того без подрезки пиломатериала не обходится установка обрешетки. Поэтому к необходимому количеству материала стоит добавить 10-15% досок.
Монтаж обрешетки под металлочерепицу производят с использованием следующих инструментов:
- Молоток, среднего веса;
- Пузырьковый уровень;
- Рулетка;
- Строительный карандаш;
- Ножовка;
- Шуруповерт;
- Отрезная машинка по дереву;
- Красящий шнур
Стоит также обзавестись «лошадкой», приспособлением для нанесения одинаковых отрезков, сделать его несложно самостоятельно.
Виды обрешетки
Обрешетка из брусков, реек или досок
Наиболее часто встречающийся вариант из-за относительной дешевизны местной древесины.
- Обычно для монтажа деревянной обрешетки для металлочерепицы используют пиленый брус размером 50х50 мм или 40х70. В целях экономии или по каким-то иным причинам шаг стропил друг от друга делают нестандартный, более 1м. Именно применение брусков с такой высотой оправдано, чтобы не было провисания.
- Для стандартной не усиленной металлочерепицы используют доски толщиной 25 мм. Ширина их может быть разной, но предпочтительнее 80–100 мм.
- Обрезная доска толщиной от 32 мм пригодится при монтаже обрешетки под металлочерепицу, в основании которой лежит утолщенный слой оцинкованного металла. Такой материал имеет большой вес, следовательно, и основание должно быть усилено.
Сплошная обрешетка
Такой вид обрешетки под металлочерепицу выполняют, если не хотят вести расчет шага для крепления. Металлопрофиль укладывают свободно и крепят в гребень волны, не заботясь о попадании в дерево. Сплошное основание хорошо еще и тем, что выравнивание плоскости происходит более тщательно и не грозит визуальными огрехами готовой кровли.
- Первый вид сплошного основания выполняется из обрезных досок толщиной от 25 мм на расстоянии 10 мм друг от друга под натянутую нитку или леску. Зазор выдерживается для избежания вспучивания досок из-за разбухания от влаги.
- Ко второму относят сплошную обрешетку под металлочерепицу из листов ДСП, ОСБ или фанеры не менее 12 мм толщиной. Такой вид основания выполняют по контробрешетке, состоящей из рейки толщиной от 20 мм.
Обрешетка под металлочерепицу из металлического профиля
Метал по стоимости дороже дерева, и монтаж такой конструкции для частного дома применяется в редких случаях. Наиболее оправдано изготовление такой обрешетки при устройстве кровли промышленных зданий с большими пролетами. К достоинствам относят не подверженность гниению, плесени. Металл не коробится от перепадов температур и влажности .
Выполняют из труб квадратного сечения начиная от сечения 30х30 и выше. Стыки соединяют при помощи сварки или болтами. Места сварных соединений, подверженных коррозии, обрабатывают специальными растворами или окрашивают масляной краской.
Крепление листов металлочерепицы в такой каркас происходит при помощи саморезов по металлу с декоративной шляпкой.
Смешанная обрешетка под кровлю
Существует вариант, когда обрешетку выполняют из металлического уголка с полкой от 30 мм. Для удобства крепления металлочерепицы в уголок вкладывают деревянные вставки-бруски, которые крепят к уголкам саморезами. Такой вариант существует, если в наличии имеется много коротких брусков, которые не перекрывают шаг между стропилами. Крепление металлочерепицы осуществляется гвоздями в дерево. Необходимо в одном месте использовать два самореза или гвоздя рядом, так как при небольшом сдвиге древесины, произойдет расслабление крепления и ухудшение прочности.
Правила устройства обрешетки под металлочерепицу
Перед тем, как правильно сделать обрешетку под металлочерепицу, следует детально изучить постулаты обустройства обрешетки, поскольку для каждого типа кровли потребуется набитие обрешетки с различным шагом.
Как правило, доски для контробрешетки под металлочерепицу имеют разную толщину. К примеру, при покупке досок для обрешетки в 30 мм толщиной, по факту будут получены элементы, ширина которых будет колебаться относительно заявляемой в пределах плюс минус 5 мм.
Подобное явление можно наблюдать практически всегда. Исключением, пожалуй, можно считать только калиброванную строганную доску. Поэтому, выполняя подготовку к тому, чтобы выполнить монтаж обрешетки под металлочерепицу, следует вначале произвести калибровку досок.
Данная процедура необходима для того, чтобы на стыках или смежных рядах обрешетки не попадались значительно отличающиеся по толщине доски, поскольку их установка приведет к перепадам, которые будут препятствовать укладке металлочерепицы.
Доска в 30мм толщиной необходима для запаса, так как допуски распиловщиков способны существенно снизить ее толщину. А из-за того, что по этой доске в будущем планируется ходить, необходимо чтобы она могла выдержать вес человека крупной комплекции.
Обрешетка крыши, готовая к укладке металлочерепицы

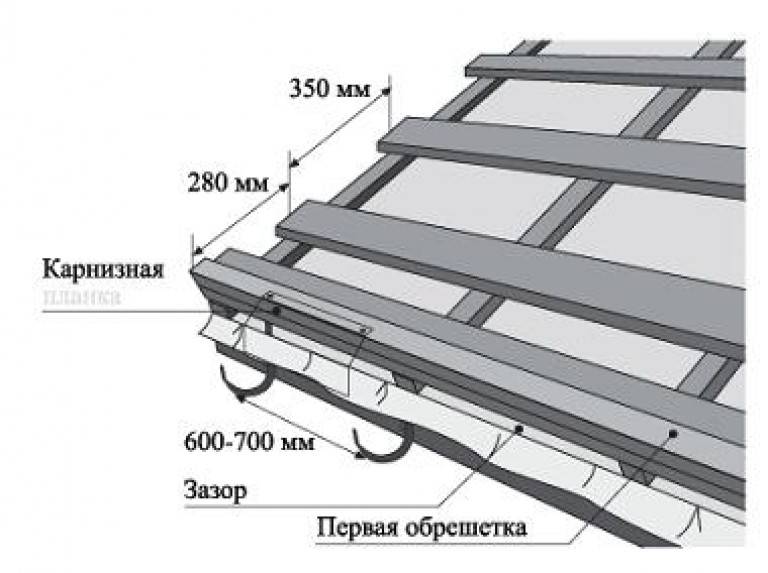

Расчет шага досок обрешетки под покрытие из металлочерепицы производят по следующим правилам:
- Шаг обрешетки под металлочерепицу подбирают в соответствии с видом металлочерепицы, потому что под различные профили необходим разный шаг.
- Расстояние между брусьями обрешетки обычно указано в инструкции к определенному типу кровли, его считают от низа первой доски до верхней точки второй.
- Значение шага между двумя первыми досками обрешетки должно быть меньшим.
- Кроме того, на шаг обрешетки для металлочерепицы может оказывать влияние как уклон ската крыши, так и величина выступа кровельного материала за первый брусок обрешетки.
- На выполнение расчета шага обрешетки, помимо прочего, может влиять отсутствие или наличие водостока, который тоже может иметь различную конфигурацию. При креплении водостока на лобовую доску, он прибавит к выступу дополнительно 30мм. Помимо прочего, важную роль отыгрывает диаметр водосточного желоба: при желобе 90мм в диаметре потребуется выступ одного размера, при 120мм в диаметре – совсем другого.
- Отсчет выступа материала для кровли выполняют от лобовой доски, если же она отсутствует – от стропильного среза. Чем круче наклон кровельного ската, тем ниже потребуется опустить металл, чтобы добиться необходимой длины выступа. Неправильный расчет может привести к тому, что для металлочерепицы обрешетка будет располагаться не там, где следует выполнять крепление металлочерепицы саморезами.
- Для правильного расчета расстояния между первой и второй доской, нужно уложить на стропило уровень 120-150см длиной, затем измерить расстояние от верхней точки первой волны до нижней части металлочерепичного листа, после чего сделать отметку.
- Затем необходимо выдвинуть уровень подобно листу кровли, после чего приставить угольник к лобовой доске и отложить на нем точку требуемого выступа, а далее довести уровень до этой точки. От края лобовой доски следует провести вертикальную линию до установленного уровня и выполнить отметку. Между обеими сделанными метками останется определенное расстояние между верхом второй и низом первой доски обрешетки с учетом уклона ската и выступа материала кровли.
- Самую первую доску необходимо выполнять толще других во избежание получения висящего выступа при закреплении кровельного материала.
- Остальные доски обрешетки при изготовлении кровли отмеряют от верхней точки второй доски через одинаковые промежутки в соответствии с кровельным профилем. Отметки для обрешетки следует наносить через каждые два стропила, поскольку доска может в итоге оказаться кривой, и потребуется ее натяжка по нанесенным меткам.
- По завершению устройства 3-4 рядов системы обрешетки остальные доски можно уложить на скат и затем брать элементы со ската. Это обеспечит некоторое удобство.
- В одном ряду доски обрешетки необходимо соединять на стропиле. Не следует укладывать доски основания под кровельный материал внахлест, как, например, при настиле шифера. Помимо этого, разбежку стыков потребуется выполнять по стропилам. Не рекомендуется всю обрешетку стыковать на одном стропиле, в противном случае конструкция не обеспечит достаточной жесткости.
Плюсы и минусы кровельного материала
Металлочерепица – современный кровельный материал в виде профилированных листов, имитирующих натуральную черепицу. Предназначен для укрытия крыш с углом наклона не менее 14°. Производится материал разной длины – вплоть до 8 м, но оптимальным размером считается до 4,5 м, что облегчает транспортировку и монтаж. Однако, как и любое другое кровельное покрытие, металлочерепица имеет свои преимущества и недостатки, на которых мы и остановимся подробнее.
Рисунок 1. Схема защитных слоев металлочерепичного листа
Одним из весомых плюсов является довольно простая укладка металлочерепицы, которую вполне реально выполнить своими руками без привлечения сторонних людей. Для этого нужно иметь хотя бы небольшой опыт строительных работ и минимальный набор инструментов.
Основные достоинства
Несколько причин в пользу того, чтобы покрыть крышу металлочерепицей своими руками, а не другим кровельным материалом:
- Малый вес – 1 кв. м листа в зависимости от его толщины весит от 3,5 до 6 кг. Стандартное изделие длиной до 4,5 м с легкостью можно смонтировать силами двух человек. Также покрытие не перегружает стропильную систему и минимизирует нагрузки на несущие стены и фундамент.
- Большой выбор толщин – оптимальной считается 0,5-0,6 мм. Более тонкие листы (0,35-0,45 мм) быстро «съедает» коррозия, а толстые (0,7-0,8 мм), хоть и являются наиболее долговечными, прочными и надежными, но стоят гораздо дороже.
- Устойчивость к любым капризам природы – материал производится из оцинкованных листов с защитно-декоративным полимерным покрытием, обеспечивающим красивый внешний вид и надежную защиту от различных атмосферных воздействий.
- Большой выбор изделий по форме профиля, разновидности полимерного покрытия и цветовым решениям.
- Длительный срок службы – на продукцию с покрытием на основе полиуретана ведущие заводы-изготовители дают 50 лет официальной гарантии на сквозную коррозию.
Рисунок 2. Качественный «кровельный пирог» теплой крыши
Немногочисленные недостатки
Из недостатков применения металлочерепичных листов можно выделить лишь относительно высокий уровень шума от дождя. Но это относится в основном к крышам, в «кровельном пироге» которых не был предусмотрен слой минеральной ваты, выступающей в качестве тепло- и звукоизолятора.
Рисунок 3. Холодная кровля без теплоизоляционного слоя
Многие не знают, как класть металлочерепицу, поэтому делегируют эту работу профессионалам, а стоит это недешево. Но лишних затрат можно избежать, если у вас есть даже минимальные навыки строительства и свободное время – и мы вам в этом поможем.
Монтаж обрешетки
Потребуются гвозди с длиной, в два раза превышающей толщину доски, и диаметром 3-3.5 мм. Они будут использоваться для крепления. Доска по краям фиксируется на 2 гвоздя, забивать их нужно как можно ближе к оси стропила.
В первую очередь стоит заняться креплением ряда досок у карниза. Выполнить задачу нужно максимально аккуратно, поскольку они будут использоваться для выравнивания листов профиля. Предварительно следует нанести разметку, а потом качественно их закрепить. При этом первая доска по толщине должна не менее чем на 10 миллиметров превышать толщину остальных реек. Точные указания по размерам можно узнать в сопроводительных документах к профилю. Разница в толщине нужна для нивелирования перепада листовых опор.
Расстояние от первой до второй рейки должно быть меньше, чем шаг между остальными. Измерять его нужно от края первой и до центра второй доски. При расчете стоит учитывать длину выступа края листа и наклон кровли. Еще этот параметр зависит от планируемого диаметра водосточной системы. Но существует специальная таблица, из которой можно узнать необходимые размеры.
Возможные ошибки при монтаже обрешетки крыши под металлочерепицу:
- Если выступ получится больше нужного, то начнутся проблемы с водоотводом, жидкость станет переливаться через канавку отлива;
- Меньшие размеры выступа тоже нарушат отвод жидкости;
- Нестыковка профильных листов;
- Сложности при установке торцевых и фронтонных планок;
- Слабое крепление к обрешетке.
Монтаж обрешетки особенности
В зависимости от финишного кровельного покрытия, обрешетка бывает сплошная и разреженная. Если сплошная обрешетка будет выполнена из шлифованных досок или брусков, то рекомендуется соблюдать зазор между элементами 1 см. Фанерой или плитами OSB обрешетка набивается без зазоров.
Конструкция обрешетки
Для металлочерепицы достаточно разреженной обрешетки, а вот ее шаг напрямую зависит от шага профиля. Например, для наиболее популярной в России металлочерепицы Монтеррей с шагом волны 350 мм расстояние между досками или брусками на обрешетке также должно составлять 350 мм. В среднем допускается расстояние от 30 до 40 см. Первые доски от начала ската набиваются с расстоянием 20-25 см.
Шаг обрешетки под металлочерепицу не только на свесах карнизов, а и на ребрах скатов и коньках делается минимальным. Начинается монтаж с того, что оформляется карнизный свес, поскольку именно его линия является основой для будущего процесса монтажа.
Шаг обрешетки
Первую доску следует прибить вдоль карнизного свеса по прямой линии, при этом, чтобы компенсировать разницу в уровнях точек, где проходят опоры последующих частей черепицы, она должна быть толще на 1-1,5 см.
Устройство обрешетки под металлочерепицу предполагает также установку ветровой доски, которая должна располагаться выше примерно на высоту, которую имеет лист материала. На завершающем этапе устанавливается коньковая планка, которая надежно закрепляется с помощью дополнительных досок.
Особенности устройства обрешетки под металлочерепицу:
Если к кровле примыкают трубы, коньки, мансардные окна или ендовы, следует использовать обрешетку сплошного типа, при этом важно учитывать особенности финишного покрытия.
Если с кровли планируется обустраивать водосток, важно, чтоб кронштейны были установлены заранее, до того, как крепятся желоба. Карнизную планку также следует устанавливать до монтажа черепицы.
Если кровля будет утепленная, важно использовать антиконденсатную пленку, которая защитит покрытие от ветра и влаги. Благодаря этому чердак будет теплым, а стропила и обрешетка будут проветриваться
Укладывать пленку нужно плотно, но без натяжек.
Благодаря этому чердак будет теплым, а стропила и обрешетка будут проветриваться. Укладывать пленку нужно плотно, но без натяжек.
Вентиляция подкровельного пространства способствует тому, что:
- достигается оптимальный баланс между влажностью наружного и внутреннего воздуха,
- усиливаются теплоизоляционные качества кровли,
- производится защита от перепада температур в самой конструкции,
- в кровельном пироге не скапливается конденсат.
Сама пленка должна настилаться на стропила горизонтально, при этом начинать надо с низа кровли и укладывать ее внахлест. Лучше, если она будет провисать на пару сантиметров.
Крепление пленки
Крепление пленки производится строительным степлером. Таким способом нужно застелить скаты кровли или ее определенную площадь, после чего можно уже заняться настилом досок. Именно к ним в конце кровельных работ будут крепиться листы металлической черепицы. Горизонтальные доски, используемые для обрешетки, как и все элементы стропильной системы, следует подвергнуть антисептической обработке.
Понятие шага металлочерепицы
Шаг металлочерепицы — это расстояние между элементами обрешетки
Расстояние между элементами обрешетки зависит от длины волны на листах металлочерепицы, такую характеристику указывают в технических документах на материал или в инструкции по монтажу. Ступенчатая структура кровельного материала вызывает необходимость крепления каждого волнообразного модуля к опоре.
Волны могут быть длиной 300, 350, 400 мм, а высота профилирования становится причиной деления по категориям:
- эконом, при этом высота сечения не превышает 28 мм;
- средняя — в диапазоне 30 – 50 мм;
- элит — в охвате 50 – 80 мм.
Увеличение шага доски под металлочерепицу свыше классики становится причиной прогиба покрытия. Параметры металлопрофиля отличаются не только у разных групп, но и у изготовителей. Показатель высоты влияет на стоимость черепицы, шаг и сечение элементов обрешетки.
Все об обрешетке для натуральной черепицы
Обрешетка — это важный элемент стропильной системы. Она должна обеспечивать надежную поддержку кровли, соответствовать ей по размеру и несущей способности.
С точки зрения конструкции, обрешетка — это система горизонтальных планок, уложенных непосредственно на планки контробрешетки в перпендикулярном направлении. Она размещается на всей поверхности каждого ската крыши. Подсистема почти для всех видов кровли, включая металлическую, рулонную и мягкую. Планки распределяются по всей площади скатов так, чтобы опорные элементы и отверстия для крепежных деталей располагались точно над планками.
Плотность обрешетки может колебаться в зависимости от типа покрытия. Бывают разные варианты заполнения скатов, от разреженного до сплошного. В первом случае каждая планка находится точно под крепежными отверстиями, во втором — покрывает всю площадь ската без зазоров.
Обрешетка используется на всех видах стропильных систем, включая плоские или круглые. Монтаж обрешетки является последней операцией перед укладкой кровли. От качества и точности выполнения работ зависит долговечность и эффективность службы кровельного полотна.
Натуральная черепица создает высокую нагрузку на несущие конструкции и требует ответственного подхода к расчету и монтажу опорной системы. Материал штучный, поэтому требуется точное размещение планок для надежной фиксации на опорах.
Назначение
Назначение обрешетки — образование несущей системы и поддержка кровельного покрытия. Планки располагаются точно под элементами фиксации — монтажными отверстиями или выступающими опорными деталями
Для натуральной черепицы правильное размещение обрешетки важно вдвойне, так как материал мелкоформатный, количество элементов фиксации у него невелико
Нагрузка от такой кровли на обрешетку и другие элементы крыши самая высокая. Она требует от всех элементов опорной системы максимальной прочности и надежности. Если в регионе в зимнее время выпадает много снега, надо учесть еще и снеговую нагрузку, иначе можно просчитаться с толщиной обрешетки и получить провалы кровли.
Отличие от контробрешетки
Контробрешетка и обрешетка — это разные элементы кровельной системы. Они носят схожие наименования, размещаются в непосредственном контакте друг с другом, но конструкция и функции этих элементов совершенно разные.
подробнее про контробрешетку для натуральной черепицы
Контробрешетка устанавливается на стропильные ноги, поверх гидроизоляционной мембраны. Она нужна для создания вентиляционного зазора между кровельным покрытием и элементами кровельного пирога (точнее, теплоизолятором и его защитными оболочками).
Контробрешетка не является обязательным элементом стропильной системы. Она необходима только для отапливаемых чердаков с утеплением кровли. Если чердак холодный и не оснащен гидрозащитным полотном, контробрешетку не устанавливают. Это элемент, который можно установить или игнорировать, исходя из конструкции крыши.
Обрешетка присутствует в составе любой стропильной системы, независимо от ее конструкции или конфигурации. Без контробрешетки стропильную систему можно использовать, но без обрешетки крыш не бывает.
Определение шага обрешетки для крыши из металлочерепицы, установка которой планируется
Продольный профиль, представляющий собой периодическую волну, которая несколько различается с нахлестываемого и нахлестывающего края, меньше влияет на обрешетку кровли.
Однако профиль по длине листа как раз и будет определять шаг обрешетки кровли для металлочерепицы.

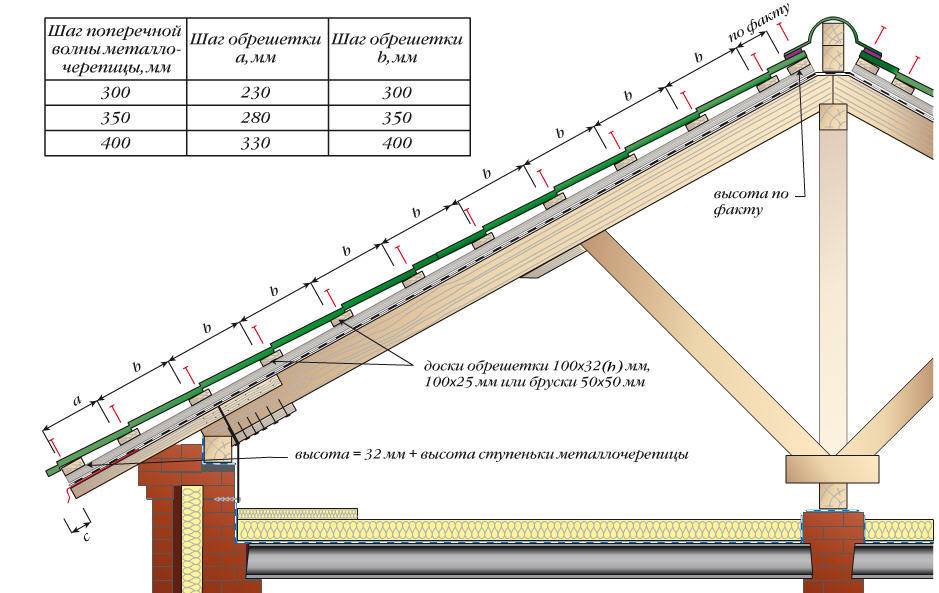

Таблица типовых размеров профиля и шага обрешетки.
Существуют ряд некоторых правил касательно мест закрепления листа к несущей конструкции, под которые она рассчитана. Наиболее жестким местом профиля является то, которое находится на дне волны, практически между концом одной и началом следующей. Именно в это место и нужна установка крепежа.
Следовательно, для того чтобы саморез можно было закрепить, следует установить в этом месте доску либо брус обрешетки, что реже.
Однако стоит знать, что разные изготовители выпускают материал с различной длиной волны. Соответственно, шаг обрешетки для кровли крыши из металлочерепицы необходимо будет выполнять конкретно под покрытие, которое было приобретено.
Разная длина волны чаще всего связана с различной ее высотой. Здесь действует схема: чем выше профиль, тем больше его прочность.
Однако при этом автоматически будет уменьшаться ширина листа (связано это с тем, что любая металлочерепица из оцинковки, которая имеет размер 1250 мм) и расти его стоимость.
Основными типовыми размерами профиля по длине волны являются следующие: 400, 350, 300 мм, реже может встречаться 450 мм.
Важно отметить и другую особенность. Если рассматривать профиль в монтажном положении вертикально, последняя его волна, которая в листах будет заходить за следующую, а также самая верхняя, будут отличаться по длине от остальных
Размер материала не влияет на шаг металлочерепицы обрешетки.
Однако с первым рядом досок, который располагается по обрезу стропильных ног или кобылок, имеется несколько другая ситуация. Расстояние, которое существует между ним и вторым рядом обрешетки, меньше, чтобы была возможность в дальнейшем, при расположении других досок, выйти на нормальный шаг.
Данный сдвиг зафиксирован и составляет 50 мм по сравнению с обыкновенным расстоянием. Следовательно, расстояние будет следующее: 230 и 280, 330 и 380 мм соответственно для листа, который имеет длину волны 300, 350, 400 и 450 м.
Расстояние между другими листами будет равняться длине волны. Все интервалы необходимо измерить между центрами досок и выровнять.
Правила выполнения конструкции и пошаговая инструкция
Необходимость соблюдения параметров материала – это гарантия того что кровля будет служить долго.
- Для системы стропил берется брус размером: 50х200, 50х150, 50х100, 100х200, 100х150;
- Толщина доски для обрешетки и крепления конька от 25 мм;
- Шаг стропил 600-900 мм;
- Первая доска толще других на 10-15 мм;
- Стык досок обрешетки – шахматный;
- Ветровая доска устанавливается выше обрешеточной конструкции;
- Предел прочности – выдерживать вес человека.
А теперь пошаговая инструкция создания обрешетки для кровли из металлочерепицы:
- Первая доска крепится с нижней стороны ската, размещается горизонтально каркасу и прибивается к вертикальной контробрешетке или стропилам гвоздями. Каждую точку сопряжения с поверхностью следует крепить двумя и более гвоздями. Расстояние между обрешеточными брусьями берется чуть уже профиля металлочерепицы, чтобы затем оформить правильно свесы.
- Второй ряд прибивают, как и первый.
- Следующие ряды устанавливают и крепят сообразно шагу по профилю кровельного материала. Удобно использовать мерный брусок.
- Внутренние углы кровли, где формируется ендова, доски нужно обрезать под углом, чтобы обеспечить плотность стыка.
- Последний ряд прибиваемой обрешетки в области конька лучше делать большей величины, для чего применяется более широкая доска или несколько брусков собираются вместе. Сплошной настил минимизирует риски перегиба по краям листов.
- После того, как каркас под металлочерепицу Каскад (где шаг в 350 мм) или любую другую закончен, следует обрезать края пиломатериалов, выравнивая нужную длину.
Руководство по обустройству «скелетного» каркаса можно дополнить рекомендациями по выбору материалов:
- Доска 25х100 применяется для облегченной конструкции простого типа;
- Обрезная доска 32х100 нужна, если решили воспользоваться черепицей повышенной толщины оцинкованных листов, а также на крышах сложной конструкции;
- Брус размерами 50х50 мм устанавливают в случае необходимости стропильного шага более 0,9 м.
Какой именно выбрать шаг обрешетки, чтобы прибить листы металлочерепицы на крышу, рассчитать несложно, как и своими руками обустроить конструкцию.
Роль обрешетки
Обрешетка — это основа для крепления металлочерепицы
Каркас под металлочерепицу выполняет функцию поддержки и основы для фиксации материала. Элементы набивают встык или оставляют промежутки, которые называют шагом. Деревянные бруски фиксируют гвоздями, скобами, саморезами, металлические рейки соединяют сваркой или болтами.
Комплекс брусков, уложенных перпендикулярно стропилам, выполняет функции:
- создает возможность для укладки утеплителя, гидроизоляции;
- создает поддерживающий каркас для кровельного материала;
- выравнивает поверхность для установки.
При раскладке в качестве утеплителя минеральной ваты устанавливают контробрешетку. Вата напитывается конденсатом и теряет свойства, поэтому организовывают вентиляцию подкровельного пространства с помощью дополнительных реек, которые нужно прибить вдоль стропил.
Контробрешётка под металлочерепицу
Назначение контробрешётки под металлочерепицу сводится к созданию зазора для прохождения воздуха в подкровельном пространстве. Конструкция крепится поверх гидроизоляции, в результате чего возникает открытое пространство для воздуха.
Нужна ли контробрешётка под металлочерепицу
Преимущества контробрешётки состоят в следующем:
- обеспечивается вентиляция крыши;
- исключается образование плесени и грибка на элементах стропильной конструкции;
- предотвращается гниение деревянных элементов крыши;
- на обратной стороне кровельного материала не скапливается конденсат.
Из этого следует, что монтаж контробрешётки под металлочерепицу является обязательным. Конструкция, помимо перечисленных положительных моментов, позволяет исправить неровности, которые были допущены при возведении стропильной системы.
Контробрешётка создаёт зазор для вентиляции в кровельном пироге и позволяет исправить неровности монтажа стропильных ферм
Толщина контрбруса
В основном для устройства контробрешётки используют брус сечением 30х50 мм и длиной 135–137 см. Такие пиломатериалы применяются для строительства простой кровли. Если возводится ломаная крыша, сечение необходимо увеличить до 50х50 мм. Расстояние между элементами контробрешётки вдоль одной стропильной ноги не должно превышать 30 см.
Инструкция по монтажу
Подготовив бруски необходимого размера, можно приступать к монтажу, который выполняют в следующем порядке:
Деревянные элементы подвергают обработке специальными средствами, которые предотвращают гниение дерева и поражение его насекомыми.
После укладки гидроизоляции контробрешётку закрепляют при помощи оцинкованных гвоздей.
В процессе набивки следят, чтобы бруски были параллельны друг другу и перпендикулярны карнизной планке.
На каркасе контробрешётки размечают шаг обрешётки.
- Метки соединяют между собой при помощи красящего шнура.
- Монтируют обрешётку, подкладывая в случае необходимости рейки нужной толщины для выравнивания плоскости ската крыши.
