Технические параметры и схемы подключения ламп ДРЛ

Устройство и принцип работы ДРЛ

Чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.

Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути. В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов. Ртуть применяется для изменения величины потенциала при разряде.

Основные функциональные части обычной ДРЛ

  • Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты – точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
  • Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них – основные, а два других – дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
  • Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.

Принцип работы ДРЛ довольно простой. Питание осуществляется от сетевого напряжения. После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы. Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.

Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения – увеличивается.

Горелка изготовлена из прозрачного материала – кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.

Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя – ограничение тока, поступающего на лампочку. В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой. Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.

Советуем изучить — Действия электротехнического персонала при перегорании высоковольтного предохранителя трансформатора

Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.

Электронный балласт

Все недостатки описанной выше схемы стимулировали изыскания. В результате была разработана схема электронного балласта. Она которая подает не сетевую частоту в 50Гц, а высокочастотные колебания (20-60 кГц), тем самым убирая очень неприятное для глаз мигание света.


Один из электронных балластов — ЭПРА

Выглядит электронный балласт как небольшой блок с выведенными клеммами. Внутри находится одна печатная плата, на которой собрана вся схема. Блок имеет небольшие габариты и монтируется в корпусе даже самого небольшого светильника. Параметры подобраны так, что пуск происходит быстро, бесшумно. Для работы больше никаких устройств не надо. Это так называемая безстартерная схема включения.

На каждом устройстве с обратной стороны нанесена схема. По ней сразу понятно, сколько ламп к нему подключается. Информация продублирована и в надписях. Указывается мощность ламп и их количество, а также технические характеристики устройства. Например, блок на фото выше обслуживать может только одну лампу. Схема ее подключения есть справа. Как видите, ничего сложного нет. Берете провода, соединяете проводниками с указанными контактами:

  • первый и второй контакты выхода блока подключаете к одной паре контактов лампы:
  • третий и четвертый подаете на другую пару;
  • ко входу подаете питание.

Все. Лампа работает. Ненамного сложнее схема включения двух люминесцентных ламп к ЭПРА (смотрите схему на фото ниже).


ЭПРА для двух ламп дневного света

Преимущества электронных балластников описаны в видео.

Такое же устройство вмонтировано в цоколь ламп дневного света со стандартными патронами, которые еще называют «экономлампами». Это аналогичный осветительный прибор, только сильно видоизмененный.


Это тоже люминесцентные лампы, только форма другая

Технические характеристики ДРЛ-ламп

Маркировка дуговых ртутных люминофорных лампочек предполагает обозначение их мощности. Иными словами, лампочка ДРЛ-250 будет иметь мощность 250 ватт, а лампочка ДРЛ-400 – 400 ватт. Очевидно, что технические характеристики лампы ДРЛ-250 будут отличаться от аналогичных характеристик лампы ДРЛ-400.

Дроссель

Основные технические параметры рассматриваемых источников искусственного света наиболее распространенной мощности (от 125 до 700 ватт) можно свести в следующую таблицу.

Лампа

Мощ-

ность, Вт

Пуско-вой ток, А

Рабочий ток, А

Напря-жение, В

Свето-вой поток, Лм

Срок служ-бы, ч

ДРЛ-125

125

2,40

1,15

125

5900

12000

ДРЛ-250

250

4,50

2,13

130

13000

12000

ДРЛ-400

400

7,20

3,25

135

23500

15000

ДРЛ-700

700

12,00

5,40

140

40600

20000

Как вы видите, световой поток лампочки ДРЛ-250 составляет 13 тысяч люмен, в то время как 200-ваттная лампочка накаливания испускает только 2500 Лм света. Теперь вы можете судить о том, что, называя свечение дуговых ртутных люминофорных источников света очень ярким, мы ни в коей мере не преувеличивали.

Как самостоятельно сделать дроссель?

Благодаря своим параметрам дуговые приборы освещения мощностью 250 или 125 ватт применяются обществом для освещения следующих помещений:

  • гаражные кооперативы;
  • дачные участки;
  • загородный дом.

Купить устройство освещения этого вида можно в магазине или на рынке, часто возникает проблема, как найти дроссель для ламп ДРЛ, стоимость дросселя может быть выше самой лампы из-за конструктивных особенностей и наличия медной проволоки.

Решить этот вопрос помогут народные идеи изготовления балласта для лампы ДРЛ 250 из других материалов: три дросселя для лампы дневного света при мощности лампы 40 ватт или же два дросселя от лампы дневного света мощностью в 80 ватт. В нашем случае для того чтобы зажечь лампу ДРЛ, используя самодельный балласт, сделанный своими руками, рекомендуется применить два дросселя мощностью 80 ватт и один балласт мощностью 40 ватт, соединение показано на фото.


Подключение лампы ДРЛ с самодельным балластом

Из схемы видно, что все балласты образуют один дроссель, собрать пусковой балласт можно в общий ящик

Важно! Особенное внимание нужно уделить контактам на дросселях, они должны быть надежными, чтобы не нагревались и не искрились

Как правильно подключить лампу ДЛР 125

Особенности цоколя е27

Есть два метода подключения ДРЛ 125. Это можно выполнить с помощью дросселя и без него. Ниже подробно описаны эти два способа.

Через дроссель

Данная схема подключения достаточно легкая и предполагает последовательное соединение цепи дросселя и самой лампочки ДРЛ 250. Подключение выполняется к сети 220 вольт и работает при классической частоте. Потому такие лампочки очень просто подключать к домашней сети.

Дроссель будет в роли стабилизатора и корректировщика процесса работы. Благодаря ему лампочка не будет мерцать, работает постоянно и при скачущем входящем напряжении световой луч не меняется.

Схема подключения через дроссель

Внимание! Подключение без дросселя невозможно, потому что изделие перегорит моментально. Для работы схема должна питаться достаточно высоким напряжением, которое время от времени достигает отметки равной трем-четырем входящим напряжениям. Для работы схема должна питаться достаточно высоким напряжением, которое время от времени достигает отметки равной трем-четырем входящим напряжениям

Для работы схема должна питаться достаточно высоким напряжением, которое время от времени достигает отметки равной трем-четырем входящим напряжениям.

Без дросселя

Если необходимо применить модель лампочки ДРЛ 125 как обычное устройство без использования классического дросселя, то её можно подключить по профессиональной технологии.

Самым легким методом подключения будет покупка специальной лампочки, которая может функционировать без дросселя. Она снабжена специальной горелкой, которая работает как стабилизатор и может разбавлять световой луч. Но такой метод подключения не рекомендуется выполнять человеку без навыков электрики. Он очень сложен, поэтому лучше обратиться за помощью к профессионалу.

Процесс подключения

Необходимо также помнить о правильном хранении и утилизации этих светильников. Поскольку в них содержится небольшой процент ртути, то такие лампы нельзя выкидывать в мусорное ведро или держать в пакете. Использованные устройства необходимо отнести в пункт переработки (их можно найти в магазинах бытовой техники). Хранить неиспользованные лампы необходимо только в картонных коробках, вдали от детей и животных. Если ДРЛ 125 разбилась, то первым делом необходимо проветрить помещение, а потом произвести влажную уборку.

Многие электрики не советуют ставить такие лампочки в домах или квартирах. Они недостаточно освещают помещение, а также опасны для здоровья. Такие устройства годятся только для уличного использования или на складских предприятиях.

Правильное хранение

Лампочки ДРЛ 125 отлично подойдут для освещения дворов, улиц, веранд или стоянок. Их достаточно просто подключить самостоятельно при помощи дросселя

Но, конечно, при работе важно соблюдать все правила безопасности

Устройство и принцип работы ДРЛ

Чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.

Классическая лампа ДРЛ состоит из основных электродов, поджигающих или дополнительных электродов, вводных частей электродов, специального газа, позисторов и ртути. В качестве газа используется аргон, производящий начальную ионизацию и способствующий получению дугового разряда. Аргон еще называют буферным газом. С помощью позисторов ограничивается ток поджигающих электродов. Ртуть применяется для изменения величины потенциала при разряде.

Основные функциональные части обычной ДРЛ

  • Цоколь, непосредственно принимающий электроэнергию из сети. Его контакты – точечный и резьбовой, соединяются с контактами патрона. Таким образом, переменный ток поступает на электроды лампы.
  • Кварцевая горелка представляет собой основную часть. Изготавливается в виде колбы с расположенными по бокам четырьмя электродами, в том числе, два из них – основные, а два других – дополнительные. Пространство внутри горелки заполняется аргоном с целью недопущения теплообмена, а также небольшим количеством ртути.
  • Стеклянная колба является внешней частью. У нее внутри размещается кварцевая горелка, к которой подводятся проводники от цоколя. Вместо воздуха внутрь колбы закачивают азот. Внутренняя сторона колбы покрывается люминофором.

Принцип работы ДРЛ довольно простой. Питание осуществляется от сетевого напряжения. После того как было выполнено подключение лампы ДРЛ, электрический ток начинает доходить до промежутка между обеими парами электродов, расположенными на противоположных концах лампы. Незначительное расстояние между ними способствует быстрой ионизации газа. Вначале газ ионизируется между поджигающими электродами, затем ток поступает к основным электродам и по окончании этого процесса лампа начинает излучать свет.

Полное свечение лампы начинается приблизительно через 7-10 минут. Данный промежуток времени требуется для разогрева ртути, расположенной в виде налета или сгустка на внутренних стенках колбы. Во время эксплуатации срок службы ламп постепенно сокращается, а период, необходимый для полного включения – увеличивается.

Горелка изготовлена из прозрачного материала – кварцевого стекла, заполнена инертными газами в строго определенных дозах. Вводимая в горелку ртуть, может иметь вид небольшого шарика, а также оседает на стенках и электродах в виде налета. Источником света является дуговой электрический разряд.

Схема лампы ДРЛ входит в общую схему подключения через дроссель. Марка дросселя должна соответствовать мощности лампы. Основное назначение дросселя – ограничение тока, поступающего на лампочку. В случае отсутствия дросселя лампа мгновенно перегорит, поскольку внешний электроток для нее слишком большой. Обычно в схему еще добавляют конденсатор, влияющий на реактивную мощность при запуске, что позволяет почти в два раза экономить электроэнергию.

Наибольшее свечение происходит, примерно, через 6-7 минут. Это время необходимо, чтобы перевести ртуть в газообразное состояние, улучшающее разряд между электродами. После этого лампа переходит в нормальный рабочий режим с наибольшей светоотдачей. После выключения лампочки, ее нельзя включать до полного остывания.

5 ошибок при подключении лампы ДНаТ.

Газоразрядная дуговая натриевая лампа ДНаТ используется для освещения больших площадей, улиц городов, теплиц.

Не стоит путать натриевые лампы низкого и высокого давления. У них разная конструкция и принцип действия.

В спектре свечения у обоих преобладает оранжевый свет. У изделий низкого давления, излучение практически монохромное, они светят ярким золотистым светом.

Если их применять для освещения в комнатах, то цвета будут практически не различимы.

В лампах высокого давления спектр более разнообразный.

В тех моделях, которые используются в теплицах для выращивания растений, в световой спектр специально добавлено немного синего света.

В комплект для подключения лампы высокого давления входит несколько компонентов, без которых вы ее попросту не запустите. То есть, элементарно подав на нее 220 вольт, она у вас не загорится.

Для этого нужно специальное устройство – дроссель или балласт, который в свою очередь подключается по определенной схеме.

Схема эта зачастую изображена непосредственно на корпусе.

Вот ее более развернутый рисунок.

На ней нарисованы:

сам дроссель (баласт), на который подается фаза

далее эта фаза поступает на импульсно зажигающее устройство – ИЗУ

Через него можно подключать экземпляры разной мощности, от 70 до 400Вт.

ИЗУ создает стартовый импульс для пробоя содержимого горелки в колбе и образования дуги. Напряжение при этом достигает нескольких тысяч вольт!

А сама горелка в процессе работы разогревается до 1300 градусов.

Только после ИЗУ, подключается сама газоразрядная лампа.

Эта же схема подключения может быть изображена на стенках зажигающего устройства.

Кроме того, в комплекте для подключения рекомендуется применять конденсатор. Хотя он присутствует далеко не во всех схемах.

Для чего он необходим? Как известно, цепи с использованием дросселей питания, потребляют как активную, так и реактивную мощность. От второй, никакого полезного эффекта вы не получите.

Лампа от этого ярче светить не станет, а вот потери увеличатся. Именно для того, чтобы убрать эту реактивную составляющую и используют фазокомпенсирующий конденсатор.

Наглядное сравнение тока потребления светильника ДНаТ с конденсатором и без него:

Как видите, более чем двойная разница. В первом случае показан компенсированный ток (активный), а во втором случае полный (без конденсатора в цепи).

Некоторые думают, что тем самым они еще и уменьшают потребление эл.энергии, однако это не совсем так.

Счетчик у вас не рассчитан на подсчет реактивной или полной энергии, и фактическая экономия по затратам может составить максимум 3-4%.

Зато вы уберете лишние потери на нагрев проводов и железа.

Вот собранный своими руками компактный щиток, согласно схемы подключения.

Можно конечно все это собрать и в габаритном корпусе светильника, если позволяют размеры.

Очень важно, перед тем как самому собирать такую схему и использовать какие-либо компоненты, обычным мультиметром в режиме замера максимального сопротивления, проверить изоляцию дросселя и конденсатора. Нет ли пробоя на корпус

Нет ли пробоя на корпус

Нет ли пробоя на корпус.

Для подачи и отключения питания 220В используйте двухполюсный вводной автомат.

Для одного светильника мощность до 400Вт вполне сгодится автомат номиналом 5-6А. Кроме коммутационных операций вкл-выкл, он еще будет играть роль защитного аппарата.

Монтируется автоматический выключатель в самом начале схемы. Не забудьте также заземлить корпус всего щитка.

С автомата выходят два нулевых провода. Один из них согласно схемы, пускаете напрямую к лампе, а второй подключаете к соответствующему зажиму, подписанному “N” на пусковом устройстве.

Иначе можно случайно сжечь изделие, если при работе нулевой провод после балластного дросселя, случайно коротнет.

А провод с выходящего контакта подключаете на клемму “В” (Balast) пускорегулирующего изделия.

После чего, средний вывод Lp (Lampa) пускаете на патрон лампочки.

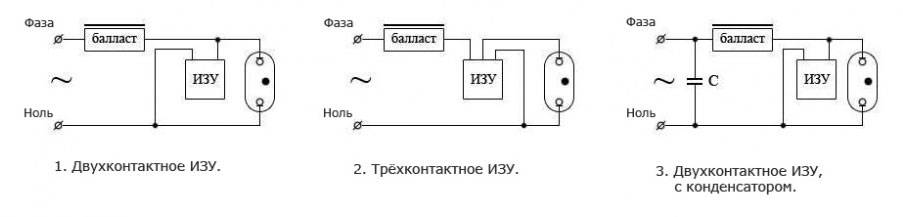

Заметьте, есть ИЗУ двухконтактные и трехконтактные. Первые подключаются параллельно самой лампе.

{SOURCE}

Достоинства и недостатки

Из преимуществ изделий отметим следующее:

  1. Достаточная световая отдача на фоне низкой стоимости.
  2. Независимость от наличия атмосферных осадков.
  3. Продолжительный эксплуатационный срок — от 20 000 часов и выше.
  4. Практически полное совпадение спектра излучения с естественным освещением.
  5. Малые габариты.

Недостатки хоть и незначительные, но их намного больше:

  1. Существенная разница в цене по сравнению с более качественными разновидностями ДРЛ.
  2. В процессе эксплуатации формируется озон.
  3. Лампы с вольфрамовыми нитями значительно дешевле и компактнее.
  4. Со временем люминофор устаревает, что приводит к ухудшению излучаемого спектра.
  5. Из-за использования ртути требуется специальная утилизация.
  6. Задержка при включении.
  7. Требуется несколько минут до выхода на номинальный режим.
  8. Низкое качество испускаемого света.
  9. Дополнительное мерцание при работе.
  10. Рекомендуется устанавливать на потолке на высоте не ниже 4 м.
  11. Функционируют исключительно от переменного тока.

Осветительные приборы на основе дуговых ртутных люминесцентных ламп — одно из самых экономичных решений для освещения промышленных объектов, открытых территорий (паркингов), складских помещений и внутреннего двора загородного дома. Отдельные модели в составе столбовых фонарей сочетают высокую мощность и декоративный внешний вид.

Дуговая ртутная лампа (ДРЛ) имеет еще одно название – дуговая ртутная люминофорная. Они относятся к категории лампочек высокого давления и используются, в основном, как общее освещение территорий с большими объемами: улиц, площадок, производственных помещений и др. Схема лампы ДРЛ позволяет получить высокую светоотдачу. Мощность колеблется в пределах от 50 до 2000 ватт, они работают при переменном токе, напряжением 220 вольт и частотой 50 герц.

Для того, чтобы согласовать технические характеристики с источником питания, во всех видах ртутных ламп применяются пускорегулирующие аппараты, позволяющие правильно подключить лампу ДРЛ. Большинство приборов освещения запускается дросселем, который последовательно включается в цепь вместе с лампочкой.

Для чего нужен дроссель?

Дроссель для ДРЛ-ламп применяется для пуска, на рынке есть разные виды осветительных устройств, в которых он используется:

Дуговые ртутные лампы

Все осветительные устройства имеют отличия в принципе получения светового потока, есть и другие различия:

Объединяет эти виды ламп непостоянная величина пускового тока и сопротивления в процессе пуска и дальнейшей работы.

Для того чтобы ограничить величину рабочего тока, в осветительных устройствах этого вида применяют разного вида балласт: ЭПРА, ПРА и ЭмПРА, которые представляют собой катушки индуктивности (дроссели). В момент пуска каждое устройство этого типа имеет высокое значение сопротивления; когда осветительный прибор разжигается, происходит процесс электропробоя в среде инертного газа, которым наполнена лампа (ртутный или натриевый пар), и возникает дуговой разряд.

В процессе, когда происходит зажигание лампы, ионизированный газ теряет сопротивление от дугового разряда в несколько десятков раз, и по этой причине возрастает ток, идет выделение тепла. Если не ограничивать величину тока, он мгновенно создаст перегретую газовую среду, что приведет к поломке осветительного устройства, его повреждению изнутри. Для предотвращения этого в цепь прибора освещения включают сопротивление (дроссель).

Физические параметры и схема подключения дросселя

Последовательно включенный дроссель ДРЛ имеет реактивное сопротивление, величина которого зависит от катушки индуктивности: один генри пропускает один ампер тока, когда напряжение – один вольт.

Дроссель

К параметрам катушки индуктивности относятся:

Катушка индуктивности имеет активное сопротивление, которое всегда учитывается, когда проводится расчет балласта для каждого типа прибора освещения этого вида с учетом его мощности, от этого зависят габаритные размеры дросселя.

Рассмотрим простую схему включения балласта, когда в конструкции лампы ДРЛ предусмотрены электроды (дополнительные) для процесса возникновения тлеющего разряда, переходящего в электродугу.

Схема подключения лампы ДРЛ

В этом случае индуктивность ограничивает величину рабочего тока в осветительном устройстве.

Балласт для люминесцентных ламп

Конструктивно люминесцентный прибор освещения для пуска использует дроссель ПРА, в новых видах этого осветительного устройства применяется ЭПРА, это электронный вид пускорегулирующего аппарата. Задачей этого устройства является сдерживание возрастающего значения тока на одном уровне, который поддерживает необходимое напряжение на электродах внутри осветительного прибора.

Рассмотрим, как работает балласт для люминесцентных светильников. Когда его подключают, в цепи между параметрами напряжения и тока происходит сдвиг фаз, отставание характеризуется коэффициентом мощности, cos φ. Когда рассчитывается активная нагрузка, эту величину надо учитывать, так как при маленьком значении этого параметра нагрузка растет, по этой причине в схему пуска включается и конденсатор, который выполняет компенсационную функцию.

Схема включения

Специалисты по параметрам потери мощности различают несколько исполнений этих осветительных устройств:

Применение балласта имеет свои положительные моменты:

Схема включения люминесцентного прибора освещения через балласт и стартер Подключение ламп с применением конденсатора с компенсационной функцией Существует способ подключения люминесцентного прибора освещения без использования балласта, но для этого необходимо в два раза повысить сетевое напряжение с выпрямленным током, а вместо балласта использовать лампу с нитью накаливания. Схема такого включения: Подключение люминесцентного прибора без использования балласта

Разновидности светильников

Светильники типа ДРЛ характеризуются широким разнообразием. Отличия составляет область применения (внутренние, наружные), типы конструкций и мощность устройств.


Типоразмеры ртутных ламп внутреннего назначения

Внутренние

Светильники с люминесцентными лампами рекомендованы для освещения производственных объектов с повышенным уровнем пыли и влаги, а также прачечных, автомоек, закрытых складов, гаражей. Приборы работают от сети переменного тока с частотой 50 Гц и номинальным напряжением 220 В. Температура окружающей среды при эксплуатации —20°С до +50°С.

Уличные

Наружные лампы используются для прямого, рассеянного, местного освещения, удачно сочетаются с симметричными или асимметричными отражателями. Светильник уличный типа ДРЛ заключен во влагозащищенный прочный корпус, способен противостоять сильному ветру, заморозкам и ливням.

Классификация светильников по типу ламп:

ДРЛ. Изделия характеризуются небольшим индексом цветопередачи, выделением тепла, 5-х минутным выходом на требуемый уровень светового потока. При выборе ртутной продукции также стоит учитывать необходимость стабильного источника энергии и термостойких проводников.


Источник освещения для растений

  • ДРЛФ. Лампы с фокусированным светом отличаются способностью стимулировать фотосинтез у растений.
  • ДРВЭД. Серия дуговых ртутных эритемных вольфрамовых лампочек не требует подключения ПРА. Активация происходит под действием балласта, аналогично обычным лампам накаливания. В основе конструкции лежат йодиды металлов, позволяющие обеспечить желаемый уровень цветности. Лампы испускают УФ (эритемное) излучение, эффективно работают при переменном токе. Работают без ПРА, достигая максимального индекса светоотдачи и длительного периода эксплуатации. Мощность ламп составляет диапазон 125-1000 Вт.


Образец дугового натриевого светильника

ДНаТ. Принцип действия дуговой натриевой трубчатой лампы аналогичен лампам ДРЛ. Однако светильникам ДНаТ свойственно специфическое свечение и свет оранжево-желтого или золотисто-белого оттенка. Приборы потребляют 70-400 Вт мощности и считаются наиболее экономичными источниками света.

Вам это будет интересно Особенности светильников с датчиками движения

Важно! Самыми популярными и широко применяемыми являются лампы ДРЛ мощностью 250 и 400 Вт

Устройство натриевых ламп

Внешне эти лампы имеют сходство с ДРЛ. Внешний корпус — баллон цилиндрической формы из стекла, но бывает и в форме эллипса. В нем расположена «горелка» — трубка, внутри которой происходит дуговой разряд. Электроды расположены с ее торцов. Они соединены с цоколем. Натрий не применяется при изготовлении «горелки», так как его пары довольно сильно воздействуют на стеклянный корпус. Кроме того, внешняя колба играет еще и роль «термоса» — изолирует горелку от внешней окружающей среды.

На рисунке упоминается геттер. Он редко упоминается в справочной документации. Геттер – это газопоглотитель, адсорбер. Он способен улавливать и удерживать газ за исключением инертных. Он находит свое применение не только в газоразрядных лампах, но и в радиоэлектронике – электровакуумных приборах. Его основная функция– увеличение срока службы. Отсутствие посторонних веществ снижает «отравление» электродов.

Сама горелка изготовлена из поликора – поликристаллической окиси алюминия. Ее получают путем спекания. Причем только альфа-форма кристаллической решетки приемлема для изготовления корпуса разрядной трубки. Она характеризуется максимальной плотностью «упаковки атомов». Это разработка фирмы General Electric. Разработчик назвал этот материал «лукалос». Он устойчив к парам натрия и пропускает около 90 процентов видимого излучения. К примеру, днат 400 имеет трубку длиной 8 сантиметров, диаметром 7.5 миллиметров. С увеличение мощности увеличивается размер «горелки». Электроды изготовлены из молибдена. Кроме натрия в парообразной форме, закачан инертный газ – аргон. Он требуется для облегчения образования разряда. Для улучшения светоотдачи вводят ртуть и ксенон. При работе лампы температура в горелке достигает 1200-1300 кельвинов. Около 1300 по шкале Цельсия. Для предотвращения повреждении из колбы выкачивается воздух. Вакуум достаточно сложно поддерживать, так как при температурном расширении могут появляться микроскопические щели и отверстия. Через них может заходить воздух. Для устранения этого используются специальные прокладки. Колба разогревается не так сильно, как горелка. Обычная температура – 100С. В свечении выражены оранжевый, желтый, золотистый цвета.

Ранее лампы имели только круглый резьбовой цоколь, как у бытовых ламп накаливания. Однако, недавно появился новый тип цоколя – Double Ended.

Вне зависимости от конструкции спектра будет примерно одинаков.

В основном, этот тип ламп используется агропредприятиями. Они, как правило, тоньше в два раза, чем стандартное исполнение натриевой лампы. Колба изготовлена из кварца. Внутри колбы находится азот. Горелка имеет два электрода для подачи импульса и последующего питающего напряжения для поддержания разряда. Выводы расположены с торцов лампы, это более совершенное решение, позволяющее избежать термической деформации колбы.

Разработаны ДНаТ-лампы и с двумя горелками.

Разновидность, представленная на фото, как правило, используется для тепличного размещения (в целях досветки). Вторая горелка – это металлогалогеновая лампа. По сути, эта модель представляет собой гибрид ДНаТ и МГЛ в едином корпусе.

Но существуют и модели, в которых находится пара идентичных горелок. Они находятся в общем баллоне и соединены параллельно. Делается это для поочерёдного использования каждой из газоразрядных трубок. Во время работы только одна излучает свет. Зажигается именно та, где будут более подходящие условия. Такое решение позволяет снизить общие эксплуатационные расходы. В остальном варианты с одной или двумя трубками не имеют никаких принципиальных различий, параметры мощности и светового потока будут одни и те же. Принципиальные схемы не изменяются.

Конструкция и принцип работы лампы типа ДРЛ

Устройство лампы ДРЛ достаточно примитивное. Основными конструктивными элементами указанной лампочки являются:

  • стеклянный баллон;
  • цоколь резьбового типа;
  • ртутно-кварцевая горелка (трубка);
  • электроды;
  • угольный резистор.

Горелка ДРЛ-лампочки имеет трубчатую конструкцию и заполнена строго дозированным количеством инертных газов – аргон и немного ртути. Электроды облегчают процесс зажигания лампочки и делают ее свечение более стабильным. Цоколь, как и у любой другой лампочки, предназначен для подаче к ней электрической энергии, а также для фиксации лампы в патроне осветительного прибора. Стеклянный баллон, или колба, — это внешняя оболочка лампочки.

В процессе изготовления дуговой люминофорной лампы из ее колбы откачивается воздух, а внутренне ее пространство заполняется азотом. Как следует из названия рассматриваемого источника света, внутренняя поверхность колбы покрыта тонким слоем люминофора.

Первые источники искусственного освещения подобной конструкции имели в своем составе только пару электродов и требовали наличия дополнительного пускового устройства. В связи с указанным неудобством они постепенно оказались снятыми с производства уже в 1970-х годах. Для зажигания современной ДРЛ-лампы с четырьмя электродами требуется только дроссельное устройство.

Светильник ДРЛ

Алгоритм данного процесса выглядит следующим образом:

  • подача напряжения на электроды, расположенные близко друг к другу;
  • возникновение тлеющего разряда между указанными электродами;
  • данный разряд преодолевает расстояние до остальных электродов, между ними образуется дуговой разряд;
  • спустя некоторое время (обычно порядка 10-15 минут), лампочка начинает гореть в штатном режиме.

Важно! Промежуток времени, через который лампочка достигает своего нормального режима горения зависит от температуры окружающей среды: при пониженных температурах время ее разгорания увеличивается. Ртутные источники искусственного освещения испускают видимый холодный (голубой) свет, а также мощное ультрафиолетовое излучение, которое обеспечивает свечение люминофора, покрывающего внутренние стенки баллона лампы

Как результат мы имеем лампочку, выдающую яркий белый свет. Цветность свечения может незначительно изменяться в случае увеличения либо уменьшения напряжения в электрической сети

Ртутные источники искусственного освещения испускают видимый холодный (голубой) свет, а также мощное ультрафиолетовое излучение, которое обеспечивает свечение люминофора, покрывающего внутренние стенки баллона лампы. Как результат мы имеем лампочку, выдающую яркий белый свет. Цветность свечения может незначительно изменяться в случае увеличения либо уменьшения напряжения в электрической сети.

В процессе работы такие лампочки нагреваются до весьма высокой температуры. В связи с этим они предъявляют повышенные требования к качеству изготовления патрона и цоколя. Кроме того, газоразрядное устройство такого источника искусственного освещения должно как следует остыть перед последующим ее использованием.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
