Что же такое диммер?
Это электрический прибор, призванный управлять яркостью свечения всевозможных светодиодных лент, причем преимущественно одноцветных. Для чего его устанавливают в цепь.
Место монтажа может быть любым, но подключение должно происходить только между блоком питания и используемым источником света.
Любая светодиодная лента экономичная, долговечная и функциональная, но грамотно подобранный диммер способен еще больше расширить ее возможности
Такая последовательность определяется тем, что осветительные приборы работают при наличии напряжения в 12 или 24 Вольт, поэтому и диммер должен обладать аналогичными характеристиками.
В результате его следует расположить за блоком питания, который преобразует стандартные 220 В до нужных параметров и перед светодиодной лентой, чтобы иметь возможность управлять ее свечением.
Какие бывают диммеры для светодиодной ленты?
На самом деле, никаких правил и норм, распределяющих оборудование по разновидностям, не существует. Всякое деление субъективно, нет устоявшейся классификации. Чтобы было удобнее, люди выделяют несколько подвидов светорегуляторов:
Аналоговый;
Управляет светодиодной лентой путем влияния на напряжение, то есть уменьшает или увеличивает его.
Цифровой.
Регулирует свечение с помощью широтно-импульсной модуляции. Этот процесс представляет собой алгоритм определенных сигналов разных по длительности, которые обеспечивают изменение яркости.
Из-за того, что и аналоговый, и цифровой варианты имеют недостатки, специалисты изобрели комбинированные светорегуляторы, совмещающие преимущества обоих подвидов. Они лучше справляются со своими задачами и имеют меньше недостатков. Однако до сих пор не приобрели значимой популярности из-за высокой цены. Оба вида диммеров выполняют не только функции регулировки интенсивности свечения, но и способствует сохранению электроэнергии. Также с помощью некоторых приборов можно устанавливать световые эффекты.
Особенности аналогового диммера
Преимущества:
- Обеспечение светодиодных лент стабильным питанием.
- Незначительные падения мощности.
Недостатки:
- Сильное нагревание светодиодов.
Из-за этого освещение станет менее качественным, а через время лента вообще выйдет из строя.
Особенности цифрового диммера
Преимущества:
- Идеальные условия для функционирования LED-ленты.
Минимальная потеря мощности и стабильная подача тока — главные условия эффективной работы светодиодного устройства, которые может предоставить цифровой светорегулятор.
- Не тускнеющая цветовая температура.
Оттенки останутся такими же яркими, какими были при покупке.
Недостатки:
- Возможные усталость глаз и головная боль.
Дешевые товары из линейки цифровых димеров могут вызывать мерцание диодов, что приводит к понижению работоспособности владельца. Поэтому не стоит экономить и покупать некачественную продукцию.
Принцип действия и устройство регулятора
Диммеры бывают различной конструкции, а самый популярный – поворотный. Но в схеме управления с двумя проходными выключателями такой диммер непригоден – он переключается только в положении минимальной яркости. Поэтому для организации подобной схемы управления применяют другие типы привода регуляторов света:
- поворотно-нажимной (переключается в любом положении яркости);
- управляемый дистанционно (с помощью пульта);
- кнопочный (с кнопками «больше-меньше» и отдельной клавишей на переключение);
- сенсорный, а также другие типы диммеров.
Основной принцип у них один – регулировка яркости и управление контактами у них производятся независимо.
Внутренняя блок-схема диммера выглядит так:
Структурная схема диммера с перекидной контактной группой.
Схема регулирования строится обычно на тринисторе или симисторе. Изменение среднего тока производится за счет отсекания части полупериода переменного напряжения.
Распространенная схема регулятора яркости.
Если регулятор света построен по подобной схеме, не имеет значения, с какой стороны ставить диммер – с питающей или со стороны нагрузки. На работу схемы это не влияет. Для других схем этот момент надо изучать индивидуально.
Но устанавливать регуляторы сразу с двух сторон смысла не имеет: они будут пытаться «нарезать» синусоиду самостоятельно, яркость будет регулироваться непредсказуемо. При такой схеме один из приборов можно применять лишь для переключения, навсегда установив его в положение максимальной яркости. Но с экономической точки зрения это неверно – дешевле купить переключатель с перекидными контактами.
Тыльная часть диммера с маркировкой перекидных контактов.
Выводы прибора соединены с внешними клеммами, имеющими маркировку назначения.
В продаже практически невозможно найти перекрестный диммер. Если кто-то выпускает такие приборы, то схема получится громоздкой, ненадежной. Ведь яркость надо регулировать синхронно сразу по двум каналам. Поэтому оптимальной будет схема, в которой используется один проходной диммер, один проходной включатель и потребное количество перекрестных переключателей.
Особенности монтажа светодиодной ленты
Монтаж светодиодного освещения достаточно прост. Основными его этапами является обрезка ленты, ее монтаж, а также подключение адаптера и контроллера.
Обрезка
Большинство моделей этого изделия выпускается в рулонах или отрезках длиной 5 метров. Естественно, при размещении ленты по периметру комнаты необходимы отрезки строго определенной длины.
Для получения отрезка необходимой длины необходимо сделать разрезы в строго определенных местах, которые промаркированы пунктирной линией, а также стрелкой или символом ножниц.
Выбор адаптера должен быть продиктован в первую очередь совокупной мощностью подключаемых к нему отрезков ленты, для оценки этого параметра следует учитывать их совокупную длину и мощность одного метра изделия.
Схема подключения
Подключение светодиодных систем освещения в большинстве случаев требует использования пониженного напряжения номиналом 12 вольт. Получение необходимого значения напряжения производится путем использования специальных устройств – адаптеров, которые подключаются к бытовой электросети посредством штепсельного разъема или клеммного соединения.

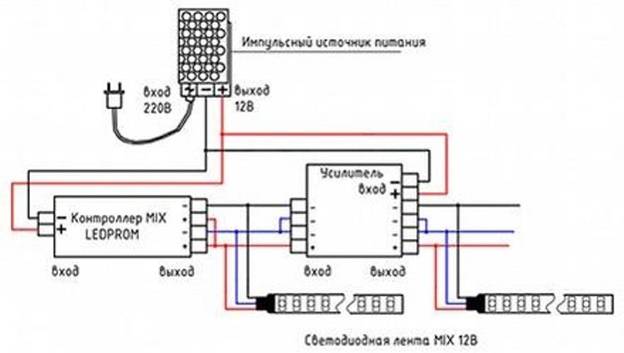

В тех случаях, когда необходимо обеспечить несколько режимов работы светодиодной ленты (изменения яркости свечения, мерцание или работа в режиме елочной гирлянды) используется контроллер. Это небольшое устройство состоит из корпуса, в котором расположены элементы его электрической схемы, штекера для подключения светодиодной ленты, а также датчика, позволяющего управлять работой контроллера с пульта дистанционного управления.
Монтаж
Поскольку светодиодная лента не предназначена для открытого монтажа внутри помещений, то она размещается таким образом, чтобы иметь возможность освещать определенные площади, оставаясь при этом незаметной. Наиболее популярными способами монтажа этих изделий является размещение их за полотном натяжного потолка, сокрытие ленты в багетах или в гипсокартонных нишах по периметру потолка.
Светодиодная подсветка может быть организована достаточно просто. Наиболее популярным способом является размещение ленты со светодиодами по верхнему периметру помещения. Почти все модели этих изделий имеют самоклеящуюся основу. Для прикрепления к поверхности достаточно снять с нее защитную пленку и приложить изделие к поверхности по периметру потолка, аккуратно прижимая ее пальцами по всей длине.
Для подключения к электрической сети в большинстве случаев придется использовать паяльник. В зависимости от общей протяженности монтируемой осветительной системы, а также от наличия мест, в которые могут быть спрятаны достаточно объемные адаптеры и RGB контроллеры, может быть использована параллельная схема подключения светодиодных лент, предусматривающая их соединение после выхода из адаптера.
Достоинством такой схемы подключения является использование в ней только одного адаптера, однако в этом случае он имеет достаточно большие размеры, что создает определенные трудности в скрытном размещении этого устройства. Кроме того, при соединении нескольких светодиодных лент имеет место существенное падение напряжение на их элементах, что приводит к заметному уменьшению интенсивности светового излучения светодиодов, находящихся в противоположном от адаптера конце соединения.
Зачастую бывает легче скрытно разместить по периметру комнаты несколько небольших вторичных источников питания, чем один более крупный. В этом случае следует использовать параллельную схему подключения светодиодных лент, в которой соединение выполняется на фазных проводах до входа в адаптеры.
Особенности светодиодных лент
Основным элементом led является полупроводник – светодиод. Это довольно специфический элемент устройства, обладающий нелинейной вольтамперной характеристикой или ВАХ.
Из-за такой особенности такие изделия не могут подключаться напрямую к источнику питания. В этом случае ЭДС источника будет меньше порога «открывания» диода. Поэтому такое подключение может привести к мгновенному перегоранию светодиода.
В результате этого схема управления свечения такого рода осветительных приборов (12 и 24 вольт) предполагает использование ограничителей тока (блоки питания).
Обычные резисторы
Но здесь имеет один минус – бесполезная потеря электрической мощности. Чтобы это скомпенсировать, светодиодные ленты необходим запитывать от специального низковольтного источника, который способен обеспечить стабильный выход тока. В такую схему, в зависимости от назначения осветительного изделия, можно включать не только драйвер, но и диммер. Этот прибор, для led, изготавливается в виде изолированного и отдельного модуля. Его выходное напряжение может быть двух типов:
- 12 вольт;
- 24 вольт.
Подключаемая к диммеру лента должна соответствовать его выходному напряжению (12 и 24 вольт). При этом регулятор (ограничительные резисторы) для его работы будут установлены в конструкцию самой ленты. Благодаря этому и будет обеспечиваться оптимальный режим работы изделия. Помните, что выходная мощность для блока управления и блока питания диммера должны соответствовать числу светодиодных модулей ленты.
Сама лента имеет длину в 5 м. При этом ее, в случае необходимости, можно увеличить или уменьшить. Укорачивать led стоит только по специальным пометкам.
Пометка для укорочения ленты
Если же необходимо удлинить изделие, тогда следующий кусок нужно подключать не к самой ленте, а к блоку питания или специальному усилителю. Подключив с такую схему диммер (регулятор), вы получите возможность управлять яркостью свечения источника света.
Что такое диммирование
Диммирование (от английского dim – затемнять) – это изменение яркости освещения. Соответственно, диммер – это светорегулятор, то есть электронное устройство, позволяющее плавно изменять яркость свечения осветительного прибора. Примерами простейших диммеров могут служить реостат и автотрансформатор, изменяющие величину напряжения на нагрузке.
Сегодня существует множество разновидностей высокоэффективных и компактных электронных диммеров, работающих по разным принципам. Но задача у всех одна: изменять выделяемую на нагрузке (в нашем случае на светодиодной ленте) мощность и силу создаваемого ею светового потока (яркость). Поскольку нас интересуют диммеры для светодиодных лент, остановимся на их разновидностях.
Принцип работы диммера
Светорегуляторы дают возможность изменять интенсивность искусственного освещения. Регулирование электрической мощности в диммере происходит благодаря изменению напряжения в реостате или трансформаторе. Для диодных ламп выпускают специальные светорегулирующие устройства.
Внешне диммирующие устройства ничем не отличаются от обычных. Определить светорегулируемый прибор можно по надписи на упаковке — «dimmable»
Диммирующие лампы иногда плохо совмещаются с некоторыми моделями светорегуляторов. Это проявляется в резкой смене яркости при регулировке или в посторонних шумах — гуле, треске.
Иногда конфликт устройств проявляется во вспыхивании на полную мощность всех светодиодных ламп в люстре, сразу после включения. Решить проблему может замена одной из них на лампу накаливания.
Нужно приобретать те диммеры, которые предназначены для работы с диодными лампами, и среди них также подбирать соответствующую модель. Лучше, если они будут одного производителя
Диммер для светодиодов, подключение и принцип его работы.
Подсоединяя устройство, учитывают разные типы светодиодных излучателей, размещённых на ленте. Они могут быть:
- Монохромными с одним цветом свечения.
- Разноцветными RGB. При раздельном включении, создают многокрасочный эффект. Смешивая цвета получают белый.
- Люминофорными. Излучения жёлтого слоя, создаваемые мощными сд синего цвета. Их применение требует специальных драйверов, диммера.
Поэтому, схему монтажа освещения и входящих узлов составляют исходя из типов и параметров приобретённой ленты. Например, для белых одноцветных используют одноканальные диммеры, устанавливаемые после блока питания.
Для проведения опыта по принципу работы устройства необходимы: сд лента, БП, осциллограф, диммер.
Функция работы диммера — управление яркостью света. Микросхема, получив напряжение 12 в, трансформирует его на выходе в постоянное 5 вольт. Питает электронный генератор, и операционный усилитель, который образует широтно импульсный сигнал. Его параметры задаются регулятором, который размещён на лицевой панели прибора. Он подводится до двух параллельно включённых полевых транзисторов, назначение которых, включать или выключать светодиодную ленту.
Процесс происходит так, что временная коммутация ленты, не замечаемая глазом, формирует разные уровни яркости. В зависимости от того, на какое время одного периода она подключена к напряжению.
диммирование светодиодных ламп на экране осциллографа
На экране осциллографа отмечено подаваемое напряжение на сд л. Оно сформировано импульсами. Питание подаётся частями не постоянно, а прерывисто. Поэтому, светодиоды светятся или нет в зависимости от очерёдности поступления напряжения. Таким образом, яркость управляется продолжительностью времени, в котором лента будет светиться. Это легко проверить: увеличивая время свечения, соответственно прибавляется яркость излучения (рисунок 1). Управляя диммером, ширина импульса при регулировке яркости свечения изменяется, что характерно для широтно-импульсной модуляции.
В чем различия диммеров?
Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?
Диммеры различаются по следующим критериям:
- По типу монтажа;
- по исполнению и способу управления;
- по способу регулирования.
Давайте разберемся по подробнее с каждым из них.
По типу монтажа
Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.
Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.
Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.
По исполнению
По исполнению регулятор света для светодиодных и ламп накаливания может быть:
- Поворотным;
- поворотно-нажимного типа;
- кнопочным;
- сенсорным;
Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.
Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.
Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.
Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.
По способу регулировки
Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.
Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.
По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.
Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».
Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).
Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.
Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.
Поворотный
Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.
Клавишный
Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.
Поворотно-нажимной
Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.
Аналого-цифровой диммер
Самый простой по конструкции – диммер, выполненный на интегральном таймере NE555. Этот таймер был создан почти 45 лет тому назад инженером компании Signetics Гансом Камензиндом. В таймере объединены аналоговая и цифровая части. Аналоговая представлена двумя компараторами, цифровая – RS-триггером, который можно считать элементарной ячейкой памяти и инвертором. Благодаря столь замечательному союзу аналоговой и цифровой электроники возникло совершенно уникальное устройство, на основе которого можно построить импульсные преобразователи, широтно-импульсные модуляторы, таймеры, генераторы. Добавим, что таймер не критичен к напряжению питания и стабильно работает в диапазоне от 3 до 18 В, обеспечивая выходной ток до 0,2 А. То есть к выходу таймера напрямую можно подключить реле, тем самым ещё больше упростив конструкцию,
Принцип работы диммеров
Для изготовления простейшего устройства можно использовать достаточно мощный реостат. Подробного рассмотрения принципиальной схемы в данном случае не требуется. Перемещением ползунка переменного резистора изменяют амплитуду сигнала на выходе.
Экономную работу устройства организуют с помощью модификации сигнала. По технологии ШИМ регулируют ширину прямоугольных импульсов. Также применяют схемы, которые «обрезают» часть синусоиды. Эти способы позволяют дозированно использовать энергетические ресурсы по целевому назначению. Сравнительно небольшое количество тепла рассеивается на радиаторах, поддерживающих оптимальный температурный режим силовых электронных компонентов.
Какие бывают?
Современные технологии позволяют создавать диммеры для светодиодных лент самой разной конфигурации. В связи с этим их можно классифицировать сразу по нескольким признакам.
По способу преобразования сигнала:
- аналоговые, в которых за изменение выходного напряжения отвечает тиристор или аналоговая микросхема;
- цифровые, работа которых основана на микроконтроллере.
По способу управления:
- кнопочные, когда механические или сенсорные кнопки расположены на самом диммере;
- дистанционные, управляемые с помощью ПДУ;
- совмещённые, поддерживающие два способа управления.
По форме и способу монтажа:
- модульные – выполнены в виде блока с клеммами для подключения проводов;
- накладные и встраиваемые – имеют вид обычного выключателя и устанавливаются на стену;
- миниатюрные – выполнены в виде модуля с проводами размером не больше спичечного коробка и имеющие от одной до трёх кнопок.
По назначению:
- одноканальные для монохромных лент;
- многоканальные для RGB и RGBW лент.
По функциональному набору:
- только диммирование;
- диммирование и дополнительные функции (вкл/откл, режим мигания, цветомузыки, поддержка DMX-протокола, управление несколькими зонами освещения и пр.)
Усовершенствование осветительных приборов
Светодиодные ленты на данный момент времени являются очень востребованными осветительными изделиями. Такая популярность объясняется их уникальными осветительными возможностями и доступностью создания с их помощью самых разнообразных световых эффектов. Но, в отличие светодиодных ламп, ленты должны подключаться к сети питания через дополнительные адаптеры драйверы.
К дополнительным адаптерам можно отнести следующие изделия:
- диммер;
- блок питания;
- блок управления
Дополнительные адаптеры
Схема работы, когда обязательно нужен блок питания, создает при эксплуатации светодиодных лент определенные трудности. Но с другой стороны, подключив к схеме диммер, можно добиться определенного варианта управления световым потоком, создаваемым уже диммированной лентой. Таким образом, диммированная лента – та лента, в схеме подключения которой наряду с блоком питания имеется еще и диммер.
Модульные диммеры – схема подключения
Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.
Через них можно управлять освещением в подъезде, лестничной клетке или на улице. С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.
На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:

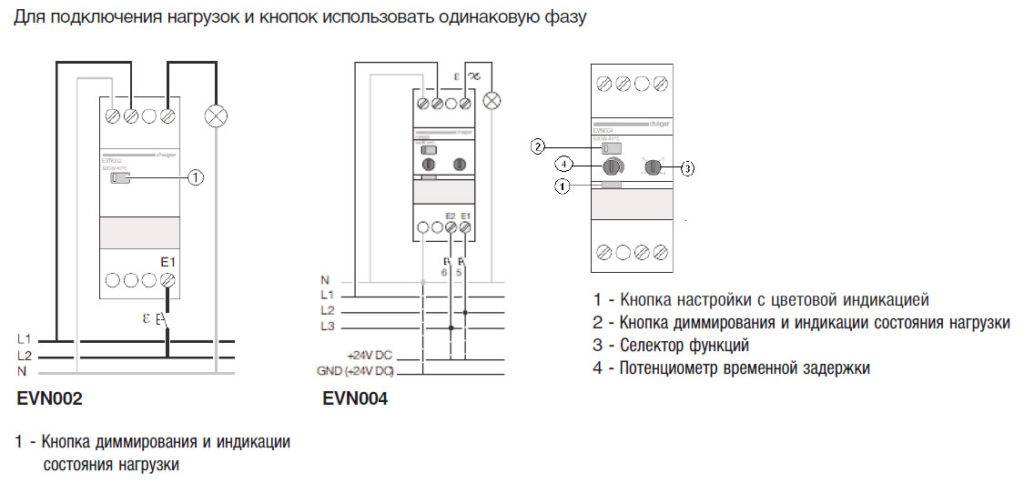

На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.
Выход на лампочку снимается с контакта №4.
Через контакт №3 подается сигнал управления от подключенных клавиш.
А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.
Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.
Управляется он как с кнопок, так и с пульта.
Заказать себе такой можно здесь. Пульт на него отсюда. А хороший видеообзор на данный девайс посмотреть ниже.
Схема для подключения светодиодных ламп
Для светодиодных ламп нельзя использовать тот же диммер, что для галогеновых и ламп накаливания, рассчитанный на определенный тип нагрузки. Большинство из светодиодных, а также люминесцентных и энергосберегающих ламп не настроены для работы с обычным диммером и быстро выходят из строя. Но, на сегодняшний день в продаже имеются специальные диммеры для работы с таким видом ламп.
Каких-либо кардинальных отличий схемы подключения диммера для светодиодных ламп от схем, которые были описаны выше, нет. Ее особенностью является только то, что светорегулятор устанавливается перед контроллером светодиодной ленты или лампы.
Как подключить диммер
Чтобы провести димирование светодиодной ленты, к ней необходимо правильно подключить не только трансформатор (блок питания), но и сам диммер. Здесь следует помнить, что бывают различные типы излучателей светодиодов, установленных на светодиодных лентах:
RGB – трехцветные. При смешивании их свечения получается белый свет. А если их включать раздельно, то можно получить самые разнообразные цветовые эффекты;
Цветовое свечение ленты
люминофорные. Они применяются как излучение вторичного плана для специального желтого слоя люминофора, которое освещается светодиодами синего цвета мощного типа. Для их запитки следует использовать специальные драйвера (блок питания и трансформатор), а также диммеры.
Поэтому выбор схемы подключения, а также самого типа диммера, необходимо делать на основании параметров купленной светодиодной ленты.
Например, для белых монокристальных лент нужно использовать одноканальные диммеры, которые в схеме подключаются после того, как был установлен трансформатор.
Вариант схемы подключения
Если правильно подобрать диммер, то ваша светодиодная подсветка будет регулироваться наилучшим образом.
Принцип действия широтно-импульсных модуляторов
Поскольку широтно-импульсные модуляторы сегодня применяются для регулирования светодиодных лент чаще всего, рассмотрим их принцип действия более подробно.
Широтно-импульсный модулятор
Принцип их действия заключается в изменении продолжительности рабочей доли периода для прямоугольно импульсного тока, а также длительности его подачи на изделие. Эти параметры определяются относительно нулевого уровня. Подразумевается доля периода, когда наблюдается максимальное напряжение. Этот параметр называется широтой. Его изменения происходят в диапазоне от 0 до 100%, вызывая характерные изменения в значении имеющегося напряжения источника света.
Обратите внимание! В данной ситуации выходной ток сохраняет свою стабильность, причем на самом оптимальном уровне. При этом спектральный состав светового потока не подлежит изменениям, а рассеиваемая мощность будет удерживаться в области номинальных значений
Стоит отметить, что потери самого диммера в ходе работы в импульсном режиме остаются минимальными. Также необходимо знать, что такие регуляторы наилучшим образом подходят для подключения компьютерного и цифрового способа управления уровнем освещенности. К недостаткам подобных моделей можно отнести повышенное мерцание. Оно характерно для дешевых устройств. Такое явление может возникать даже при незначительных уровнях яркости и оно вредно для глаз. Длительное наблюдение за таким световым эффектом способно привести к разным негативным последствиям:
При этом спектральный состав светового потока не подлежит изменениям, а рассеиваемая мощность будет удерживаться в области номинальных значений. Стоит отметить, что потери самого диммера в ходе работы в импульсном режиме остаются минимальными. Также необходимо знать, что такие регуляторы наилучшим образом подходят для подключения компьютерного и цифрового способа управления уровнем освещенности. К недостаткам подобных моделей можно отнести повышенное мерцание. Оно характерно для дешевых устройств. Такое явление может возникать даже при незначительных уровнях яркости и оно вредно для глаз. Длительное наблюдение за таким световым эффектом способно привести к разным негативным последствиям:
- появлению неприятных зрительных ощущений;
- развитию головных болей;
- повышению усталости;
- падению внимания и остроты зрения.
Чтобы избежать столь негативного воздействия на свой организм, необходимо отдавать предпочтение более качественным и дорогим моделям.
Способы регулирования яркости
Диммер для светодиодных лент
Одной из главных причин, почему сегодня светодиодная лента стала столь популярной, является то, что к ней можно легко своими руками присоединить специальное устройство — диммер. Оно позволяет менять интенсивность освещения в комнате.
При наличии такого элемента в схеме лента будет называться «диммируемая»
Обратите внимание! Использовать такой диммер, подходящий для светодиодных лент, можно только там. Он не подходит для взаимодействия с обычными энергосберегающими лампочками
Иначе вы рискуете вывести из строя всю систему. Для светодиодных лент существуют два основных типа диммеров:
пассивные. В их роли выступают переменные резисторы (потенциометры и реостаты). Это простейший способ регулировки, но для него характерна потеря мощности, что негативным образом сказывается на её энергоэффективности (она понижается);
Последний тип диммеров в свою очередь подразделяется на две подгруппы:
Аналоговый диммер
аналоговые. Они дают возможность поддерживать выходной ток на стабильном уровне и в требуемом диапазоне при малом падении напряжения. В результате идет небольшая потеря мощностей на светодиодной ленте;
Как видим, для светодиодной ленты оптимальным выбором для регулирования яркости станет импульсный диммер. Он, при правильном подключении, позволит вам эффективно и удобно управлять уровнем светового потока, испускаемого светодиодами.
Вывод
Использование СДЛ позволяет подчеркнуть предметы интерьера (лестницы, кухонные гарнитуры, потолки, выступы и т.д.) Их низкая цена и большой выбор видов позволяет создавать различные сценарии освещения.
При использовании конструкции с питанием от переменного напряжения 220 В необходимо соблюдать правила электробезопасности и максимально изолировать токоведущие части. Запрещено использование led элементов напряжением выше 12 В для подводного освещения.
Преимущества
- Безопасный уровень рабочего напряжения 12/24 В.
- Наличие самоклеящегося слоя упрощает работы по монтажу и позволяет установить её в любом ровном месте.
- Низкий уровень потребления электрической энергии.
- Долгий срок службы и уровень надежности при соблюдении правил эксплуатации.
- Для регулировки длины платы предусмотрены специальные места, в которых можно её отрезать или нарастить (припаять).
- Экологически безопасно.
- Широкий выбор палитры.
Недостатки
- Применение в схеме дополнительных элементов (драйвер).
- Высокая цена за комплект оборудования для реализации основного освещения. Как следствие применение в качестве подсветки.
