Основное назначение общеобменной вентиляции

Основы расчета вентиляции в частном доме

Начинать проектирование вентисистемы нужно с изучения санитарных нормативов и правильного расчета. Для расчета естественной вентиляции используют следующую последовательность (все величины измеряются в кубометрах в час):

  1. В соответствии с санитарными нормативами определяют необходимый объем воздуха, поступающего в помещения.
  2. По тем же критериям рассчитывают объемы исходящего потока через систему вытяжки.
  3. Производят сравнение двух полученных величин и берут для дальнейших расчетов большее значение.
  4. Замеряют высоту будущего общего канала вытяжки для естественной вентиляции .
  5. Исходя из количества и производительности каналов из каждого помещения в доме производят расчет размеров общего вытяжного канала.

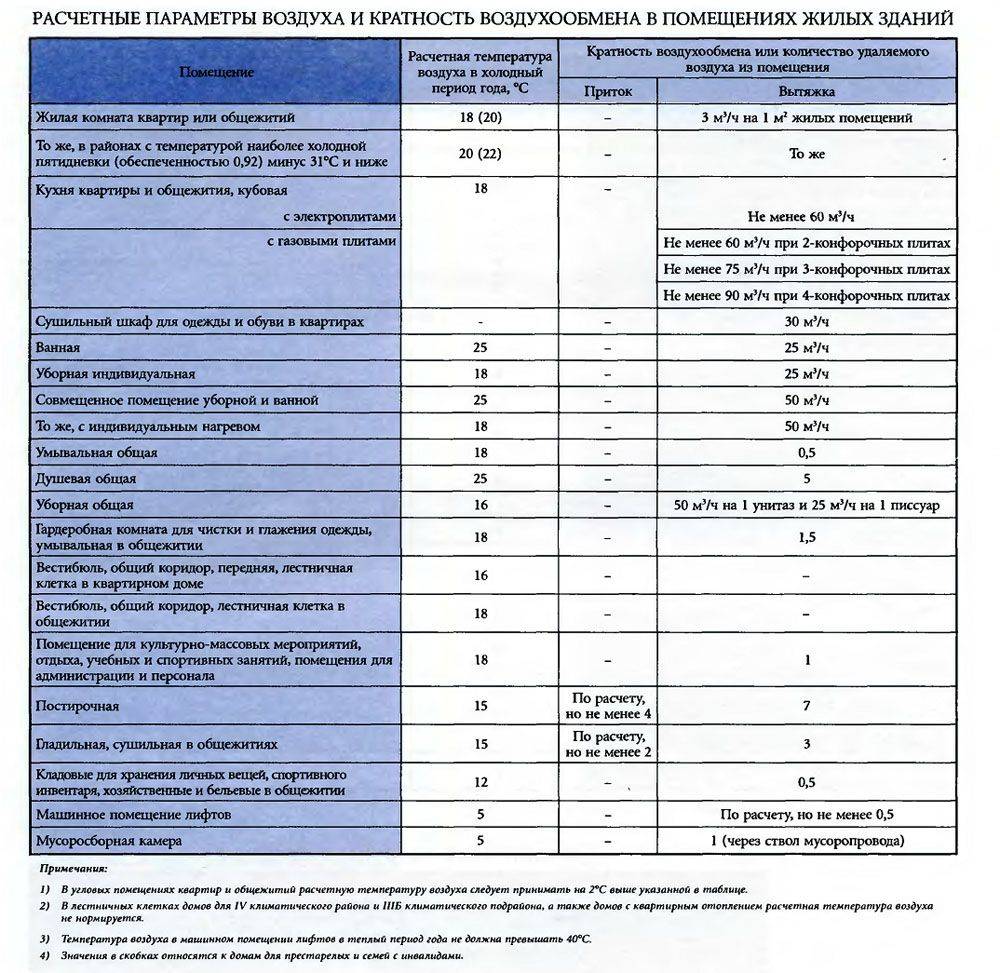

Таблица нормативов для жилых помещений

При расчете воздухообмена следует учитывать работу механической вытяжки на кухне

Кроме того, с особым вниманием следует отнестись к расчетам для ванной, туалета и помещений, не имеющих окон, таких, как подвал, гардеробная и котельная

Для упрощения расчетов вы можете использовать специальные калькуляторы и программы. Одна из самых популярных программ — Vent-Calc v2.0. Как работать в ней в нескольких роликах подробной видеоинструкции:

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Местное вентилирование помещений

Местная вытяжка ликвидирует отработанный воздух в местах, где происходит его загрязнение. В комплект производственных вытяжек входят вентиляторы вытяжные, трубопроводы, вентиляционные решетки.

Местную вентиляцию, предназначенную для удаления от оборудования веществ, относящихся к 1 и 2 классам опасности, устраивают так, чтобы при отключенной вентиляционной системе запуск оборудования становился невозможным.

В некоторых случаях предусматривают резервные вентиляторы и снабжают местные отсосы автоматикой. Делят такую вентиляцию на 2 вида — приточную и вытяжную. Приточный вид вентилирования выполняют в виде тепловых завес, воздушных душей.

Тепловые завесы из воздуха

Проемы, которые остаются открытыми длительное время (более 40 м за смену) или открываются довольно часто (более 5 раз), способствуют переохлаждению людей, находящихся в помещении. К негативным последствиям приводит и работа сушильных установок, выделяющих загрязнения.

В этих случаях устраивают воздушные завесы. Они выступают в качестве барьера на пути холодного или очень перегретого воздуха.

Воздушные и воздушно-тепловые ширмы проектируют так, чтобы в холодное время при открытии проемов температура в цехах не опускалась ниже отметки:

  • 14°С — во время выполнения работы, не требующей больших физических усилий;
  • 12°С — когда работа классифицируется, как средней тяжести;
  • 8°С — при выполнении тяжелой работы.

Если рабочие места находятся недалеко от ворот и технологических проемов устанавливают экраны или перегородки. Воздушно-тепловая завеса возле дверей, выходящих наружу, должна состоять из воздуха с максимальной температурой 50°С, а у ворот — не более 70°С.

Местная вытяжка с использованием специальных отсосов

Местная система вытяжки при помощи специальных отсосов сначала захватывает, а затем отводит вредные для здоровья примеси в виде газов, дыма и пыли.

Это своеобразный воздушный душ, задача которого заключается в нагнетании свежего воздуха на фиксированном месте и понижении температуры в зоне притока. Применяют его на производстве, где на работников воздействуют высокие температуры и лучистая энергия интенсивностью более 300 ккал/м²в час, излучаемая нагревательными и плавильными печами.

Бывают такие установки как стационарными, так и передвижными. Они должны обеспечивать скорость обдува от 1 до 3,5 м/с.

Применение воздушного душа — один из способов установления теплового баланса между человеком и средой, в которой он вынужден находиться

Существует и такое понятие, как воздушный оазис, являющий собой то же самое устройство, включенное в систему местной вентиляции. Оно создает в определенной части производственного помещения микроклимат с заданными параметрами.

Очищенный воздух, подаваемый в заданную отчужденную зону, обычно подвергается специальной тепловлажностной обработке.

Воздушный оазис создает улучшенные условия на рабочем месте и нейтрализует воздействие вредных веществ. Часто это отдельные кабины, но когда их установка невозможна, на рабочие места направляют струю воздуха

Если местное отсасывающее устройство приблизить непосредственно к месту выделения веществ, загрязняющих пространство, удастся удалить воздух, содержащий более высокий их процент, чем при вентиляции общеобменного типа. Местная вентиляция позволяет значительно снизить воздухообмен.

Вентиляция малярного цеха

Монтаж вентиляции цеха приточно-вытяжного типа производится как в локальном порядке, так и общем. Расчет вытяжной вентиляции цеха производится исходя из особенностей лакокрасочного производства. Местные вытяжки с центробежным вентилятором устанавливаются над лакокрасочными ваннами, в отсеках пульверизационной окраски и т.д.

В помещениях высотой от 5 м над локальной устанавливается механическая вытяжка, удаляющая токсичные пары, которые не захватила нижняя вытягивающая система.

Приточный воздухопоток равномерно подается сверху, зимой подогревается. Проектирование вентиляции цеха определяет процент притока до 80 % от вытягиваемого вредного потока, что создает разреженное давление.

Требования к вентиляционному оборудованию

Предположим, что все нормы и параметры соответствуют требуемым. Но при этом над вашей кроватью висит огромный блок кондиционера, а для прочистки системы необходимо вызвать целую бригаду с оборудованием, которое едва влезает в квартиру.

Согласитесь, при таком раскладе сто раз подумаешь, так ли важен чистый воздух или можно обойтись форточками.

Форточка является самым популярным методом естественного проветривания помещений. Однако далеко не во всех помещениях они имеются, да и не в любую погоду актуальны. Для холодного сезона, в отдельных случаях, больше подходит приточная канальная система вентиляции с подогревом

Некоторые жильцы многоквартирных домов часто жалуются на массивную вентиляционную систему, проходящую через всю комнату и конечно, это неправильно, и подлежит исправлению в случае наличия технической возможности.

Поэтому существуют еще и архитектурные, внешние, а также эксплуатационные требования.

Например:

  1. Так, в некоторых случаях категорически запрещено на фасадной части устанавливать блоки кондиционеров.
  2. Оборудование не должно занимать слишком много места, все должно быть увязано по минимуму.
  3. Малая инерционность системы.
  4. Монтаж, сборка — максимально упрощенные.
  5. Эксплуатация — приборы должны обеспечивать легкость управления и максимально редкое обслуживание с ремонтом и заменой оборудования.
  6. Для пожаробезопасности необходимо предусматривать дополнительную защиту в виде огнеупорных клапанов.
  7. Для защиты от вибраций и шума устанавливается дополнительная защита.
  8. Взаимная установка 2 кондиционеров, чтобы в случае отказа 1, второй смог обеспечить минимум 50% воздухообмена.
  9. Кроме того, системы вентиляции и кондиционирования должны соответствовать экономическим возможностям как по самому оборудования, так и по затратам на их обслуживание/эксплуатацию.

Система вентиляции может быть естественной, принудительной или смешанной. Если естественный воздухообмен не обеспечивает должные нормы, его разрабатывают с механическим побуждением.

Приточная система — конструкция или вид вентиляционного воздухообмена, благодаря которому происходит приток свежего воздуха. Вытяжная система — конструкция, через которую выходит отработанный воздух

Благодаря точным расчетам можно уже на стадии проектирования узнать, какая схема вам необходима для конкретного помещения. Кроме того, это регламентируется отдельными нормативными актами.

Выбор схемы вентилирования и кондиционирования зависит от:

  • вида и назначения здания/помещения;
  • количества этажей в строении;
  • наличия возможности выделения вредных веществ;
  • пожароопасности.

Кратность воздухообмена устанавливают СП и ВСН, а также он определяется расчетами.

Чаще всего для большинства видов зданий естественная вентиляция без использования механического побуждения удовлетворяет всем нормативным требованиям.

Однако если она не справляется, нет возможности установить проветривание или самая холодная пятидневка региона одаривает морозами ниже −40 градусов, предусматриваются искусственные методы.

Вентиляционная система обычно разрабатывается еще до строительства здания с учетом его назначения. Однако если здание носит универсальный характер использования, как например, аренда под разные офисы, торговые площади, приходится подстраивать систему под конкретный случай

Фактически, вентиляция необходима для обеспечения комфортного микроклимата. Что уж говорить про здания, где проживают и работают люди, нуждающиеся в чистом воздухе.

Документально по качеству воздухообмена разделяют следующие виды зданий:

  • жилые и общежития с помещениями различного назначения;
  • административные, научно-исследовательские;
  • образовательные, в том числе школьные, дошкольные, интернаты с проживанием;
  • лечебного направления;
  • бытового обслуживания;
  • розничной торговли;
  • различные культурно-зрелищные помещения – цирк, кинотеатр, театр, клуб.

Для каждого есть свои нормативные таблицы с подробным указанием того, какой воздухообмен должна обеспечивать качественная вентиляция.

Но для начала разберемся с нормативными актами.

Механическая вентиляция

Данная система вентиляции и кондиционирования пользуется оборудованием, дающим возможность перемещать воздушные массы на большие расстояния. Этот вид может создавать приток воздуха, направленный в конкретные зоны, а также его последующее удаление в нужном количестве. Система работает независимо от любых типов окружающей среды. Когда появляется необходимость, проводится очистка воздуха самыми различными способами. Например, воздух охлаждают, увлажняют и так далее. Такие процессы невозможно выполнить с системами, работающими на принципе естественного возбуждения.

Инженерам очень часто приходится разрабатывать системы кондиционирования, где совмещено сразу несколько видов вентиляционных систем: естественная, механическая.

Для каждого случая определяется оптимальный вид вентиляции. Выбирается самый рациональный, который соответствует технологическим требованиям гигиены и санитарии.

Схема работы бесканальной системы вентиляции.

Кстати, приточная вентиляция спроектирована для нагнетания в помещение свежего воздуха. Если появляется необходимость, воздух проходит особую обработку, со специальным очищением.

Показатель производительности системы напрямую зависит от имеющейся возможности направлять струю воздуха в совмещенные помещения. Иногда монтируют вентиляцию только одного определенного вида. Подача воздуха осуществляется через особые проемы. Аналогичным образом проводится удаление воздуха. Подобную систему, аналогично приточной, можно монтировать на место, где выполняются технологические операции.

А, например, местная вентиляция разработана специально, чтобы направлять свежий воздух прямо на участок работы. Она получила название приточной вентиляции, имеющей индивидуальное назначение. Удаление плохого воздуха выполняется лишь из тех мест, где появились вредные газы. Данная вентиляция получила название «местной, вытяжной».

Существующая классификация систем вентиляции

В наше время существует большое количество типов систем вентиляции, что обуславливается разным предназначением помещений, характером проходимого там технологического процесса, разновидность выделений, которые необходимо удалить из воздушной смеси и тому подобным.

В зависимости от этого выделяют следующие виды систем вентиляции:

  • возникновение давления, что и приводит к перемещению воздушных потоков – с механическим или естественным типом побуждения;
  • в зависимости от предназначения – вытяжные и приточные;
  • по зоне своего действия – общеобменные и местные;
  • зависимо от своих конструктивных особенностей – бесканальные и канальные.

Рассмотрим все вышесказанные виды вентиляции более подробно.

Классификации систем вентиляции по разным признакам

Системы воздухообмена подразделяются на разные виды по нескольким признакам:

Признак классификацииПодвиды
По организации перемещения воздушных потоковМеханическая
Естественная
По функциональному назначениюВытяжная
Приточная
Приточно-вытяжная
По области обслуживанияОбщеобменная
Местная
По конструкцииКанальная
Бесканальная

Вентсистемы включают в себя разнообразное оборудование и могут быть скомбинированы с системами обогрева и шумоподавления. Для воздухообменного процесса используют различные виды вентиляторов, тепловые завесы, фильтры, глушители шума, воздуховоды, обогреватели, решетки разной формы и клапаны.

Рассмотрим перечисленные типы вентсистем подробнее.

Описание системы

Общеобменная приточная вентиляция используется для того, чтобы удалить лишнюю влагу из воздуха, а также уменьшить концентрацию различных вредоносных газов, которые также присутствуют в воздушных массах. Использование общеобменных приточных систем для уменьшения концентрации газов в воздушных массах производиться только в тех случаях, когда вытяжная или местная вентиляция не проявила свою эффективность.

Организация приточных вентиляционных систем производится с использованием приточной установки, в которую включены следующие элементы:

  • калорифер;
  • специальный фильтр;
  • вентилятор;
  • устройство для изоляции звука;
  • автоматика;
  • комплекс отводов воздуха.

Для того чтобы данный вид системы общеобменной вентиляции отлично подходили до того или иного производственного помещения следует учитывать такие моменты:

  • уровень мощности калорифера, рассчитывается с учетом наиболее низкой температуры (за неделю) и растрат свежего воздуха;
  • растраты кубических метров воздушных масс в час;
  • уровень статического внешнего давления (для системы отводов воздушных масс);
  • шумность в здании.

Местная приточная система в помещении

Требования к вентиляции производственных помещений не всегда удовлетворяются общеобменной вентиляцией. И тогда устанавливается местная приточная система.

Виды местной приточной вентиляции:

  • воздушно-тепловые завесы;
  • воздушные души;
  • оазисы;
  • воздушные завесы.

Воздушный душ это поток чистого воздуха, направленный на рабочее место. Цель его — усилить теплоотдачу организма сотрудника и предотвратить перегрев.

Установки душирования могут быть:

  • стационарными;
  • мобильными.

Душирование организуется в горячих цехах, а также при инфракрасном облучении персонала более 350 Вт/кв. метр.

Нормы вентиляции производственных помещений такого типа зависят от тяжести работы, температуры воздуха в цехе и интенсивности ИК-облучения. В среднем температура воздуха в воздушном душе от +18 до +24 градусов. Двигается поток со скоростью от 0,5 до 3,5 метра в секунду. Скорость прямо пропорциональна температуре воздуха и интенсивности облучения. А температура приточного потока обратно пропорциональна этим показателям.

Воздушные оазисы обслуживают целый участок цеха, который отгораживается от остальной площади легкими ширмами. На участке воздух двигается с рассчитанной скоростью и температурой. В оазисе кратность вентиляции промышленного помещения тщательно рассчитывается.

Воздушно-тепловые и воздушные завесы предназначены для предупреждения переохлаждения сотрудников и выхолаживания помещений через открытые двери или проемы.

Существует 2 вида завес:

  • с подогревом приточного воздуха;
  • без подогрева.

Общеобменная вентиляция необходима в тех случаях, когда влага, жар и загрязнения поступают по всему объему цеха и с помощью локальных мер нормы вентиляции производственных помещений соблюсти невозможно. При общеобменной системе вентиляции отработанный воздух в производственном помещении разбавляется чистым до требований санитарно-гигиенического контроля. Это не экономная и не очень эффективная система.

Для предотвращения подсоса грязного воздуха из цеха, вентиляционные камеры и воздуховоды тщательно уплотняются и монтируется вентиляция производственного помещения в наиболее чистых местах.

Согласно нормам санитарно-гигиенического контроля вентиляционных систем производственных помещений, все составляющие содержатся в чистоте и проходят периодические проверки.

Механический воздухообмен

Также воздух в таких системах можно подогревать, охлаждать и очищать. Совмещение механической и естественной систем привело к созданию смешанной вентиляции. Поэтому расчет вентиляции производственных помещений в таком случае необходим для создания эффективной и рабочей очистки воздуха.

Нагнетание воздушных потоков и вытяжка на местах

Приток свежей струи обеспечивается приточной вентиляцией. Если нужно, струя приточного воздуха может предварительно очищаться. Обратная вытяжная вентиляция производственных помещений предназначена для удаления отработанного воздуха. В комплекте вытяжки есть вытяжные вентиляторы и вентиляционные решетки, а также воздуховоды для обустройства вентиляционных каналов.

Вытяжная и приточная системы вентиляции всегда должны работать только вместе, но бывают случаи, когда рекомендовано применение только какой-то одной системы. Производственная приточно вытяжная вентиляция производственных помещений может быть местной или общеобменной. Точный расход воздуха рассчитывается по формуле Lотс = 3600Fwо, где:

  • F − общая площадь проемов, м2.
  • wо − средняя скорость втягивания воздуха, м/с. Скорость wо зависит от токсичности вредных выделений, типа производственной операции, а более точный расчет вытяжной вентиляции производственных помещений проводится путем экспериментов.

Что такое воздушный душ

Местная система приточной вентиляции – это воздушный оазис и воздушный душ. Система воздушного душа нагнетает чистый воздух к рабочему месту и понижает температуру в приточной зоне. Воздушный оазис – зона для подачи холодного воздуха, отчужденная перегородками. К системам местной приточной вентиляции относится воздушная завеса, образующая воздушный заслон или изменяющая направление движения воздуха. В производстве выделение вредных примесей нейтрализуется применением смешанной системы вентиляции.

Местная вытяжная вентиляция устанавливается для предотвращения распространения вредных выделений по производственным помещениям. Но она не решает все проблемы – очистить помещение от вредных примесей на большой площади местная вентиляция не сможет. Для этого есть общеобменные системы вентиляции.

Варианты обмена воздушных потоков

Действующие нормы вентиляции производственных помещений отражены в СНиП 41-01-2003 от 26.06.2003 года. Согласно этим предписаниям общеобменная вентиляция должна обеспечивать обмен воздуха во всем помещении. Правильно установленная общеобменная вентиляция производственных помещений удаляет отработанные массы по всему объему помещения, а приточное оборудование подает чистый воздух обратно.

Приточный обмен воздушных масс

Ассимиляция лишней влаги, тепла и разбавление вредных выделений и примесей – задачи приточной общеобменной вентиляции. Все это позволяет соблюдать санитарно-гигиенические нормативы и стандарты для комфортного нахождения на рабочем участке.

Если в помещении холодно, то приточная общеобменная вентиляция решает и проблемы механического побуждения, очищения и подогрева приточных воздушных масс.

Вытяжка общеобменного типа

Простейший прибор для организации общеобменной вытяжной системы вентиляции – вентилятор с воздухоотводом в окна или в вытяжной канал. При длине воздуховода больше 30-40 м и снижении давления больше 30-40 кг/м2 осевой вентилятор следует заменить на центральный. Общеобменные системы вентиляции производственных помещений часто работают в паре с другими вентиляционными системами (чаще это естественная или механическая вентиляция), так как из-за разнородности вредных примесей и разных условий их образования применение какой-то одной системы малоэффективно.

Воздуховоды при вентилировании помещений

Использование вентиляционных систем предполагает в некоторых случаях для эффективного перемещения воздуха наличие сети воздуховодов, то есть канальные системы. При отсутствии вентиляционных каналов такая система называется бесканальной. Например, вентилятор устанавливается в перекрытии или в стене, при наличии системы естественной вентиляции и т.д. Любая вентиляционная система обладает 4 главными свойствами: функциональность, объем обслуживаемых площадей, способ перемещения воздушных масс и конструктивное исполнение.

Канальные и бесканальные системы

Кроме всех вышеуказанных вариантов, типы систем бывают еще канальными и бесканальными.

Канальные системы характеризуются тем, что обладают разветвленной сетью воздуховодов для циркуляции воздушных потоков.

В свою очередь, бесканальная вентиляция выделяется полным отсутствием воздуховодов. Подобное возможно в случае монтажа вентиляторов в перекрытие или стену, или же в случае наличия естественной системы проветривая помещения.

Бесканальные вентиляции помещений довольно часто используются в крытых зданиях — ангарах или торговых центрах. В одном помещении устанавливается не одно устройство, а несколько, иногда даже несколько десятков — это способствует довольно эффективному распределению чистых воздушных масс и сохранению собственных средств, поскольку нет необходимости устанавливать дорогостоящие воздуховоды.

А также при выборе вентиляционных устройств следует анализировать какими из них лучше пользоваться в жилом помещении, а какие больше подойдут для производственных зданий. Это объясняется тем, что если в жилом помещении установить оборудование, которое предназначено для производств, то оно будет справляться со своей задачей, то это окажется нерентабельно. А если же в производственном здании установить вентиляционное оборудование, предназначенное для функционирования в домашних условиях, то оно просто не будет справляться со своей задачей, а постоянные нагрузки на него ознаменуются кратким эксплуатационным сроком.

Вытяжная вентиляция

Удаляет из помещения загрязнённый воздух. По обслуживанию территории она бывает локальная и общеобменная. В зависимости от конструкции – канальная и бесканальная. Основными частями вытяжки являются вентилятор, воздуховод, фильтры. Канальная конструкция является частью планировки дома.

Её особенность — трубы-воздуховоды, которые прокладываются поверху (над потолком) помещения. Для этого требуется много свободного места, потолки от 3 м и выше. Такая система подходит для больших и просторных заданий. Её можно увидеть в больницах, школах. Бесканальное вентилирование подходит для любого здания, в том числе квартир.

Лучшие приточно-вытяжные вентиляционные системы

Для того чтобы хорошо ориентироваться в ассортименте моделей приточно-вытяжных устройств, можно ознакомится с лучшими из них. Это поможет сделать правильный выбор.

Vakio Base

Приточно-вытяжное устройство с рекуператором. Имеет простую конструкцию, включающую фильтр, вентилятор, воздуховод, теплообменный модуль, вспомогательные элементы. Работает от электросети, потребляет до 20 Вт/ч. Предназначен для циклического проветривания.

Прибор 40 секунд работает на приток воздуха, следующие 40 секунд – на отток. Причем лопасти вентилятора вращаются непрерывно. В нужный момент он разворачивается и меняет направление потока воздуха на обратное. Прибор сконструирован с учетом суровых климатических условий. Может работать при температуре -47°C – +50°C.

Преимущества модели:

  • компактность;
  • небольшой вес;
  • фильтрация воздуха;
  • наличие шумоизоляции;
  • подогрев и охлаждение воздуха.

Mitsubishi Electric VL-100EU5-E Lossnay

Эффективная система контроля за микроклиматом. Оборудована теплообменником, что позволяет обеспечить энергосбережение. Имеет встроенный фильтр высокой очистки, оснащенный дополнительной защитной сеткой. Чистить фильтр можно с помощью пылесоса или промывания водой.

  • прибор нагнетает в теплообменник воздух из комнаты;
  • давление внутри квартиры понижается, что провоцирует поступление воздуха с улицы;
  • в рекуператоре происходит обмен тепла;
  • свежий подогретый воздух выводится в квартиру.

Преимущества модели:

  • универсальность (может устанавливаться на вертикальные и горизонтальные поверхности);
  • надежность элементов конструкции;
  • стильный дизайн;
  • высокая производительность.

Прана 340s

Приточно-вытяжная моноблочная система с теплообменным модулем. Конструкция устройства позволяет одновременно формировать два встречных потока воздуха в одном цилиндре. Имеет две модификации:

  • «АВ» – для установки в любом месте на стене;
  • «ВВ» – для размещения между верхним перекрытием и подвесным потолком.

Преимущества модели:

  • прямоточное удаление воздуха, обеспечивающее высокую эффективность работы;
  • медный рекуператор;
  • простой монтаж;
  • циклонная очистка приточного воздуха.

Основные сегменты воздухообмена промышленных зданий

Организация вентиляционного комплекса является рядом последовательных подготовительных и монтажных мер, призванных связать в единую сеть множество климатических агрегатов:

  1. Воздуховодные трубы;
  2. Воздушные нагнетатели;
  3. Калориферы;
  4. Фильтрационное оборудование;
  5. Кондиционеры;
  6. Приборы для увлажнения воздуха;
  7. Заслонки.

Только грамотно спроектированная и правильно скомпилированная система способна эффективно функционировать даже без участия человека.

Воздуховодные трубы

Важнейшим сегментом системы вентилирования промышленных зданий являются воздуховоды. Они представляют собой специальные трубы, по которым под воздействием нагнетательного оборудования, проходит воздушный поток. Воздуховоды соединяются в единую сеть при помощи фасонных компонентов. Продуктивность всего воздуховодного комплекса зависит от рационального подбора элементов, а также добросовестности его монтажа.

Основное различие воздуховодных труб – сечение:

  1. Круглое;
  2. Прямоугольное.

Воздуховодный канал

Обе разновидности воздуховодов широко используются в промышленности и на производстве. Помимо этого, существует классификация таких изделий по диаметру, толщине рабочего листа, а также материалу:

  1. Пластик;
  2. Титановые сплавы;
  3. Алюминий;
  4. Медь;
  5. Оцинкованная сталь;
  6. Фиброасбест;
  7. Текстильные материалы.

Фасонные компоненты

Вентиляторное оборудование

Эффективность воздуховодной сети напрямую зависит от производительности устройств, которые отвечают за перемещение воздушных потоков – вентиляторов. Широкий ассортиментный ряд этих приборов позволяет внедрять их в вентиляционные системы (бытовые или промышленные) любой конфигурации и сложности.

Монтировать нагнетатели можно несколькими способами: непосредственно на стену, внутри воздуховодной трубы (канальные вентиляторы), на специализированных площадках и т.д. Таким образом, по методу исполнения вентиляторы делятся на следующие типы:

  1. Канальные;
  2. Крышные;
  3. Потолочные;
  4. Многозональные.

Промышленный вентилятор

Конструктивные различия воздушных нагнетателей:

  1. Осевые;
  2. Диаметральные;
  3. Центробежные;
  4. Безлопастные.

Вентиляционные системы промышленных зданий могут задействовать различные виды воздушных нагнетателей.

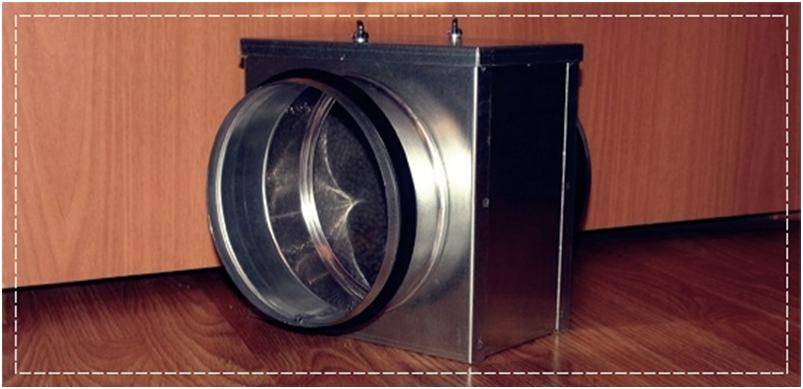

Промышленный фильтр

Фильтрационные устройства

Как мы уже обозначили выше, вентиляция промышленных зданий нуждается не только в реализации приточно-вытяжной воздухообменной схемы. Обработка приточных потоков чрезвычайно важна, в особенности на различных производствах. Вентиляционные фильтры способны производить глубокую и качественную очистку воздушной массы, поступающей в помещения. Классифицировать фильтрационное оборудование можно по степени очистки воздуха:

  1. Очистители 1-го класса – способны улавливать загрязнения практически всех размеров;
  2. Фильтры 2-го класса – очистка до 1 мкм;
  3. 3-й класс фильтрационных приборов – улавливают до 10 мкм.

Монтаж вентиляции

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
