Как самостоятельно оборудовать скважину для воды

Скважина в подвале дома

Многие домовладельцы считают размещение скважины в подвале дома идеальным вариантом.

Если планируется устройство водозабора внутри частного дома, то пробурить скважину лучше после возведения фундамента Несмотря на то, что глубина скважины позволяет исключить вероятность подмыва фундамента, вблизи него выработку не стоит располагать. Необходимо предусмотреть вероятность аварий Устройство буронабивного свайного фундамента разумно совместить с организацией источника водоснабжения Бурение скважины иглы можно провести в любое время в уже обустроенном помещении. Эта технология не требует обширного свободного пространства

Действительно, если водоносный слой проходит как раз в районе, где расположен или будет построен дом, то этот вариант будет иметь множество достоинств:

• значительное упрощение и удешевление процесса по устройству водопровода из скважины;
• кратчайшая трасса водопровода;
• отсутствие необходимости в утеплении и в сооружении кессона.

При желании в пределах дома, бурить скважину необходимо на строительной площадке ещё до возведения фундамента. Оптимально – отразить в проекте дома наличие водоносной скважины в подвале.

Скважину нельзя располагать под жилыми комнатами, кухней и санузлами, наилучшим местом будет подвальное помещение под закрытой верандой, кладовой, котельной

Недостатки расположения водоносной скважины в подвале:

• требуется достаточное количество места;
• трудности с монтажом насосного оборудования из-за труднодоступности скважины;
• проблемы в процессе промывки с отводом нечистот;
• возможность размыва грунта вокруг водоисточника и угроза просадки фундамента дома.

Между окончанием бурения и началом возведения фундамента должно пройти не менее 1 месяца. Этот срок необходим для выявления и устранения всех проблем, связанных с эксплуатацией скважины.

Учтите, что вокруг скважины должно остаться достаточно места для её обслуживания или ремонта. Минимальный размер площадки для техобслуживания 3х4 метра.

Какие существуют виды скважин

Прежде чем приступить к процессу обустройства скважин, необходимо понять, какого типа скважина нужна именно вам. В зависимости от глубины выделяют 3 типа скважин:

• «абиссинский колодец» имеет глубину в среднем 8-15 м;
• песчаная скважина дает воду из слоя, находящегося на глубине до 40-50 м;
• самая глубокая – артезианская скважина, вода в которую поступает их водоносных слоев, проходящих на глубине 100-220 м.

Для обеспечения водой дачного домика вполне достаточно одного из первых двух типов скважин. Для одного большого или нескольких загородных домов предпочтительнее обустроить артезианскую скважину. Но сделать это самостоятельно не представляется возможным. Поэтому предлагаем вам описание «абиссинского колодца» и скважины на песке. Как выглядит скважина игла своими руками, вы можете прочитать в нашей статье.

Варианты обустройства

В настоящий момент широко распространены следующие 3 способа обустройства скважин – с кессоном, адаптером или оголовком. Выбор в пользу того или иного варианта осуществляется после бурения скважины и изучения пожеланий заказчика.

Использование кессона

Кессон – влагонепроницаемая камера, которая изготавливается из металла или прочного пластика. По виду емкость напоминает обыкновенную бочку. Объем обычно эквивалентен стандартизированному ЖБ-кольцу на 1 м. Изделие заглубляется в землю и используется для решения следующих задач:

• защита от воды и грязи;
• обеспечение нахождения оборудования круглый год при плюсовой температуре;
• предотвращение замерзания;
• обеспечение герметичности;
• круглогодичная скважинная эксплуатация.

Сперва вырывается котлован. Глубина – до 2 м. Затем внизу прорезается отверстие под обсадную трубу. Емкость опускается в яму и размещается по центру скважины. Обсадка обрезается и сваривается с днищем. В конце изделие засыпается грунтом. На поверхности виднеется лишь люк.

Эксплуатация адаптера

Обустройство скважины под воду предполагает выведение водопровода прямо через обсаженную колонну. Трубопровод прокладывается ниже глубины промерзания грунтовых масс. Сам элемент производится в виде трубного соединения безрезьбового типа. Один конец устройства жестко скрепляется с обсадкой, а другой – вкручивается в подведенную к погружному насосу трубу.

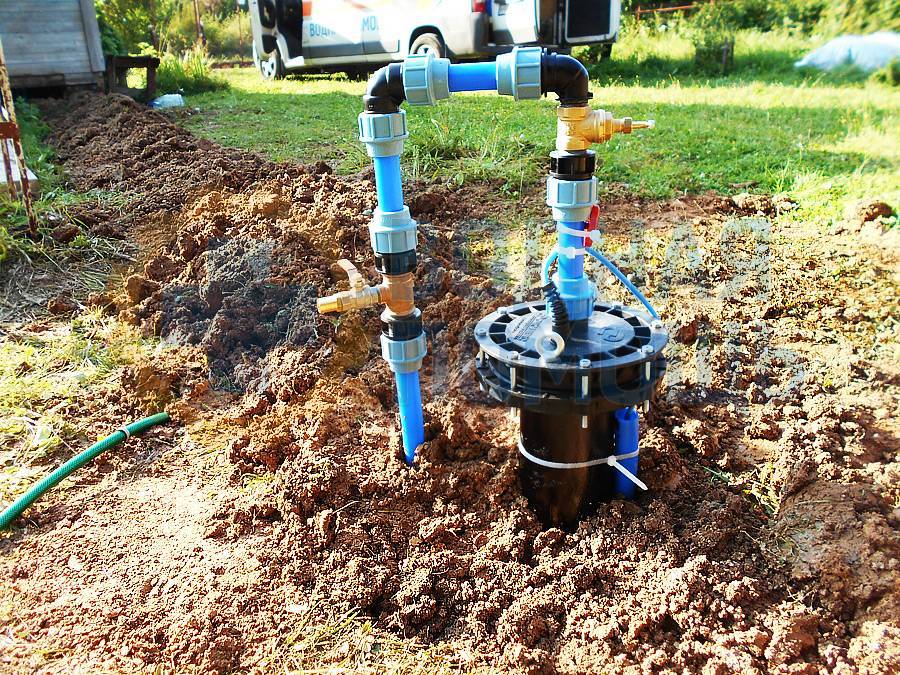

Применение оголовков

Элементы создаются либо из пластика, либо из металла. Приспособления состоят из крышек, соединительных фланцев и сделанных из резины колец. Монтаж не сопровождается сваркой.

Установка начинается с обрезки обсадной трубы. Потом опускается насос и ставится крышка. До ее уровня поднимается фланец и резиновое уплотнение. Крепление выполняется путем затяжки болтов.

Размеры защитного сооружения скважины

Размеры защитного сооружения должны быть такие, чтобы монтажник легко мог произвести свою работу.

Габариты зависят от места установки оборудования. Если оно не располагается над устьем скважины, достаточно 0,8×0,8 м, чтобы человек мог опустить насос. Если в кессоне предполагается монтаж аккумулятора давления или станции, прибавляют не менее 0,5 м спереди и сзади.

Если для устройства защитного сооружения используют железобетонные кольца, минимально допустимый размер — 90 см, при условии, что оборудование будет находиться в доме. Внутри кольца диаметром 150 см размещается оборудование средних размеров, остается место для работы монтажника. Круг диаметром 200 см позволяет поместить внутри бак объемом 200 л.

Подбор места для скважины на дачном участке

Перед тем как сделать скважину для забора воды на даче, надо провести самостоятельные гидрогеологические изыскания. Звучит громко, но заключаются они в элементарном опросе соседей, имеющих собственный источник воды.

Выяснить во время опроса нужно:

• Глубину зеркала воды в существующих точках забора. Узнать указанное обстоятельство можно у владельцев как скважин, так и колодцев.
• Стабильность статического уровня. Не имеет ли он свойство значительно опускаться в засушливый летний период и зимой.
• Геологическую обстановку. Точнее, какие горные породы были вскрыты при копке колодца или бурении? Встречались ли валуны?

Дачные участки, как правило, располагаются в равнинной местности, которой характерно практически горизонтальное залегание геологических элементов. Незначительные отклонения будут только за счет разницы в абсолютных отметках между существующим источником и точкой бурения.

Никаких народных методов поиска признаков воды на участке лучше не использовать. Разговоры о чувствительности муравьев и учете климата вообще смешны, на залегание грунтовой воды они никоим образом не влияют. На климат надо вообще было ориентироваться, когда выбирали участок.

Вот определиться с кратчайшей трассой от источника к дому или к бане очень даже стоит. И обязательно участь возможность установки вышки с удобством проведения всего комплекса работ. Определиться с лучшим временем для бурения поможет следующая статья.

Обустройство системы водозабора

бурение скважины и установка кессона

Процесс бурения скважины на воду – забор грунта при помощи специального бура. Зависимо от типа скважины и ее глубины, бурение можно выполнить самостоятельно, или воспользоваться услугами бурильных установок. Способ бурения (ударный, вращательный) будет зависеть от типа грунта.

❝Место вокруг размещения предполагаемой скважины не должно иметь каких-либо подземных путей и застроек. Для обустройства скважины надо выделить участок площадью – 4*6 м 2 ❞

Для бурения ручным способом используют:

Последовательность бурения скважины:

1. Тренога устанавливается над местом бурения скважины.
2. Для выемки верхних слоев грунта (1-1,5 м) надо использовать штыревой бур.
3. После прохождения верхнего слоя заменить штыревой бур обсадной трубой.
4. Бурение продолжается до достижения водоносного слоя.
5. После обнаружения нужного слоя, внутрь обсадной трубы надо вставить водопроводную оцинкованную трубу с фильтром на конце.

Следующий шаг – обустройства кессона. Это помещение необходимо для защиты от грунтовых вод, промерзания и для обслуживания скважины. В кессоне будут соединяться выход трубы из скважины и водопровод, ведущий к дому.

Можно приобрести готовый корпус кессона, а можно сделать его самостоятельно из бетонных колец или кирпичей.

❝Кессон надо установить так, чтобы его дно и трубопровод были ниже уровня промерзания грунта, а крыша корпуса возвышалась над поверхностью – на 30 см❞

Порядок монтажа кессона:

1. Трубу скважины обкопать на глубину около 2,5-3-х метров. Диаметр ямы должен быть больше размеров кессона в два раза.
2. На дно залить бетонную подушку (толщина 20 см).
3. Установить кессон.
4. Обрезать трубу скважины – она должна выступать внутри кессона на 50 см.

выбор оптимального насоса

Для обеспечения подвода воды к потребителям с необходимым давлением, нужно устанавливать мощное оборудование для подъема воды. Это может быть автоматизированная насосная станция для водоснабжения частного дома или глубинный насос.

Насосная станция включает:

• водяной насос;
• гидроаккумулятор;
• реле давления.

❝Насосная станция подойдет для обслуживания неглубокой скважины (до 10 м), если расстояние от точки водозабора до конечного потребителя не более 10 метров❞

Автономную станцию можно использовать для обустройства водопровода на даче из скважины, а для обеспечения водой коттеджа или частного дома, лучше устанавливать глубинный насос – скважинный погружной роторный насос.

При выборе модели погружного насоса надо учитывать:

• напор насоса – сила давления, приложенная для того, чтобы протолкнуть воду;
• расход (производительность) насоса.

Необходимо определить требуемую мощность погружного насоса для обслуживания конкретной скважины. Рассмотрим на примере частного 2-х этажного дома для семьи из 4-х человек. Суммируем следующие показатели:

• глубина скважины (35 м);
• расстояние от гидроаккумулятора до выходного отверстия скважины в соотношении 1:10 (0,8);
• расстояние от уровня земли до наивысшей водозаборной точки (около 3,5 м – для 2-х этажного дома);
• требуемое давление в высокой точке водозабора (3);
• возможные потери в системе (около 2).

Таким образом: Напор насоса = 35+0,8+2+3+2=44,3 м

Пиковое потребление воды семьей 38 л/мин (2,28 м3/час) определяет производительность насоса.

монтаж глубинного насоса

Опускать насос в скважину надо очень аккуратно, чтоб не повредить оборудование. Для этого можно воспользоваться лебедкой для бурения скважины или тросами.

Последовательность погружения насоса:

1. Обратный клапан подсоединить к насосу.
2. Прикрепить обжимную муфту и соединить с наружным трубопроводом.
3. Через крепежные проушины продеть трос и зафиксировать его металлическими хомутами.
4. Прикрепить к тросу кабель питания и трубу.

Следующий шаг после установки насоса – подведение трубопровода в дом и сборка автоматической системы водоснабжения.

Типы скважин для частного водопровода

Непригодная для питья верховодка вполне подойдет для полива огорода, уборки и подобных нужд. Получить ее проще и дешевле путем устройства скважины-иглы, называемой также абиссинским колодцем. Он представляет собой колонну толстостенных труб ВГП Ø от 25 до 40 мм.

Абиссинский колодец – самый простой в исполнении и дешевый способ получения воды для временного снабжения дачного участка

Первое звено колонны оснащается наконечником и фильтром, устроенным прямо в стенках водо-газопроводной трубы. Абиссинскую скважину не бурят, а забивают в грунт с помощью увесистой бабы, которую присоединяют к тросу, перекинутому через блок.

Это самый дешевый и легкий способ получения воды для временного водоснабжения. Для дачников, нуждающихся исключительно в технической воде и только в летний период.

Скважина игла, иначе абиссинский колодец, является самым простым и дешевым способом устройства источника воды для частного дома Пробить абиссинскую скважину можно за один день. Единственный недостаток — глубина в среднем по 10 — 12 м, что редко позволяет использовать воду в питьевых целях Абиссинский колодец можно устроить в пределах дома, расположив насосное оборудование в подвале или подсобном помещении Скважина игла отлично подходит для добычи воды для полива сада с огородом и ухода за загородным участком

Скважины на песок могут поставлять воду как для технических, так и для питьевых целей. Все зависит от конкретной гидрогеологической обстановки на загородном участке.

Если водонос сверху перекрывает слой водоупорных грунтов, то вода вполне может оказаться питьевого разряда.

Препятствующие проникновению воды грунты водоупора пресекают проникновение бытовых стоков. Если вмещающий воду песок не имеет природной защиты в виде суглинка или твердой супеси, о питьевом назначении вероятнее всего придется забыть.

Стенки скважины укрепляют колонной стальных обсадных труб, соединенных между собой муфтами или сварным швом. В последнее время активно используется полимерная обсадка, востребованная частниками из-за доступной цены и устойчивости к коррозии.

Конструкция скважины на песок предусматривает установку фильтра, исключающего проникновение в ствол гравия и крупной песчаной взвеси.

Устройство скважины на песок обойдется значительно дороже абиссинского колодца, но дешевле бурения выработки в скальных грунтах

Рабочая часть скважинного фильтра должна выступать за пределы водоносного пласта сверху и снизу минимум на 50 см. Т.е. ее длина должна быть равна сумме толщины водоносного пласта и как минимум 1 м запаса.

Диаметр фильтра должен быть на 50 мм меньше диаметра обсадной трубы, чтобы его свободно можно было погрузить и извлечь из ствола для прочистки или ремонта.

Без фильтра и частично без обсадки могут обойтись скважины, ствол которых заглублен в скальный известняк. Это наиболее глубокие водозаборные выработки, извлекающие воду из трещин в коренной породе.

Служат они дольше аналогов, заглубленных в песок. Им не свойственен процесс заиливания, т.к. в толще вмещающих воду грунтов нет глинистой взвеси и мелких песчинок.

Риск бурения артезианской скважины заключается в том, что зону трещиноватости с подземной водой можно не обнаружить

Обсадка артезианских скважин устраивается по телескопическому принципу. Каждый нижележащий ярус конструкции должен быть на 50 мм уже предыдущего.

На глубине свыше 100 м допустимо применение асбестоцементных труб или проходка скважины вовсе без обсадки, если скальные стенки гидротехнического сооружения нет необходимости укреплять.

Если артезианской скважиной пройдено больше 10 м трещиноватой скальной породы, вмещающей подземные воды, то фильтр устанавливается. Его рабочая часть обязана перекрыть всю поставляющую воду толщу.

Схема системы водоснабжения автономного дома с одним фильтром характерна для артезианских скважин, не требующих многоступенчатой очистки воды

Использование скважинного адаптера

Павильон или кессон наилучшим образом обеспечивают защиту источника водоснабжения. Однако оба эти решения отнюдь не дёшевы. Если речь идёт о солидном загородном доме и обширном участке, заметные финансовые затраты по обустройству скважины, несомненно,  оправданы.

Но что делать тому застройщику, который не обладает бесконечным бюджетом, строит небогатый сельский домик или скромную дачу? Для обустройства скважины на даче существует экономное альтернативное решение — скважинный адаптер.

С его помощью водопроводную трубу, идущую из дома, можно ввести непосредственно в обсадную трубу скважины. Никакой кессон не нужен. Правда при необходимости обслуживания, адаптер придётся раскапывать, ведь он находится в грунте. Но необходимость в этом возникает редко.

Скважинный адаптер представляет собой разборный фитинг, состоящий из двух частей: наружной и внутренней. Наружная часть располагается снаружи обсады и служит для соединения с водопроводной трубой, идущей в дом.

К ответной внутренней части подсоединяется труба от насоса. Обе части адаптера, соединяющиеся на обсадной трубе, имеют радиусную форму, повторяющую диаметр ствола. Соединяются элементы через двойное герметичное уплотнение.

Адаптер в обсадной трубе, вставляется в заранее просверленное отверстие. При установке следует тщательно проверить герметичность соединений

Адаптер должен размещаться ниже глубины промерзания грунта и монтаж должен быть произведен с особой тщательностью. Обсадная труба остаётся на поверхности земли, её оставляют невысоко торчащей над уровнем земли. Сверху монтируется крышка, в которую вводят электрокабель для питания погружного насоса.

В сильные морозы холод будет проникать внутрь скважины по обсадной трубе. Поэтому, если зимние температуры опускаются ниже -20 °C, рекомендуем скважину укрыть на зиму еловыми лапками, соломой или утеплить иным способом.

Единственное, но весомое преимущество адаптера перед кессоном — дешевизна. Из недостатков: сложность обслуживания оборудования, слабая защищённость от механических повреждений электрокабеля, менее надёжная подвеска насоса (он держится не на тросе, а на одной лишь водопроводной трубе).

Обустройство с помощью скважинного адаптера. И адаптер и водопроводная труба должны располагаться ниже глубины промерзания грунта

И да, оборудование для водоснабжения может быть установлено только в доме. Смонтировать адаптер можно самостоятельно, но потребуется специальный ключ с длинной насадкой, некоторая техническая сноровка и немало терпения.

В заключение скажем, что «дешёвый и сердитый» скважинный адаптер действительно дёшев. Однако не всегда может быть применён и не обеспечивает того же уровня защиты источника и долговечности, что и кессон.

Разновидности скважин

Перед тем как приступить к обустройству системы водоснабжения частного дома из скважины необходимо ознакомиться с их основными типами.

Чтобы получить жидкость для собственных потребностей и хозяйственных нужд бурение может проводиться на разную глубину.

В первом случае необходимо достать до водоносного слоя из песка крупной фракции. В зависимости от особенностей конкретной местности такой пласт залегает на глубине от 15 до 40 метров.

Второй вариант, скважины «на известняк» бурят на глубину до 200 метров. Для этого используется труба большого диаметра. Такая скважина отличается высокой производительностью, может обеспечить питьевой водой целый посёлок.

Недостатком метода является необходимость в специальном оборудовании и удорожание работ. Для подачи воды потребителям в скважинах «на песок» или «на известняк» используются глубинные насосы.

Существует ещё один вид скважины, который называется абиссинский колодец. В данном случае отверстие в почве до достижения водоносного слоя не бурят, а прокалывают. Для этого в нижней рабочей части трубы предусматривают острый наконечник. Здесь же присутствует перфорированный участок, перекрытый сетчатым фильтром.

Чтобы этот элемент надёжно удерживался на месте во время прокола, диаметр наконечника должен немного превышать сечение трубы. Трубная конструкция выполняет несколько функций – обсадка и транспортирование жидкости к потребителям.

В такой системе автономного водоснабжения применяются поверхностные насосы. Такое оборудование может осуществлять перекачку жидкости при глубине залегания водоносного слоя не более 10 метров, с сечением трубопровода от 1,5 дюйма.

К основанным преимуществам указанного вида скважин следует отнести:

1. Сравнительная простота бурения при отсутствии на участке твёрдых скальных пород.
2. Устройство инженерной коммуникации не только в отдельной конструкции (кессоне) но и в подвальном помещении.
3. Невысокая стоимость насоса.

Несмотря на весомые преимущества у абиссинского колодца есть несколько несущественных недостатков. Это непродолжительный период эксплуатации, небольшая производительность, а также плохое качество воды в местности с плохой экологией.

Смотрите интересное видео, что выбрать — абиссинский колодец или скважину:

Зачем нужен кессон?

Кессон представляет собой пластиковую ёмкость определённых габаритных размеров, такой элемент можно сделать из бетонных колец или кирпича. Конструкция защищает жидкость в верхней части скважины от промерзания в зимнее время года, предотвращает попадание осадков на подкачивающее оборудование и другие элементы и механизмы.

Заводские кессоны изготавливаются не только из пластика, но и из металла. Такие ёмкости полностью герметичны, часто имеют лестницу и крышку. Габариты изделий бывают разнообразными.

Внутреннего объёма должно хватать для установки оборудования и проведения ремонтных работ.

Предназначение накопительной ёмкости, где её разместить

Самым дорогим элементом автономной системы водоснабжения, кроме самой скважины считается подкачивающий насос. Главным механизмом в таком приборе считается электромотор, его постоянные запуски и остановки снижают долговечность оборудования.

Накопительная ёмкость применяется для уменьшения количества срабатываний насоса. Резервуар аккумулирует запас жидкости.

При снижении уровня воды до минимально необходимой отметки автоматика запускает насос. Для этого используется специальный механизм, который приводит в работу датчик давления. Монтаж накопительной ёмкости проводится на уровне оголовка скважины или в отапливаемом чердачном помещении.

В первом варианте подача жидкости к потребителям осуществляется за счёт насосной станции. Это оборудование включается после открывания смесителя, при уменьшении давления воды. В подобной системе всегда стабильное давление, но её работа будет зависеть от электроэнергии.

Во втором случае вода поступает к потребителям самотёком, но её нужно будет закачать на мансарду погружным насосом. Давление зависит от уровня жидкости в резервуаре, обычно оно невысокое.

В видео рассказывается про водоснабжение частного дома с накопительной ёмкостью:

Достоинства и недостатки применения устройства

Скважина без кессонного устройства, оснащенная с использованием адаптера, имеет ряд неоспоримых достоинств.

Среди основных достоинств такого типа обустройства стоит выделить:

• Экономия расходов. Стоимость устройства многократно ниже цены кессонного оборудования. Да и затраты на его установку и подключение минимальны.
• Простота монтажа и обслуживания. Установка приспособления не предполагает сложных в исполнении этапов работ с применением того же сварочного оборудования. Выполнить ее может даже мастер, владеющий лишь базовыми навыками ремонтных работ.
• Универсальность применения. Устройство применяется для врезки водопровода во все типы обсадных труб. Благодаря тому, что звенья устройства плотно примыкают друг к другу, достигается максимальная герметичность конструкции.

Компактные габариты адаптера позволяют его устанавливать на стенки скважины так, что оно становится практически незаметным для посторонних. А это особо актуально при условии, что кражи – не столь уж редкое явление.

Адаптер позволяет полностью скрыть точку подключения гидротехнического сооружения к водопроводу под слоем почвы, не оставив ни малейшего намека на его присутствие

Правда источник, оснащенный адаптером, имеет и ряд недостатков.

К числу таковых стоит отнести:

• Сложность проведения ремонта. Для выполнения ремонтных операций или профилактического осмотра придется сначала откопать место подключения адаптера, что не всегда представляется возможным.
• Ограничения по мощности. Хоть производители и заявляют о способности устройства выдерживать большие перепады давления, но при обустройстве скважины с использованием адаптера все же не стоит выбирать насосные агрегаты с большой производительностью.

В сравнении с обустройством приямка установка адаптера проигрывает в том, что гидроаккумулятор, краны и систему автоматики придется обязательно выносить в отдельно помещение.

Кроме того, при неправильном подсоединении элементов в процессе эксплуатации гидротехнического сооружения довольно проблематично контролировать обратное истечение в ствол выработки грунтовых вод.

Разгерметизация элементов может возникнуть даже, если стыковочные элементы конструкции выполнены из неодинаковых металлов, которые имеют разный износ старения и по-разному реагируют на воздействие температуры и влаги.

Закрепляем насос и фильтры

Следующий обязательный этап – монтаж насоса. Его роль для автономной водопроводной системы крайне важна – прибор непосредственно делает возможным подачу воды из скважины. Выбирая насос, ориентируйтесь на четыре фактора:

• диаметр используемой обсадной трубы;
• глубина скважины;
• напор водоподачи в скважине;
• планируемые затраты воды.

Не используйте насосное оборудование, мощность которого выше уровня производительности скважины, иначе в процессе эксплуатации водопровода вы столкнетесь с таким крайне отрицательным явлением, как «сухой» ход насоса.

Непосредственный монтаж насоса включает в себя такие шаги:

1. На креплениях прибора зафиксируйте защитный трос – он будет уберегать насос от аварийного опускания.
2. Установите на насос обратный клапан – благодаря ему будет блокироваться обратная подача воды.
3. Присоедините к устройству главную водопроводную трубу.
4. Подключите к насосу кабель электропитания. Используя пластиковые хомуты, зафиксируйте последний к водопроводной трубе.
5. Опустите насос в обсадную трубу. При помощи троса закрепите прибор на высоте около 1 м от днища скважины. Зафиксируйте второй конец троса на верхней части скважины.

Обустройство скважины

После обустройства насоса установите фильтры грубой и тонкой очистки. При необходимости можно дополнить их умягчителями или угольными фильтрами. Эти приборы крепятся в трубе, которая будет отвечать за подачу воды от насосного оборудования к гидроаккумулятору.
