Преимущества навесных вентилируемых фасадов

Как правильно рассчитать вентилируемый фасад?

Затраты на обустройство фасада состоят из следующих статей:

  1. Облицовочный материал – оптимальным вариантом является керамогранит. Более дорогой по стоимости будет фасад из металлических кассет и композита. Если бюджет не является проблемой, то можно использовать обшивку из натурального камня. При этом при равных условиях будет дороже та отделка, которая состоит из плиток меньшего размера. Также стоит отметить и вес облицовочного материала – чем он больше, тем дороже крепеж, поскольку могут понадобиться особые скобы или высокопрочный клей.
  2. Металлоконструкции – их стоимость напрямую зависит от используемого материала. Наиболее доступной является оцинкованная сталь, дальше по стоимости следует оцинкованная сталь с окрашиванием, алюминий и нержавейка.
  3. Фасадный утеплитель – на стоимость влияет не только сам материал, но и его толщина, от которой зависят затраты на утеплитель за 1 м.кв., а также стоимость креплений.
  4. Стоимость крепежа – помимо вышеуказанных параметров облицовки и утеплителя стоит учитывать материал самого фасада. Чем прочнее стены, тем меньше стоимость крепежа, поскольку в этом случае используются обычные дюбеля. Чем ниже прочность стен, тем меньше шаг кронштейнов, тем выше затраты.
  5. Стоимость монтажа – в этот раздел входят затраты на работников, а также сборку/разборку лесов, отделку оконных и дверных проемов.

При расчете затрат на обустройство вентфасада следует учитывать сложность геометрии фасада и фактические размеры здания. В целом стоимость 1 м.кв. фасада из керамогранита с учетом стоимости материала и монтажа может начинаться от 3000 рублей, тогда как затраты на монтаж фасада из натурального камня начинаются от 8500 рублей.

Плюсы и минусы

Навесные системы позволяют отказаться от финишной декоративной отделки стен, что существенно снижает размер сметы на строительство или ремонт. Кроме того, использование обрешетки позволяет скрыть неровности и прочие дефекты поверхностей.

Немаловажно, что подобные фасады отличаются универсальностью. Они могут монтироваться на стены из строительных блоков и кирпича, дерева, на стены быстровозводимых каркасных конструкций. Навесные фасады могут монтироваться как на недавно построенное здание, так и на эксплуатируемое строение, которому потребовался ремонт или реконструкция

Навесные фасады могут монтироваться как на недавно построенное здание, так и на эксплуатируемое строение, которому потребовался ремонт или реконструкция.

Материалы для навесной системы могут монтироваться даже при отрицательных температурах, что позволяет говорить о возможности круглогодичного монтажа. Важный момент – фасады на основе ПВХ имеют склонность к расширению и сужению при смене температур, что необходимо учитывать в процессе работы. Например, виниловые сайдинговые панели при монтаже в холодное время года перед установкой следует выдержать не менее суток в комнатных условиях.

Большинство навесных фасадов сегодня – это многослойные «пироги», одним из элементов которых является утеплитель. Более того, в продаже появились модели отделочных панелей, на которые методом горячего прессования нанесен слой утеплителя.

Навесная система позволяет качественно организовать вентилируемые фасады. Их преимущество обусловлено наличием воздушного пространства между стенами и обрешеткой. Его наличие позволяет отводить лишнюю влагу и пары из помещения, предотвращая их проникновение в толщу утеплителя и фасадного материала. При соблюдении технологий монтажа навесные системы отличаются биостойкостью – на их поверхности не образуется плесень, грибки, они не покрываются мхом.

При правильном монтаже и выборе материала с высокими показателями влагонепроницаемости удается создавать морозостойкие фасады. Показатели морозостойкости некоторых моделей превосходят 300 циклов. Такие материалы оптимальны для северных регионов.

Подобные фасадные решения позволяют добиться высоких тепло- и звукоизоляционных показателей, надежно защищают поверхность стен, чем обуславливают их долговечность. Меняя угол наклона или направление материала для отделки, можно достигать оригинальности в оформлении фасада, создавать декоративные архитектурные элементы.

Среди недостатков некоторые отмечают высокую стоимость организации системы навесного фасада. В среднем 1 м2 конструкции обходится в 2000 рублей (с учетом материалов для обрешетки, утеплителя, гидро- и пароизоляционных материалов, наружных панелей). Однако любой монтажник скажет, что подобная конструкция окупится уже через 5-7 лет эксплуатации.

Наличие воздушных карманов повышает риск быстрого распространения огня в случае пожара. Избежать этого можно только путем использования негорючих (или относительно безопасных с точки зрения пожароопасности) материалов, а также обработке антипиренами всех горючих элементов (например, деревянного каркаса). Справедливо замечание специалистов, что относительная новизна системы пока не позволяет добиться достойной ее противопожарной защиты.

Плюсы композитных кассет:

  • Доступная стоимость
  • Быстрый монтаж
  • Простое проектирование под размер
  • Поддаются перфорации

В комплектации:

  • Воссоздание геометрических фигур
  • Изготовление декоров
  • Подшивка потолков (проёмов, откосов, козырьков)
  • Рекламные конструкции и вывески

В отличие от панелей HPL, композитный лист прекрасно поддаётся гибке и фрезеровке материала как на производстве с помощью фрезера промышленного или лазера, так и в кустарных условиях (на объекте с фрезером ручным) Да что лукавить, мы не раз выполняли простые работы по обрамлению и без оборудования, если делать работу ответственно и не спеша, возможно небольшой объем композитных кассет выполнить и с помощью подсобного инструмента.

Минусы композитного материала

  • Является слабогорючим материалом
  • Не однородный материал
  • Требует профессиональной фрезеровки
  • Средняя стоимость по отношению к другим кассетам
  • Стоимость подсистемы крепления
  • Требует проектирования

В целом у данного материала больше плюсов, нежели минусов. Конечно монтировать кассеты из композита нельзя на школах и детских садах, так как это запрещено пожарными экспертными заключениями. Стоит также отметить этот материал в отделке стен и внутри помещения, в рекламных целях и в дизайне.

Виды отделки вентилируемых фасадов

Помещения промышленного назначения, как правило, облицовывают кассетами и панелями из оцинкованного металла

Такой фасад имеет повышенную огнестойкость, что особенно важно для зданий с особыми требованиями к пожарной безопасности. Металлический фасад отличается разнообразием цветовых оттенков

Для отделки офисных, административных зданий и супермаркетов чаще всего используют панели из керамогранита, фиброцемента и композитных панелей из алюминия.

Керамогранит . Современный и благородный отделочный материал, отлично вписывающийся в любую архитектуру, являясь украшением города. Им облицовываются здания премиум-класса, цоколи домов, элитные жилые помещения.

Фиброцементные плиты . Обладают исключительными техническими характеристиками – экологичны, безопасны для человека, не горят, могут использоваться как теплоизоляционный материал. Отличаются простотой монтажа. Если вы приверженец классического штукатурного фасада, то фиброцементные панели, имитирующие штукатурку – хорошая ему альтернатива. Зачастую используют в частном домостроении.

Алюминиевые композитные панели . Идеальны для создания сверхсовременного архитектурного вида, особенно в сочетании с фасадным остеклением. Цветовая палитра очень разнообразна – от однотонных цветов до имитации различных поверхностей (дерево, металл, камень). Можно придать панели выпуклую или вогнутую форму, что не ограничивает архитекторов и проектировщиков в создании оригинального экстерьера.


Понятие о вентилируемом фасаде

Вентилируемый фасад — технология внешней отделки, позволяющая утеплить здание, защитить строительные конструкции от атмосферных воздействий, придать строению презентабельный внешний вид.

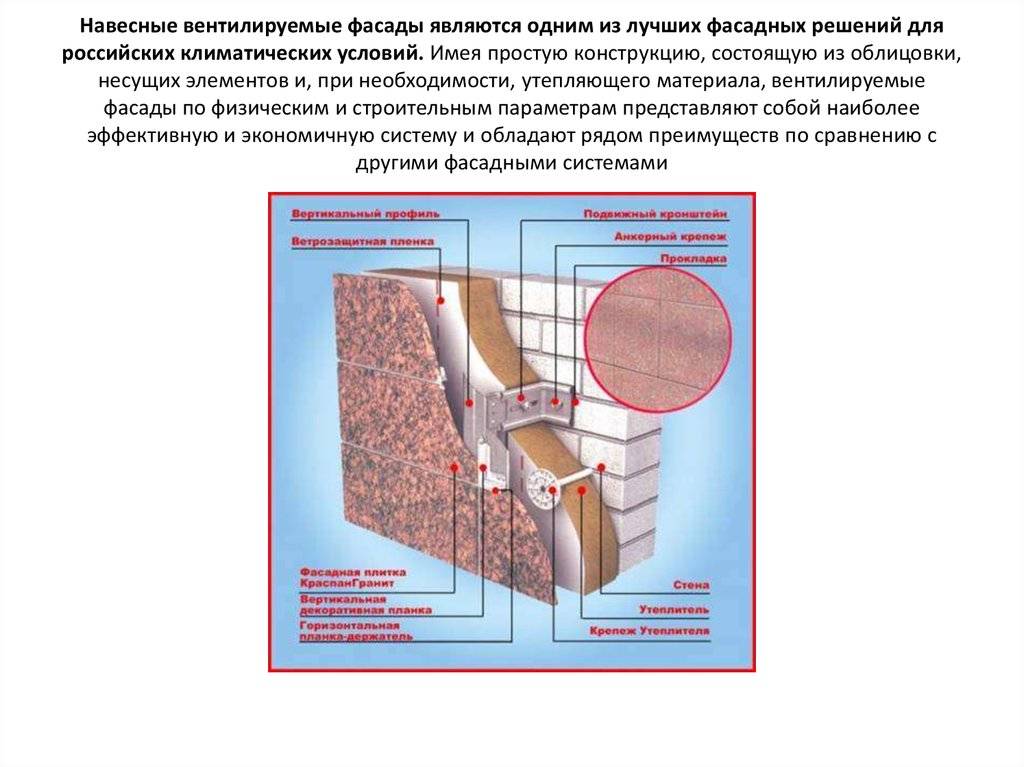

В состав конструкции входят несколько элементов:

  1. Несущее основание — капитальная стена постройки, нуждающаяся в отделке и защите. На основание крепят все составные части.
  2. Слой пароизоляции для предотвращения попадания конденсата в утеплитель.
  3. Подсистема для фасада, обеспечивающая надёжное, правильное крепление и создание вентилируемых зазоров.
  4. Звукотеплоизолятор.
  5. Ветровлагозащита со стороны фасада.
  6. Декоративная отделка.

В сборе конструкция обеспечивает все возложенные на неё задачи.

Тип фасадной подсистемы и материалы для её изготовления выбирают в зависимости от характеристик финишной облицовки

Важно учитывать массу конструктивных элементов и стандартные способы крепления, наличие в продаже заводских метизов

После установки всех слоёв между внешней облицовкой и гидроизоляцией должен остаться вентиляционный зазор. Для этого предусматривают достаточную толщину планок или возможность их установки на кронштейны.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

  • профиль для вентилируемого фасада;
  • мембрана водо и ветрозащитного типа;
  • облицовочный материал;
  • тарельчатые дюбели;
  • перфоратор;
  • средство антисептического типа;
  • теплоизоляционные материалы;
  • кронштейн для вентилируемых фасадов;
  • шуруповерт;
  • дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

  • подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
  • обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
  • обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

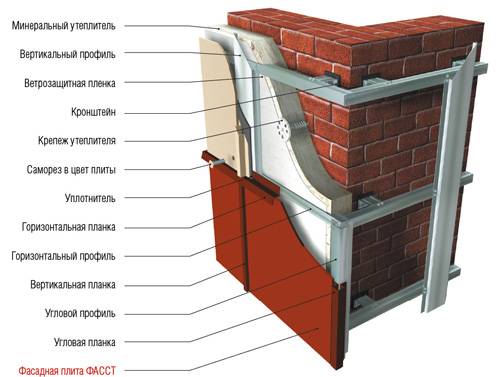

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

  • чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
  • чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
  • размер отверстий следует делать на один см больше дюбеля.

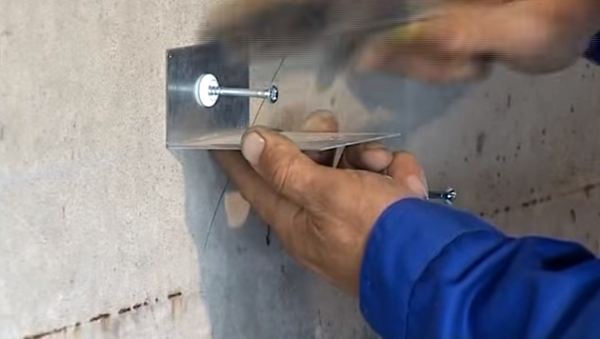

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

  • размер направляющей не выше одного этажа;
  • самый небольшой зазор между направляющими не более 7—9 мм;
  • зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

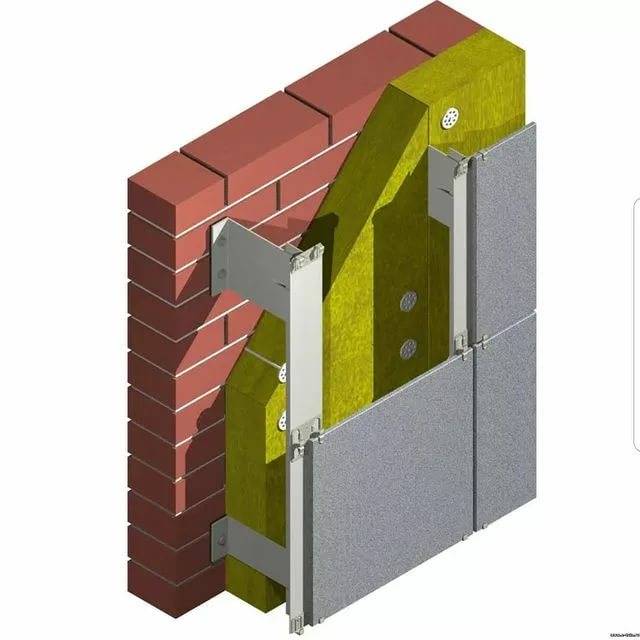

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

  • основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;

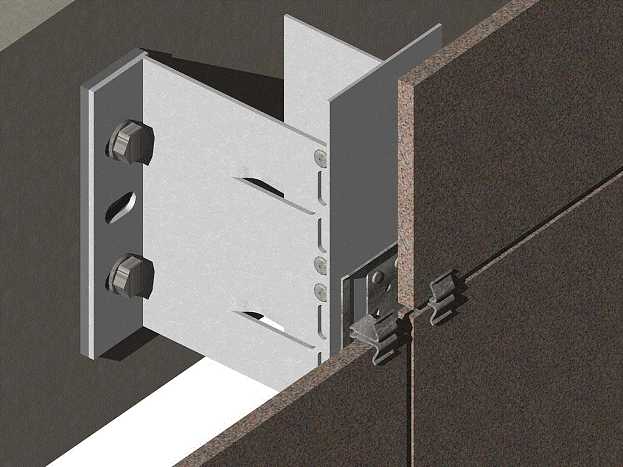

  • основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
  • фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
  • обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Плюсы, минусы

После монтажа вентилируемой фасадной системы, строительная постройка любого назначения получает защиту наружных стен, утеплительного слоя. В результате, фасадные стены, утеплитель остаются сухими, а это главное условие поддержания комфортной влажности в жилых помещениях, сохранения характеристик теплоизоляции в любую погоду. Перечисленные преимущества получают и деревянные дома с защитно-декоративной системой. Приведем и другие плюсы:

  • Строительный материал здания – обычный или клееный брус, доска, оцилиндрованное, окоренное или строганное бревно – не подвергаются влиянию избыточной влажности от осадков, воздействию ультрафиолета, перепадов температуры. Погода почти не влияет на дерево, значительно продлевая эксплуатацию.
  • Вентилируемый фасад может сделать любой мастер с минимальными строительными навыками. Ремонт навесной конструкции с заменой штучных изделий – не проблема.
  • Технология не включает «мокрые» процессы. Поэтому монтаж выполняется в любой сезон.
  • Все элементы защитно-декоративной конструкции находятся снаружи сооружения, не нарушают экологическую чистоту деревянного интерьера, ради которой строилось здание.
  • Дышащее сухое дерево, от которого отводится избыточная влага, меньше страдает от болезнетворных микроорганизмов, не требует дополнительной защитной пропитки химическими препаратами.
  • Ассортимент сырья, вариантов оформления. Финишная отделка может имитировать другие виды облицовки, сохраняя достоинства деревянной конструкции.
  • Внешняя обшивка нивелирует имеющиеся, потенциальные дефекты наружных стен. Конструкция устойчива к постоянным деформационным процессам деревянных стен из-за пересыхания или увлажнения.
  • Теплоизоляция дополнительно выполняет роль шумопоглощающего слоя.

Деревянный фасад: эстетичный, надежный, безопасный Минусов у навесной системы не замечено. Отметим, что монтаж с отклонениями от традиционной технологии превращает некоторые плюсы вентфасада в явные недостатки. Может снижаться пожаростойкость стен, антикоррозионная защита каркаса, нарушается вентиляция, при ветре появляется свист, сокращается срок службы всей конструкции.

Преимущества и недостатки вентилируемых фасадов

Помимо удаления влаги и снижения теплоотдачи за счет циркуляции воздуха использование навесных фасадных систем отличается и другими преимуществами. К ним относятся:

  • улучшение звукоизоляции стен;
  • разнообразие вариантов декора административных и жилых зданий;
  • повышение теплоизоляционных показателей, что способствует снижению затрат на отопление;
  • возможность установки защиты от молний;
  • отсутствие перегрева домов в летний период.

Вентфасад

Навесные фасады позволяют обойтись без выравнивания и других видов подготовки несущих стен, что снижает трудоемкость и стоимость строительных работ. Монтаж вентфасадов проводится независимо от погоды и не занимает много времени. При повреждении не требуется разборка всей облицовочной конструкции: для ее восстановления нужно удалить деформированный элемент. Вентилируемые фасады дома защищают от проникновения холодного воздуха и влаги, улучшают эксплуатационные свойства и способствуют продолжительному сроку службы строительных объектов.

Главным недостатком вентфасадов является необходимость осмотра наружных стен и проведение тщательного обследования их технического состояния. Облицовочные материалы подбирают с учетом максимально допустимой нагрузки, которую способны выдержать несущие конструкции. Среди других недостатков вентилированных фасадов можно выделить:

  • отсутствие нормативов и стандартов, определяющих правила выполнения монтажных работ;
  • необходимость точного соблюдения технологии монтажа;
  • жесткие требования к квалификации при отборе специалистов, которые будут устанавливать системы вентфасадов.

Кроме того, при выборе, монтаже и обслуживании систем следует учитывать требования безопасности.

Преимущества навесных фасадов

Популярность конструкций ВФ обусловлена не только красивым внешним видом, но и целым рядом неоспоримых функциональных плюсов:

  • Универсальная технология. Навесные фасады одинаково успешно используются для внешней облицовки любых типов строений, вне зависимости от их назначения.
  • Скорость монтажа. Для установки вентилируемого фасада не нужно предварительно подготавливать и выравнивать наружные стены здания.
  • Защитные качества. В готовом виде вентилируемый фасад представляет собой дополнительную оболочку, которая защищает здание от различных разрушающих факторов, чем существенно продлевает срок эксплуатации строения и избавляет от необходимости частого ремонта.
  • Разнообразие внешнего вида. Навесные фасады позволяют придавать зданию практически любой экстерьер, начиная со сверхсовременных форм и заканчивая весьма достоверной имитацией старины.Облицовку наружных стен можно выполнить из дерева, стекла, металла, искусственного камня, пластика и прочих материалов.
  • Простота и легкость ремонта. В случае необходимости не представляет трудности демонтировать и заменить поврежденные элементы. Возможность применения в реставрационных работах. Старые, разрушенные и обветшалые фасады могут быть с легкостью отреставрированы при помощи этой технологии.
  • Влаго-, шумо- и теплоизоляционные свойства. Особые качества используемых материалов и структура фасада, напоминающая «слоеный пирог», защищают внутренние помещения здания от перепадов температур, влажности, ветра, шума и неблагоприятных внешних условий. Кроме того, вентилируемый фасад дает возможность существенно экономить на отоплении зимой и охлаждении летом.
  • Долговечность. При соблюдении технологии возведения и правильной эксплуатации вентфасады способны прослужить не меньше 30-50 лет.

Клинкер без затирки

Клинкер без затирки шва, с помощью своего конструктива и несомненно планки которая монтируется с торца клинкера. позволяет выполнить работы по монтажу клинкера механическим креплением (без химического состава)

Технология установки на планку из оцинкованной стали с полимерным покрытием, пришла к нам с методики установки натурального камня. Только если в натуральных породах камня приходится делать пропил торца, чтобы надёжно установить подсистему, то в клинкере эта задача решается за счёт специальной рядной и стартовой планки.

Мы решили выделить ключевые моменты в стоимости подсистемы под клинкер без затирки и пришли к заключению, что стоимость зависит от факторов не только стоимости элементов крепления, но и самого основания фасада.

Предлагаем детально рассмотреть таблицу цен:

Калькулятор стоимости фасада из клинкерной плитки:

№ П/ПНаименование Ед. изм.Количество на 1 кв.м.Стоимость единицы руб.Стоимость 1 кв.м руб.
Несущая система с полимерным покрытием в перекрытия
1КН1ЦП-200 Кронштейн +полимершт2,258,00 руб.127,60 ₽
3Т4 45 Паронитшт2,23,91 руб.8,60 ₽
4ПВ1ЦП-3000 Профиль вертикальный Т-образный  80 Д-3000шт.0,10450,00 руб.45,00 ₽
5ПУ3ЦП-3000 Профиль угловой Г-образный   Д-3000шт.0,03280,00 руб.8,40 ₽
4ПВ5.1 кЦП-3300 Профиль вертик межэтажный С-образный (для керамогранита) 9х60х70х60х9 Д-3300+полимершт.0,58775,50 руб.449,79 ₽
4ПС кЦП Профиль стыковочный (для клинкера) 9х27х66х27х9 L=300+полимершт.1,287,00 руб.104,40 ₽
6ПРК Полка рядная под клинкер, Д=1200 мм, t=1,2mm, нерж. стальп.м.3,16237,93 руб.751,86 ₽
7ПСК Полка стартовая под камень, Д=1200 мм, t=1,2mm, нерж. стальп.м.0,28222,48 руб.62,29 ₽
8ПФК Полка финишная под камень, Д=1200 мм, t=1,2mm, нерж. стальп.м.0,28166,95 руб.46,75 ₽
Расчёт подсистемы клинкера (м2)Итого стоимость подсистемы1 654,69 руб.

Виды подсистем, особенности и варианты крепления

Наиболее полно на рынке строительных материалов представлены три типа подсистем для вентилируемых фасадов:

  • Алюминиевые;
  • Из оцинкованной стали;
  • Из нержавеющей стали.

Рассмотрим подробно особенности этих систем.

Алюминиевые подсистемы

Достоинства:

Минимальный вес элементов конструкции;

Длительный срок службы (до 50 лет);

Специальная технология изготовления увеличивает прочность элементов каркаса, что позволяет использовать для облицовки керамогранит, клинкер и терракотовые панели;

Алюминиевые системы не подвержены коррозии и невосприимчивы к перепадам температур.

Недостатки:

  • По прочности несущие алюминиевые конструкции заметно уступают стальным и композитным аналогам;
  • Увеличение температуры до 300С влечет за собой снижение прочностных характеристик, а при 650С конструкция полностью выходит из строя. Учитывая тот факт, что средняя температура пожара составляет 1000С вероятность обрушения ВФ с алюминиевым каркасом при пожаре весьма высока.

Из отечественных производителей алюминиевых подсистем можно выделить следующие компании:

  • NordFox;
  • Краспан;
  • Металл Профиль.

Средняя стоимость алюминиевой подсистемы отечественного производства составляет 500 – 600 руб./м2.

Подсистемы из оцинкованной стали

Конструкции из оцинковки имеют большую прочность чем алюминиевые аналоги, однако в большей степени подвержены коррозии и воздействию агрессивных сред.

Достоинства:

  • Высокая несущая способность конструкции;
  • Оцинкованные системы могут использоваться с любыми видами облицовочного материала, включая особо тяжелые, такие как натуральный камень, клинкер, керамогранит;
  • Конструкция может сохранять работоспособность 30 лет и более;
  • Стоимость каркаса из оцинковки меньше чем аналогов из алюминия и нержавеющей стали;
  • Каркас из оцинкованной стали отвечает всем требованиям пожарной безопасности.

Недостатки:

Основным недостатком подсистем из оцинкованной стали является их недостаточная сопротивляемость коррозии.

Взвесив все за и против, можно сделать вывод, что каркас из оцинкованной стали является самым бюджетным вариантом для устройства навесного вентилируемого фасада. Несмотря на невысокую стоимость, прочностные характеристики оцинкованных систем позволяют использовать любой облицовочный материал.

Средняя стоимость 1м2 обрешетки составляет 300 руб./м2.

Подсистемы из нержавеющей стали

Такие конструкции отличаются самой высокой стоимостью, однако их эксплуатационные характеристики полностью оправдывают материальные затраты. В некоторых случаях использование оцинковки и алюминия неприемлемо, в частности это касается высотного строительства.

Достоинства:

  • Высокая прочность и жесткость каркаса позволяет использовать любой вид облицовки;
  • Конструкция не восприимчива к воздействию влаги и агрессивных химических соединений;
  • Подсистема из нержавейки соответствует всем требованиям пожарной безопасности;
  • Точность изготовления элементов обеспечивает простоту и надежность сборки;
  • Длительный срок службы, системы из нержавеющих сталей могут работать 60 лет и более.

Недостатки:

Подсистема имеет значительный собственный вес, что ограничивает возможность монтажа конструкции из нержавеющей стали на легких постройках.

Стоимость нержавеющих подсистем существенно выше алюминиевых и оцинкованных аналогов.

Средняя стоимость 1м2 каркаса из нержавеющей стали 2500 руб./м2.

Что представляет собой правильный вентилируемый фасад?

Простота монтажа и широкая функциональность вентфасадов не исключают необходимости тщательного и ответственного подхода к его установке.

Смонтированная по всем правилам и нормам конструкция обеспечит оптимальные свойства и длительный срок безупречной эксплуатации.

В работе с навесными системами необходимо строго придерживаться технического руководства, которым снабжают продукцию опытные производители.

Особое внимание стоит уделить правильности крепления и прочности крепежных деталей, ширине шага системы. Здесь имеют значение точно подобранные материалы, согласование главных параметров конструкции, соответствие реальных данных альбому технических решений

От этого будут зависеть не только технические характеристики сооружения, то и безопасность окружающих.

Преимущества и недостатки

Основные плюсы вентфасадов:

  • устойчивость к негативным факторам
    природной среды;
  • высокая шумо-, гидро- и теплоизоляция;
  • удобная, оперативная установка в любую
    погоду;
  • ремонтопригодность при повреждениях;
  • снижение отопительных затрат;
  • долговечность;
  • разнообразие материалов облицовки,
    расцветок, дизайнерских приемов.

Из минусов стоит отметить
снижение пожаробезопасности при несоответствии технологии установки. Это
возникает при несовершенстве стен, нарушении антикоррозийной защиты,
экологичности отделки. Но при профессиональном подходе такие риски исключаются.

Данные системы – инновационное
конструктивное решение для большинства строительных фирм. Они просты в уходе, а
появляющиеся дефекты легко удаляются путем замены плит.

Руководство по монтажу вентилируемого фасада

Первый шаг. Соберите обрешетку. Бруски крепите к стене вертикально, с шагом на пару сантиметров меньше ширины плит утеплителя. Удобнее сначала закрепить крайние рейки, натянуть между ними бечевку и, ориентируясь по веревке, зафиксировать промежуточные элементы на одном уровне.


Металлический каркас обрешетки

Второй шаг. Уложите утеплитель враспорку между рейками обрешетки.

Третий шаг. Укройте утеплитель пароизоляционной мембраной. Полосы пароизоляции укладывайте горизонтально с нахлестом порядка 10 см.

Четвертый шаг. Набейте поверх реек обрешетки перпендикулярные бруски контрообрешетки. Этим вы создадите требуемый вентиляционный зазор.

Пятый шаг. Прикрепите к готовой обрешетке сайдинг. Облицовка изготавливается из поливинилхлорида. Этот материал меняет свой размер при изменении температуры, поэтому жесткое крепление планок недопустимо. Между панелями необходимо оставлять небольшой зазор (3-5 мм). Крепежные элементы забивайте (вкручивайте) не доходя до конца примерно на 2 мм. Крепежи нужно размещать строго по центру предназначенных для них отверстий.


Виниловый сайдинг


Инструкция по монтажу


Правильный способ монтажа

Виды

Нельзя описать монтаж фасадных систем от «А» до «Я» в одной статье. Потому что облицовочные материалы крепятся совершенно разными способами, и подразумевают в каждом случае уникальное количество и набор элементов системы.

Пример № 1.

КерамогранитКомпозит
Применяется Т- образный профильПрименяется либо Т, либо Y, либо H – образный профиль.
Шаг профиля всегда 600 ммШаг профиля подстраивается под размер кассеты, например, он может быть 800 мм
Крепится кляммеромКрепится с помощью икли и салазки

Кроме разницы, обусловленной различными облицовочными материалами, бывает, различия вызывает разный вынос облицовки от стены.

Пример № 2.

Фасад с утеплением  50 ммФасад с утеплением 200 ммФасад с выносом системы на 500 ммФасад без утепления
Применяются кронштейны длиной 90 – 100 ммПрименяются более дорогостоящие кронштейны длиной 240 ммПрименяются кронштейны максимального вылета 240 мм + удлинители + фасад усиливается укосинами из Т-профиля + возможно, установка металлокаркаса, на который уже будет установлена системаПрименяются самые недорогие кронштейны минимального выноса, как правило либо 40, либо 60 мм

Дальше – больше, не расслабляемся, господа  . Предположим, что на одном здании мы можем крепиться к стене, а на втором – нет. Например, на втором здании заполнением стены выступает «парикам», да просят нас производители столь чудесного материала.

Парикам – это такой крупноформатный кирпич с полыми отверстиями внутри его. В такой материал крепить вентилируемый фасад нельзя. Только на химический анкер. Но химией придется залить все эти, заботливо оставленные, полости. Дорого, в общем.

Что делать, если мы не можем крепить вентфасад к стене – крепить его к межэтажным монолитным перекрытиям. Да, это дороже.

Пример № 3.

Обычная система с креплением к стенеМежэтажная система крепления
Обычный вид стандартного профиляМощный профиль, часто замкнутого сечения (квадратный), дорогой
Обычный кронштейн – уголокМощный тяжелый кронштейн П- образного вида, дорогой

Но и на этом не заканчиваются наши мытарства в вопросе монтажа фасадной системы. А теперь вся соль. Есть системы оцинкованные, алюминиевые и нержавеющие. Как вы думаете, есть различия у них в монтаже?

Пример № 4.

Оцинкованная системаАлюминиевая системаНержавеющая система
Часто оцинкованная система является вертикально горизонтальной. И поэтому собирается на фасаде некая «клетка» из профилейСистема всегда вертикальная. Шаг системы может быть совершенно разныйСистема почти всегда вертикальная, шаг системы может быть разный

Именно эти различия продиктовали необходимость разнести монтаж фасадных систем по разным статьям. В каждой статье вы найдете подробную информацию, как делать вентилируемый фасад конкретного вида системы или облицовки:

  1. Монтаж кассетных фасадов.
  2. Монтаж керамогранита на кляммерах.
  3. Монтаж листов фиброцемента на заклепку.
  4. Монтаж клинкерного кирпича на планку.
  5. Монтаж терракотовых панелей.
  6. Монтаж натурального камня скрытым способом.

Фасады из натурального камня

Главная ценность фасадов из натурального камня в уникальности и эксклюзивности материала. Из-за высокой цены натуральный камень используют обычно для облицовки фасадов особняков и правительственных учреждений. Однако его целесообразно использовать и для других зданий, поскольку красота и прочная структура натуральных камней практически вечны. Натуральные камни также отличаются прочностью, износоустойчивостью, экологичностью, они устойчивы к атмосферным воздействиям, к влаге.

Единственный существенный минус (помимо высокой стоимости) – вес конструкции. В некоторых случаях для облицовки фасада натуральным камнем требуется усилить фундамент здания и приобрести каркас повышенной прочности.

Подробнее в статье “Отделка фасада дома натуральным камнем”.

Рекомендации профессиональных строителей

Чтобы работа прошла максимально легко, а готовый вентилируемый фасад в течение длительного времени сохранял свои изначальные характеристики, придерживайтесь нескольких простых рекомендаций профессиональных строителей.


Вентилируемый фасад

  1. Прежде всего, при монтаже конструкции нужно ориентироваться на индивидуальный проект, разработанный конкретно для вашего дома. Проект позволит грамотно спланировать фронт работ и рассчитать нужное количество материалов.
  2. При выборе крепежа обязательно проверяйте качество дюбелей. Учитывайте параметры обрешетки, теплоизоляции и облицовки.
  3. Вентилируемый фасад нельзя сооружать на стенах, выложенных из пустотелого кирпича, пенобетонов и прочих материалов с плотностью не превышающей 600 кг/м2.
  4. Теплоизоляционные материалы обязательно сопровождаются инструкцией производителя, в которой детально описывается порядок крепления материала. Следуйте рекомендациям. К примеру, обязательным правилом для всех теплоизоляционных материалов является некоторое смещение вертикальных швов.
  5. Утеплитель и финишный материал нужно крепить строго по уровню. Даже 5-миллиметровая погрешность для 10-метрового фасада является недопустимым отклонением.
  6. Отверстия для дюбелей подготавливаются исключительно с помощью дрели. Использовать для реализации этих задач перфоратор запрещается.
  7. Конструкция вентилируемого фасада требует обязательного наличия контробрешетки. Благодаря этому элементу будет создаваться зазор, необходимый для вентилирования пространства.

    Вентилируемый фасад из керамических элементов

Таким образом, в самостоятельном обустройстве вентилируемого фасада нет ничего сверхсложного. Достаточно разобраться в основах работы, выбрать наиболее подходящие материалы и выполнить все запланированные мероприятия в соответствии с инструкцией. Не забывайте полученные рекомендации, и вентилируемый фасад вашего дома будет служить максимально продолжительное время, сохраняя свои изначальные эксплуатационные характеристики.

Удачной работы!

Вывод плоскости горизонтальной обрешетки

Шаг 1. С помощью рулетки и карандаша на стену наносят разметку, соответствующую ранее составленной схеме подсистемы.

Выполнение разметки

Используйте гидроуровень для точности разметки

Шаг 2. В верхней точке угла стены устанавливают отвес.

Шаг 3. Вдоль линии нитки отвеса в точках разметки высверливают отверстия для крепления кронштейнов.

Сверление отверстия под установку кронштейна

Шаг 4. Вбивают в отверстия анкеры и крепят угловые полочки кронштейнов, предварительно установив между ними и стеной паронитовые прокладки.

Монтаж кронштейна

В дюбель забивают анкер

Кронштейны на стене

Шаг 5. С помощью винтов к угловым полочкам кронштейнов присоединяют прямые элементы так, чтобы они могли свободно двигаться по всей длине находящихся в них прорезей.

Крепление уголка

Шаг 6. Постепенно передвигают отвес, устанавливая его над линиями разметки, и выполняют аналогичную задачу: устанавливают кронштейны.

Шаг 7. Осуществляют монтаж несущих профилей, которые крепят к кронштейнам с помощью саморезов и шуруповерта. Профиль устанавливают горизонтально. Конструкция кронштейнов позволяет выравнивание обрешетки в горизонтальной плоскости на расстояние до 30 мм. Правильность установки профилей регулярно проверяют с помощью отвеса. Все опоры этого уровня обрешетки должны быть расположены по горизонтальным стыкам металлокассет.

Общая схема монтажа каркаса для фасада

Если для создания ровной плоскости под панели недостаточно хода кронштейнов, устанавливают аналогичные элементы, но с большей длиной полочек.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
