Очистные сооружения для частного дома и дачи своими руками: проектирование и этапы монтажа

Особенности дачной канализации

Индивидуальную систему канализации можно оборудовать лишь при условии наличия центрального водоснабжения. В отсутствие такового лучше вырыть выгребную яму и поставить дачный туалет.

Выгребная яма

Если участок подключен к водопроводу, то в доме можно обустроить все удобства – раковину, душ и туалет. Сточные воды от этих приборов нужно выводить за пределы дома. С этой целью можно поставить накопитель, который периодически будет очищаться ассенизаторской машиной, или септик – специальный очистной прибор, обеспечивающий повторное использование стоков. Более того, к основной канализации можно подключить ливневую, которая будет скапливать и выводить за границы участка атмосферные осадки и воду, образующуюся при таянии снега.

Септик на даче

Выходит, канализация на даче своими руками должна включать в себя:

сантехническое оборудование;
внутреннюю канализацию, которая объединяет стоки со всех приборов;
внешнюю канализацию для отвода стоков;
очистное устройство.

Правила устройства наружной канализации

В основе всех правил лежат требования строительных (СНиП 02.04.03-85 «Канализация. Наружные сети и сооружения») и экологических нормативов, гарантирующих получение безопасной и надежной наружной канализационной системы.

Выход из здания дома и залегание наружного трубопровода должны быть ниже того уровня, на который может промерзнуть грунт, на 30-50 см, так как даже дополнительное утепление не гарантирует, что трубы не будут повреждены в результате промерзания.
Местоположение на участке резервуаров автономной канализации строго нормируется от расположения жилого дома, источников питьевой воды и соседнего участка и от типа системы очистки. От дома минимальное расстояние до очистных систем должно быть следующим:

для выгребной ямы – 15 м;
для переливного колодца – 12 м;
для септика – 5 м;
для станции биоочистки – 3 м.

Расположение автономной канализации

От скважины или питьевого колодца сливной колодец должен быть удален минимум на 20 м, а от центрального водопровода – на 10 м.

Кроме того, для систем биологической очистки важно, чтобы расстояние от дома до них не было слишком большим во избежание остывания стоков. Ведь холодная вода может негативно сказаться на работоспособности активного ила

Труба, ведущая от дома к резервуару должна проходить также под наклоном, величина которого рассчитывается по тому же принципу, что и для внутренней разводки. Однако на практике прибавляют еще 20-25 %. Кроме того, труба по возможности не должна иметь изгибов и поворотов.
Особое значение придают прочности материала, из которого изготовлены наружные трубы, так как они должны выдержать давление грунта. Оптимальным вариантом является гофрированная пластиковая металлизированная труба. При этом ее внутренняя поверхность должна быть гладкой, чтобы избежать зарастания труб взвесями.

На этапе планирования наружной системы водоотведения необходимо также рассчитать, на какой глубине труба, выводящая стоки из дома, будет входить в резервуар автономной канализации.

Для этого применяют формулу h₂=h₁+l*k+g, где:

h₁ – глубина точки входа в колодец;
h₂ – глубина залегания места вывода трубы из дома;
l – расстояние между домом и накопителем;
k – коэффициент, показывающий уклон трубы;
d – разница между уровнем входа и выхода трубы с учетом степени наклона участка.

Это общепринятые правила для разных видов автономной канализации. На сегодняшний день существует огромное разнообразие конструкции для местной очистки бытовых стоков, перед установкой которых разрабатывается отдельный проект.

Схема канализационной сети

Таким образом, весь процесс проектирования канализации частного дома включает в себя:

определение количества, местоположения сантехнического оборудования;
выбор места для проведения центрального стояка и выхода внутридомовой канализации;
определение способа эвакуации сточных вод: центральная система водоотведения или придомовая линёвка;
выбор места установки и типа автономной канализации, если таковая требуется;
разработки схемы всей внутридомовой разводки с указанием размеров, угла наклона труб, либо места установки циркуляционного насоса, вида и области соединений труб и оборудования;
указание в схеме места расположения стояка и выхода фановой трубы;
составление схемы внешней канализации с указанием угла наклона отводящей трубы, глубины ее залегания и стыка с центральной или придомовой канализационной системой;
указание в проекте места установки и типа автономной системы сбора и очистки сточных вод.

Видео — Прокладка канализационных труб

Фановая труба

Угол уклона труб канализации

Схема канализационной сети

Расположение автономной канализации

Прокладка канализации в частном доме

Вариант проектирования канлизации в частном доме

Пример гидрозатвора

Проект канализации

Проект канализации в частном доме

Принцип работы септика

Давайте вначале поймем, что такое септик и как он работает, а также рассмотрим его виды. Септик – это канализационное сооружение, обеспечивающее предельно возможную очистку сточных вод. Очистка осуществляется за счет разложения стоков на отдельные составляющие, не представляющие опасности для окружающей среды – воду и активный ил. Непосредственной переработкой отходов занимаются микроорганизмы, находящиеся внутри септика и использующие попадающие туда вещества в качестве пищи.

Существует два вида микроорганизмов – аэробные и анаэробные. Первые способны работать только в среде, насыщенной кислородом, в то время как анаэробные бактерии без проблем живут даже в герметичной емкости. Резервуар сам по себе всегда герметичен (это делается для предотвращения выхода канализационного запаха), поэтому при использовании аэробных бактерий приходится подавать кислород в собранный своими руками септик без откачки для дачи.

Все виды септиков без откачки для частного дома работают по одному принципу, включающему следующие этапы:

Накопление сточных вод и их разделение на разлагаемые вещества и компоненты, не подлежащие биологическому разложению;
Переработка стоков микроорганизмами, в результате которой остается лишь ил и вода;
Продолжение очистки стоков, в результате которой весь ил оседает на дне устройства;
Вывод очищенных сточных вод за пределы канализационной системы.

Само собой, весь рабочий процесс происходит не моментально – на полноценную переработку стоков уходит немало времени. Сточные воды по мере очистки переливаются из одного отсека в другой, что осуществляется за счет переливных отверстий или специальных трубок. Отделенная жидкость, пройдя через все уровни септика, отправляется в грунт.

После переработки в септике остается осадок в виде ила, который может называться активным или нейтральным. Оба варианта названия считаются правильными – главное, что полученная масса совершенно безопасна для окружающей среды. К тому же, такой ил можно в дальнейшем использовать в качестве удобрения.

Активность ила обуславливается за счет того, что в нем постоянно находятся бактерии, которые перерабатывают содержащиеся в нем вредные частицы. Для бактерий такая среда является нормальным обиталищем, подходящим для проживания и размножения. Данная особенность позволяет обойтись без регулярной подачи микроорганизмов в септик.

Впрочем, самостоятельное размножение бактерий вполне может достичь отрицательных величин. Все дело в том, что микроорганизмы, предназначенные для попадания в септик, совершенно неспособны сопротивляться воздействию большинства агрессивных веществ, в т.ч. хлору, антибиотикам, различным техническим маслам и растворителям.

Кроме того, бактерии могут погибнуть и по другим причинам, так или иначе связанным с неправильной эксплуатацией септика. Одной из таких причин являются ошибки, допущенные при консервации оборудования перед зимним периодом. Главная ошибка заключается в полном опустошении устройства на зиму – в таком случае оставшимся в отсеках бактериям попросту нечем питаться, и они погибают.

При условии правильной эксплуатации и грамотного монтажа септик сможет корректно выполнять свои функции. Хорошее утепление не защитит стоки от замерзания полностью, но даже при частичном замерзании септик не будет всплывать или трескаться

Именно поэтому важно уделять внимание вопросам монтажа и использования подобного оборудования, причем делать это нужно еще перед тем, как сделать своими руками септик без откачки

Вода, которая остается в процессе переработки стоков, не подходит для бытовых нужд, поскольку степень ее очистки не настолько высока. Впрочем, собирать ее все равно стоит – полностью очищенные сточные воды вполне можно использовать в качестве технической воды, например, для полива участка. Если же необходимости в воде нет, ее можно просто убрать, используя фильтрационный колодец или фильтрационное поле, откуда очищенная жидкость будет попадать в грунт.

Оседающий на дне оборудования ил самостоятельно никуда не выводится. В результате внутренний объем резервуара постепенно уменьшается и в определенный момент доходит до критического значения. Для очистки септика используется специальный насос. Важный момент – откачивать стоки из септика приходится на порядок реже, чем из выгребной ямы. Кроме того, в процессе отсутствуют неприятные запахи, поскольку нейтральный ил их не имеет.

Подготовка котлована согласно параметрам сооружения

При обустройстве дачной канализации без откачки своими руками в определенном месте, предусмотренном в проекте, c применением лопат и лебедки или мини-экскаватора выкапывают яму, имеющую глубину, равную высоте 2-3 колец и горловины.

К этому параметру конструкции добавляют от 30 до 40 сантиметров на создание основания. Оно состоит из слоя песка толщиной 15 — 20 сантиметров и слоя гравия или речной гальки, или щебня величиной 15 — 20 сантиметров. Обустройство дренажа обеспечивает наличие надежной основы и фильтрующей «подушки».

Длина канавы должна позволять установить в ней два резервуара, которые соединены между собой коротким переливом. Грунт из выкопанной ямы вывозить с дачного участка не следует, поскольку его используют для обратной засыпки. Остатки земли потом можно задействовать для формирования, например, клумбы или иных ландшафтных объектов.

Основные характеристики ливневой канализации

Ливневая канализационная система является достаточно специфическим сооружением. В отличие от обычного водопровода в дождевой и талой воде присутствует большое количество как крупного мусора, так и мелких взвешенных частиц. Такой состав стока подразумевает проведение первичной очистки и создание канала для бесперебойного перемещения замусоренной воды.

Система ливневой канализации

Состав системы ливневой канализации на даче

Состав системы ливневой канализации не ограничивается исключительно водостоками, собирающими дождевую влагу с перекрытий сооружений. Дождевые трубы являются лишь одной из составных частей ливневки.

В ливневой дачной канализации можно выделить следующие основные составные части:

Элементы, отводящие дождевую воду и влагу от таяния с различных участков перекрытий или местности.
Элементы, собирающие отведенную талую воду в сторону от грядок или домов.
Элементы, позволяющие накапливать или вторично использовать накопленную влагу.

Также стоит отметить, что ливневая отводная канализация может создаваться с применением двух конструктивных методов: линейного и точечного, либо их комбинации.

Лотки для ливневой канализации

Точечная ливневая канализация на даче

При применении такого способа сбора дождевой или талой воды стоки собираются с твердых, не впитывающих влагу поверхностей, например кровельных покрытий или асфальтированных площадок. Далее стоки направляются в приемные воронки. После сбора стоки транспортируются в систему водоотвода.

Линейная ливневая канализация на даче

При использовании системы линейного отведения все стоки с невпитывающих поверхностей сливаются в желобы, расположенные вдоль таких участков. После сбора дождевые и талые стоки направляются в систему водоотвода. При наличии на вашем участке границы с оврагом или водоемом – целесообразно направлять стоки в сторону естественного стока. Как вариант – дождевые и талые стоки могут поступать в очищающий септик, где и проходить первичную очистку.

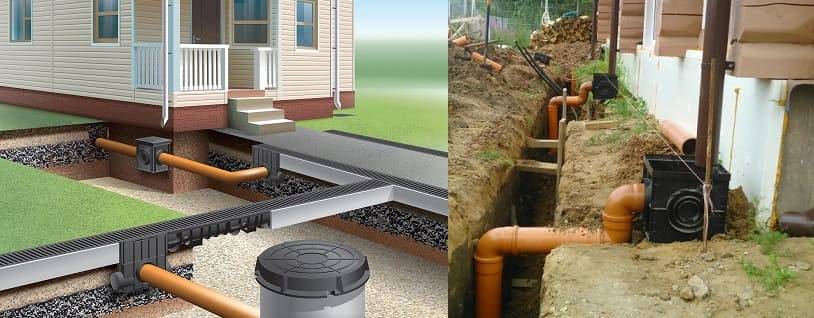

Устройство ливневой канализации

Вторичное использование дождевой и талой воды представляется очень выгодным мероприятием. С ее использованием вы можете добиться солидной экономии на счетах за воду для полива или для уборки. Дождевые и талые стоки несут в себе сравнительно мало загрязняющих веществ и их очистка в стандартном септике не должна представлять особой проблемы.

https://iseptick.ru/kanalizaciya/livnevaya-kanalizaciya-v-chastnom-dome-svoimi-rukami.html
https://stroy-podskazka.ru/kanalizaciya/livnevka-v-chastnom-dome/
http://moydomik.net/kommunik/drenazhnaya-sistema/231-drenazh-vokrug-chastnogo-doma-sistema-otvoda-vody.html
https://stroyvopros.net/kanalizaciya/drenazh/livnevaya-kanalizatsiya-na-dache.html
https://domcoms.ru/kanalizaciya/livnevka/vodootvedenie-ot-doma-dozhdevyx-vod.html
https://wodakachka.com/kanalizatsiya/osnashhenie/ustrojstvo-livnevoj.html
https://sovet-ingenera.com/kanaliz/truby/vodootvedenie-v-chastnom-dome.html
https://trubanet.ru/kanalizacionnye-truby/livnevaya-kanalizaciya-zagorodnogo-doma-svoimi-rukami.html

Виды автономной канализации

Чтобы правильно выбрать тип канализации для дачи, надо представлять себе достоинства и недостатки каждого из возможных вариантов. Их не так и много:

Выгребная яма. Самый примитивный и далеко не самый лучший способ утилизации стоков. Начнем с того, что обеспечить полную герметичность очень сложно. Даже при качественной обработке какая-то часть стоков попадает в грунт. Если источник воды — колодец или скважина, то рано или поздно в них обнаружатся бактерии, которые живут в сточных ямах. Еще недостатки — это соответствующий запах, бороться с которым из-за негерметичности проблематично, и необходимость регулярной откачки. Поэтому такая канализация на даче строится все реже.
Накопительная емкость. Суть этого вида канализации та же: стоки собираются в емкости, периодически откачиваются. Только эти емкости полностью герметичны, так как сделаны обычно из пластика. Недостаток — относительно высокая цена.

Септики. Система из нескольких связанных между собой емкостей (две — три, реже больше). В первую попадают сточные воды, где отстаиваются, перерабатываются бактериями. Нерастворимые остатки оседают а дно, вода поднимается наверх. При очередном поступлении стоков, уровень поднимается, отстоявшаяся вода переливается в следующую емкость. Тут «живут» другие бактерии, которые завершают очистку (до 98%). Из второго отделения септика жидкость можно выводить для дальнейшей фильтрации в грунт. Она уже практически чистая. Конструкция простая, ломаться нечему. Недостаток — само устройство объемное, плюс необходимо поле фильтрации (куда будут отводится воды), раз в год-два очистка септика от нерастворимого осадка.
ЛОС или АУ — локальные очистительные станции или автоматические установки. Принцип работы септика, но в более компактных размерах, с электронной начинкой для контроля. Этот тип канализации работает только при наличии электричества. Максимальный срок автономной работы — до 4-х часов. Малые размеры ЛОС накладывают ограничения на разовый сброс стоков: если вы спускаете ванну, в туалете смывать не стоит. И самый главный минус — цена.

При более активном использовании дачного участка, канализация для дачи нужна более серьезная. Разумный выбор — ставить септик, делать по инструкции поля фильтрации или ставить поглощающий колодец. Септик лучше брать заводской, по возможности — стеклопластиковый. Он, конечно стоит достаточно много денег, но самодельные септики, хоть и обходятся при строительстве дешевле, требуют постоянного ремонта во время эксплуатации, да и кроме всего, большая их часть страдает негерметичностью. Дело ведь идет о даче, и все, что попадает в грунт, оказывается в результате у вас на столе — в виде воды, если водоснабжение из колодца или скважины, а потом в виде урожая, который вы этой водой поливаете.

Если точно решено делать септик своими руками, есть несколько вариантов:

Монолитный бетонный. Можно добиться высокого уровня герметизации, но объем работ большой, требует большого количества времени.
Кирпичный. Не лучший вариант, так как на пучинистных грунтах может быть разрушен. Может использоваться при условии, что стенки будут оштукатурены. Добиться герметичности можно при помощи современных гидроизоляционных обмазочных материалов.
Септик из бетонных колец. При грамотном исполнении хорошо работает, но без проблем эксплуатируется на грунтах, не склонных к пучению. На глинах и суглинках кольца часто сдвигаются с места, нарушается герметичность. Ремонт — сложное и неприятное мероприятие.
Из металла. Герметичность на высоком уровне, но до тех пор, пока металл не разъест, а произойдет это довольно скоро.

Проще всего сделать септик на даче из бетонных колец. Объем его должен быть достаточно большой — считается, что в таком устройстве должно быть место для накопления трехсуточного запаса сточных вод. Расход в сутки принимается по 200-250 литров на человека, общий расход считается по количеству находящихся на даче единовременно с некоторым запасом на случай приезда гостей. На семью из 3-4 человек обычный объем септика — 2,5-3 куба.

Делаем бетонный септик своими руками

Шаг 1. Первым делом производятся земляные работы по выкапыванию котлована, в котором и будет сооружаться септик. Котлован должен быть несколько больше, чем размер самого сооружения. Также следует сразу выкопать и траншеи для труб, подводящей и отводящей. Для примера: котлован может иметь размеры 1,4*5 м. На дно насыпается 10 см песка в качестве подушки.

Котлован для септика

Шаг 2. Сразу же к котловану прокладываются канализационные трубы от дома под небольшим уклоном, который зависит от диаметра.

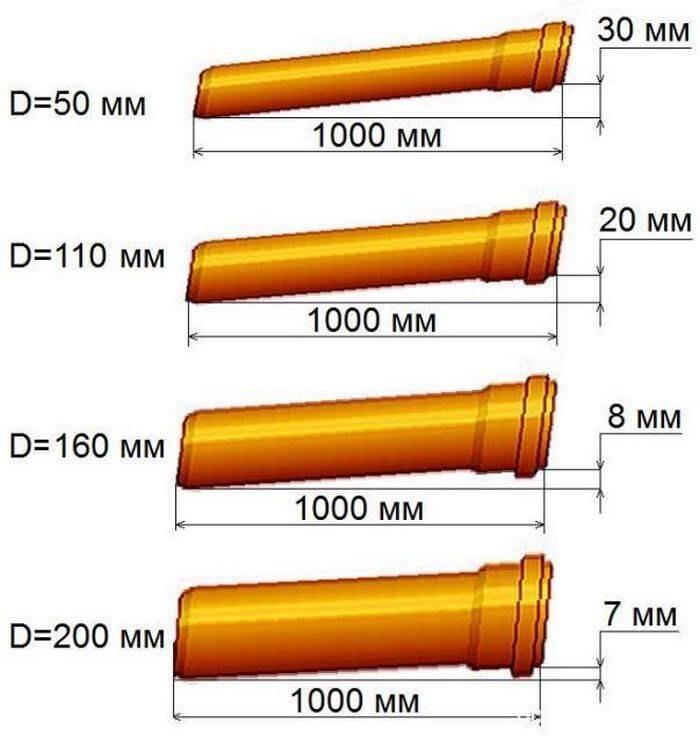

Какой должен быть минимальный уклон канализационной трубы

Угол наклона определяется в сантиметрах высоты на метр трубы

Рытье траншеи для прокладки канализационных труб

Шаг 3. Стены застилаются полиэтиленом для гидроизоляции. Плетется арматурное укрепление для стенок.

Стены котлована застилаются полиэтиленом

Шаг 4. Арматурная опора делается и для боковой стенки сразу же.

Армирование

Шаг 5. Далее сколачиваются из панелей OSB детали опалубки – боковые стороны и длины. В них сразу же заводится труба канализации, отсеки соединяются тройниками между собой, а из последнего делается отвод на поле фильтрации. На дно котлована заливается бетона, чтобы оно стало герметичным.

Сооруженная опалубка

Шаг 6. После высыхания бетона заливаются боковые стены.

Процесс заливки боковых стен

Шаг 7. После того как раствор высохнет, опалубка удаляется.

Конструкция после демонтажа опалубки

Шаг 8. «Крыша» формируется из нарезанных и сваренных между собой металлических уголков.

Каркас для будущей «крыши»

Шаг 9. Затем она покрывается шифером и заливается бетоном так, чтобы оставались отверстия для вентиляции.

Заливка «крыши» септика бетоном

Шаг 10. Устанавливается рама для люка, обкладывается кирпичом.

Рама для люка обкладывается кирпичом

Шаг 11. Последний этап – подключение септика к трубам канализации и отводящей трубе, монтаж крышек. Септик из бетонной смеси готов.

Видео – Строим септик своими руками

Также можно построить септик, который долгие годы работает без откачки, из обычных ж/б колец.

Видео — Септик без откачки своими руками из колец

Строить септик своими руками – трудозатратный и не быстрый процесс, но это позволит сэкономить немало средств, которые ушли бы в карман мастерам. Хотя справедливости ради стоит заметить, что относительно недорогие заводские септики в продаже тоже есть.

Септики для дачи без откачки бюджетные

Откачка септика

Индивидуальная станция биологической очистки

Септик без откачки

Септик для дачи без откачки своими руками

Септик без откачки двухкамерный

Особенности расположения сепика на участке

Схема септика из бетонных колец

Материалы для септика

Септик из бетонных колец своими руками

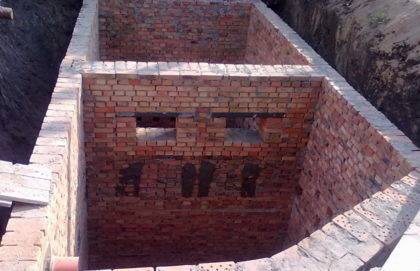

Кирпичный септик

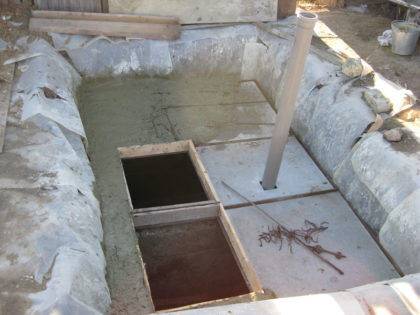

Строительство бетонного септика

Монтаж септика из еврокубов

Котлован для септика

Рытье траншеи для прокладки канализационных труб

Стены котлована застилаются полиэтиленом

Армирование

Сооруженная опалубка

Процесс заливки боковых стен

Конструкция после демонтажа опалубки

Каркас для будущей «крыши»

Заливка «крыши» септика бетоном

Рама для люка обкладывается кирпичом

Формула для расчета объема септика

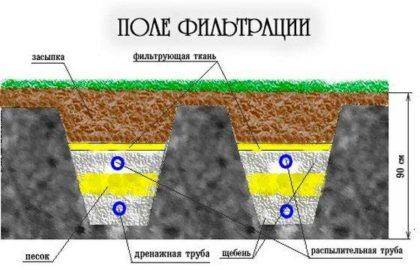

Схема работы поля фильтрации

Расчет полей фильтрации

Централизованное водоотведение

Планируя монтаж канализации в частном доме, можно выбирать между автономным и централизованным ее устройством. Вторую опцию характеризует множество преимуществ. Останавливая свой выбор на подключении к центральному коллектору, домовладелец получает возможность значительной экономии средств в процессе обустройства и последующего обслуживания водоотводящего контура.

Эксплуатация сети общего пользования

позволяет избежать необходимости постоянного самостоятельного контроля, который требуется при использования автономного водоотведения. При условии своевременной оплаты владелец загородного участка сможет без особенных проблем пользоваться всеми достоинствами такого варианта. Вместе с тем, подсоединение к центральному стоку не всегда возможно из-за особенностей расположения и рельефа участка.

Для обустройства сточного трубопровода, подключенного к централизованному отводящему каналу, в соответствии с правилами и нормами строительных мероприятий, необходимо наличие перепадного колодца. Именно такой колодец станет базовым связующим звеном, соединяющим частную и общую канализацию.

Правильный монтаж трубы

Трубу, идущую от дома, необходимо вести под некоторым углом, а именно ( уклон 3 см на 1 метр трубы) если диаметр трубы 110мм — то можно 2см на 1 метр, располагается выше местонахождения слива. Труба прокладывается на установленной нормами глубине, которая назначается в соответствии с глубиной промерзания грунта.

Траншея выкапывается на 50 мм глубже, чем высчитанный уровень проведения трубы. Важным моментом, который также следует учитывать, является угол наклона стока, который должен быть не слишком большим и не слишком малым, чтобы вода уходила с нужной скоростью, смывая нечистоты и не образуя засоров. Стандартный уклон составляет 10-20 мм/ метр сточной трассы.

Следующий значимый аспект – необходимость по максимуму избавиться от резких поворотов сточной канавы; в идеальном варианте они должны отсутствовать полностью. Когда неизбежен поворот в перпендикулярном направлении, в данном месте обустраивается специальный колодец, предназначенный для наблюдения (ревизии).

После окончания работ по прокладке магистрали контролируется
степень уклона, затем канава засыпается слоем песка на высоту 0,05-0,1 м. Песок
нужно пролить до его существенного оседания и уплотнения. Делается это для
того, чтобы обеспечить защиту труб от повреждений, которые может вызывать
оседание грунта. После создания песчаной прослойки ров засыпается землей.

Для обустройства ливневой канализации

Для обустройства своими руками схемы ливневой канализации в частном доме по централизованному принципу могут использоваться две различных опции.

Одна из них предусматривает помещение на участке бочки для сбора отведенных от дома осадков и талой воды: лучше всего такой резервуар снабдить фильтром.

Другое решение – прокладка трубопровода ливневых стоков до центрального коллектора: для осуществления такого намерения потребуется получение соответствующей разрешающей документации.

обустройство ливневой канализации

Особенности локальных станций

Наконец станция установлена и функционирует в заданном режиме без перебоев. Однако существует такая проблема, как загрязнение и накапливание отходов, шлама в процессе осуществления очистки. Если городские системы лишены этой проблемы в силу наличия самоочистки, то большинство локальных очистных сооружений (ЛОС) время от времени требуют вмешательства.

Перед установкой очистных сооружений их следует проверить на герметичность

Как избавить ЛОС от промежуточных продуктов и загрязнений:

Необходимо избавить станцию от воды и временно изолировать от снабжения стоками.
Далее нужно самостоятельно произвести спуск в систему и ручную очистку камер.
Особенного внимания заслуживает илистое содержимое, которое лучше всего высасывать дренажным шлангом.
Самой сложной процедурой может оказаться отделение и прочистка коалесцентного модуля в бензоотделителе. Некоторые мастера советуют вовсе заменять их, так как их снятие и очистка может занимать до нескольких суток.

Также важно заменить блочные патронные мини-фильтры в блоке окончательной очистки
