Особенности проектирования станции очистки канализационных стоков

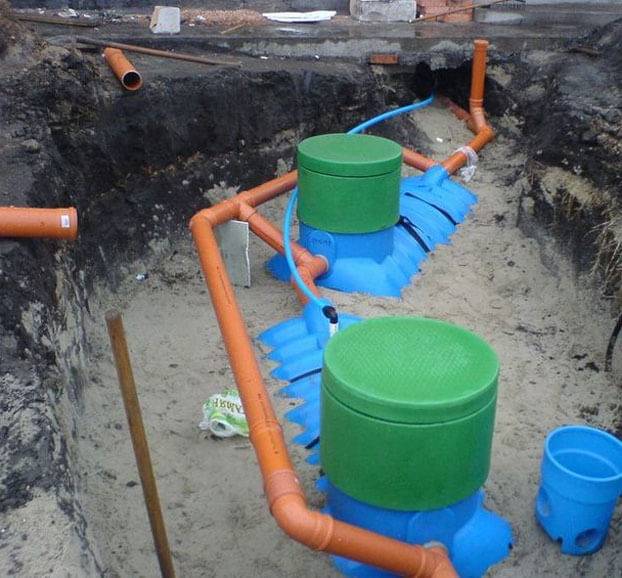

Септики

Данные приспособления широко применяются при устройстве очистных сооружений канализации автономного типа. Как правило, речь идет о загородных домах

Важно понимать принцип работы автономной канализации, если вы собираетесь ее самостоятельно делать или обслуживать

Сами конструкции представляют собой пластиковые баки, и обладают целым рядом полезных качеств:

• Небольшой вес. Это облегчает транспортировку и монтаж септиков. При этом не требуются никакая подъемная спецтехника.
• Стойкость по отношению к агрессивным средам. Содержащиеся внутри стоки не повреждают емкости.
• Инертность к коррозии. Засыпанный землей септик не ржавеет.
• Хорошие прочностные характеристики.

Производители септиков предоставляют инструкцию, из чего состоят очистные сооружения. Внутри емкости может быть различное количество секций, каждая из которых выполняет отдельную функцию. Это могут быть отстойники, биологические или механические фильтры. Септиками обычно комплектуются приватные очистные сооружения. Они очень просты в обслуживании и эксплуатации, демонстрируя отличную долговечность. Схема канализации может быть полностью автономной. Для улучшения степени очищения отходов в состав конструкция очистных сооружений вводят дополнительные секции. Наиболее популярный вариант – фильтрационные и аэрационные поля.

Как работают очистные сооружения

Далее начинается процесс механической очистки. Крупный мусор задерживается в так называемых решетках

Мусор, задержанный в решетках, поднимается скребками (гребёнками) и сваливается на конвейер. Далее он движется в пресс для обезвоживания и соответственно прессования, затем вывозится.

Дальше сточная вода течёт в песколовки.

Благодаря определенной скорости потока, крупные частицы оседают на дне, стоки проходят дальше, а песок механическими скребками сгребается в приямок, который выкачивают (к сожалению устройство которым выкачивают не смог сфотографировать).это резервная песколовка, в ней можно увидеть те самые скребки.

Далее стоки очищенные от песка, крупного плавающего мусора движутся в первичные отстойники

Там стоки отстаиваются, сырой осадок(ил) оседает на дне, фермой (скребком) сгребается в приямок, откуда выкачивается насосами находящимися на иловой насосной станции. (Фото насосов будет в конце)

Дальше вода течёт в аэротэнтки. В аэротэнтках живут бактерии, микроорганизмы. Они активно поедают частицы ила из стоков

Далее вода течёт во вторичные отстойники с мертвыми микроорганизмами, которые поедали бактерии из стоков. Теперь это вспухший ил) Тупанул и не сфоткал его. Но по виду напоминает грязевые хлопья.

Теперь идёт повторный процесс очистки в аэротенках уже второй ступени, оттуда вода течёт в третичные отстойники, а оттуда в канал очищенных стоков

Из этого канала идёт небольшой забор воды насосами, которые прогоняют ее через хлораторную установку (фото пока нет, возможно добавлю в комментарии). Вода с достаточной концентрацией хлора после хлораторной выходит в этот же открытый канал но уже ниже по течению и смешивается с другой очищенной прозрачной водой. Дальше чистая вода сливается самотёком в реку.

Кстати. Ил из аэротенков не весь уходит на отстойники. Большая часть поступает вот в такую камеру

Откуда выкачивается на небольшой илоуплотнитель (такой же круглый отстойник) насосами

Из этого самого илоуплотнителя ил уходит на установку обезвоживания осадка (фото не могу приложить, там слишком много информации). В этой установке ил обезвоживается и на выходе остаётся почти сухое желе. По факту это продукты жизнедеятельности людей.

Вот пара фото штук которые приплывают на первую ступень очистки

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану (shauey@yandex.ru) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Еще раз напомню, что посты теперь можно читать на канале в Телеграме

и как обычно в инстаграме. Жмите на ссылки, подписывайтесь и комментируйте, если вопросы по делу, я всегда отвечаю.

Жми на кнопку, чтобы подписаться на «Как это сделано»!

Отличия использования ЛОС от других видов канализационных систем

Перед установкой станции полной очистки, хозяину следует знать некоторые особенности функционирования данных канализационных систем.

Особенности аэрационных станций:

• ЛОС, в которых используются аэробные бактерии, плохо воспринимают большое количество сточных вод за минимальный промежуток вод. При больших показателях, более 100 л/ч, часть полезных микроорганизмов будет смыта. Для их восстановления потребуется время, за которое следует сократить потребление воды в доме.
• При длительных перебоях с электропитанием, часть анаэробных бактерий вымирает. Очищенная вода на выходе, по параметрам будет сильно отличаться от цифр, записанных в паспорте. Для восстановления бактерий их следует приобретать и размещать в резервуаре биологической очистки. Работать в прежнем режиме станция начнёт спустя несколько недель после загрузки микроорганизмов.
• Аэрационные станции очень чувствительны к крупному мусору, и различным отходам. Именно из-за них может произойти закупоривание насосов, что приведёт к прекращению функционирования системы.

Особенности комплексных станций:

• Комплексные станции полной очистки, в отличие от аэрационных, не реагируют как на большое количество сточных вод, так и на длительное отсутствие электроэнергии. За счёт постоянного наличия ила, в нём сохраняется определённая часть полезных бактерий. Такие станции могут проработать в режиме пассивной работы до трёх месяцев. Выход на номинальную очистку, после восстановления подачи электроэнергии, происходит до 10 дней.
• Данная разновидность станций более лояльно относится к посторонним предметам, даже крупных размеров. Весь мусор остаётся в камере, в которой происходит отстаивание сточных вод. Там он оседает на дно и не может повредить компрессоры.
• Комплексные станции полной очистки потребляют меньшее количество электроэнергии. Им, также как аэрационным, требуется непрерывная подача электропитания, но расход электроэнергии составляет меньшее количество кВт/ч.

Современные системы зарубежного производства создаются на базе программируемых контроллеров, которые выбирают подходящий режим работы, в зависимости от объема сточных вод. Подобные автоматические элементы создают дополнительную экономию, но их стоимость намного выше обыкновенных систем.

Необходимость очистки сточных вод

Комплексная очистка стоков требуется для устранения биологических, механических, химических и прочих загрязнителей. Этот комплекс мероприятий необходим, чтобы сделать воду максимально безопасной для людей.

Из-за уничтожения сред обитания многие виды живых существ сейчас находятся на грани вымирания. Даже если в водоем попадают неочищенные воды из канализации, это может привести к гибели рыб, земноводных и моллюсков в водоеме.

Характеристики загрязняющих веществ

Стоки включают большое количество отравляющих веществ. В классификации они подразделены в зависимости от степени опасности. Примеси по-разному действуют на живые организмы. Характеристики наиболее опасных стоков:

1. Классификация и состав сточных вод. Бытовые отходы содержат много органических соединений, остатков химических моющих средств и т.д. Эти вещества губительны для рыб, но при этом являются питательной средой для зеленых бактерий. Увеличение численности этих микроорганизмов приводит к большему прогреву воды и уменьшению в ней содержания кислорода. Кроме того, сброс таких отходов без предварительной очистки способствует росту количества вредных соединений в водоемах и почве.





















2. Отработанная вода с целлюлозно-бумажных комбинатов, не прошедшая комплексной очистки, содержит красители, фенолы, остатки лака, древесные компоненты и т.д. Разлагаясь, эти вещества провоцируют выброс сероводорода, метана, диоксида углерода и других опасных газов. В то же время такие отходы становятся причиной роста числа цианобактерий в водоемах.
3. Отходы химической и нефтяной промышленности способны увеличивать уровень вязкости воды и снижать содержание в ней кислорода. В таких стоках определяется присутствие опасных токсинов, способных уничтожить всех рыб и земноводных, обитающих в водоеме, и приводить к гибели диких и домашних животных, приходящих утолить жажду. Кроме того, такие отходы могут сделать почву непригодной для хозяйственной деятельности на долгие годы.
4. Отходы предприятий мясомолочной промышленности сбрасывают стоки, содержащие фрагменты шерсти, жир, кровь, сырную крошку и т.д. Эти вещества делают водную среду более щелочной. К тому же такие стоки являются питательной средой для вирусов, бактерий и грибов. Рыбы, дикие наземные животные, водоплавающие птицы и водяные растения заражаются патогенной микрофлорой и погибают, что приводит к нарушению природного баланса.
5. Отходы предприятий текстильной промышленности содержат остатки синтетических и натуральных волокон, молекулы тяжелых металлов и т.д. Эти загрязнения забивают пищеварительную систему рыб и моллюсков. Кроме того, стоки изменяют ферментативную реакцию воды.
6. Стоки предприятий, выпускающих продукты питания, содержат много нитратов и фосфатов, являющихся питательной средой для цианобактерий. Размножение зеленых водорослей приводит к уменьшению содержания кислорода в воде и гибели рыбы.

Требования и нормативы

Каждое предприятие должно выполнять очистку отработанных вод согласно федеральному закону от 2011 г. «О водоснабжении и водоотведении».

Разновидности

Крупные очистительные сооружения для канализации принято разделять на три группы:

• коммунальные. Производят утилизацию и обработку бытовых стоков;
• промышленные. Это установки, очищающие сточные воды, прошедшие технологический цикл на промышленном предприятии;
• ливневые. На них проходит очистку дождевая или талая вода, которую необходимо чистить от мусора и химических примесей (бензин, смазочные материалы, реагенты, которыми посыпают улицы).

С недавних пор выделяют еще одну
группу подобных установок. Это септики или локальные очистные станции (ЛОС),
действующие в автономных системах частных домов. Канализационные очистные устройства частных домов
раньше существовали в единичных количествах, но сегодня их гораздо больше. Это
вынуждает учитывать автономные очистные
комплексы как дополнительный вид
подобных конструкций. Они выполняют те же задачи, что и крупные станции.

Установка очистных сооружений на канализацию
является обязательной процедурой, строго определенной с технической и
санитарной позиций. Принцип
работы большинства установок аналогичен, есть некоторые различия в
технологии очистки.

Способы очистки стоков

Основной принцип работы очистных сооружений канализации
заключается в отстаивании воды. Она предварительно проходит фильтрацию,
освобождается от мусора, посторонних предметов, крупной органики. Этот процесс
используется во всех комплексах, независимо от специфики или состава стоков. Помимо этого,
применяются следующие виды обработки:

• биологическая. В процессе участвуют специальные бактерии, уничтожающие органику;
• химическая. В стоки вводятся реагенты и коагулянты, связывающие или нейтрализующие посторонние примеси;
• комбинированные методики (химико-механические, биохимические виды очистки).

В состав посторонних химических
компонентов сточных вод входят:

• бензин, прочие виды ГСМ;
• реагенты для таяния снега на улицах;
• растворители;
• медицинские препараты и т.п.

Примечательно, что каждый метод рассчитан
на удаление определенной группы примесей, поэтому не может воздействовать на
другие компоненты. Например, химическая очистка удаляет растворы, но не может работать с твердыми частицами
песка, мелкого мусора, прочими предметами. Поэтому в составе крупных комплексов
обычно присутствуют все технологические линии для удаления любых примесей.

Необходимо помнить: от того, как работают очистные сооружения
канализации, зависит экологическая обстановка в данном районе. Очистительные процессы должны
обеспечить качество воды, соответствующее категории «техническая». Ее можно
использовать для полива растений, мытья автомобилей, оборудования, других устройств.

Схема очистки

Рассмотрим, как работают очистные сооружения канализации города. Они представляют собой сложный комплекс связанных между собой емкостей для разных видов обработки стоков. Используются как открытые резервуары, так и герметичные секции для химической очистки воды. Стоки последовательно проходят все процессы удаления разных компонентов. На выходе получается вода, пригодная для хозяйственного использования.

Схема работы очистных сооружений канализации:

• первичная очистка от посторонних предметов (куски ткани, ветки растений, бумага и картон, прочие компоненты). Используются решетки, сетки с ячейками разной величины;
• песколовки, каскадные линии удаления песка и мелкого мусора;
• биологическая очистка (утилизация органики);
• УФ дезинфекция осветленной жидкости;
• химическая обработка.

На выходе производится контроль
состава воды. Если он не соответствует нормам ГОСТ или СанПиН, технологию
тщательно проверяют. Обычно увеличивают эффективность используемых процедур.
Иногда в состав очистных комплексов добавляют нужные процессы.

Схема очистных сооружений канализации
промышленного типа рассчитана на удаление химических и механических примесей. Они
попадают в воду во время прохождения рабочего цикла. Как правило, такая вода
циркулирует в замкнутой системе и не выходит наружу. В канализацию она попадает во время замены после
определенного числа технологических циклов. Жидкость не имеет большого
количества примесей, поэтому обработка производится по упрощенной схеме.

В составе ливневых стоков
присутствует большое количество механических частиц — пыли, песка, мелкого
мусора. Кроме него имеются химические вещества — удобрения, реагенты для таяния
снега, ГСМ и прочие составы с поверхности земли или кровли зданий. Для этих
стоков необходима механическая фильтрация с последующей обработкой нейтрализующими
химическими составами.

Регулирование по СНиП

Данный тип установок на каждом этапе монтажных работ регламентируется законодательство РФ

Именно по этой причине очень важно выполнять работы в соответствие всем нормам и требованиям, чтоб в будущем избежать большого количества проблем. Если брать СНиП, то он содержит строительные правила и санитарно-защитные зоны (СЗЗ). Давайте, выясним основные понятия:

Давайте, выясним основные понятия:

• Пункты о «Канализации. Наружных сетей, и сооружений», они зафиксированы в СНиП 2.04.03-85;
• Пункт 4.5, СанПиН 2.2.1, прописаны правила «Санитарно-защитная зона и защитная санитария классификаций предприятий». Стоит отметить, что СЗЗ следит за защитой природы от различных видов загрязнений. Например, зона должна располагаться к дому на дистанции от 50 до 100 метров.

ФГУП «НИИ ВОДГЕО» описывает нормы для различных расчетов при создании проекта.

Если придерживаться всех санитарно-защитных норм, то это даст гарантию качественного выполнения монтажных работ и обезопасит вас от различных проблем с контролирующими организациями.

Эксплуатация и обслуживание

Необходимо регулярно проверять качество очистки воды

Плановое обслуживание предотвращает серьезные аварии, поэтому на больших очистных сооружениях существует график, по которому агрегаты и наиболее значимые узлы регулярно ремонтируют, а детали, вышедшие со строя, заменяют.

На станциях биологической очистки основными требующими внимания моментами являются:

• количество активного ила;
• уровень кислорода в воде;
• своевременное удаление мусора, песка и органических отходов;
• контроль конечного уровня очистки стоков.

Автоматика является основным звеном, которое участвует в работе, поэтому проверка специалистом электрического оборудование и узлов управления – гарантия бесперебойной работы станции.

Особое значение имеет мощность ультрафиолетовых ламп, которые нуждаются в периодической замене. От их работы в конечном счете зависит чистота воды.

Принцип действия канализационной конструкции

В состав системы канализации могут входить разнообразные устройства. Но, несмотря на это, очистка отходов осуществляется по определённому алгоритму.

Первый этап

На первом этапе сточные воды очищаются механическим способом. Задержка крупных загрязнений, которые имеют минеральное и органическое происхождение, производится решётками и ситом. С помощью песколовок осуществляется фильтрация более мелких частиц – битого стекла, песка и шлака. Мембранным устройством производится более тщательная очистка. В отстойнике отделяются взвешенные вещества. Таким образом удаляются минеральные загрязнения.

Второй этап

На следующем этапе для очистки используются биологические средства. Органические соединения распадаются под воздействием особо активных бактерий. Жидкость пропускается через биофильтр. В результате образуется ил и газообразные соединения.

Третий этап

На окончательной стадии обеззараживания сточных вод используются дополнительные химические соединения. Полученную жидкость уже можно применять в технических целях.

Принцип химического очищения воды

Монтажные работы

1. Создание проекта.
2. Осмотр площадки и определение ее готовности к установке.
3. Возведение устройства.
4. Подсоединение установок к коммуникационным сетям.
5. Работы по пуску и наладке, регулировка и настройка автоматического оборудования.
6. Тестирование и сдача объекта.

Определение полного объема установочных работ зависит от особенностей местности и конструкции очистной установки.

При составлении схемы устройства и последующем монтаже руководствуются санитарными и строительными нормативами.

Если для откачки отходов придется использовать ассенизаторскую машину, понадобится обустроить свободный подъезд к накопительной емкости.

Современные канализационные установки представляют собой удобные устройства для эффективной очистки сточных вод. При грамотном применении они обеспечат комфорт жителям домов и владельцам предприятий и позволят предотвратить экологическое загрязнение местности.

Дезинфекция сточных вод

УФО воды представляет собой прохождение воды вдоль уф-лампы. Уф-лучи проникают на несколько сантиметров в толщ воды.

Дезинфекция, то есть уничтожение микроорганизмов, является заключительным этапом очищения стоков канализации. Дезинфекция или обеззараживание воды – важная составляющая, которая обеспечивает безопасность ее для водоема, в который она будет сброшена. Для обеззараживания могут применяться самые разнообразные способы: ультрафиолетовое облучение, действие переменного тока, ультразвук, гамма-облучение, хлорирование. УФО – очень эффективный способ, с помощью которого уничтожается примерно 99% всех микроорганизмов, в том числе бактерий, вирусов, простейших, яиц гельминтов. Он основан на способности разрушать мембрану бактерий. Но этот метод не применяется так широко. Кроме того, его эффективность зависит от мутности воды, содержания в ней взвешенных веществ.

Наиболее часто используется после очистных сооружений метод хлорирования. Хлорирование бывает разным: двойным, суперхлорированием, с преаммонизацией. Последнее необходимо для предупреждения неприятного запаха. Суперхлорирование предполагает воздействие очень больших доз хлора. Двойное действие заключается в том, что хлорирование осуществляется в 2 этапа. Это более характерно для водоподготовки. Метод хлорирования воды из канализации очень эффективен, кроме того, хлор обладает эффектом последействия, чем не могут похвастаться другие методы очистки. После обеззараживания стоки сливаются в водоем.

Виды, специфика

            Различают
несколько видов наружных частей системы. Они объединяются в группы по
определенным признакам. По принципу перемещения стоков внешняя канализация делится на 2 категории:

• самотечная. Создана таким образом, что все элементы расположены под уклоном. Стоки движутся под действием силы тяжести. Угол наклона труб жестко ограничен и для каждого диаметра представляет собственную величину;
• напорная (или принудительная). Это системы, расположенные в участках со сложным рельефом, низинах, на склонах и т.п. Для подачи стоков используются специальные насосы.

Обычно предпочитают строить
первый вид систем, так как они проще и дешевле. По способу утилизации отходов:

• общественная. Жидкость из дома поступает в магистральные линии, откуда передается на городские очистные сооружения;
• автономная. Это сравнительно небольшие системы, обслуживающие один дом. Они самостоятельно утилизируют стоки, или, как минимум, аккумулируют их в крупном резервуаре до момента откачки.

Строительство канализации того или иного типа
требует знаний и соблюдения нормативов и требований. Поскольку проникновение
стоков в грунт чревато многими проблемами, все расстояния от элементов системы
до зданий и сооружений заранее
определены и жестко контролируются. Монтаж внешней канализации производится на основе плана, который
составляется с учетом норм СНиП и СаНПиН. Независимо от того, производится
врезка в общественную сеть,
или строится автономный комплекс, выполнение действующих правил обязательно.

Виды насосов для бытовой КНС

Когда строится канализационная насосная станция – типовой проект предусматривает использование насосов, которые бывают следующих видов:

• погружные;
• самовсасывающие;
• консольные.

Погружное насосное оборудованиеТакие приборы удобны в применении, поскольку:

• занимают немного места, так как постоянно погружены в жидкую среду;
• для них не требуется подготавливать отдельную площадку и монтировать дополнительную развязку труб.

Преимущества погружных насосов:

• простота эксплуатации;
• надежность;
• эффективное функционирование даже при низких температурах;
• редкое техобслуживание;
• охлаждение протекающей жидкостью;
• универсальность (их можно использовать и для сухой установки).

Самовсасывающие канализационные насосыПреимущества самовсасывающих насосов:

• устройства удобны в обслуживании, поскольку у них выдвижная конструкция;
• приборы не подвержены засорению;
• функционируют при отрицательных температурах, если установлен нагревательный элемент;
• легко демонтируются;
• максимально герметичны;
• перекачивают стоки с твердыми фракциями.

Консольные насосы сухой установкиУ консольных перекачивающих насосов имеются такие преимущества:

• удобный и простой доступ к элементам насосного оборудования;
• несложное техобслуживание;
• надежность;
• наличие возможности изменить производительность путем правильного подбора комплектующих узлов конструкции.

Особенности проектирования очистных сооружений хозяйственно бытовой канализации

«Тонкости» проектирования локальных очистных сооружений хозяйственно-бытовой канализации кроются, прежде всего, в 3-х основных областях:

• Правильном расположении очистных сооружений на генеральном плане объекта;
• Получении разрешительной документации и согласований гос.органов;
• Конструктивном исполнении, соответствующем типу объекта, его местоположению и особенностям работы.

Очистные сооружения (даже для хозяйственно-бытовых сточных вод) — экологически «агрессивный» объект, и законодательно обязан иметь санитарно-защитные зоны и отдельную,  обустроенную территорию.

В связи с этим есть также ряд законодательных ограничений на расположение относительное расположение ЛОС и других инфраструктурных объектов, например Водозаборных узлов (ВЗУ). Эти меры предусмотрены для исключения попадания фекального стока, например, в водяные скважины даже в случае серьезной аварии на очистных сооружениях.

«Посадку» очистных сооружений хозяйственно-бытовых сточных вод на генеральный план объекта следует делать одновременно и согласованно с «посадкой», например, ВЗУ (Водо-заборного узла), т. к. эти объекты налагают ограничения на относительное положение друг-друга. Выполнять эту работу должны специалисты, знающие, как минимум, нормативную базу по санитарно-защитным зонам. В противном случае может оказаться, что выбранные места расположения инфраструктуры неприемлемы с точки зрения законодательства и экспертиза не даст положительного заключения на проект, что не позволит получить разрешение на строительство, или, что хуже, приведет к конфликту с надзорными органами на уже построенном объекте.

Также необходимо, сообразуясь с рельефом и окружением объекта, выбрать и согласовать точку сброса (желательно не слишком удаленную от очистных, и позволяющую производить сброс самотеком — иначе потребуются затраты на создание выпускного коллектора с канализационной насосной станцией (КНС), поворотными колодцами и т.п.).

Помимо ограничений на относительное расположение ЛОС и ВЗУ, создание санитарных зон и близости приемлемой точки сброса, следует также располагать ЛОС на максимальном удалении от жилых построек и сообразовываться с розой ветров: правильно построенные и корректно эксплуатируемые очистные сооружения не создают запахов, но никто не застрахован от технических сбоев, особенно в начальный этап заселения жилой застройки, когда фактические условия на объекте неблагоприятны для работы очистных: людей живет мало, проходит много ремонтов помещений (и, не смотря на все увещевания, в бытовую канализацию смываются строительные отходы и большие количества бытовой и строительной химии), служба эксплуатации еще не имеет опыта работа на данном конкретном оборудовании, или попросту еще не сформирована. Например, ни один застройщик жилой недвижимости не заинтересован в распугивании потенциальных покупателей на объекте неприятным запахом с еще не вышедших на стационарный режим очистных сооружений.

Наша организация старается максимально «страховать» наших Заказчиков на данном этапе жизненного цикла объекта, помогая Заказчику поддерживать ЛОС в рабочем состоянии и без запаха, несмотря на тяжелые условия работы очистных сооружений хозяйственно-бытовой канализации в этот период.

Для решения задачи «безболезненной» эксплуатации очистных сооружений в переходных режимах, важным фактором является проектная компоновка системы. Кроме самых маленьких сооружений, ЛОС следует выполнять в несколько параллельных линий, чтобы иметь возможность вводить сооружения в эксплуатацию в несколько очередей, по мере роста заселенности объекта и увеличения нагрузки на очистные.

Такое решение также создает резервирование, возможность ремонта отдельных линий без остановки всех сооружений, и (!) возможность увеличения мощности очистных при расширении застройки территории без повторных затрат времени и денег на согласования и перепроектирование (что актуально на ряде объектов жилой застройки, застраиваемых и сдаваемых очередями, а также на развивающихся промышленных предприятиях, вводящих в эксплуатацию новые корпуса и линии). В этом случае проект выполняется на максимальную мощность, с запасом, а реально строиться только часть сооружений необходимой в данный момент мощности, что позволяет не производить лишние капитальные затраты на начальном этапе строительста.

Устройство

Вся система отвода бытовых стоков частного дома делится на
две основные части:

• Во внутреннюю сеть входит сантехника и трубы, отводящие жидкость от всех приборов в доме.
• Составляющие части внешней  системы – трубопровод, емкость для накопления или очистки сточной жидкости, очистные сооружения.

В зависимости от конструктивных особенностей выделяются два
вида емкостей:

• Выгребная яма – сооружение из бетона или кирпичей, без дна. Требует регулярной чистки от отходов.
• Кессон – емкость, в которой накапливаются канализационные стоки до откачки. Установка кессона не требует больших расходов. Однако постоянная откачка влечет за собой дополнительные затраты.
• Однокамерный дренирующий септик имеет стены из полипропилена, железобетонных колец, кирпича или бетона. Очистка стоков выполняет при прохождении в грунт через слой песка и щебня.
• Многокамерный септик – несколько емкостей, в которых жидкость проходит несколько ступеней очистки. Строительство септика обойдется дороже, но его не нужно постоянно опустошать.

Трубные участки канализации могут выполняться из разных материалов. Чаще всего индивидуальная канализация частного дома собирается из труб ПВХ или ПНД диаметром 110 мм.  В старых системах использовались трубы из чугуна или асбеста.

Общий принцип действия очистной установки

Функционирование любого септика базируется на принципах гравитационного отстаивания и биологической фильтрации естественным или принудительным методом. Возможно применение биоферментных препаратов и биофильтров. Условно последовательность очистки нечистот можно разбить на несколько стандартных этапов.

Этап 1. Первичная очистка. По канализационной трубе от дома сточные воды поступают в первый бак или отсек. Здесь происходит грубая чистка от взвешенных крупных частиц. Тяжелые взвеси (песчинки и подобные нерастворимые включения стоков) оседают на дно камеры. Легкие фракции (жиры и масла) поднимаются на поверхность и перетекают во следующий отсек.

Этап 2. Разложение тяжелых частиц. Опустившиеся на дно первой камеры отходы начинают бродить и разлагаться – продолжительность процесса около 3-х дней. В результате нечистоты распадаются на густую массу, углекислый газ и воду.

На дне первого отсека накапливается ил, который периодически надо удалять. Эффективность очистки жидкости в первой камере составляет около 60%. Для отвода в грунт этого недостаточно, поэтому требуется доочистка (+)

Этап 3. Повторная очистка. Во второй камере происходит повторное разложение нечистот. В некоторых септиках на данном этапе за счет действия специальных бактерий и препаратов распадаются химические (отходы средств личной гигиены) и органические соединения.

Этап 4. Отвод жидкости. Дальнейший путь воды зависит от типа очистной системы. Очищенная жидкость может поступать в резервуар для последующего полива огорода.

Если степень очистки недостаточная, то вода проходить процесс доочистки через инфильтрат, дренажный колодец, поля для грунтовой фильтрации и т.п.

Схематическое описание традиционного принципа работы септика передает общие черты процесса. Каждая модификация очистной установки имеет конструктивные и эксплуатационные нюансы исполнения.

Оптимальное решение для загородного дома

Специальные сооружения возводятся с применением современных европейских технологий из экологически чистых материалов. Для них не требуется специальный фундамент возле дома или дорогостоящие хозяйственно подготовительные работы для того, чтобы установить очистные комплексы.

Компактные очистные комплексы – это наиболее оптимальное решение для малой семьи, состоящей из 3-7 членов. Средний бытовой объём стоков, который образуется ежедневно, успешно утилизируется оборудованием, стоимость которого составляет около 30- 50 тысяч рублей. Кроме того, в предложенном спектре есть решения для особых хозяйственно бытовых условий – например, если под участком скапливается повышенный уровень грунтовых вод из-за особенностей ландшафта. Надёжной гарантией качества сооружения являются сертификаты и свидетельства СЭС.

Времена, когда дачные коммунальные удобства выглядели в виде «скворечников», которые не являлись архитектурным украшением и, мягко говоря, не озонировали воздух, канули в прошлое. Нынешние «летние люди» предпочитают жить в комфорте и пользоваться всеми благами цивилизации. Бурят скважины, оснащают их насосным оборудованием, устраивают автономное водоснабжение. На смену выгребным ямам пришли системы локальной канализации, которые не только аккумулируют стоки, но и очищают их до воды технического качества.

Виды локальных очистных сооружений

В век технического прогресса существует огромный выбор локальных очистных сооружений. Они бывают разные по размеру, способу установки, способам очистки, имеют разную ценовую политику. Но абсолютно все выполняют одну и ту же функцию.

Очистные установки можно разделить на два вида. Одни входят в состав центральной магистрали, где после очистки они направляются в городскую систему. А другие, это независимые сооружения, которые работают сами по себе. Эта их особенность обусловлена отсутствием или удаленностью центральной магистрали.

В данной статье нас интересуют именно независимые очистные сооружения и принцип их работы. Для загородного дома может подойти автономная канализация в виде выгребной ямы, септика или локальной очистительной системы.

Для многих людей локальная канализация это септик. И они абсолютно правы. Это устройство обеспечивает высокий уровень комфорта.

Септики можно разделить на две категории. Во-первых, очистное сооружение, сделанное своими руками из подручных материалов. Во-вторых, заводское сооружение готовое к эксплуатации. В-третьих, локальная очистная станция, которая очищает сточные воды максимально качественно. Такие станции могут быть огромных размеров и использоваться для переработки стоков предприятий, большого количества частных домов. Они занимают большую территорию, которая становится непригодной для жилья и отдыха.

Для одного загородного дома или дачи вполне подойдет независимая локальная очистная система. Она отличается небольшими размерами, имеет менее мощное оборудование. К тому же очень компактных размеров и доступной ценой. Такая система полностью автономная и может обслуживать дом, автомойку или небольшое кафе.

Следует обратить внимание на мобильные канализации. Эти канализации при необходимости можно быстро собрать и перевезти в другое место

Одним из его разновидностей является биотуалет. В такой канализации проходит только накопительный процесс и первичная очистка стоков, после чего накопительные баки следует сливать в канализационные системы.

Принцип работы канализационной насосной станции

Благодаря этим приборам, станция работает в следующих режимах:

• датчики на первом уровне отражают малый объем поступившей жидкости, и насосы в этом случае отключены;
• датчики на втором уровне при нормальном количестве стоков включают насос на перекачку отходов, которые уже собрались;
• датчики на третьем уровне срабатывают в случае повышения объема жидкости, и для откачки избытка воды запускается резервный насос;
• датчики на четвертом уровне в том случае, когда приборы не справляются с количеством откачиваемых стоков, включают сигнал тревоги. В такой аварийной ситуации бригаде мастеров, обслуживающих конструкцию, следует принять необходимые меры для того, чтобы нормализовать ее функционирование. С целью упрощения проведения ремонта оборудования, канализационная насосная станция КНС всегда оборудована люком и лестницей.

КНС оборудуется следующими дополнительными устройствами и приборами:

• датчиками давления, запорной арматурой, манометрами;
• источником резервного электропитания;
• металлическим павильоном, который нужен для обеспечения сохранности элементов и безопасности всей системы;
• оборудованием для соединительных труб и насосов.
